Esta guía te muestra cómo sacar e instalar el sensor de filamento del extruder - Serie P1.
Sensor de filamento del extruder - Serie P1
Este sensor se usa en el extruder para detectar tanto la presencia del filamento como la palanca del cortador (cutter) de filamento.
Cuándo usarlo
- El cable está dañado.
- Hay reportes falsos de falla en la descarga (unloading).
- Hay reportes falsos de que el cortador está trabado.
Herramientas
- 1x llave hexagonal H1.5.
Lista de tornillos usados en esta guía:
- Tornillo A (BT2*05): Para la base.
- Tornillo B (MG2.5*13): Para la palanca del cortador.
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica y en los cables del cabezal. Hacer esto con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y generando un peligro para tu seguridad.
Durante el mantenimiento o la detección de fallas, es posible que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí, con otros metales o con partes electrónicas mientras la impresora está encendida. Esto puede terminar arruinando la electrónica de la impresora y trayendo más problemas.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de arrancar. Así evitás cortos o daños, asegurando un mantenimiento seguro y efectivo. Si tenés alguna duda sobre los pasos de esta guía, abrí un ticket de soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Desarmado
Paso 1 - Sacá el filamento del extruder y del tubo de PTFE
Antes de pasar al paso 2 y sacar el sensor, fijate que no haya quedado filamento en el tubo de PTFE ni en el sensor.
Paso 2 - Sacá la carcasa frontal (front housing)
Sacá la carcasa frontal y desconectá el cable del ventilador de capa, después dejala a un costado. Acordate de tirar del conector y no de los cables para no romper nada.
Paso 3 - Desconectá el tubo de PTFE y aflojá la palanca del cortador

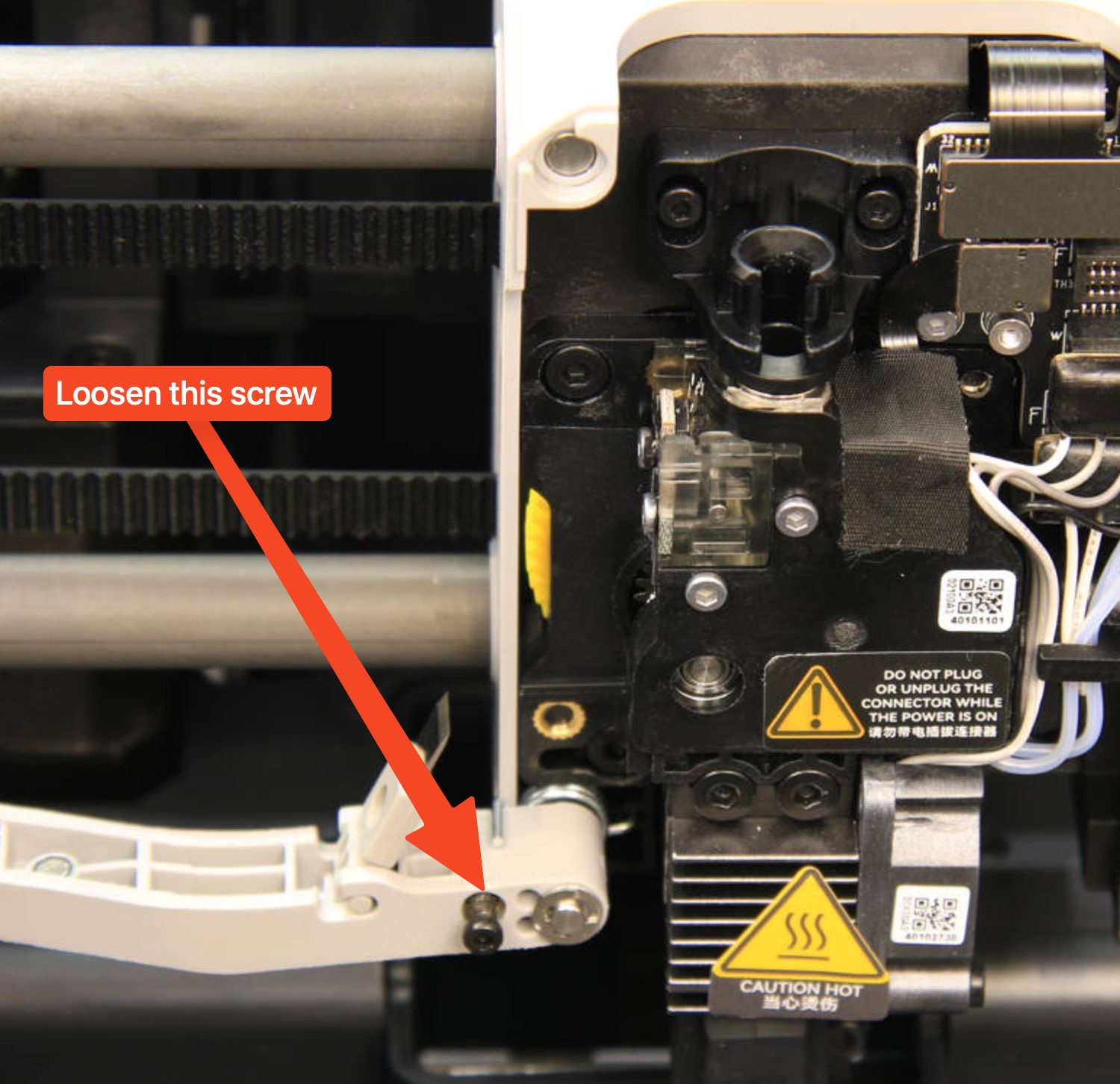

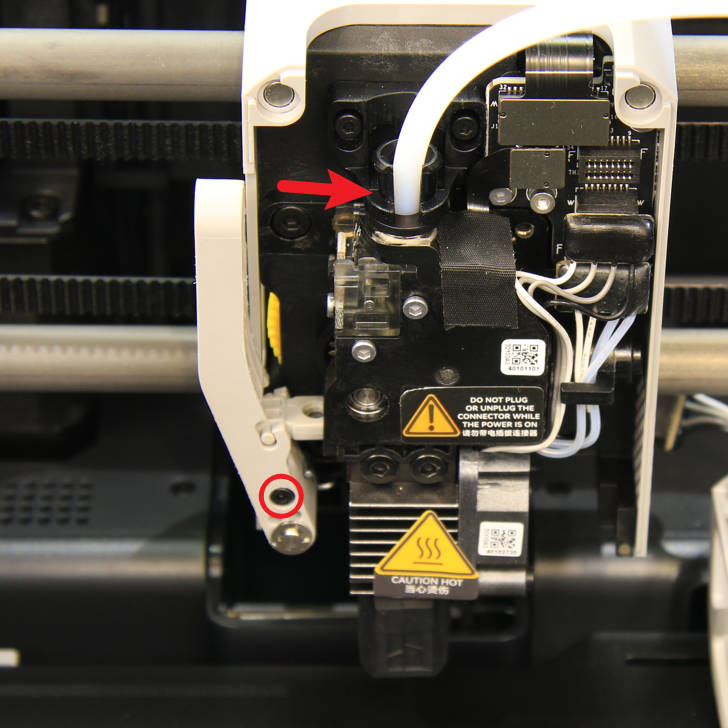

Presioná el soporte del tubo para desconectar el tubo de PTFE. Usá la llave hexagonal H1.5 para aflojar el tornillo (tornillo B) de la palanca del cortador y liberala.
Paso 4 - Desconectá el cable flex

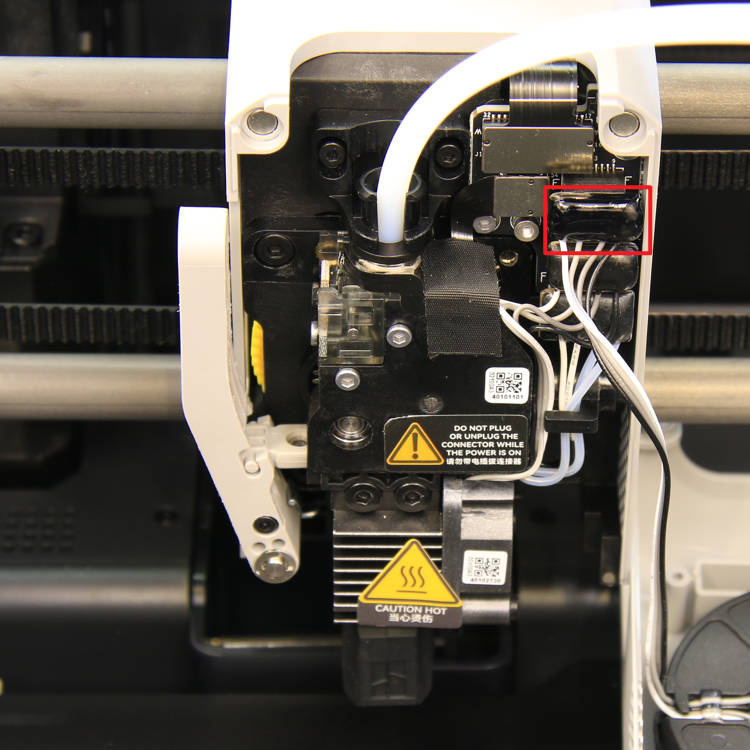

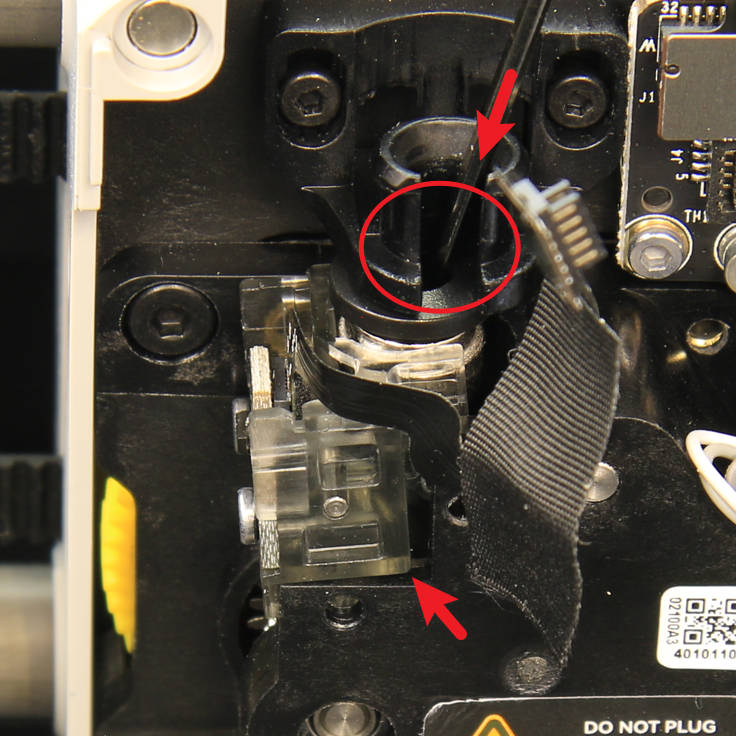

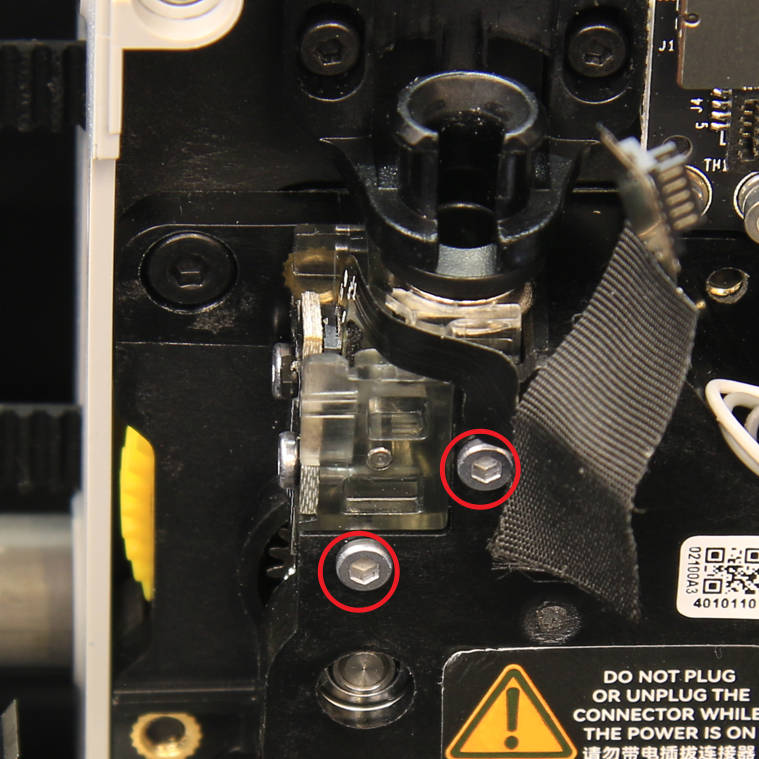

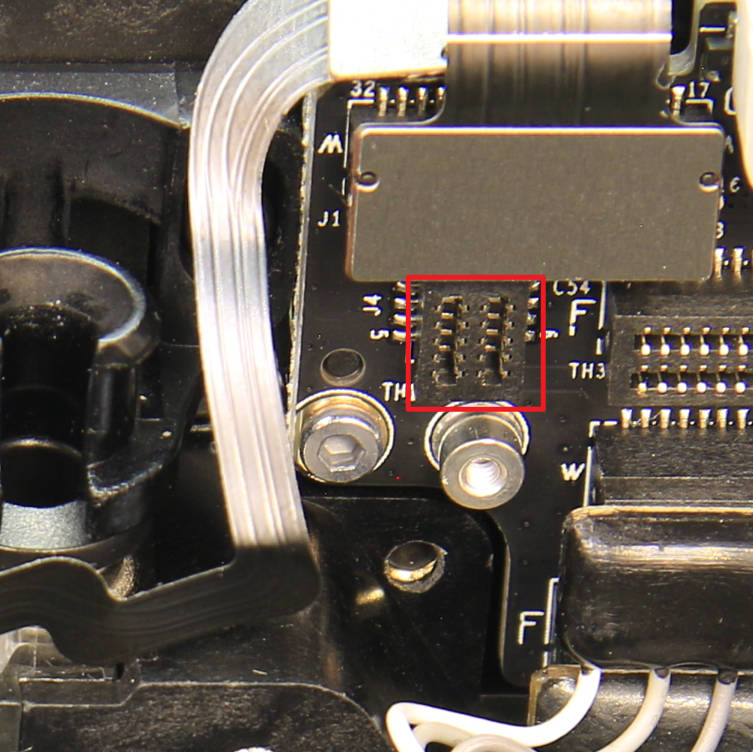

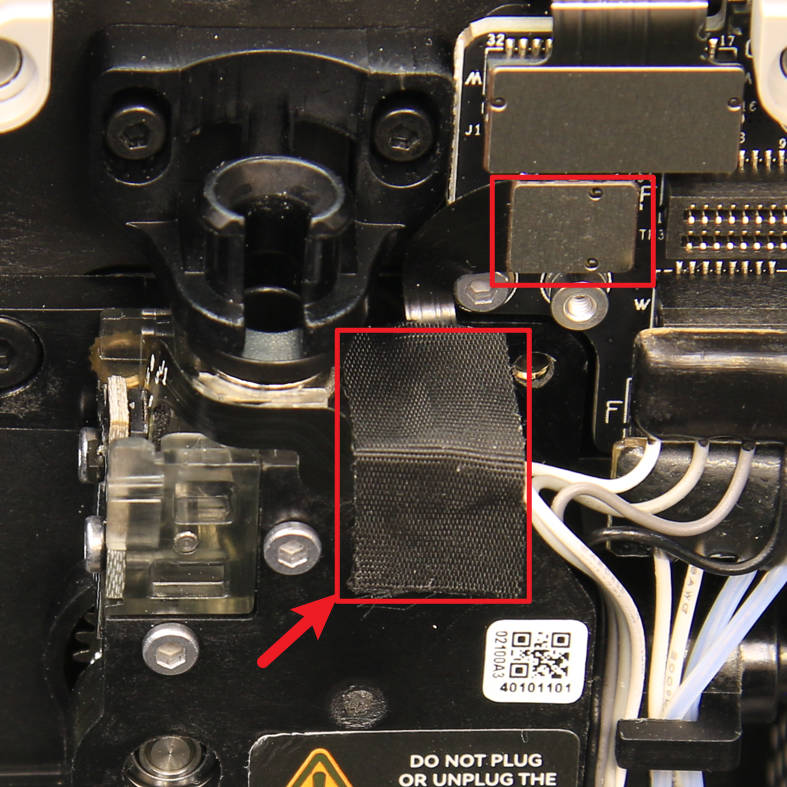

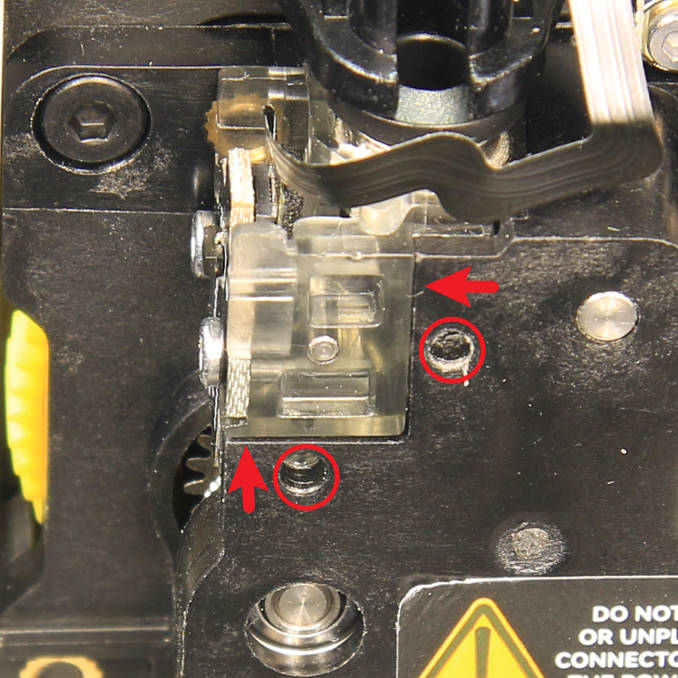

Desconectá el cable de la placa del sensor (hall switch board) y después sacá la cinta que sujeta el cable. Sacá los 2 tornillos (tornillo A) que se ven en la imagen usando la llave hexagonal H1.5.
Paso 5 - Sacá el sensor de filamento del extruder

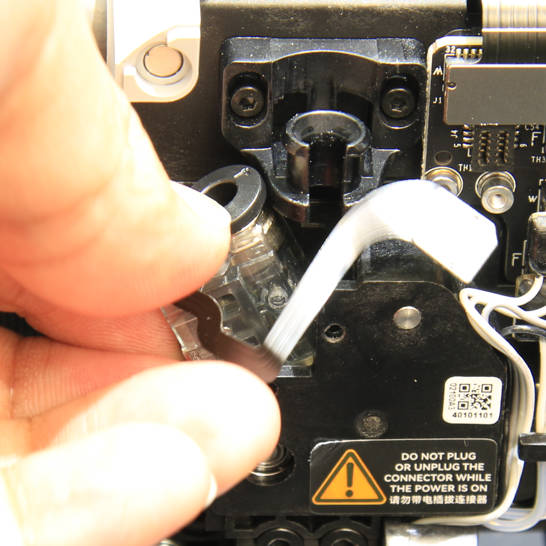

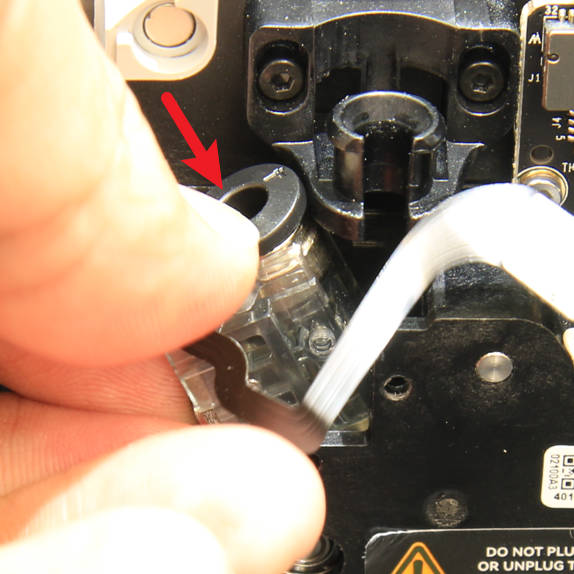

Insertá la llave hexagonal en el conector de PTFE y empujá hacia el lado izquierdo del extruder para aflojarlo. Una vez suelto, retirá el sensor de filamento del extruder.
Armado

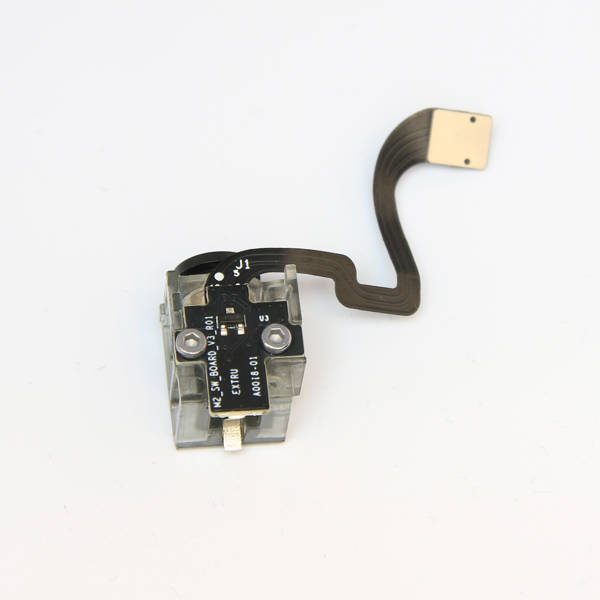

Paso 1 - Instalá el nuevo sensor de filamento del extruder
Presioná el conector neumático en el conjunto de la placa del sensor para que encaje en su lugar, y después ajustá los 2 tornillos (tornillo A) para asegurarlo. Volvé a poner los tornillos que sacaste en el paso 4 del desarmado.
Paso 2 - Conectá el cable flex
Alineá el conector y enchufá el cable del sensor a la placa del cabezal. Asegurá el cable flex con la cinta para evitar que se dañe con el movimiento.
Paso 3 - Asegurá la palanca del cortador
Sostené la palanca del cortador con la mano, deslizá el cortador en la ranura y ajustá el tornillo de la palanca (tornillo B) como se ve en la imagen.
Paso 4 - Conectá el tubo de PTFE y cerrá la carcasa frontal
Insertá el tubo de PTFE de nuevo en el conector, volvé a conectar el cable de la carcasa frontal y cerrala. Asegurate de que la carcasa quede bien enganchada al cabezal de impresión.
Cómo verificar que todo salió bien
Prendé la impresora, cargá filamento manualmente (o vía AMS) y después hacé una descarga (unloading). Si el proceso termina sin drama, el reemplazo fue un éxito. Si no, revisá bien las conexiones y probá de nuevo. Si los errores persisten, contactá al equipo técnico para que te den una mano.
Notas finales
Esperamos que esta guía detallada te haya servido. Para que todo sea seguro y efectivo, si tenés alguna duda sobre el proceso, te recomendamos mandar un ticket técnico. Por favor incluí una foto o video del problema y cualquier otra info que consideres importante.
