Conjunto del interruptor de encendido

Este artículo describe el procedimiento para reemplazar el conjunto del interruptor de encendido de las impresoras de la serie P1.

Conjunto del interruptor de encendido

Qué es

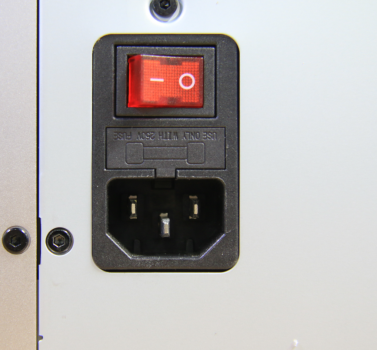

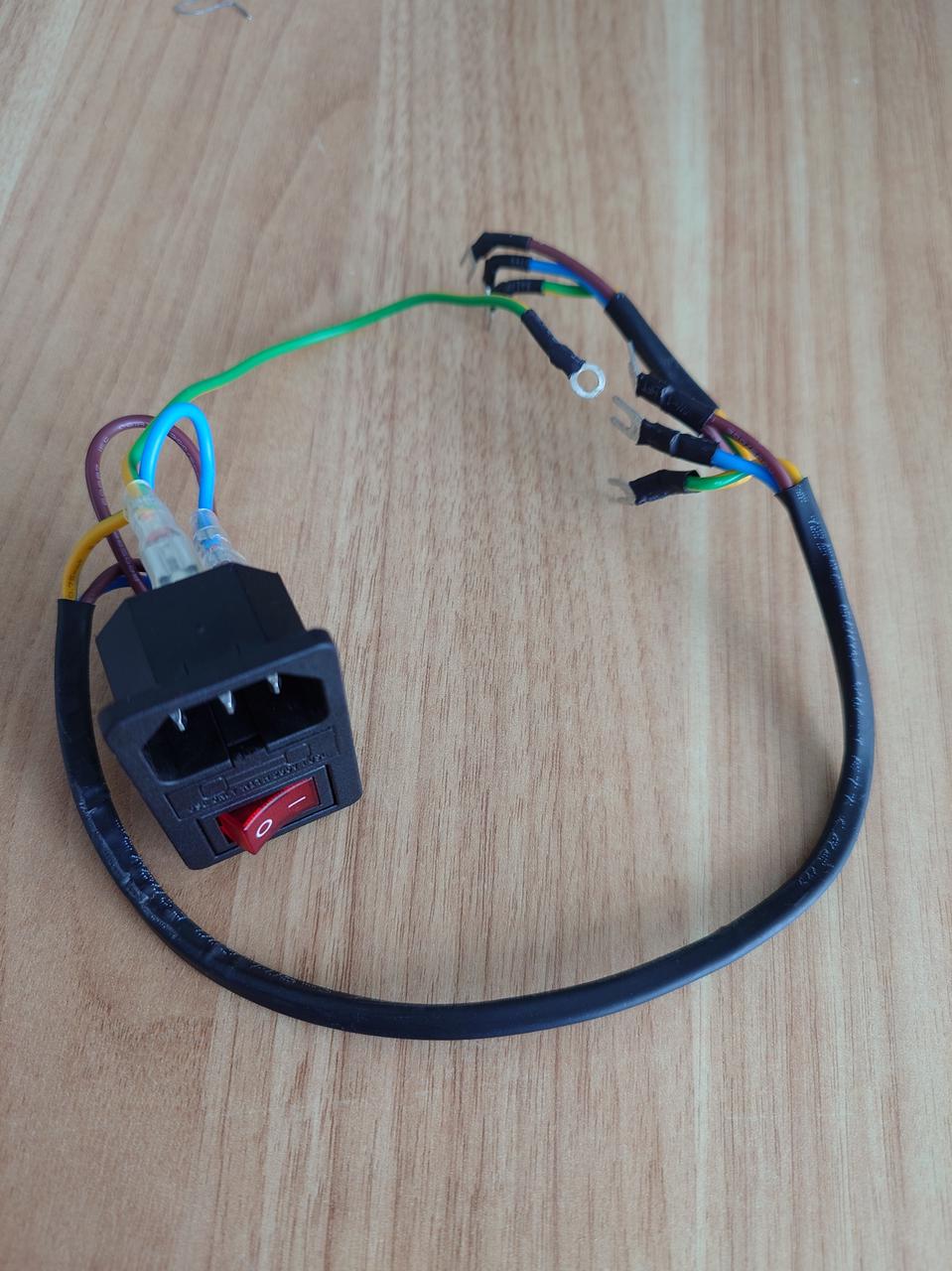

El conjunto del interruptor de encendido es un módulo montado en la esquina inferior izquierda de la parte trasera de la impresora. Contiene el enchufe para el cable de alimentación, un interruptor para controlar el encendido del equipo y los cables necesarios para conectarlo a la fuente de alimentación, la placa de AC y la toma de tierra.

Cuándo reemplazarlo

• Cuando el interruptor está dañado.
• Cuando el cable de conexión interna está dañado.
• Cuando el enchufe tiene falso contacto.

Herramientas y materiales necesarios

• Nuevo conjunto de interruptor de encendido.
• Llaves Allen H1.5 y H2.0.
• Destornillador Phillips.
• Pinzas, una palanca pequeña u otra herramienta plana.
• Alicate o pinza de punta.

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y su electrónica, incluyendo los cables del cabezal de herramientas (tool head). Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.

Cuando hagas tareas de mantenimiento o resolución de problemas en la impresora, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.

Por lo tanto, es esencial que apagues la impresora y la desconectes de la red eléctrica antes de cualquier trabajo de mantenimiento. De esta manera, vas a evitar posibles cortocircuitos o daños en los componentes electrónicos de la impresora, asegurando que el trabajo se realice de forma segura y eficaz.

Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.

Guía de operación - Desarmado

Paso 1 - Desconectá el cable de alimentación

Desconectá el cable de alimentación del enchufe de la impresora.

Paso 2 - Sacá los tornillos

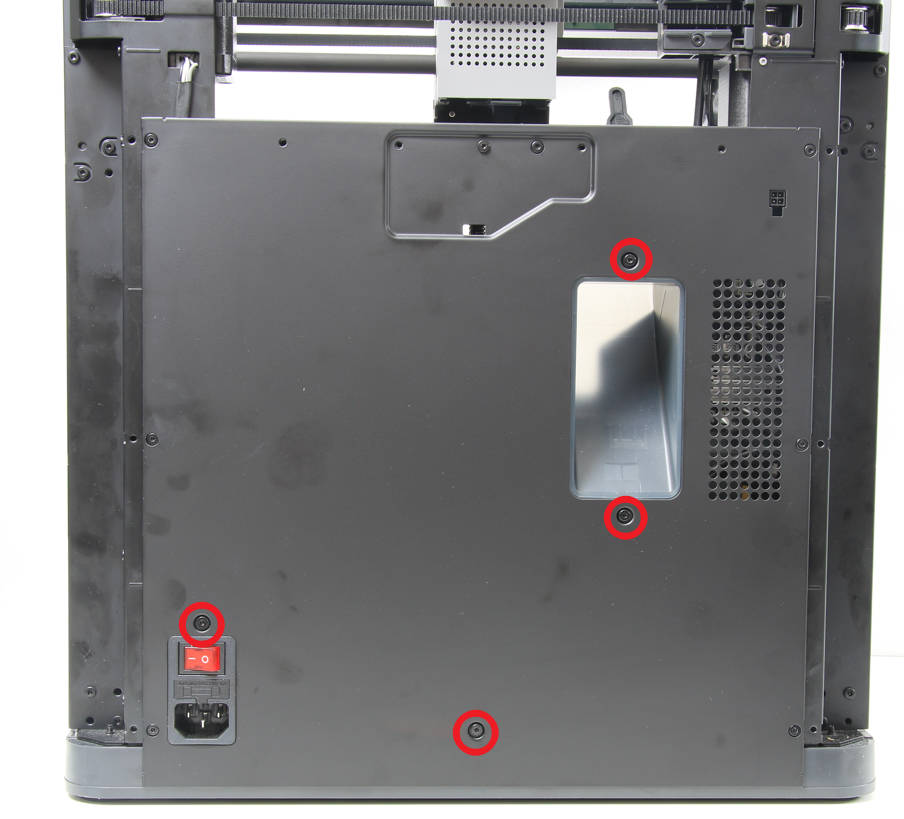

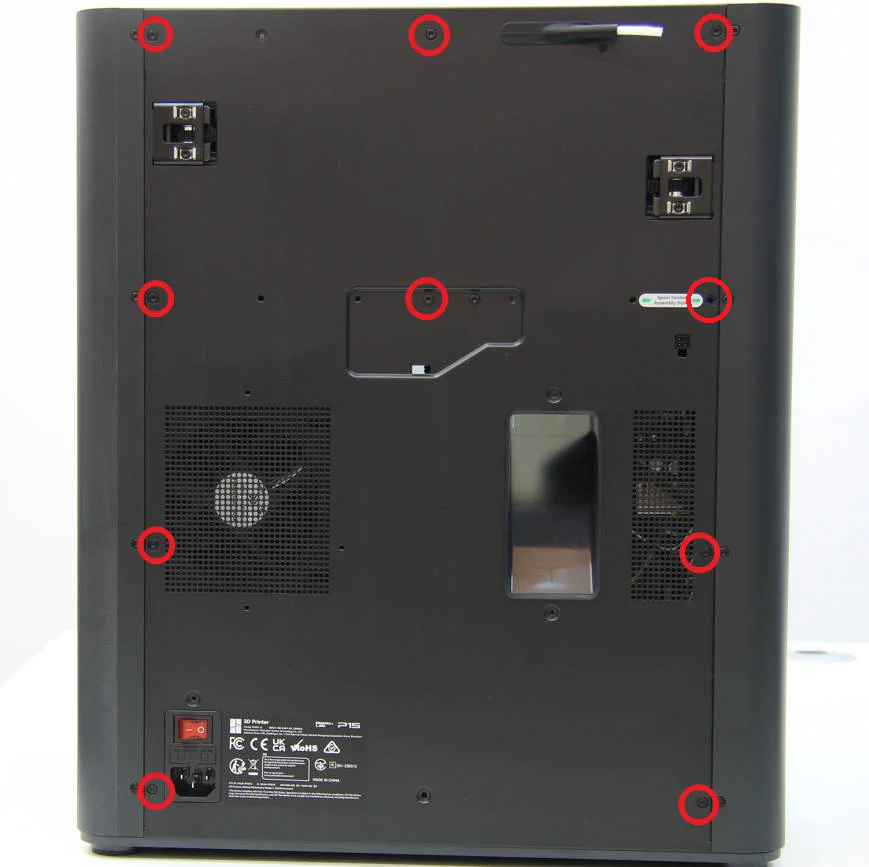

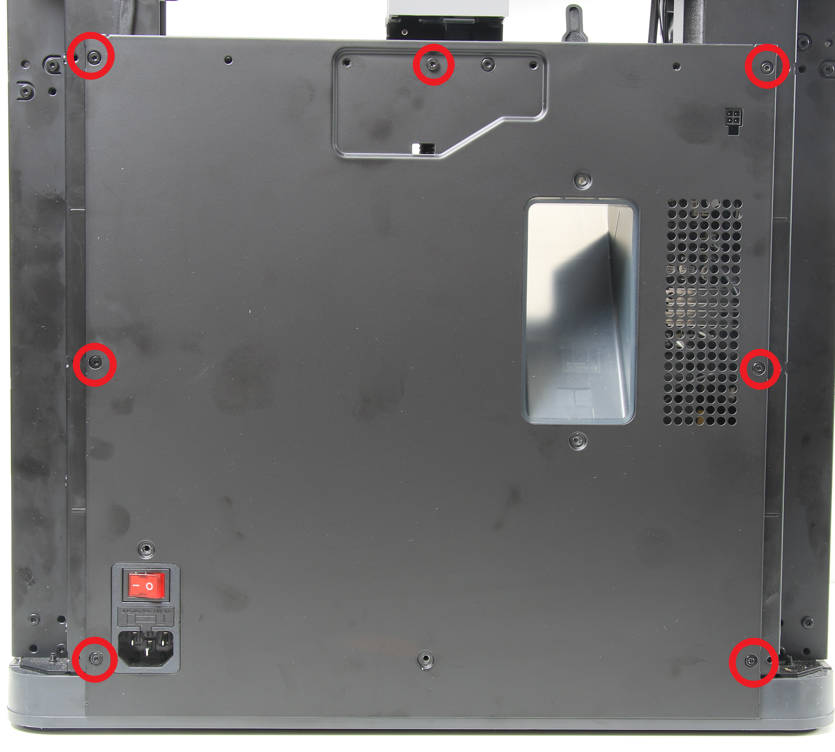

Sacá los 4 tornillos de rosca gruesa de la tapa trasera. Si sos usuario de P1P, tenés que sacar los 7 tornillos de rosca fina; si usás P1S, tenés que sacar los 10 tornillos de rosca fina. Estos dos tipos de tornillos no se deben mezclar, así que mantenelos separados para no confundirte.

Paso 3 - Sacá la tapa trasera

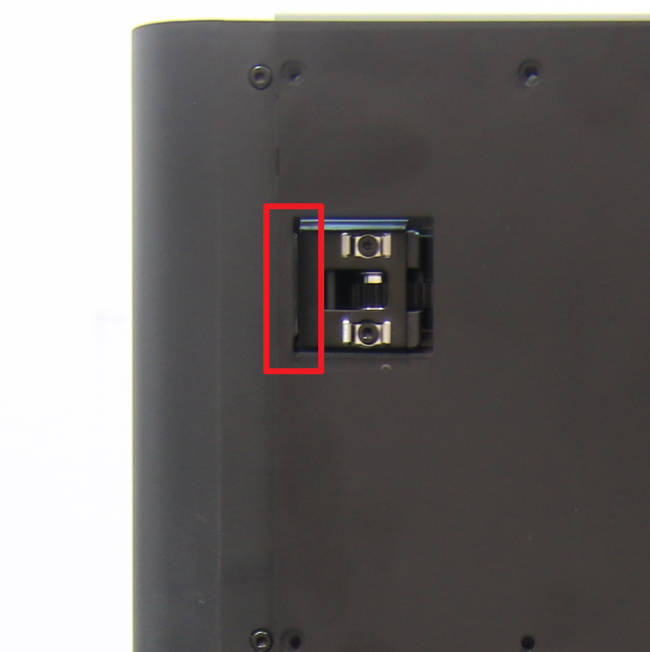

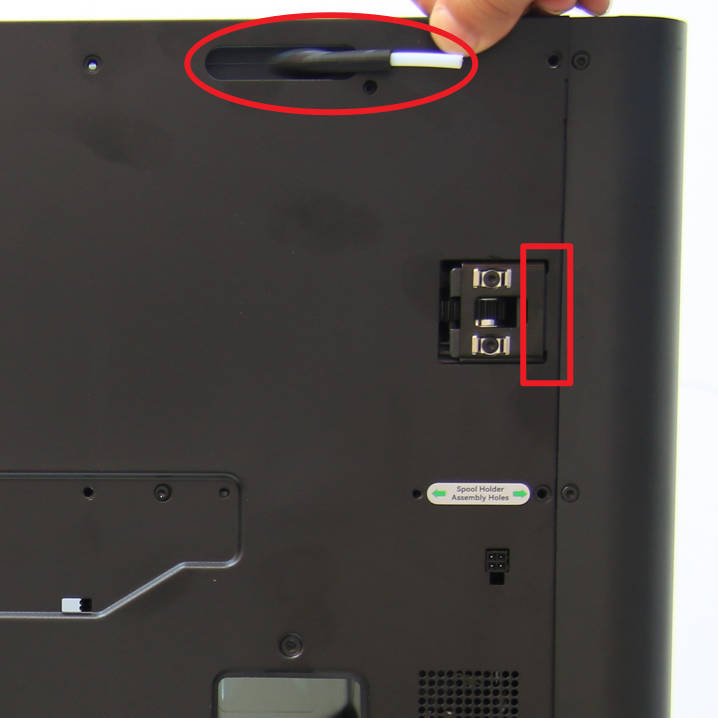

Retirá la tapa trasera. Destrabá primero los puertos de tensión de la correa del lado izquierdo y después el del lado derecho para evitar que se trabe.

Paso 4 - Sacá la rampa de desecho (excess chute)

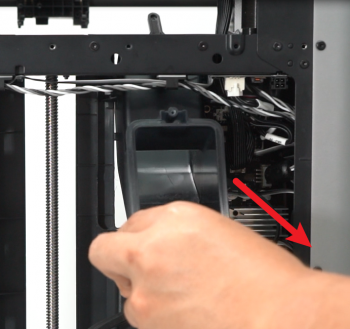

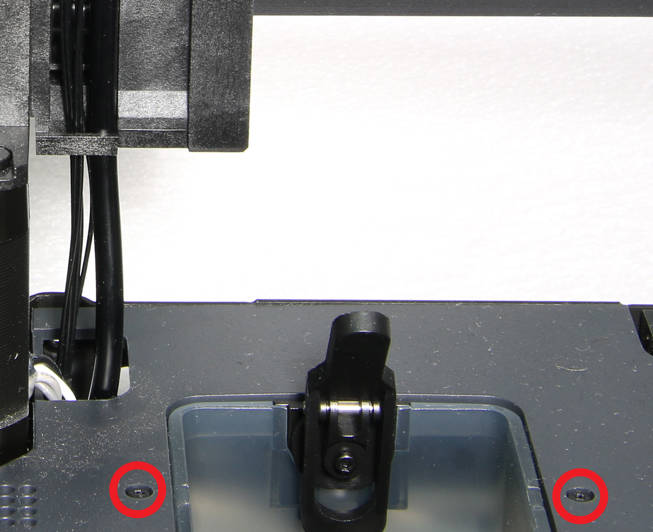

Sacá los 2 tornillos y retirá la rampa de desecho.

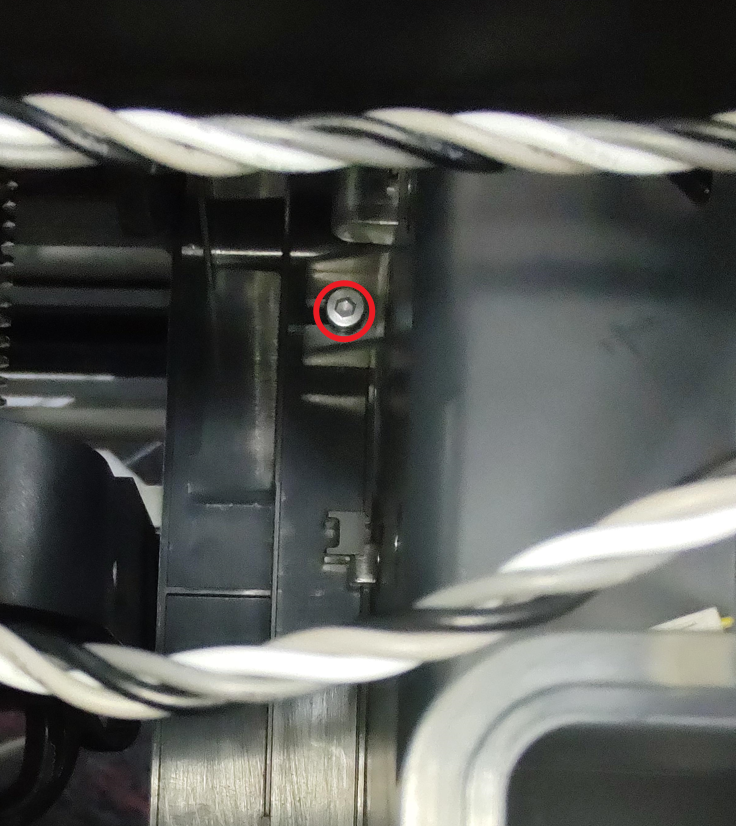

Nota: Las versiones más nuevas de la máquina tienen 1 tornillo adicional en el lado izquierdo de la rampa que se puede sacar con una llave H2.0.

Paso 5 - Sacá el panel lateral derecho (P1S)

Fijate en este Wiki para ver cómo sacar el panel lateral derecho de la máquina.

Paso 6 - Sacá la tapa de los cables

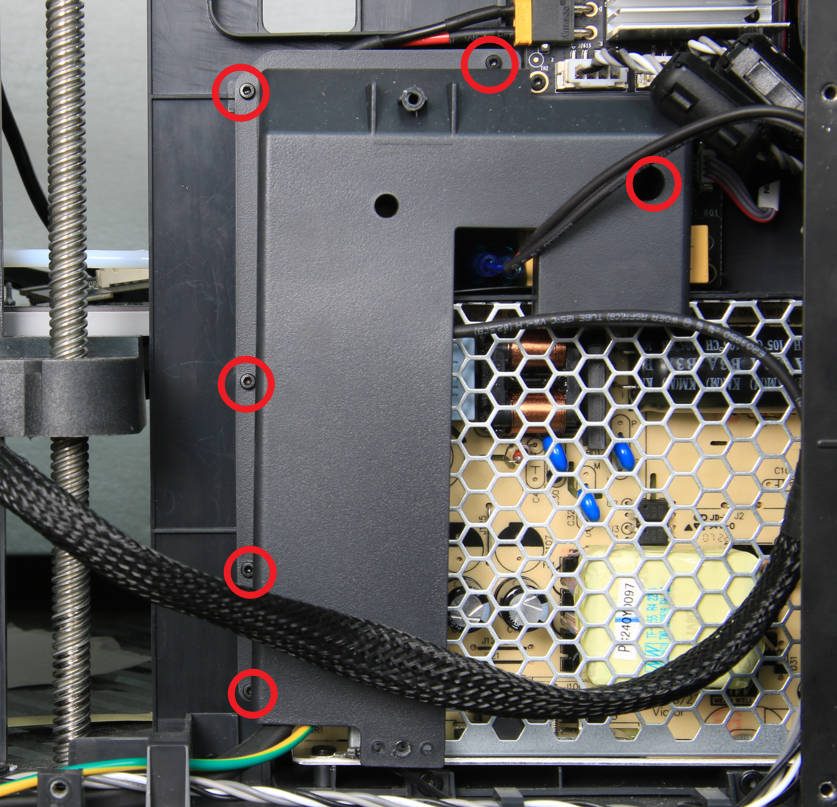

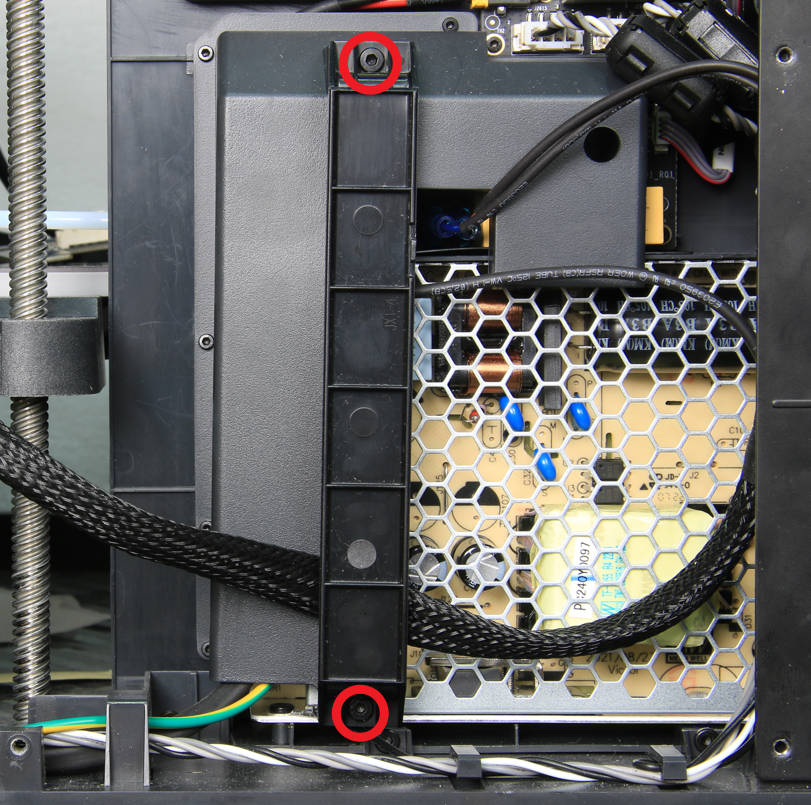

Retirá la guía de cables sacando los 2 tornillos con una llave Allen H2.0. Luego, sacá los 6 tornillos con una llave Allen H1.5 y mové la tapa de los cables hacia un costado.

Paso 7 - Desconectá los cables de alimentación del módulo de potencia y de la placa de AC

Usá un destornillador Phillips para aflojar los 6 cables como se muestra en la imagen de abajo y tiralos hacia la izquierda para desconectarlos.

Paso 8 - Sacá el cable de tierra

Desde el interior del perfil vertical, cerca del bloque del interruptor, usá una pinza para sostener la tuerca. Desde el exterior del perfil, usá una llave H2.0 para aflojar los tornillos de fijación del cable de tierra y retiralo.

Nota: Hay dos cables de tierra fijados en el perfil vertical: uno para la tierra de toda la máquina (conectado al bloque del interruptor) y otro para la tierra de la cama caliente. Solo tenés que aflojar el de la máquina.

El cable de tierra de la P1S está ubicado en el lado derecho de la impresora. Por favor, consultá el Wiki sobre cómo sacar el panel lateral derecho.

Nota: Además de la tuerca, hay una arandela en el interior del perfil vertical, tené cuidado de no perderla.

Paso 9 - Sacá el módulo del interruptor de encendido

Usá una herramienta plana para aflojar las cuatro pestañas a través de las cuatro aberturas en el marco a ambos lados del soporte del interruptor.

Retirá la cinta del mazo de cables y sacá el cable que desconectaste en el paso 7, pasándolo por los clips de sujeción de derecha a izquierda. Ahí ya podés retirar el conjunto del interruptor de encendido junto con el cable para completar el desarmado.

Guía de operación - Armado

Paso 1 - Instalá el conjunto del interruptor de encendido

Pasá todos los cables del nuevo conjunto por el marco. Empujá el conjunto hacia adentro hasta que todas las pestañas encajen y el módulo quede bien firme en su lugar.

Paso 2 - Conectá el cable de tierra

Asegurá el cable de tierra sosteniendo la tuerca con una pinza desde el interior del perfil vertical y ajustá el tornillo desde el exterior con una llave H2.0.

Nota: La toma de tierra es una medida importante para garantizar la seguridad eléctrica, así que asegurate de que el cable quede bien firme.

Paso 3 - Conectá los cables

Pasá los cables por los clips de sujeción de izquierda a derecha y poné la cinta de mazo. Usá un destornillador Phillips para asegurar los conectores de los cables al módulo de potencia y a la placa de AC con sus tornillos.

NOTA: Al conectar la placa de AC superior, la secuencia de cables de arriba hacia abajo debe ser Neutro-Vivo-Tierra, es decir, los colores son Azul-Marrón-Amarillo/Verde. Algunos equipos enviados antes de agosto de 2023 tenían la conexión neutro-vivo invertida. Debido a la protección del circuito, esto no afecta el funcionamiento de la impresora, pero puede hacer que salte el disyuntor si se conecta a un enchufe con la polaridad invertida.

Paso 4 - Instalá la tapa de los cables

Ajustá los 6 tornillos con la llave Allen H1.5 para asegurar la tapa de los cables. Instalá la guía de cables ajustando los 2 tornillos con la llave H2.0.

Paso 5 - Instalá el panel lateral

Fijate en este Wiki para ver cómo instalar el panel lateral derecho.

Paso 6 - Instalá la rampa de desecho (excess chute)

Instalá la rampa de desecho y asegurala con los 2 tornillos. Si habías sacado el tornillo adicional del costado de la rampa, acordate de volver a ponerlo.

Paso 7 - Instalá la tapa trasera (P1S)

Pasá primero el soporte del tubo y el puerto de tensión de la correa del lado derecho para colocar la tapa trasera.

Paso 8 - Ajustá los tornillos

Atornillá la tapa trasera nuevamente. Prestá atención a los diferentes tipos de tornillos que lleva.

Verificá el funcionamiento

Conectá el cable de alimentación y encendé la impresora. Iniciá un auto-test. Si no aparecen errores, el reemplazo se completó con éxito.

Esperamos que esta guía detallada te haya sido de ayuda. Queremos que puedas hacer esto de forma segura y efectiva; si tenés alguna duda sobre el proceso, te recomendamos contactar a nuestro equipo de atención al cliente antes de empezar la operación.
