Guía paso a paso para reemplazar el panel derecho en la serie P1.

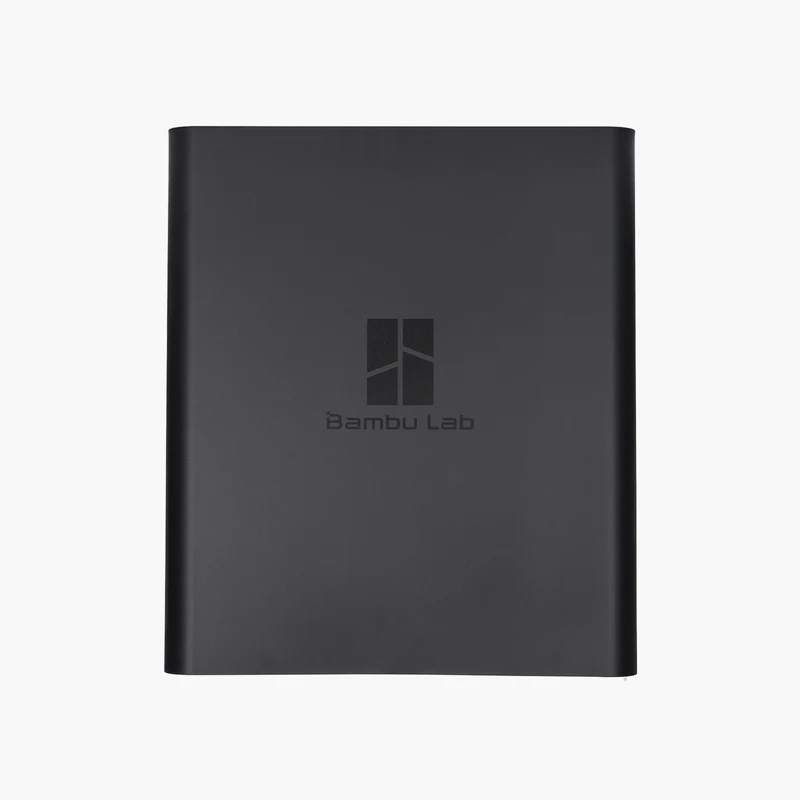

Panel plástico derecho - Serie P1
Es el panel de plástico que va instalado del lado derecho de la impresora cuando la mirás de frente a la puerta de vidrio de la P1S (este componente no estuvo disponible públicamente antes del lanzamiento del nuevo producto).
Podés comprarlo en nuestra tienda acá: Panel plástico derecho - Serie P1.
Cuándo usarlo

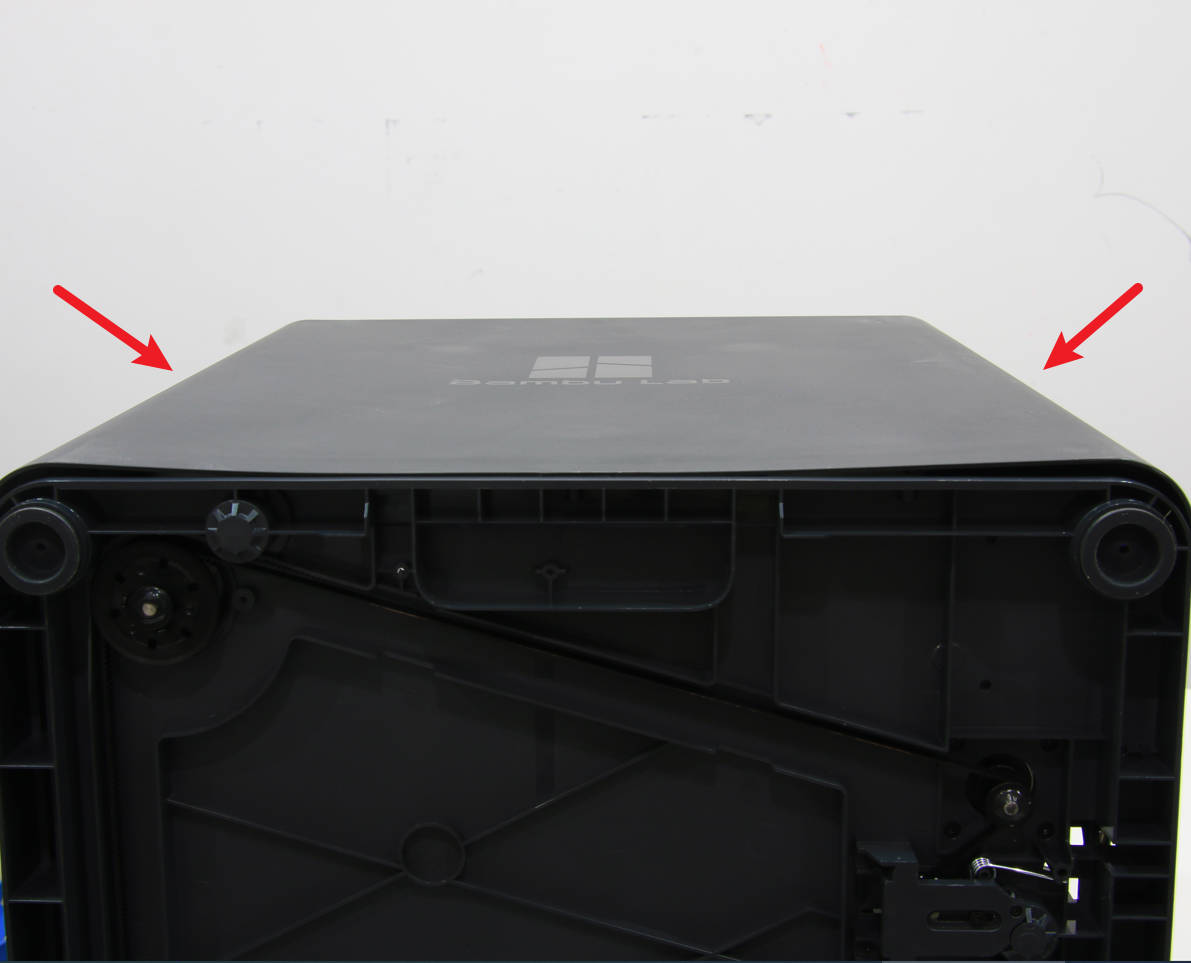

Cuando el panel plástico derecho se deforma por el transporte, podés elegir reemplazarlo.
Herramientas y materiales necesarios
- Un panel plástico derecho nuevo
- Llave hexagonal H2.0
Lista de tornillos
- Tornillo A (BT3*5): Tapa frontal (Frente) / Panel derecho (Atrás).
- Tornillo B (BT3*5): Tapa frontal (Atrás).
- Tornillo C (BT2*3.5): Parte superior.
- Tornillo D (BT3*6): Panel derecho.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento en la máquina y su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o resolución de problemas en la impresora, capaz tengas que desarmar algunas piezas, como el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas o electrónicas mientras la impresora sigue prendida. Esto puede dañar la electrónica de la máquina y causar daños mayores.
Por eso, es esencial apagar la impresora y desconectarla de la corriente antes de arrancar cualquier laburo de mantenimiento. Así vas a evitar cortocircuitos o daños en la electrónica, asegurándote de que el laburo se haga de forma segura y efectiva.
Si tenés alguna duda sobre esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Retirar el panel plástico derecho dañado
Paso 1 - Sacar la tapa frontal
Fijate en la guía de la tapa frontal de la P1S para retirar la placa de vidrio superior, la pantalla y la tapa frontal.
Paso 2 - Sacar el panel trasero metálico
Consultá la guía de reemplazo del panel trasero metálico de la P1S para retirarlo.
Paso 3 - Sacar los tornillos y después el panel derecho

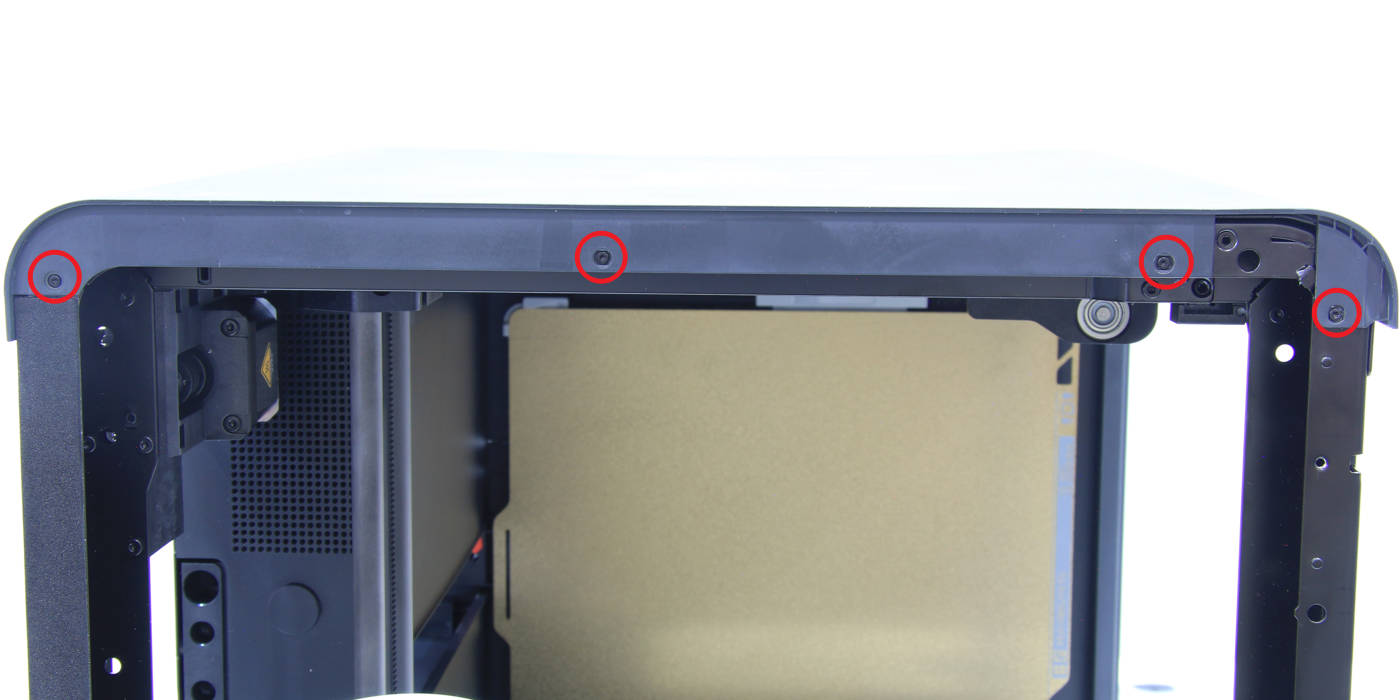

- Sacá los 4 tornillos C que aseguran la parte superior del panel derecho.

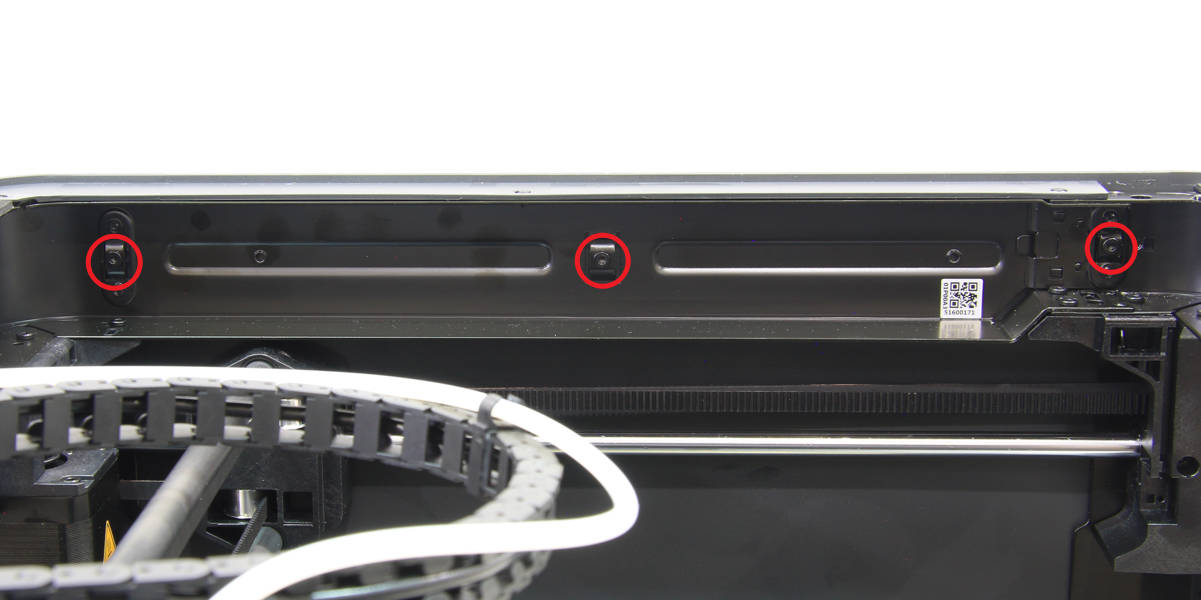

- Sacá los 3 tornillos D de la viga superior.

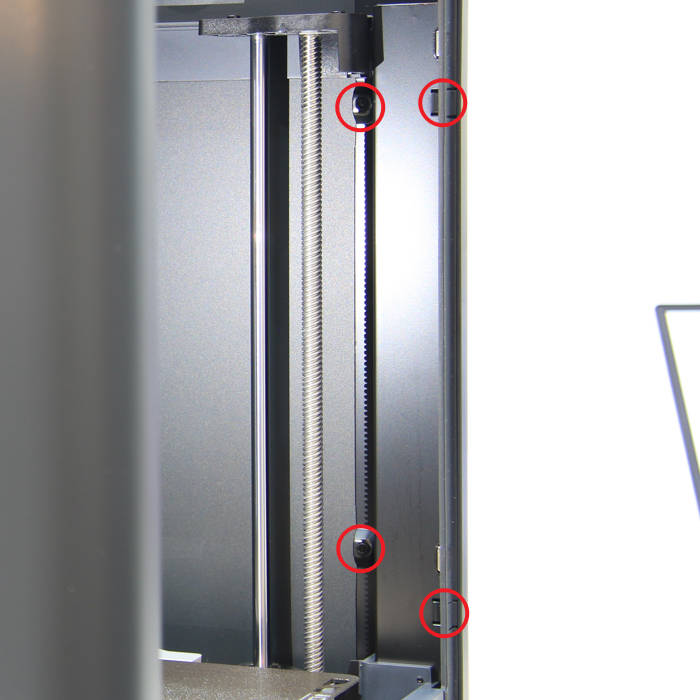

- Sacá los 4 tornillos D del pilar frontal.

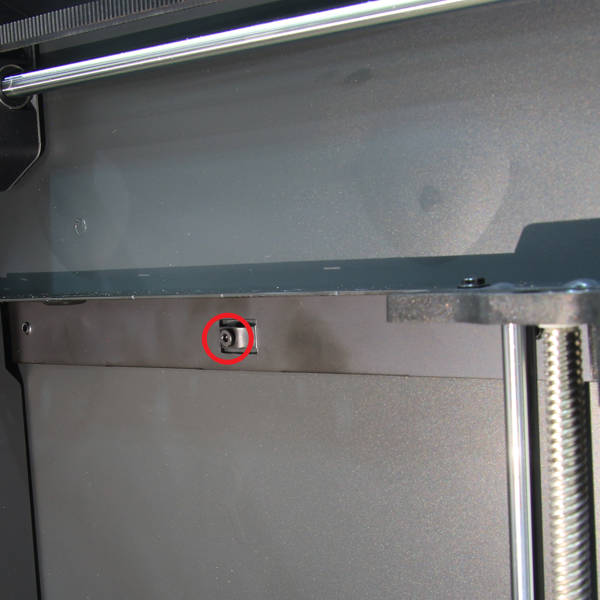

- Sacá 1 tornillo D de la viga media.

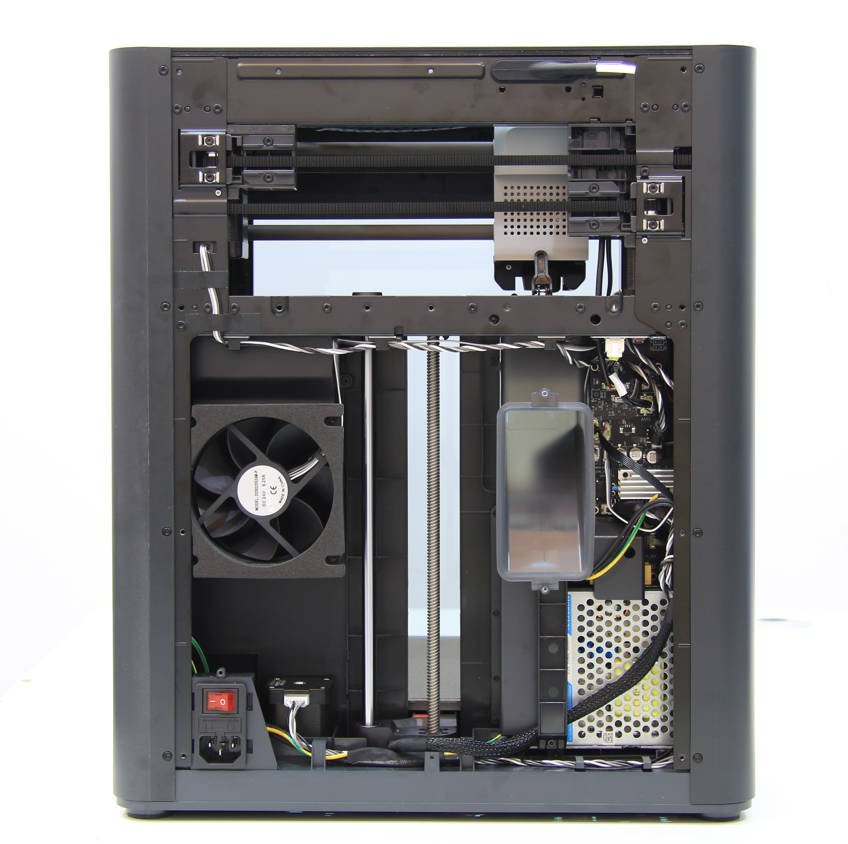

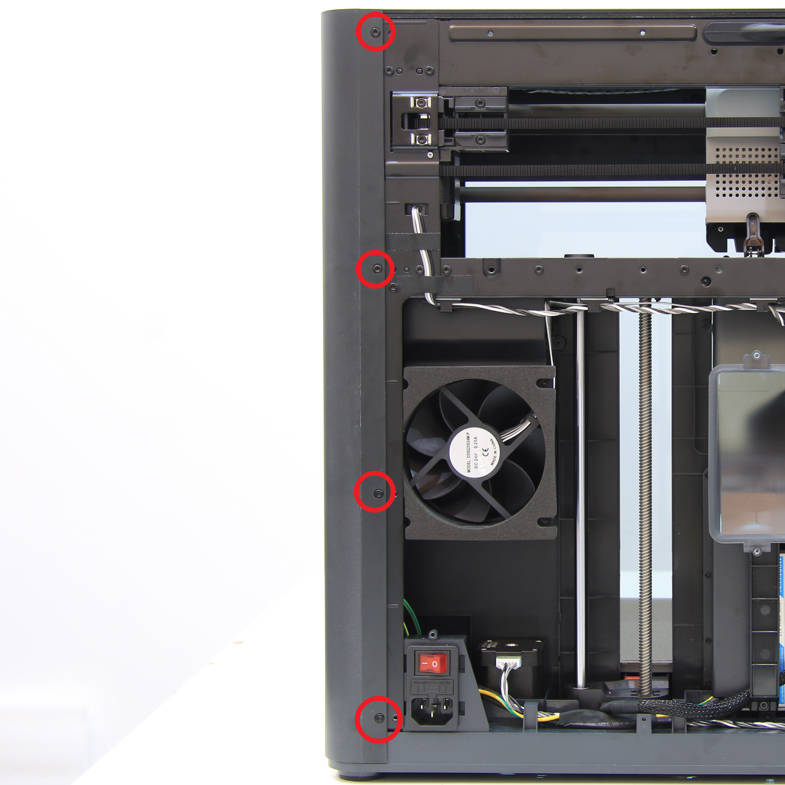

- Sacá los 4 tornillos A de la parte trasera.

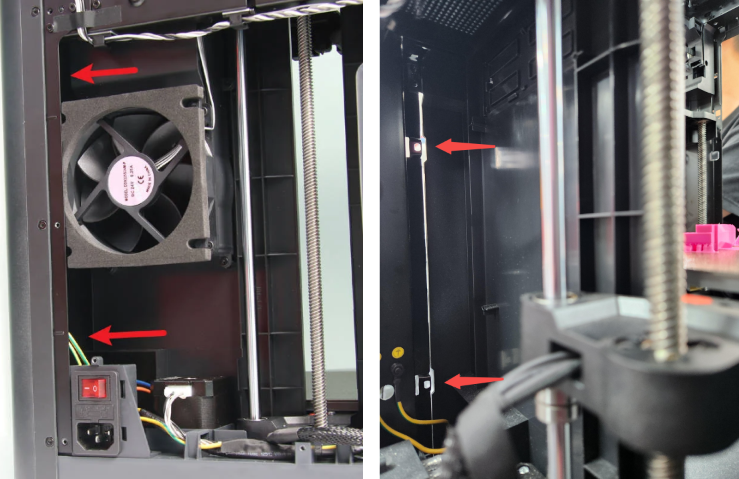

- Sacá los 2 tornillos D de adentro del pilar trasero. Capaz te convenga sacar el ventilador para llegar más fácil a los tornillos.

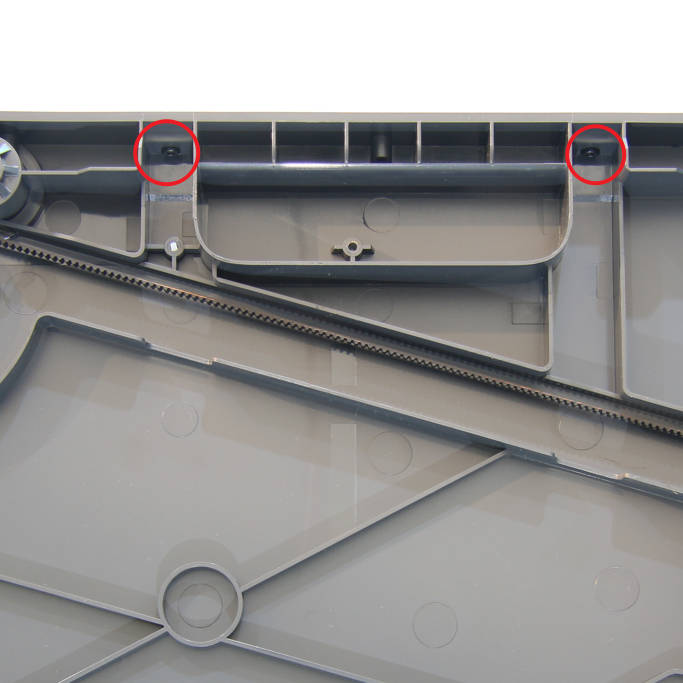

- Apoyá la impresora sobre su lado izquierdo y sacá los 2 tornillos D.

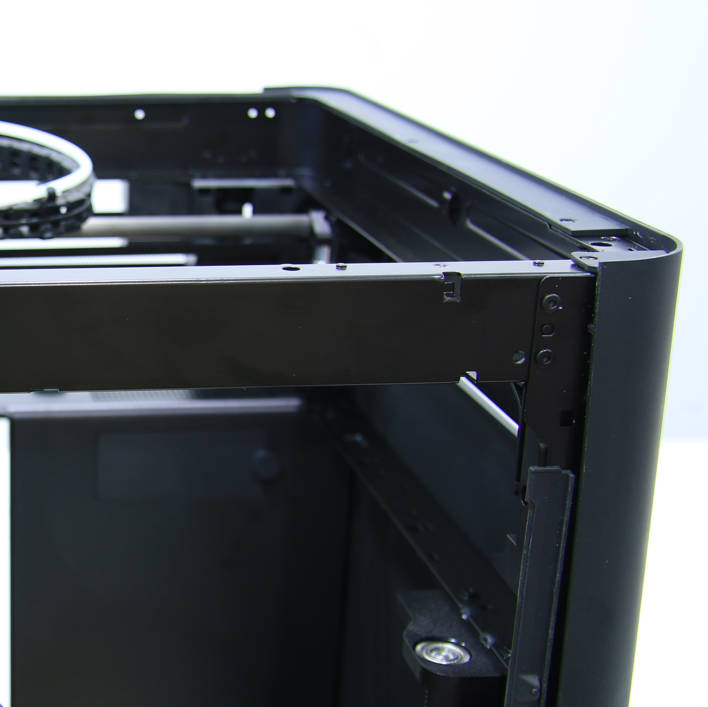

- Retirá el panel derecho.
Instalar el nuevo panel plástico derecho
Paso 1 - Instalar el panel derecho y ajustar los tornillos
Nota: Cuando ajustes los tornillos del panel derecho de adentro hacia afuera, fijate bien la posición del panel mientras apretás para no pasarte de rosca y dañarlo.
- Apoyá la impresora sobre su lado izquierdo e instalá el panel derecho en la máquina.
- Ajustá los 2 tornillos D.
- Poné la impresora derecha y ajustá los 3 tornillos D en la viga superior.
- Ajustá los 4 tornillos C en la parte superior del panel derecho.
- Ajustá los 4 tornillos D en el pilar frontal.
- Ajustá 1 tornillo D en la viga media.
- Ajustá los 2 tornillos D en el pilar trasero.
- Ajustá los 4 tornillos A en la parte trasera.
Paso 2 - Instalar el panel trasero metálico
Fijate en la guía de reemplazo del panel trasero metálico de la P1S para instalarlo.
Paso 3 - Instalar la tapa frontal
Consultá la guía de la tapa frontal de la P1S para instalar la tapa frontal, la pantalla y la placa de vidrio superior.
Verificar el funcionamiento
Prendé la impresora y confirmá que la pantalla funcione bien y que los botones respondan correctamente.
Paso de calibración después de la operación
Para el panel plástico derecho, no hace falta hacer ninguna calibración ni operación antes de usar la impresora.
Notas finales
Esperamos que esta guía detallada te haya servido.
Queremos asegurarnos de que puedas hacer esto de forma segura y efectiva. Si tenés alguna duda sobre el proceso, te recomendamos que contactes a nuestro equipo de atención al cliente antes de arrancar. Estamos para ayudarte.
Hacé clic acá para abrir un nuevo ticket en nuestra página de soporte.
Vamos a hacer lo posible para responderte al toque y darte la asistencia que necesités.
