En este artículo te mostramos los pasos detallados para limpiar el extruder P2S. Los atascos en el extruder suelen ser causados habitualmente por el heat creep, lo que impide que la impresora pueda seguir extruyendo filamento de forma correcta.
Pasos para despejar atascos en el extruder

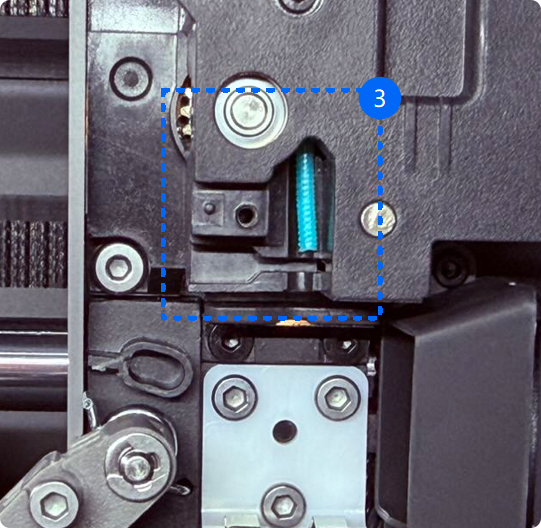

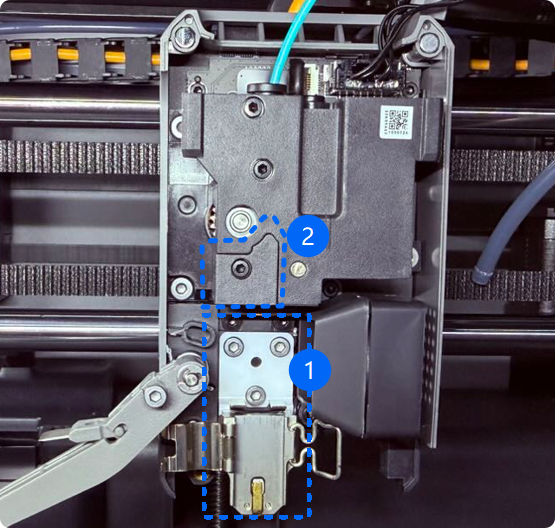

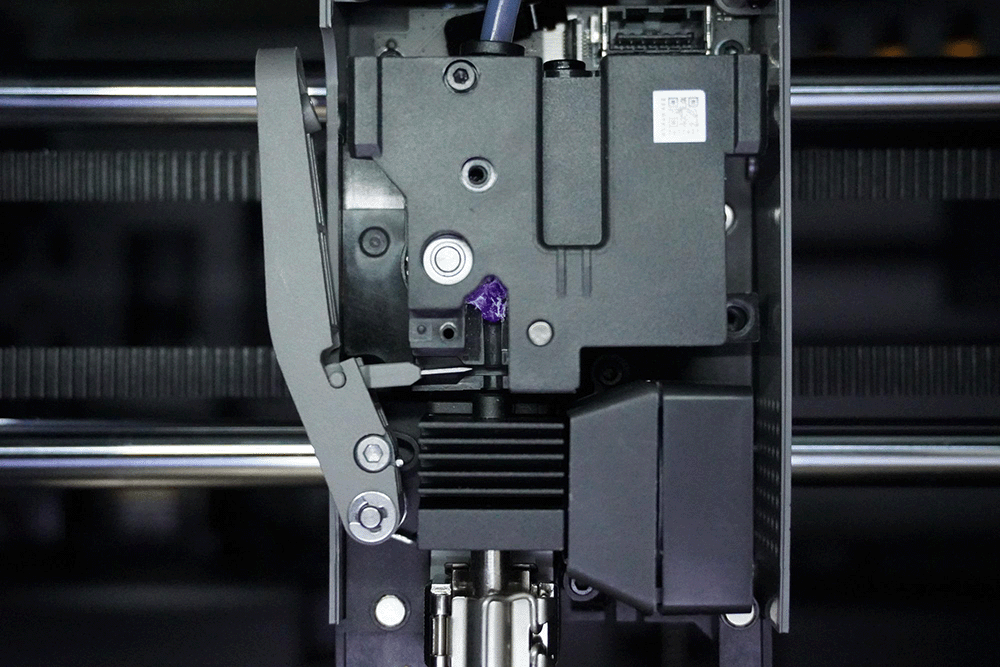

Esta guía te brinda un método paso a paso para solucionar la obstrucción una vez que ocurre. Fijate en la imagen de abajo para identificar la ubicación típica de un atasco en este modelo.
- Herramientas necesarias: Llave Allen H2.0, Llave Allen H1.5, Tijeras o alicate de corte, Pinzas planas.
- Tiempo estimado: 15 min.
¡Importante!
Antes de hacer cualquier mantenimiento en la impresora o en sus componentes electrónicos (incluyendo los cables del cabezal), apagá la impresora y desenchufala para evitar cortocircuitos que puedan dañar las partes o causar accidentes. Siempre chequeá la temperatura del hotend y de la base antes de trabajar; si están calientes, usá guantes resistentes al calor.
Instrucciones de limpieza
1. Sacá la tapa frontal del cabezal

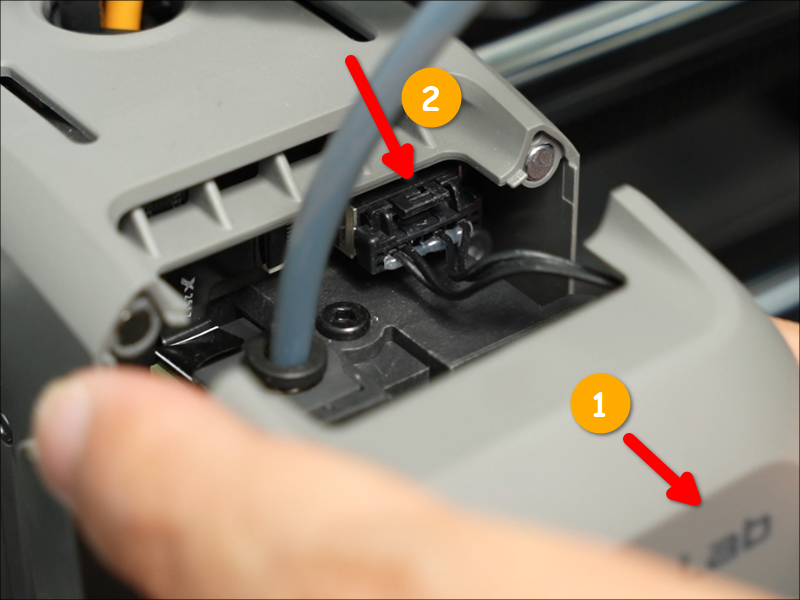

Abrí la tapa frontal del cabezal, presioná la traba del conector y desenchufá el cable; después levantá la tapa para retirarla por completo.
2. Cortá el filamento entre el hotend y el extruder

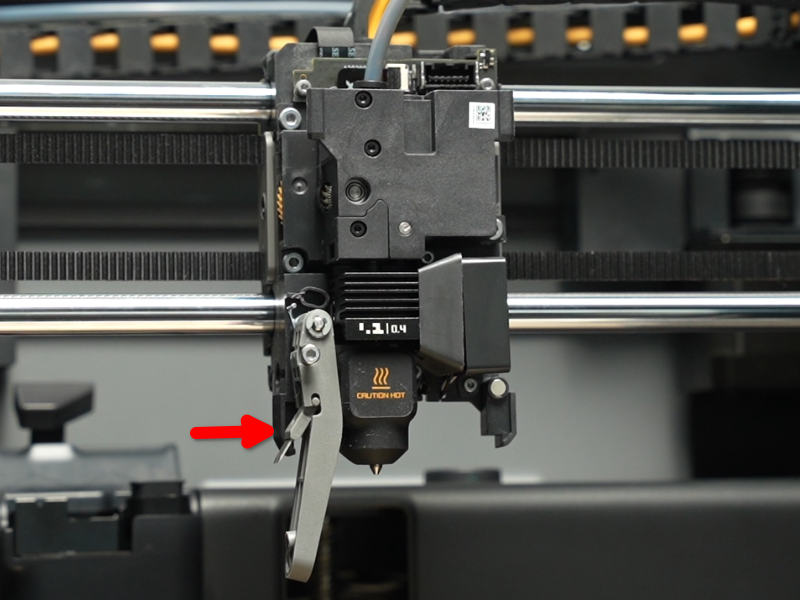

Presioná la palanca del cortador para asegurarte de que el filamento que queda entre el hotend y el extruder esté seccionado.
3. Tirá del tubo PTFE del cabezal

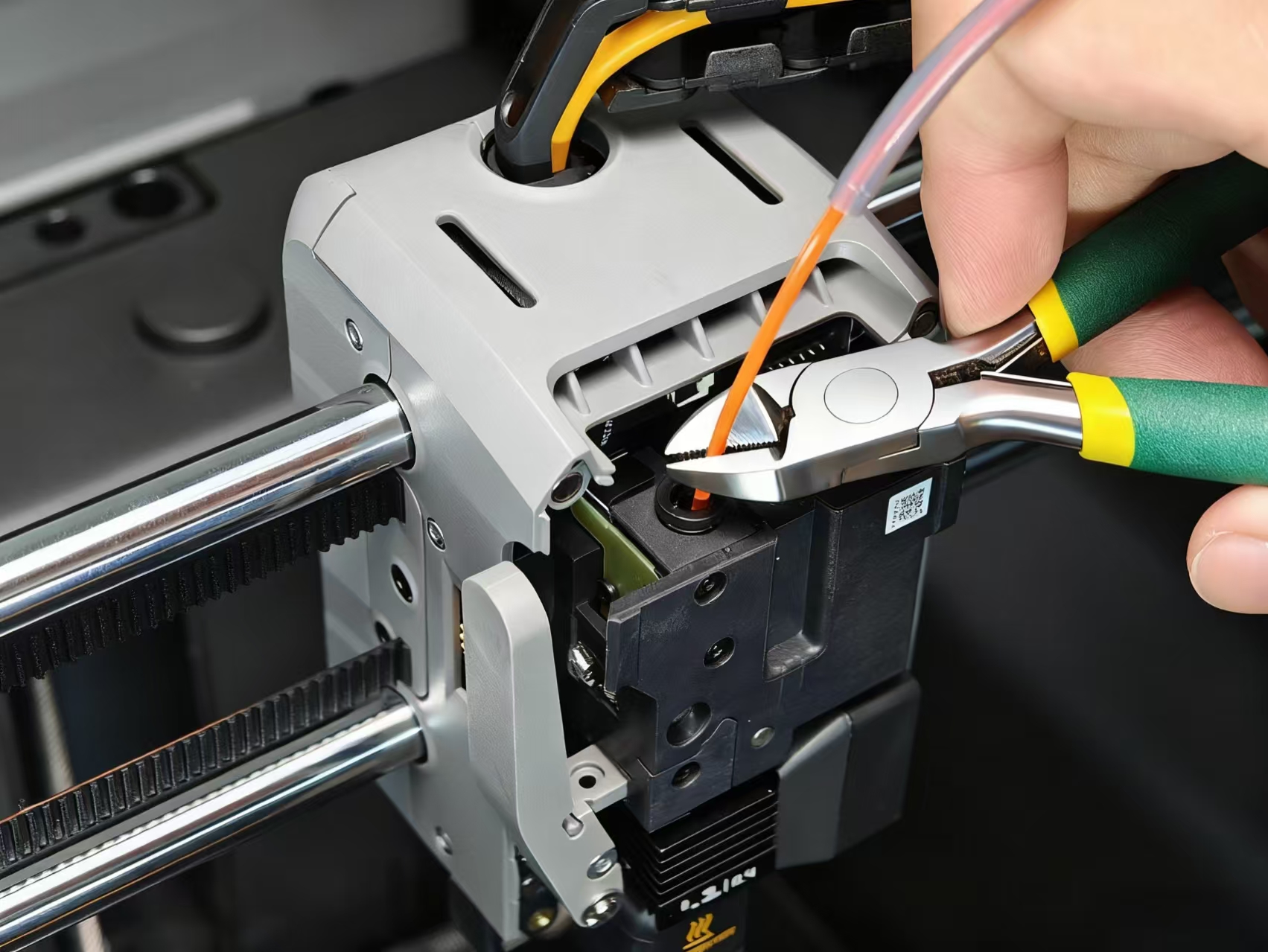

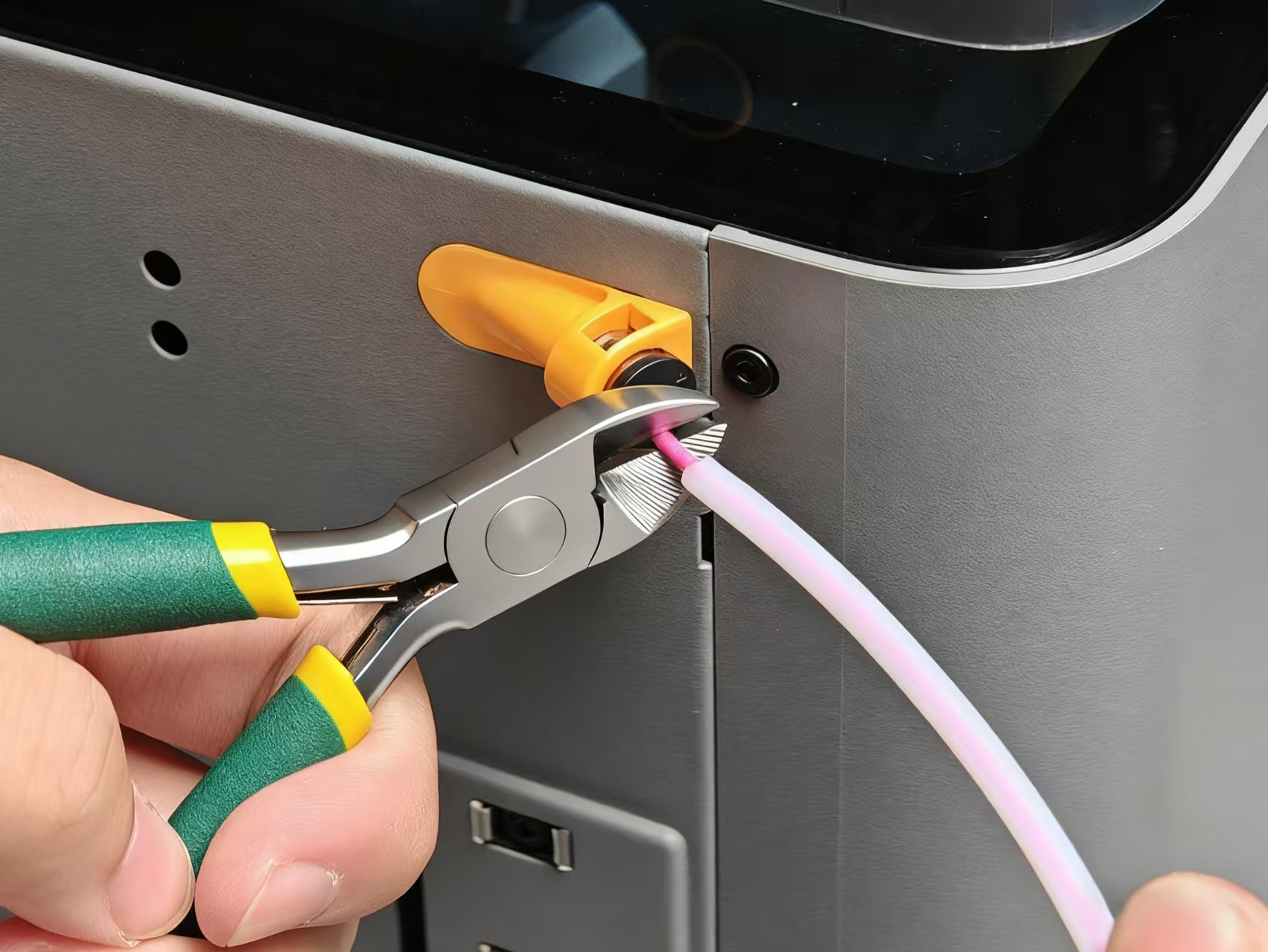

En el cabezal, presioná el acople neumático e intentá sacar el tubo PTFE. Si el tubo está trabado, aflojá el conector PTFE trasero, sacá un poco de filamento y cortalo con un alicate. Una vez hecho esto, liberá el tubo PTFE del cabezal y cortá el filamento sobrante.
3.1 Limpieza de atasco leve

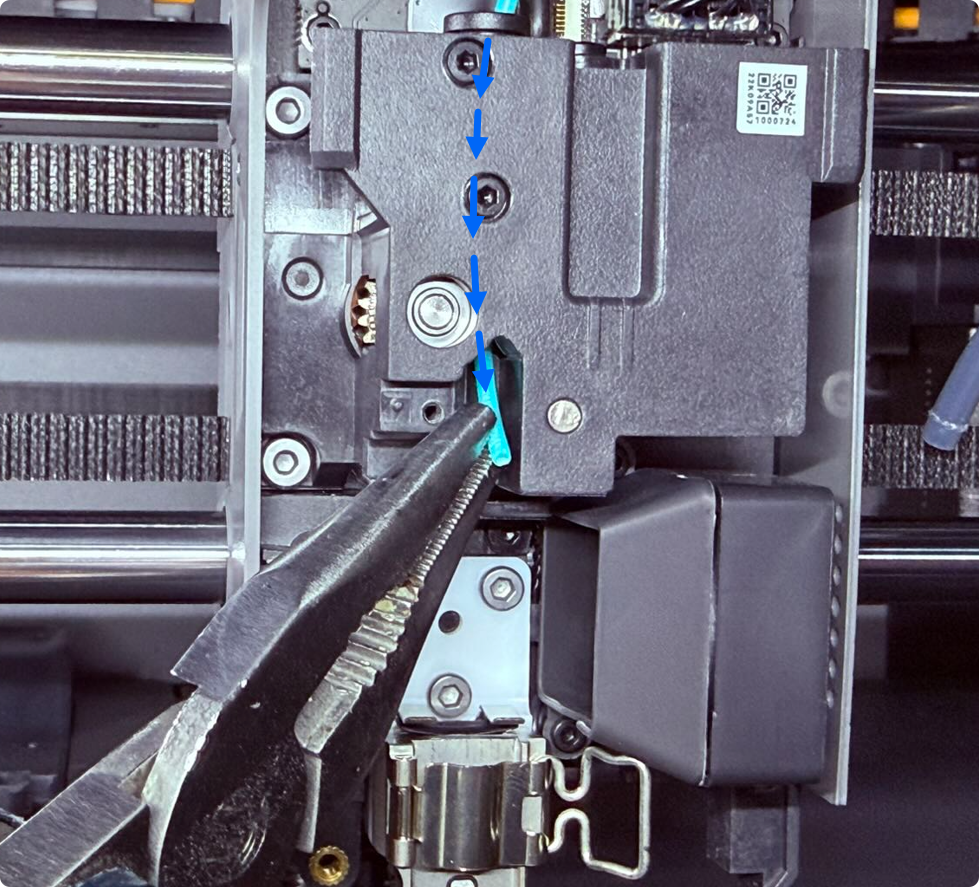

En este punto podés intentar sacar manualmente el filamento atascado antes de desarmar todo. Si bien este método rápido sirve para bloqueos simples y ahorra tiempo, puede que no funcione si quedan restos de filamento atrapados en los engranajes del extruder.
4. Sacá el extruder

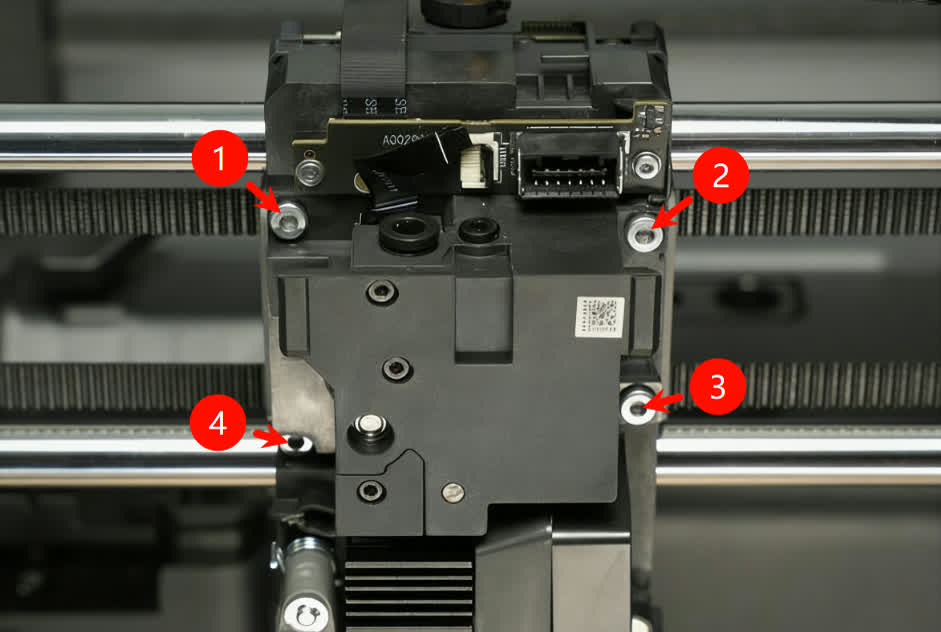

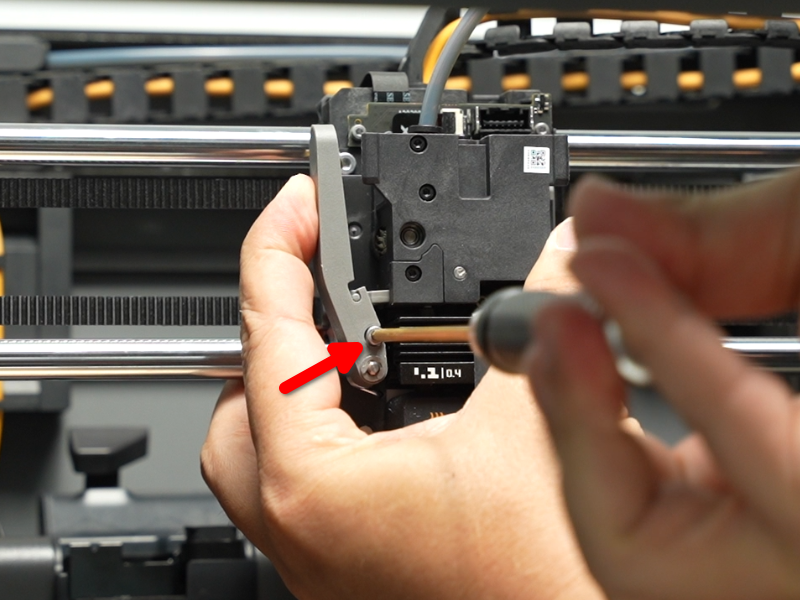

Desenroscá el tornillo del cortador y girá la palanca a la posición indicada. Usá las pinzas planas para abrir la tapa del conector FPC con cuidado de no dañar el cable flex. Sacá los cuatro tornillos del extruder (posiciones 1 a 4) y retirá el conjunto. Si está muy duro, puede que haya filamento trabado con el nozzle; si es necesario, sacá el nozzle primero.
5. Despejá el filamento atascado

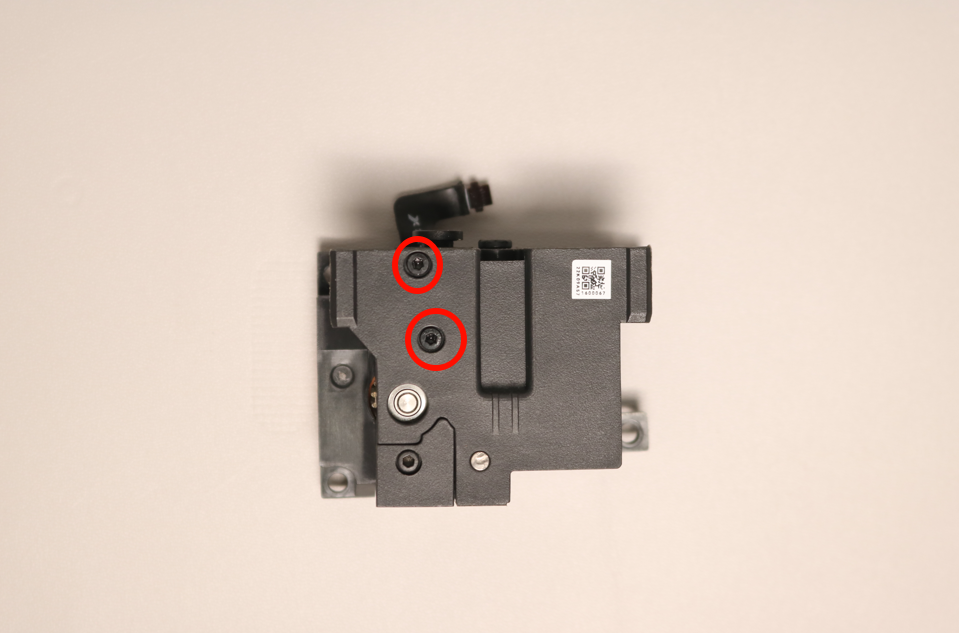

Aflojá los dos tornillos del sensor de filamento y sacalo. Desenroscá el tornillo de presión del engranaje y retirá la rueda de extrusión activa (la amarilla). Si el filamento está muy apretado, podés golpear suavemente el eje desde atrás para que la rueda salga.

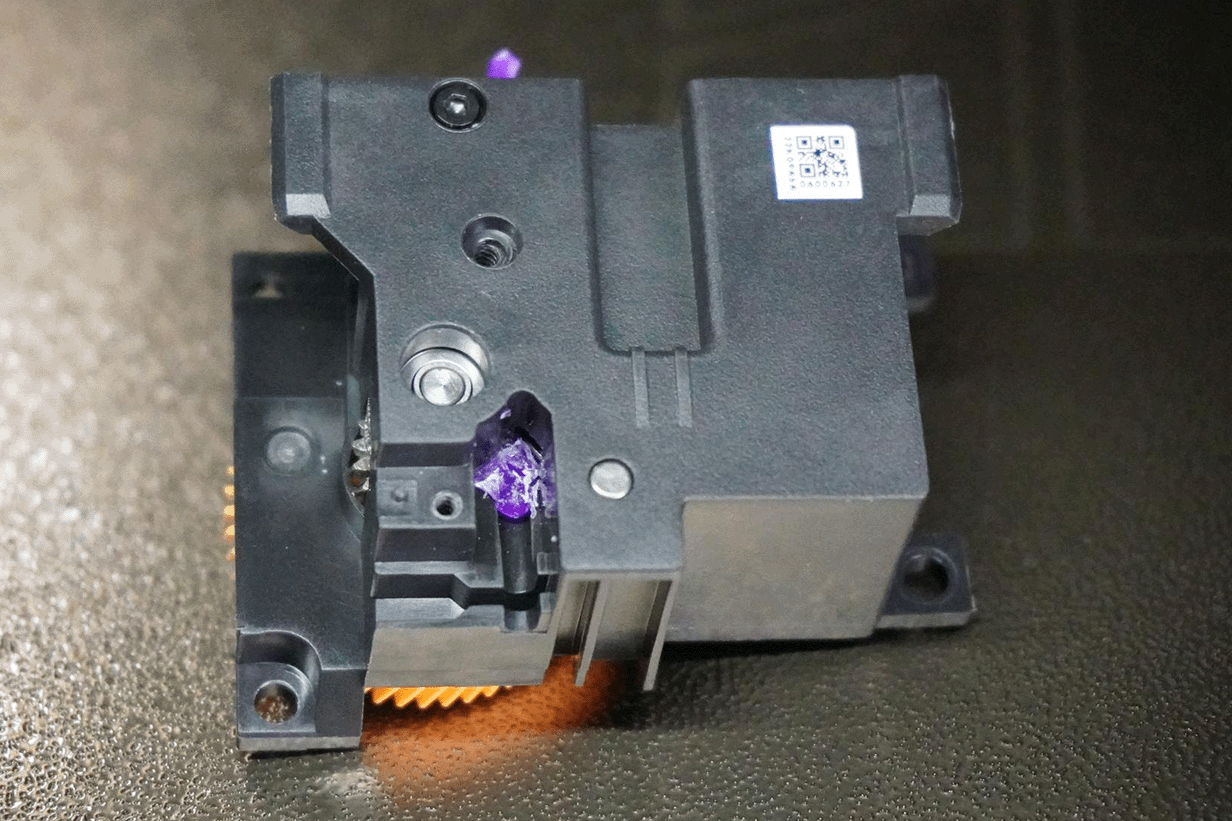

Retirá el bloque de presión y la rueda conducida de la tapa frontal. Vas a ver el filamento hinchado en la garganta del extruder; desenroscá el bloque de presión de salida y tirá del filamento para sacarlo.
6. Volvé a instalar el extruder
Colocá la rueda conducida, el resorte y el capuchón metálico en el bloque de presión dentro de la tapa frontal. Instalá la rueda activa, apretá su tornillo y conectá el cable FPC del sensor de filamento. Al montar el extruder, tené cuidado de no tirar del cable flex del sensor para que no se corte.
Nota: Asegurá el sensor Hall con los tornillos negros BT2-5. Verificá que el largo sea el correcto, ya que un tornillo demasiado largo puede romper el sensor.
7. Volvé a instalar el cortador
Girá la palanca del cortador hacia arriba hasta su lugar, fijándote que la cuchilla entre bien en su ranura. Apretá el tornillo de la palanca con la llave Allen H2.0.
8. Volvé a instalar la tapa frontal del cabezal
Enchufá el cable de la tapa en el conector de la placa de interfaz del extruder y cerrá la tapa frontal.
Verificación
Prendé la impresora y hacé un ciclo de carga/descarga de filamento. Si el filamento sale con normalidad y no escuchás ruidos extraños, el atasco del extruder se despejó con éxito.
Notas finales
Esperamos que esta guía te haya sido de ayuda. Si el problema persiste, por favor abrí un ticket de soporte.
