Esta es una guía paso a paso para reemplazar las poleas locas (idlers) de la P2S/X2D.
Polea loca (Idler)
Una polea loca o "idler" es una polea de giro libre, lisa o dentada, montada sobre un rulemán que redirecciona o tensa las correas dentadas que mueven el sistema de movimiento CoreXY de la P2S.
La P2S usa un total de 12 poleas locas, y las posiciones y cantidades son las siguientes:
- Una polea loca en la parte frontal izquierda y otra en la frontal derecha.
- Dos poleas locas en la parte trasera izquierda y dos en la trasera derecha.
- Dos tensores de correa XY con una polea cada uno.
- Dos poleas locas en los rodillos de Y izquierdos y dos en los derechos.

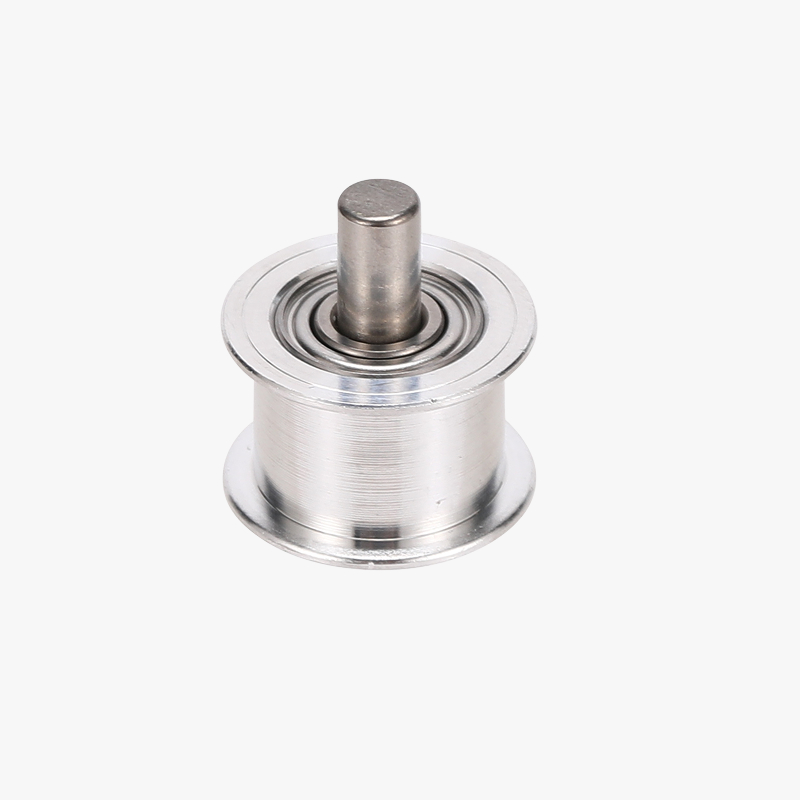

Cada paquete de poleas locas contiene:
- Una rueda de polea loca.
- Un eje de polea de 4x16.5.
Cuándo usar esta guía
Deformación o desgaste de la polea loca.
Herramientas y materiales necesarios
- Polea loca nueva.
- Llave Allen H2.0.
Instrucciones de desarmado
Antes de cambiar las poleas locas en el sistema CoreXY, es necesario aflojar primero los tornillos del tensor XY para que la correa esté más floja. Las correas XY se deben volver a ajustar una vez terminado el reemplazo.
Como el desarmado de la polea loca es igual tanto para el lado izquierdo como para el derecho del sistema XY, esta guía va a mostrar el lado derecho como ejemplo, pero fijate que del lado izquierdo es lo mismo.
La polea loca en el rodillo del eje Y no se puede cambiar por separado, solo junto con el componente del eje X.
Aviso de seguridad
¡IMPORTANTE!
Apagá siempre la impresora y desconectala antes de hacer cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de electrocución, cortocircuito y de dañar la impresora o lo que haya cerca.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené mucho cuidado de no apretar, dañar ni presionar ningún cable expuesto, conector o placa de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud sobre lo anterior o sobre los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para que te ayudemos.
Reemplazo de la polea loca trasera derecha (o izquierda)
Paso 1: Aflojar los tornillos del tensor
Aflojá los dos pares de tornillos del tensor con una llave Allen H2.0 para liberar la tensión de la correa XY para los pasos siguientes. Como el reemplazo de las poleas requiere que las correas estén flojas, aflojamos los tornillos del tensor para permitir esto.
Paso 2: Sacar las poleas locas

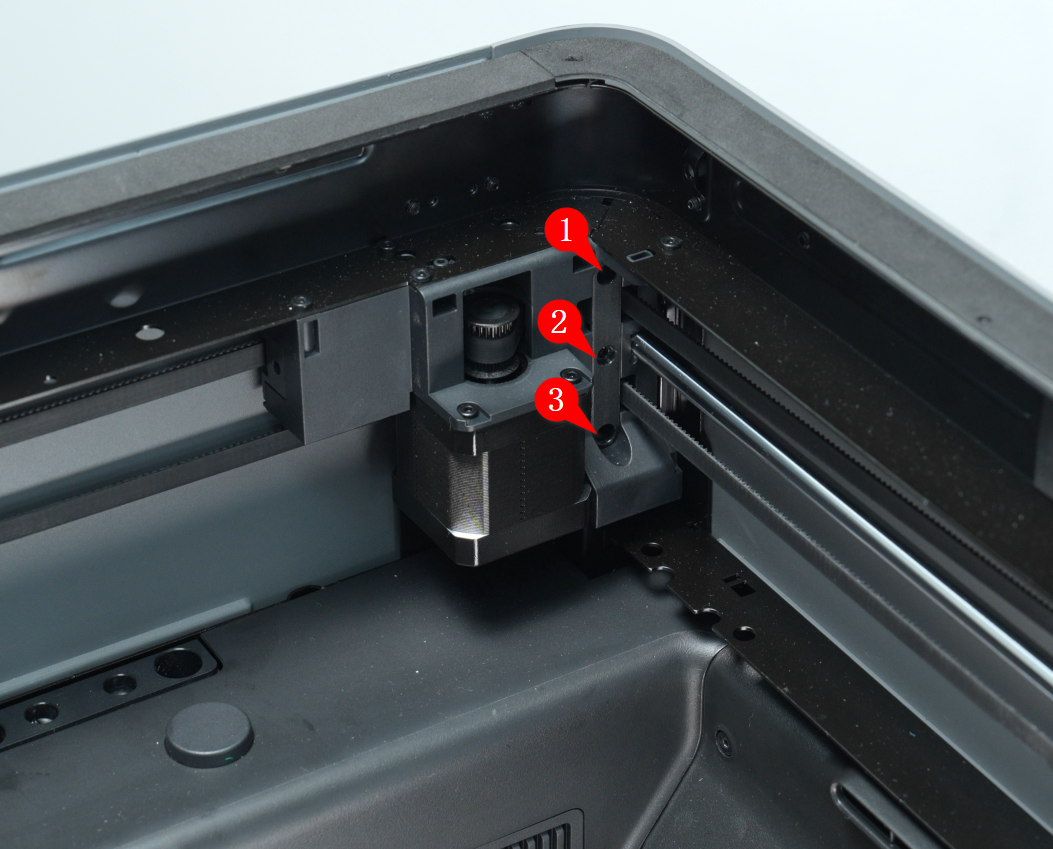

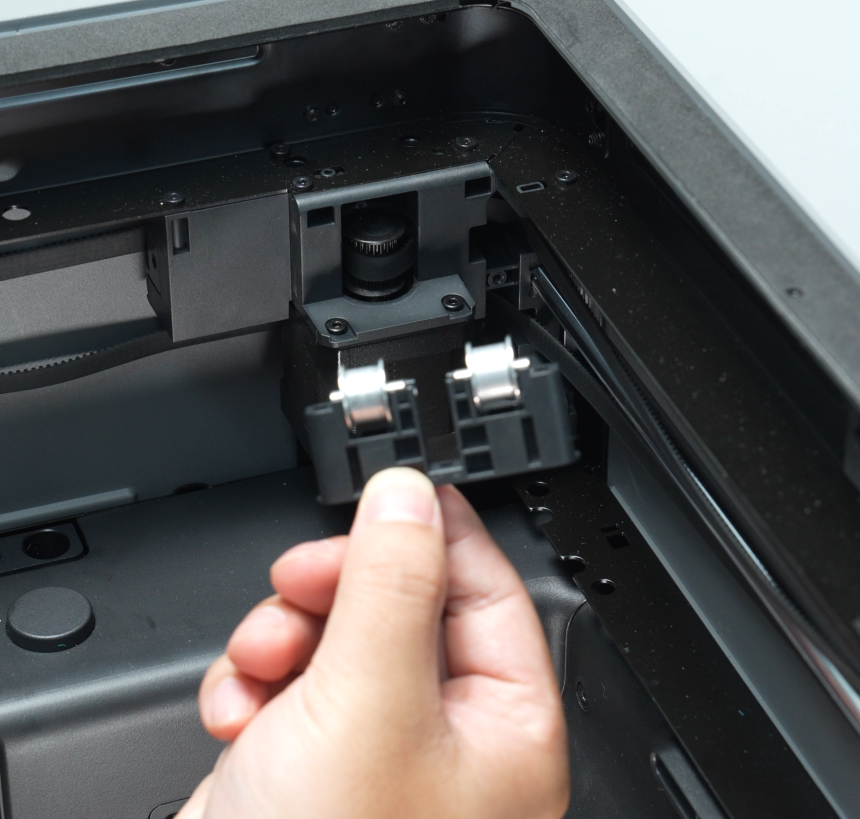

Usá la llave Allen H2.0 para aflojar los tres tornillos que se muestran abajo y sacar el soporte de la polea en la esquina trasera derecha.

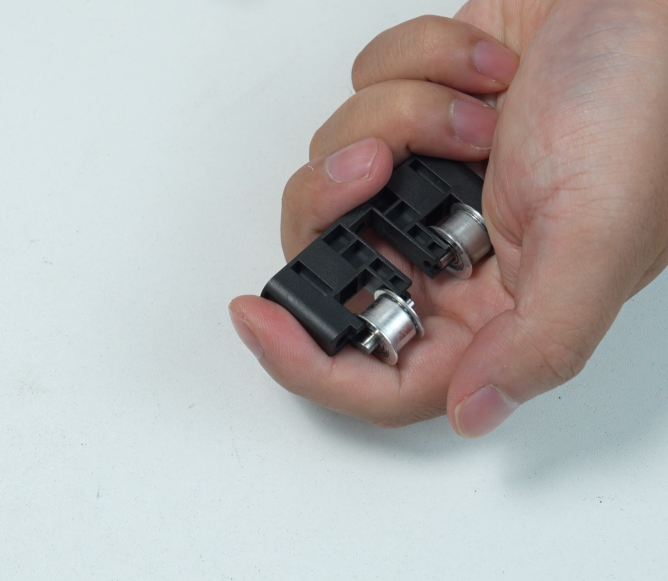

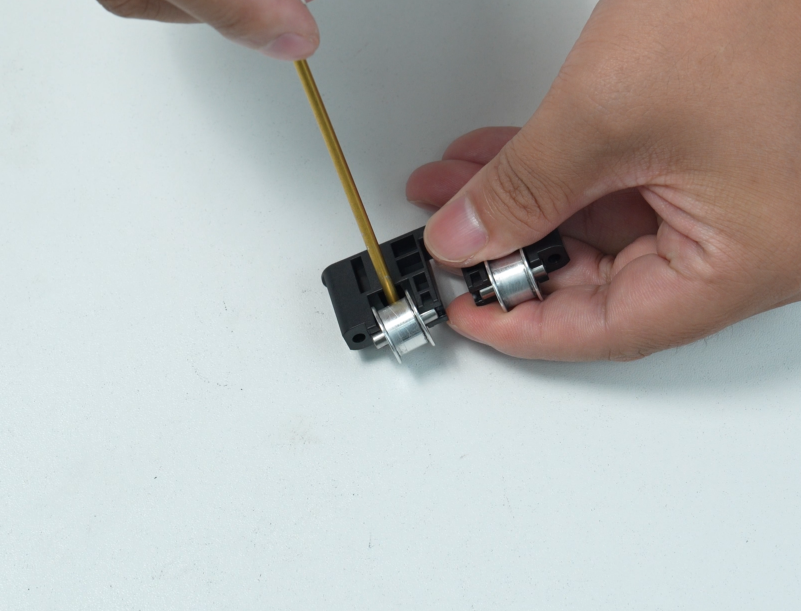

El soporte tiene dos poleas, que podés cambiar según haga falta (por desgaste o daño). Es posible que tengas que hacer palanca con alguna herramienta (una llave Allen también sirve) para sacar las poleas y sus ejes de su lugar.
Paso 3: Instalar las poleas nuevas

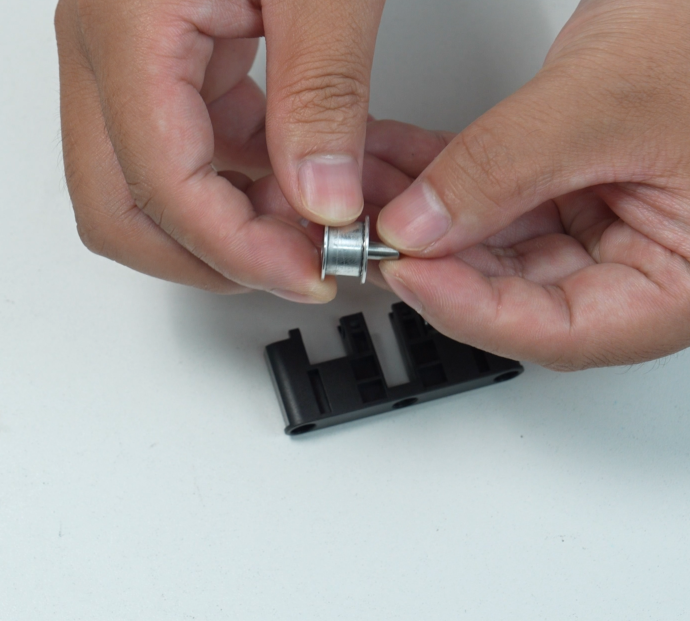

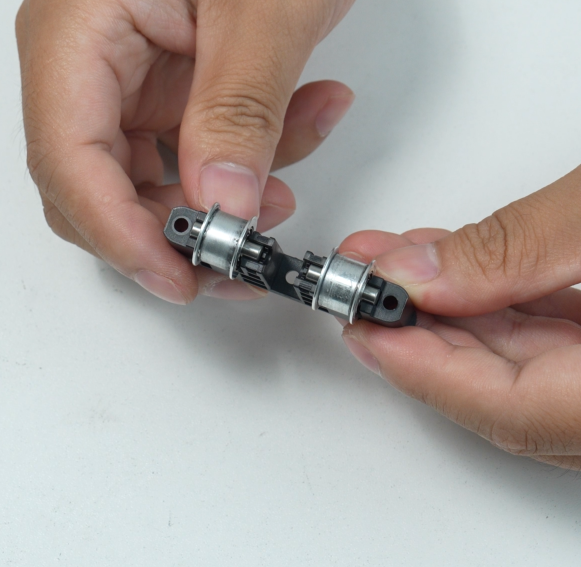

Pasá un eje por el centro de la polea nueva para que quede centrado. Alineá el eje con las ranuras del soporte y después presioná la polea o el eje hasta que ambos extremos del eje estén totalmente metidos en las ranuras. La polea tiene que quedar derecha y girar libremente.
Cuando instales una polea nueva, te recomendamos ponerle un poco de aceite lubricante al eje.

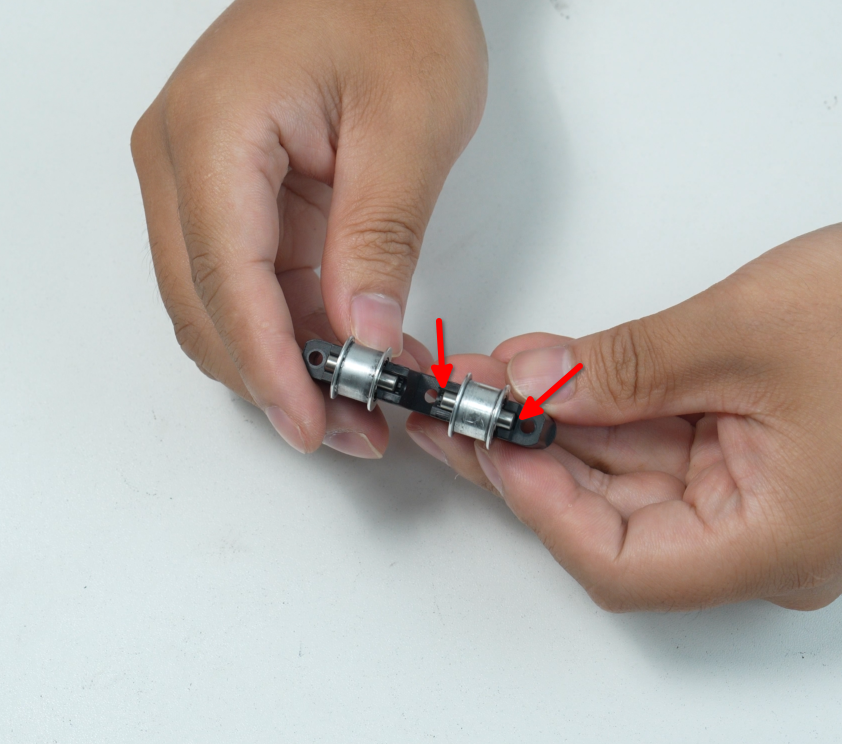

Una vez cambiadas las dos poleas, volvé a instalar el soporte y ajustá los tres tornillos con la llave Allen H2.0.
Paso 4: Ajustar la correa XY

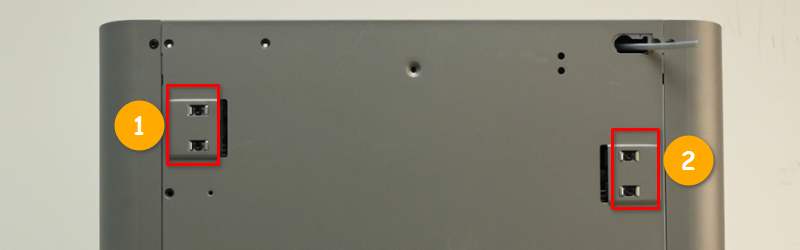

Si no vas a cambiar más poleas, mové el cabezal hacia adelante, hacia atrás y de izquierda a derecha unas 3 a 5 veces. Después, volvé a ajustar los cuatro tornillos de tensión en la parte de atrás de la impresora.
Reemplazo de la polea loca frontal derecha (o izquierda)
Paso 1: Aflojar los tornillos del tensor
Aflojá los dos pares de tornillos del tensor con una llave Allen H2.0 para soltar la correa XY (si es que no está floja todavía de haber cambiado otras poleas).
Paso 2: Sacar la polea loca frontal
Usá la llave Allen H2.0 para sacar los tres tornillos (M2.5x5) del bloque de fijación de la correa y sacá la correa del cabezal.
Sacá los dos tornillos con la llave Allen H2.0 para retirar la tapa de la polea loca en la esquina frontal derecha de la carcasa.

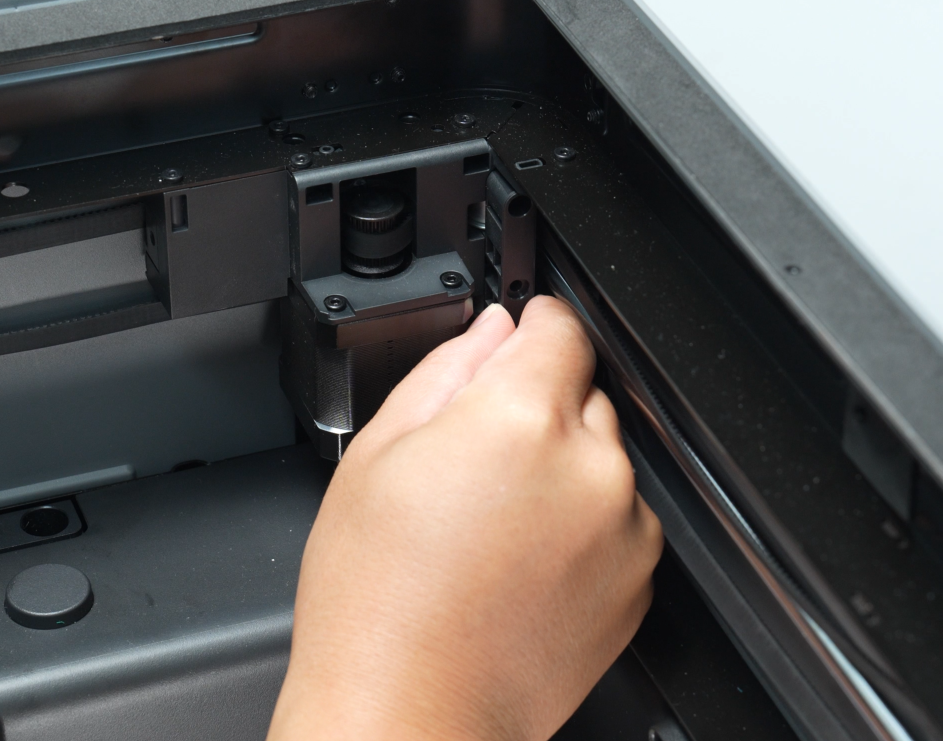

Empujá la correa hacia la polea hasta que esta salga de su ranura. Sacá la polea y el eje para revisarlos y cambialos si hace falta.
Paso 3: Instalar la polea nueva
Poné un eje en la polea, pasá el lazo de la correa por el área de la ranura de la polea como estaba antes de sacarla, y pasá la correa alrededor de la polea.
Cuando instales una polea nueva, te recomendamos ponerle un poco de aceite lubricante al eje.
Empujá la polea y la correa juntas dentro de la ranura. Tironeá ambos lados de la correa desde el otro extremo para ayudar a que la polea entre bien en su posición correcta. Nota: Fijate que el eje no se salga de la polea mientras los acomodás.
Volvé a instalar la tapa de la polea loca y ajustá sus dos tornillos con la llave Allen H2.0.
Volvé a instalar el bloque de fijación de la correa en el cabezal y ajustá el tornillo central; después, ajustá los otros dos tornillos de arriba y abajo con la llave Allen H2.0.
Paso 4: Ajustar la correa XY
Si no vas a cambiar más poleas, mové el cabezal hacia adelante, hacia atrás y de izquierda a derecha unas 3 a 5 veces. Después, volvé a ajustar los cuatro tornillos de tensión en la parte de atrás de la impresora.
Reemplazo de las poleas del tensor XY
Si el soporte del tensor está dañado, vas a tener que cambiar el tensor completo. Por favor, mirá la guía de reemplazo de correas XY para completar ese proceso.
Paso 1: Sacar los componentes que estorben
Podés consultar las siguientes páginas de la wiki para sacar el soporte del bowden tube, el buffer de filamento y el panel trasero, de modo que los dos tensores queden totalmente a la vista.
Paso 2: Sacar el soporte de fijación del tensor XY
Usá la llave Allen H2.0 para desatornillar del todo y sacar ambos tornillos del tensor, junto con sus soportes metálicos. En este ejemplo se muestra el tensor derecho (visto desde el frente de la impresora).
Usá la llave Allen H2.0 para sacar los dos tornillos del soporte de fijación del tensor, y después retirá el soporte, los soportes de montaje del tensor y los resortes.
Paso 3: Sacar la polea loca del tensor XY
Tirá de la correa hasta que el soporte del tensor salga como se ve abajo. Usá una llave Allen para empujar el eje de la polea a través del soporte y liberar la rueda de la polea.
Paso 4: Reinstalar la polea loca del tensor XY
Asegurate de que los dientes de la correa miren hacia afuera y que el pilar del resorte mire hacia arriba.
Poné la rueda de la polea en el soporte del tensor y alineala con los agujeros del eje. Pasá el eje por el soporte y la polea hasta que quede al ras de ambos lados, asegurándote de que el eje esté firme pero la polea gire libremente.
Deslizá el soporte del tensor XY a su lugar sin poner los tornillos todavía.
Paso 5: Reinstalar el soporte de fijación del tensor XY
Volvé a poner el resorte en el soporte del tensor y después el soporte de fijación del tensor. Poné y ajustá los dos tornillos del soporte de fijación.
Volvé a instalar los soportes metálicos y los tornillos de tensión.
Paso 6: Instalar el panel trasero
Podés consultar las páginas de la wiki mencionadas antes para volver a poner el soporte del bowden tube, el buffer de filamento y el panel trasero.
Paso 7: Ajustar la correa XY
Si no vas a cambiar más poleas, mové el cabezal hacia adelante, hacia atrás y de izquierda a derecha unas 3 a 5 veces. Después, volvé a ajustar los cuatro tornillos de tensión en la parte de atrás de la impresora.
Para más detalles, podés mirar: Tensado de correas de la P2S.
Verificación del funcionamiento
Conectá la fuente de alimentación, prendé la impresora, corré el proceso de autodiagnóstico y prestá atención por si hay ruidos raros o errores durante el proceso.
Si tenés algún problema, revisá que las correas y poleas estén bien ubicadas y se muevan correctamente. Si el problema sigue, ponete en contacto con el equipo de atención al cliente de Bambu Lab para que te den una mano.
Notas finales
Esperamos que esta guía te haya sido de ayuda. Si el problema no se resolvió, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o más detalles. Nuestro equipo técnico va a revisar tu pedido y te va a dar una asistencia detallada.
También podés visitar Bambu AI, que puede responderte dudas comunes al toque y guiarte en la operación.
