Guía paso a paso para reemplazar el ensamble del eje X y el carro del toolhead para la P2S.

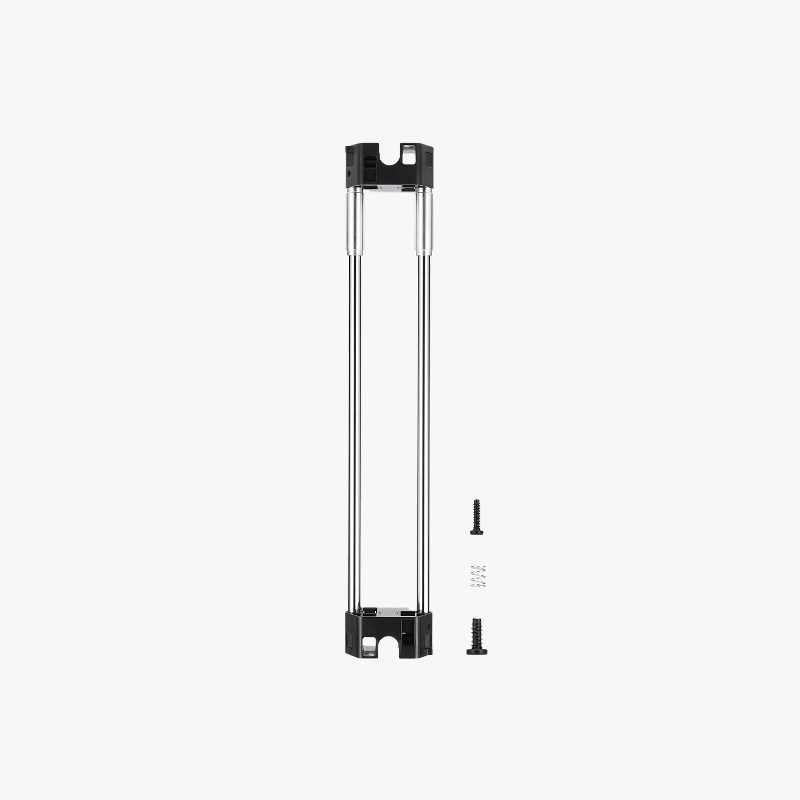

Ensamble del eje X
El ensamble del eje X lleva el toolhead, permitiendo el movimiento a izquierda y derecha mediante el control del motor. A diferencia del diseño de barras de carbono usado en la serie X1/P1, la P2S usa varillas de guía de acero liso. Estas varillas de acero ofrecen un rendimiento similar pero son más fáciles de limpiar y mantener gracias a su superficie lisa.

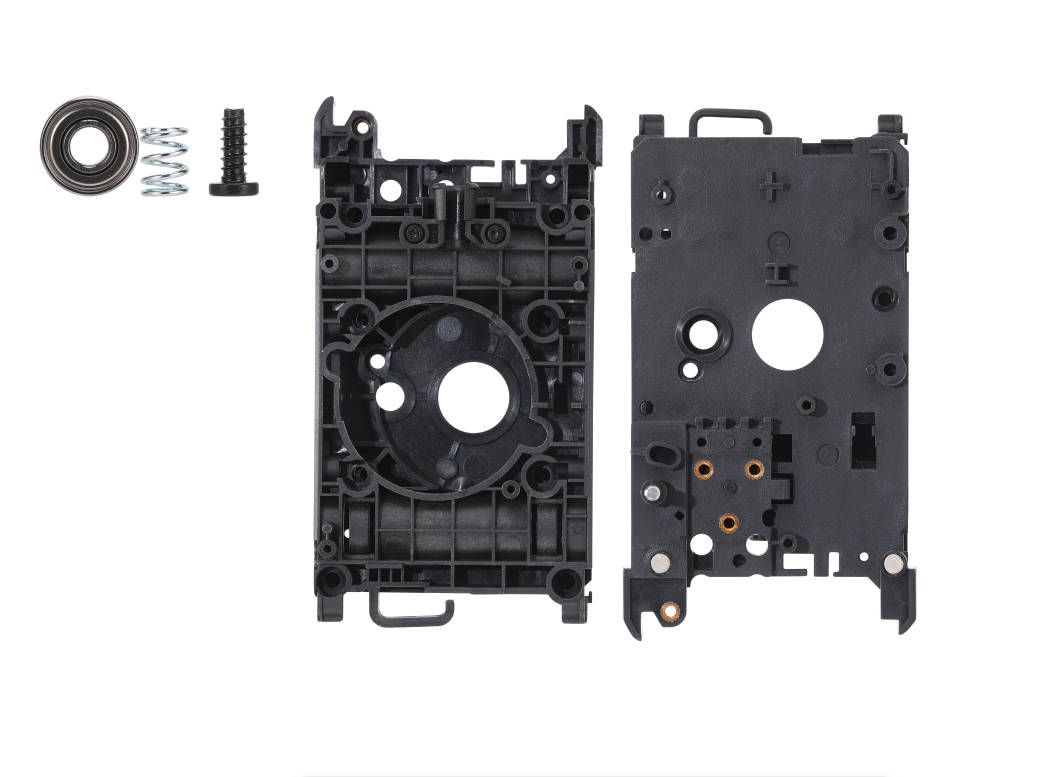

Ensamble del carro del toolhead
El ensamble del carro del toolhead consiste principalmente en las cubiertas delantera y trasera del carro. Está montado sobre el manguito de aluminio y grafito del ensamble del eje X y se mueve a lo largo del eje X por el movimiento de las XY belts.
Nota: No hace falta sacar la carcasa de la impresora cuando reemplaces el ensamble del carro del toolhead.
Cuándo usar esta guía
- El ensamble del eje X está dañado.
- El ensamble del carro del toolhead está dañado.
Herramientas y materiales necesarios
- Nuevo ensamble de eje X o ensamble de carro de toolhead
- Llave hexagonal H1.5
- Llave hexagonal H2.0
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de hacer cualquier tarea de mantenimiento. No hacerlo conlleva un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna pregunta o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir ayuda.
Removiendo el ensamble del eje X / Ensamble del carro del toolhead
Paso 1: Sacá los componentes del toolhead
Referite a las siguientes Wikis para sacar la carcasa del toolhead, el hotend, el ensamble del calentador del hotend y el ventilador del hotend:
- Reemplazo del ensamble del calentador del hotend / Ventilador del hotend de la P2S
Referite a las siguientes Wikis para sacar la palanca del cortador (cutter lever) y el ensamble del extruder:
- Reemplazo de la palanca del cortador (cutter lever)
- Reemplazo de componentes del extruder de la P2S
Referite a la siguiente Wiki para sacar la placa de circuito del toolhead (TH board) y la placa de interfaz de extrusión:
- Reemplazo de la placa de circuito del toolhead de la P2S
Luego desconectá el soporte de la cadena portacable (drag chain) y sacá el cable del toolhead y la cadena portacable del carro.
Referite a la siguiente Wiki para sacar la bobina Eddy:
- Reemplazo del eddy sensor de la P2S
Referite a la siguiente Wiki para sacar el motor del extruder:
- Reemplazo del motor del extruder de la P2S
Paso 2: Sacá el clamp de la correa

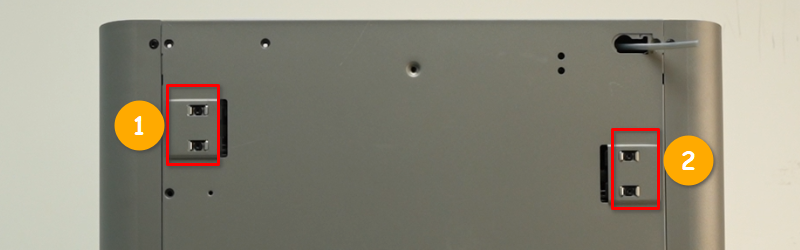

Usá una llave hexagonal H2.0 para aflojar los cuatro tornillos de tensión (solo 1 o 2 vueltas; no los saques) para soltar las XY belts.

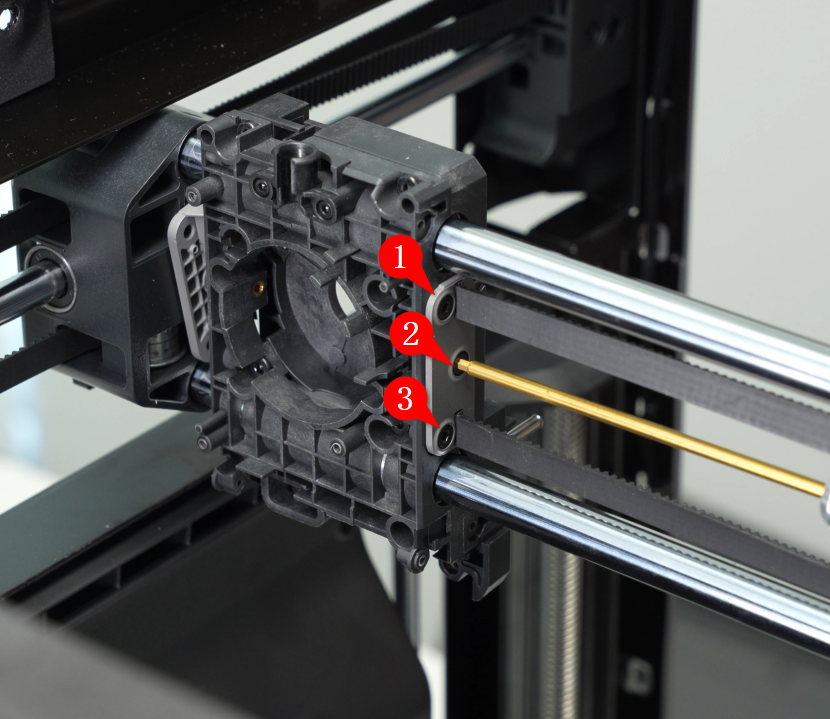

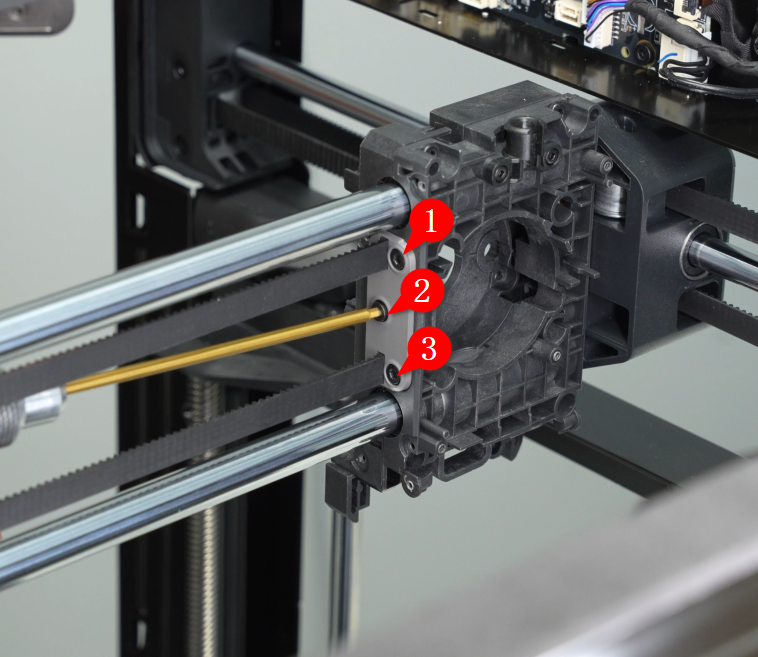

Usá una llave hexagonal H2.0 para sacar los tres tornillos que sujetan el clamp de la correa, luego retiralo. Repetí los mismos pasos para sacar el clamp de la correa del lado opuesto.
Paso 3: Sacá el ensamble del carro del toolhead

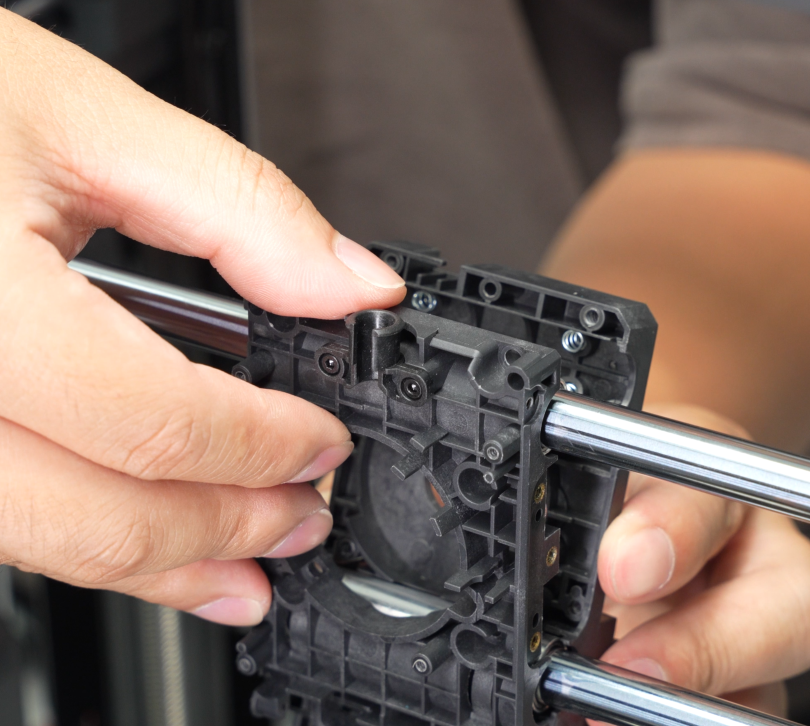

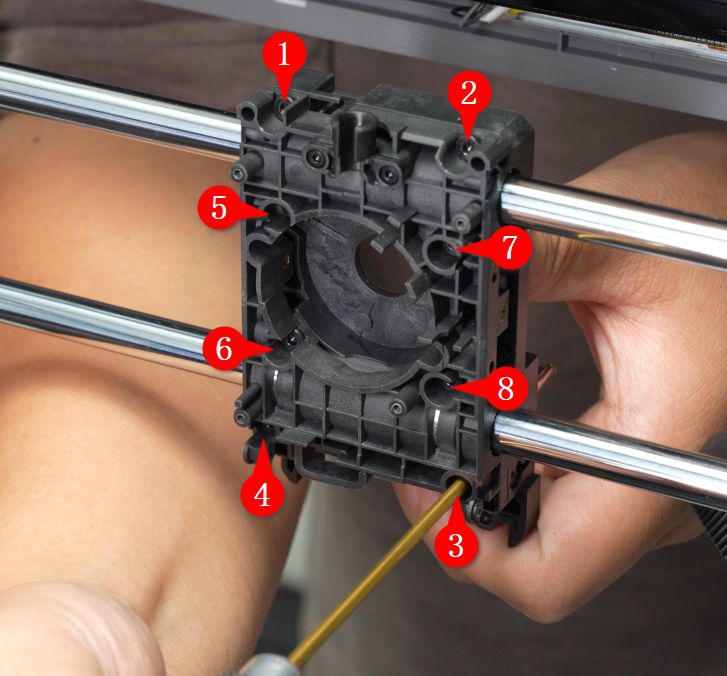

Usá una llave hexagonal H2.0 para sacar los ocho tornillos de montaje. Sujetá tanto la cubierta delantera como la trasera del carro del toolhead, incliná un poco primero la cubierta delantera y luego retirá el carro con cuidado para evitar que los cuatro resortes en la parte superior de la cubierta delantera se caigan.
Los siguientes pasos solo son necesarios cuando se reemplaza el ensamble del eje X.
Paso 4: Sacá la tapa de la placa AP
Referite a esta Wiki para sacar la tapa de la placa AP del marco:
- Reemplazo de la tapa de la placa AP / Luz LED de relleno – Izquierda de la P2S
Paso 5: Sacá la carcasa de la impresora
Sacá el soporte de la guía de filamento, el buffer y el panel trasero:
- Reemplazo del panel trasero de la P2S
Sacá la tapa de la placa AP y el panel lateral izquierdo:
- Reemplazo del panel lateral izquierdo de la P2S
Sacá el ensamble de conmutación de flujo de aire adaptativo y el panel lateral derecho:
- Reemplazo del panel lateral derecho de la P2S
Paso 6: Sacá las XY belts

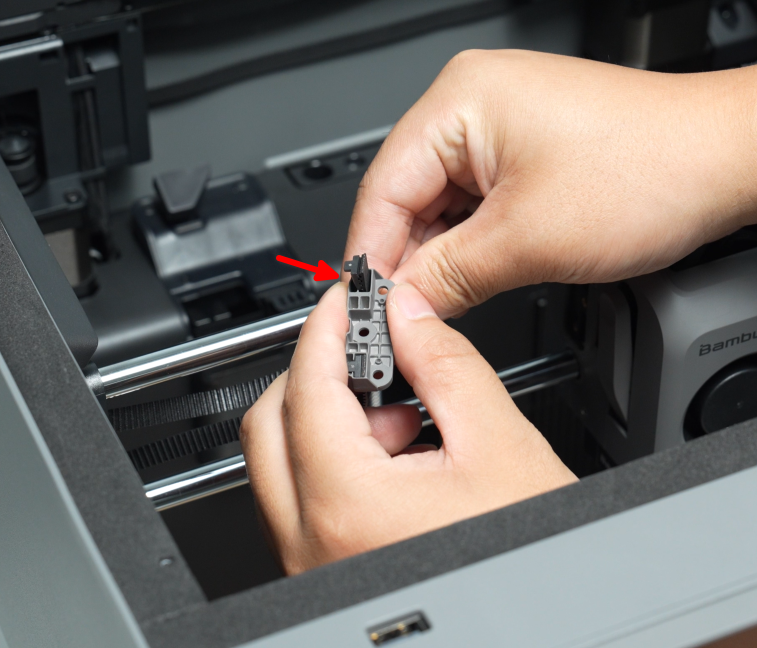

Usá una llave hexagonal para empujar el clamp de la correa ligeramente hacia afuera, luego sacalo de la correa para poder retirarla. Si la correa está floja, podés empujarla directamente para sacar el clamp sin usar la llave hexagonal.

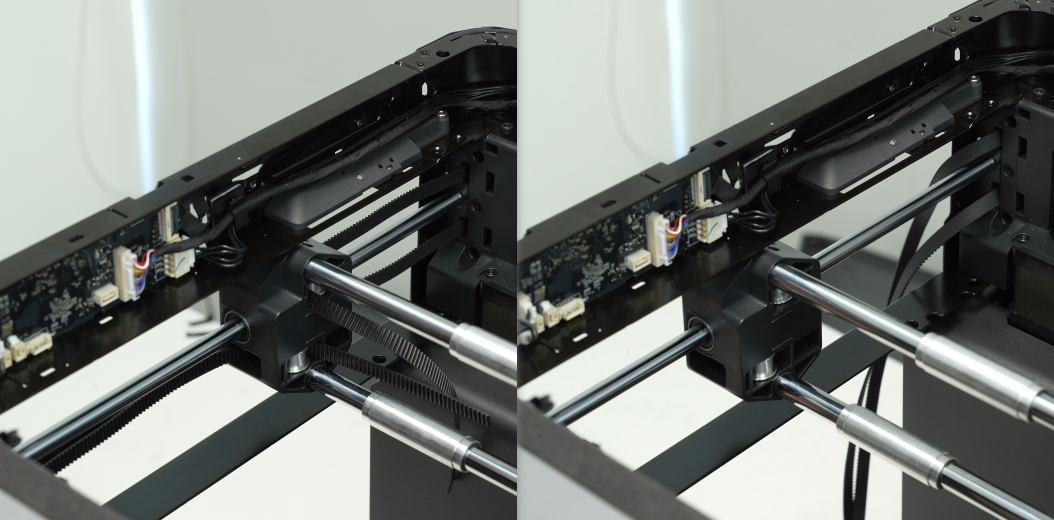

Tirá de las correas en ambos lados del eje X y sacalas de los dos carros del eje Y.
Paso 7: Sacá el ensamble del eje X
Usá una llave hexagonal H1.5 para sacar los cuatro tornillos que sujetan los paneles exteriores de los carros Y, y retirá los paneles de ambos carros Y.
Girá el ensamble del eje X diagonalmente a través de la impresora y sacalo.
Instalando el ensamble del eje X / Ensamble del carro del toolhead
Los pasos 1 a 3 aplican a la instalación del ensamble del eje X. Los pasos del 4 en adelante se comparten tanto para el reemplazo del eje X como para el del carro del toolhead.
Paso 1: Instalá el ensamble del eje X
Colocá el ensamble del eje X diagonalmente en la impresora, alineá los carros Y con los rodamientos lineales Y, luego girá el ensamble del eje X a su posición.
Nota: Después de la instalación, comprobá que los bordes de los rodamientos lineales Y coincidan con los carros Y. Si no lo hacen, empujá los rodamientos para alinearlos. Si sobresalen demasiado, sacalos y volvé a instalarlos.
Antes de instalar el panel, revisá la letra que tiene: Izquierda = L, Derecha = R. El panel marcado con L va en el lado izquierdo de la impresora, cerca del panel lateral izquierdo.
Instalá los paneles izquierdo y derecho y usá una llave hexagonal H1.5 para apretar los ocho tornillos (cuatro de cada lado).
Paso 2: Pasá las XY belts
Doblá el extremo de la correa para que sea más fácil pasarla por el carro Y.

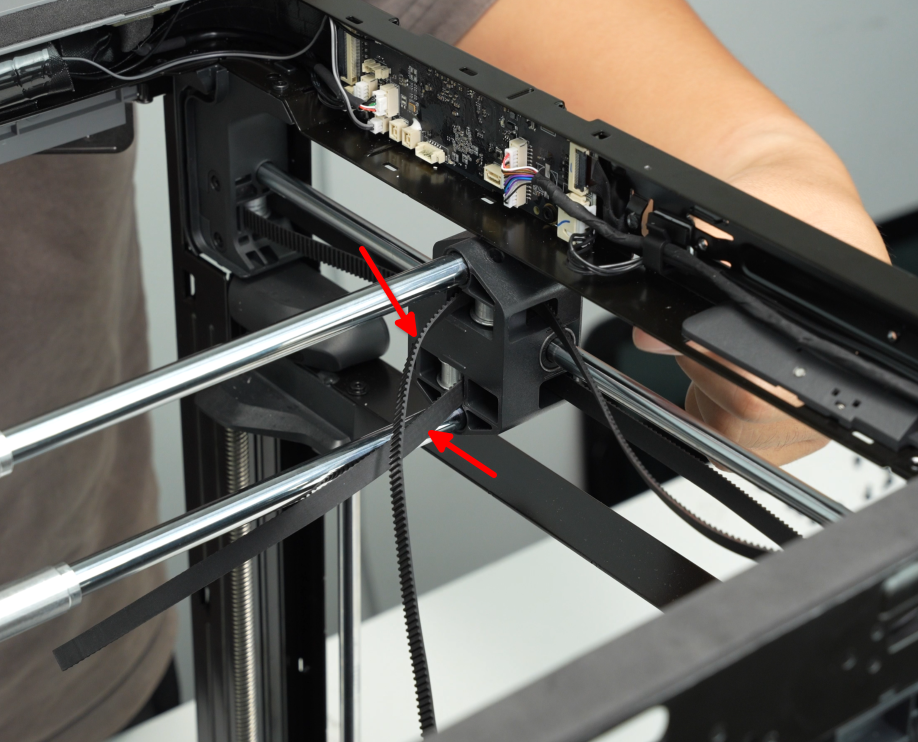

Pasá la correa por la polea loca en el carro Y como se muestra en la imagen de abajo.
Primero pasá la correa a través del carro Y, luego por la polea loca delantera y finalmente por la polea loca inferior.

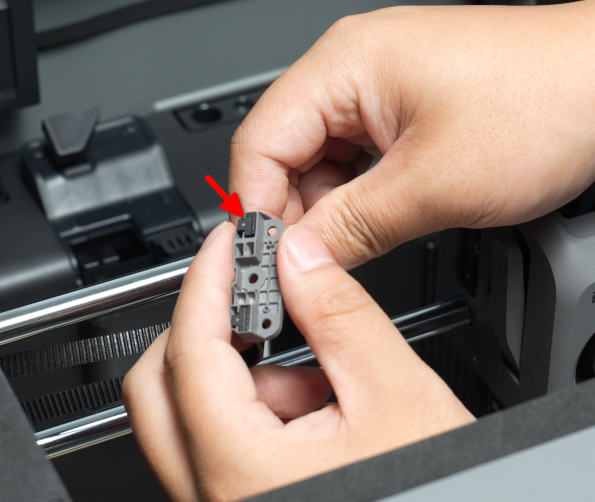

Pasá la correa a través del clamp de la correa, alineá los dientes del clamp con los dientes de la correa, asegurándote de que el punto elevado esté en el extremo de la correa. Luego tirá de la correa para enganchar el clamp y la correa juntos dentro del clamp de la correa.
Instalá la otra XY belt usando el mismo método.
Paso 3: Instalá la carcasa de la impresora
Instalá el panel lateral derecho y el ensamble de conmutación de flujo de aire adaptativo:
- Reemplazo del panel lateral derecho de la P2S
Instalá el panel lateral izquierdo y la tapa de la placa AP:
- Reemplazo del panel lateral izquierdo de la P2S
Instalá el panel trasero, el buffer y el soporte de la guía de filamento:
- Reemplazo del panel trasero de la P2S
Paso 4: Instalá el ensamble del carro del toolhead

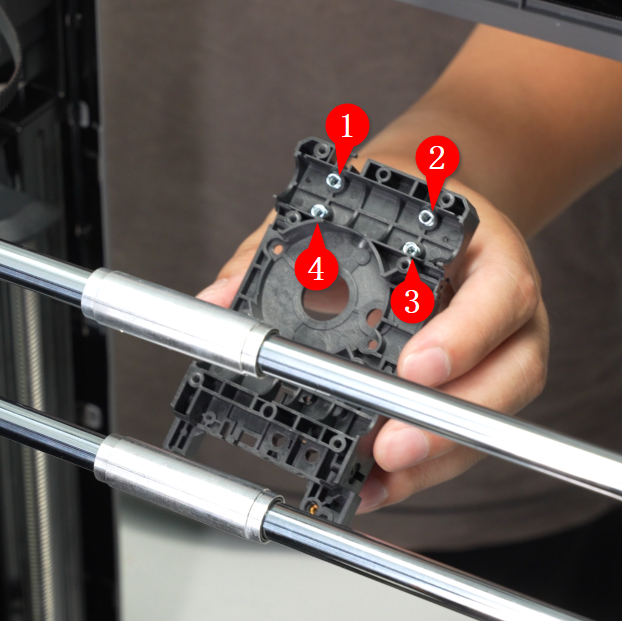

Antes de la instalación, verificá que los resortes estén en la cubierta delantera del carro del toolhead.
Alineá los dos manguitos de aluminio en el eje X verticalmente. Posicioná la parte inferior de la cubierta delantera del carro del toolhead contra los manguitos, luego girá lentamente la cubierta delantera hasta que la parte superior haga contacto con los manguitos.
A continuación, instalá la cubierta trasera del carro del toolhead y usá una llave hexagonal H2.0 para apretar los ocho tornillos en patrón diagonal.
Paso 5: Instalá el clamp de la correa
Primero, instalá el clamp de la correa derecho (cerca del panel lateral derecho) en el toolhead y apretá los tres tornillos con una llave hexagonal H2.0.
Empujá el toolhead hacia la parte trasera derecha, luego instalá firmemente el clamp de la correa del otro lado en el toolhead y apretá los tres tornillos con una llave hexagonal H2.0.
Empujá manualmente el carro del toolhead hacia adelante y hacia atrás a lo largo de las direcciones XY lo más posible, unas 3 a 5 veces, luego apretá los cuatro tornillos de tensión con una llave hexagonal H2.0.
Paso 6: Instalá los componentes en el toolhead
Instalá el motor de extrusión:
- Reemplazo del motor del extruder de la P2S
Instalá el eddy sensor del nozzle:
- Reemplazo del eddy sensor de la P2S
El eddy sensor debe ser ajustado manualmente después de que todos los componentes estén instalados.
Instalá el soporte de la cadena portacable, conectá los cables del toolhead y la cadena portacable al carro del toolhead, luego instalá la placa de circuito del toolhead.
- Reemplazo de la placa de circuito del toolhead de la P2S
Instalá el ensamble del extruder y la palanca del cortador.
- Reemplazo de componentes del extruder de la P2S
- Reemplazo de la palanca del cortador (cutter lever)
Instalá el ensamble del calentador del hotend, el ventilador del hotend, la carcasa del toolhead y el hotend.
- Reemplazo del ensamble del calentador del hotend / Ventilador del hotend de la P2S
Paso 7: Ajustá el eddy sensor
Referite a la siguiente Wiki para ajustar la posición de la bobina Eddy:
- Ajuste del eddy sensor de la P2S
Verificando el éxito
Conectá la energía, prendé la impresora y ejecutá el proceso de calibración de la máquina para confirmar que se complete con éxito.
Si ocurre algún problema, revisá todos los pasos del reemplazo, asegurate de que todos los componentes estén instalados correctamente e intentá de nuevo. Si el problema persiste, contactate con el soporte de Bambu Lab para obtener más ayuda.
Notas finales
Esperamos que esta guía te haya brindado un apoyo claro y práctico. Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí tus logs recientes de la impresora y fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu solicitud y te dará asistencia detallada. También podés visitar Bambu AI, que puede responder al instante preguntas comunes y darte orientación operativa.
