Esta wiki te muestra cómo reemplazar el conjunto del interruptor de encendido de la P2S/X2D.
Conjunto del interruptor de encendido

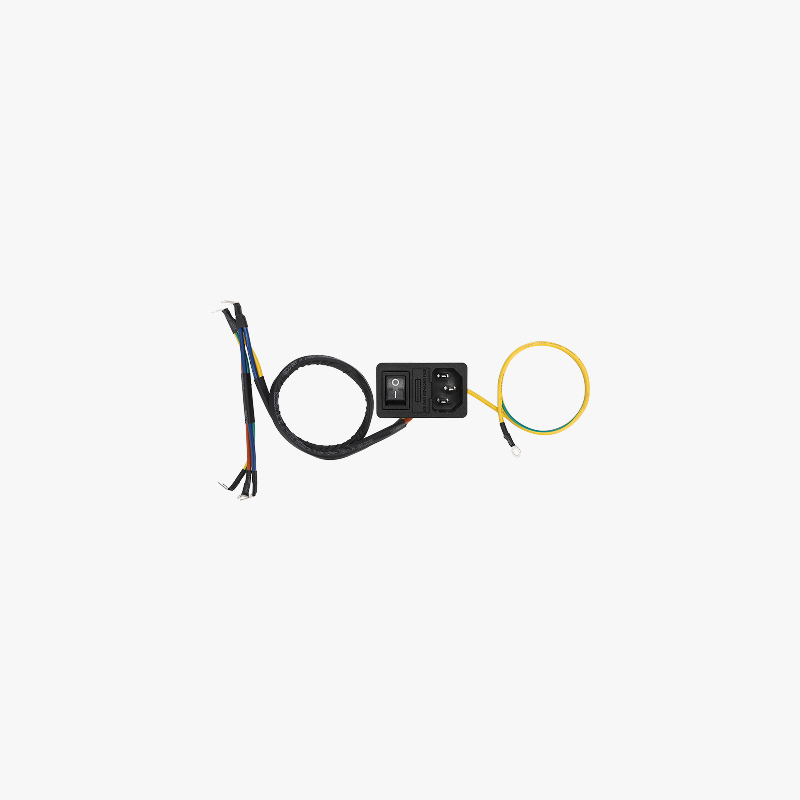

El conjunto del interruptor de encendido, ubicado en la parte trasera de la impresora, consiste en la toma del cable de alimentación, un interruptor que controla la energía de la impresora y los cables que conectan la fuente de alimentación, la placa de CA y el cable de tierra.
Los accesorios del conjunto del interruptor de encendido incluyen:
- Conjunto del interruptor de encendido * 1
- Tornillo STW3.5x6 * 1
Cuándo usar esta guía
Usá esta guía si el conjunto del interruptor de encendido está dañado.
Advertencia de seguridad
¡IMPORTANTE!
Apagá siempre la impresora y desconectala antes de realizar cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar ni presionar cables, conectores o placas de circuito expuestos. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toqués con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Cómo sacar el conjunto del interruptor de encendido

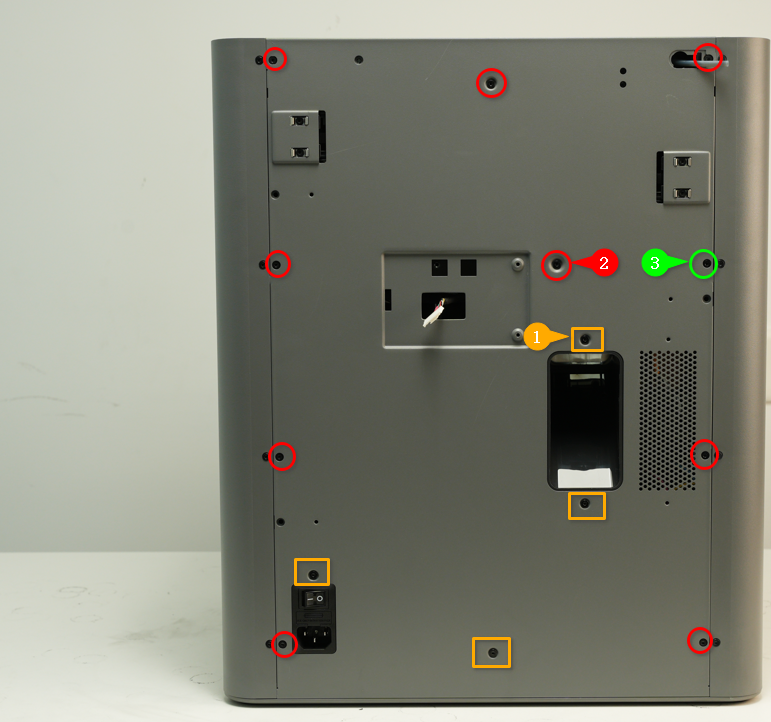

Paso 1: Sacá el soporte del tubo de PTFE, el buffer de filamento y el panel trasero
Podés consultar la sección de instalación de la siguiente wiki para instalar el soporte del tubo de PTFE, el buffer de filamento y el panel trasero en secuencia.
Consultá la siguiente Wiki para sacar el soporte del tubo de PTFE:
Reemplazo del soporte del tubo de PTFE

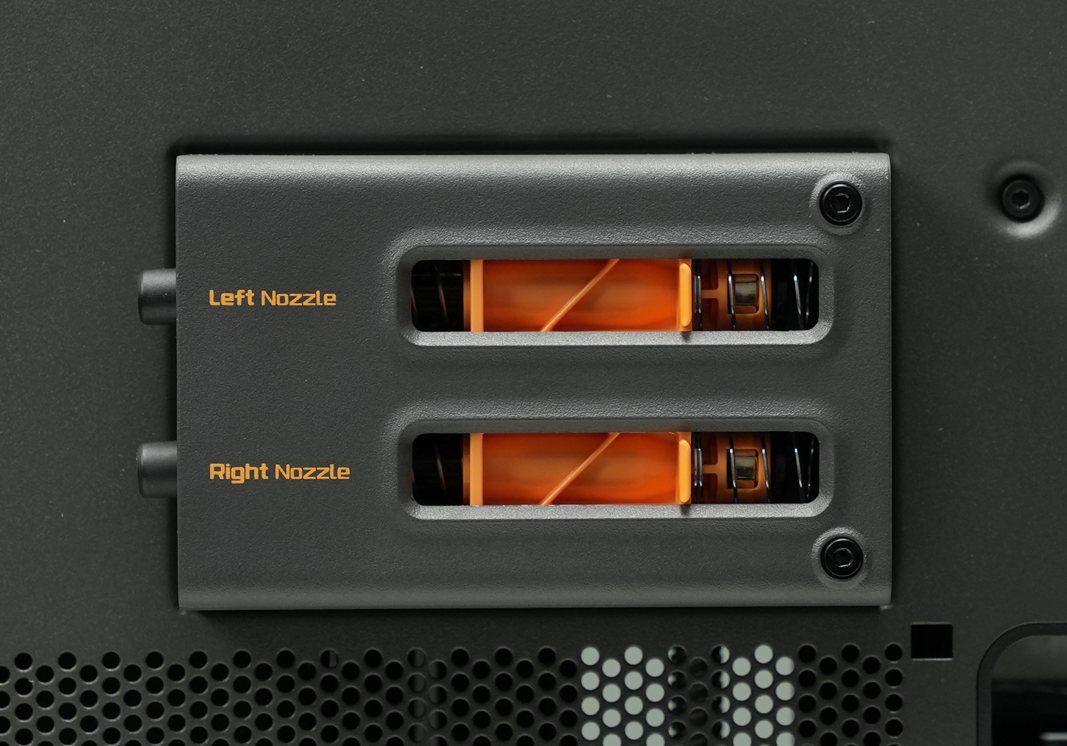

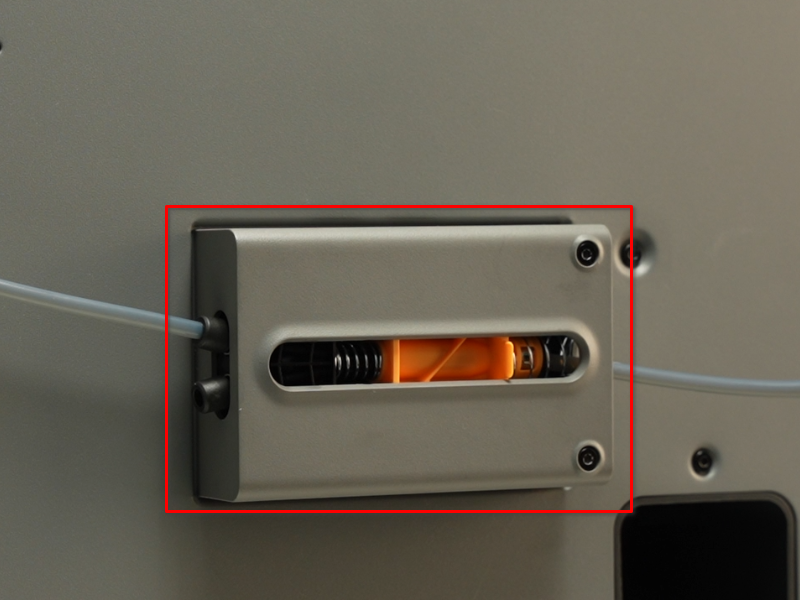

Consultá la Wiki correspondiente a tu modelo de impresora para sacar el buffer de filamento: P2S | X2D

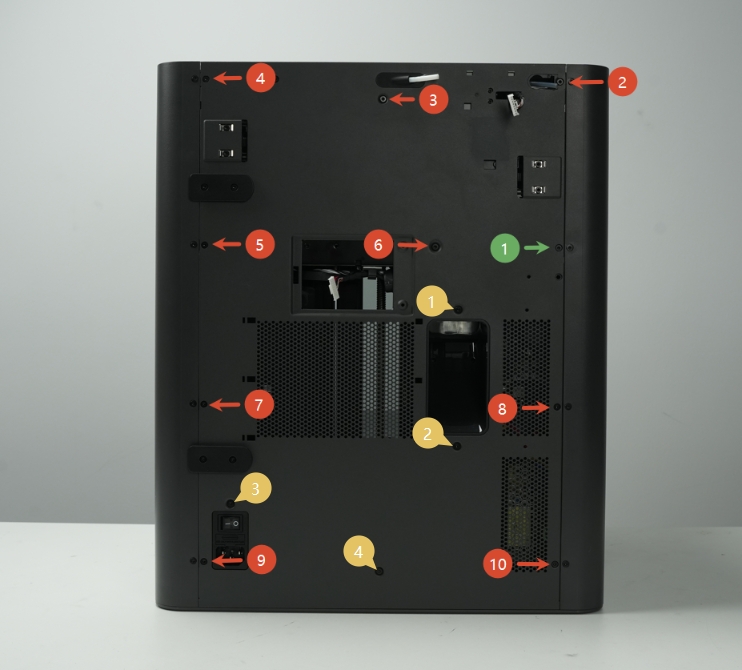

Consultá la Wiki correspondiente a tu modelo de impresora para sacar el panel trasero: P2S | X2D

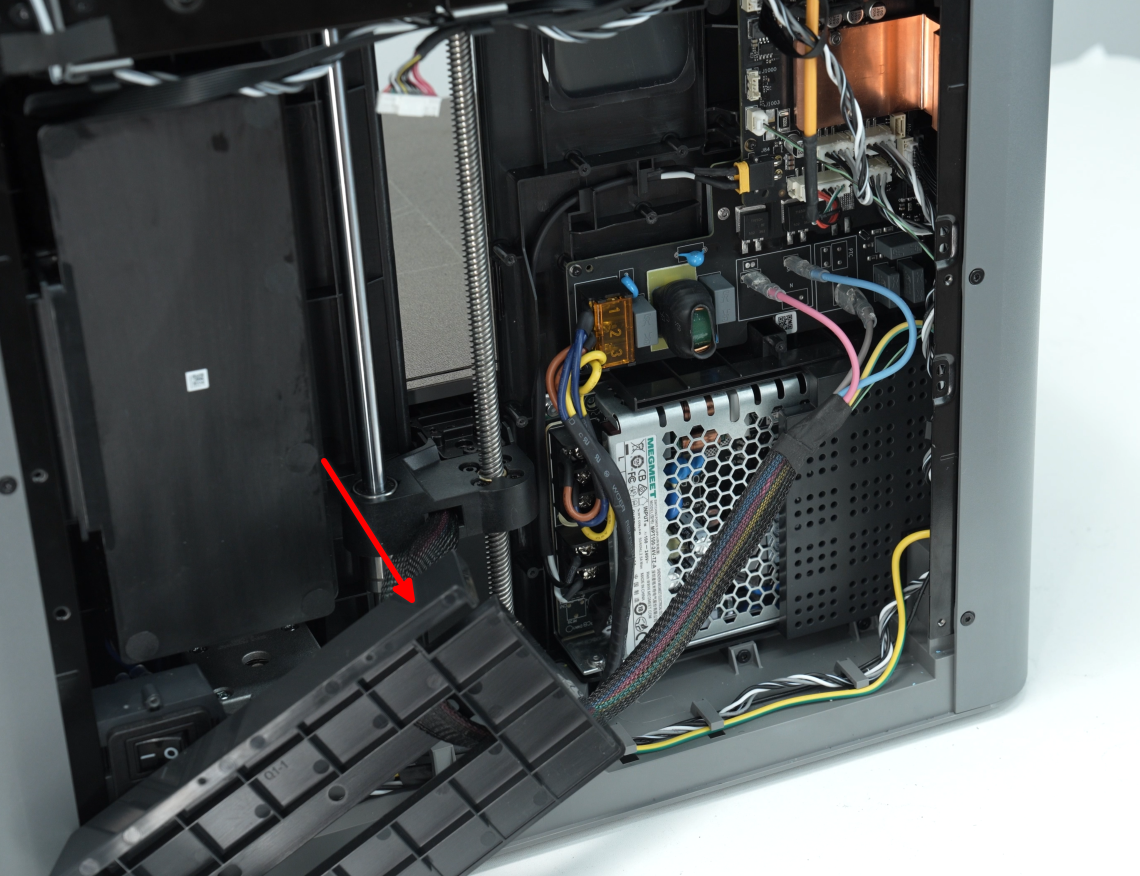

Paso 2: Sacá la rampa de purga

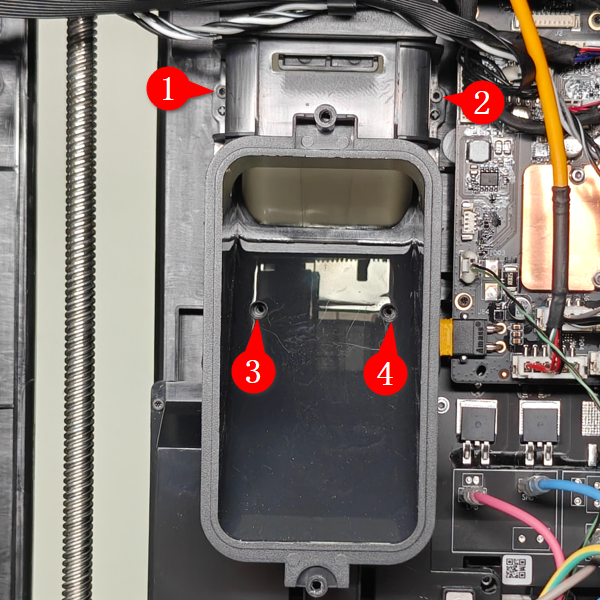

Usá una llave Allen H1.5 para sacar los cuatro tornillos BT2x5 y después retirá la rampa de purga.
Paso 3: Sacá la tapa de la fuente de alimentación

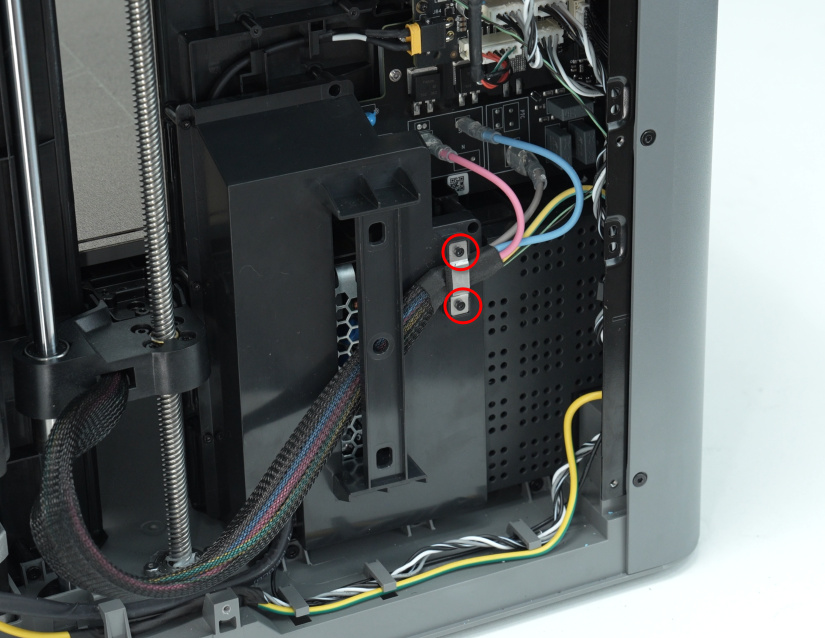

Usá una llave Allen H1.5 para sacar los dos tornillos BT2x5 que sujetan la abrazadera del cable de la cama caliente y retirá la abrazadera.

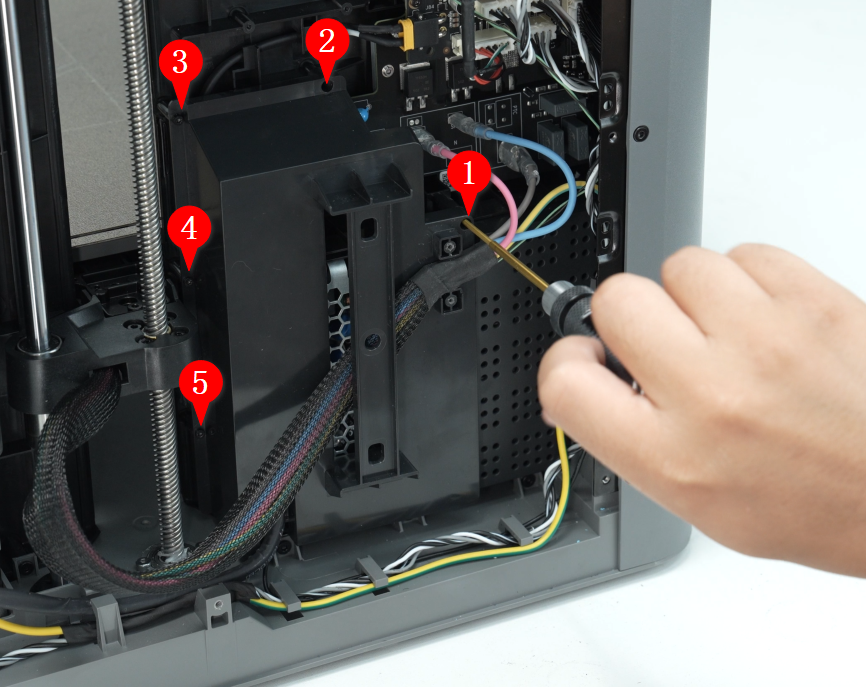

Usá una llave Allen H1.5 para sacar los cinco tornillos BT2x5 que sujetan la tapa de la placa de CA. Después retirá la tapa y dejala a un lado (no hace falta desconectar los cables de la cama caliente de la tapa de la fuente) para facilitar el retiro posterior de la fuente de alimentación.

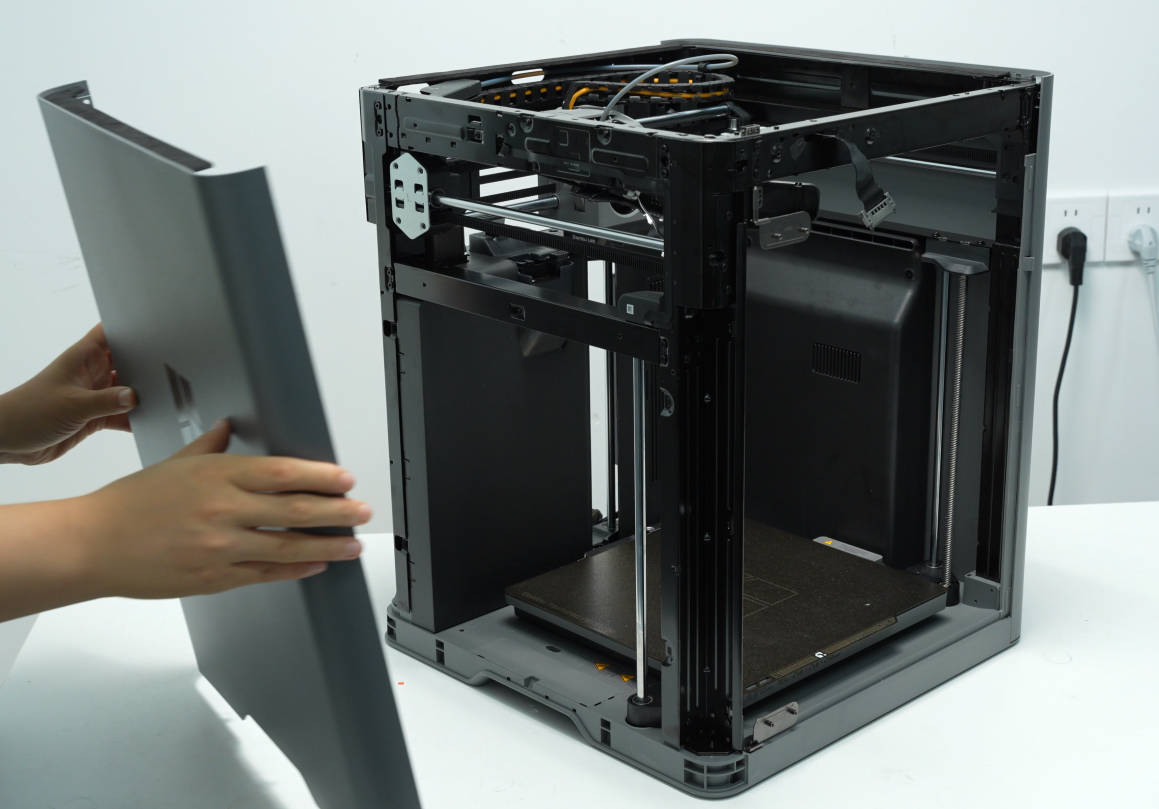

Paso 4: Sacá el panel lateral izquierdo
Por favor, consultá la wiki sobre el reemplazo del panel lateral izquierdo para ver las instrucciones sobre cómo sacarlo.
Paso 5: Sacá el conjunto del interruptor de encendido

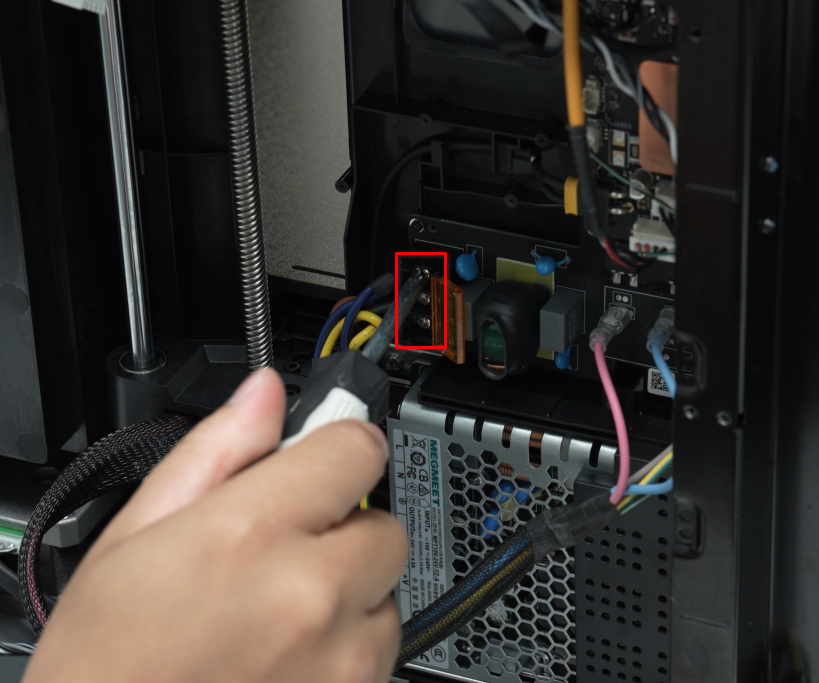

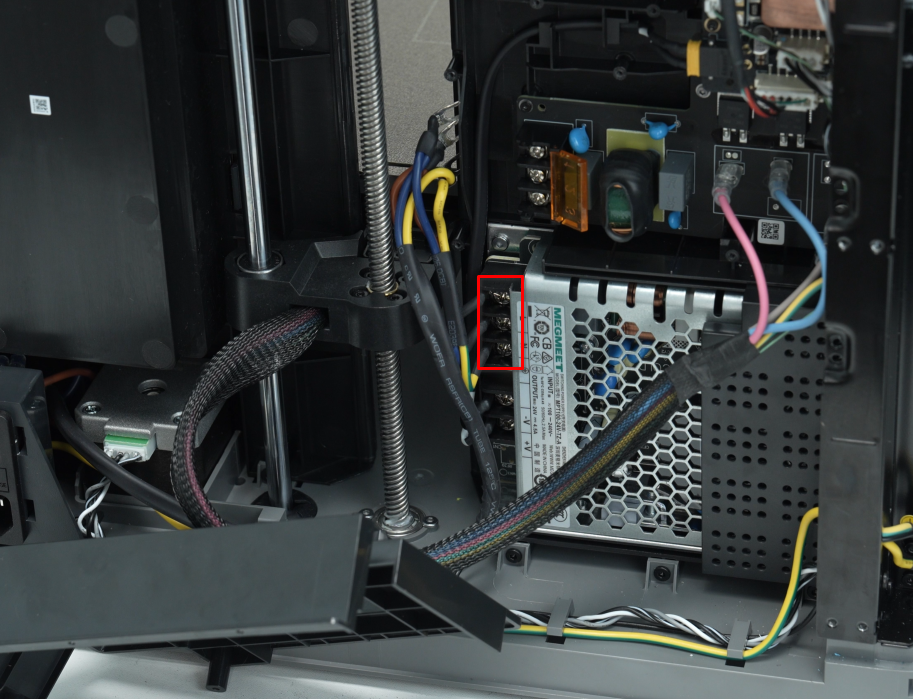

Usá un destornillador Phillips para aflojar los tornillos tanto de la placa de CA como de la fuente de alimentación y después tirá de los cables para sacarlos.
Usá una llave Allen H2.0 para sacar el tornillo STW3.5x6 que sujeta el cable de tierra y después desconectá el cable de tierra.
Sacá la cinta del mazo de cables y después retirá los cables de los clips, trabajando de derecha a izquierda.
Usá una herramienta plana para hacer palanca y abrir los cuatro clips a través de las cuatro aberturas en ambos lados del marco del conjunto del interruptor de encendido y después soltá el conjunto.
Instalación del conjunto del interruptor de encendido
Paso 1: Instalá el conjunto del interruptor de encendido
Pasá todos los cables del nuevo conjunto del interruptor de encendido a través del marco de la toma, empujá la toma hacia adentro y asegurala en su lugar trabando los clips.
Insertá los cables de izquierda a derecha en los clips de cables en orden y después poné cinta.
A continuación, pasá el cable de tierra a través de la columna y usá una llave Allen H2.0 para ajustar el tornillo STW3.5x6, asegurando el cable de tierra al travesaño.
Insertá los cables en la placa de CA y en la fuente de alimentación y después ajustá los tornillos con un destornillador Phillips.
Paso 2: Instalá el panel lateral izquierdo
Por favor, consultá la wiki sobre el reemplazo del panel lateral para ver las instrucciones de instalación.
Paso 3: Instalá la tapa de la fuente de alimentación
Acomodá los cables de alimentación, presionalos en el espacio entre la fuente y el revestimiento y después instalá la tapa de protección de energía. Asegurate de pasar los cables de alimentación por la ranura en la parte inferior de la tapa y usá una llave Allen H1.5 para ajustar los cinco tornillos BT2x5 en secuencia.
Insertá los cables de la cama caliente en la ranura de cables de la tapa de la placa de CA y usá una llave Allen H1.5 para ajustar los dos tornillos BT2x5 para asegurar la abrazadera.
Paso 4: Instalá la rampa de purga
Alineá la rampa de purga con los agujeros de los tornillos en la impresora y usá una llave Allen H1.5 para ajustar los cuatro tornillos BT2x5.
Paso 5: Instalá el panel trasero
Podés consultar la sección de instalación de la siguiente wiki para instalar el panel trasero, el buffer de filamento y el soporte del tubo de PTFE en secuencia.
Consultá la Wiki correspondiente a tu modelo de impresora para instalar el panel trasero: P2S | X2D
Consultá la Wiki correspondiente a tu modelo de impresora para instalar el buffer de filamento: P2S | X2D
Consultá la siguiente Wiki para instalar el soporte del tubo de PTFE: Reemplazo del soporte del tubo de PTFE
Verificación del funcionamiento
Conectá la alimentación, prendé la impresora y realizá la calibración del dispositivo. Si la calibración es exitosa, el reemplazo se completó correctamente.
Esperamos que esta guía te haya sido de ayuda práctica y clara. Si el problema persiste, por favor envíanos un ticket de soporte e incluí los registros (logs) recientes de tu impresora junto con fotos u otros detalles adicionales. Nuestro equipo técnico revisará tu pedido y te dará asistencia detallada. También podés visitar Bambu AI, que puede responder preguntas comunes al instante y darte guías operativas.
