Esta guía te muestra cómo reemplazar el cable del toolhead de la P2S.
Contenidos de la página
- Cable del toolhead
- Cuándo usar esta guía
- Advertencia de seguridad
- Cómo quitar el cable del toolhead
- Cómo instalar el cable del toolhead
- Verificación de funcionamiento
- Notas finales
Cable del toolhead
El cable del toolhead conecta la placa MC de la impresora con la placa TH y sirve como línea de comunicación para el control y el intercambio de datos del toolhead.
Los accesorios para el cable del toolhead incluyen lo siguiente:

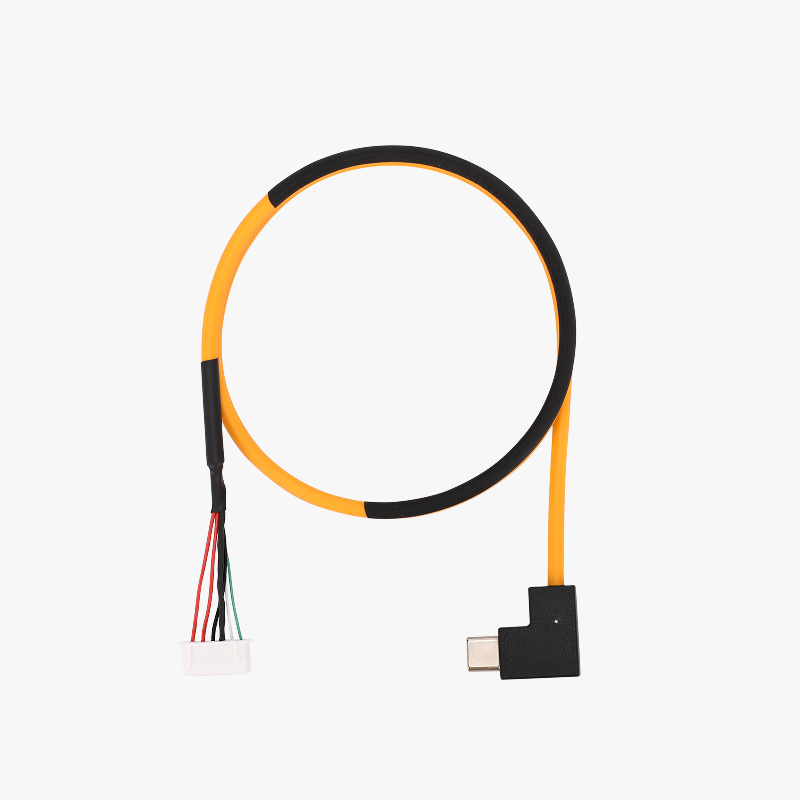

- 1 Cable del toolhead
Cuándo usar esta guía
- El cable del toolhead está dañado.
- El soporte técnico de Bambu Lab determinó que es necesario reemplazar el cable del toolhead.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la alimentación de la impresora antes de realizar cualquier trabajo de mantenimiento. Si no lo hacés, corrés el riesgo de sufrir un choque eléctrico, un cortocircuito y causar daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar ni presionar ningún cable expuesto, conector o placa de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna pregunta o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Cómo quitar el cable del toolhead
Paso 1: Quitar el soporte del tubo de PTFE, el Filament Buffer y el panel trasero
Consultá la sección de desmontaje de las guías a continuación para quitar el soporte del tubo de PTFE, el Filament Buffer y el panel trasero en orden:
- Reemplazo del soporte del tubo de PTFE
- Reemplazo del Filament Buffer

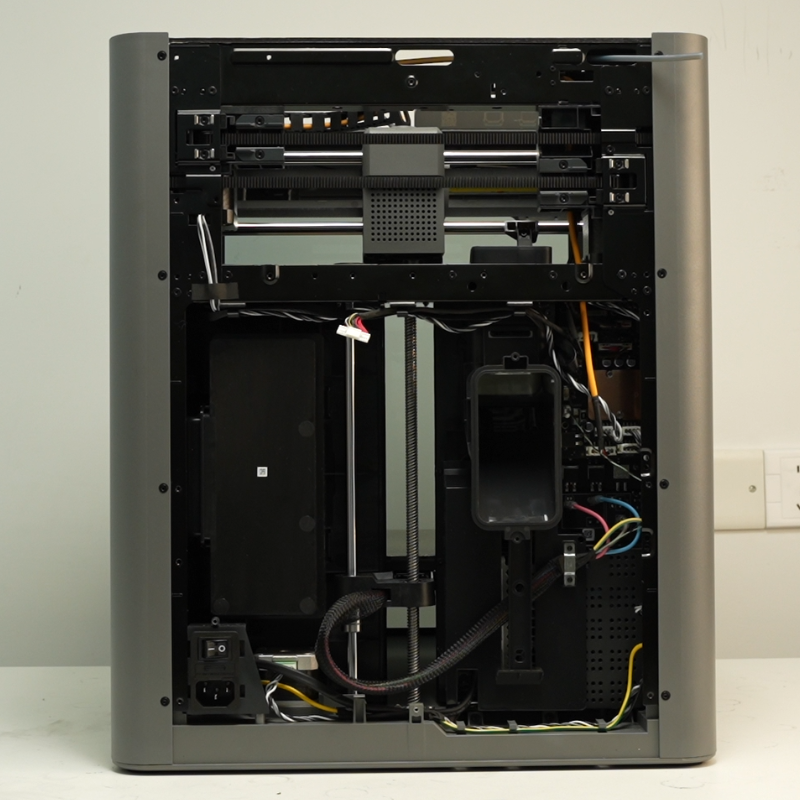

- Reemplazo del panel trasero

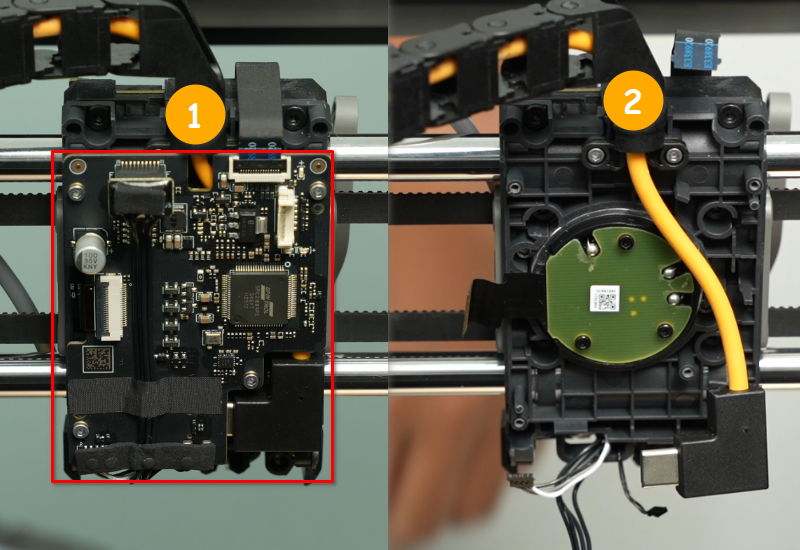

Paso 2: Quitar la placa TH
Consultá la página de la wiki "Reemplazo de la placa de circuito del toolhead" para quitar la placa TH.
Al quitar la carcasa del toolhead, solo se debe retirar la tapa trasera del mismo.
Paso 3: Quitar la tapa de la placa AP
Podés consultar esta wiki para quitar la tapa de la placa AP: Reemplazo de la tapa de la placa AP
Paso 4: Quitar el cable del toolhead

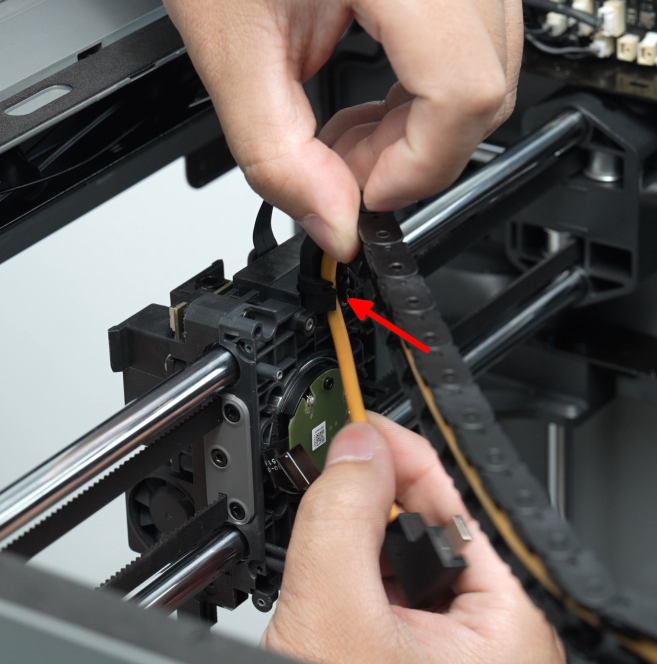

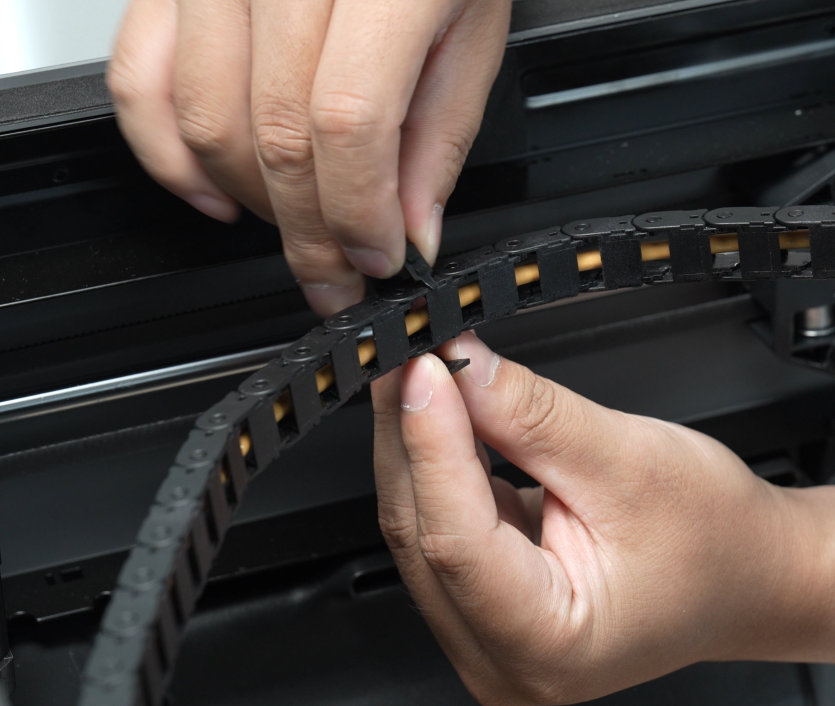

Abrí el soporte de la cadena de cables y sacá la hebilla de la cadena.

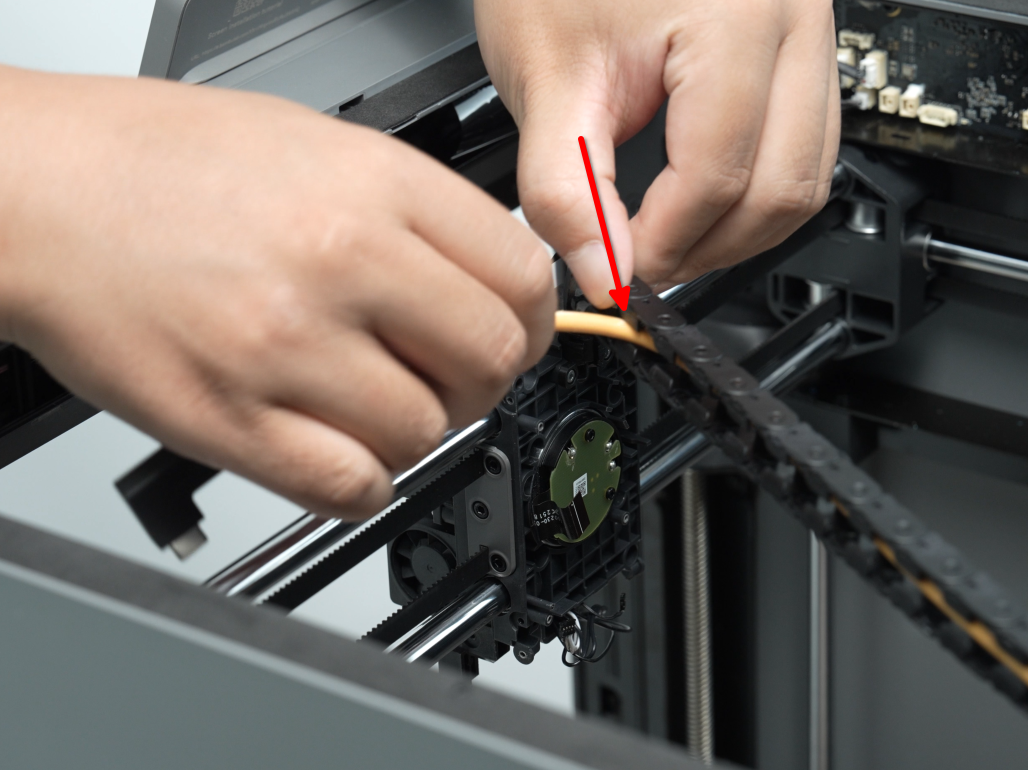

Girá el soporte de la cadena para liberar el cable del toolhead.

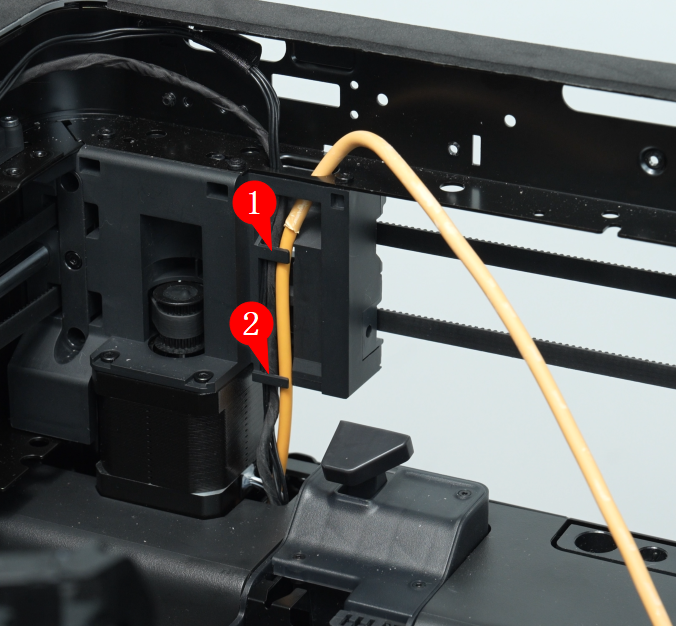

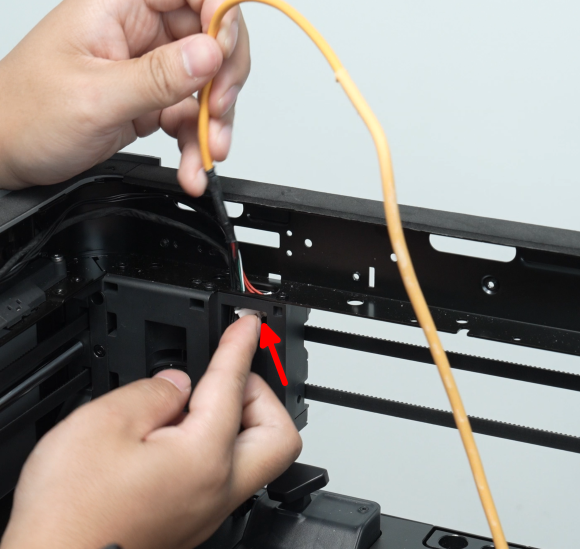

Desconectá el cable del toolhead de la placa MC, soltalo de los dos clips del chasis uno por uno y luego tiralo hacia arriba para sacarlo.
Cómo instalar el cable del toolhead
Paso 1: Conectar el cable del toolhead a la placa MC

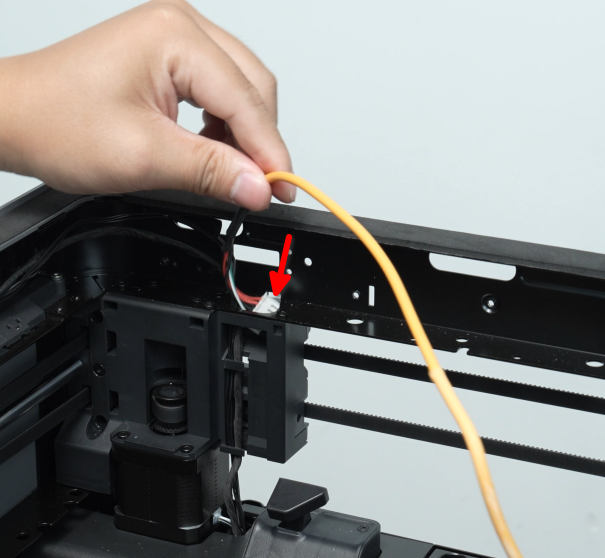

Pasá el extremo del cable del toolhead que se conecta a la placa MC a través de los agujeros en la parte superior del chasis y el recubrimiento interno.

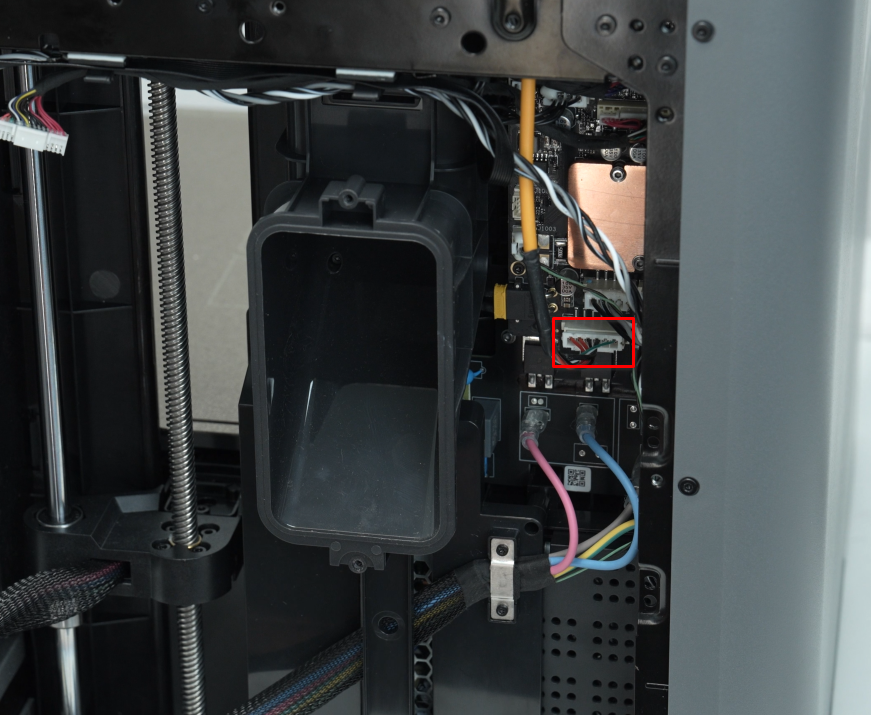

Conectá el cable del toolhead a la placa MC y acomodá los cables de forma prolija.
Paso 2: Instalar el cable del toolhead en la cadena de cables

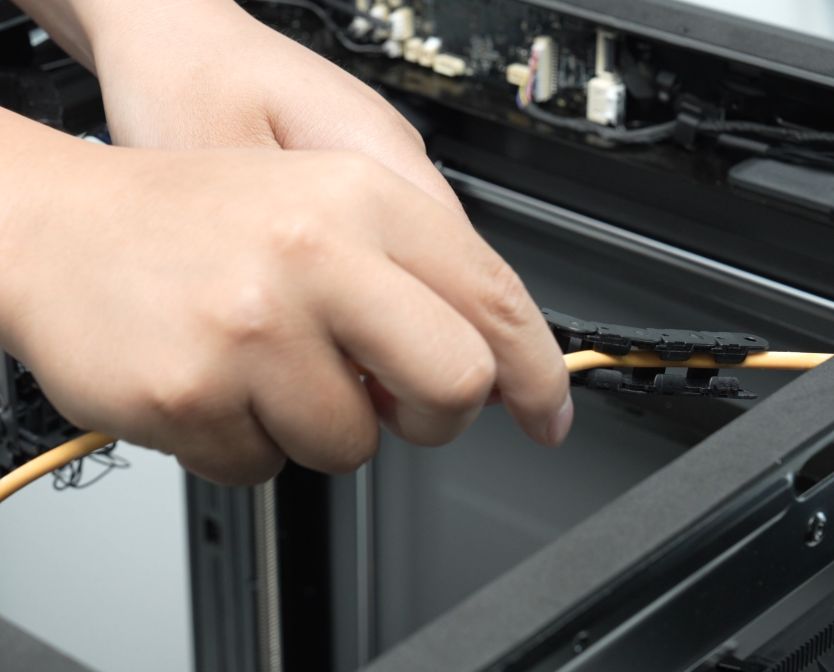

Asegurá el cable del toolhead dentro de la cadena de cables.

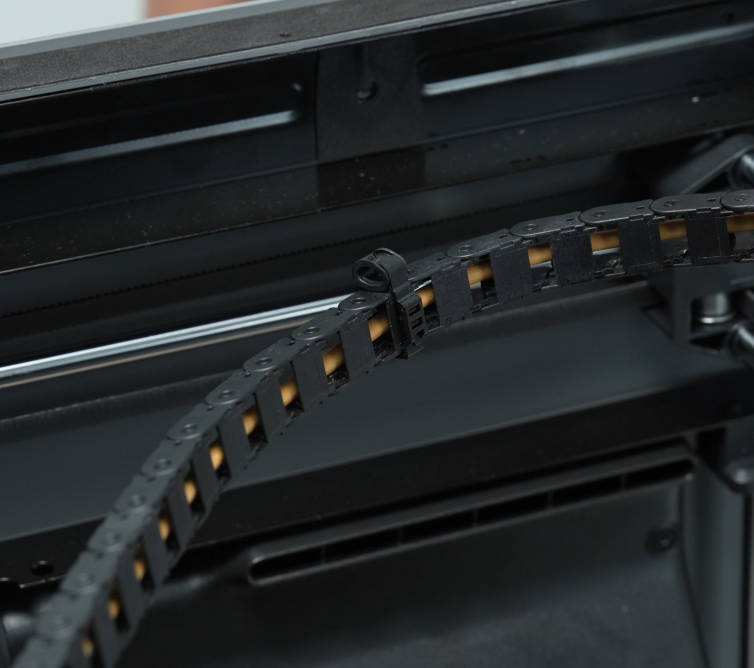

Empezando desde el lado del toolhead, instalá el clip de la cadena en la sección número 12 de la misma.
Paso 3: Instalar la placa TH
Consultá la página de la wiki "Reemplazo de la placa de circuito del toolhead" para instalar la placa TH y la carcasa del toolhead.
Paso 4: Instalar la tapa de la placa AP
Podés consultar esta wiki para instalar la tapa de la placa AP: Reemplazo de la tapa de la placa AP
Paso 5: Instalar el panel trasero, el Filament Buffer y el soporte del tubo de PTFE
Podés consultar la sección de instalación de las wikis a continuación para instalar el panel trasero, el Filament Buffer y el soporte del tubo de PTFE en orden:
- Reemplazo del panel trasero
- Reemplazo del Filament Buffer
- Reemplazo del soporte del tubo de PTFE
Verificación de funcionamiento
Conectá la fuente de alimentación, encendé la impresora y realizá la calibración del dispositivo. Si la calibración sale bien, el reemplazo fue exitoso.
Notas finales
Esperamos que esta guía te haya brindado un apoyo claro y práctico. Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu solicitud y te dará asistencia detallada. También podés visitar Bambu AI, que puede responder al toque preguntas comunes y darte orientación operativa.
