Esta guía te muestra cómo reemplazar la carcasa del cabezal de la P2S.
Carcasa del cabezal
La carcasa del cabezal de impresión consiste en tres partes principales:

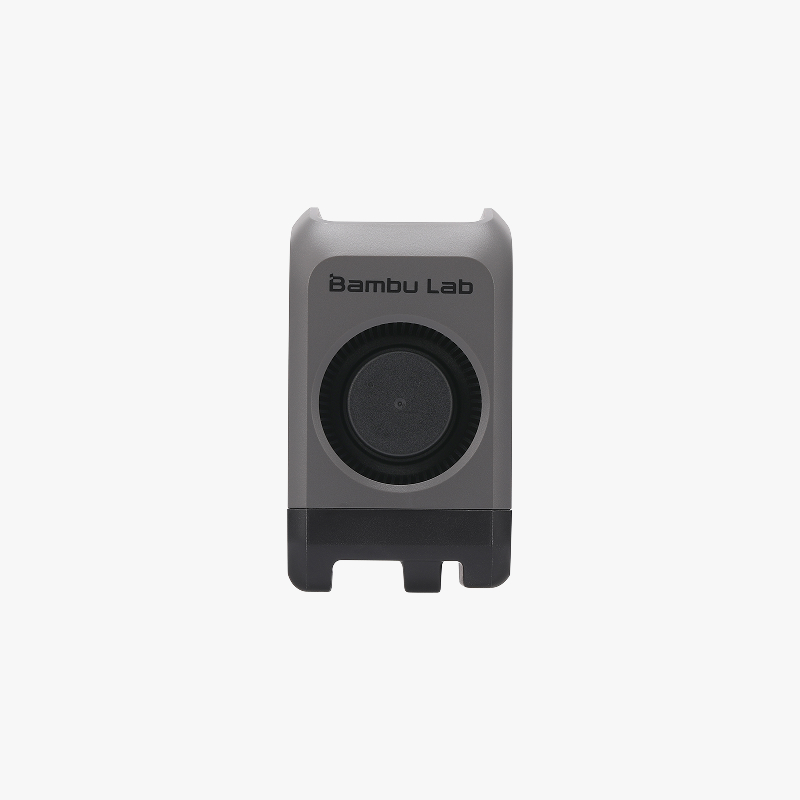

- Conjunto de la tapa frontal del cabezal: Incluye la carcasa de la tapa frontal y el ventilador de capa, sujetos al marco intermedio del cabezal mediante imanes.

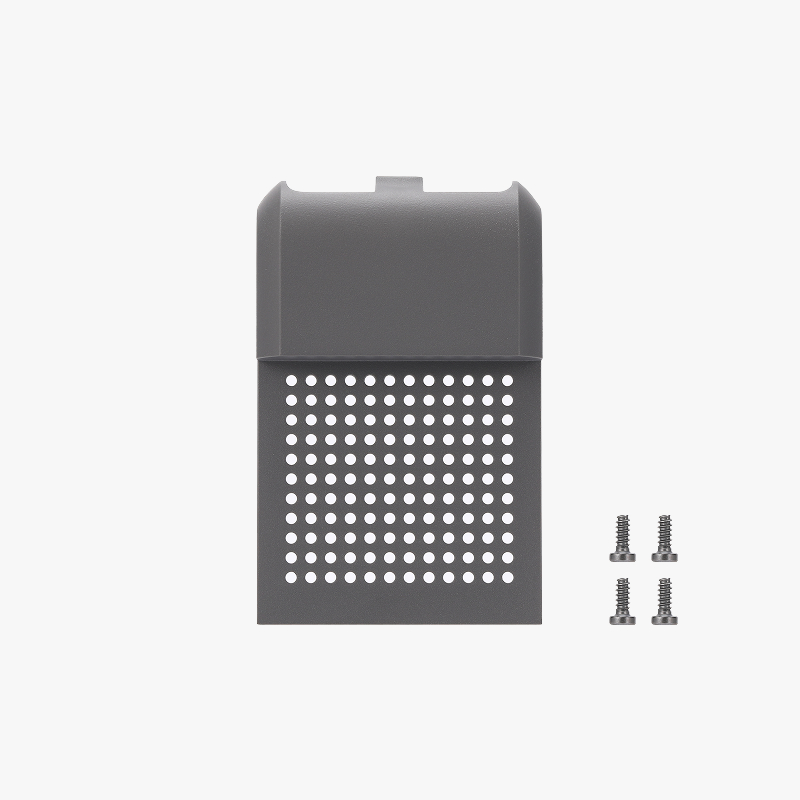

- Tapa trasera del cabezal: Una carcasa de plástico diseñada para sellar la parte posterior del cabezal.

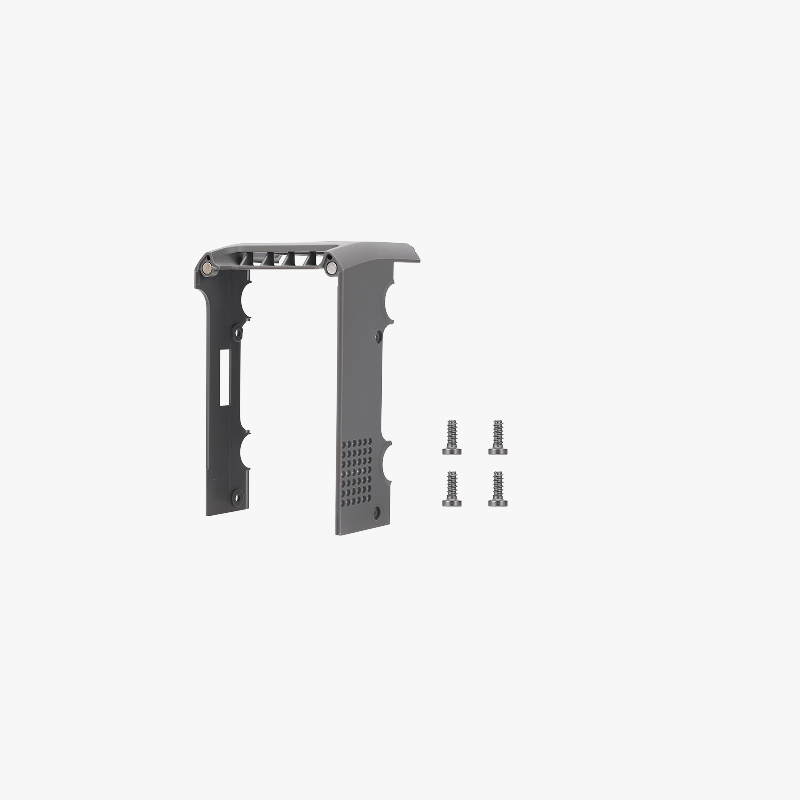

- Marco intermedio del cabezal: Una estructura central de plástico con imanes para sujetar la tapa frontal.
Cuándo usar esta guía
Tapa frontal del cabezal
- Daño físico, incluyendo el desprendimiento de los imanes.
- Mal funcionamiento del ventilador de capa.
Tapa trasera del cabezal
- Daño físico.
Marco intermedio del cabezal
- Daño físico, incluyendo el desprendimiento de los imanes.
Herramientas y materiales necesarios
- Llave Allen
H1.5 - Un nuevo conjunto de tapa frontal / tapa trasera / marco intermedio para el cabezal
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de realizar cualquier trabajo de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y prestá especial cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Sacando la carcasa del cabezal
Paso 1: Sacá la tapa frontal del cabezal

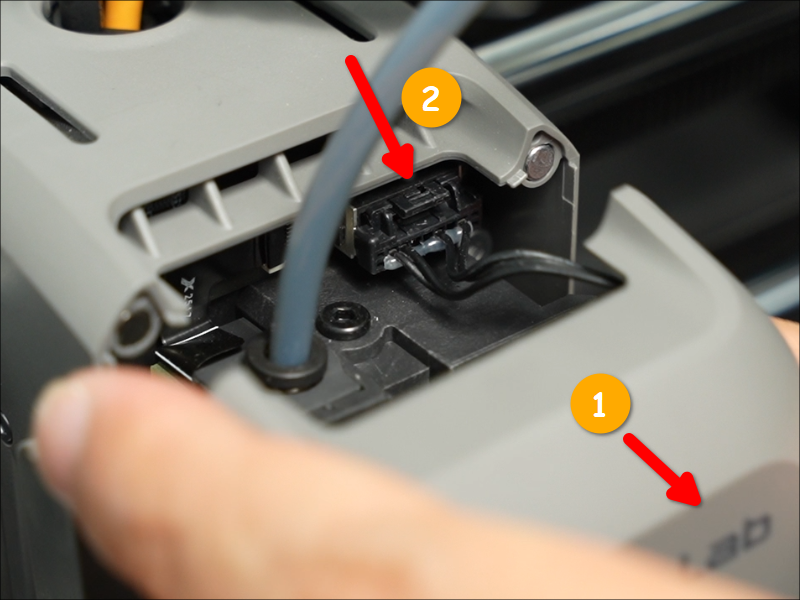

Abrí la tapa frontal del cabezal, presioná la traba del conector para desenchufar el cable y luego retirá la tapa frontal.
Paso 2: Sacá la tapa trasera del cabezal

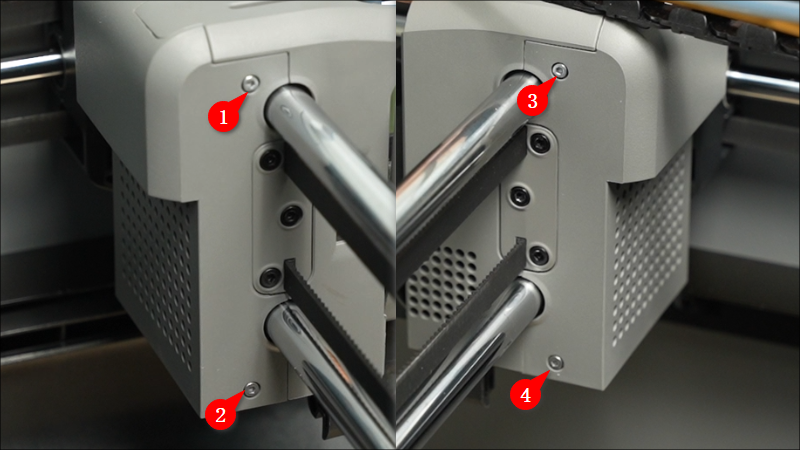

Retirá los cuatro tornillos con una llave Allen H1.5.

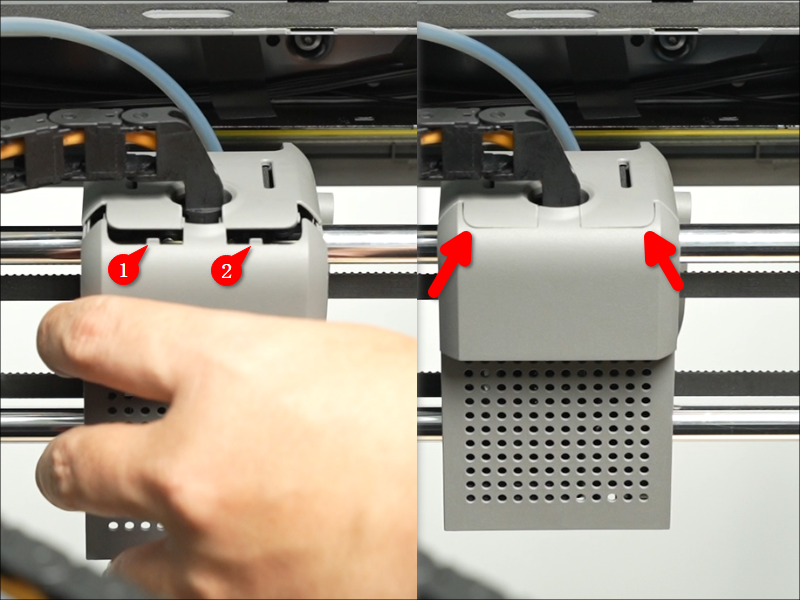

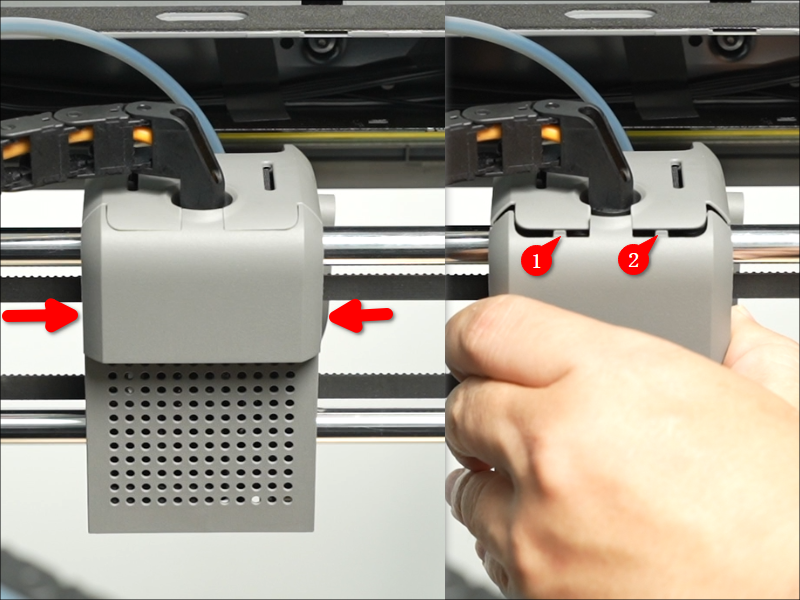

Agarrá la tapa trasera cerca de la varilla superior y tirá firmemente hacia atrás para soltarla.
Paso 3: Sacá el marco intermedio del cabezal

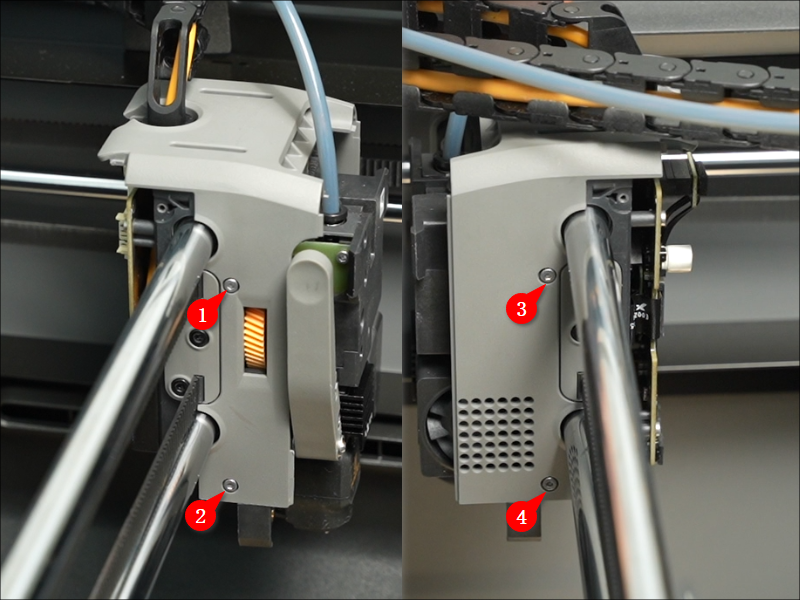

Retirá los cuatro tornillos con una llave Allen H1.5.

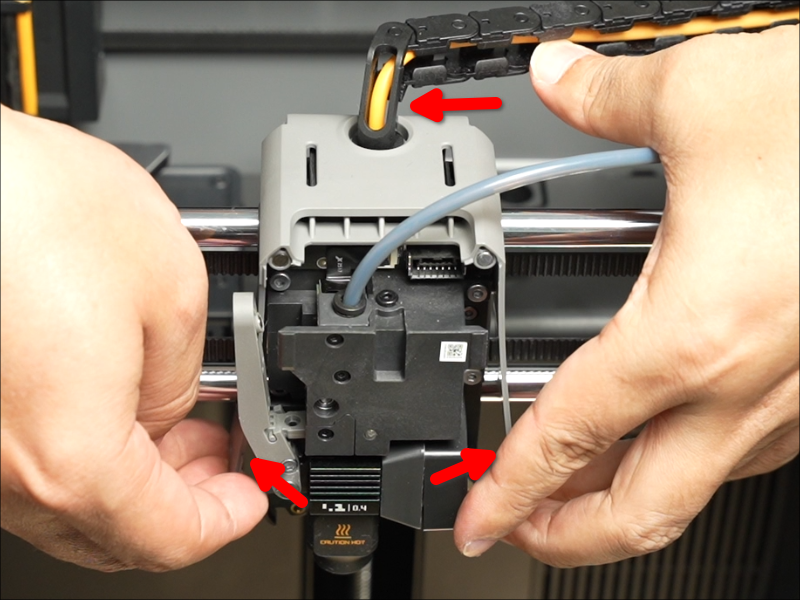

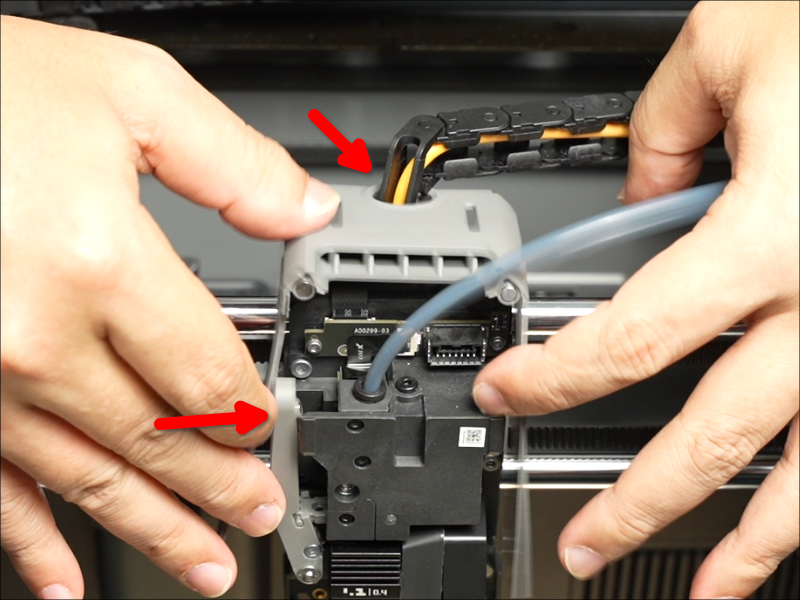

Giramos el soporte de la cadena portacables para alinearlo con la muesca en la parte superior del marco intermedio, luego levantá suavemente la parte inferior del marco hacia arriba para liberarlo.
Desprendé el marco intermedio del soporte de la cadena portacables y luego sacalo.
Instalando la carcasa del cabezal
Paso 1: Instalá el marco intermedio del cabezal

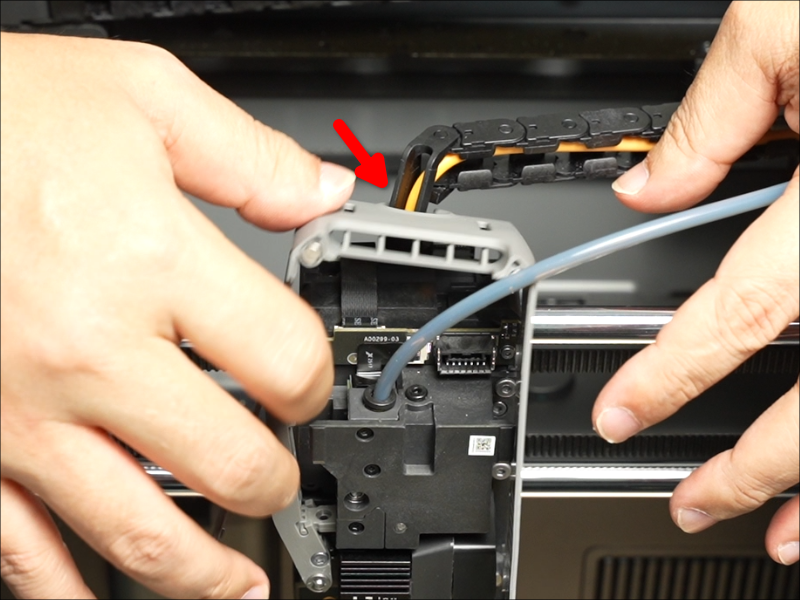

Alineá la muesca del marco intermedio con el soporte de la cadena portacables y luego deslizalo a su posición.
Instalá el marco intermedio y aseguralo con los cuatro tornillos.
Paso 2: Instalá la tapa trasera del cabezal
Instalá la tapa trasera del cabezal y luego asegurala con los cuatro tornillos.
Paso 3: Instalá la tapa frontal del cabezal
Conectá el cable de la tapa frontal al conector de la placa de conexión del extruder.
El conjunto de la tapa frontal se sujeta magnéticamente. Para reinstalarlo, simplemente cerralo en su posición.
Verificación del funcionamiento
Fijate en los espacios entre las partes de la carcasa para asegurarte de que no haya desalineaciones visibles o partes levantadas.
Verificá que el ventilador de capa se encienda y se apague normalmente.
Notas finales
Esperamos que esta guía te haya brindado un apoyo claro y práctico.
Si el problema persiste, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu pedido y te dará asistencia detallada.
También podés visitar Bambu AI, que puede responder preguntas comunes al instante y darte orientación operativa.
