La P2S usa dos correas XY, cada una de 1444 mm de largo y 7 mm de ancho. Estas conectan los motores XY al cabezal y controlan su movimiento a lo largo del plano XY.
Esta guía usa un método de "arrastre" para reemplazar las correas XY, que es la forma más eficiente y sencilla de desarmar y volver a armar todo. Para asegurar que todo funcione bien, seguí los procedimientos al pie de la letra. Vas a tener que preparar pegamento de secado rápido de antemano.

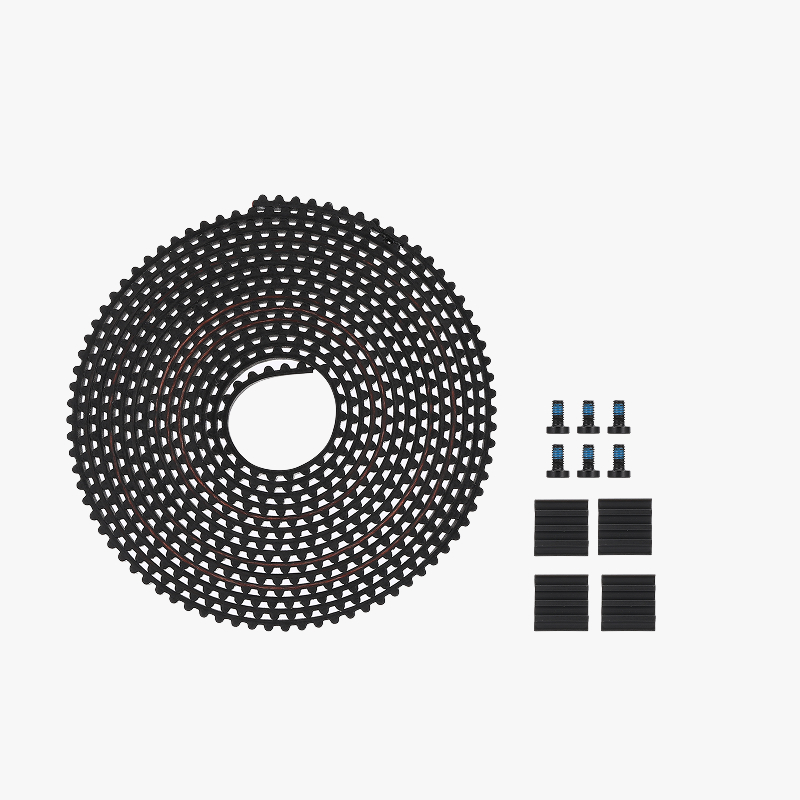

Los repuestos para el reemplazo de la correa XY incluyen:
- Correas XY × 2
- Soportes de correa × 4
- Tornillos M2.5×5 × 6
Cuándo usar esta guía
- Una correa XY está rota o deshilachada
- Una o ambas correas XY están gastadas
Herramientas y materiales necesarios
- Correa XY de repuesto
- Llave Allen H2.0
- Pegamento de secado rápido
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier mantenimiento en la máquina o en su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede derivar en daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, puede que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas o electrónicas mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier trabajo de mantenimiento. Esto va a evitar cortocircuitos o daños en los componentes electrónicos de la impresora. De esta manera, podés evitar posibles daños y asegurarte de que el mantenimiento sea seguro y efectivo.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesités.
Sacar la correa XY
Paso 1: Liberar el tensor de XY

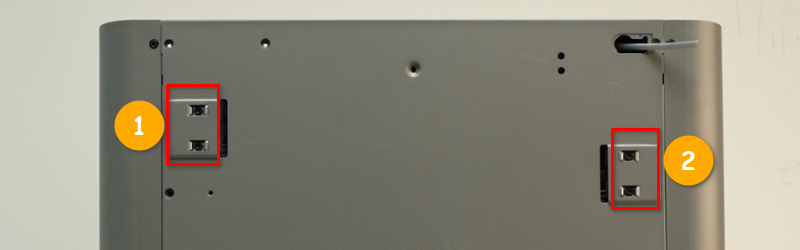

Aflojá los tornillos del tensor de XY en la parte trasera de la impresora con una llave Allen H2.0.
Paso 2: Sacar los bloques de fijación de la correa XY

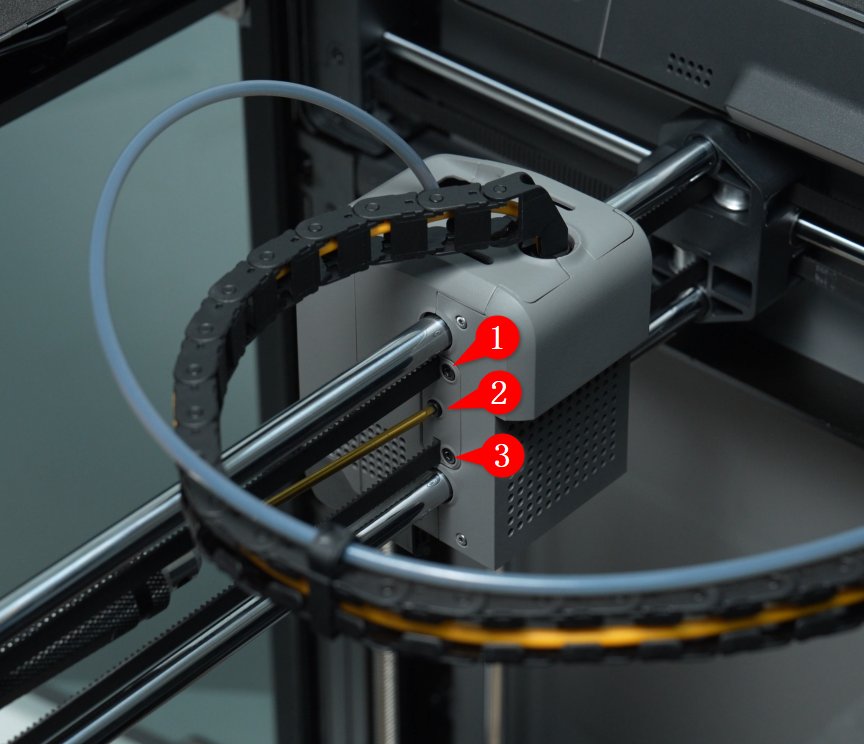

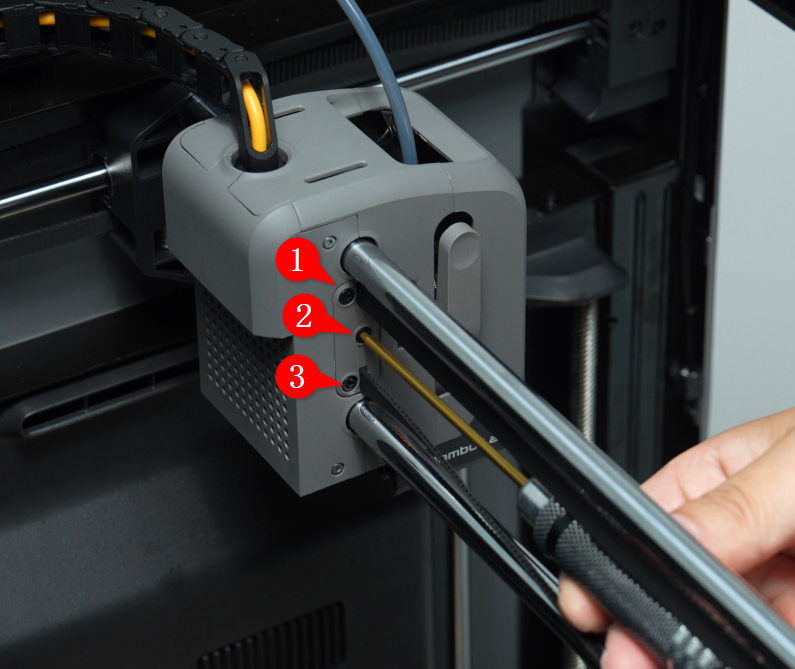

Usá la llave Allen H2.0 para sacar los tres tornillos (M2.5x5) del bloque de fijación de la correa y retirá la correa del cabezal.
Hacé lo mismo en ambos lados del cabezal.

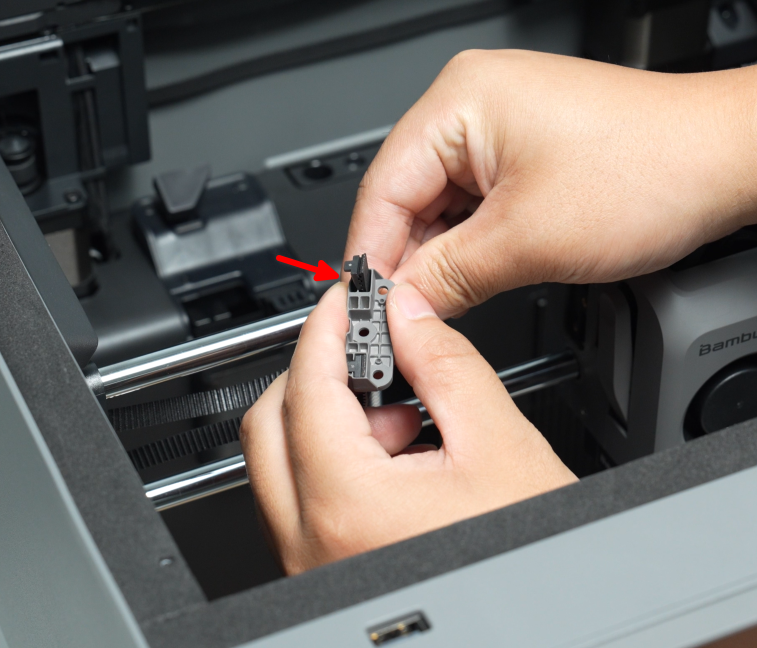

Después, usá una llave Allen para empujar contra el soporte de la correa, sacándolo un poco, y retirá el soporte de la correa de la misma. Ahí ya podés sacar la correa.
Nota: Para simplificar la reinstalación, solo necesitás sacar los dos soportes de un lado; el otro lado puede quedar en su lugar. Si la correa no está muy apretada, podés simplemente empujarla fuera de la grampa sin usar la llave Allen.
Paso 3: Pegado de la correa

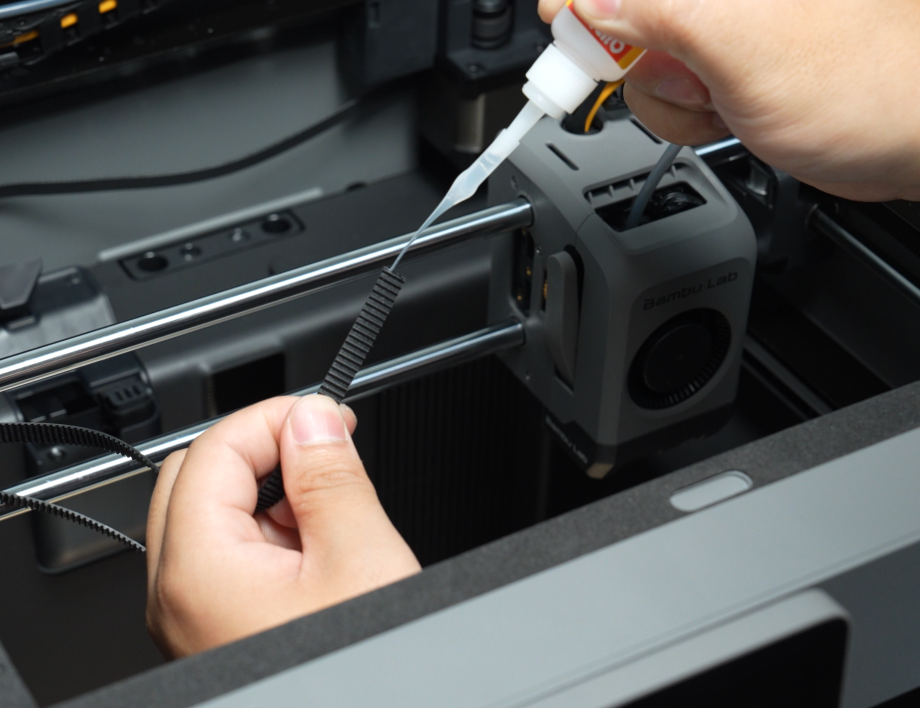

Con un extremo de la correa vieja libre, podés usar el pegamento de secado rápido para alinear con cuidado el extremo de la correa vieja con la de repuesto y pegarlas (con los dientes de la correa mirando para el mismo lado).

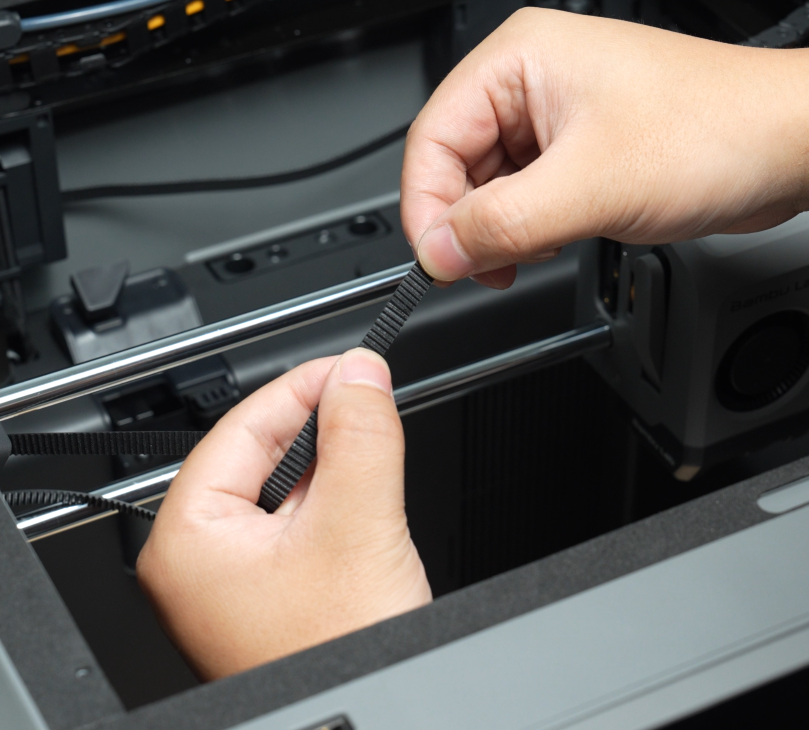

Mantenelas presionadas con cuidado hasta que el pegamento haya secado.
Podés usar el mismo método de pegado para reemplazar una o ambas correas XY.
Paso 4: Instalar el bloque de fijación de la correa

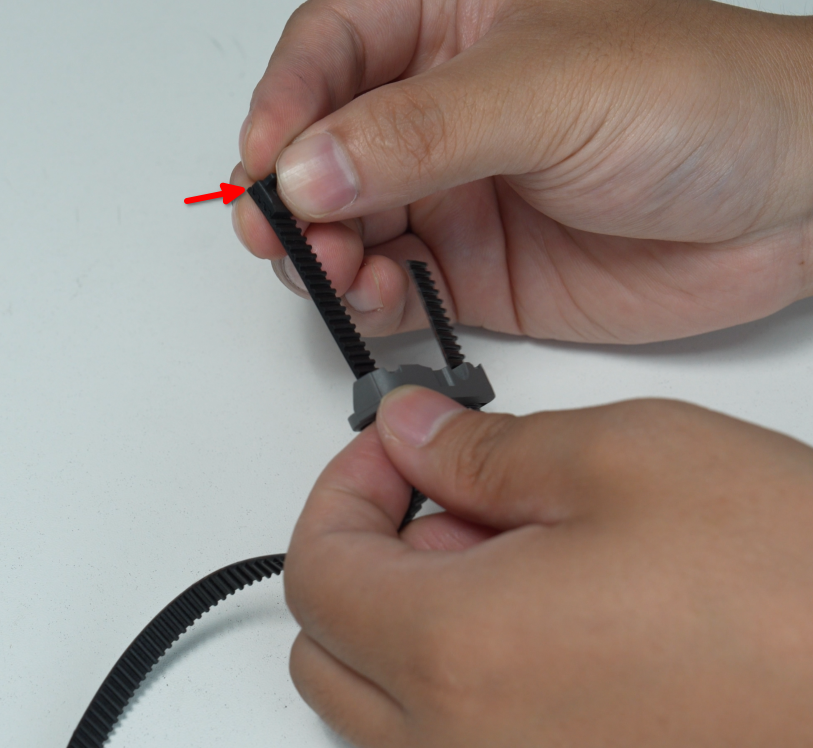

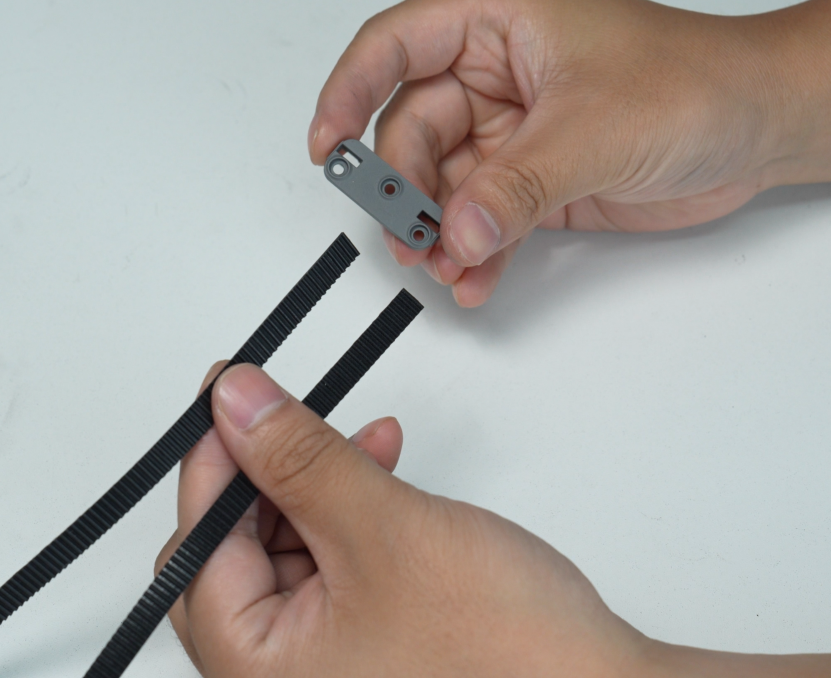

Pasá el extremo libre de la correa nueva a través del bloque de fijación.

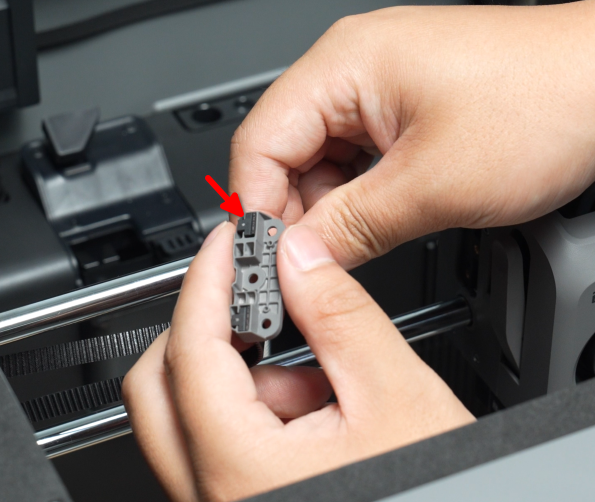

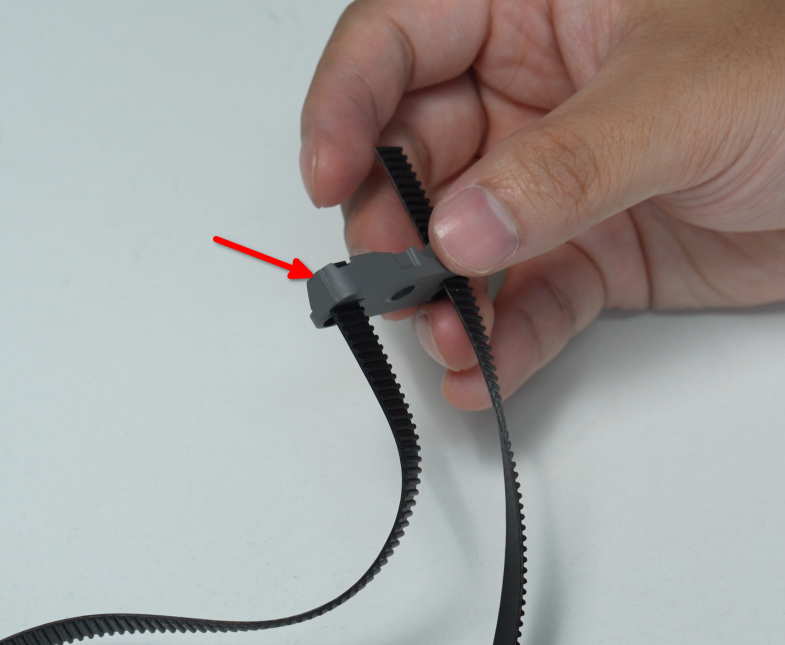

Después, enganchá el soporte de la correa al extremo de la correa nueva, haciendo que los dientes encajen.
Tirá de la correa para que el soporte pase por el bloque de fijación y quede trabado en su lugar.
Podés usar el mismo método para fijar cualquiera de las dos correas.
Instalación de la correa XY
Paso 1: Pasar la correa XY

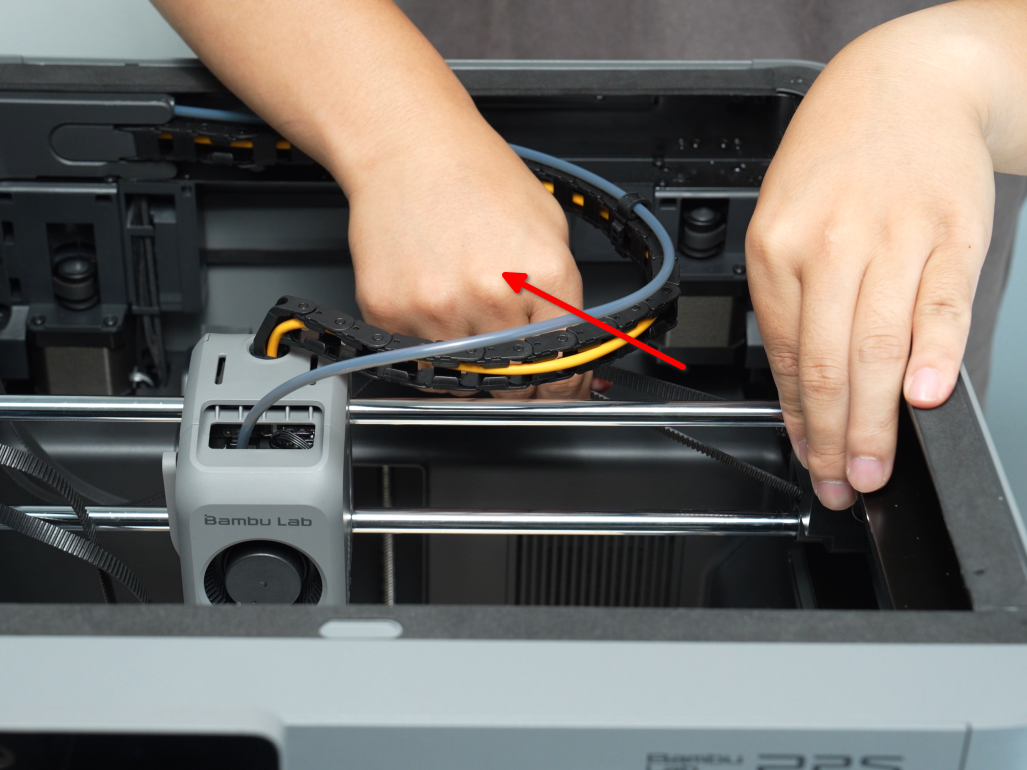

Tirá del otro extremo de la correa vieja, guiando la correa nueva detrás de la vieja a través de las poleas locas (idlers) y motores que forman el camino de la correa.
Trabajá despacio y con cuidado. Podés ir pasando la correa empujando de un lado mientras tirás del otro, usando ese tirón para guiar la correa nueva completamente por la impresora.
Paso 2: Sacar la correa XY vieja
Cuando la correa nueva esté totalmente pasada por su recorrido, podés despegar la correa vieja de la nueva y limpiar los restos de pegamento del extremo de la nueva.
Sacá el otro extremo de la correa vieja del bloque de fijación y del soporte de la correa (como hiciste en el Paso 1 de la sección anterior).
Montá la correa nueva en este bloque de fijación y soporte (como hiciste en el Paso 3 de la sección anterior).
Paso 3: Instalar el bloque de fijación de la correa
Instalá el bloque de fijación de la correa en el cabezal y ajustá los tres tornillos M3×8 con la llave Allen H2.0. Cuando instales un lado, se recomienda empujar el cabezal totalmente hacia el lado opuesto.
Como la correa está bajo tensión, empujá y mantené la grampa de la correa en su lugar con la mano, y después ajustá los tres tornillos M3×8 con la llave Allen. Se recomienda ajustar primero el tornillo del medio.
Paso 4: Ajustar el tensor de la correa XY
Mové el cabezal 3 o 4 veces en cada dirección, y después ajustá bien los tornillos del tensor de la correa XY en la parte de atrás de la impresora.
Por favor, consultá: Tensado de correas de la P2S
Verificación del éxito
El cabezal se debería mover normalmente, la polea loca del tensor tendría que girar sin ruidos extraños y no debería haber errores que indiquen una frecuencia de resonancia de correa anormal o baja.
Si llegás a tener algún problema, revisá los pasos y chequeá todas las conexiones antes de intentar de nuevo. Si el problema persiste, ponete en contacto con el equipo de atención al cliente de Bambu Lab para que te ayuden.
Notas finales
Esperamos que esta guía te haya sido de ayuda práctica y clara. Si el problema no se resuelve, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o más detalles. Nuestro equipo técnico va a revisar tu pedido y darte una asistencia detallada. También podés visitar Bambu AI, que puede responder al toque preguntas comunes y darte guía operativa.
