Aprendé cómo reemplazar el conjunto calentador del hotend y el ventilador de enfriamiento del hotend con esta guía.
Contenidos de la página
- Conjunto calentador y ventilador de enfriamiento del hotend
- Cuándo usar esta guía
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Retirar el conjunto calentador / ventilador de enfriamiento del hotend
- Paso 1: Retirar la carcasa del toolhead
- Paso 2: Retirar la funda de silicona del hotend y el hotend
- Paso 3: Retirar el conducto de aire
- Paso 4: Retirar el ventilador de enfriamiento del hotend
- Paso 5: Retirar el conjunto calentador del hotend
- Instalar el conjunto calentador / ventilador de enfriamiento del hotend
- Paso 1: Instalar el conjunto calentador del hotend
- Paso 2: Instalar el ventilador de enfriamiento del hotend
- Paso 3: Instalar el conducto de aire
- Paso 4: Instalar la funda de silicona del hotend y el hotend
- Verificación de funcionamiento
- Notas finales
Conjunto calentador y ventilador de enfriamiento del hotend

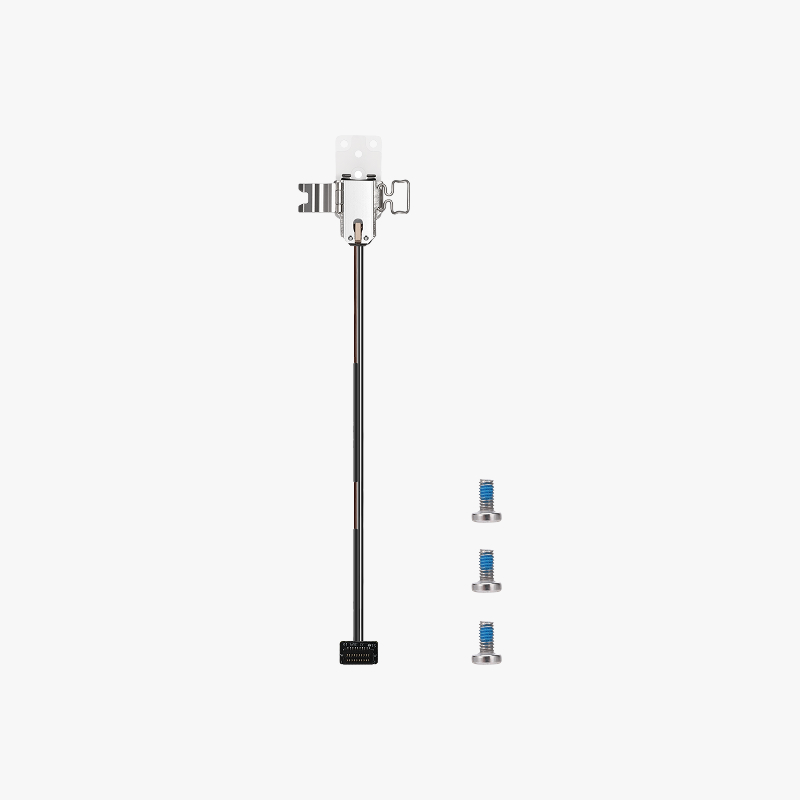

Conjunto calentador del hotend: Un accesorio instalado en el toolhead, responsable de calentar los materiales de impresión (como PLA, ABS, etc.) hasta un estado fundido.
El paquete del accesorio incluye el conjunto calentador y los tornillos de fijación:
- Conjunto calentador del hotend * 1
- Tornillos M2.5x5 * 3
Ventilador de enfriamiento del hotend: Enfría la parte superior del hotend para evitar que el filamento se ablande antes de tiempo y cause bloqueos.

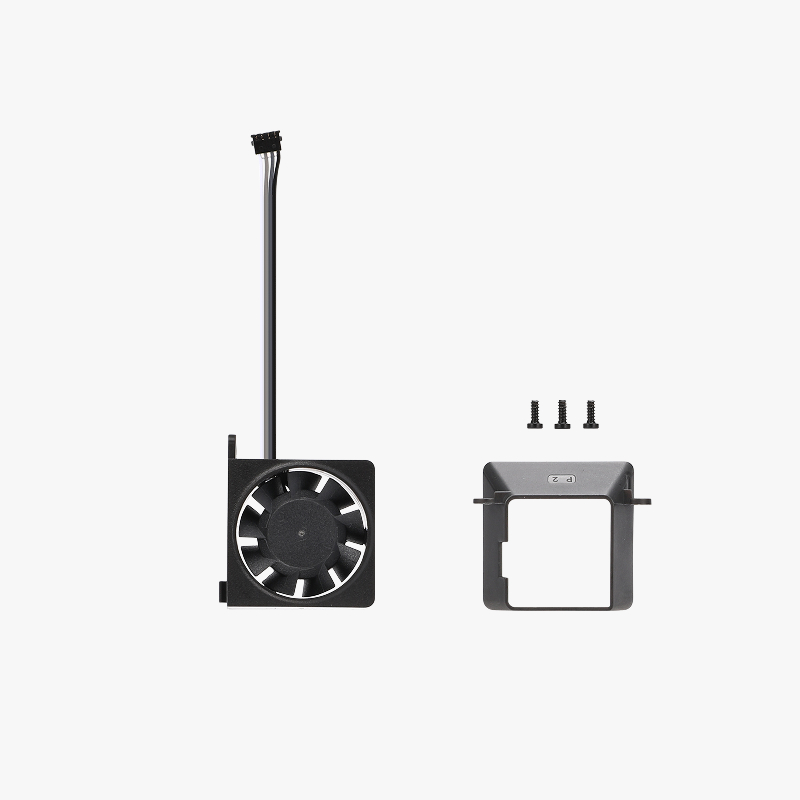

El paquete del accesorio incluye el ventilador del hotend, el conducto de aire y los tornillos de montaje:
- Ventilador de enfriamiento del hotend * 1
- Conducto de aire * 1
- Tornillos BT2x5 * 3
Cuándo usar esta guía
- Funcionamiento anormal del calentamiento del hotend que indique una posible falla.
- Cables del conjunto calentador o del ventilador dañados que afecten la operación de la impresora.
- Daño físico evidente en el conjunto calentador o en el ventilador debido a un mal manejo o impacto que perjudique su funcionamiento.
- El soporte técnico de Bambu Lab recomendó reemplazar el conjunto calentador o el ventilador según los resultados del diagnóstico.
Herramientas y materiales necesarios
- Nuevo conjunto calentador del hotend / ventilador de enfriamiento del hotend
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de realizar cualquier trabajo de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar ni presionar ningún cable expuesto, conector o placa de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar el conjunto calentador / ventilador de enfriamiento del hotend

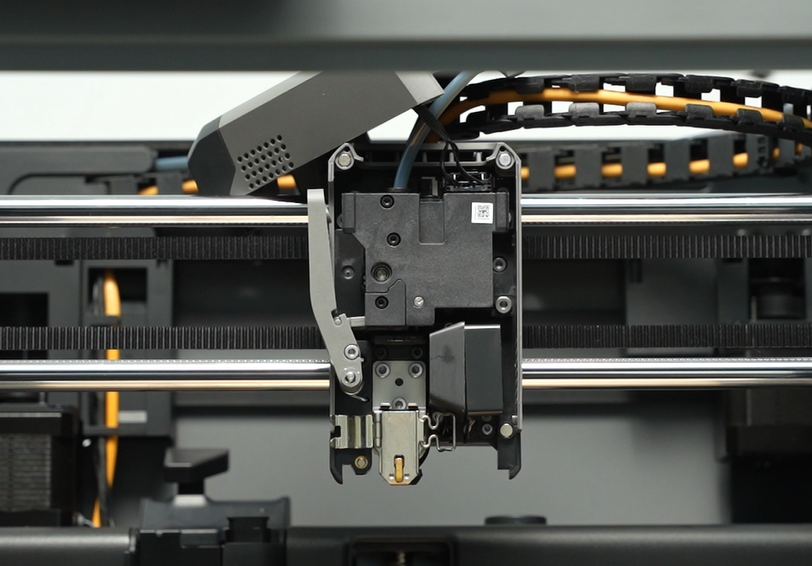

Paso 1: Retirar la carcasa del toolhead

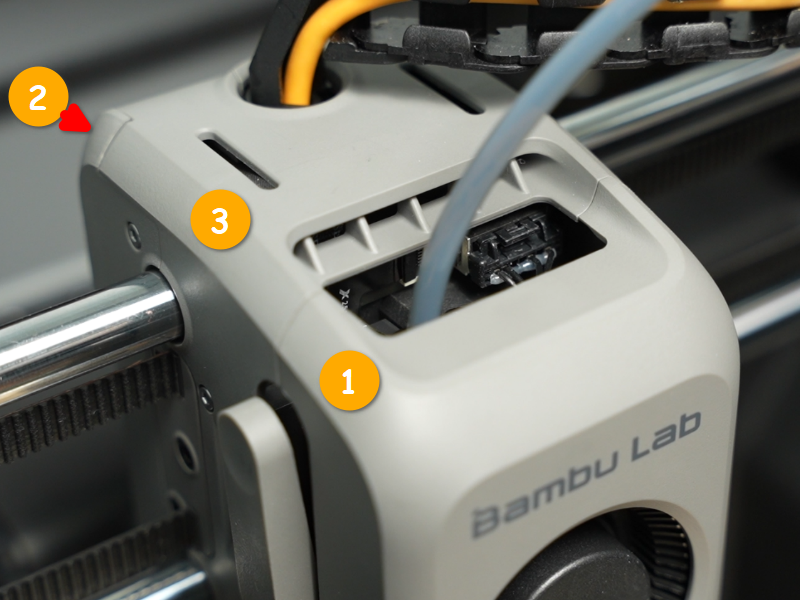

Por favor, consultá la página de la wiki sobre Reemplazo de la carcasa del toolhead para retirar las cubiertas delantera y trasera del toolhead.
Nota: El desmontaje y montaje del conjunto calentador del hotend no se verá afectado por la remoción del marco medio del toolhead.

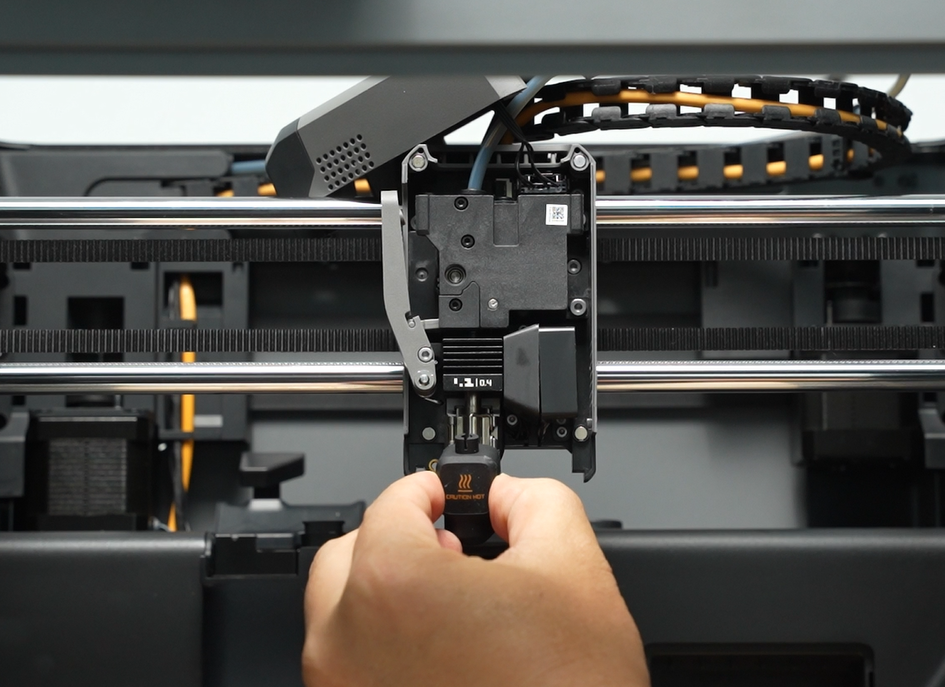

Paso 2: Retirar la funda de silicona del hotend y el hotend
Por favor, consultá la página de la wiki sobre Reemplazo del hotend y la funda de silicona para retirar la funda de silicona y el hotend.
Paso 3: Retirar el conducto de aire

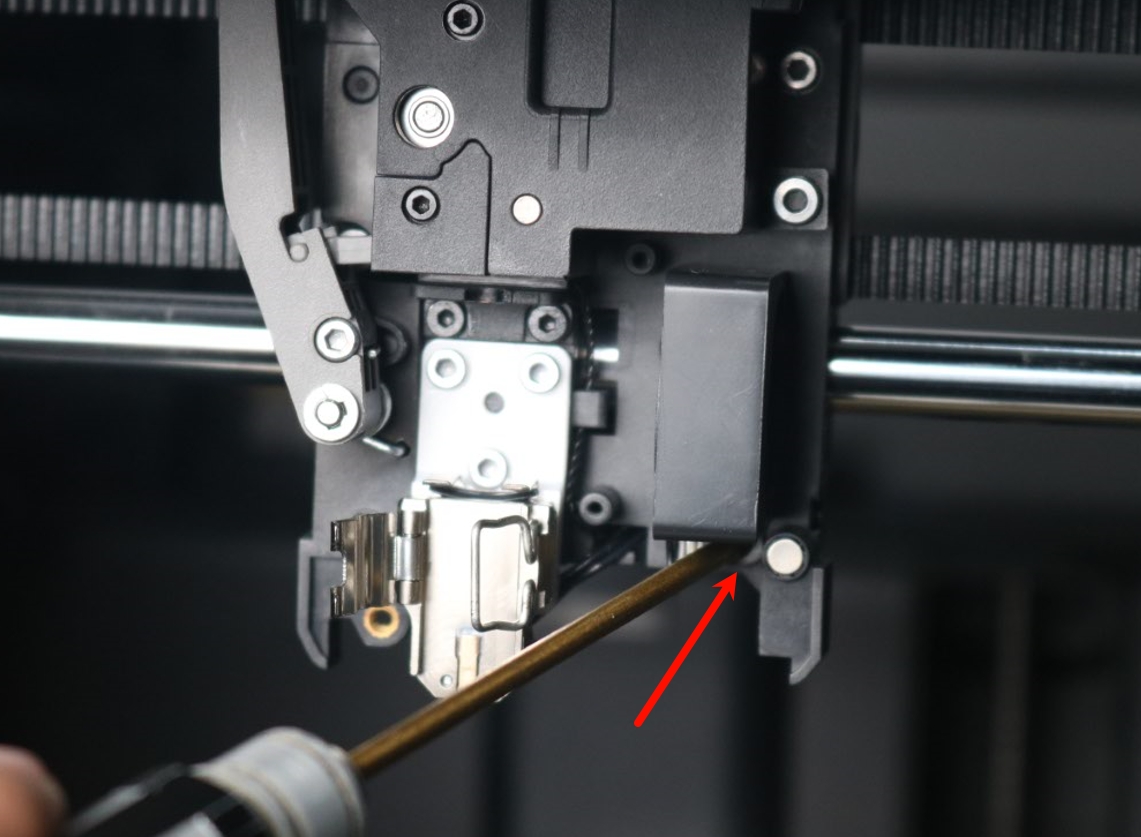

Usá una llave Allen H1.5 para quitar los dos tornillos de fijación del conducto de aire (BT2x5) y luego retirá el conducto.
Paso 4: Retirar el ventilador de enfriamiento del hotend

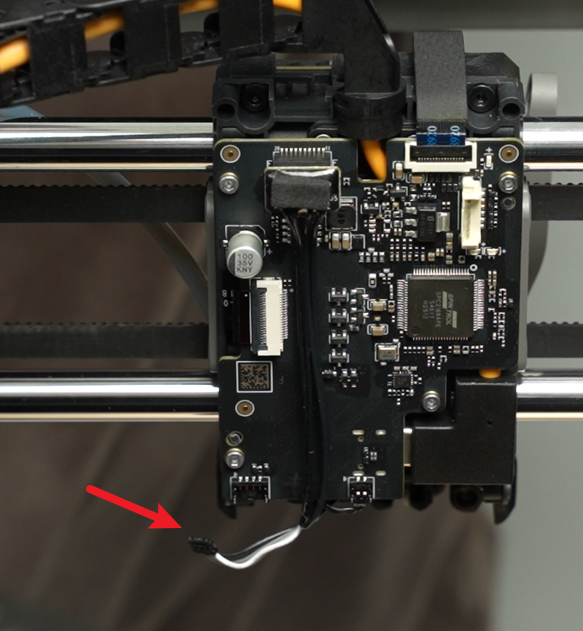

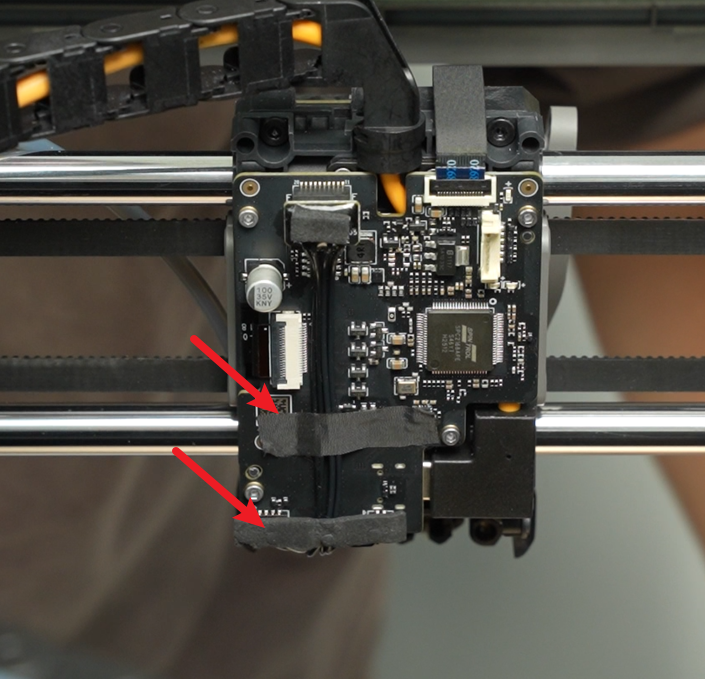

Retirá la espuma y la cinta de la placa TH, luego desconectá el conjunto calentador del hotend y el ventilador de enfriamiento del hotend, asegurándote de liberar los cables del clip inferior. Al desconectar el cable del ventilador del hotend, tirá de él hacia afuera, perpendicular al conector. No uses fuerza excesiva ni lo muevas de lado a lado, ya que esto podría causar daños.

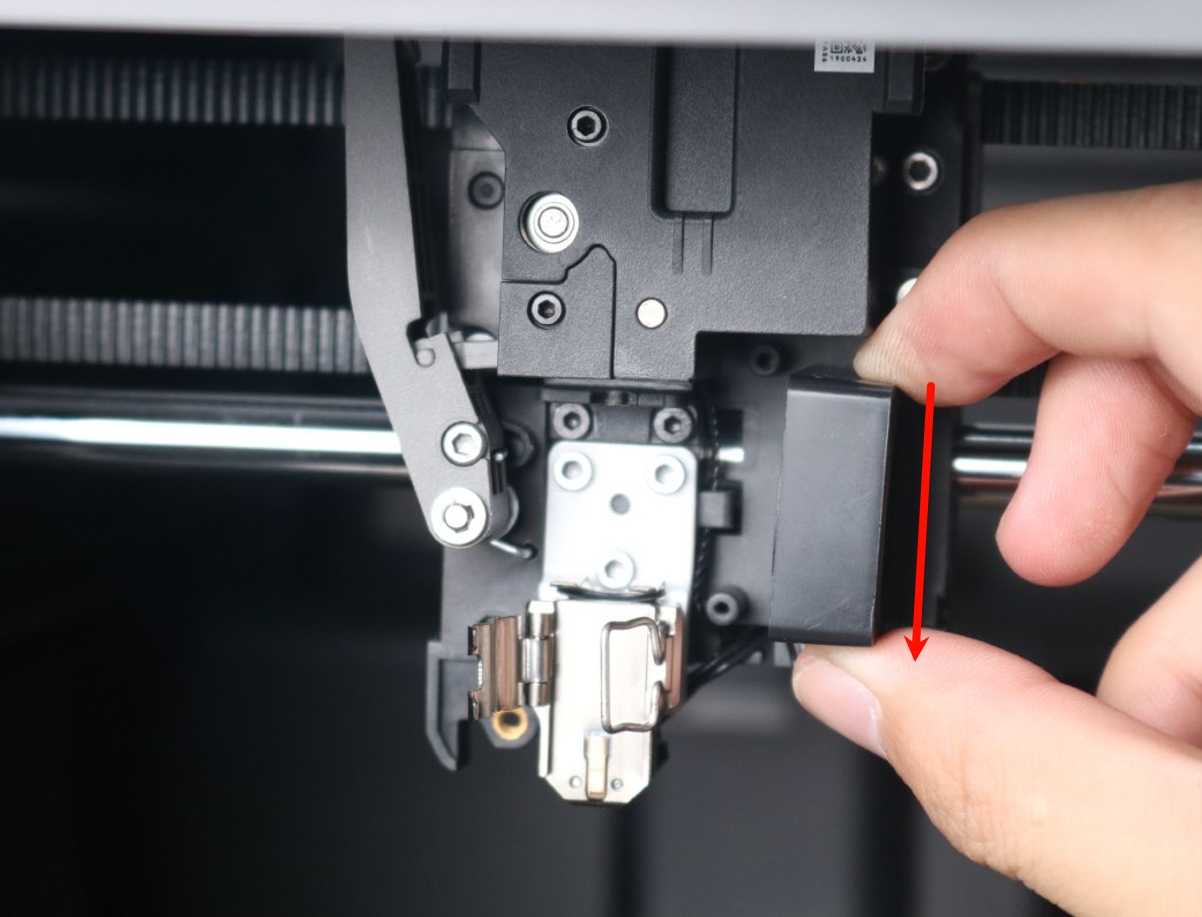

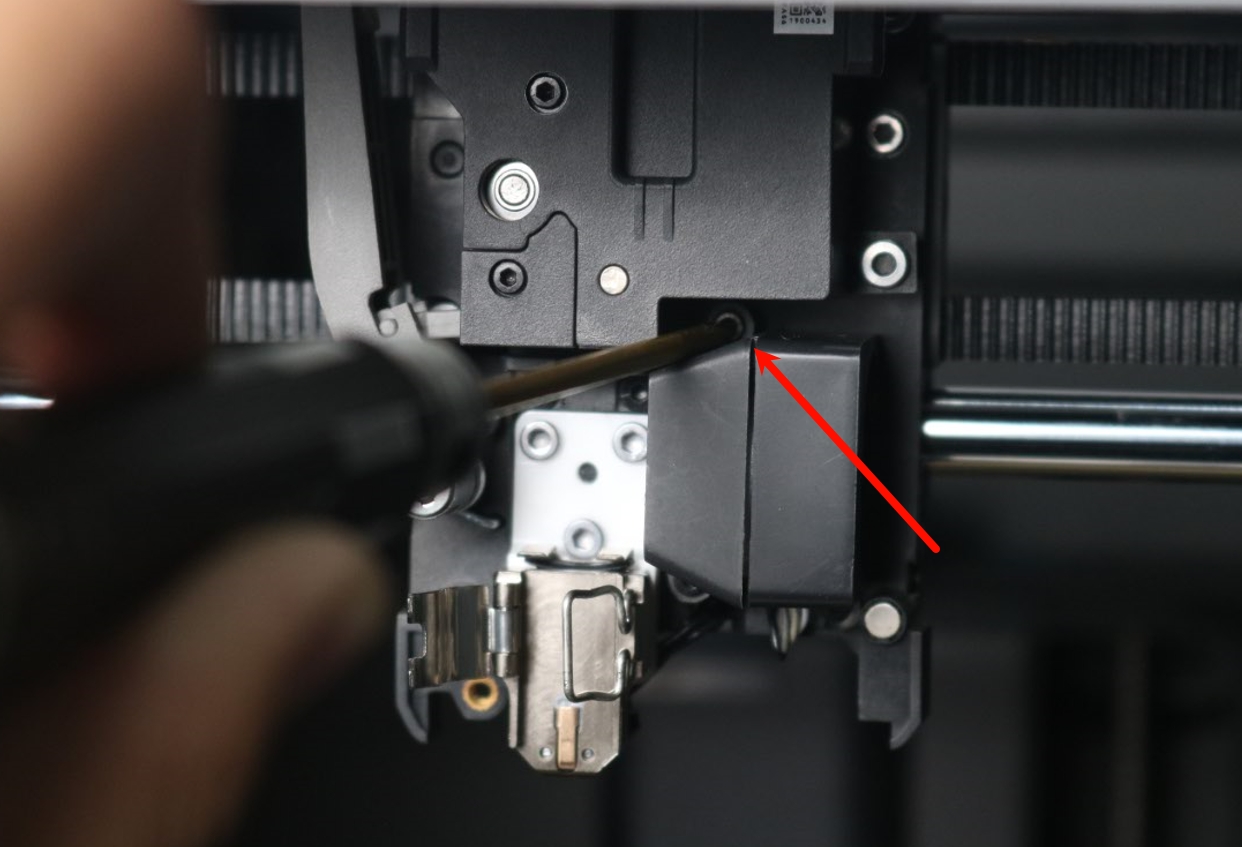

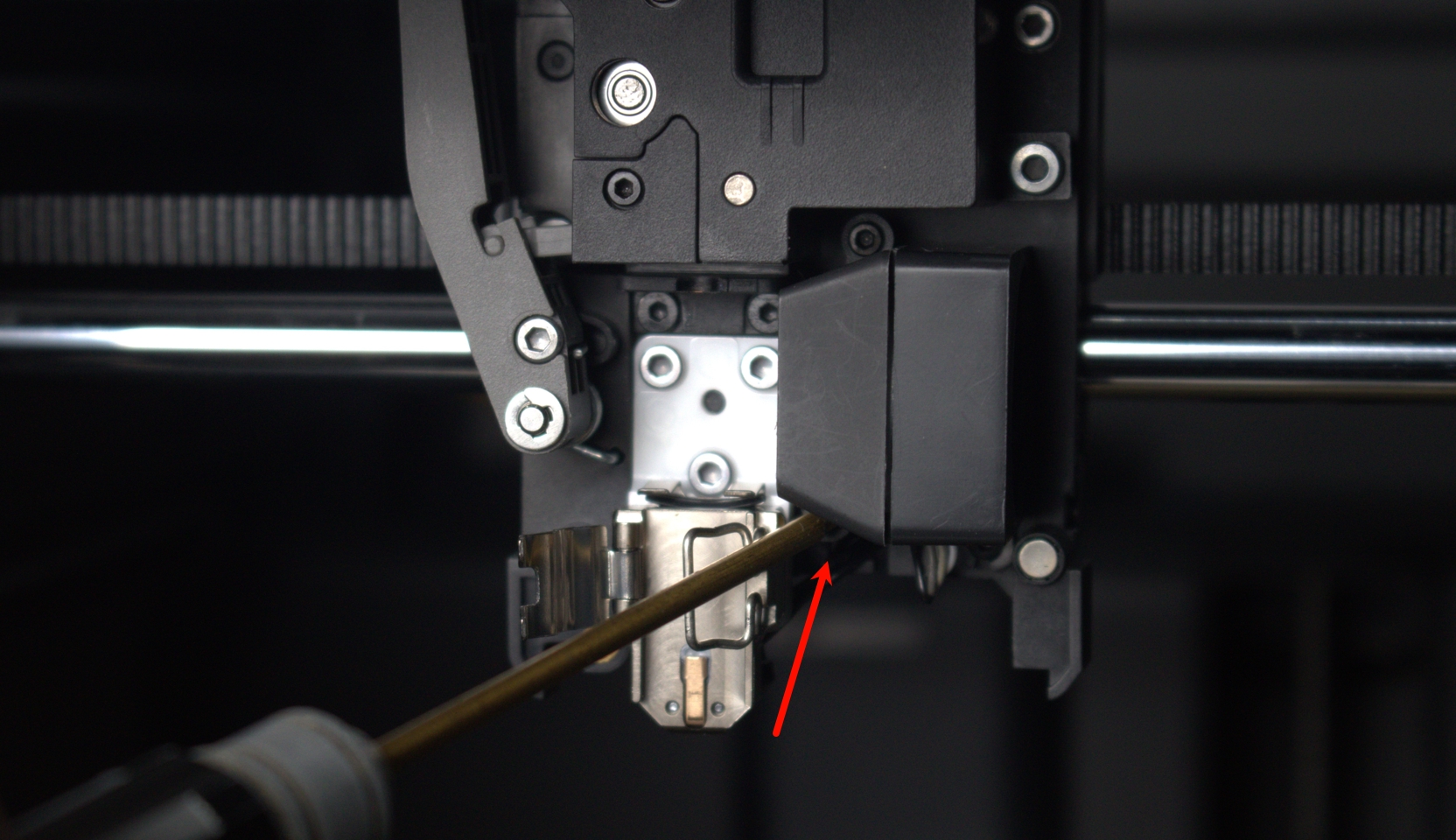

Usá una llave Allen H1.5 para quitar uno de los tornillos de montaje del ventilador (BT2x5). Luego, deslizá el ventilador hacia abajo para soltarlo de su ranura de montaje y retirá el ventilador del hotend.
Paso 5: Retirar el conjunto calentador del hotend
Usá una llave Allen H2.0 para quitar los tres tornillos M2.5×5 que aseguran el conjunto calentador del hotend. Luego, liberá su cable del clip de cables y retirá el conjunto.
Instalar el conjunto calentador / ventilador de enfriamiento del hotend
Paso 1: Instalar el conjunto calentador del hotend

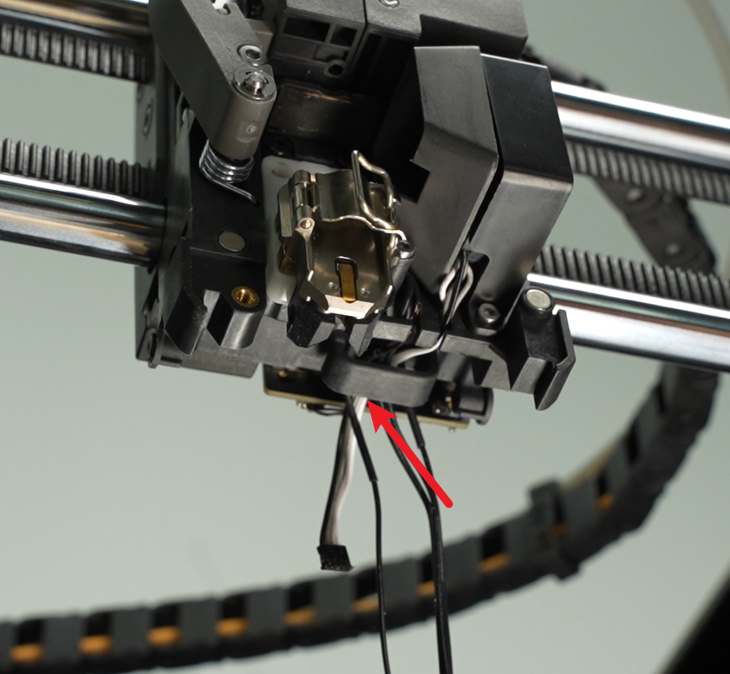

Pasá el cable del conjunto calentador por el lateral de la base térmica e instalá el conjunto en el toolhead. Usá una llave Allen H2.0 para ajustar los tres tornillos de fijación M2.5×5. Luego, pasá el cable por el poste del tornillo en el conducto de aire y aseguralo en el clip de cables.
Por favor, confirmá que no haya cables apretados debajo del conjunto calentador, de lo contrario podría dañarse el conjunto calentador o el eddy sensor.
Conectá el cable del conjunto calentador a la placa TH y volvé a pegar la cinta.
Paso 2: Instalar el ventilador de enfriamiento del hotend
Pasá el cable del ventilador del hotend por el conducto de cables en la parte inferior del toolhead. Alineá la ranura de montaje del ventilador con la muesca del toolhead, luego deslizalo hacia arriba hasta que encaje.
Ajustá el tornillo BT2×5 usando una llave Allen H1.5. Acomodá los cables de forma prolija e insertá el conector en la placa TH de manera perpendicular a la superficie. Finalmente, volvé a colocar la espuma y la cinta.
Paso 3: Instalar el conducto de aire
Instalá el conducto de aire junto a la base térmica y ajustá los dos tornillos de fijación (BT2x5) con una llave Allen H1.5.
Paso 4: Instalar la funda de silicona del hotend y el hotend
Para instrucciones detalladas, fijate en la página de la wiki sobre Reemplazo del hotend y la funda de silicona para instalar la funda de silicona y el hotend.
Paso 5: Instalar la carcasa del toolhead
Por favor, seguí las instrucciones de Reemplazo de la carcasa del toolhead e instalá la carcasa del toolhead.
Verificación de funcionamiento
Conectá la fuente de alimentación, encendé la impresora y calentá el hotend a 100°C. Verificá que la temperatura suba normalmente y que el ventilador de enfriamiento del hotend arranque como se espera.
Si surge algún problema, volvé sobre tus pasos y revisá todas las conexiones antes de reintentar. Si el problema persiste, ponete en contacto con el equipo de soporte técnico de Bambu Lab para recibir ayuda.
Notas finales
Esperamos que esta guía te haya sido de ayuda clara y práctica.
Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí tus logs recientes de la impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu pedido y te dará asistencia detallada.
También podés visitar Bambu AI, que puede responder al instante preguntas comunes y darte orientación operativa.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
