Esta es una guía paso a paso para reemplazar la placa de control principal (MC) y la placa de potencia AC en la P2S.
Contenidos de la página
- Placa MC
- Placa AC
- Cuándo usar esta guía
- Advertencia de seguridad
- Sacar la placa MC y después la AC
- Instalar la placa AC y después la MC
- Verificación del funcionamiento
- Notas finales
Placa MC
La placa MC, o Main Control Board, es un circuito impreso con microprocesadores integrados, varios chips de drivers, conectores y circuitos que se usan para operar los distintos aspectos de la P2S.
El paquete de repuesto contiene:
- Una placa MC
- Tres tornillos BT2x5 (para asegurar la placa MC a la impresora)
- Dos tornillos M2x5 (para asegurar el disipador a la placa MC)

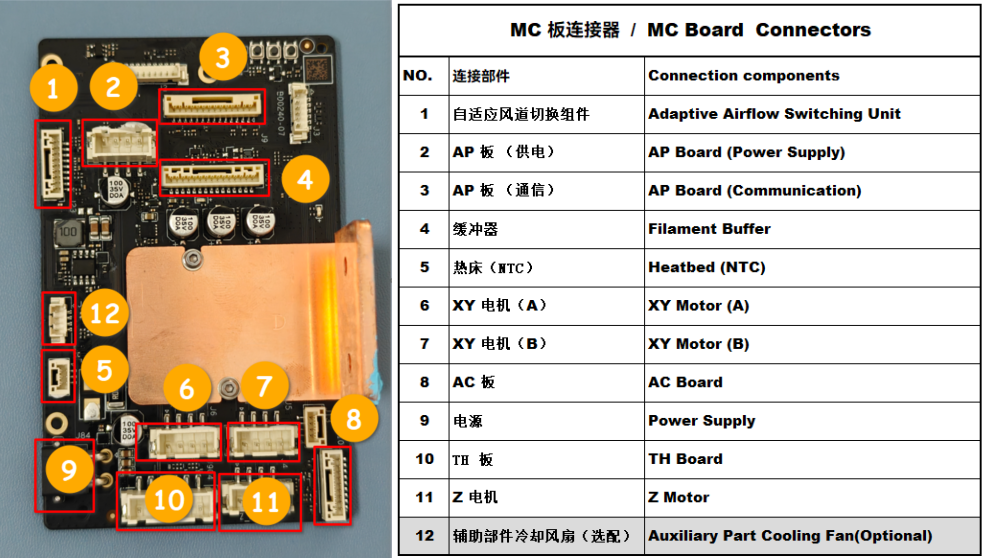

Detalles de los conectores:

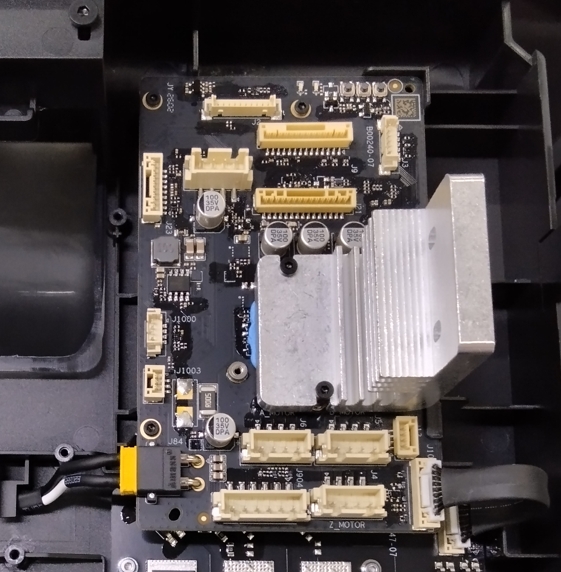

Actualización de información del producto: Como se ve en la imagen de abajo, este es el nuevo disipador para la placa MC. Ambas versiones del disipador cumplen con los requisitos de disipación térmica.
Placa AC
La placa AC (abreviatura de Corriente Alterna) le da energía a la cama caliente de la impresora a través del control de la placa MC.

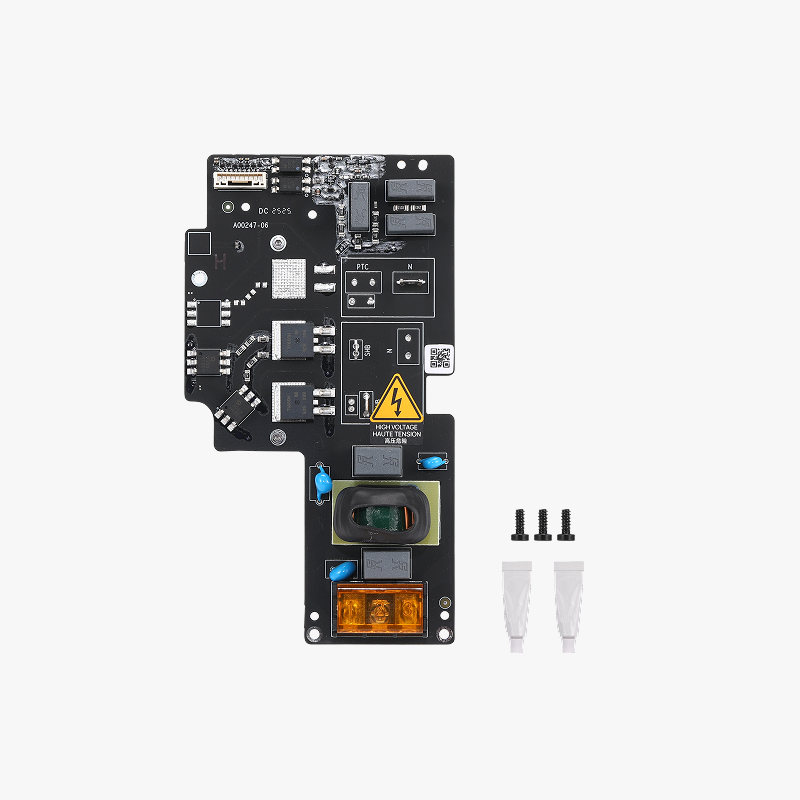

El paquete de repuesto contiene:
- Una placa AC
- Tres tornillos BT2x5 (para asegurar la placa AC en su lugar)
Cuándo usar esta guía
- Daño significativo en la placa MC o en la placa AC.
- El equipo de soporte técnico oficial de Bambu Lab confirmó que hay que reemplazar la placa MC o la placa AC.
Como el reemplazo de la placa AC requiere sacar primero la placa MC, en esta guía vamos a ver los procesos en ese orden. Si solo vas a cambiar la placa MC, podés ignorar los pasos para sacar y poner la placa AC.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de hacer cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de sufrir una descarga eléctrica, un cortocircuito y dañar la impresora o lo que haya alrededor.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuitos. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud con lo anterior o con los pasos de esta guía, por favor abrí un ticket en nuestra página de soporte para que te ayudemos.
Sacar la placa MC y después la AC

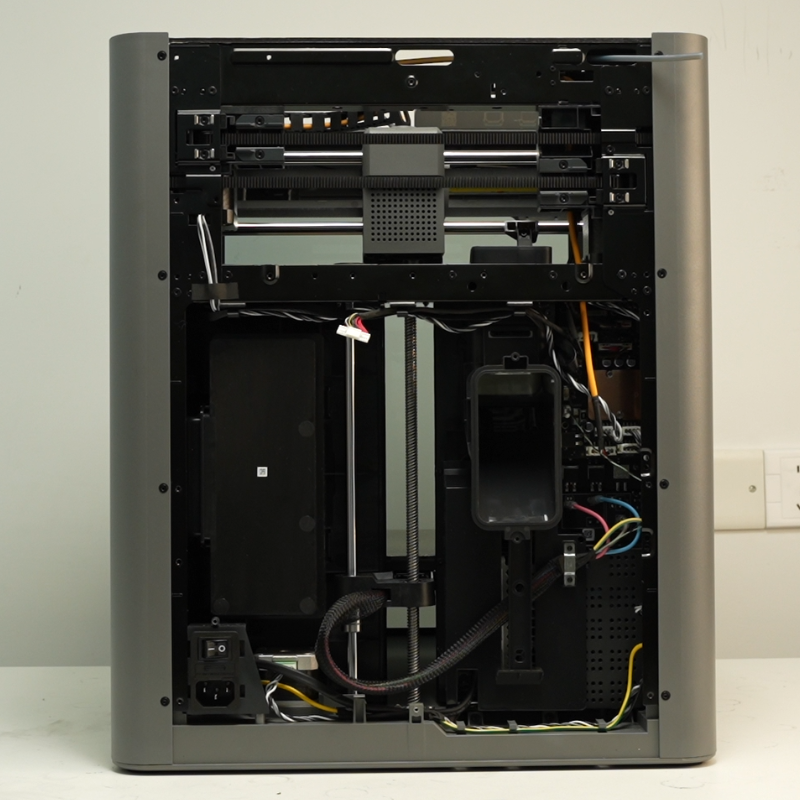

Paso 1: Sacar los componentes que bloquean
Fijate en las siguientes guías de la wiki para sacar el soporte del tubo PTFE, el buffer de filamento y el panel trasero:
- Guía de reemplazo del soporte del tubo PTFE
- Guía de reemplazo del buffer de filamento
- Guía de reemplazo del panel trasero de la P2S
Paso 2: Sacar el conducto de purga

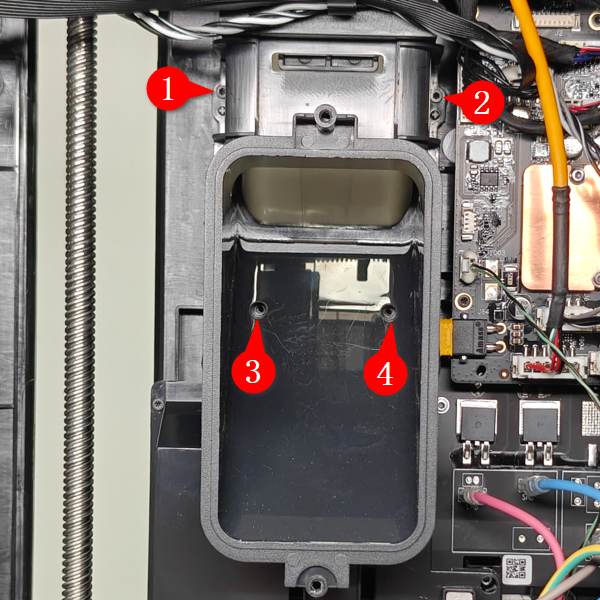

Usá la llave Allen H1.5 para sacar los cuatro tornillos (BT2x5) y retirá el conducto de purga de filamento.
Paso 3: Sacar el disipador de la placa MC
Si el objetivo final es reemplazar la placa AC, no hace falta sacar los tornillos de fijación del disipador de la placa MC.

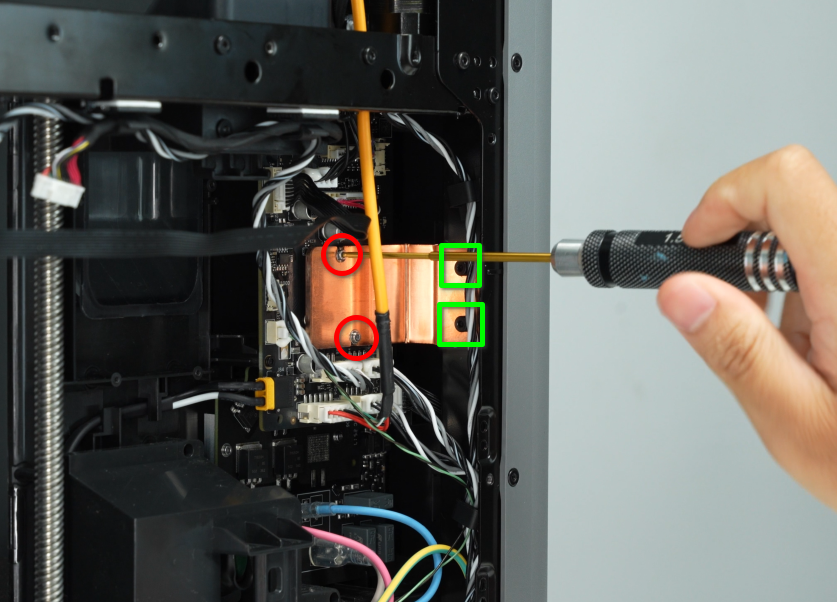

- Sacá los dos tornillos de fijación del disipador con la llave Allen H1.5 (marcados con un círculo rojo: M2x5).
- Usá una llave Allen H2.0 para sacar los dos tornillos de fijación del disipador (marcados con un recuadro verde: ST3x6).

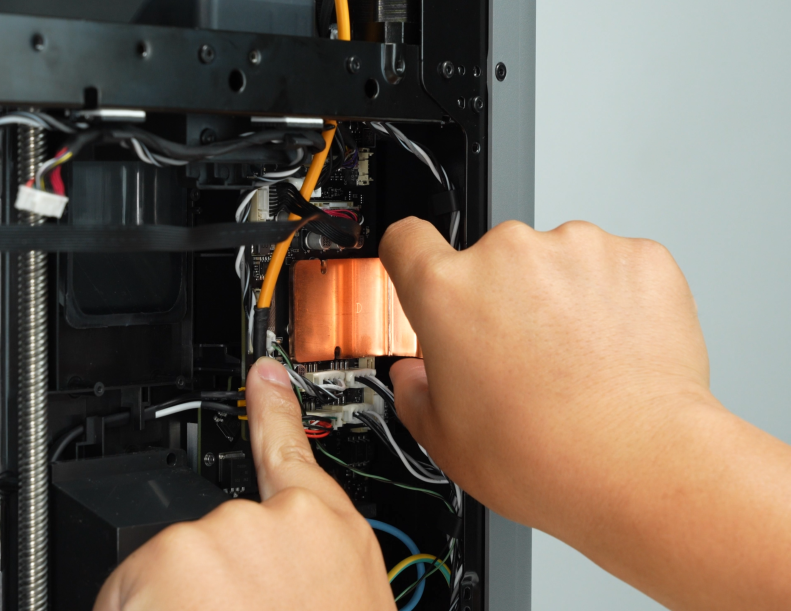

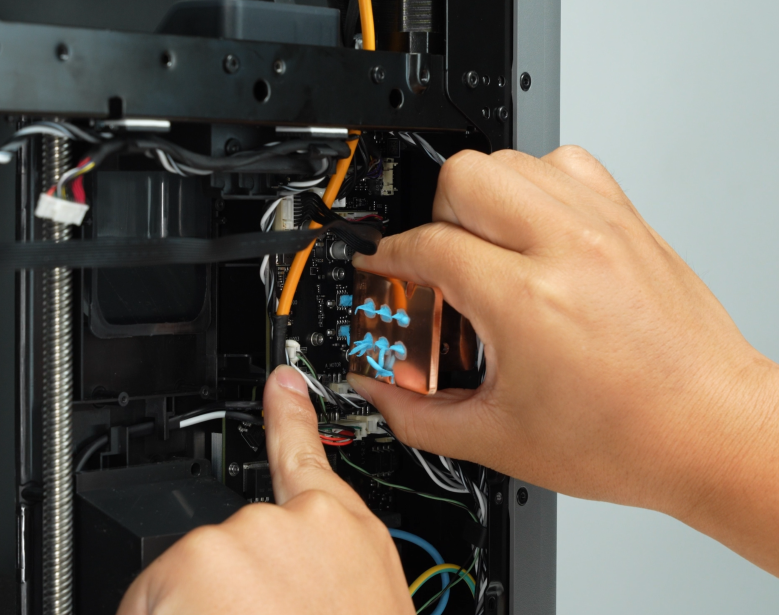

Sujetá el disipador de la impresora con la mano. Prestá atención para no enganchar los cables cuando lo saques y evitá que la grasa de silicona térmica del disipador manche los cables.
Paso 4: Sacar la placa MC
Desconectá los cables de la placa MC. Hay que sacar un total de 11 cables. Puede ser una buena idea etiquetar cada cable con cinta y un número que coincida con la imagen de abajo para que sea más fácil volver a conectarlos después.
⚠️ Atención

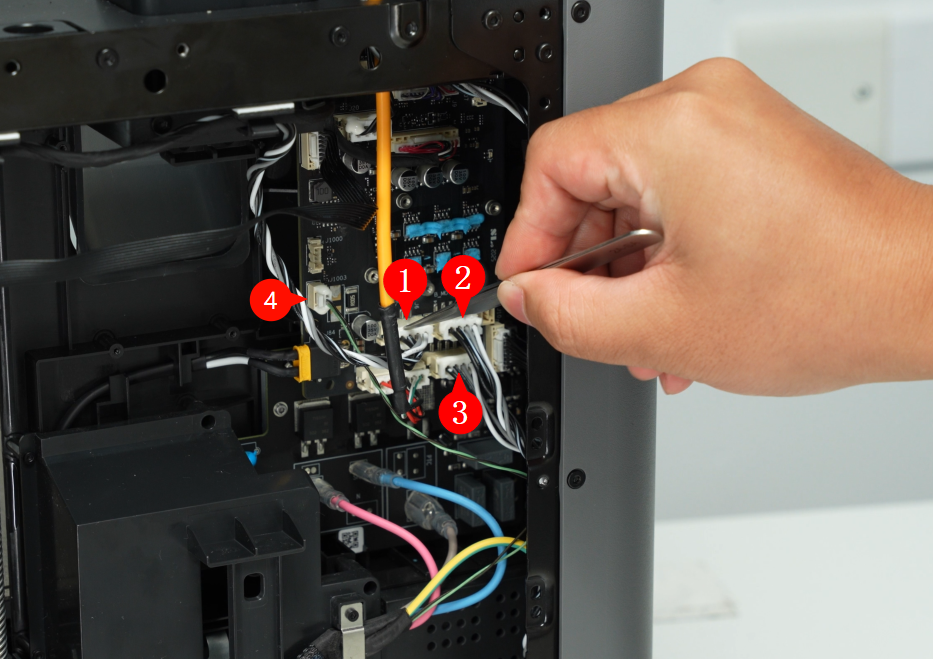

Al trabajar, usá unas pinzas para sacar la silicona que rodea los conectores de los cables (como se ve en los conectores 1-4 de la imagen de abajo) para evitar que la silicona moleste al soltar la traba.
Antes de desconectar un conector que tenga traba (como el conector 4 de la imagen de abajo), asegurate de apretar la traba a fondo para no desenchufarlo a la fuerza antes de que se libere.

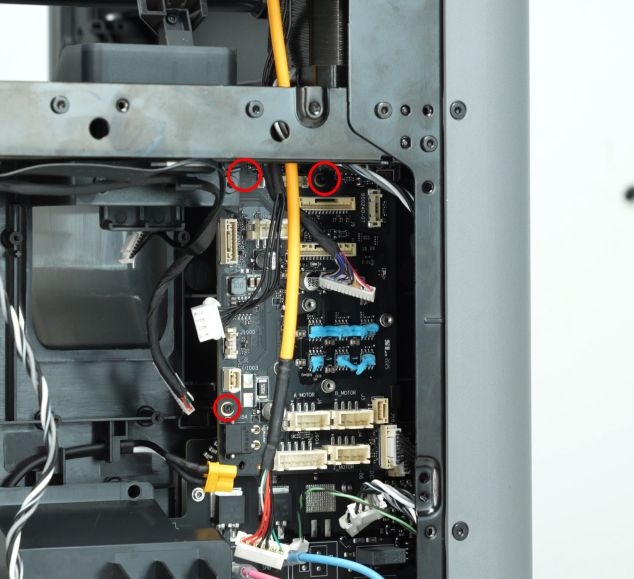

Sacá los tres tornillos que sujetan la placa MC al chasis de la impresora con una llave hexagonal H1.5; la placa MC ahora solo debería estar sujeta por el conector AC.
Una vez que la placa MC esté suelta, debería haber lugar suficiente para desconectar el conector de la placa AC de la placa MC.
Los siguientes pasos son para sacar la placa AC.
Paso 5: Sacar la cubierta de la fuente
Desconectá los cables de alimentación de la cama caliente (rojo, azul y gris) de la placa AC, como se ve en la imagen.
Usá la llave Allen H1.5 para sacar los cinco tornillos de la cubierta de protección de potencia.
Retirá la cubierta de protección de la impresora, dejándola colgando de los cables de la cama caliente.
Paso 6: Sacar la placa AC
Abrí la tapa naranja de los cables de alimentación desde el lado izquierdo para que gire y no moleste.
Cableado correcto:
- Marrón/Rojo: Cable vivo (L)
- Azul: Cable neutro (N)
- Amarillo-Verde: Tierra (PE)
Con el cableado correcto, la placa AC controla el cable vivo. Si los cables vivo y neutro se conectan al revés, la placa AC va a controlar el neutro, haciendo que el vivo de la cama caliente quede siempre con energía, lo que puede aumentar la corriente de fuga.
En casos extremos: Si la cama caliente se deforma y el elemento calefactor se daña, haciendo que el cable vivo toque la placa de aluminio de la cama, el vivo y la tierra pueden quedar conectados. Esto puede quemar el fusible y dañar el circuito de la fuente de alimentación.
Aflojá los tres tornillos con un destornillador Phillips hasta que cada terminal de horquilla de los cables quede libre. Anotá el orden de los cables para volver a ponerlos bien después.
Usá la llave Allen H1.5 para sacar los tres tornillos de la placa AC y después retirala de la impresora.
Sacá el cable MC-AC de la placa AC.
Instalar la placa AC y después la MC
Paso 1: Instalar la placa AC
Conectá el cable de conexión MC-AC a la placa AC de repuesto como se muestra abajo.
Las ranuras en la parte inferior de la placa AC deben estar alineadas con la muesca cuadrada de la impresora.
Usá la llave Allen H1.5 para volver a poner los tres tornillos que aseguran la placa AC.
Asegurate de que los tornillos Phillips estén flojos en la placa AC de repuesto para volver a conectar los cables de potencia.
Insertá los tres terminales de horquilla debajo de los tornillos en el orden correcto (de arriba a abajo: marrón, azul, amarillo) y apretá los tornillos para asegurar cada cable. Por último, cerrá la tapa naranja de los cables.
Paso 2: Instalar la cubierta de protección de potencia
Volvé a poner la cubierta de protección de los cables en su lugar.
Usá la llave Allen H1.5 para poner los 5 tornillos.
Volvé a conectar los tres cables de potencia de la cama caliente a la placa AC (de izquierda a derecha: rojo, azul, gris).
Paso 3: Instalar la placa MC
Poné la nueva pasta térmica azul sobre los chips de la placa MC (como se ve en la imagen), asegurate de que haya suficiente pasta sobre cada chip y conectá el cable MC-AC en la esquina inferior derecha.
Alineá el lado derecho de la placa MC detrás del chasis de la impresora y hacé coincidir los agujeros de los tornillos.
Poné los tres tornillos de la placa MC con la llave Allen H1.5.

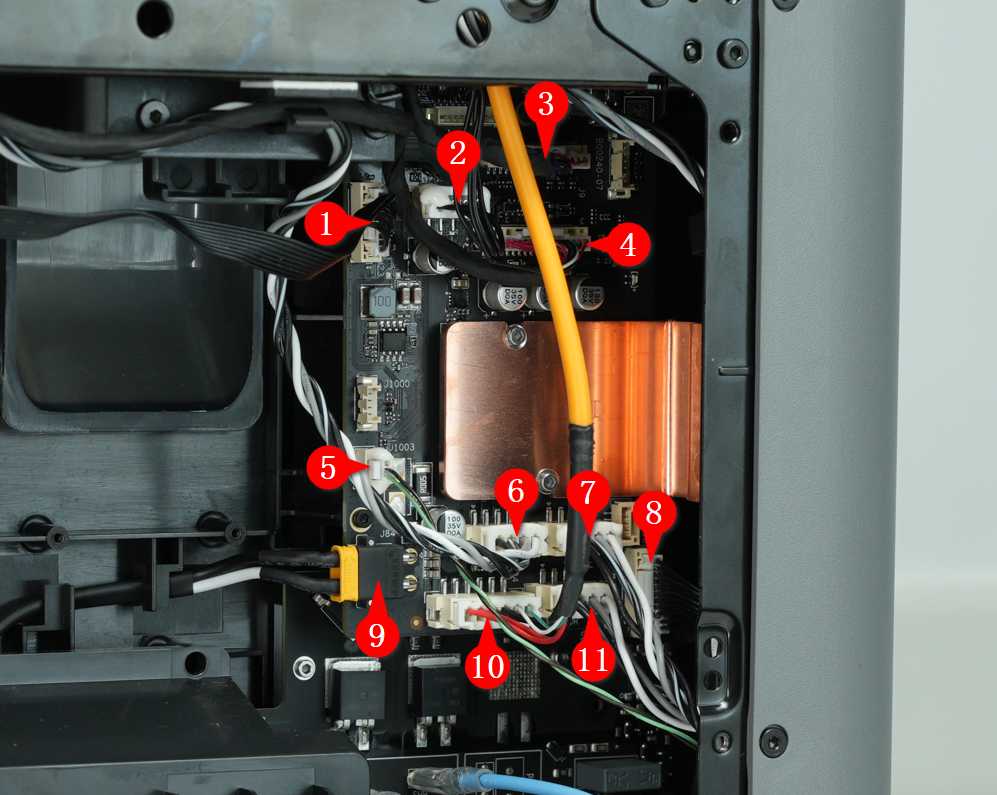

Volvé a conectar los 11 conectores a la placa MC (el disipador se pone en el próximo paso aunque aparezca en esta foto).
Fijate en la siguiente tabla para entender de dónde viene cada cable conectado a la placa MC:
| Número | Nombre | Número | Nombre | Número | Nombre |
|---|---|---|---|---|---|
| 1 | Componentes de conmutación del conducto de aire | 5 | Línea de temperatura de la cama caliente | 9 | Fuente de alimentación de placa MC |
| 2 | Línea MC-AP (alimentación) | 6 | Motor XY (A) | 10 | Cable del toolhead |
| 3 | Línea MC-AP (comunicación) | 7 | Motor XY (B) | 11 | Motor Z |
| 4 | Cable del buffer | 8 | Línea MC - AC |
Paso 4: Instalar el disipador de la placa MC

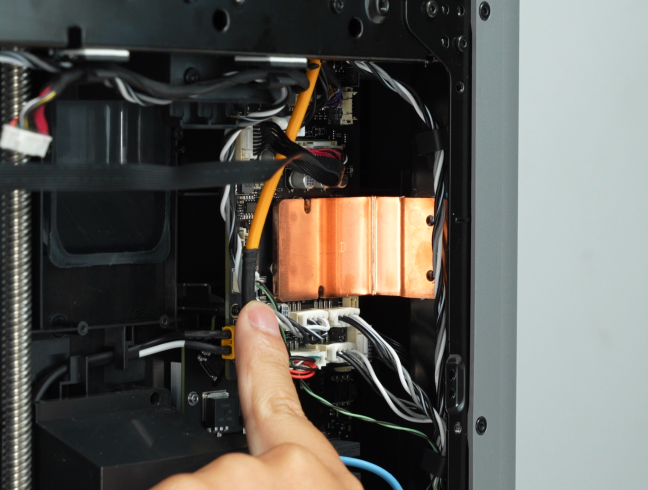

Corré el cable del motor B de la zona del disipador para que no moleste durante la instalación.
Volvé a poner el disipador en su lugar, teniendo mucho cuidado de no apretar ningún cable por detrás.
Primero usá la llave hexagonal H1.5 para poner los dos tornillos M2x5 de la izquierda para asegurar el disipador a la placa MC. Te recomiendo no apretarlos del todo todavía.
Después poné los dos tornillos del lado derecho del disipador (ST3x6) con una llave hexagonal H2.0. Una vez que los cuatro tornillos estén en su lugar, apretalos todos bien.
Paso 5: Instalar el conducto de purga
Alineá el conducto de purga de filamento con sus cuatro agujeros y usá la llave Allen H1.5 para volver a poner los cuatro tornillos.
Paso 6: Volver a instalar los componentes que bloquean
Fijate en las guías de la wiki para volver a poner el soporte del tubo PTFE, el buffer de filamento y el panel trasero:
- Guía de reemplazo del soporte del tubo PTFE
- Guía de reemplazo del buffer de filamento
- Guía de reemplazo del panel trasero de la P2S
Verificación del funcionamiento
Conectá la fuente de alimentación, prendé la impresora y hacé la calibración del dispositivo.
Notas finales
Esperamos que esta guía te haya sido útil y práctica. Si el problema no se resuelve, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o más detalles. Nuestro equipo técnico va a revisar tu pedido y te va a dar una ayuda más detallada.
También podés visitar Bambu AI, que puede responder al toque las preguntas más comunes y darte orientación operativa.
