El Eddy Sensor está instalado entre el extruder y el hotend en la P2S. Es un componente que se usa para calibrar activamente el flujo de filamento.
Cuándo usar esta guía
Usá esta guía si el Eddy Sensor está dañado o no funciona correctamente.
Herramientas y materiales necesarios

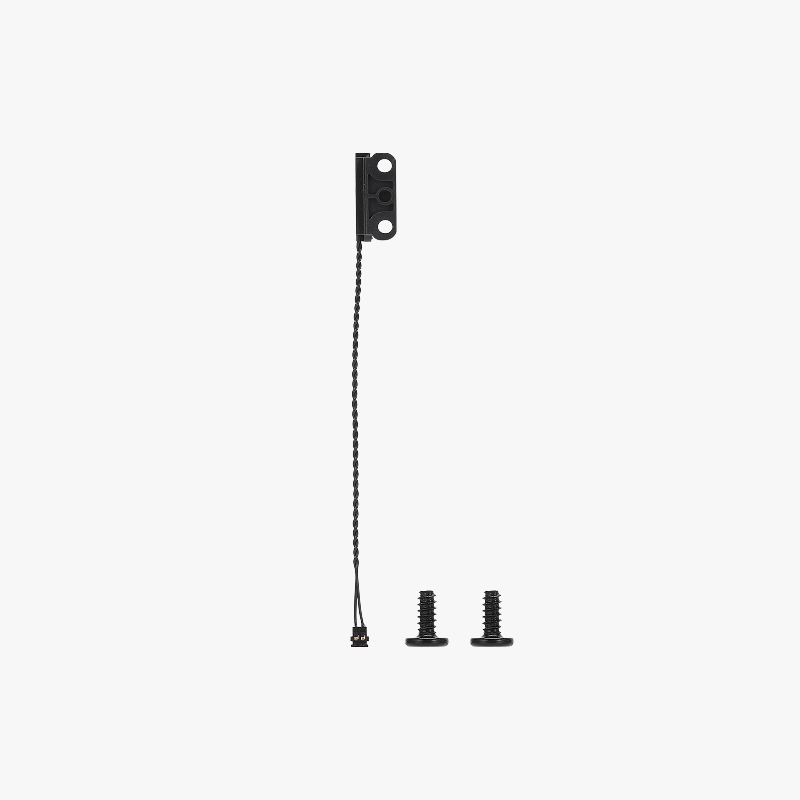

- Nuevo Eddy Sensor
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de realizar cualquier tarea de mantenimiento. No hacerlo implica un riesgo de choque eléctrico, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y prestá especial atención para no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna pregunta o duda relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Cómo sacar el Eddy Sensor

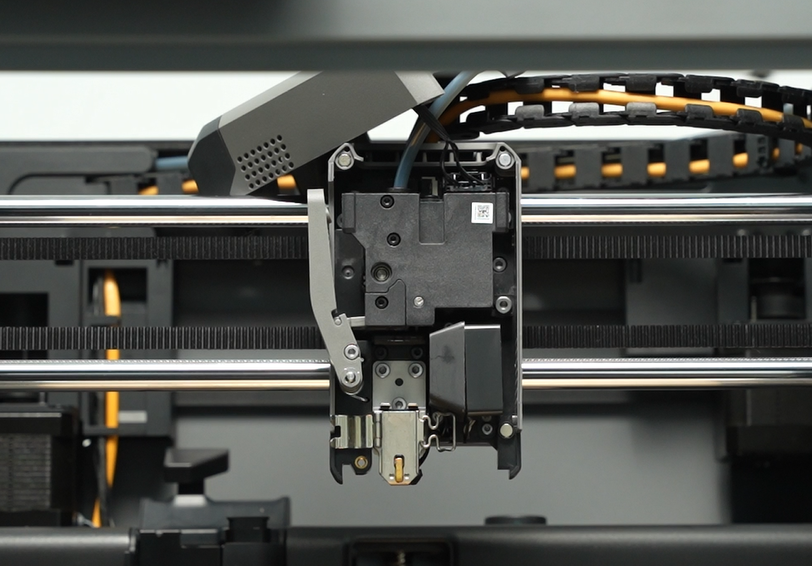

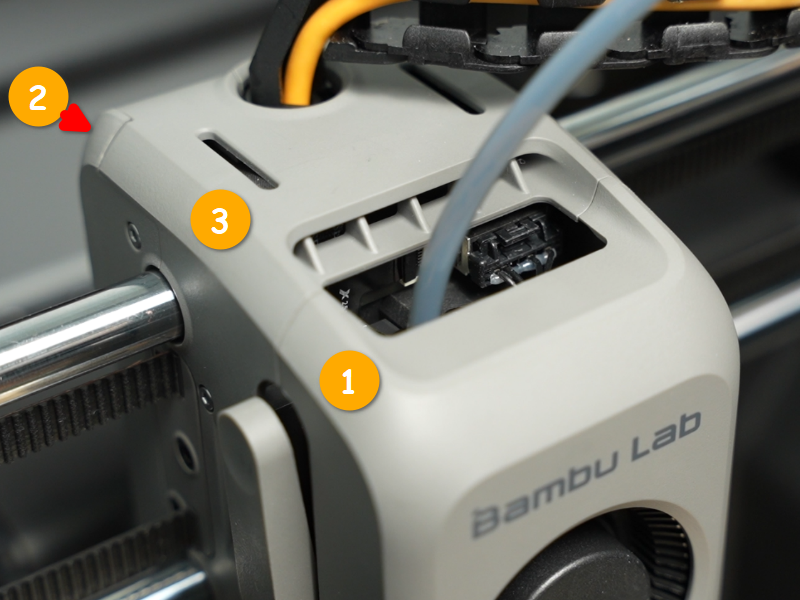

Paso 1: Sacá la tapa frontal del cabezal
Consultá la guía para reemplazar el Toolhead Housing de la P2S para retirar la tapa frontal del cabezal.

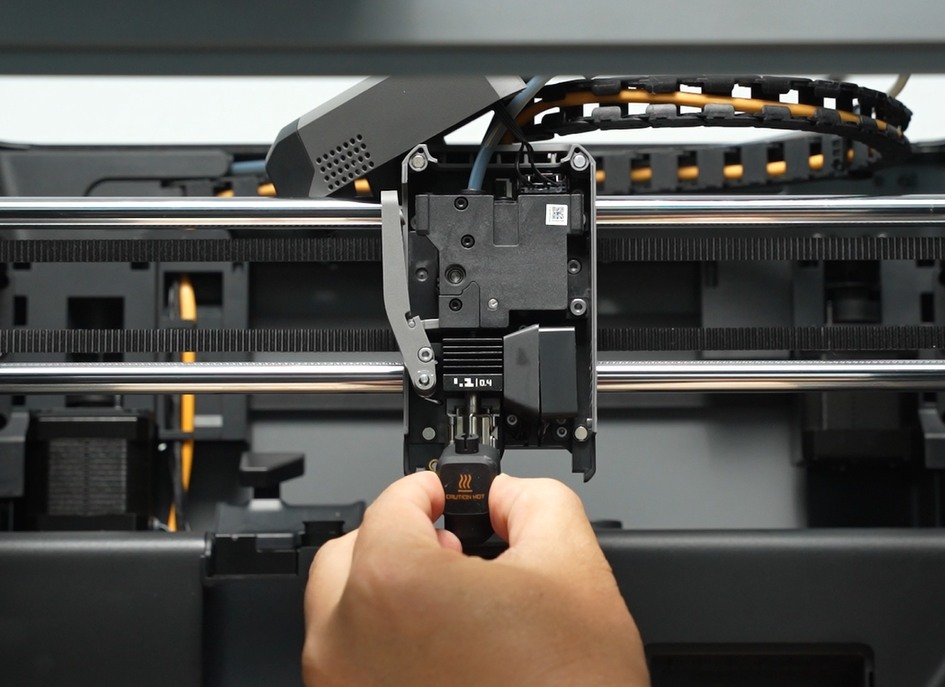

Paso 2: Sacá el hotend
Consultá la guía para reemplazar el hotend y la funda de silicona de la P2S para retirar la funda de silicona y después el hotend.
Paso 3: Sacá el conducto de aire del ventilador de enfriamiento del hotend

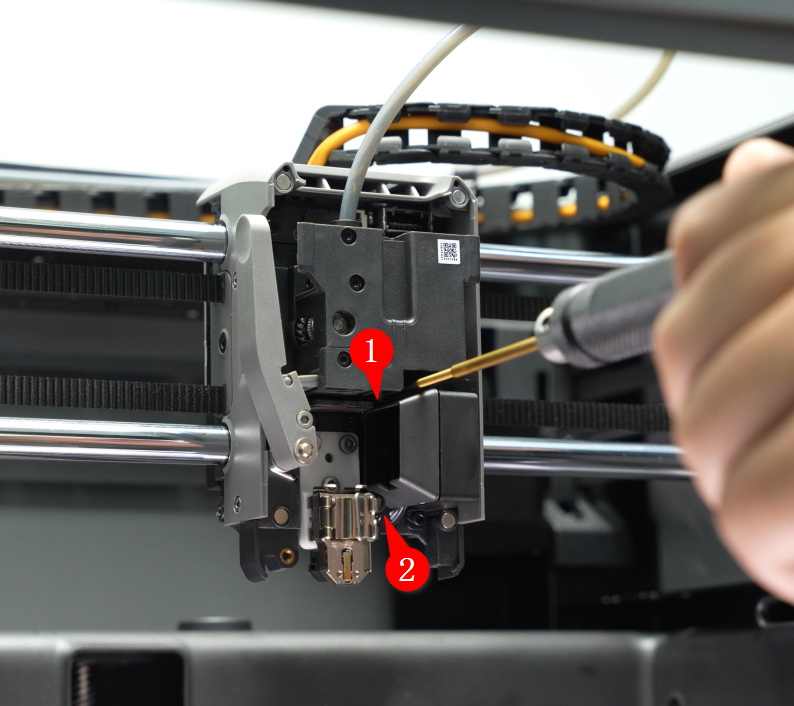

Retirá los dos tornillos del conducto del ventilador del hotend con una llave Allen H1.5 y sacá el conducto de aire del cabezal.
Paso 4: Liberá el cable

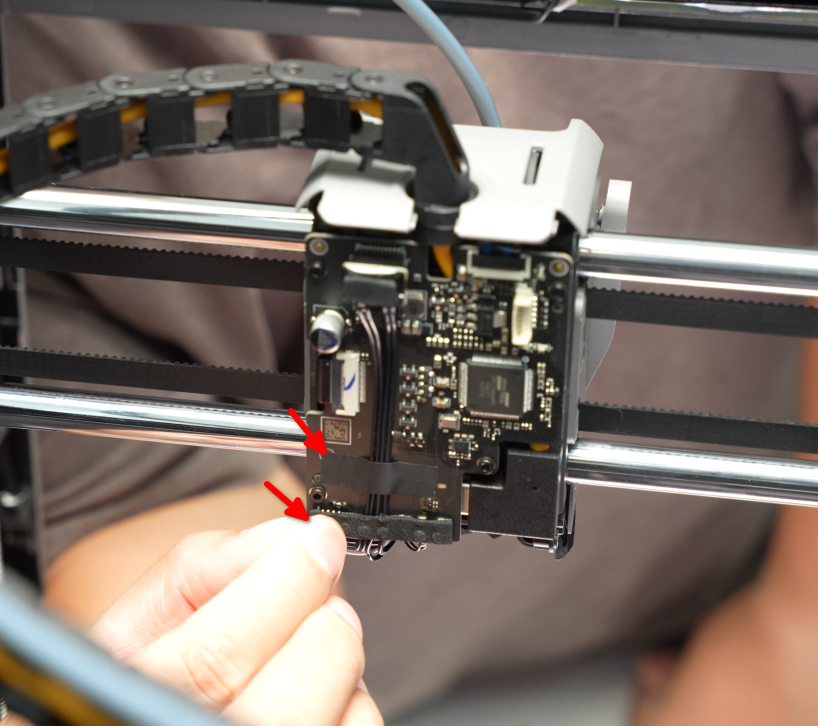

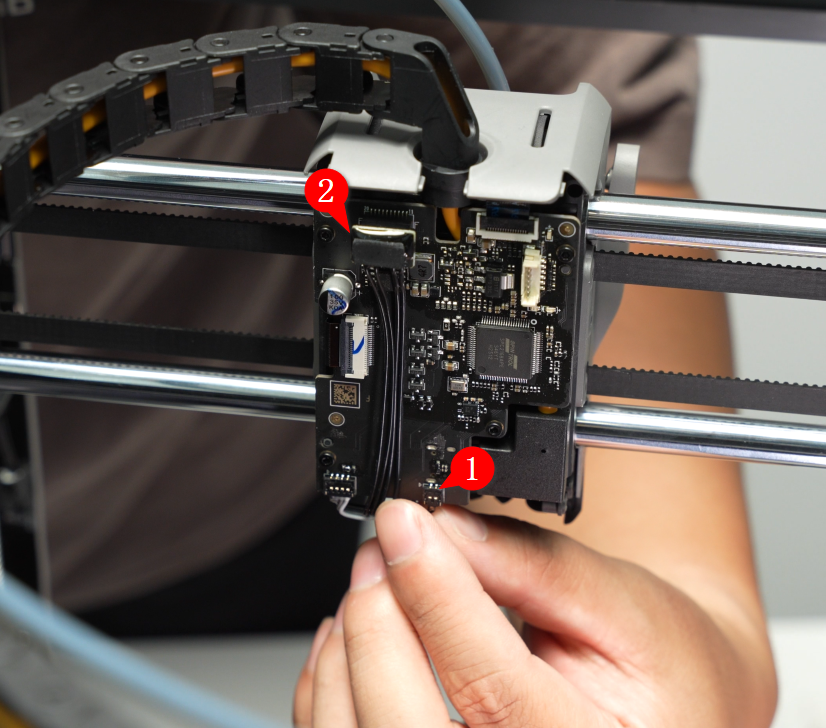

Despegá la espuma y la cinta adheridas a la placa TH, luego desconectá el cable del ventilador del hotend y el cable del conjunto de calentamiento del hotend de la placa TH en secuencia.
Al desconectar el cable del Eddy Sensor, tirá de él recto hacia arriba desde el conector —no hagas fuerza hacia los lados ni lo sacudas, ya que esto podría dañar el conector.

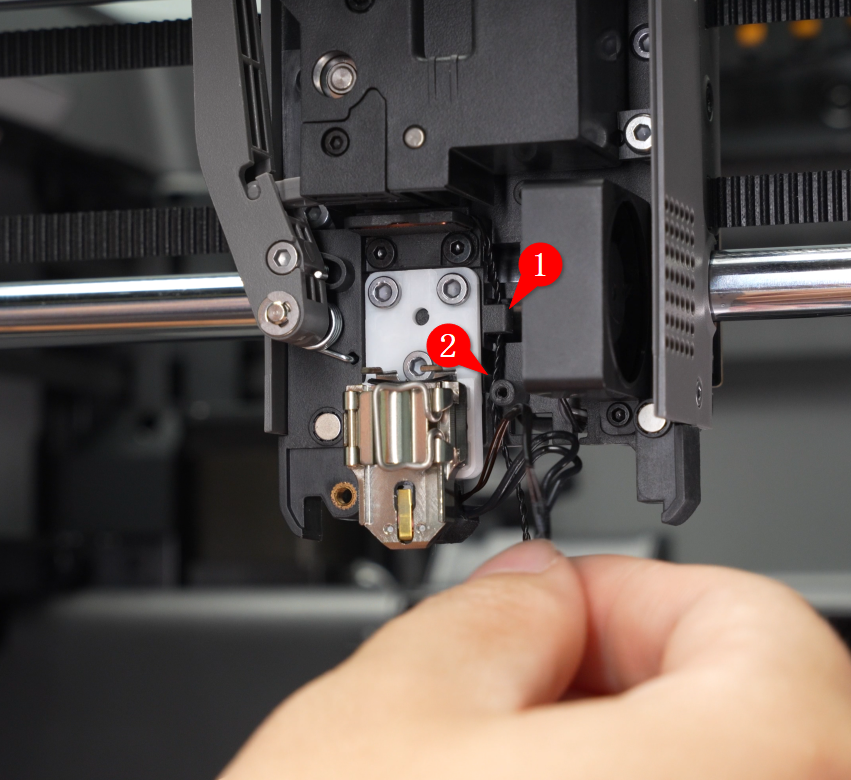

Retirá el cable del ventilador del hotend y el cable del conjunto de calentamiento del hotend de los clips de cables en secuencia.
Paso 5: Sacá el Eddy Sensor

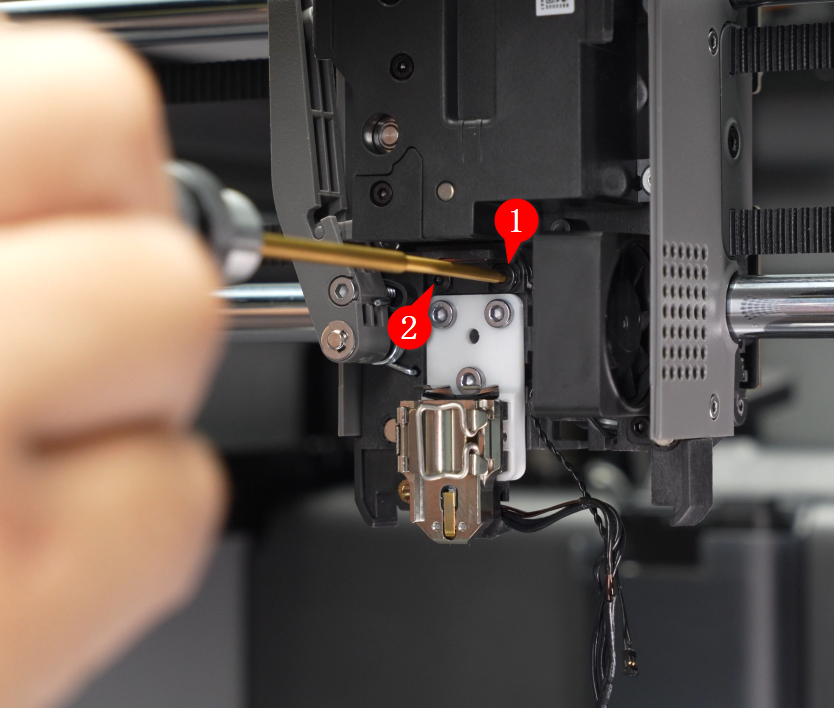

Usá una llave Allen H1.5 para quitar los dos tornillos que sujetan el Eddy Sensor y luego retirá la bobina.
Instalación del nuevo Eddy Sensor
Paso 1: Instalá el Eddy Sensor
Con los agujeros de los tornillos mirando hacia abajo, instalá el Eddy Sensor por encima del conjunto de calentamiento del hotend y ajustá los dos tornillos con una llave Allen H1.5.
Paso 2: Conectá el cable
Primero, enganchá el cable del Eddy Sensor en el clip de cables que se muestra en la imagen de abajo.

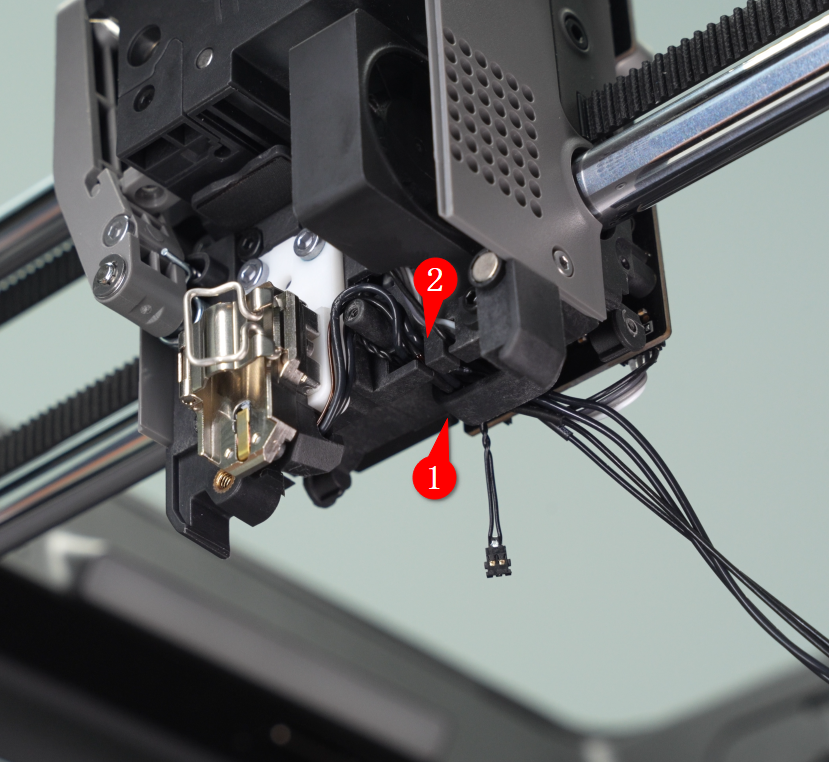

Pasá el cable de calentamiento del hotend por encima de la columna del tornillo como se muestra. Asegurate de que esté completamente por encima de la columna y lejos de la superficie de atornillado para que no se apriete durante la instalación del conducto de aire del ventilador del hotend.
Pasá el cable del conjunto de calentamiento del hotend y el cable del Eddy Sensor por los clips de cables.
Volvé a conectar el cable del conjunto de calentamiento del hotend a la placa TH. Alineá el conector del Eddy Sensor con el puerto de la placa TH y presioná hasta que entre por completo.
Volvé a colocar la cinta y la espuma.
Paso 3: Instalá el conducto de aire del ventilador de enfriamiento del hotend
Instalá el conducto del ventilador del hotend en el lado izquierdo del ventilador del hotend.

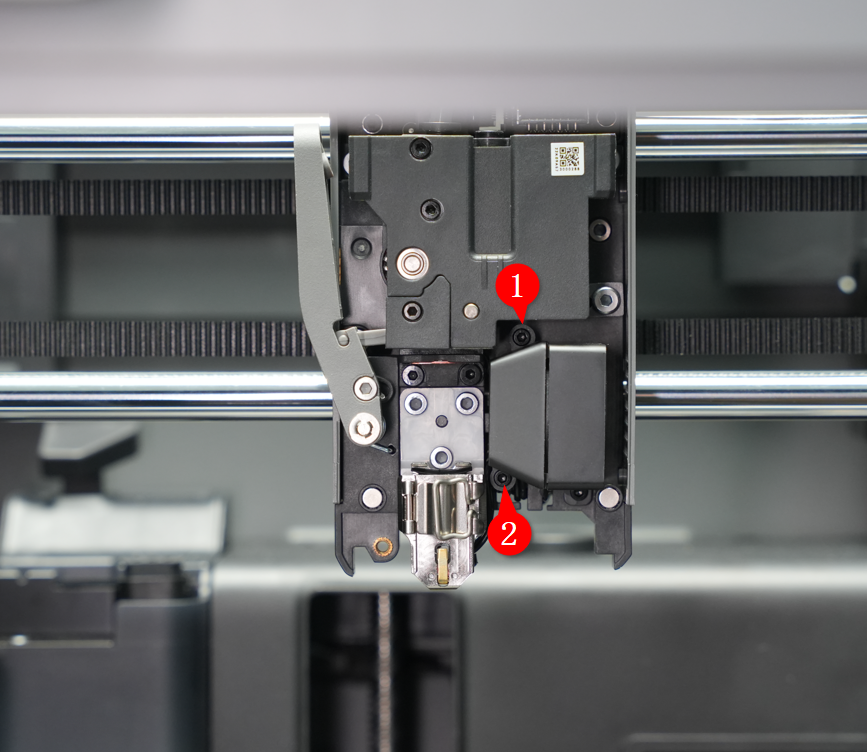

Asegurate de que los cables no queden apretados debajo de los agujeros de los tornillos, luego ajustá los dos tornillos con una llave hexagonal H1.5.
Paso 4: Instalá el hotend y la funda de silicona
Para instrucciones detalladas, consultá la página de la wiki sobre cómo reemplazar el hotend y la funda de silicona para instalar ambos componentes.
Paso 5: Instalá la tapa frontal del cabezal
Mirá la guía para reemplazar el Toolhead Housing para volver a colocar la tapa frontal del cabezal.
Verificación del éxito
Conectá la alimentación de la impresora y encendela. Iniciá una impresión y asegurate de que se complete con éxito. Después de reemplazar el Eddy Sensor, fijate en "Ajustar el Eddy Sensor del nozzle de la P2S" para realizar el ajuste necesario.
Si encontrás algún problema, revisá los pasos y chequeá todas las conexiones antes de intentar de nuevo. Si el problema persiste, por favor comunicate con el equipo de atención al cliente de Bambu Lab para recibir más ayuda.
Notas finales
Esperamos que esta guía te haya servido. Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos u otros detalles. Nuestro equipo técnico revisará tu pedido y te dará asistencia detallada. También podés visitar Bambu AI, que puede responder al instante preguntas comunes y darte guías operativas.
