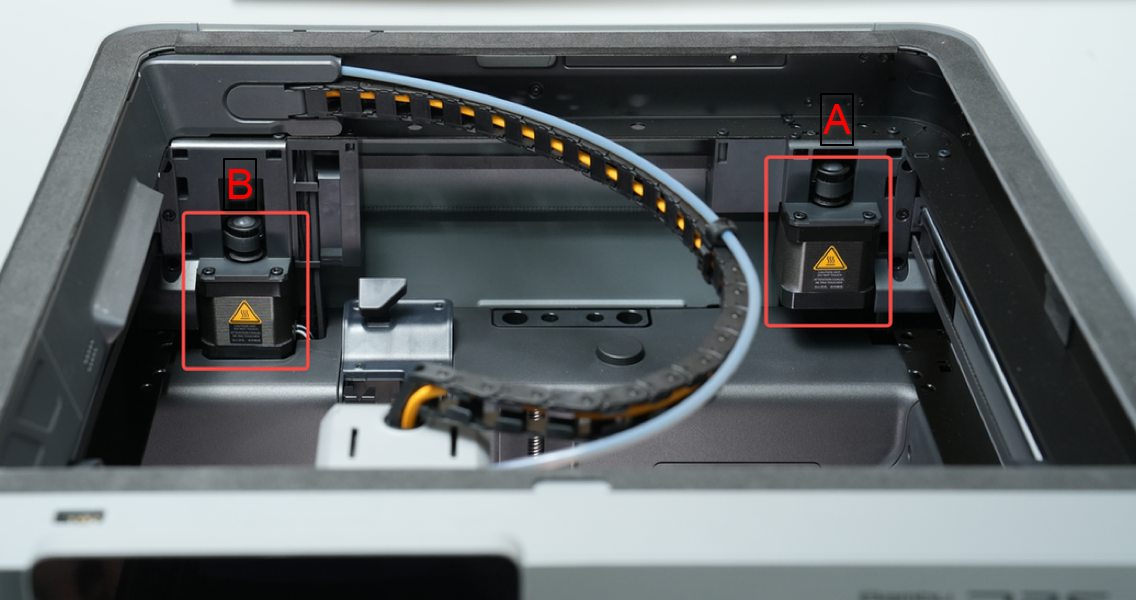

Esta es una guía paso a paso para reemplazar los motores XY en la P2S. Los motores XY son motores stepper montados en la parte trasera de la impresora, responsables de mover el cabezal en el plano XY. Hay uno de cada lado, identificados como motor A y motor B para su identificación.

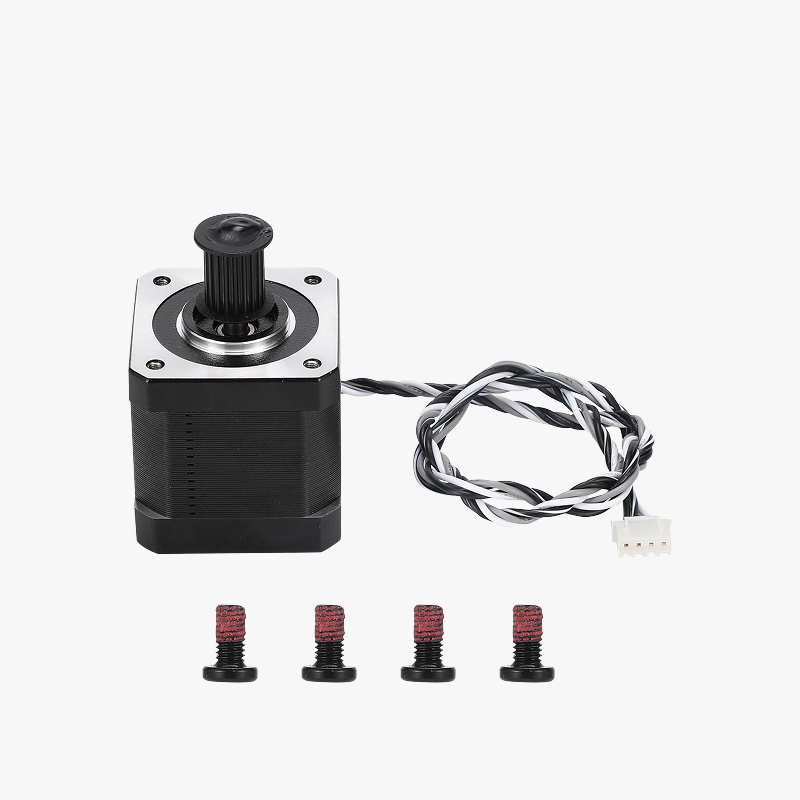

A continuación se muestra cómo se ve el motor cuando está separado de la impresora.
Cuándo usar esta guía
- Motor quemado.
- El soporte de Bambu Lab confirmó una falla en el motor XY mediante el análisis de logs.
Después de reemplazar uno o ambos motores XY, es necesario tensar las correas XY. Referite a la guía de tensado de correas XY para instrucciones detalladas.
Herramientas y materiales necesarios
- Nuevo motor XY;
- Llave Allen
H2.0 - Llave Allen
H1.5(necesaria solo al reemplazar el motor B) - Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar o presionar cables, conectores o placas de circuito expuestos. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Reemplazo del motor A
Sacar el motor A

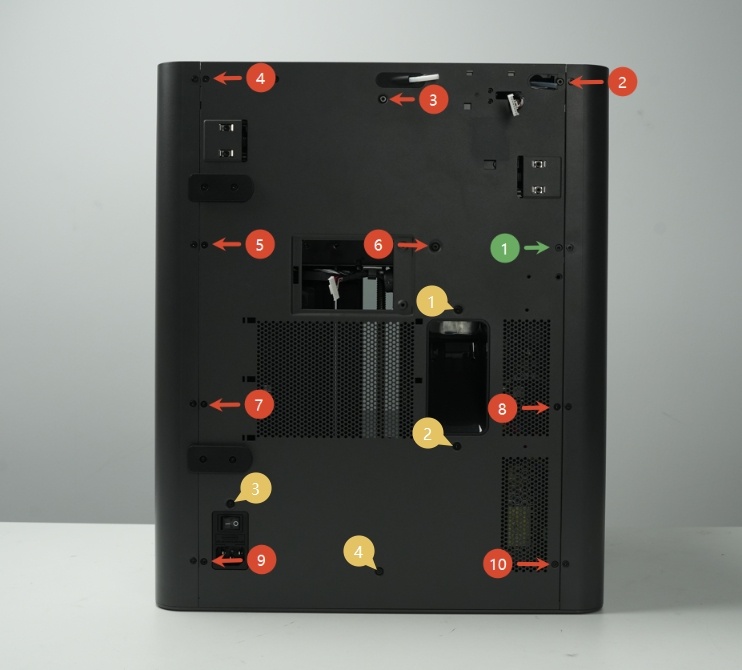

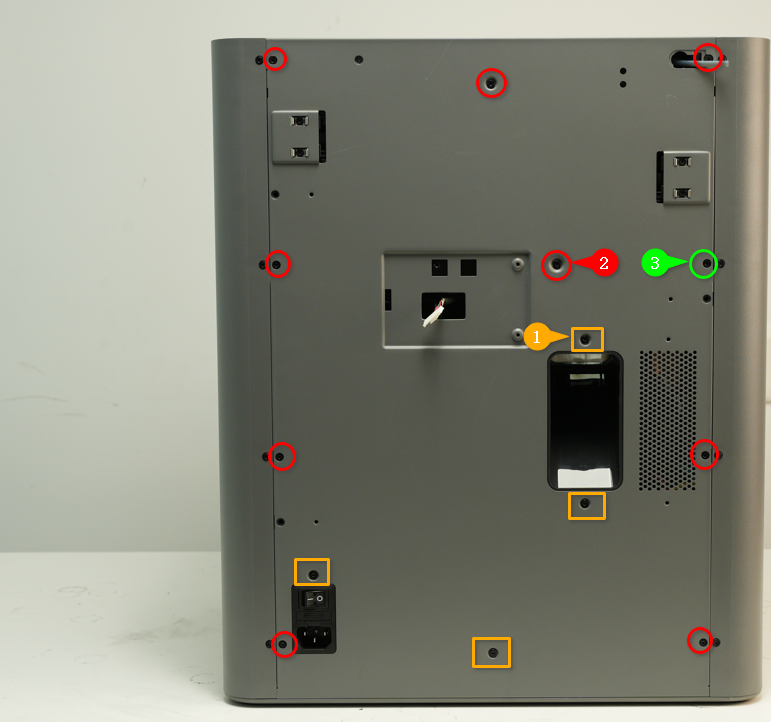

Paso 1: Sacá el panel trasero
Referite a la Wiki correspondiente a tu modelo de impresora para sacar el panel trasero: P2S | X2D
Paso 2: Sacá el conducto de descarte

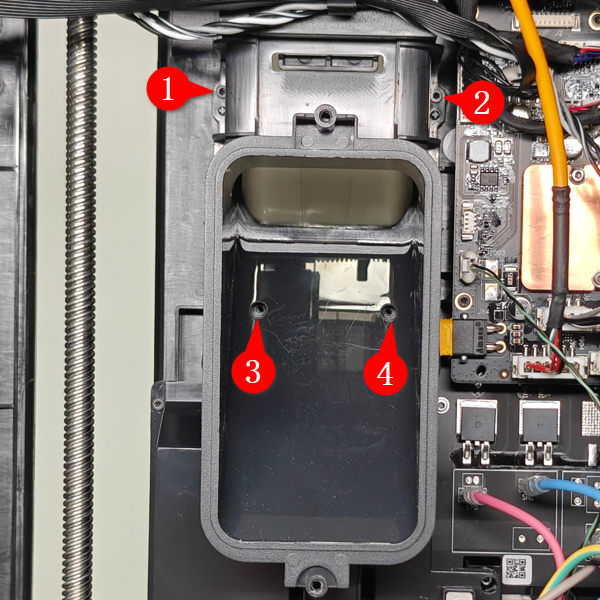

Usá una llave Allen de 1.5 mm para sacar los cuatro tornillos que aseguran el conducto de descarte y después retirá el conducto de la impresora.
Paso 3: Liberá el cable del motor A

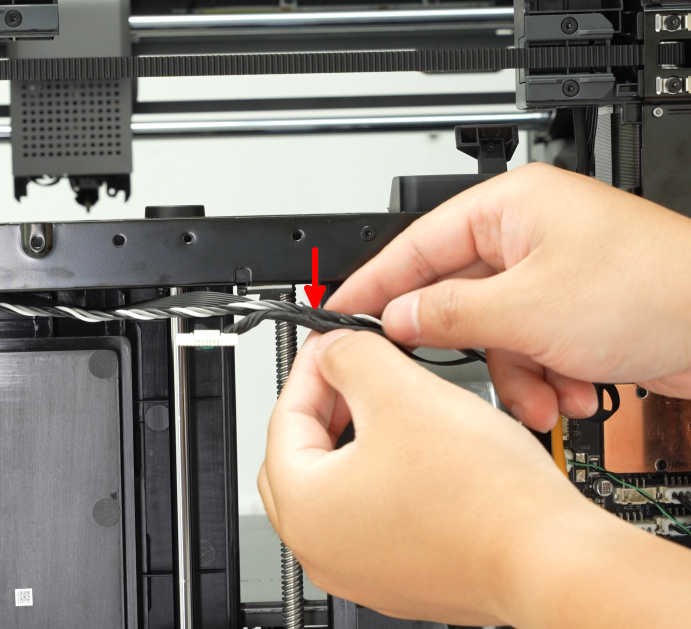

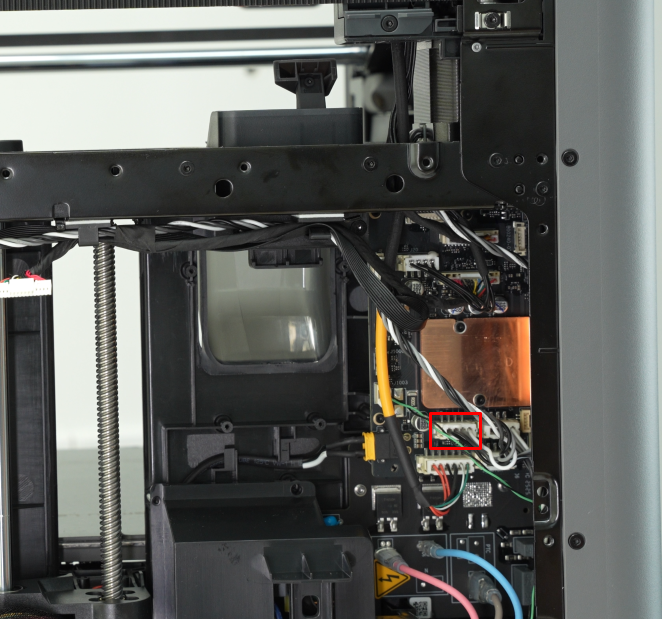

Desconectá el cable del motor A de la placa MC, luego, de derecha a izquierda, liberá el cable de los clips y la cinta. Despegá la cinta del cable para separar el cable del motor.
Paso 4: Liberá el tensor de la correa XY

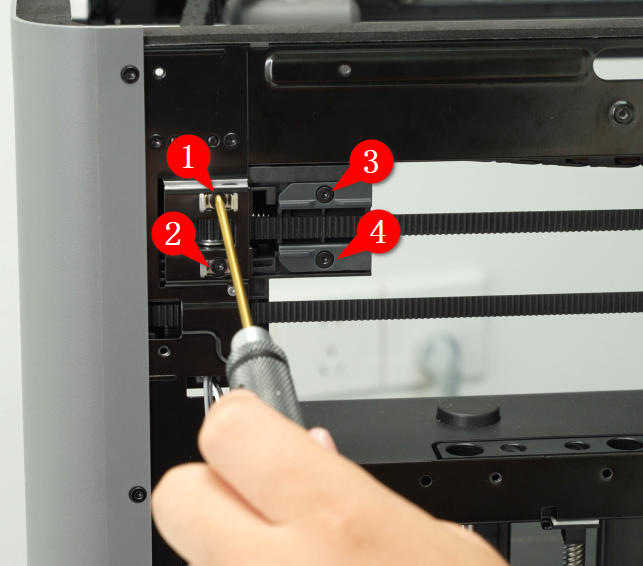

Retirá el tensor de la correa XY del lado del motor A. Usando una llave Allen H2.0, sacá los cuatro tornillos que se muestran a continuación para aflojar el tensor.
Nota: Sostené el soporte del tensor con la mano mientras aflojás los tornillos para evitar que salte.
Paso 5: Sacá el motor A

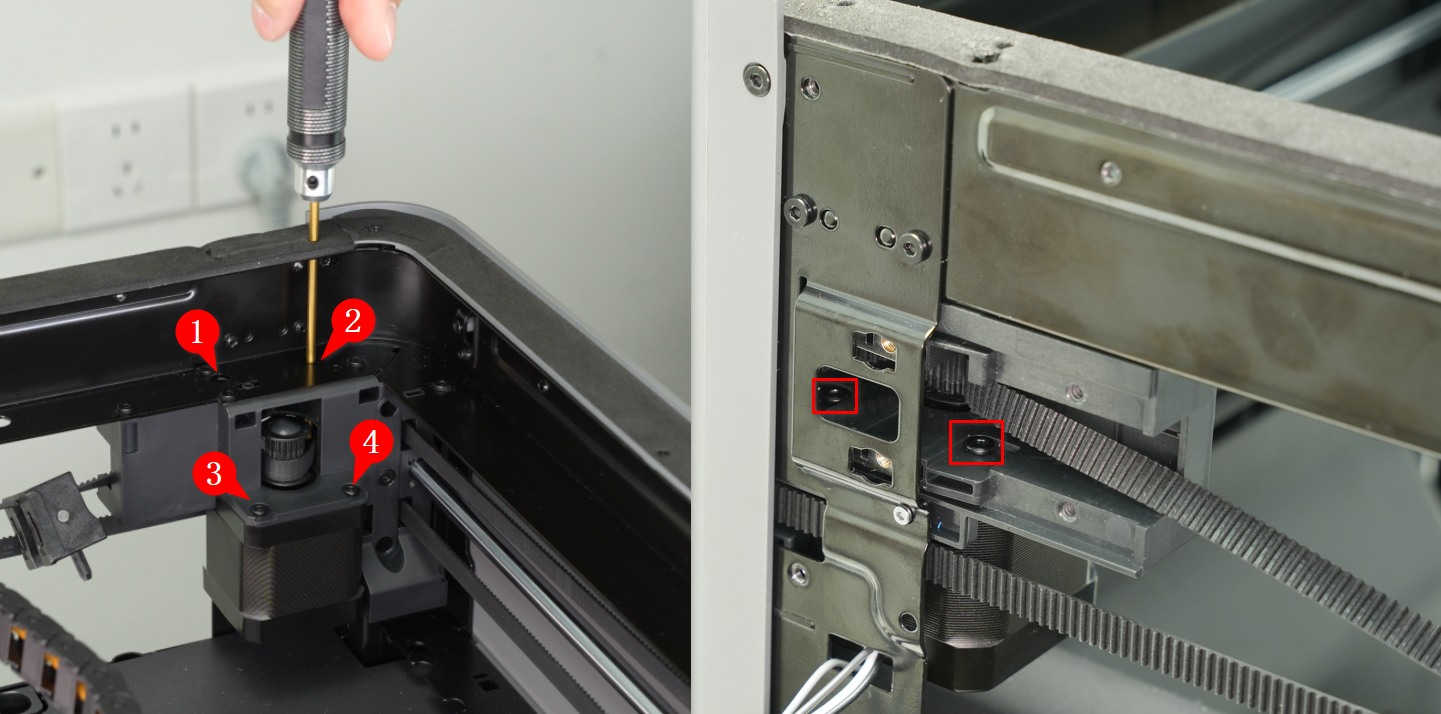

El motor A está asegurado por cuatro tornillos. Dos tornillos están a la vista y a los otros dos tenés que acceder desde arriba usando un destornillador Allen H2.0 largo. Usá una llave Allen H2.0 para sacar los cuatro tornillos.
Nota: Sostené el motor con la mano al sacar el último tornillo para evitar que se caiga.
Sacá la correa de la polea del motor, retirá el motor A y pasá el cable del motor a través de la pequeña abertura para retirar el motor por completo.
Instalación del motor A
Paso 1: Instalá el motor A
Pasá el cable del motor A por el agujero para cables, sostené el motor con la mano y colocá la correa en la polea del motor. Usá una llave Allen H2.0 para asegurar los cuatro tornillos del motor. Para los dos tornillos de atrás, insertá la llave desde arriba, usá pinzas para posicionar los tornillos en los agujeros y después apretalos.
Paso 2: Instalá el tensor de la correa XY
Volvé a instalar el tensor de la correa XY y usá una llave Allen H2.0 para apretar los tornillos del soporte del tensor y el tornillo de tensado.
Nota: Sostené el tensor con la mano mientras apretás para evitar que se salga.
No aprietes del todo el tornillo de tensado todavía; se debe apretar después de que la correa esté tensada.
Paso 3: Conectá el cable del motor A

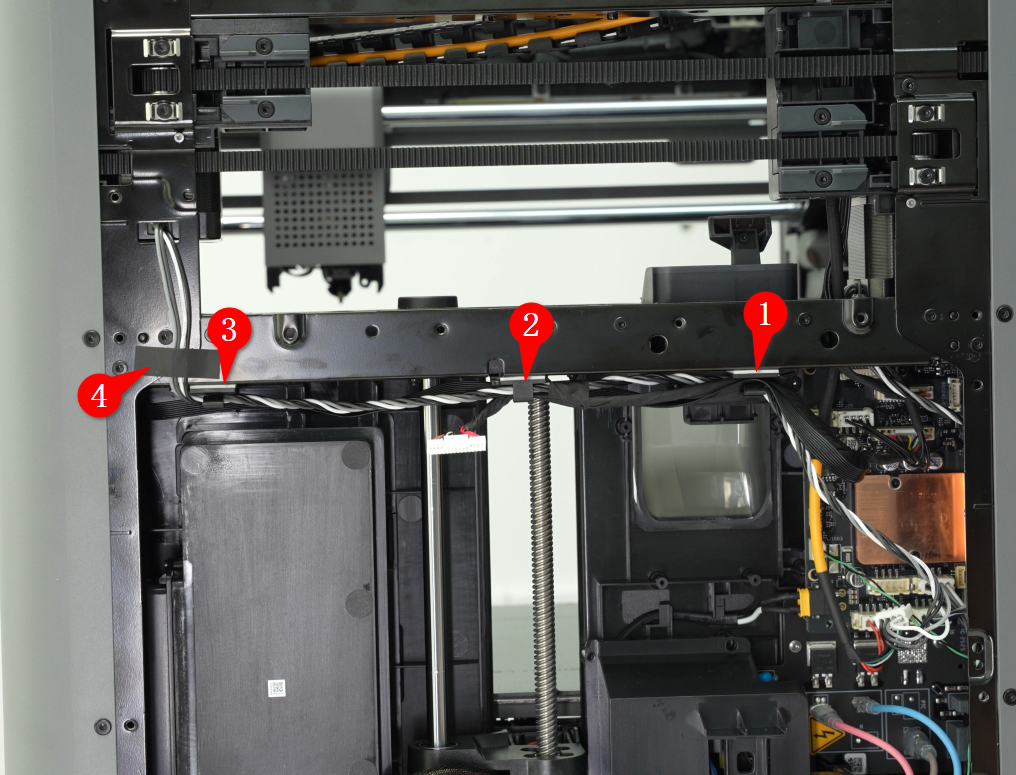

Pegá con cinta el cable del motor junto con los otros dos cables, luego, de izquierda a derecha, enganchá los cables en los clips y asegurálos al marco con cinta (en la posición 4). Finalmente, conectá el cable del motor a la placa MC.
Paso 4: Instalá el conducto de descarte
Alineá el conducto de descarte con los agujeros de los tornillos en la impresora y usá una llave Allen H1.5 para apretar los cuatro tornillos de montaje.
Paso 5: Instalá el panel trasero
Referite a la Wiki correspondiente a tu modelo de impresora para instalar el panel trasero: P2S | X2D
Reemplazo del motor B
Sacar el motor B
Paso 1: Sacá el panel trasero
Referite a la Wiki correspondiente a tu modelo de impresora para sacar el panel trasero: P2S | X2D
Paso 2: Sacá la cubierta AP
Podés consultar esta wiki para sacar la cubierta AP: Reemplazo de la cubierta de la placa AP / Luz LED de la P2S - Izquierda
Paso 3: Sacá el conducto de descarte
Usá una llave Allen H1.5 para sacar los cuatro tornillos que aseguran el conducto de descarte y después retiralo de la impresora.

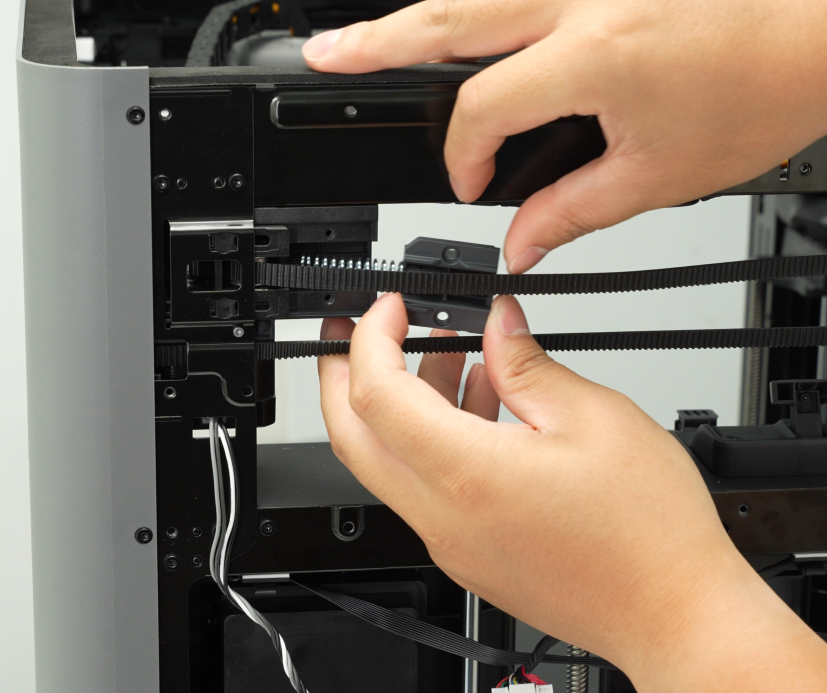

Paso 4: Liberá el tensor de la correa XY
Retirá el tensor de la correa XY del lado del motor B. Primero, usá una llave Allen H2.0 para sacar los dos tornillos de montaje del tensor, luego sacá los tornillos del soporte del tensor con la misma llave.
Nota: Sostené el soporte del tensor con la mano mientras sacás los tornillos para evitar que salte.

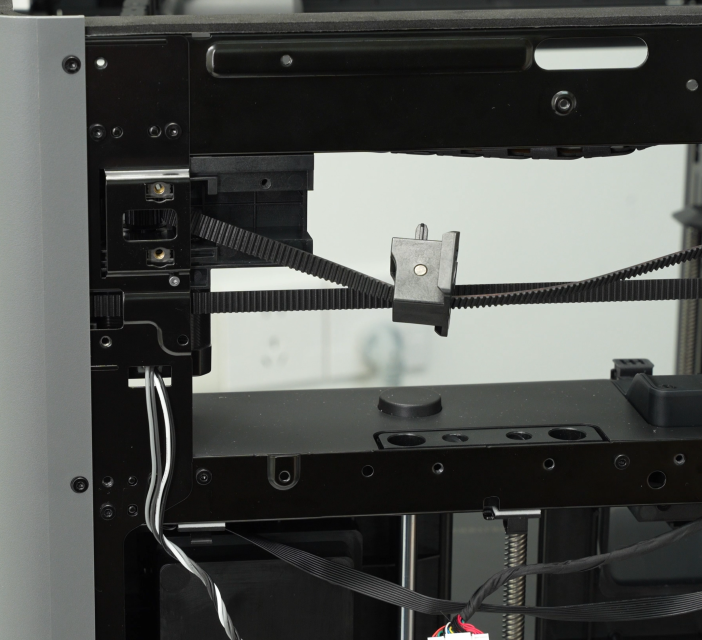

Aflojá el soporte del tensor y después sacalo de la impresora. Finalmente, deslizá el tensor fuera del marco y dejalo colgando de la correa.
Paso 5: Sacá la placa MC
Referite a la Wiki correspondiente a tu modelo de impresora para sacar la placa MC: P2S | X2D
Al sacar la placa MC, también podés liberar el cable del motor B de los clips internos de la impresora.
Paso 6: Sacá el motor B
Primero, usá una llave Allen H2.0 para sacar los tres tornillos que aseguran el soporte del motor. El motor B está asegurado por cuatro tornillos: dos están a la vista y a los otros dos tenés que acceder desde arriba usando un destornillador Allen H2.0 largo. Primero, usá la llave Allen H2.0 para aflojar los dos tornillos traseros y después usá pinzas para sacarlos. Luego, usá una llave Allen H2.0 para sacar los dos tornillos delanteros. Sostené el motor con la mano al sacar el último tornillo para evitar que se caiga.
Sacá la correa de la polea del motor B y tirá del cable del motor para sacarlo del canal de cables. Empujá el motor hacia abajo. Como la parte inferior del motor está bloqueada por un travesaño, deslizá el soporte hacia adentro e incliná el motor B para pasarlo hacia abajo del travesaño.
Instalación del motor B
Paso 1: Instalá el motor B
Pasá el cable del motor de abajo hacia arriba a través del canal principal de cables y después llevalo por el canal pequeño del lado izquierdo. Dirigí el cable del motor hacia el panel lateral derecho, como se muestra en la figura. Empujá el soporte hacia adentro para crear espacio para el motor y después pasá el motor de abajo hacia arriba a través del pequeño agujero en el soporte.
Enganchá la correa en la polea del motor, sostené el motor con la mano y apretá los dos tornillos de montaje delanteros con una llave Allen H2.0. Insertá la llave Allen H2.0 a través del marco por encima del agujero del tornillo, usá pinzas para poner el tornillo en el agujero y después apretalo. Usá el mismo método para los dos tornillos traseros. Usá una llave Allen H2.0 para apretar los tres tornillos del soporte.
Paso 2: Instalá la placa MC
Referite a la Wiki correspondiente a tu modelo de impresora para instalar la placa MC: P2S | X2D
Al instalar la placa MC, enganchá los cables del motor en los clips internos y conectalos a la placa MC.
Paso 3: Instalá el tensor de la correa XY
Volvé a instalar el tensor de la correa XY y usá una llave Allen H2.0 para apretar los tornillos del soporte y el tornillo de tensado.
Nota: No aprietes del todo el tornillo de tensado todavía; se debe apretar después de que la correa esté tensada. Sostené el tensor con la mano mientras apretás los tornillos para evitar que se salga.
Paso 4: Instalá el conducto de descarte
Alineá el conducto de descarte con los agujeros de los tornillos en la impresora y usá una llave Allen H1.5 para apretar los cuatro tornillos de montaje.
Paso 5: Instalá el panel trasero de la impresora
Referite a la Wiki correspondiente a tu modelo de impresora para instalar el panel trasero: P2S | X2D
Paso 6: Instalá la cubierta AP
Referite a esta wiki para volver a instalar la cubierta AP: Reemplazo de la cubierta de la placa AP / Luz LED de la P2S - Izquierda
Verificación del éxito
Conectá la alimentación, encendé la impresora y ejecutá la calibración de la máquina para comprobar que no haya errores.
Notas finales
Esperamos que esta guía te haya brindado un apoyo claro y práctico. Si el problema persiste, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu solicitud y te brindará asistencia detallada. También podés visitar Bambu AI, que puede responder instantáneamente preguntas comunes y ofrecerte orientación operativa.
