Esta es una guía paso a paso para reemplazar el arnés de cables de la P2S: cable MC-AC, cable MC-Buffer, cable de la placa del sensor de puerta y el cable de alimentación de la placa MC.

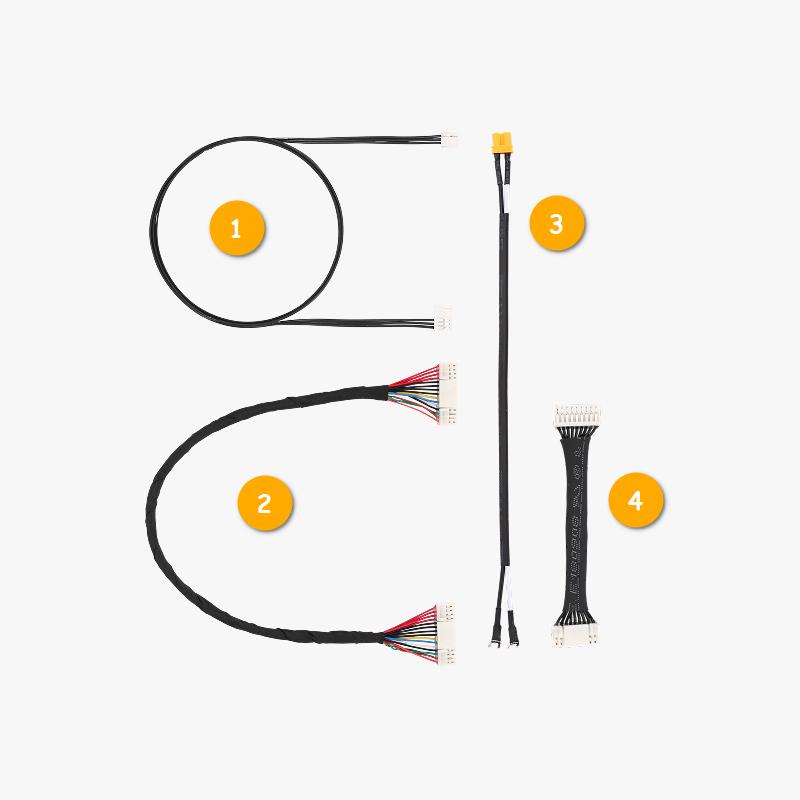

Pack de cables de la impresora
El pack de cables para la impresora P2S incluye cuatro cables de conexión interna separados:
- Cable de conexión de la placa AP a la placa de detección de puerta
- Cable de conexión de la placa MC al buffer
- Cable de alimentación de la placa MC
- Cable de conexión MC-AC
Cuándo usar esta guía
Usá esta guía si hay daños en los cables o en los conectores.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la energía de la impresora antes de realizar tareas de mantenimiento. No hacerlo conlleva un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no pellizcar, dañar ni presionar ningún cable expuesto, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Reemplazo del cable MC-AC
Como el cable MC-AC está bloqueado por la placa MC, es necesario sacarla al reemplazar este cable.

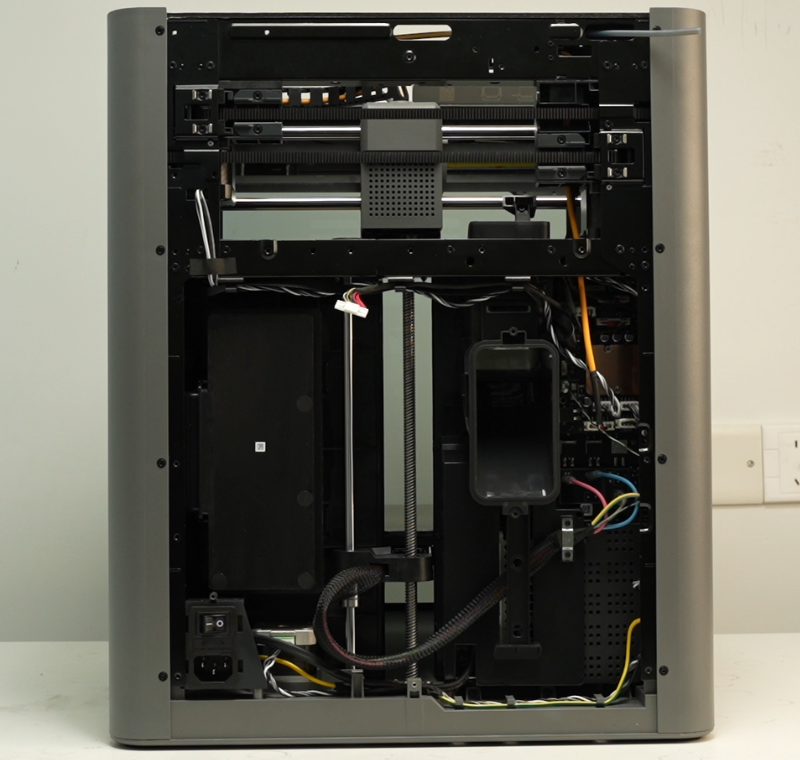

Paso 1: Retirá el panel trasero
Consultá esta wiki para retirar el panel trasero: Reemplazo del panel trasero

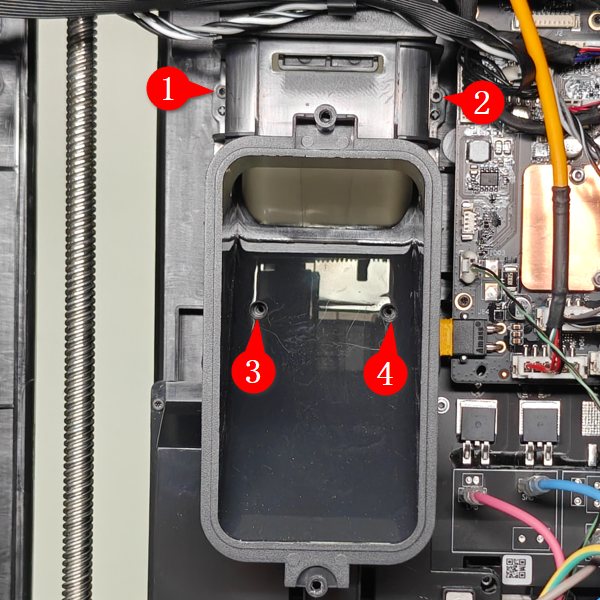

Paso 2: Retirá la canaleta de purga
Usá una llave Allen H1.5 para quitar los cuatro tornillos de montaje (BT2×5), luego retirá la canaleta de purga.
Paso 3: Soltá la placa MC

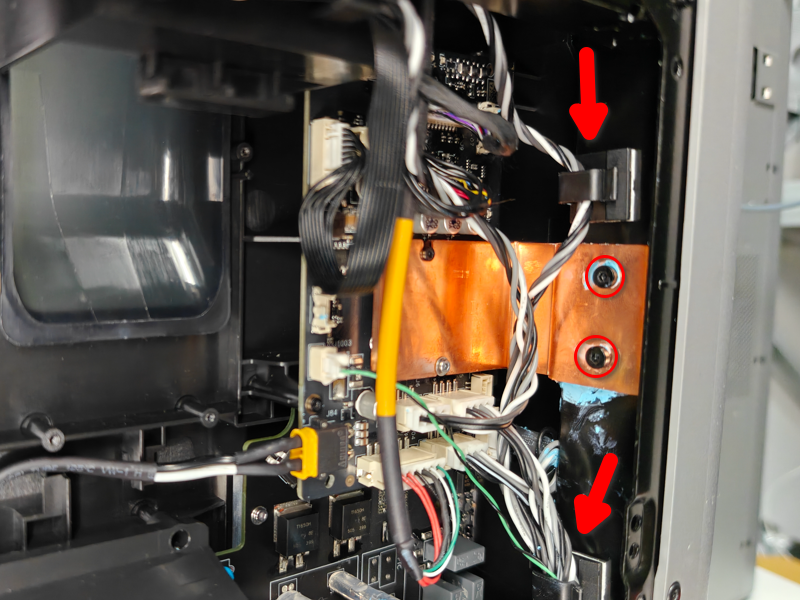

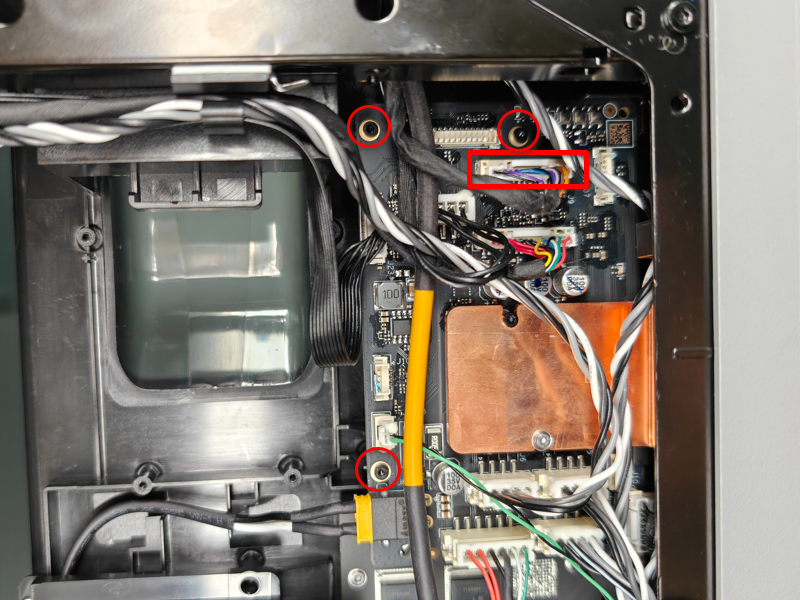

Retirá los dos tornillos del disipador y soltá los cables de los dos clips. Quitá los tres tornillos de la placa MC y desconectá el cable de señal de la placa MC-AP de la placa MC.
Paso 4: Reemplazá el cable MC-AC

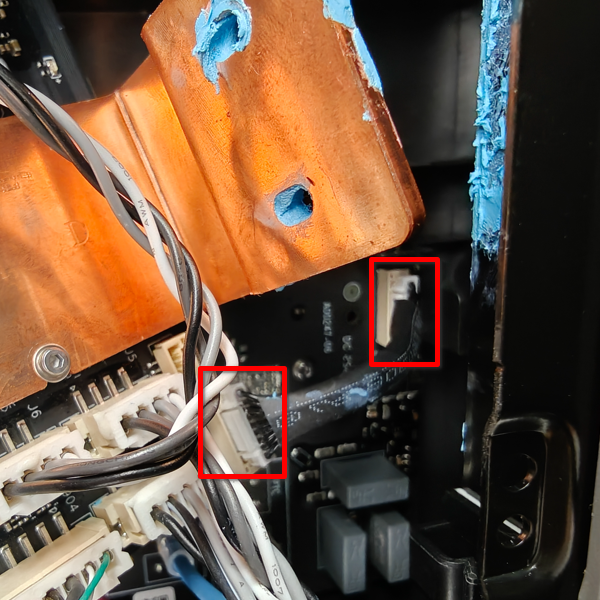

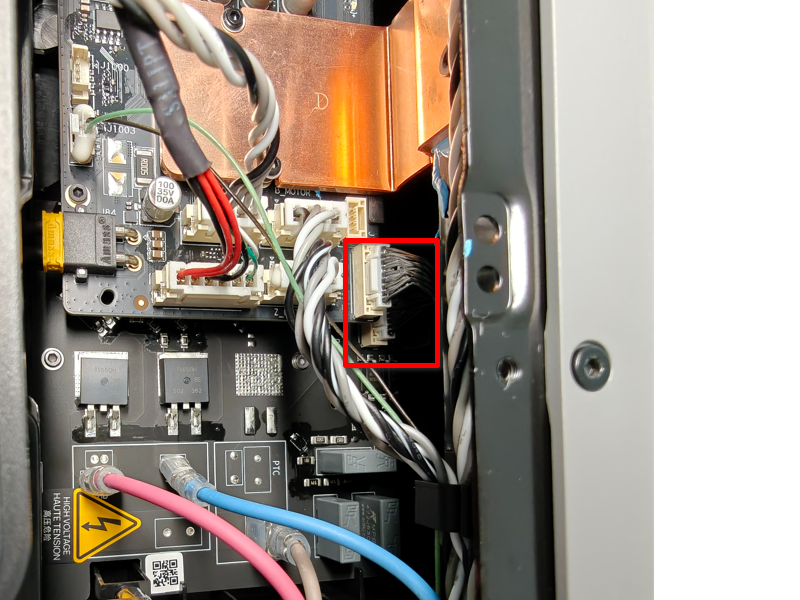

Aflojá la placa MC para exponer completamente el cable MC-AC, luego presioná los clips del conector en secuencia para quitar el cable MC-AC.
Conectá el nuevo cable MC-AC a los dos conectores en orden, luego instalá la placa MC en su lugar según los agujeros de los tornillos y volvé a asegurar los tornillos. Reensamblá la impresora invirtiendo los pasos de desmontaje.
Reemplazo del cable MC-Buffer
Paso 1: Retirá el filament buffer

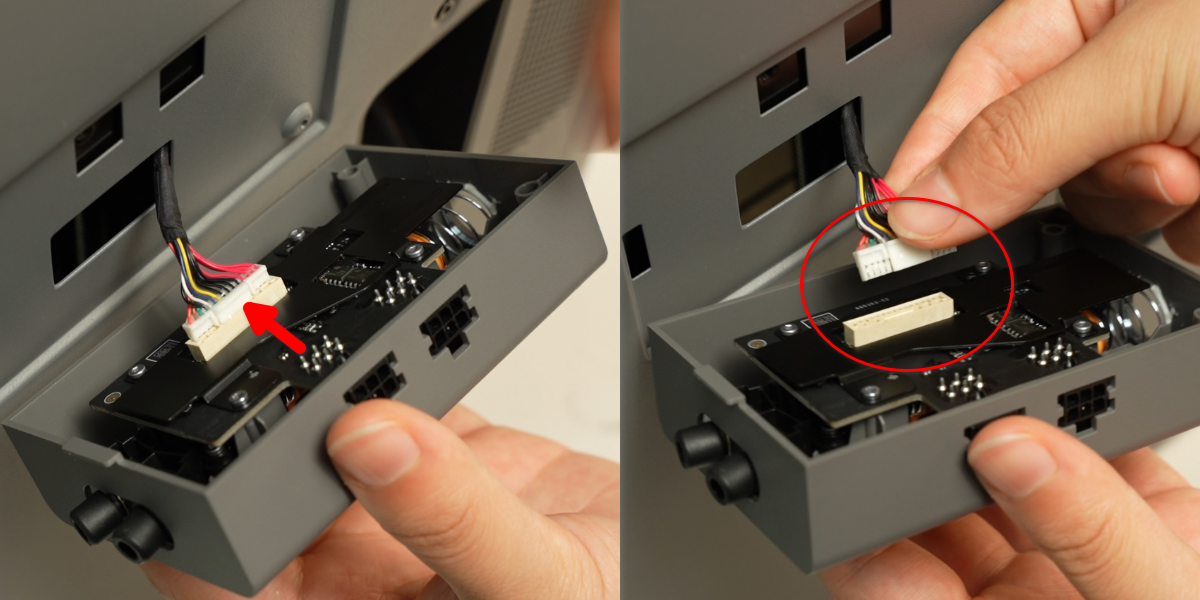

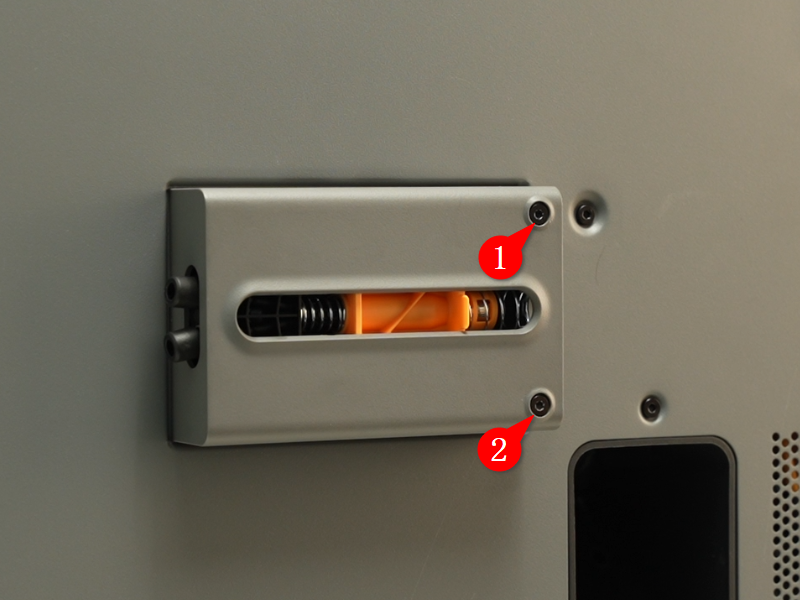

Usá una llave Allen para quitar los dos tornillos. Da vuelta el filament buffer para exponer el cable, presioná la traba del conector con la mano, desenchufá el cable y retirá el buffer.
Paso 2: Retirá el panel trasero
Consultá esta wiki para retirar el panel trasero: Reemplazo del panel trasero
Paso 3: Reemplazá el cable MC-Buffer

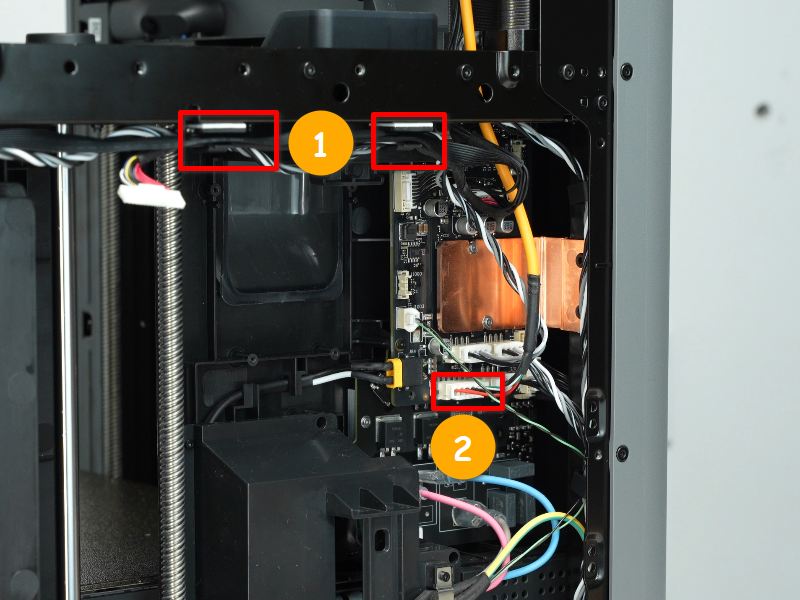

Soltá el cable de los dos clips sujetacables, luego presioná la traba del conector para desconectar el cable de la placa MC y retiralo.

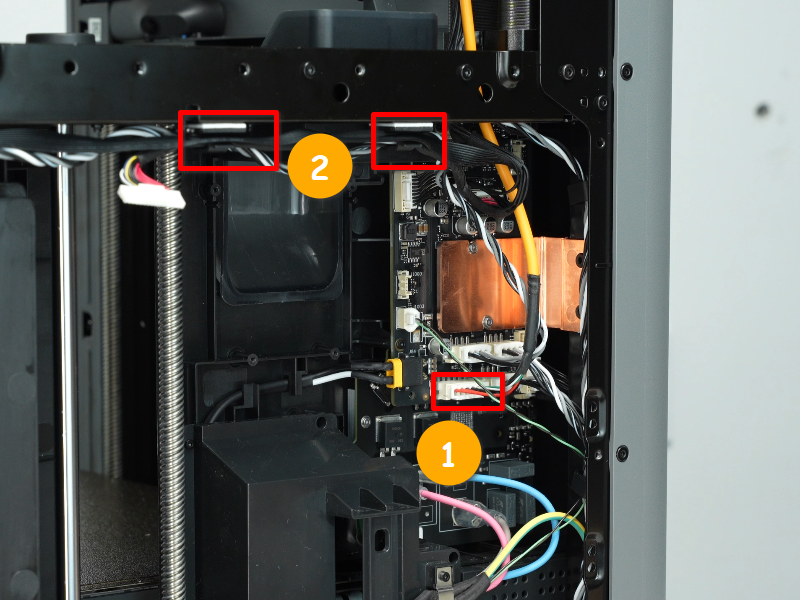

Conectá el nuevo cable al puerto de la placa MC, asegurate de que esté bien asentado y sujetá el cable en los dos clips.
Paso 4: Instalá el panel trasero y el filament buffer
Instalá el panel trasero y el filament buffer consultando esta wiki: Reemplazo del panel trasero
Reemplazo del cable de la placa del sensor de puerta
Paso 1: Desconectá el cable

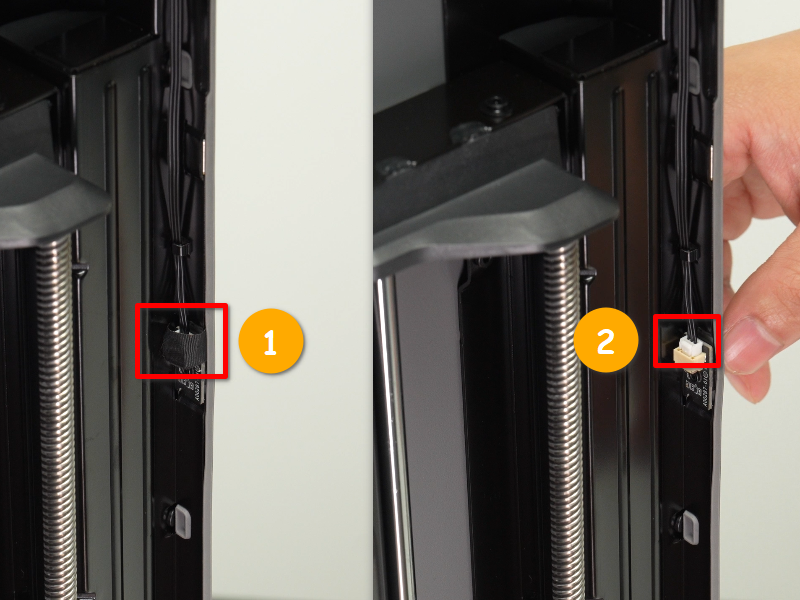

Abrí la puerta de vidrio frontal, ubicá el interruptor del sensor en el pilar derecho, sacá la cinta protectora, presioná la traba del conector y desenchufalo.
Retirá la tapa superior de vidrio, abrí la cubierta de servicio de la placa AP, ubicá el conector correspondiente, presioná la traba y desenchufalo.
Paso 2: Retirá el cable
En la parte posterior del travesaño frontal, despegá la cinta, soltá el cable de los clips y retiralo.
Paso 3: Instalá el cable
Conectá el nuevo cable al conector correspondiente en la placa AP. Pasá el conector para el interruptor del sensor a través del agujero en el travesaño y conectalo al adaptador del interruptor del sensor. Ruteá el cable en los clips y volvé a colocar cinta para asegurarlo.
Reemplazo del cable de alimentación de la placa MC
Paso 1: Retirá el panel trasero
Consultá esta página de la wiki para retirar el panel trasero: Reemplazo del panel trasero
Paso 2: Retirá la canaleta de purga
Usá una llave Allen H1.5 para quitar los cuatro tornillos de montaje (BT2×5), luego sacá la canaleta de purga.
Paso 3: Retirá la cubierta de protección de energía
Usá una llave Allen H1.5 para quitar los dos tornillos que aseguran la abrazadera del cable de la cama caliente (BT2×5), luego retirá la abrazadera.
Usá una llave Allen H1.5 para quitar los cinco tornillos que aseguran la cubierta de la placa AC (BT2×5) en secuencia, luego retirá la cubierta de la placa AC y dejala a un lado (no hace falta sacar el cable de la cama de la cubierta de energía) para facilitar el retiro posterior de la fuente de alimentación.
Paso 4: Reemplazá el cable de alimentación de la placa MC
Usá un destornillador Phillips para aflojar los tres tornillos de la fuente de alimentación y liberar los tres cables. Desconectá el conector de la placa MC. Soltá el cable de los clips y retiralo.
Primero, conectá el nuevo cable de alimentación al puerto de la placa MC. Siguiendo los colores de los cables en el diagrama, conectalos a la fuente de alimentación en orden y ajustá los tornillos con un destornillador Phillips. Organizá los cables de manera prolija.
Volvé a armar la impresora siguiendo los procedimientos y las wikis referenciadas en los pasos 1 a 3.
Verificación del éxito
Conectá la energía, encendé la impresora y realizá una comprobación de funcionamiento basada en los componentes conectados correspondientes.
Si encontrás algún problema, revisá los pasos y chequeá todas las conexiones antes de intentar de nuevo. Si el problema persiste, por favor contactate con el equipo de atención al cliente de Bambu Lab para obtener más ayuda.
Notas finales
Esperamos que esta guía te haya sido de ayuda clara y práctica. Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu pedido y te dará asistencia detallada. También podés visitar Bambu AI, que puede responder preguntas comunes al toque y darte orientación operativa.
