Esta es una guía paso a paso para reemplazar el soporte del tensor XY de la P2S/X2D.
Tensor XY

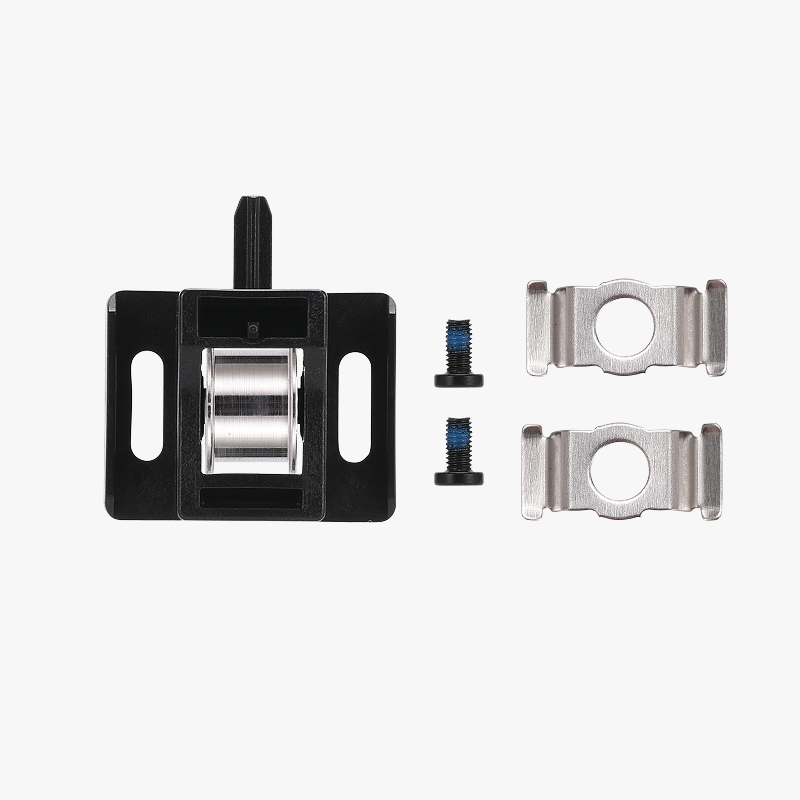

El tensor XY está montado en la parte trasera de la impresora. Consiste en una base de plástico con una polea loca (idler pulley), mientras que el soporte del tensor incluye una base de plástico y un resorte. Juntos, estos dos componentes proporcionan tensión elástica para la correa XY.
Cuándo usar esta guía
- El tensor XY o el soporte están dañados.
Herramientas y materiales necesarios
- Pinzas

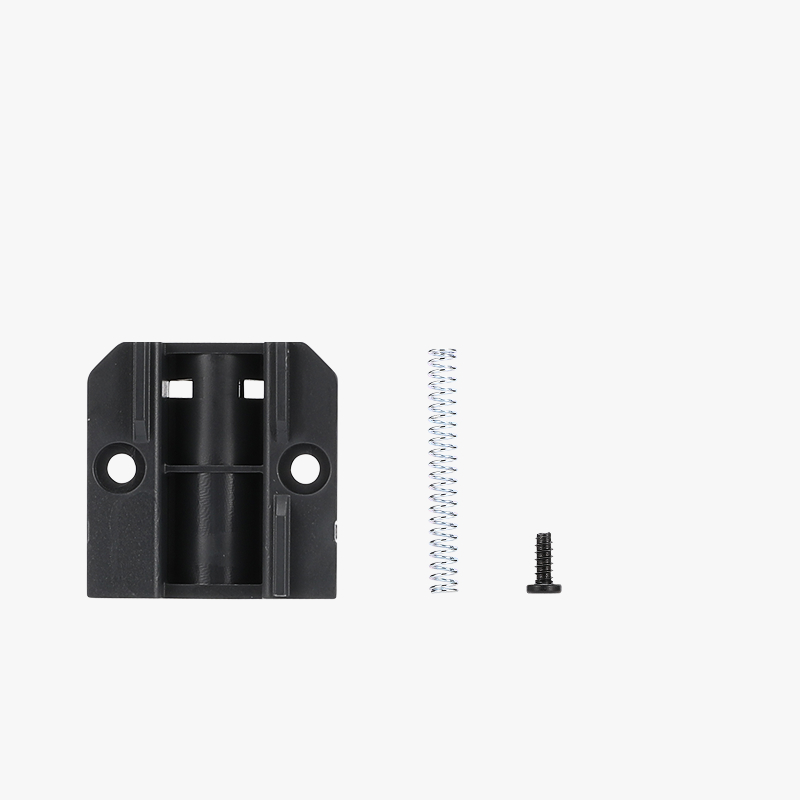

- Nuevo soporte de tensor XY
- Nuevo tensor XY
- Llave hexagonal H2.0
Advertencia de seguridad
¡Recordatorio importante!
Antes de realizar cualquier mantenimiento en la impresora y sus componentes electrónicos (incluyendo el cable del toolhead), apagá la impresora y desconectala de la fuente de alimentación para evitar toques accidentales en la pantalla o cortocircuitos que puedan causar daños electrónicos adicionales o riesgos de seguridad.
Al realizar mantenimiento o solucionar problemas en la impresora, siempre verificá primero las temperaturas del hotend y el heatbed. Evitá operar a altas temperaturas. Si tenés que trabajar con temperaturas elevadas, usá guantes resistentes al calor para garantizar un mantenimiento seguro y eficaz.
Reemplazo del tensor derecho

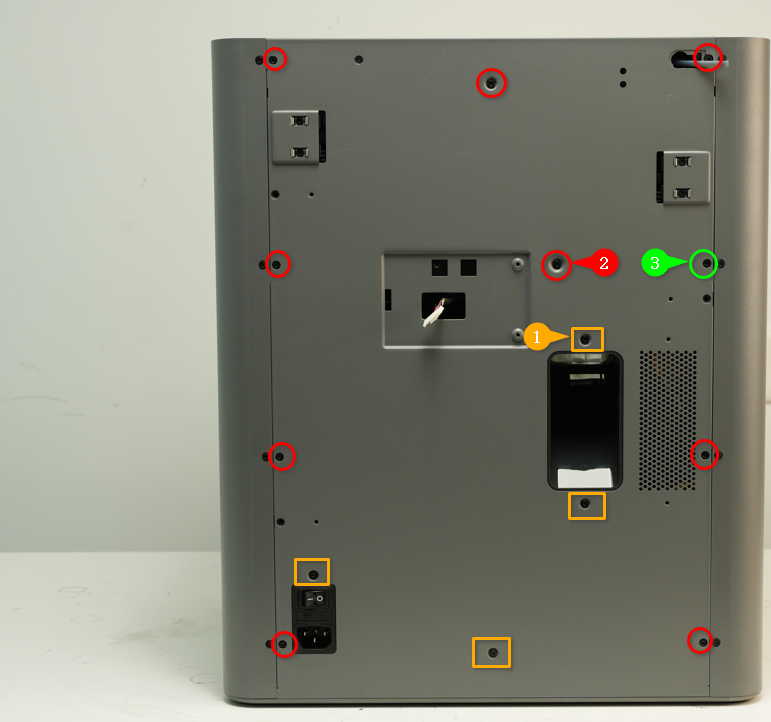

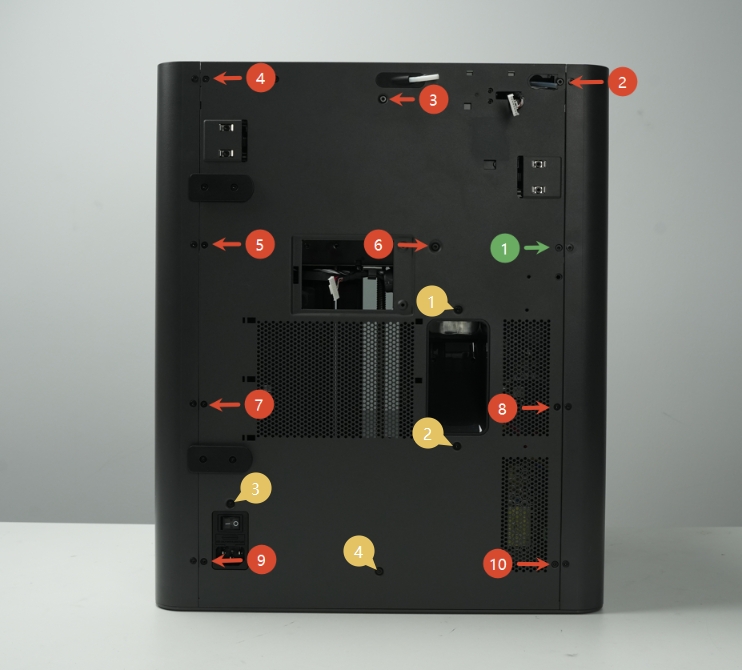

Paso 1: Quitar el panel trasero
Consultá la Wiki respectiva de tu modelo de impresora para quitar el panel trasero:
- P2S
- X2D
Paso 2: Quitar el soporte del tensor derecho

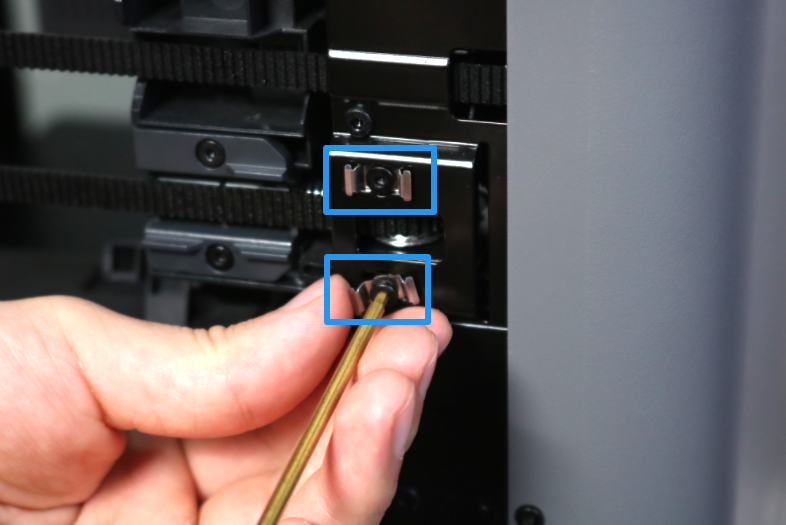

Primero, usá la llave hexagonal H2.0 para quitar los dos tornillos de fijación del tensor.

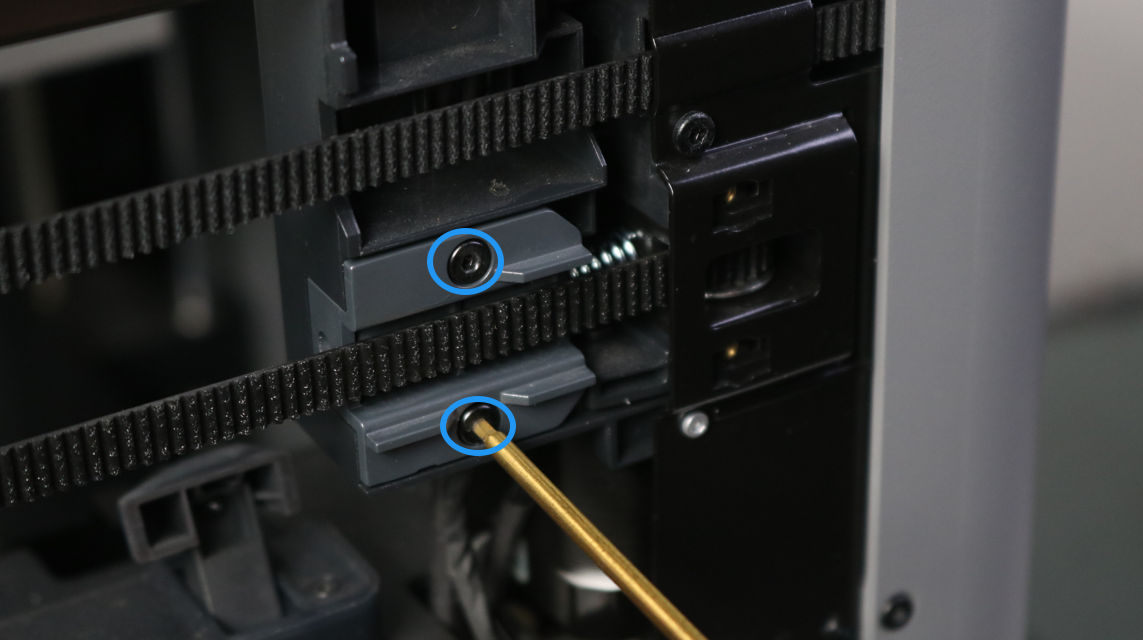

Después, usá la llave hexagonal H2.0 para quitar el tornillo de fijación del soporte del tensor.
Al quitar el tornillo de fijación del soporte, sostené el soporte con la mano para evitar que salte por la presión del resorte y se pierdan piezas.
Sostené el soporte del tensor y sacalo lentamente de la impresora.
Paso 3: Quitar la correa

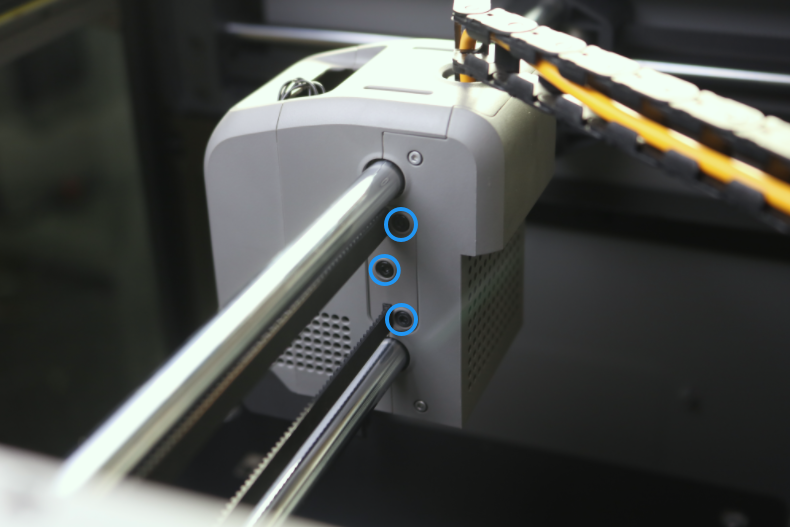

Aflojá los tres tornillos en la abrazadera de la correa derecha del toolhead y empujá hacia afuera el bloque de la abrazadera.
Tirá de la correa hacia afuera desde la parte trasera.
Paso 4: Instalar el nuevo tensor
Enhebrá la correa a través del nuevo tensor, asegurándote de que la correa no esté retorcida.
Luego, insertá el tensor en el marco.
Paso 5: Instalar la correa

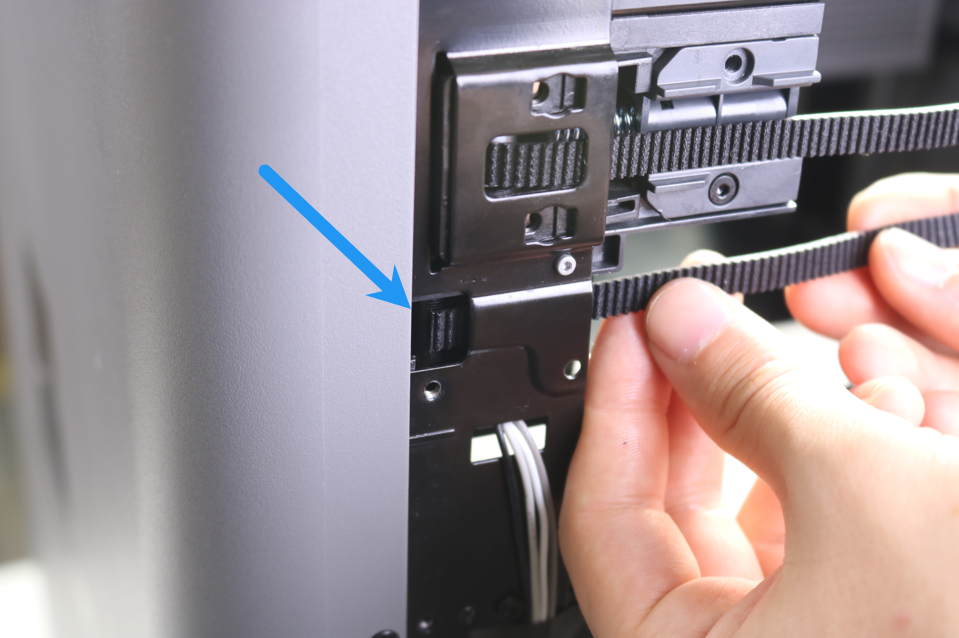

Insertá la correa en el marco.
Usá pinzas para agarrar la correa y tirá de ella hacia afuera.
Presioná la punta de la correa para doblarla; esto facilita que entre por un lado y salga por el otro.
Instalá el bloque de la abrazadera de la correa.
Luego, ajustá los tres tornillos de la abrazadera.
Paso 6: Instalar el tensor

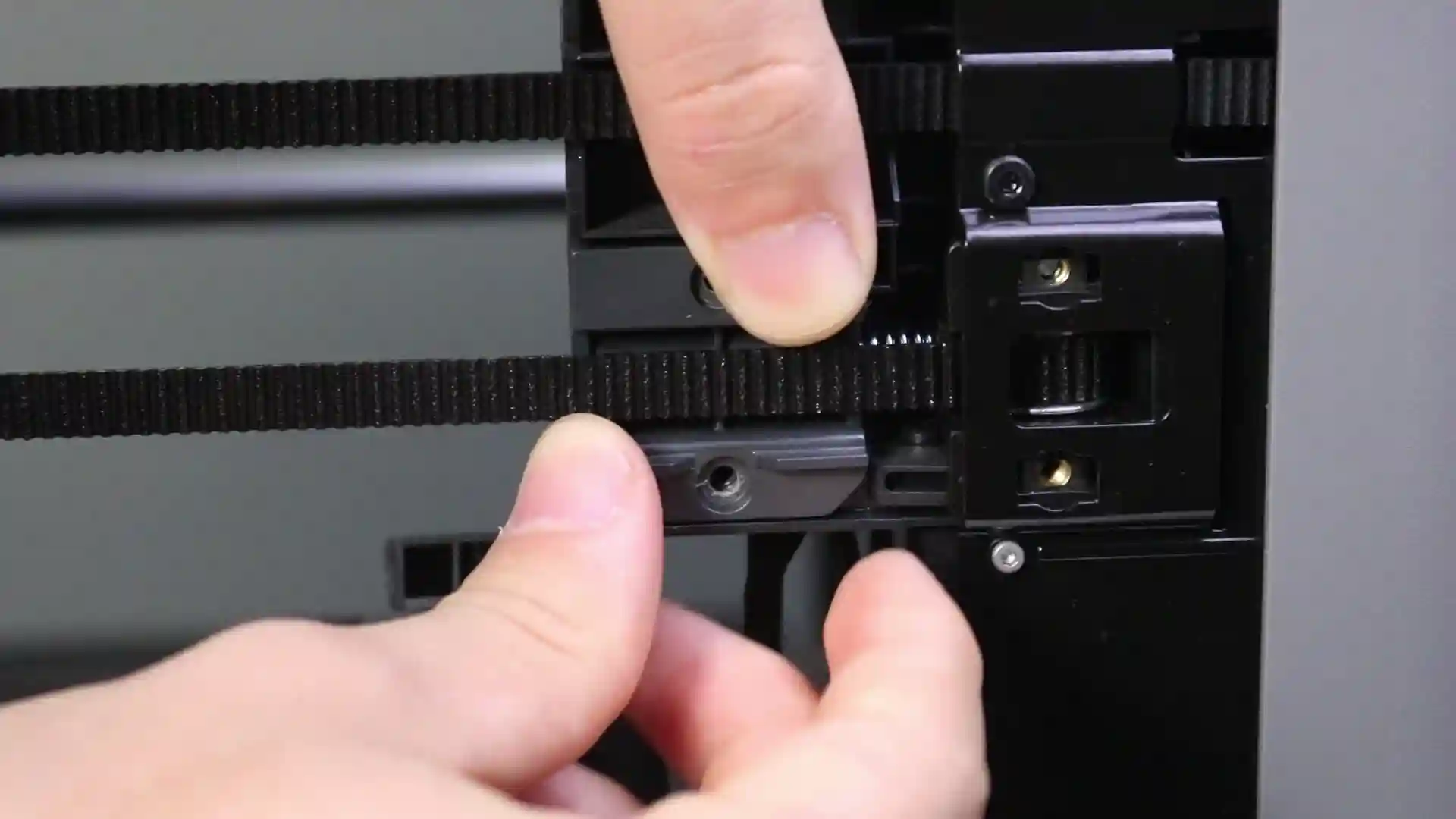

Empujá el soporte del tensor dentro del marco.
Luego, instalá el tornillo de fijación del soporte.
Empujá y tirá del toolhead para asegurar un movimiento suave, luego instalá los tornillos de fijación del tensor.
No ajustes demasiado este tornillo para evitar barrer la rosca.
Reemplazo del tensor izquierdo
Paso 1: Quitar el soporte del tensor izquierdo
Primero, usá la llave hexagonal H2.0 para quitar los dos tornillos de fijación del tensor.
Después, usá la llave hexagonal H2.0 para quitar el tornillo de fijación del soporte del tensor.
Al quitar el tornillo de fijación del soporte, sostené el soporte con la mano para evitar que salte y se pierdan piezas.
Sostené el soporte del tensor y sacalo lentamente de la impresora.
Paso 2: Quitar la correa
Aflojá los tres tornillos en la abrazadera de la correa izquierda del toolhead y empujá hacia afuera el bloque de la abrazadera.
Tirá de la correa hacia afuera desde la parte trasera.
Paso 3: Instalar el nuevo tensor
Enhebrá la correa a través del nuevo tensor, asegurándote de que no esté retorcida.
Luego, insertá el tensor en el marco.
Paso 4: Instalar la correa
Insertá la correa en el marco.
Usá pinzas para agarrar la correa y sacala.
Presioná la punta de la correa para doblarla; esto facilita la entrada por un lado y la salida por el otro.
Instalá el bloque de la abrazadera de la correa.
Instalá los tres tornillos de la abrazadera.
Paso 5: Instalar el tensor
Empujá el soporte del tensor en el marco, luego instalá el tornillo de fijación del soporte.
Empujá y tirá del toolhead para asegurar un movimiento suave, luego instalá los tornillos de fijación del tensor.
No ajustes demasiado este tornillo para evitar barrer la rosca.
Paso 6: Instalar el panel trasero
Consultá la Wiki respectiva de tu modelo de impresora para instalar el panel trasero:
- P2S
- X2D
Cómo verificar el éxito
El toolhead debería moverse normalmente, la polea del tensor debería girar sin ruidos extraños y no debería aparecer ningún error de frecuencia de resonancia de la correa ni alertas de baja frecuencia. Si ocurre un error de correa demasiado floja, por favor consultá el proceso de tensionado de correas y volvé a tensionarla.
Si encontrás algún problema, primero volvé sobre tus pasos e intentá de nuevo. Si el problema persiste, ponete en contacto con el equipo de servicio de Bambu Lab para obtener más ayuda.
Notas finales
Esperamos que esta guía te haya brindado un apoyo claro y práctico.
Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu solicitud y te brindará asistencia detallada.
También podés visitar Bambu AI, que puede responder instantáneamente preguntas comunes y darte orientación operativa.
