Esta es una guía paso a paso para reemplazar el panel lateral izquierdo de la P2S.
Panel lateral izquierdo
Mirando la puerta frontal de la impresora, la cubierta del lado izquierdo es la que llamamos panel lateral izquierdo.
Cuándo usar esta guía
Usá esta guía si el panel lateral izquierdo tiene algún daño físico.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5

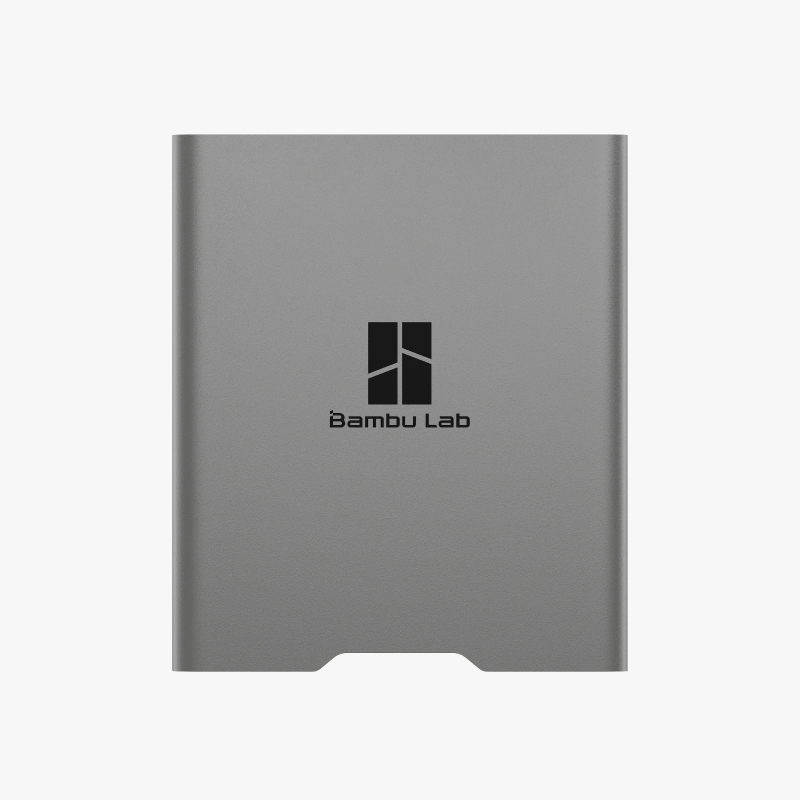

- Panel lateral izquierdo
Consejos de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de hacer cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de choque eléctrico, cortocircuito y de dañar la impresora o lo que haya alrededor.
Cuando una tarea requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené mucho cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel.
Si tenés alguna duda sobre estos puntos o los pasos de la guía, abrí un ticket en nuestra página de soporte para que te ayudemos.
Cómo sacar el panel lateral izquierdo
Paso 1: Sacá el soporte del bowden tube, el filament buffer y el panel trasero
Fijate en las siguientes guías de desarmado de la Wiki para sacar el soporte del bowden tube, el filament buffer y el panel trasero en orden:
- Reemplazo del soporte del
bowden tube - Reemplazo del filament buffer
- Reemplazo del panel trasero
Paso 2: Sacá la pantalla y la cubierta frontal
Podés consultar las instrucciones en la Guía de reemplazo de la cubierta frontal de la P2S para sacar la pantalla y la tapa frontal.
Paso 3: Sacá la cubierta del AP

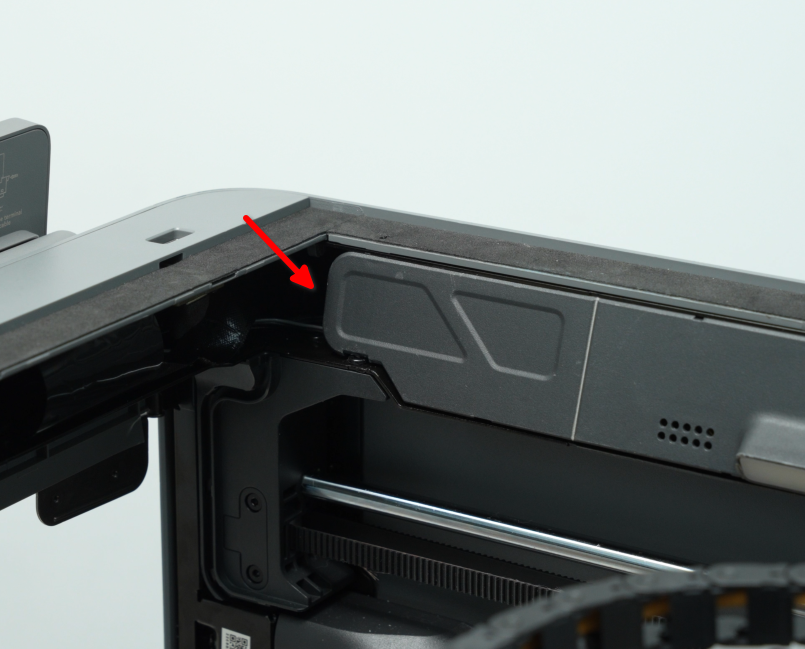

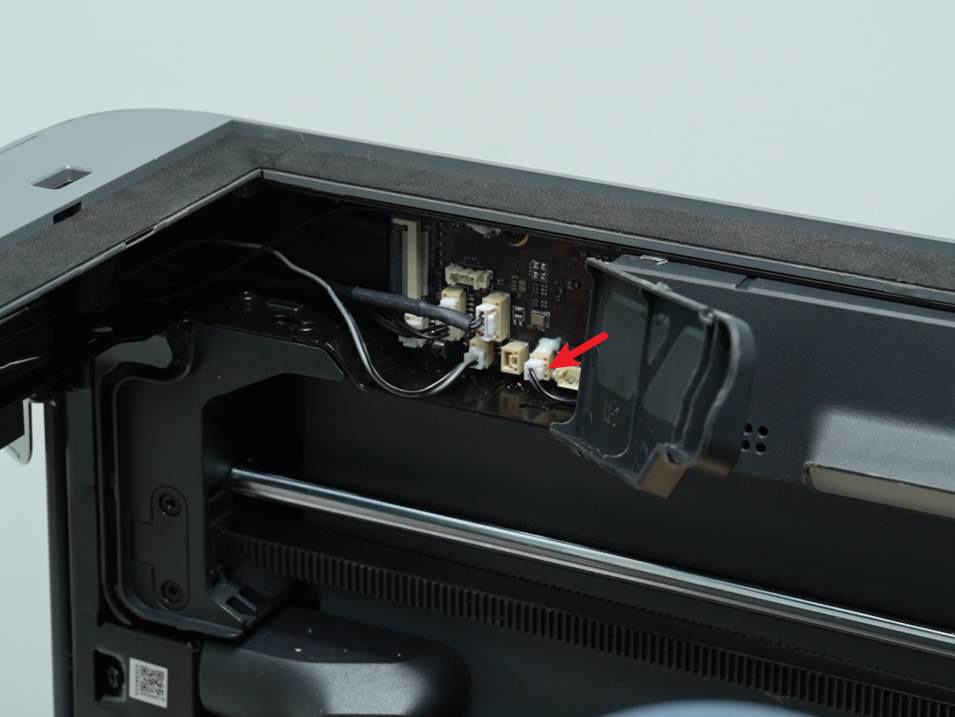

Abrí el extremo de acceso de la cubierta de la placa AP y desconectá el cable de la luz LED de la placa AP.

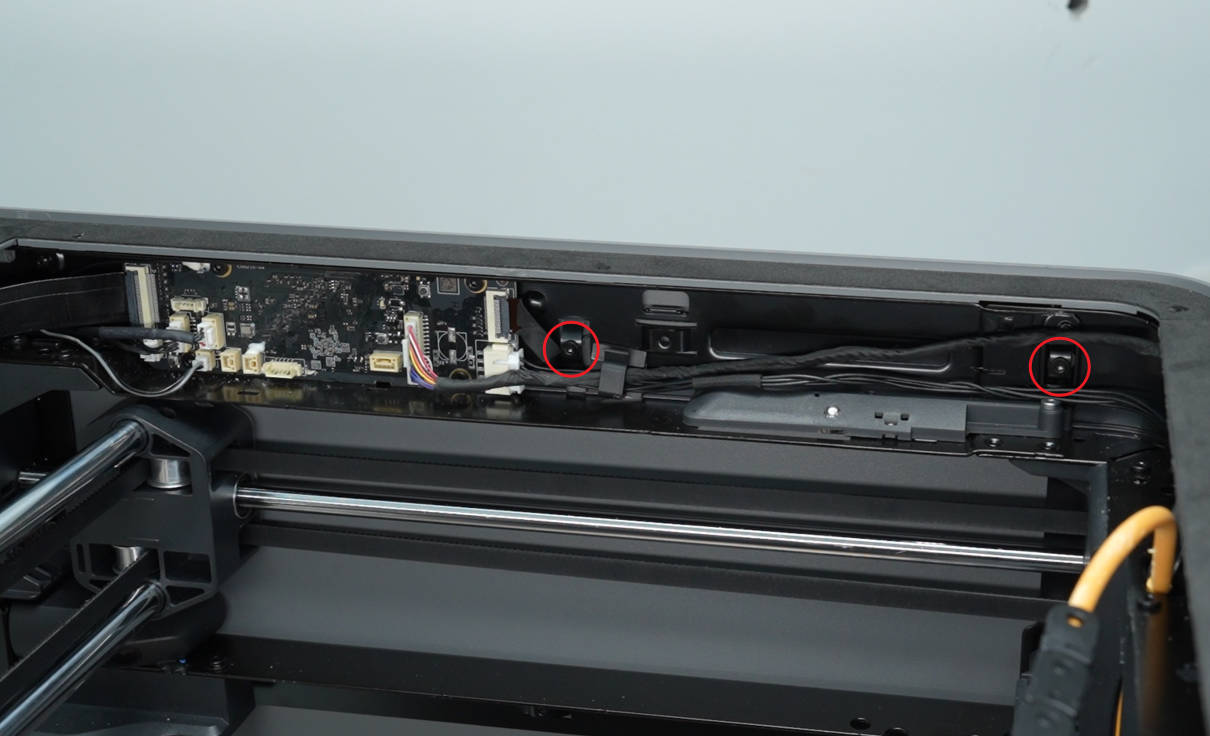

Usá una llave Allen H1.5 para sacar los dos tornillos de fijación de la cubierta de la placa AP (BT2x8).

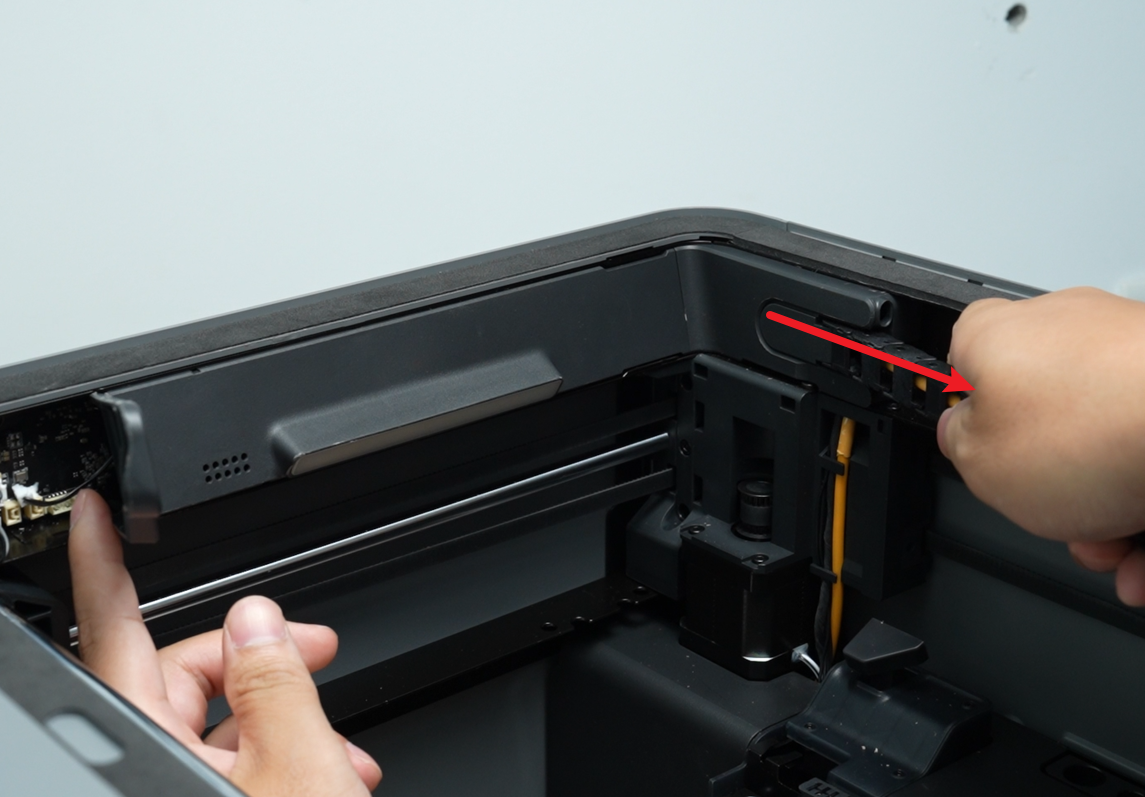

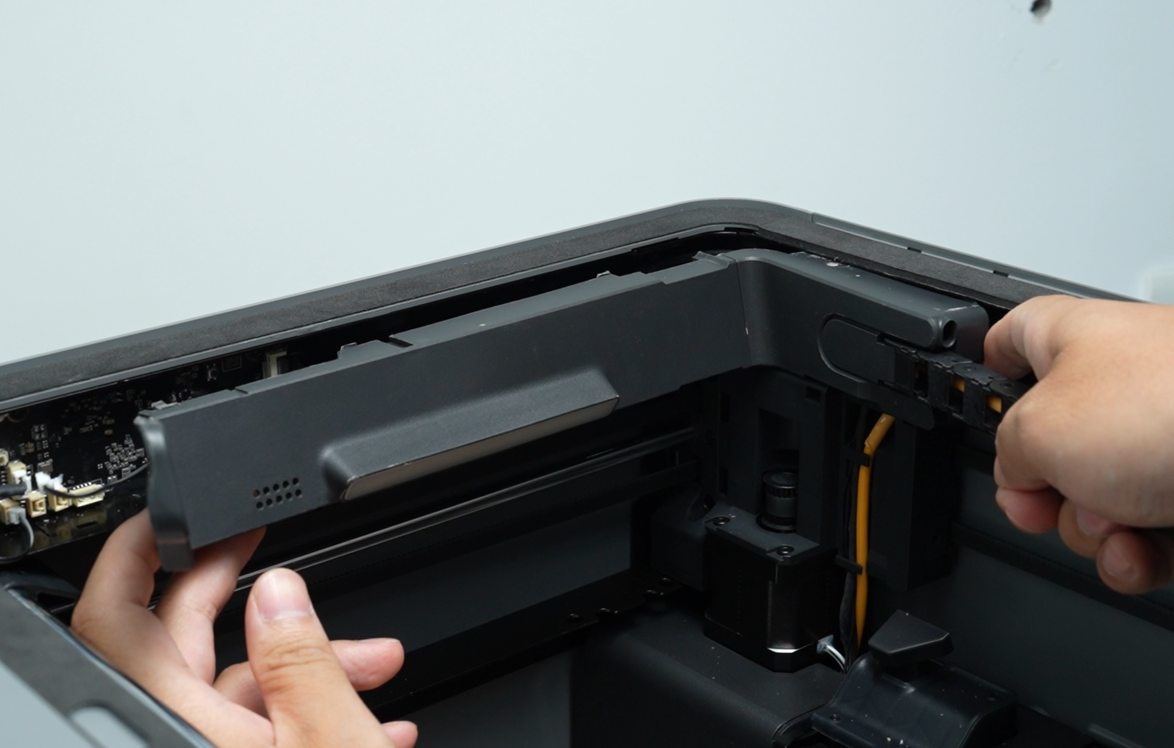

Sujetá la cubierta de la placa AP que está conectada a la cadena portacables y tirá hacia la derecha. Apoyá el lado izquierdo de la cubierta con tu mano izquierda mientras tirás. A medida que sacás la cadena portacables derecha, seguí sosteniendo la cubierta con la mano izquierda para que no se caiga.
Aviso: Cuando saques toda la cubierta de la placa AP, no tires solamente desde el frente porque se puede romper. Tirá usando las dos manos, desde adelante y desde atrás.
Paso 4: Sacá el panel izquierdo

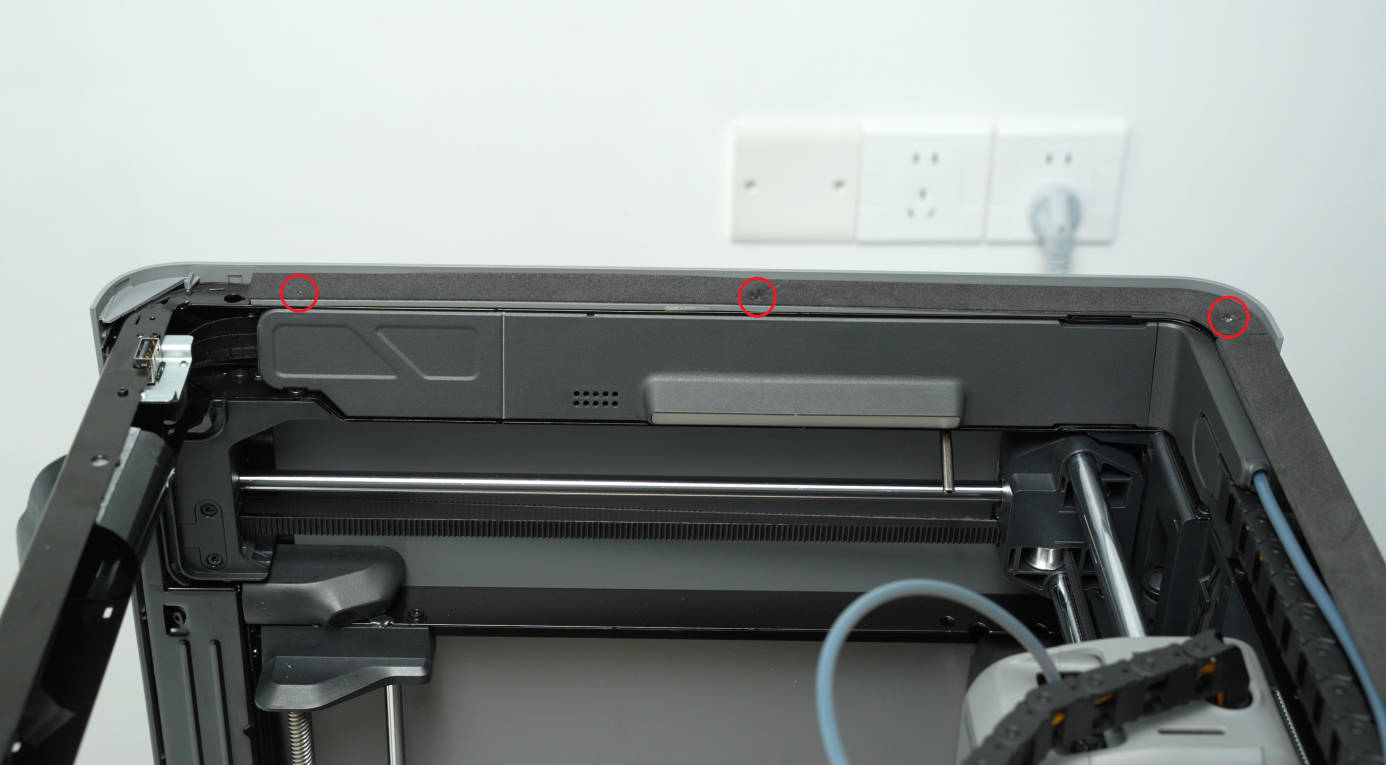

Usá una llave Allen H1.5 para sacar los dos tornillos negros (ST2x3.5) y el tornillo plateado (ST2x4.5) que aseguran la parte de arriba del panel lateral izquierdo.
Usá una llave Allen H2.0 para sacar los dos tornillos (BT3x6) de la viga superior.

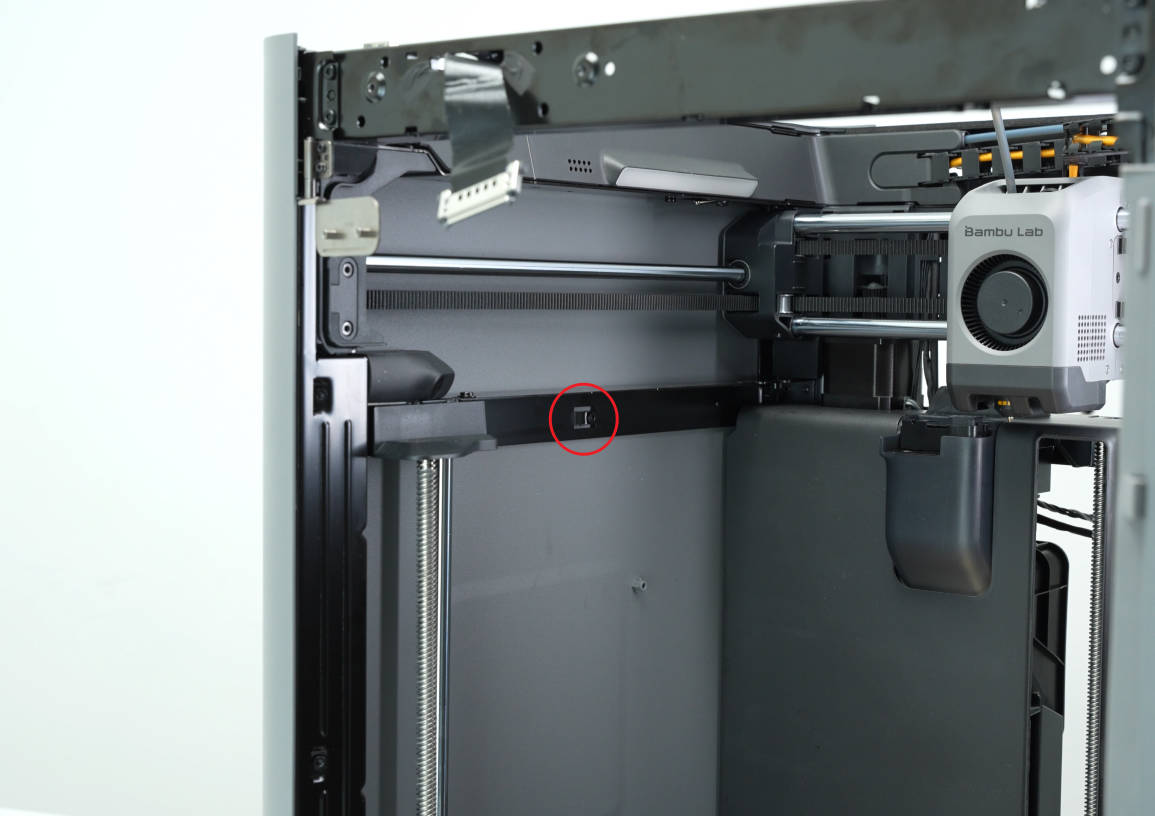

Usá una llave Allen H2.0 para sacar el tornillo (BT3x6) de la viga central.

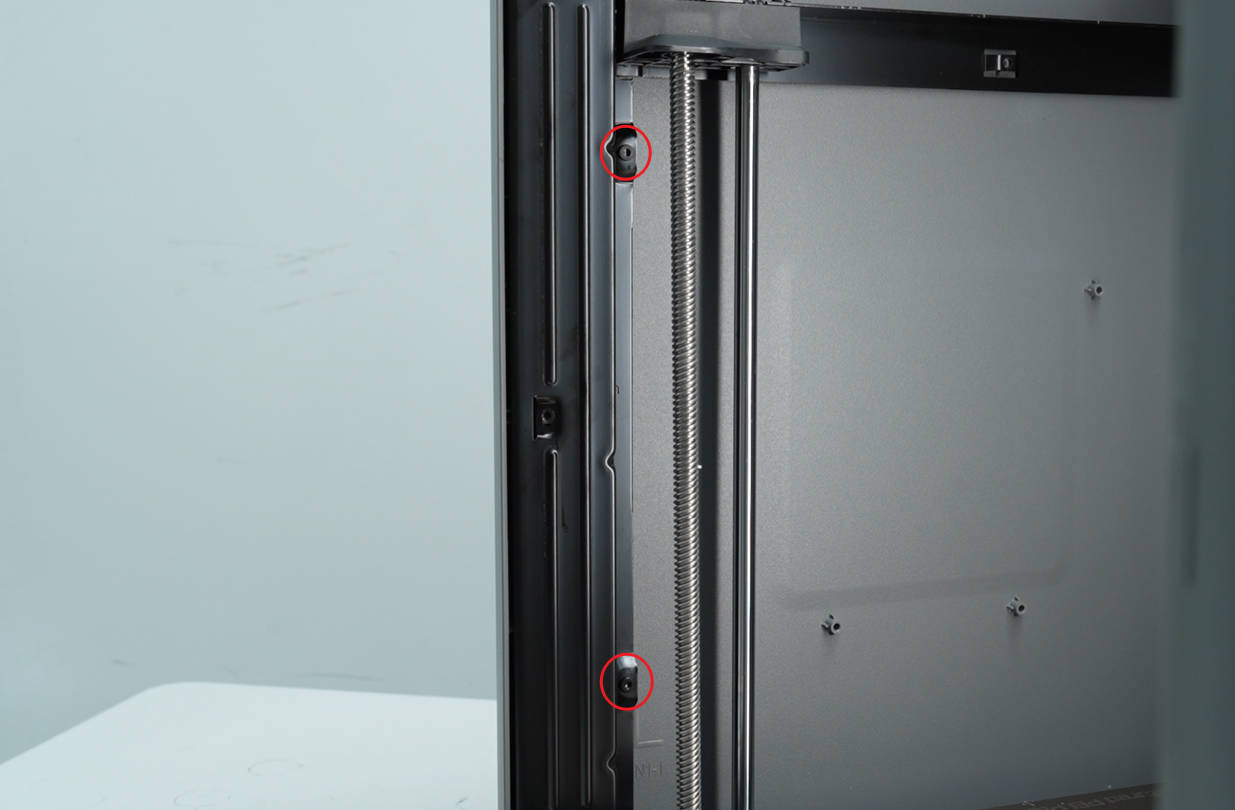

Usá una llave Allen H2.0 para sacar los tres tornillos (BT3x6) de la columna frontal.

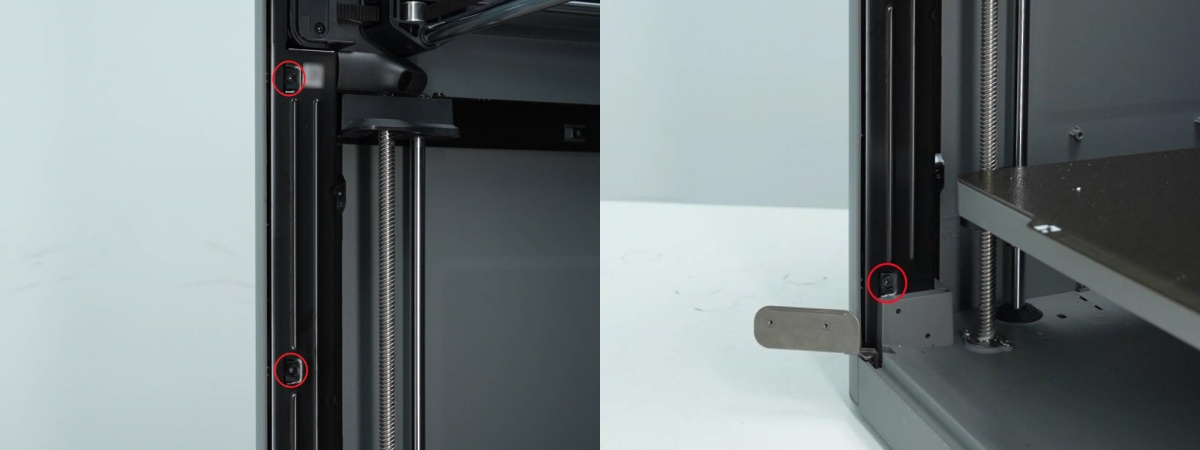

Usá una llave Allen H2.0 para sacar los dos tornillos internos (BT3x6).

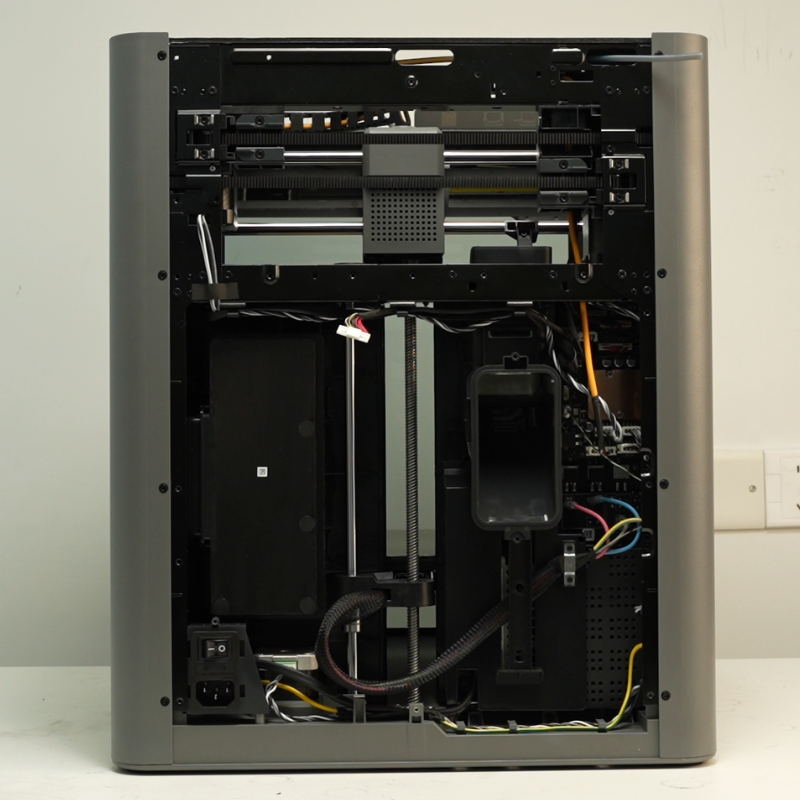

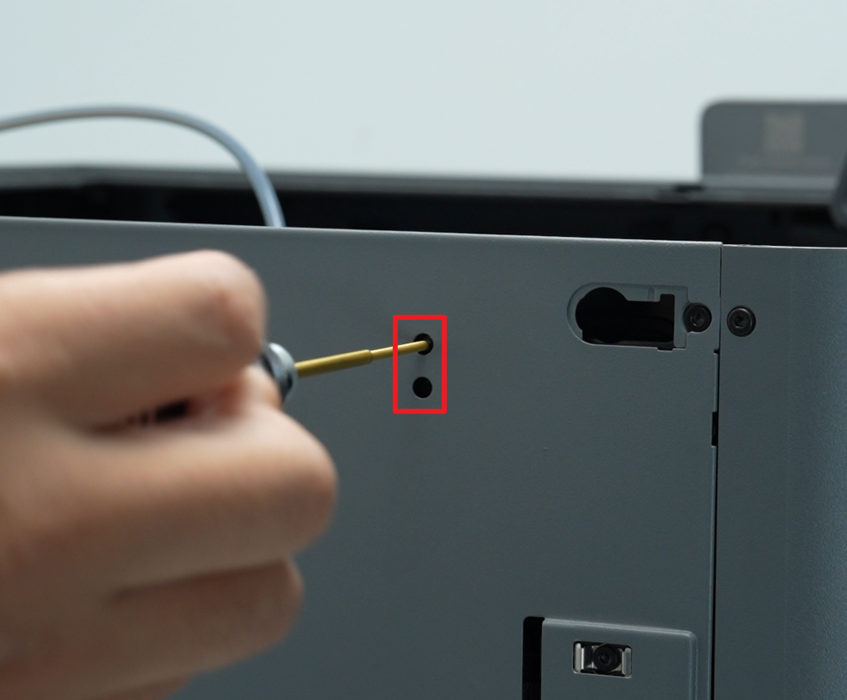

Usá una llave Allen H2.0 para sacar el tornillo (M3x4.5) de la parte trasera superior y los tres tornillos (ST3x4.5) de la parte trasera inferior.
Usá una llave Allen H2.0 para sacar el tornillo (BT3x6) de la columna trasera.
Acostá la impresora sobre su lado derecho.
Usá una llave Allen H2.0 para sacar los tres tornillos (BT3x8) de la base.
Retirá el panel lateral izquierdo.
Instalación del panel lateral izquierdo
Paso 1: Instalá el panel lateral izquierdo
Montá el panel lateral izquierdo en la impresora, asegurándote de que los clips calcen en las ranuras.
Instalá los tres tornillos (BT3x6) en la columna frontal.
Instalá los dos tornillos internos (BT3x6).
Instalá el tornillo (BT3x6) en la viga central.
Instalá el tornillo superior trasero (M3x4.5) y los tres tornillos inferiores traseros (ST3x4.5).
Instalá el tornillo (BT3x6) en la columna trasera.
Instalá los dos tornillos (BT3x6) en la viga superior.
Instalá los tres tornillos que aseguran la parte de arriba del panel lateral izquierdo: el tornillo plateado (ST2x4.5) cerca de la puerta frontal y los dos tornillos negros (ST2x3.5).
Acostá la impresora sobre su lado derecho.
Instalá los tres tornillos (BT3x8) en la base y después volvé a poner la impresora en su posición normal.
Paso 2: Volvé a instalar la cubierta del AP
Empujá el lado trasero de la cubierta de la placa AP por la ranura de montaje hasta que esté en su lugar (usá una llave Allen para confirmar que los agujeros de los tornillos estén alineados). Mientras empujás la cubierta, sujetá el extremo de acceso con la mano y asegurá el clip en el marco.
Conectá el cable izquierdo de la luz LED a la cubierta de la placa AP y cerrá el terminal de inspección.
Usá una llave Allen H1.5 para ajustar los dos tornillos BT2x8 y asegurar la cubierta de la placa AP.
Paso 3: Instalá la pantalla y la cubierta frontal
Fijate en las instrucciones de la Guía de reemplazo de la cubierta frontal de la P2S para volver a instalar la pantalla y la tapa frontal.
Paso 4: Instalá el soporte del bowden tube, el filament buffer y el panel trasero
Consultá las siguientes guías de la Wiki para volver a instalar el soporte del bowden tube, el filament buffer y el panel trasero, en este orden:
- Reemplazo del panel trasero
- Reemplazo del filament buffer
- Reemplazo del soporte del
bowden tube
Verificación del funcionamiento
Prendé la impresora para confirmar que la pantalla se vea y reciba comandos normalmente.
Si tenés algún problema, revisá los pasos antes de intentar de nuevo. Si el problema sigue, contactate con el equipo de atención al cliente de Bambu Lab para que te den una mano.
Notas finales
Esperamos que esta guía te haya servido.
Si el problema no se resolvió, mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o cualquier otro detalle. Nuestro equipo técnico va a revisar tu pedido y darte asistencia detallada.
También podés visitar Bambu AI, que puede responder al toque las preguntas comunes y darte una guía operativa.
