Este artículo describe cómo reemplazar la cadena portacables de la P2S/X2D.
Cadena portacables
La cadena portacables es un componente mecánico conectado entre el cabezal y la parte trasera de la impresora, utilizado para organizar y proteger los cables del cabezal y los tubos de PTFE.
🔎 Encontrá la cadena portacables para la P2S en la tienda de Bambu Lab.
Cuándo usar esta guía
- La cadena portacables está agrietada o rota.
- La base de la cadena portacables está dañada y no se puede asegurar.
Herramientas y materiales necesarios

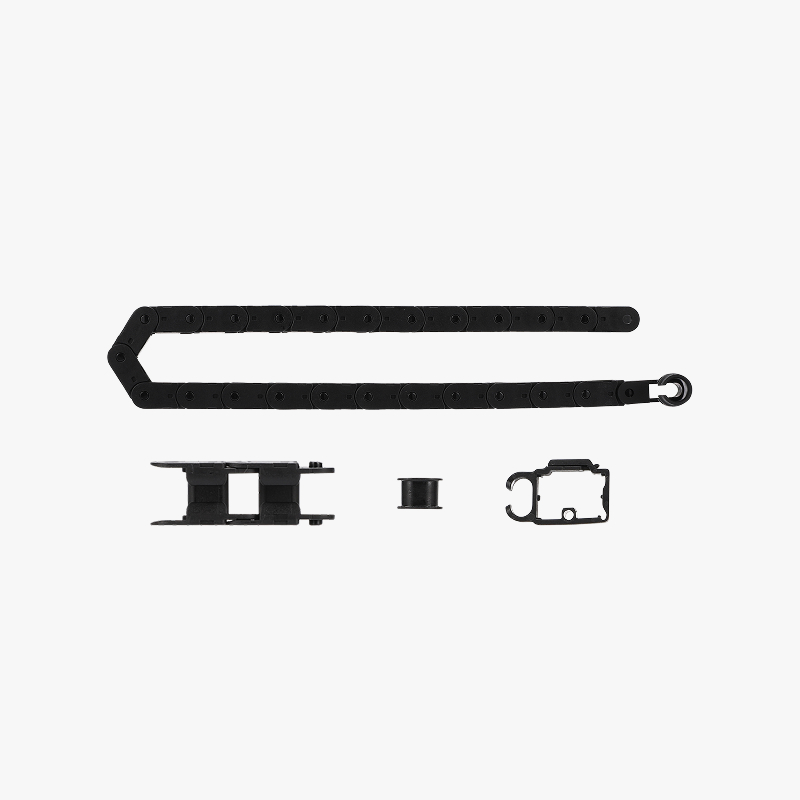

- Nuevo conjunto de cadena portacables.
Aviso de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de realizar cualquier trabajo de mantenimiento. No hacerlo conlleva un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no pellizcar, dañar ni presionar ningún cable expuesto, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Retirar la cadena portacables
Paso 1: Sacá la tapa frontal del cabezal

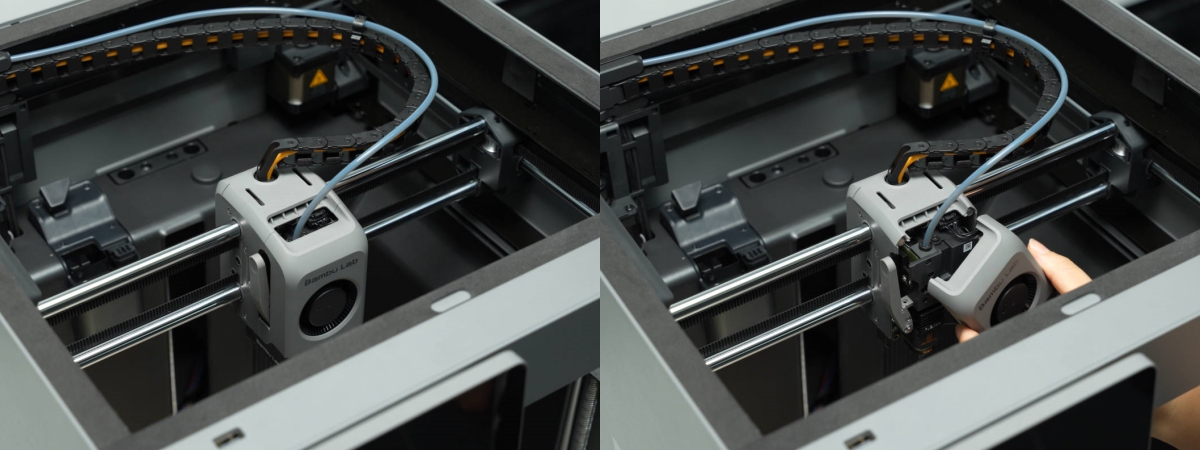

Para facilitar la extracción del tubo de PTFE, primero sacá la tapa frontal del cabezal (no es necesario desconectar el cableado).
Paso 2: Sacá el tubo de PTFE
Apretá el botón del conector neumático de la tapa del extruder para soltar el tubo de PTFE. Después podés cerrar la tapa frontal del cabezal.

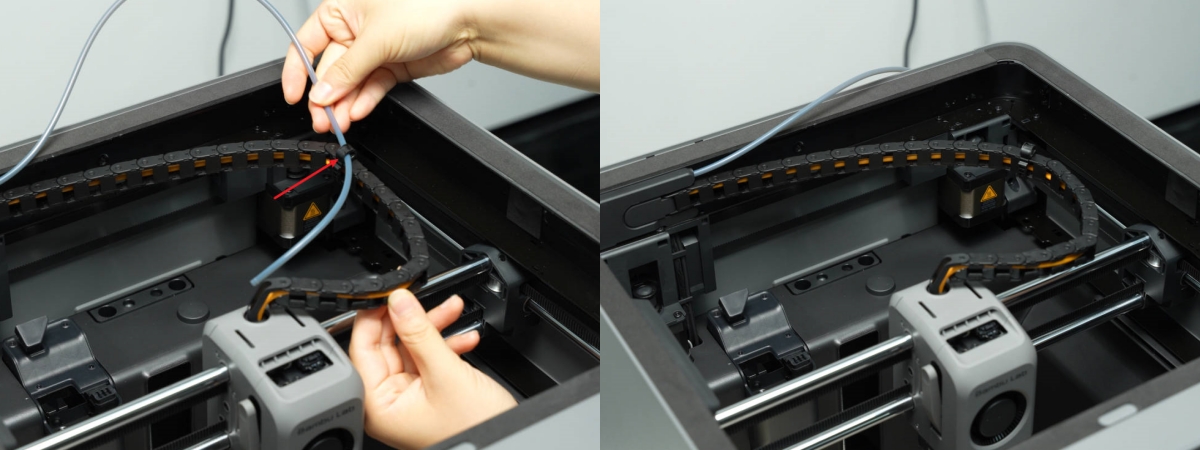

Luego, tirá del tubo de PTFE para sacarlo del clip de la cadena portacables.
Paso 3: Sacá los clips de la cadena

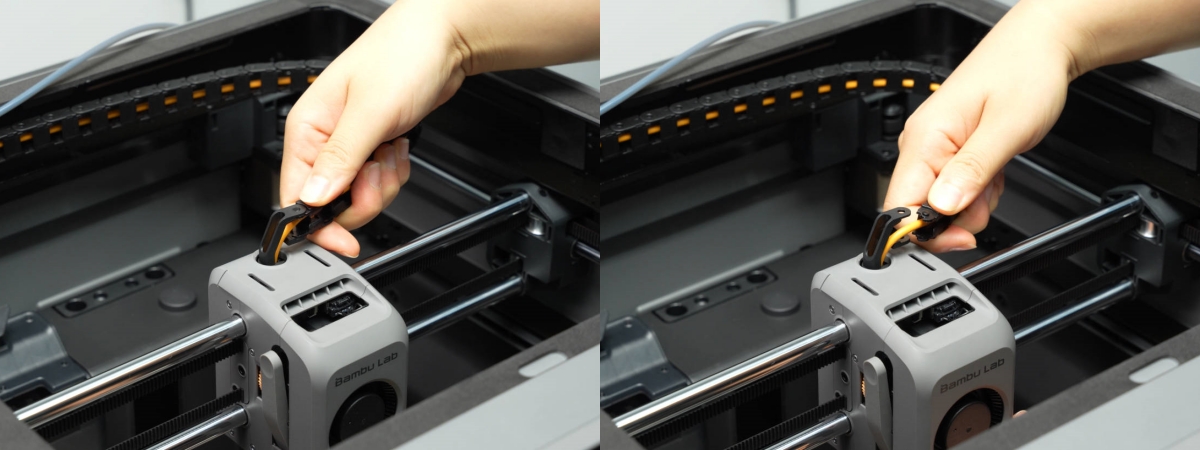

Soltá los clips instalados en la cadena portacables y sacalos de la cadena.
Paso 4: Sacá la cadena portacables

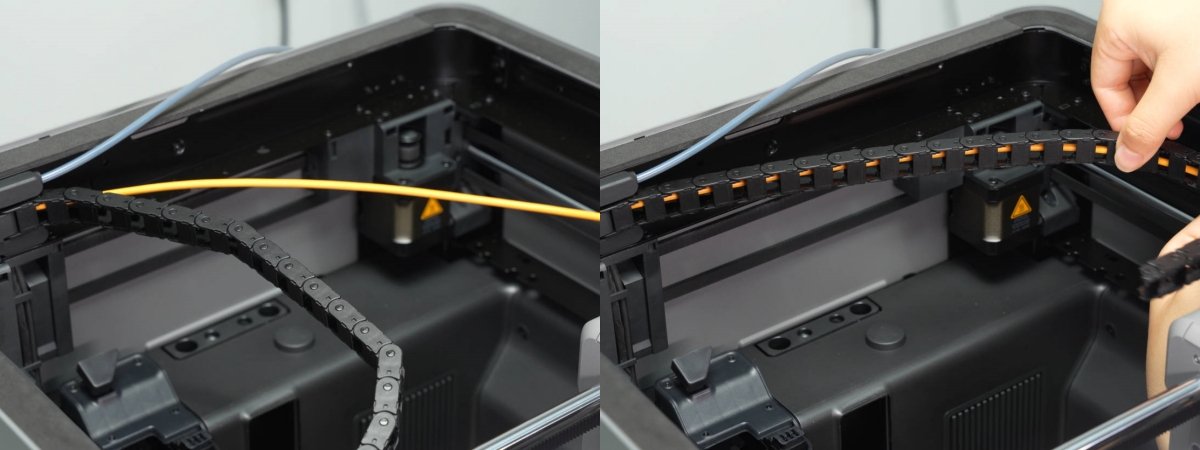

Desconectá la cadena portacables de su base.
Retirá el cable de datos USB-C de adentro de la cadena.
Separá el segmento de la cadena conectado a la tapa de la placa AP (mantené dos secciones en la tapa de la placa AP).
Instalar la cadena portacables
Paso 1: Instalá la cadena portacables

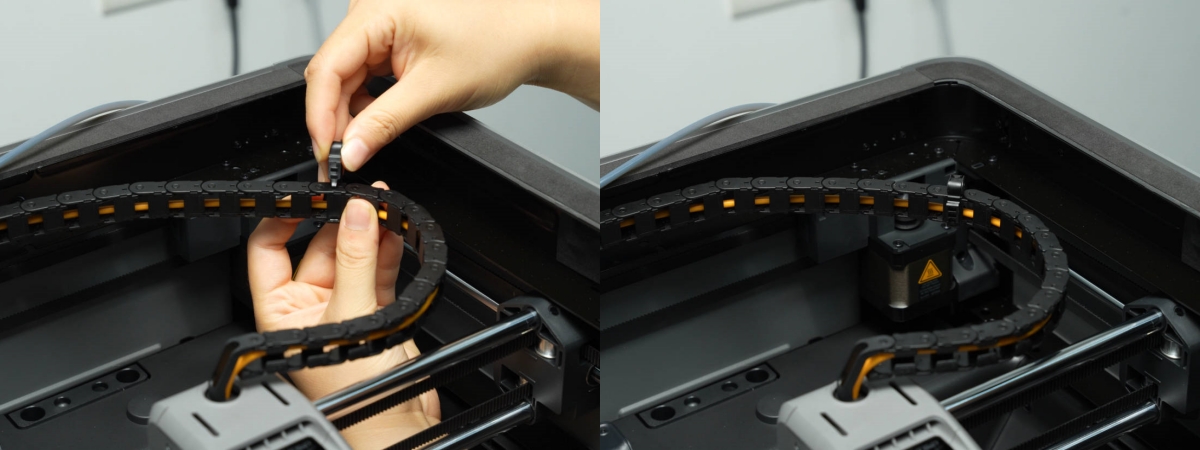

Colocá el lado cerrado de la cadena portacables mirando hacia afuera, luego conectá la cadena a la sección final de la tapa de la placa AP.

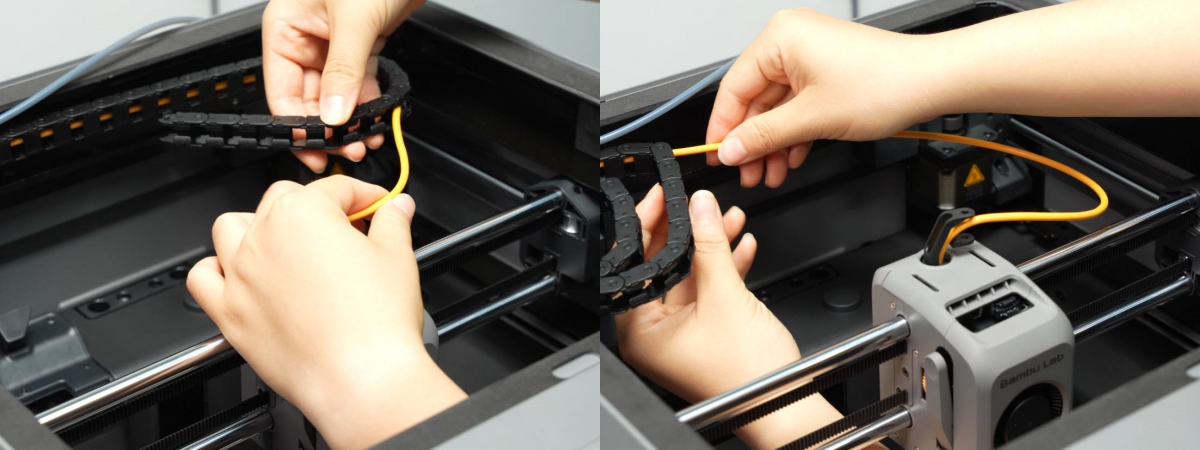

Insertá el cable de datos USB-C (y el cable MC-TH) dentro de la cadena.

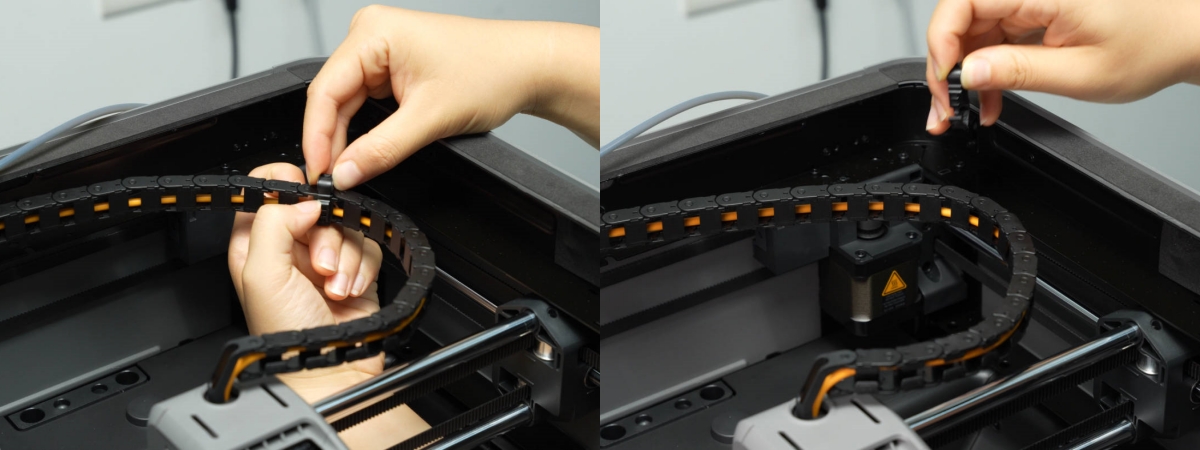

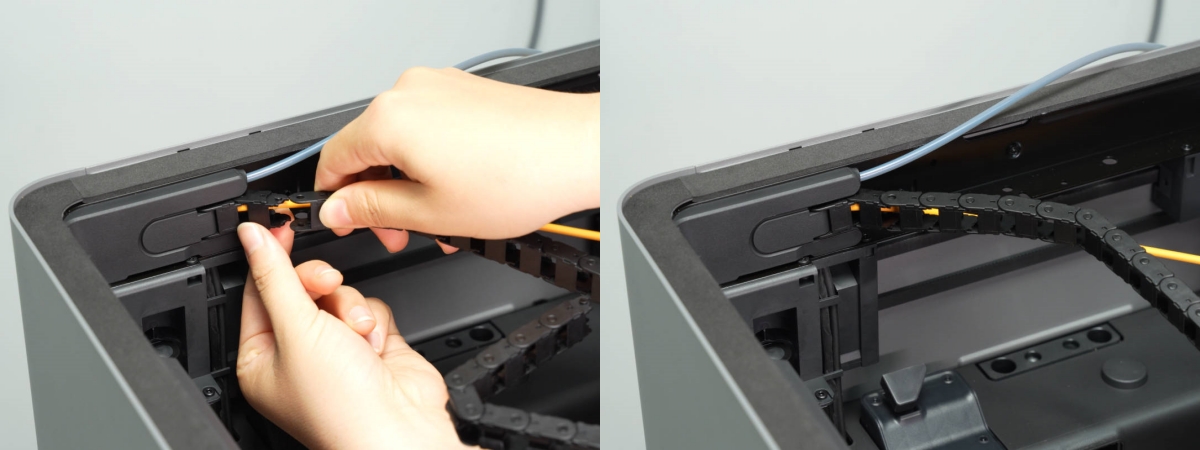

Enganchá la cadena a su base.
Paso 2: Instalá los clips de la cadena

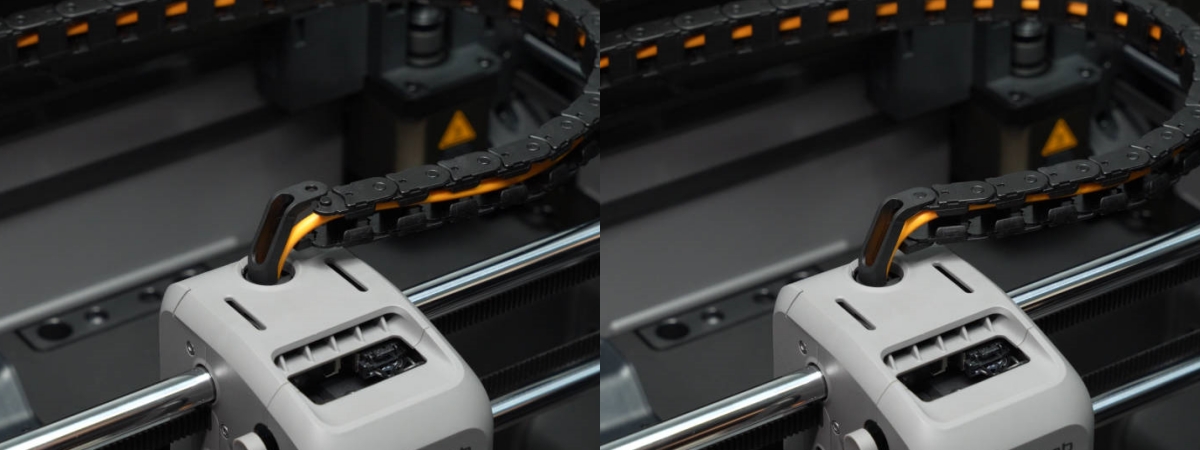

Colocá los clips de la cadena en la sección número 12 de la cadena portacables (contando desde el lado del cabezal).
Paso 3: Reinstalá el tubo de PTFE

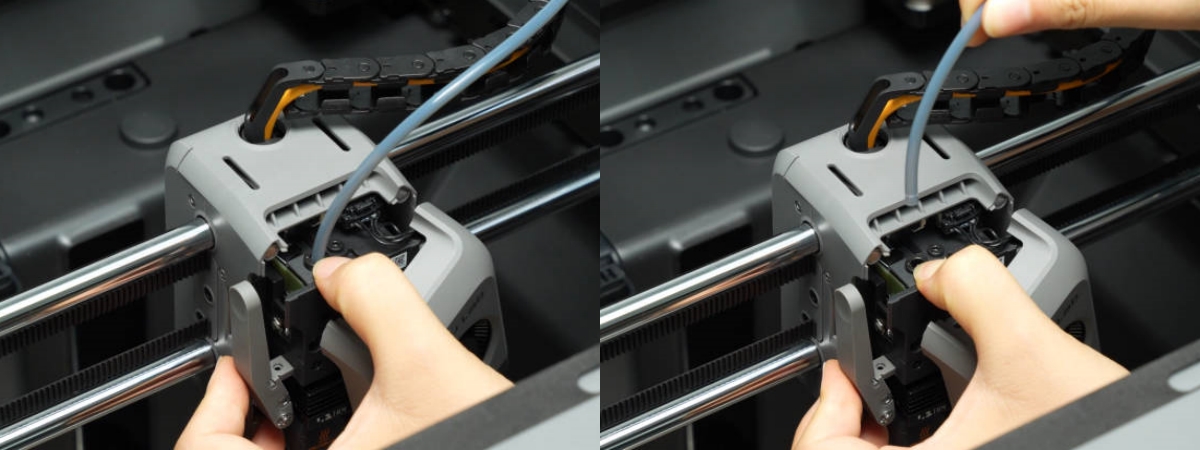

Insertá el tubo de PTFE a través de los agujeros del clip y volvé a conectarlo al conector neumático del extruder.
Retirar la base de la cadena portacables
Paso 1: Desconectá la cadena portacables

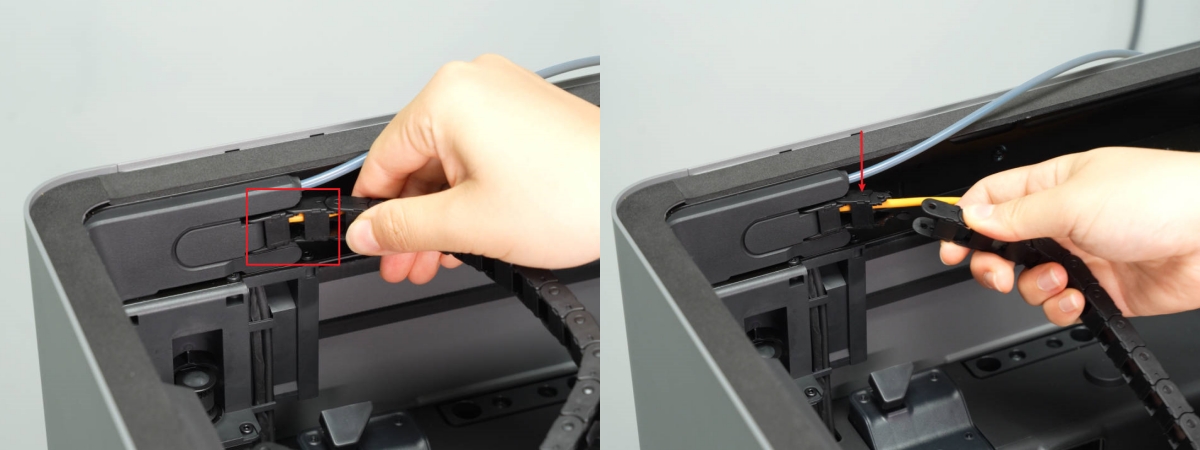

Soltá la cadena de su soporte de base, retirá parcialmente los cables USB-C y MC-TH para facilitar la extracción de la base.
Paso 2: Sacá el soporte de la base
Tirá del soporte de la base para sacarlo de alrededor del cable USB-C.
Instalar la base de la cadena portacables
Paso 1: Ruteo de cables
Colocá el cable USB-C en la muesca de la base de la cadena portacables.
Paso 2: Instalá el soporte de la base
Montá el soporte de la base en su lugar con la abertura hacia la derecha, y asegurá el cable USB-C correctamente.
Paso 3: Volvé a enganchar la cadena portacables
Montá la cadena portacables de nuevo en la base.
Verificando el éxito
Comprobá que los cables del cabezal y el tubo de PTFE no sobresalgan de la cadena, y que el cabezal se mueva normalmente.
Notas finales
Esperamos que esta guía te haya brindado un apoyo claro y práctico.
Si el problema persiste, por favor enviá un ticket de soporte e incluí los registros (logs) recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu solicitud y te brindará asistencia detallada.
También podés visitar Bambu AI, que puede responder instantáneamente preguntas comunes y ofrecerte orientación operativa.
