Nivelado manual de la cama caliente de P2S y X2D

Este artículo te explica en detalle los pasos y procedimientos para nivelar manualmente las impresoras P2S y X2D.

Video Tutorial

Herramientas y materiales necesarios

Antes de arrancar con el nivelado manual, necesitás tener a mano las siguientes herramientas:

• Destornillador Allen H2.0: Se usa para ajustar los tornillos de nivelado debajo de la cama caliente.
• Papel A4: Se usa como medio de calibración para medir la luz (el espacio) entre el nozzle y la cama caliente.
• Pendrive
• Archivo gcode de nivelado: Un archivo de instrucciones de impresión diseñado para el nivelado manual en la P2S/X2D, que guía el cabezal a los puntos de nivelado preestablecidos.

• Archivo gcode de nivelado manual para X2D
• Archivo gcode de nivelado manual para P2S

Proceso de nivelado manual

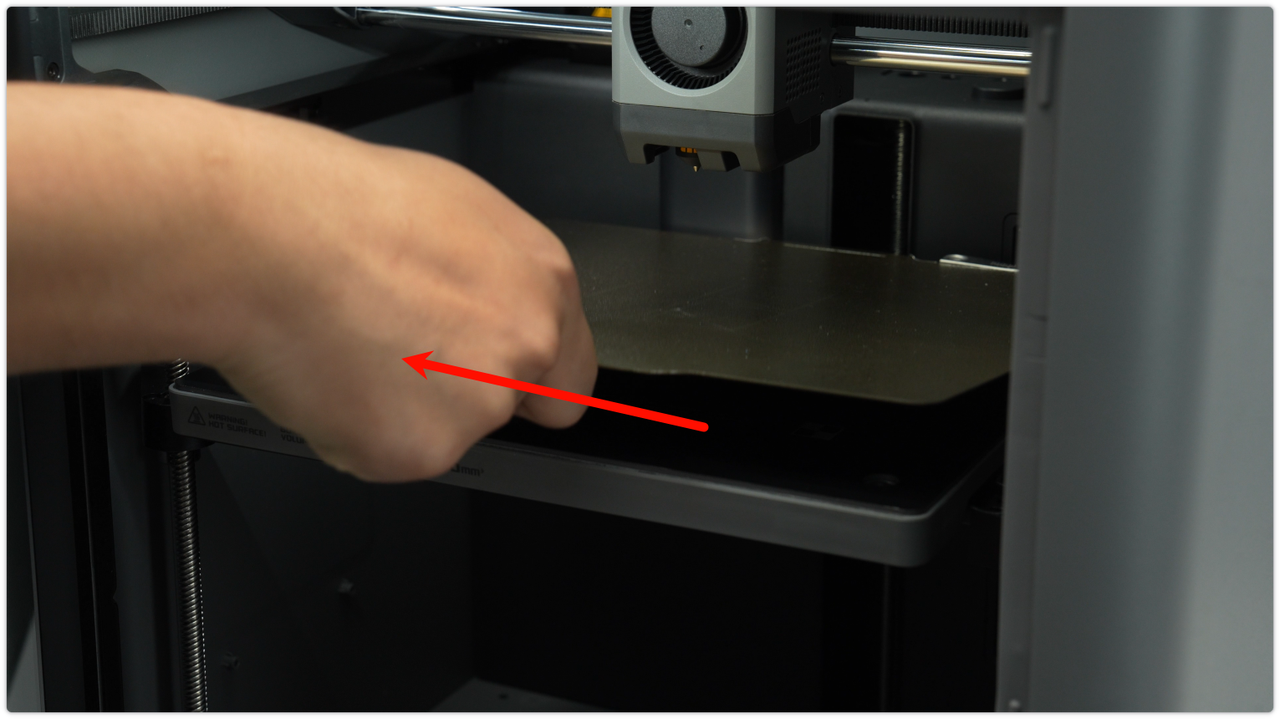

1. Sacá la build plate: Retirá completamente la build plate (por ejemplo, una PEI plate o engineering plate) de la cama caliente para poder acceder directamente a la superficie de la cama para nivelar.

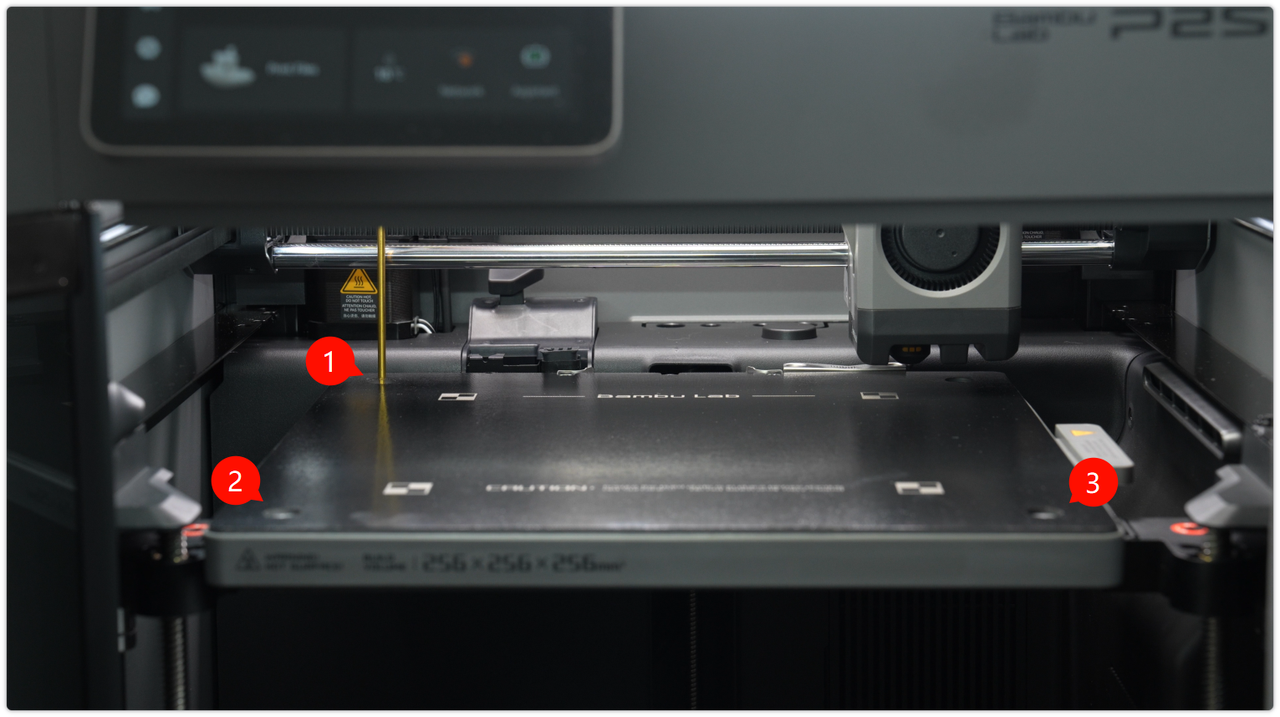

2. Ajustá previamente los tornillos de nivelado: Ubicá los tres tornillos de nivelado en la cama caliente (fijate que el tornillo trasero derecho suele estar bloqueado y no hay que tocarlo). Usá un destornillador Allen H2.0 para ajustar a fondo (girando en sentido horario hasta el tope) los tres tornillos regulables, posicionándolos cerca del medio de los agujeros para evitar una excentricidad excesiva respecto a los orificios de la cama caliente. Mientras ajustás, te recomendamos sostener la parte inferior de la cama caliente con la mano para asegurar que los tornillos queden bien apretados y no tengan juego.

¿Por qué es necesario ajustar?

Como el nivelado manual implica ajustar los tornillos en cada esquina, los tres tornillos de nivelado deben estar primero totalmente apretados para asegurar un punto de partida consistente. En esta etapa, la distancia entre la cama caliente y el nozzle es la máxima, estableciendo una base uniforme para el nivelado.

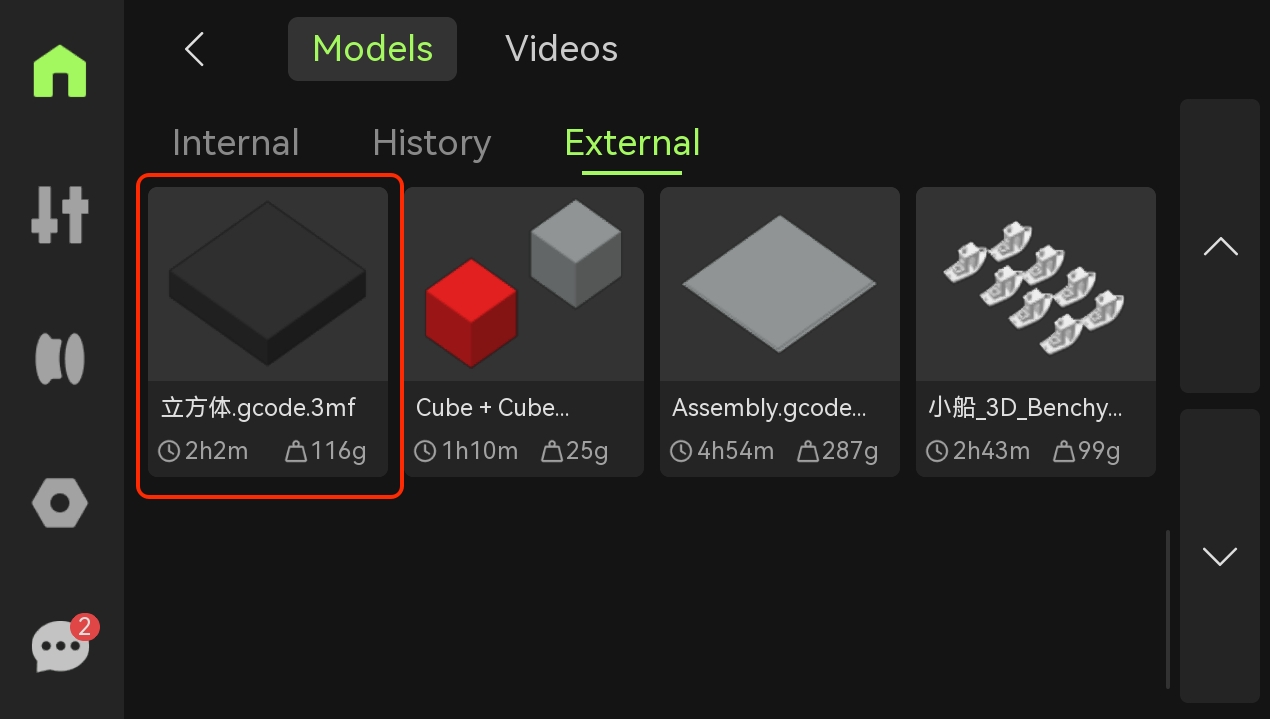

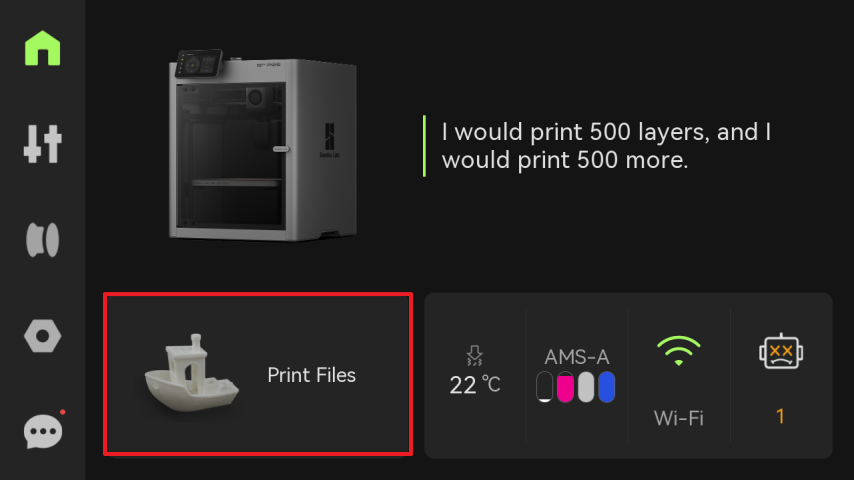

3. Copiá el archivo gcode de nivelado manual a un pendrive e insertalo en el puerto USB de la impresora. Tocá la opción de archivos de impresión; la pantalla te va a mostrar la lista de archivos. Seleccioná el archivo gcode de nivelado y dale a "Start Print".
4. Una vez que el archivo gcode se ejecute, el cabezal va a hacer home al centro. Después se va a mover secuencialmente a los tres puntos de soporte ajustables de la cama (tres puntos definen un plano). En cada punto, el cabezal va a pausar unos 30 segundos, dándote tiempo suficiente para el ajuste. El proceso se va a repetir tres ciclos completos para asegurar precisión y estabilidad.

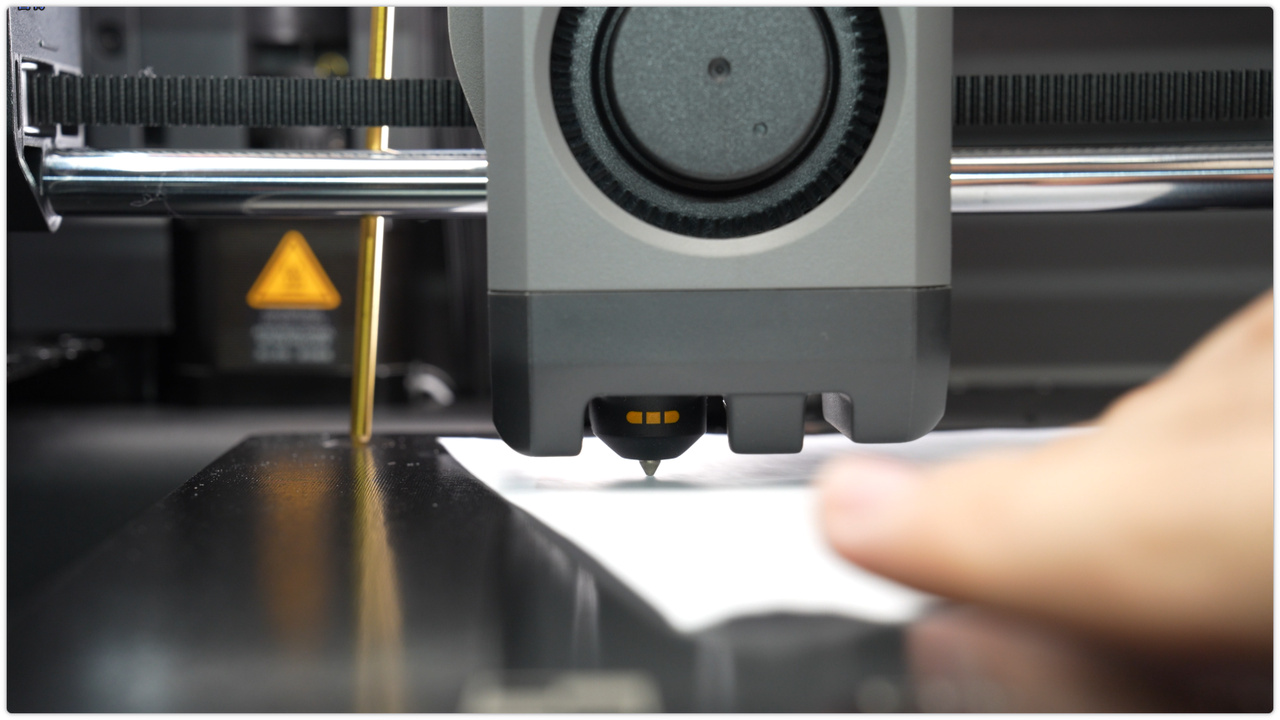

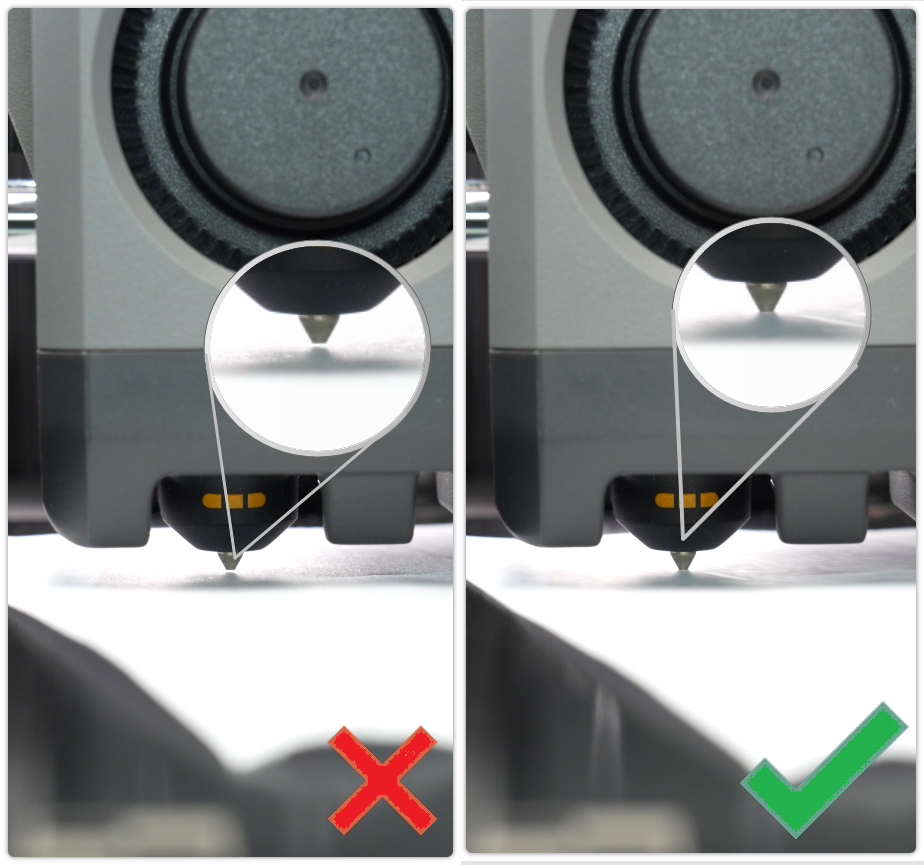

5. El cabezal se va a mover primero al punto de nivelado delantero izquierdo. Poné una hoja de papel A4 (de aprox. 0.1 mm de espesor) entre el nozzle y la cama. Ajustá el tornillo de nivelado correspondiente en este punto hasta que el nozzle toque apenas el papel, de modo que sientas una ligera resistencia al deslizar el papel, pero que todavía se pueda mover. Esto indica que la luz es la correcta para imprimir.

Tip: Ajustar el tornillo de nivelado en sentido horario aumenta la distancia entre la cama caliente y el nozzle, mientras que aflojarlo en sentido antihorario la achica, acercando la cama al nozzle.

ℹ️ Nota: Si la cama empieza a bajar automáticamente, dejá de ajustar al toque y sacá el destornillador, porque el cabezal se va a mover al punto siguiente.

6. Después, el cabezal se va a mover automáticamente al punto de nivelado delantero derecho. Repetí los mismos pasos: poné el papel A4 entre el nozzle y la cama caliente, y ajustá el tornillo en ese punto para asegurar el contacto correcto y una ligera resistencia al deslizar el papel.
7. A continuación, el cabezal se va a mover al siguiente punto de nivelado. Repetí el mismo proceso: poné el papel, ajustá el tornillo y asegurate de que haya una ligera resistencia entre el nozzle y el papel.
8. El archivo gcode va a correr tres ciclos de nivelado completos, dándote tres oportunidades para tunear cada punto. Para una mejor precisión, te recomendamos completar los tres ciclos.

Calibración de impresión

Después del nivelado manual, tenés que correr la calibración automática de nuevo para sincronizar tus ajustes con el sistema de nivelado automático de la impresora.

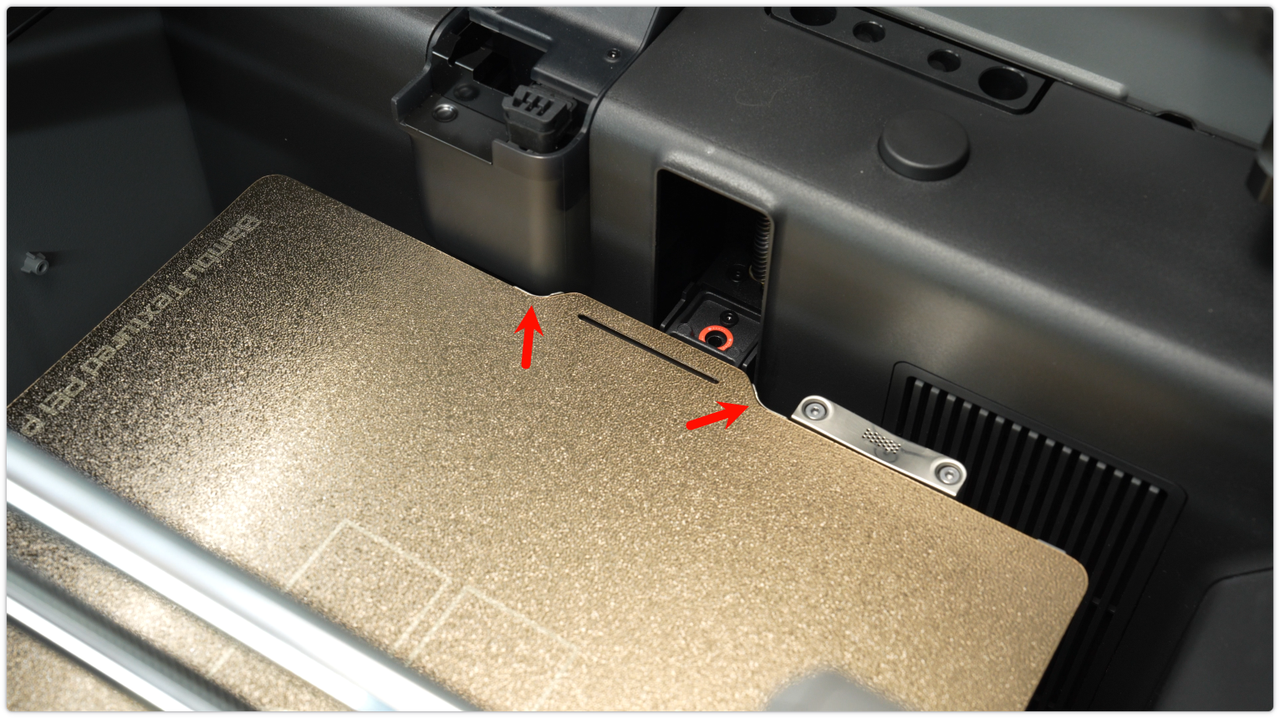

1. Volvé a instalar la build plate (por ejemplo, la PEI plate) en la cama, asegurándote de que el borde trasero esté bien calzado en las ranuras de alineación y firme.

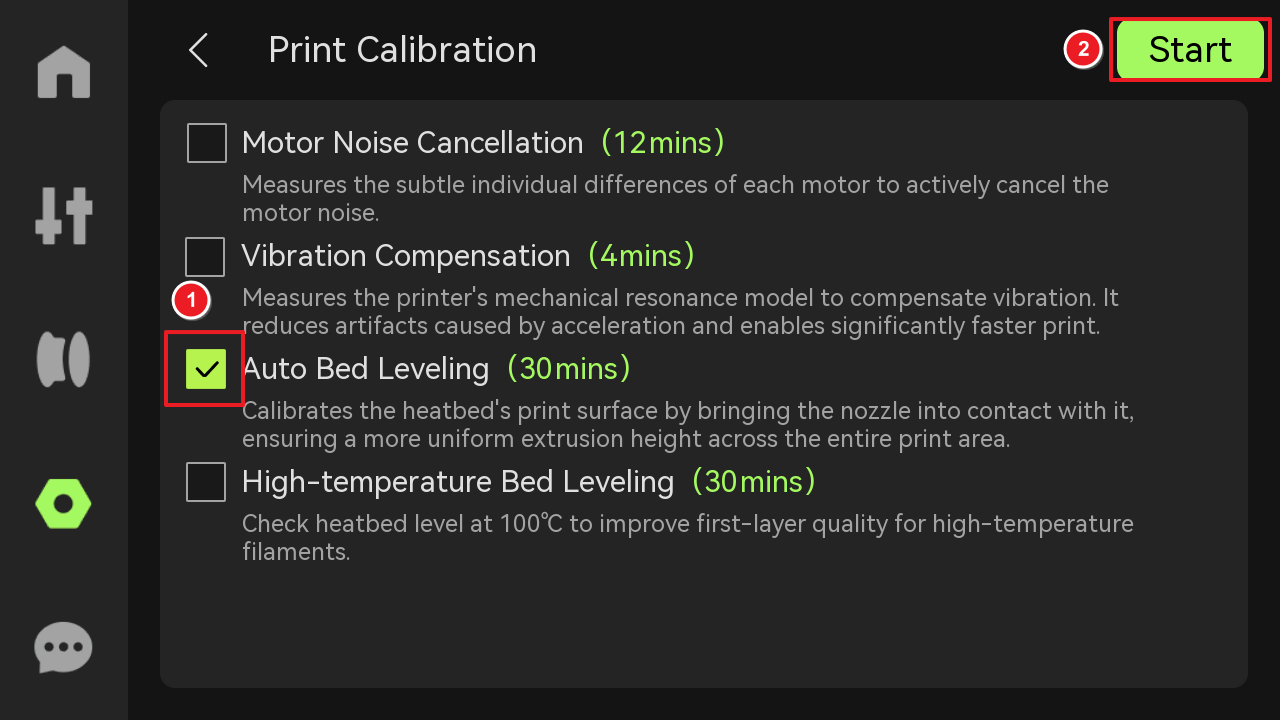

2. Tocá el ícono de "Settings" en la pantalla de la impresora para entrar a la interfaz de calibración. Seleccioná la opción "Auto Bed Leveling" y dale a "Start". La impresora va a palpar la cama automáticamente siguiendo un patrón de grilla y va a registrar los datos de altura precisos.

Después de completar todos los pasos anteriores, la cama caliente de tu impresora Bambu Lab P2S/X2D ya va a estar nivelada manualmente y calibrada automáticamente. Ahora podés tirar una impresión de prueba para verificar los resultados.

Notas finales

Esperamos que esta guía te haya servido de ayuda. Si el problema persiste, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o cualquier otro detalle. Nuestro equipo técnico va a revisar tu pedido y te va a dar una mano.

También podés visitar Bambu AI, que puede responder al toque preguntas comunes y darte guía operativa.
