El extruder de la P2S viene equipado con tres accesorios independientes:

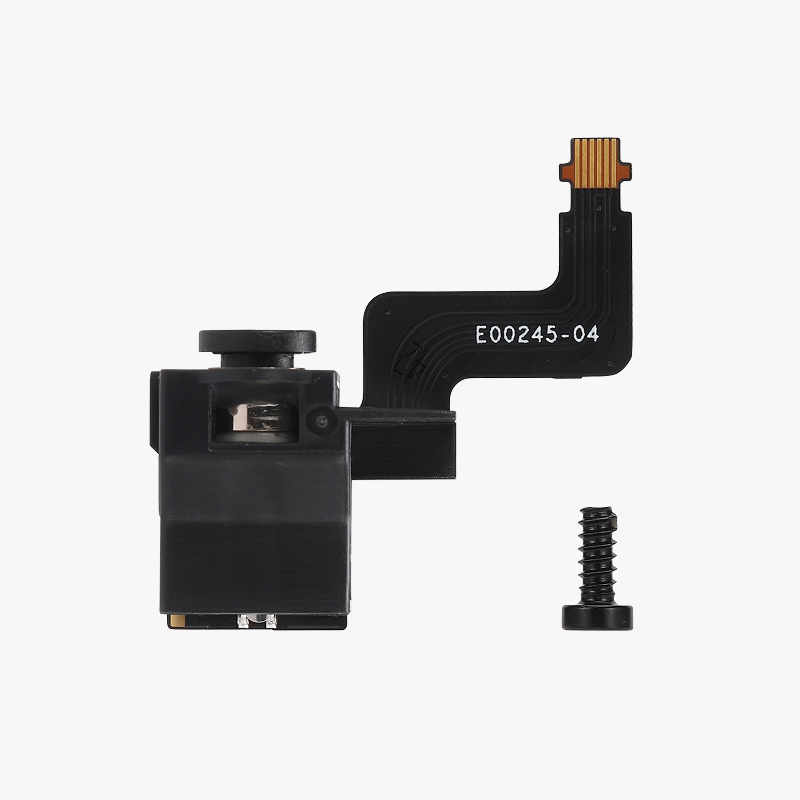

- Sensor de filamento del extruder: Instalado en la parte superior del extruder, funciona como un sensor para detectar el filamento.

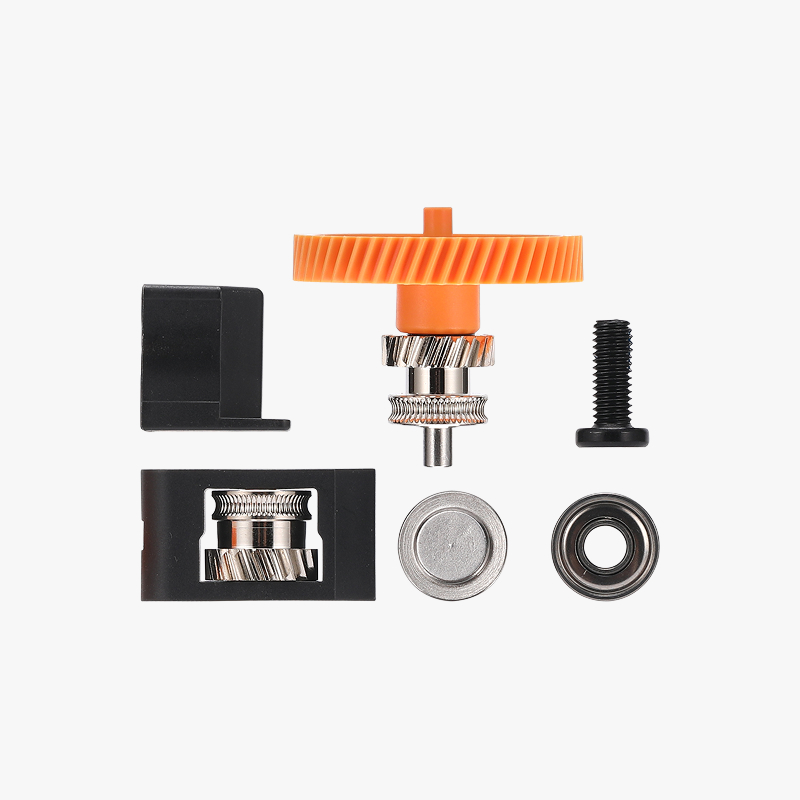

- Conjunto de engranajes del extruder: Instalado dentro del extruder, es accionado por el motor de extrusión para transportar el filamento al hotend o retraerlo del extruder.

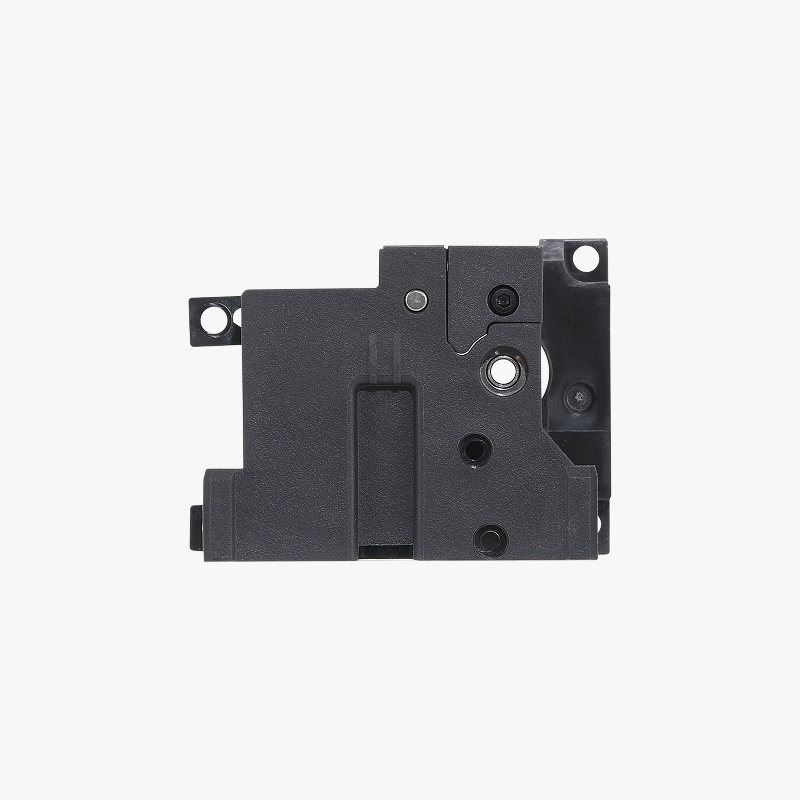

- Conjunto de la cubierta frontal del extruder: La carcasa exterior de la unidad del extruder.
Cuándo usar esta guía
Situaciones comunes que requieren el reemplazo del conjunto de engranajes del extruder:
- Desgaste de engranajes o rodamientos que cause anomalías en la impresión.
- Si el soporte técnico de Bambu Lab te recomienda que reemplaces el conjunto de engranajes.
Situaciones comunes que requieren el reemplazo del conjunto del sensor de filamento del extruder:
- Si falla la función de detección de filamento.
Situaciones comunes que requieren el reemplazo de la carcasa del toolhead:
- Si un daño físico afecta su usabilidad.
Notas de instalación:

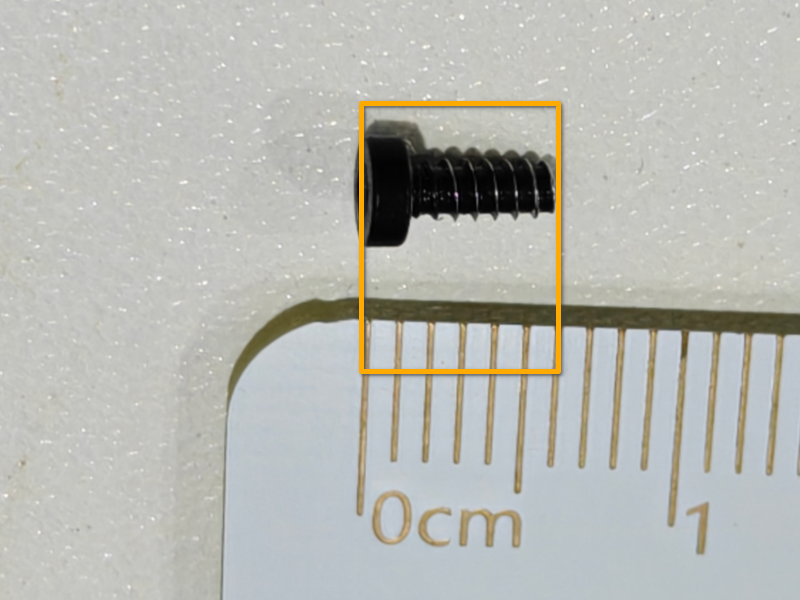

- Los tornillos usados para el sensor de filamento son los tornillos negros BT2-5. Fijate bien durante el armado, ya que los tornillos demasiado largos pueden dañar los componentes y causar fallas en la detección.

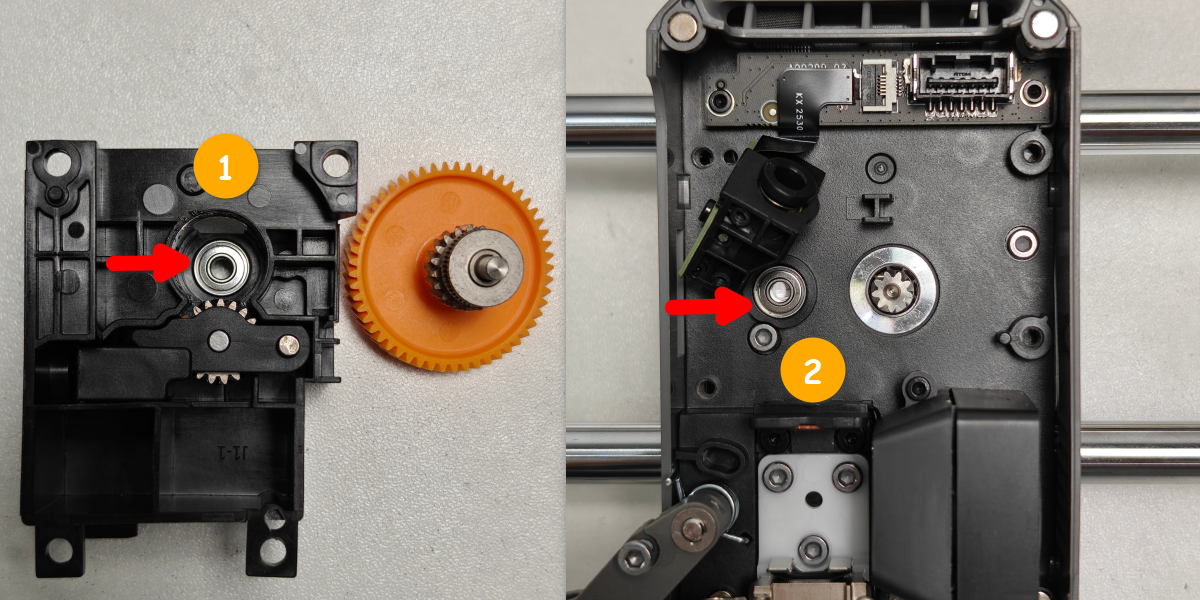

- Hay 2 rodamientos para el engranaje motriz amarillo del extruder, que van instalados en la cubierta frontal de la unidad del extruder y en el carro del toolhead.

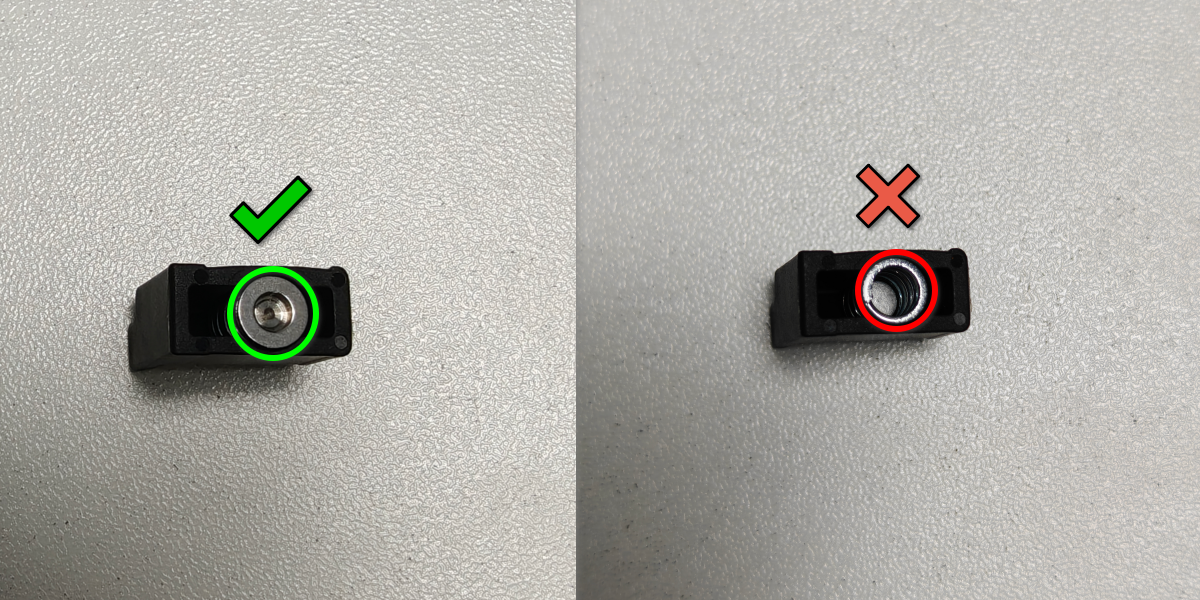

- El capuchón metálico debe estar arriba del resorte, pero no adentro del bloque de sujeción.
Herramientas y materiales necesarios
- Piezas a reemplazar: Conjunto del sensor de filamento del extruder / conjunto de engranajes del extruder / conjunto de la carcasa del toolhead.
- Llave Allen H1.5
- Llave Allen H2.0
- Pinzas (Tweezers)
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de hacer cualquier tarea de mantenimiento. Si no lo hacés, corrés riesgo de choque eléctrico, cortocircuito y de dañar la impresora o lo que tengas alrededor.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené mucho cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel.
Si tenés alguna duda o inquietud sobre estos pasos o la guía en general, por favor abrí un nuevo ticket en nuestra página de soporte para que te ayudemos.
Desarmado del extruder

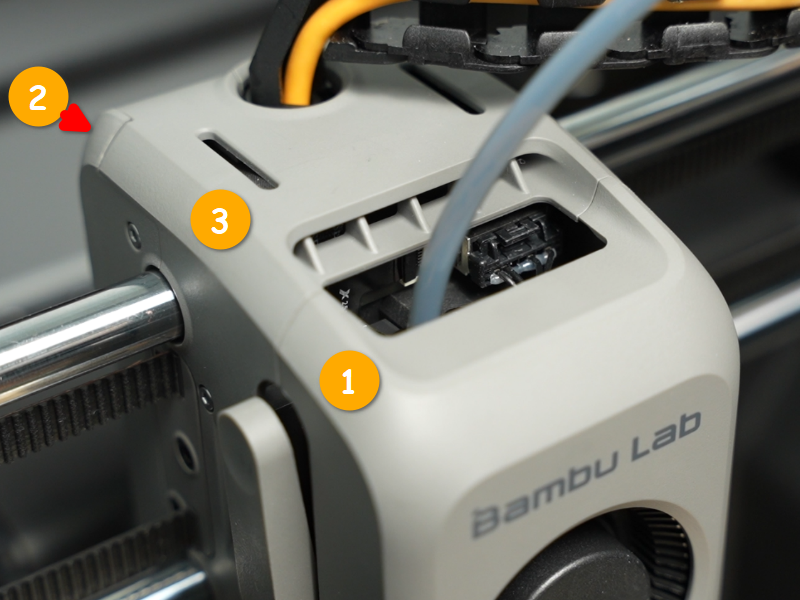

Paso 1: Sacar la carcasa del toolhead
Consultá las instrucciones de "Reemplazo de la carcasa del toolhead" para retirarla.

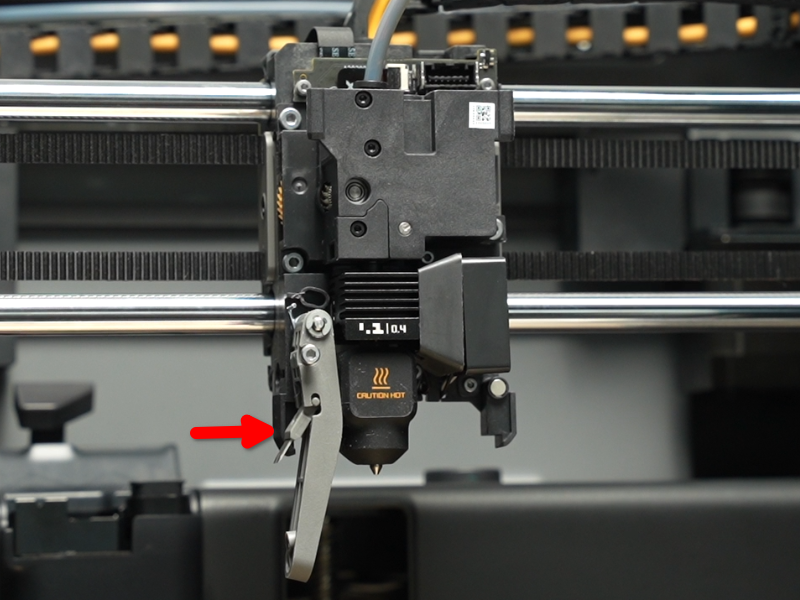

Paso 2: Soltar el cutter

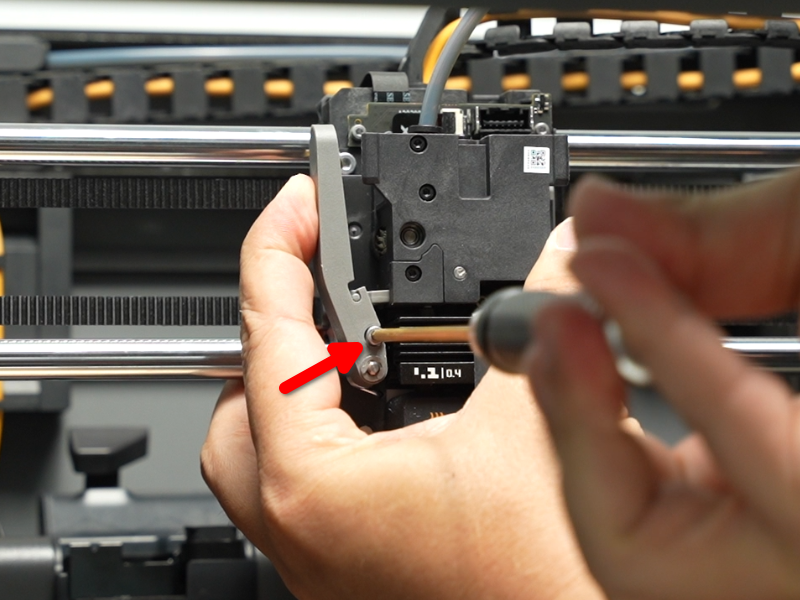

Sujetá el mango del cutter y usá una llave Allen H2.0 para aflojar el tornillo del mango, permitiendo que el cutter se desprenda completamente del extruder.
Paso 3: Sacar el extruder

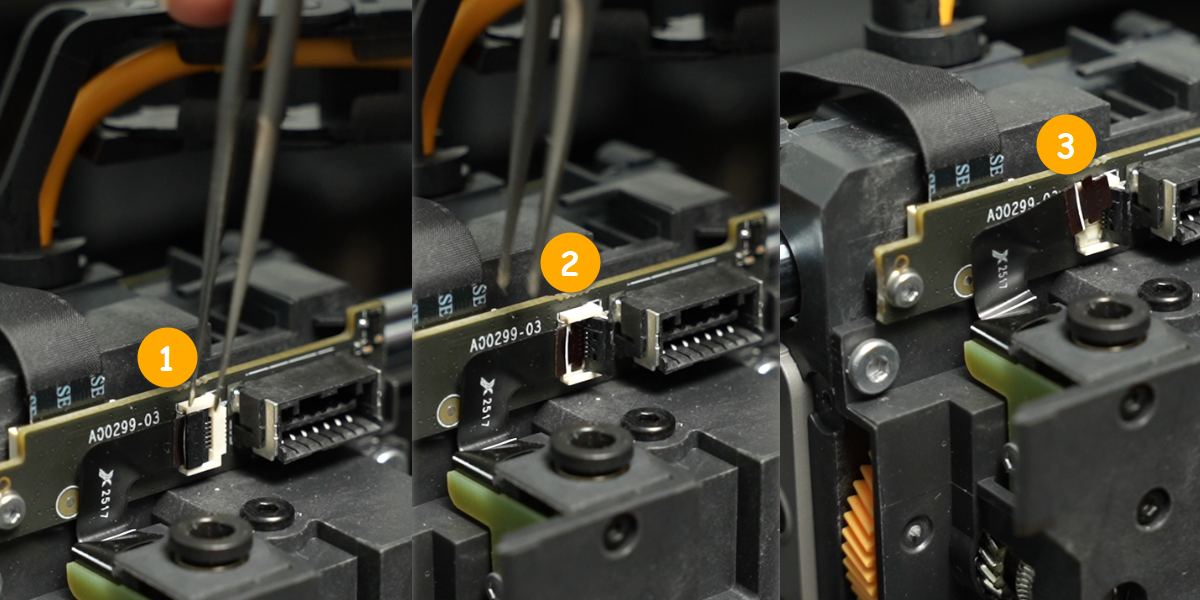

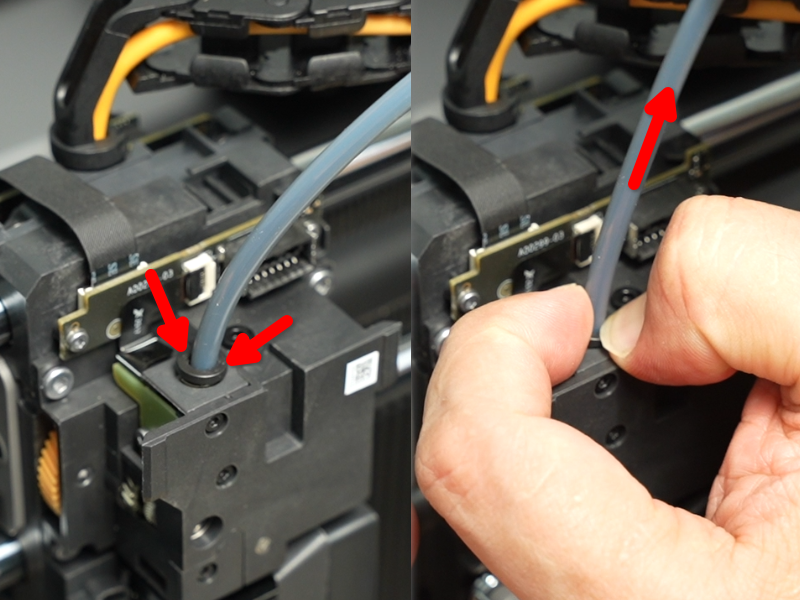

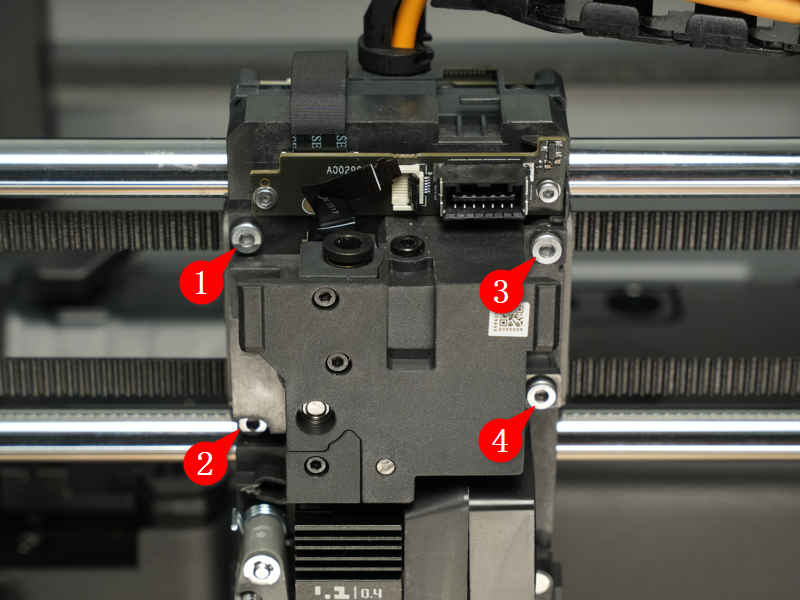

Presioná el conector neumático y sacá el tubo de PTFE. Usá las pinzas para abrir la tapa del conector en la placa de interfaz del extruder y desconectá el cable de la placa Hall de alimentación. Usá una llave Allen H2.0 para sacar los cuatro tornillos y después retirá el extruder. Al sacar este cable FPC, manejalo con cuidado para evitar dañarlo por hacer demasiada fuerza.
Paso 4: Sacar el sensor de filamento del extruder
Usá una llave Allen H1.5 para sacar los dos tornillos y retirá el sensor de filamento del extruder.
Paso 5: Separar la cubierta frontal y el conjunto de engranajes del extruder
El extruder tiene muchos componentes chicos. Para evitar que se caiga alguna pieza, apoyalo sobre una superficie limpia con los engranajes mirando hacia arriba. Usá una llave Allen H2.0 para aflojar el único tornillo y sacá la rueda motriz amarilla del extruder.
Tip: Cuando el filamento está atascado entre la rueda motriz y la rueda conducida del extruder, es posible que no puedas sacar el engranaje motriz directamente desde el frente. Si no sale, golpeá suavemente el eje desde la parte trasera del engranaje motriz para empujarlo hacia afuera. Golpeá en la ubicación que se muestra en la guía. El proceso de retiro consiste en sacar el bloque de presión, la rueda conducida de extrusión y los demás accesorios de la cubierta frontal del extruder.
Armado del extruder
Paso 1: Instalar el engranaje del extruder en la cubierta frontal
Instalá la rueda conducida del extruder en la cubierta frontal. Colocá el resorte y el capuchón metálico en el bloque de sujeción, cerca de la rueda conducida, e instalá el bloque de sujeción en la cubierta frontal. Por último, instalá el conjunto de la rueda motriz de extrusión y ajustá el tornillo.
Paso 2: Instalar el sensor de filamento del extruder
Instalá el sensor de filamento en el extruder y ajustá los dos tornillos.
Paso 3: Instalar el conjunto del extruder
Instalá el extruder en el carro del toolhead. Ajustá los cuatro tornillos. Conectá el cable del sensor de filamento al conector en la placa de interfaz de extrusión. Cerrá el conector y presioná la tapa hacia abajo hasta que encaje bien sobre el cable flexible.
Paso 4: Instalar el cutter
Sujetá el mango del cutter con la mano, deslizalo dentro del extruder siguiendo la posición de la ranura del cutter y ajustá el tornillo del mango con una llave Allen.
Paso 5: Instalar la carcasa del toolhead
Consultá las instrucciones de "Reemplazo de la carcasa del toolhead" para volver a instalarla.
Verificación del funcionamiento
- Asegurate de que el mango se mueva suavemente.
- Prendé la impresora y verificá que la placa del sensor de filamento del extruder pueda detectar el estado del filamento normalmente.
- Prendé la impresora y confirmá que el extruder pueda ser accionado normalmente por el motor del extruder.
Notas finales
Esperamos que esta guía te haya servido y haya sido clara. Si el problema sigue sin resolverse, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos u otros detalles. Nuestro equipo técnico va a revisar tu pedido para darte una mano. También podés visitar Bambu AI, que puede responder preguntas comunes al toque y darte orientación operativa.
