Esta es una guía paso a paso para que puedas reemplazar la correa del eje Z en tu P2S o X2D.

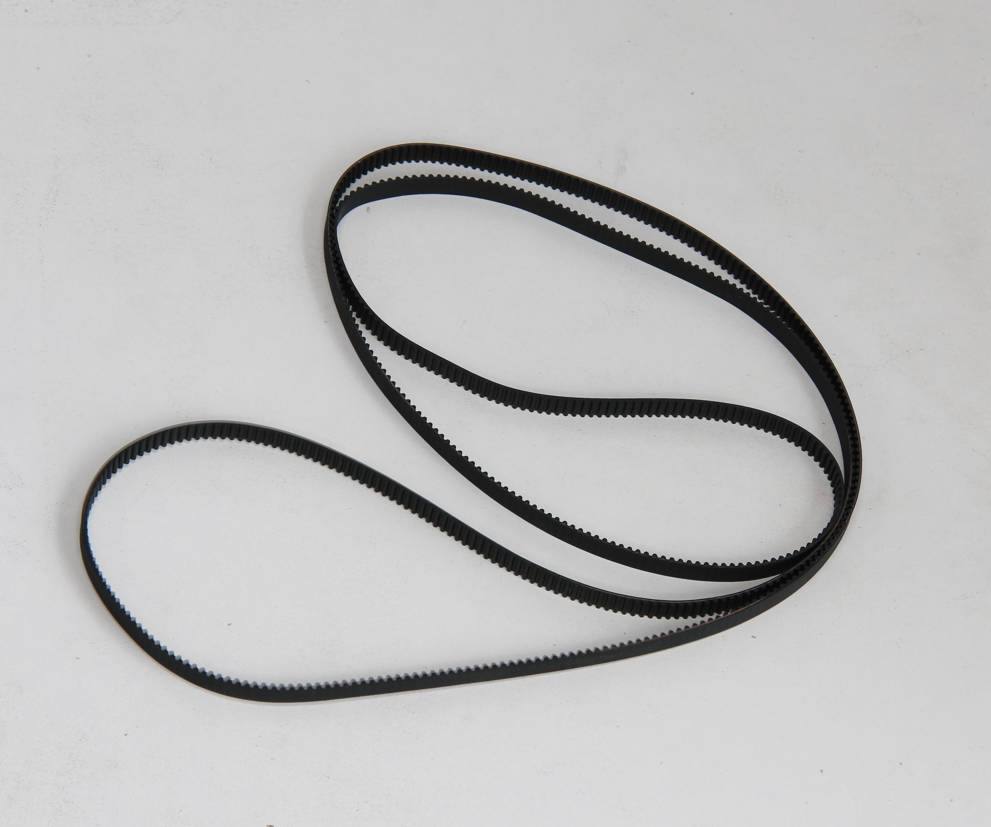

Correa del eje Z
La correa del eje Z es una correa de lazo cerrado que está instalada en la parte inferior de la impresora.
Cuándo usar esta guía
- Desgaste de la correa del eje Z.
- Rotura de la correa del eje Z.
Herramientas y materiales necesarios
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- Correa del eje Z nueva
Aviso de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de hacer cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de choque eléctrico, cortocircuito y de dañar la impresora o lo que tengas alrededor.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené especial cuidado de no pellizcar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o pregunta sobre estos pasos o la guía, por favor abrí un ticket en nuestra página de soporte para que te ayudemos.
Retiro de la correa del eje Z
Paso 1: Bloqueá la cama calefaccionada

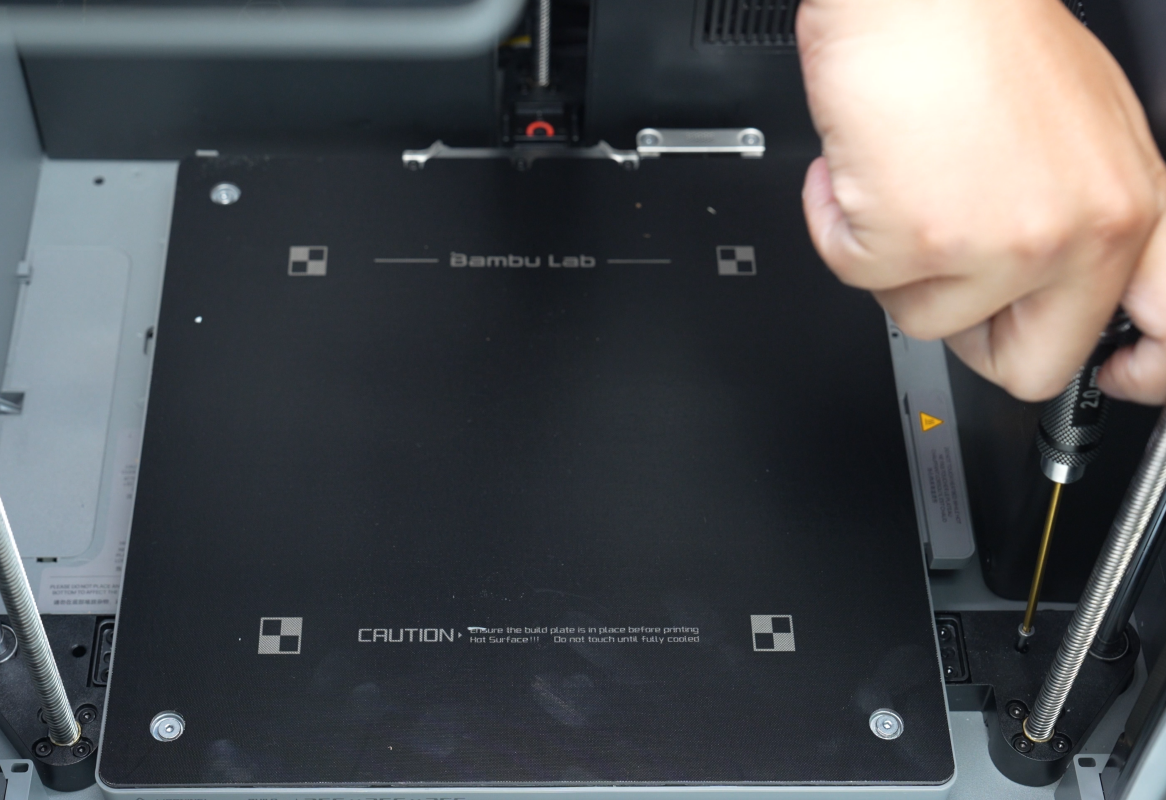

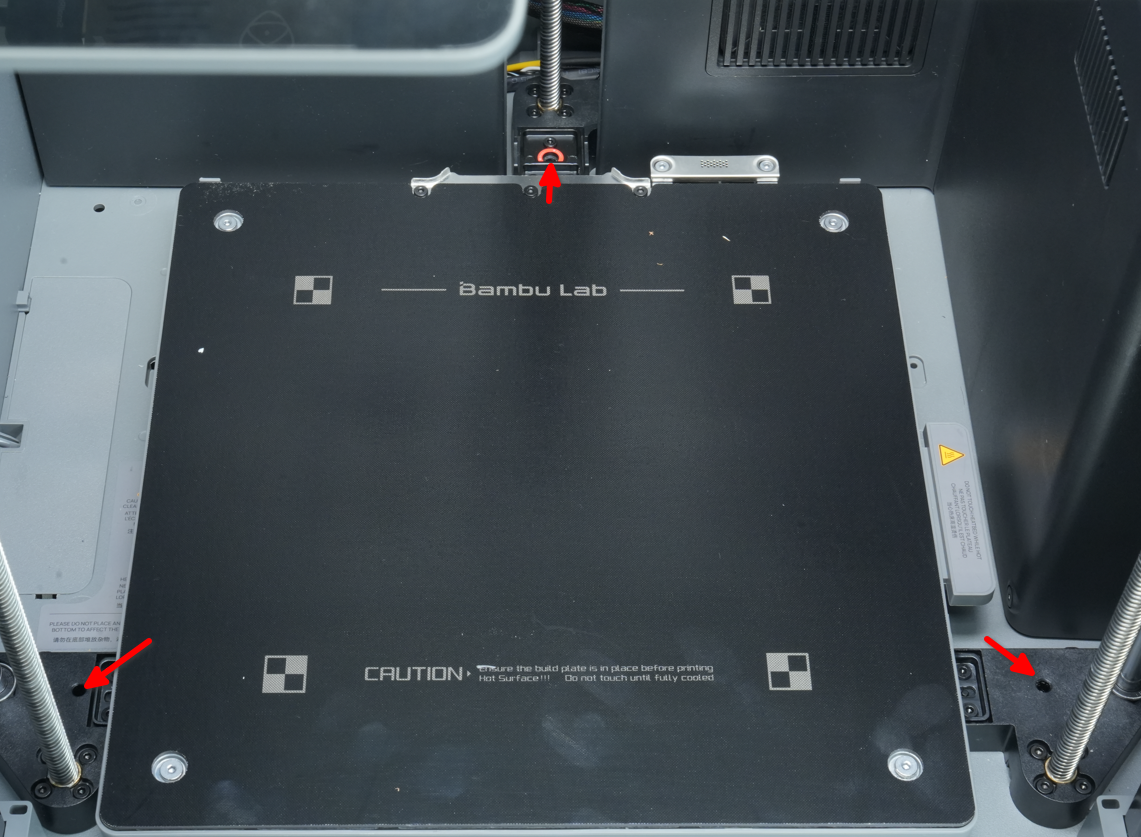

Desde la pantalla, bajá la cama a su posición más baja. Después, usá una llave hexagonal H2.0 para atornillar los tres tornillos (los que venían originalmente para asegurar la cama durante el envío) en los tres deslizadores del eje Z, fijándolos a la base. Por último, apagá la impresora y desconectala de la corriente.
Bloquear la cama es un paso preparatorio clave. Esto asegura la posición relativa de los tres lead screws del eje Z, evitando rotaciones accidentales o desplazamientos causados por fuerza externa o el propio peso de la cama cuando se afloja la correa. Así se mantiene el plano de referencia de la cama, evitando que se incline de más y asegurando que la plataforma quede nivelada.

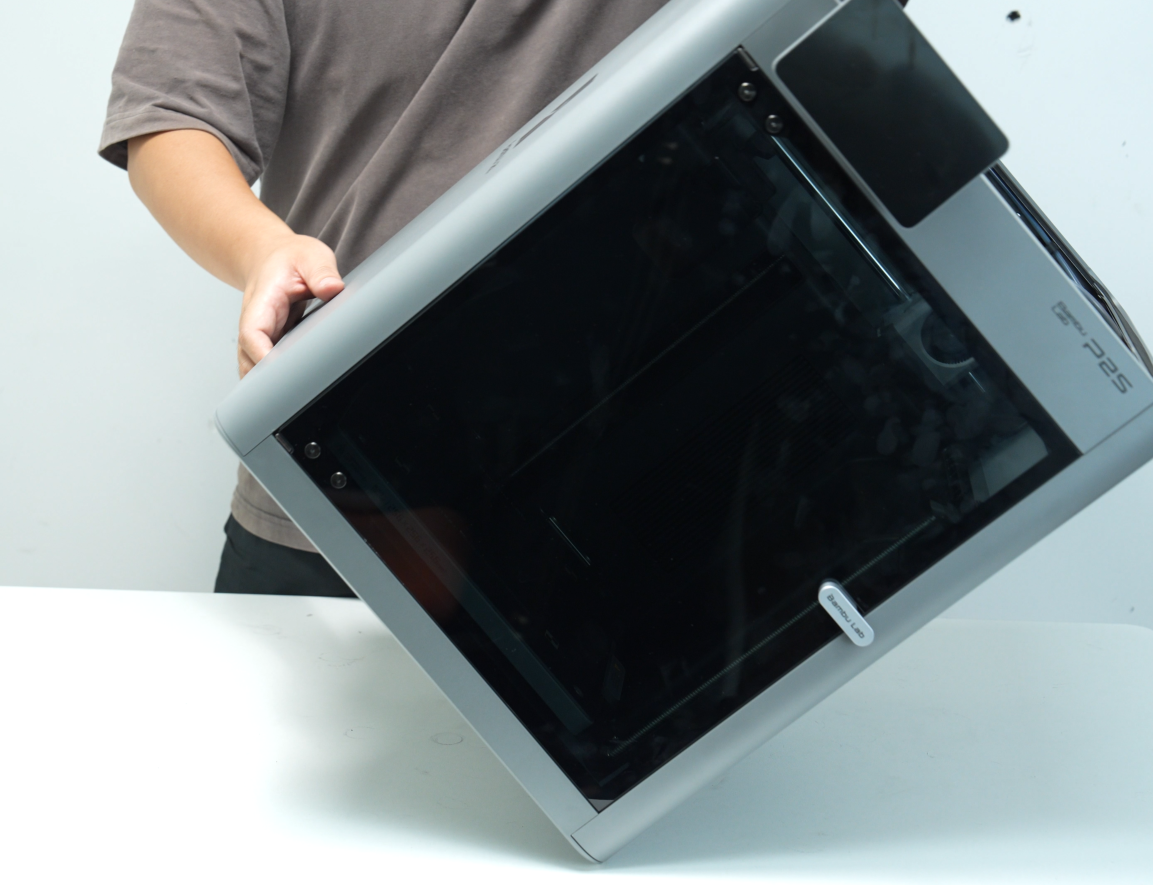

Paso 2: Sacá la tapa de vidrio superior y acostá la impresora de costado
Retirá la tapa de vidrio superior antes de inclinar la impresora para evitar que se rompa.
Si necesitás poner la impresora patas arriba, asegurate de sacar la pantalla primero para no dañarla. Podés fijarte en la guía de reemplazo de pantalla para ver cómo sacarla.
Paso 3: Sacá los tornillos

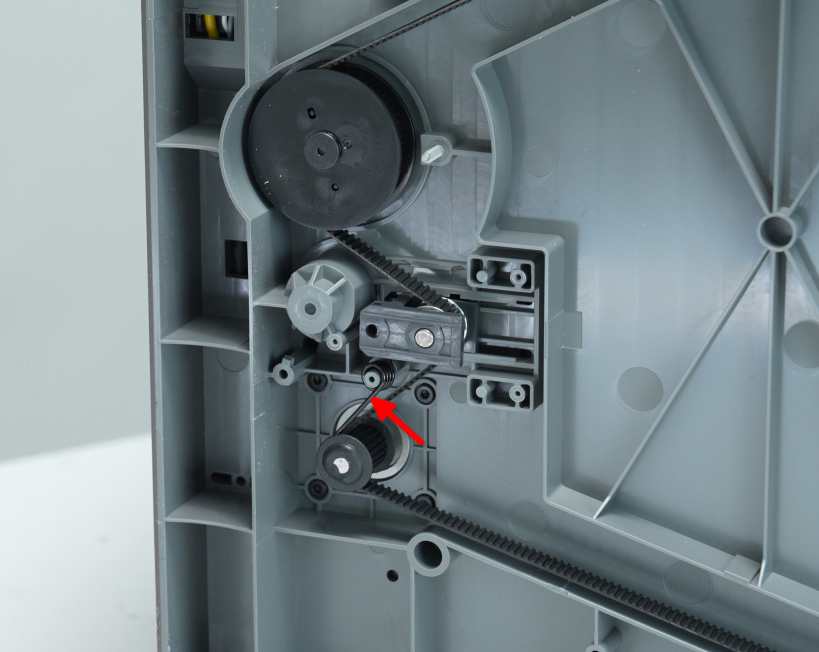

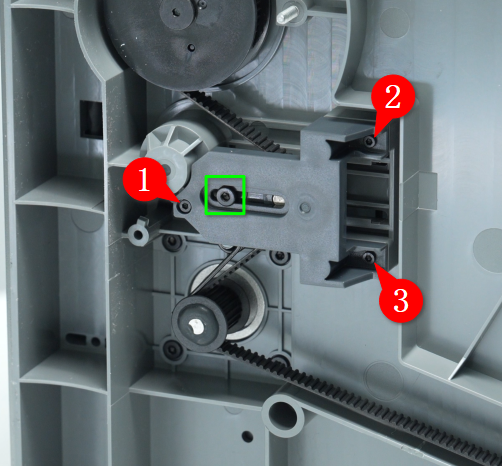

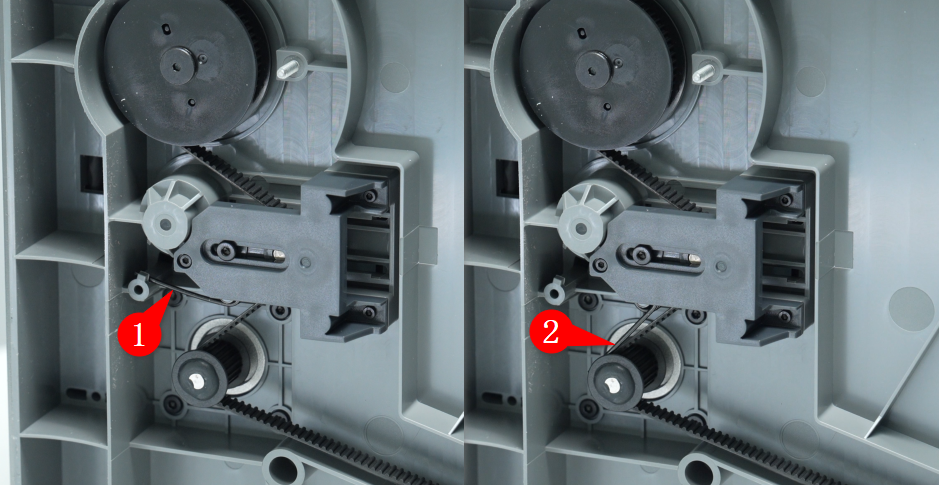

Soltá el resorte como se muestra abajo. Después, usá una llave hexagonal H1.5 para sacar los tres tornillos plateados y una llave H2.0 para sacar el tornillo negro (marcado con un recuadro verde).
Explicación de los cambios en el tensor del eje Z de la X2D:
Debido a la incorporación de la función de temperatura de cámara activa en la X2D, la base de la impresora puede sufrir una leve deformación física en entornos de alta temperatura. Para asegurar que el eje Z pueda hacer el homing normalmente y evitar resistencia al movimiento a diferentes temperaturas, la X2D eliminó los tornillos de bloqueo en el tensor, permitiendo que adapte dinámicamente la tensión de la correa según la temperatura ambiente. Por lo tanto, la correa del eje Z en la X2D no requiere ajustes de tensión adicionales durante el uso diario.
Paso 4: Sacá la tapa del tensor y el resorte de torsión
Retirá la tapa del tensor y el resorte de torsión del eje Z.
Paso 5: Sacá la correa del eje Z

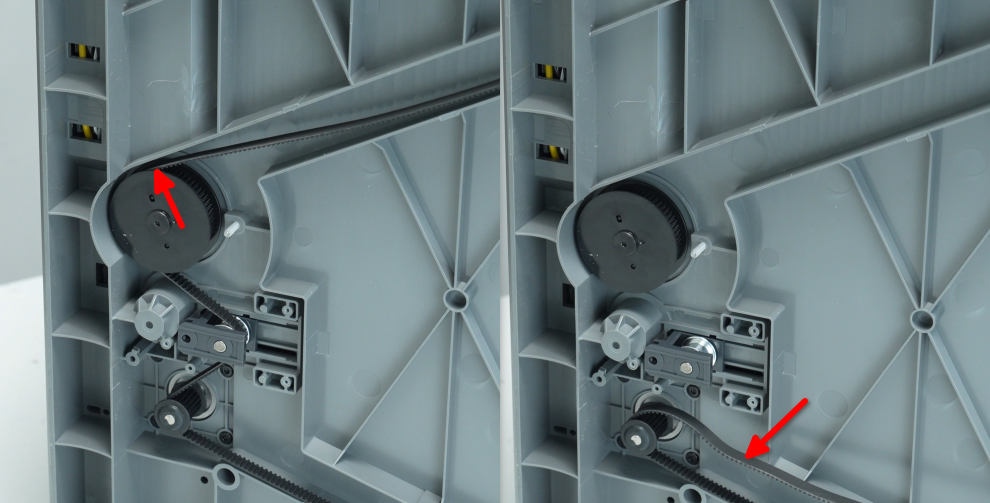

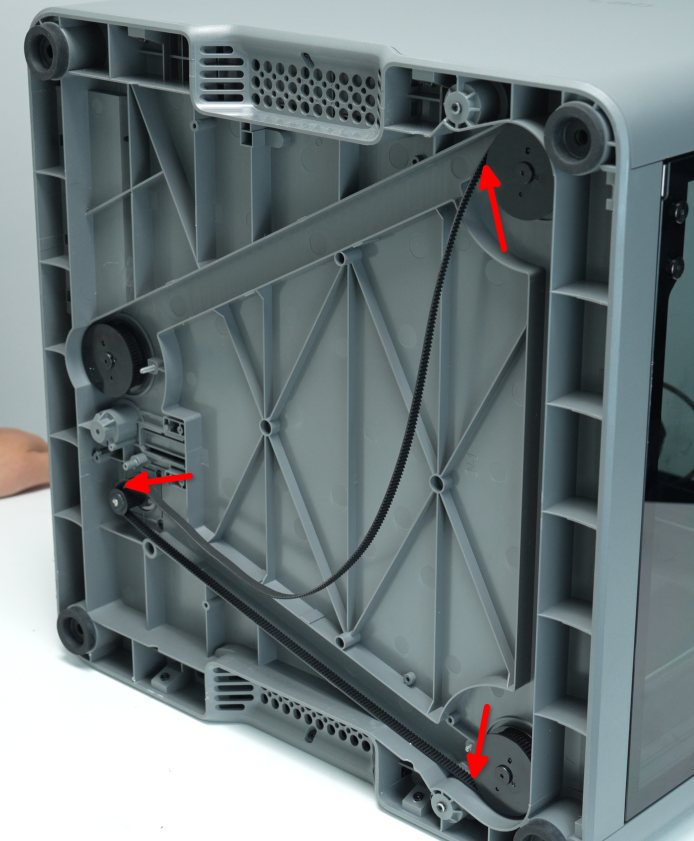

Retirá la correa del tensor del eje Z y después sacala de las otras dos poleas para retirarla completamente.
Nota: El tensor del eje Z no se saca en este paso.
Instalación de la correa del eje Z
Paso 1: Instalá la correa del eje Z

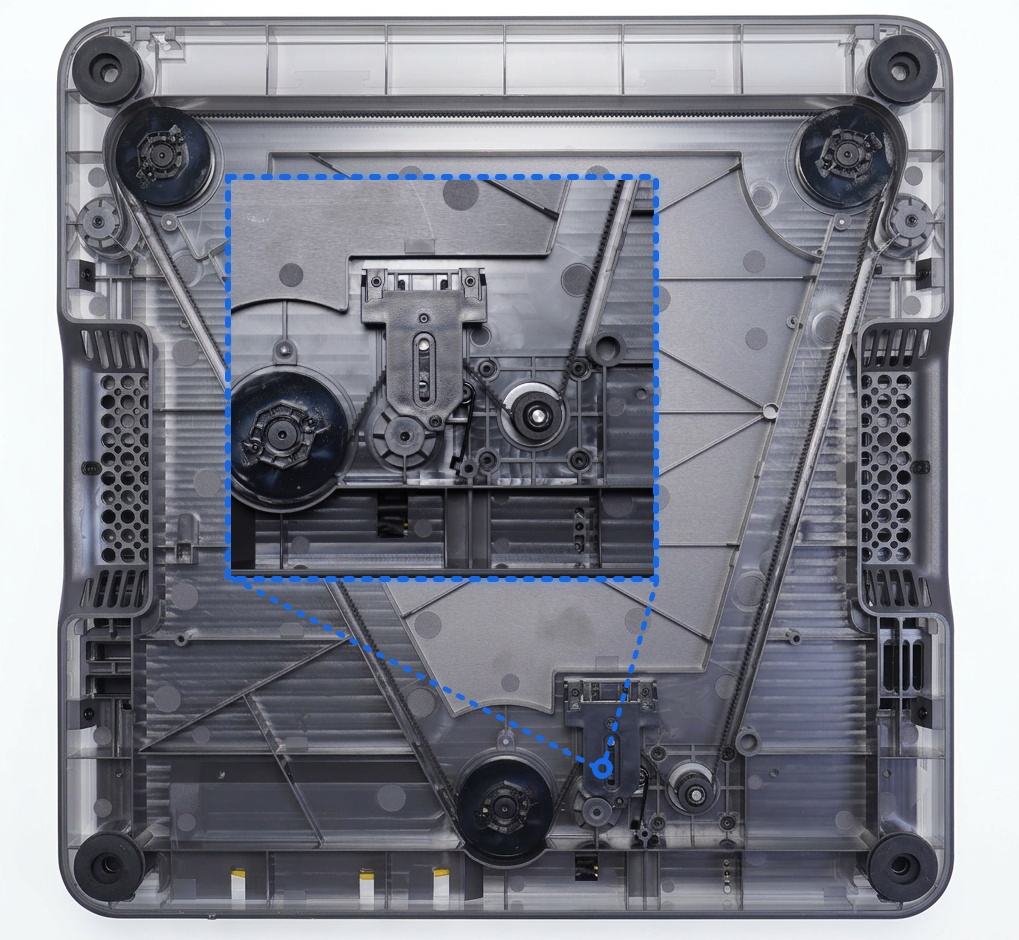

Primero, pasá la correa por las poleas y la rueda dentada del stepper como se muestra abajo. Después, pasala alrededor del tensor del eje Z y, finalmente, calzala a lo largo del borde de la polea que está al lado del tensor.
Paso 2: Instalá la tapa, los tornillos y enganchá el resorte
Colocá la tapa del tensor, usá una llave H1.5 para asegurar los 3 tornillos plateados de la tapa y usá una llave H2.0 para poner el tornillo negro (marcado en verde) sin apretarlo del todo. Después, enganchá cada lado del resorte en las ranuras correspondientes como se ve abajo.
Paso 3: Liberá el bloqueo de los deslizadores del eje Z
Poné la impresora derecha y usá una llave H2.0 para sacar los 3 tornillos que bloquean los deslizadores del eje Z.
Paso 4: Tensá la correa del eje Z y apretá los tornillos

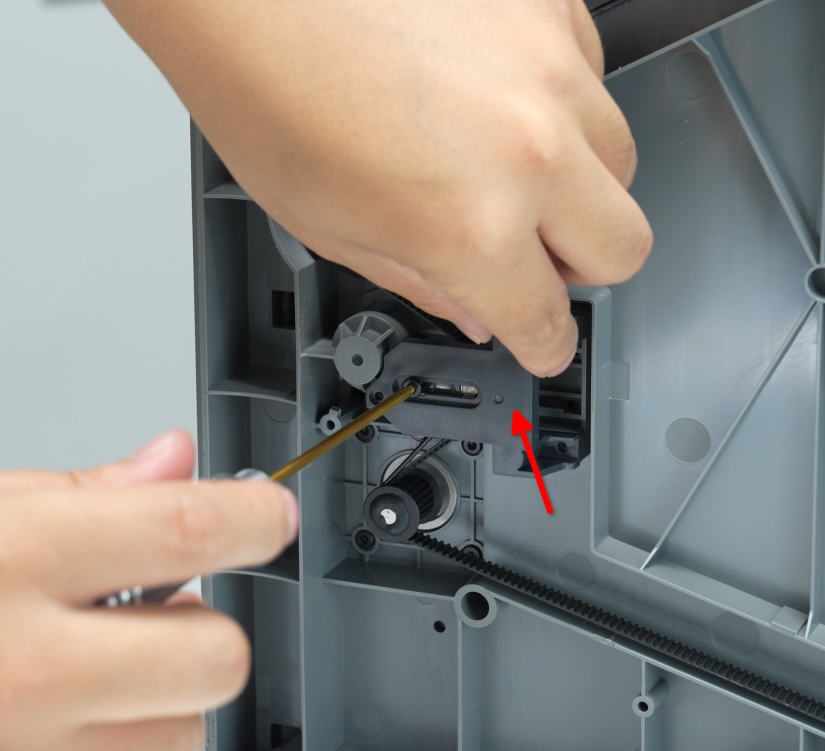

Acostá la impresora de costado otra vez, mové la correa del eje Z de atrás hacia adelante para verificar que el movimiento sea fluido y después apretá el tornillo negro.
Verificación del éxito
Conectá el cable de alimentación y prendé la impresora. Corré el proceso de calibración de la máquina; si no aparecen errores, el reemplazo terminó.
Si tenés algún problema, revisá los pasos y chequeá todas las conexiones antes de intentar de nuevo. Si el problema sigue, ponete en contacto con el equipo de atención al cliente de Bambu Lab para que te den una mano.
Notas finales
Esperamos que esta guía te haya servido de ayuda práctica y clara.
Si el problema no se resuelve, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o más detalles. Nuestro equipo técnico va a revisar tu pedido y te va a ayudar.
También podés visitar Bambu AI, que puede responder al toque preguntas comunes y darte una guía operativa.
