En esta guía vas a aprender cómo reemplazar el motor Z de la P2S/X2D.
Motor Z

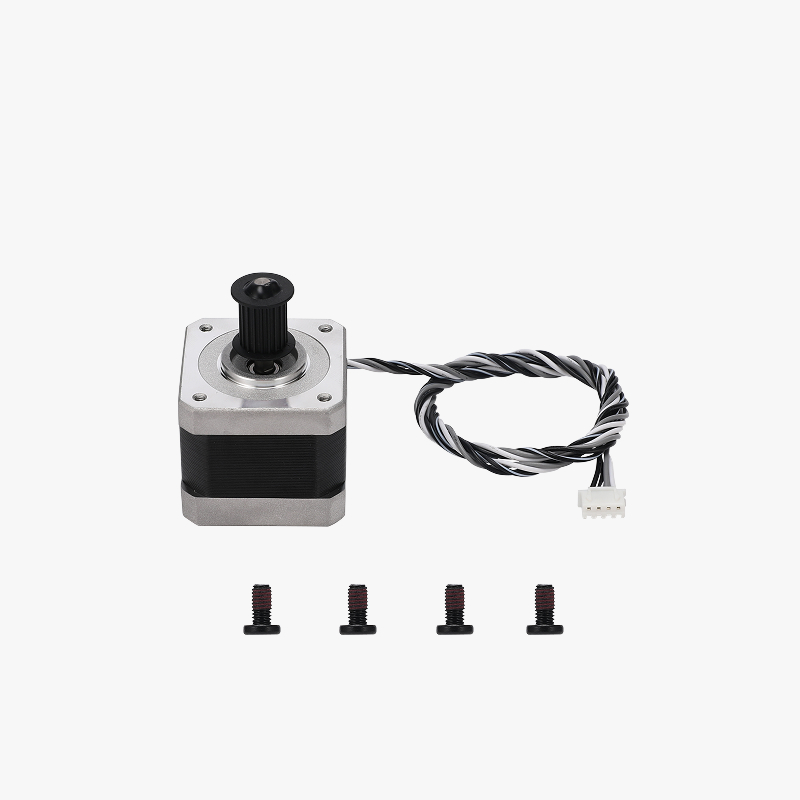

El motor Z es un motor stepper que mueve la cama caliente en la dirección del eje Z a través de la correa sincrónica del eje Z. Viene con su cable de motor y una polea de tracción.
Cuándo reemplazarlo
- El motor Z se quemó y no se puede mover.
- El personal de posventa analizó los logs y confirmó que la falla está en el motor Z.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- Nuevo motor Z
Tips de seguridad
¡Recordatorio importante!
Antes de hacer cualquier mantenimiento en la impresora y su electrónica (incluyendo el cable del toolhead), apagá la impresora y desconectá el cable de alimentación para evitar cortocircuitos que podrían causar daños adicionales a la electrónica y posibles riesgos de seguridad.
Cuando hagas mantenimiento o solución de problemas en tu impresora, por favor primero confirmá la temperatura del hotend y de la cama caliente, y evitá trabajar en condiciones de alta temperatura. Si tenés que operar bajo alta temperatura, por favor usá guantes aislantes del calor para garantizar que el trabajo de mantenimiento se haga de forma segura y efectiva.
Sacar el motor Z
Paso 1: Limpiá la base de la impresora
Limpiá cualquier objeto extraño en la base de la impresora, especialmente los residuos en la varilla pulida, y sacá la tapa de vidrio de la impresora.
Paso 2: Trabá la cama caliente
Si el motor todavía se puede usar:

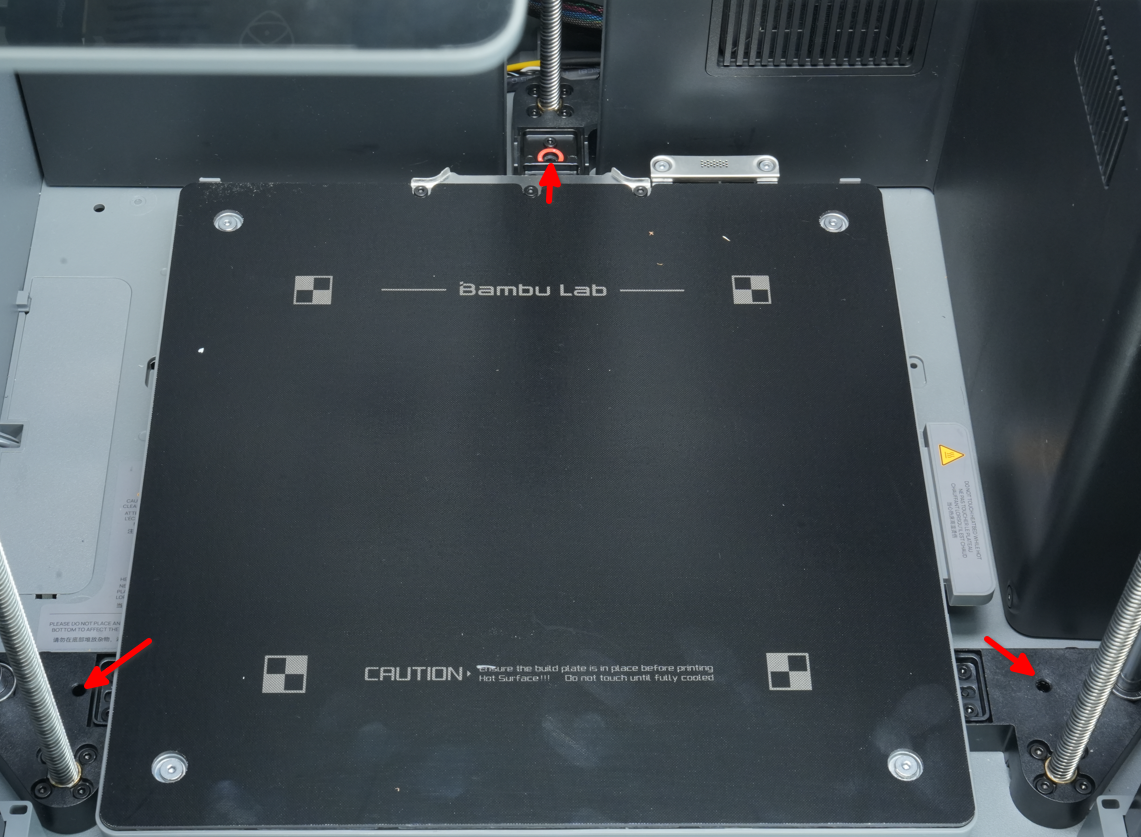

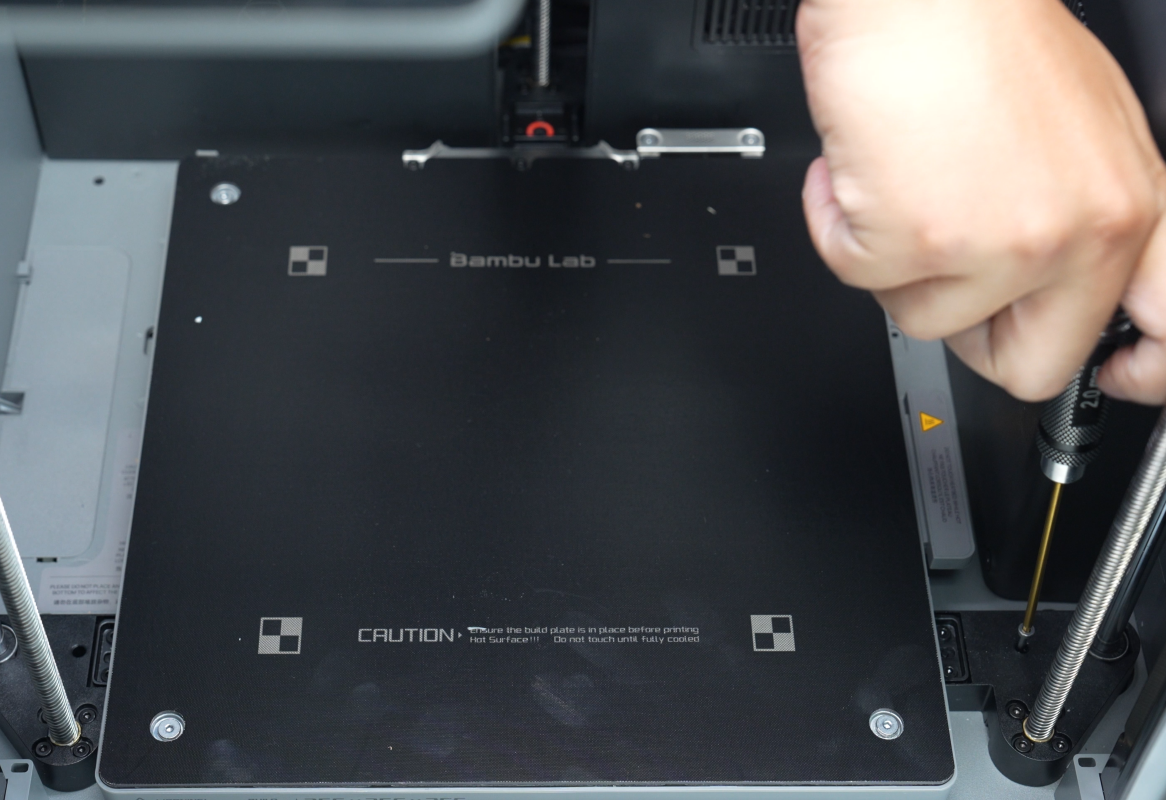

Usando la pantalla, bajá la cama caliente hasta el fondo y usá una llave Allen H2.0 para ajustar los tres tornillos y trabar los tres deslizadores, tal como hiciste cuando sacaste la cama de la caja por primera vez. Después, apagá la impresora y desconectá el cable de corriente.
En situaciones donde el motor directamente no funciona:

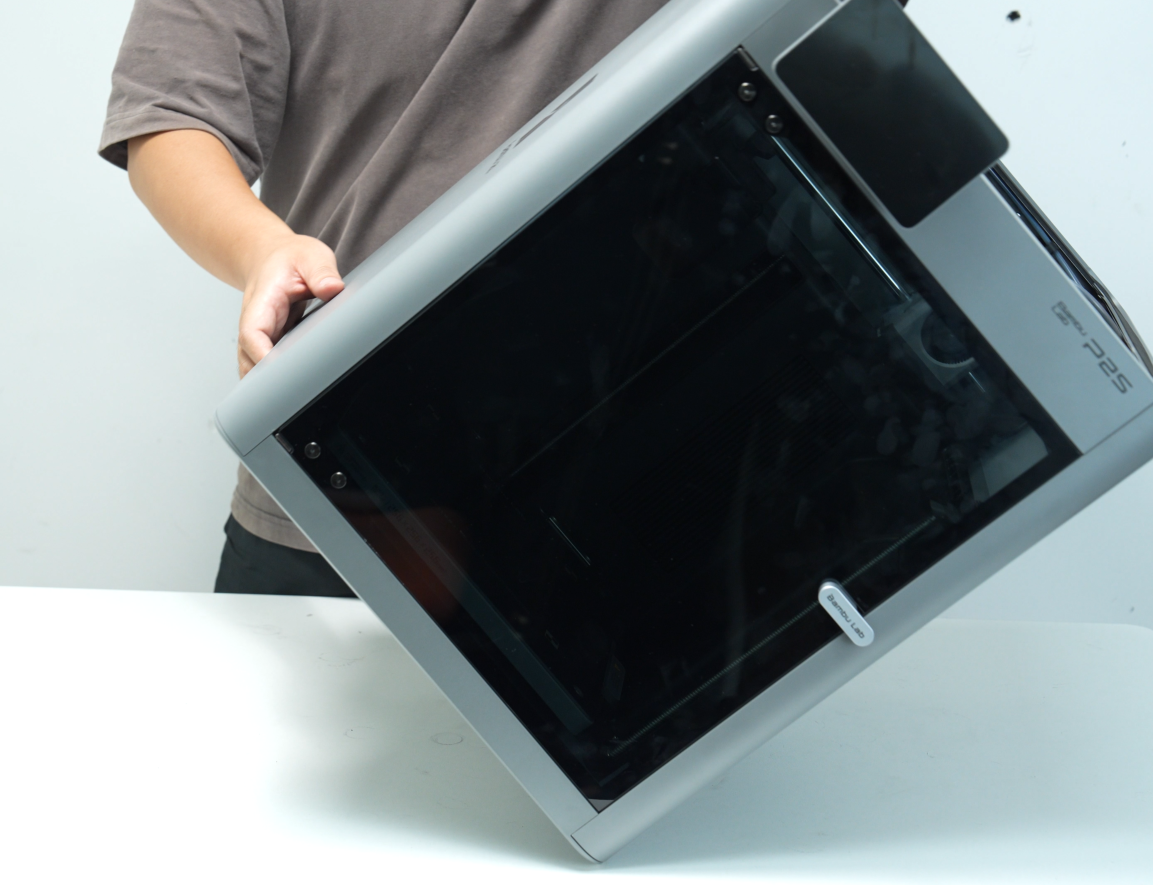

Apagá la impresora, desconectá el cable de corriente, incliná la impresora, mové manualmente la correa del eje Z, bajá la cama caliente hasta el fondo y trabá los tres deslizadores con los tres tornillos.
Trabar la cama caliente es un paso preparatorio crítico. Esto fija de manera efectiva las posiciones relativas de los tres lead screw del eje Z, evitando que giren o se desplacen inesperadamente por fuerzas externas o por el peso de la cama cuando se sueltan las correas. Esto mantiene la superficie de referencia de la cama caliente, evitando que se incline demasiado y asegurando la nivelación inicial de la build plate.

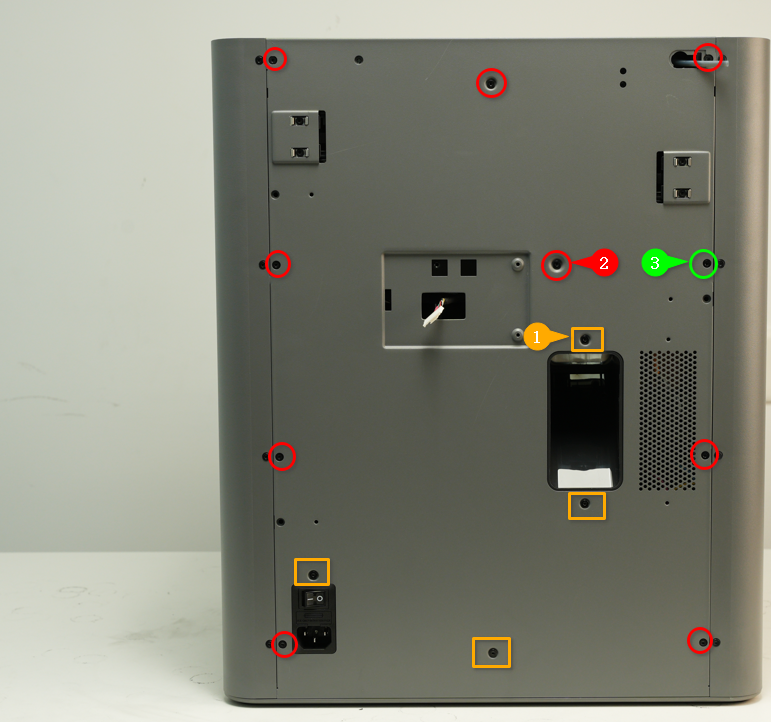

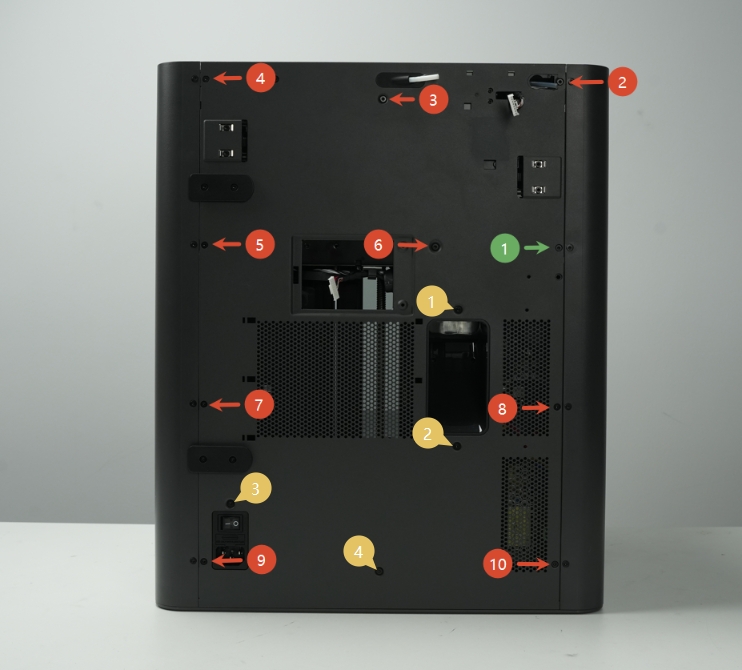

Paso 3: Sacá el panel trasero
Fijate en la Wiki correspondiente al modelo de tu impresora para sacar el panel trasero:
- P2S
- X2D
Paso 4: Desconectá los cables del motor

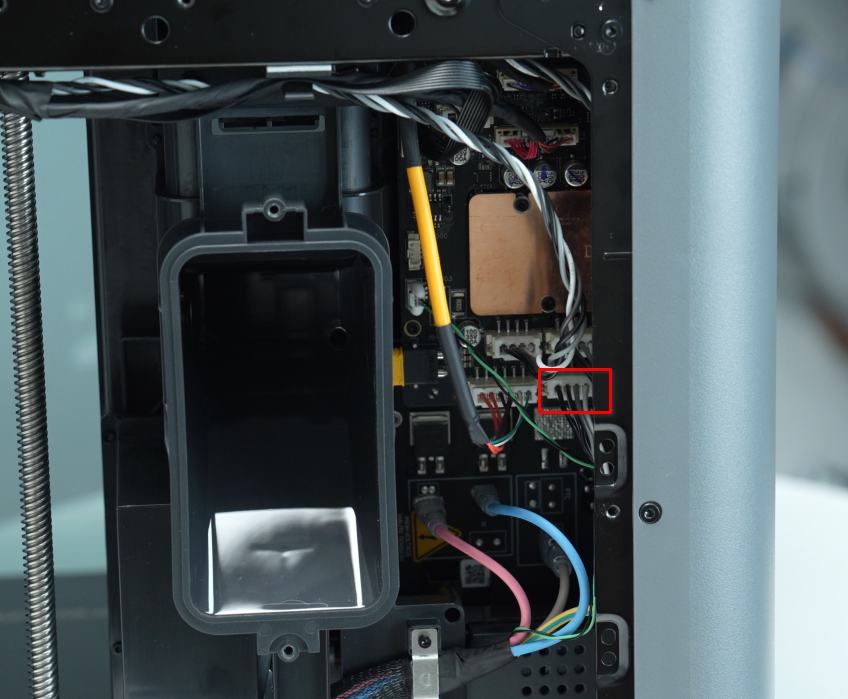

Buscá la placa MCU en el lado derecho de la parte trasera de la máquina y desconectá el cable del motor Z que está en la parte inferior de la placa;

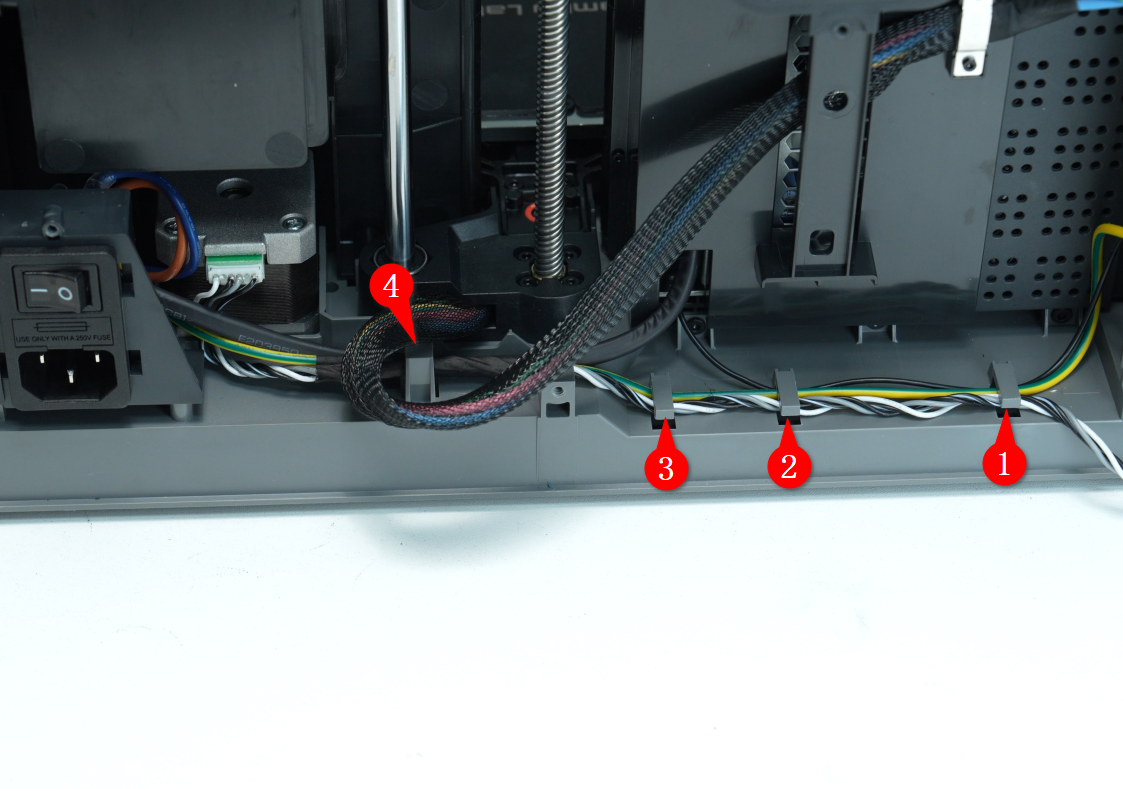

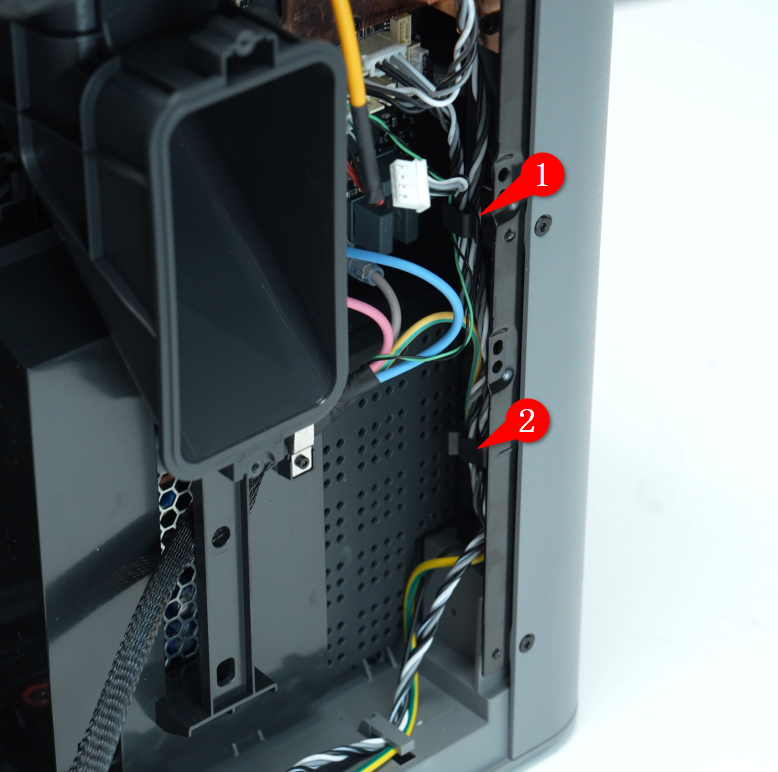

Sacá los cables del motor Z de los clips de cable uno por uno;
Despegá la cinta y retirá el cable del motor Z.
Paso 5: Soltá el resorte de tensión y la polea tensora
Sacá la tapa de vidrio superior y acostá la impresora de costado;
¡Si necesitás dar vuelta la impresora, asegurate de sacar la pantalla antes para evitar daños! Para saber cómo sacar la pantalla, mirá: Reemplazo de la pantalla | Bambu Lab Wiki.

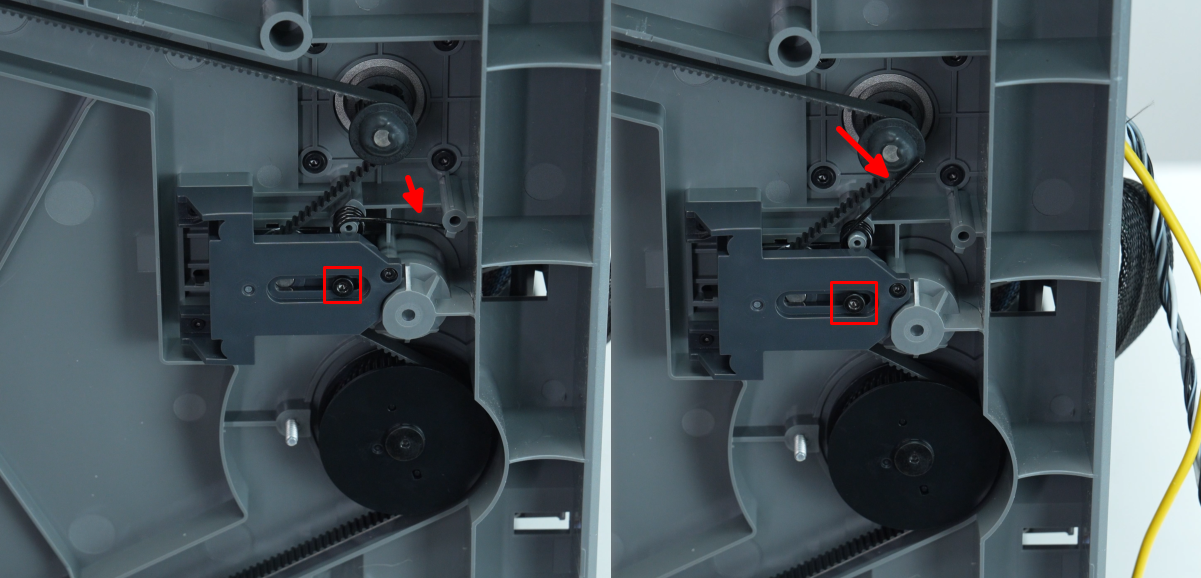

Soltá el resorte y aflojá el tornillo negro con una llave Allen H2.0.
Paso 6: Sacá el motor Z

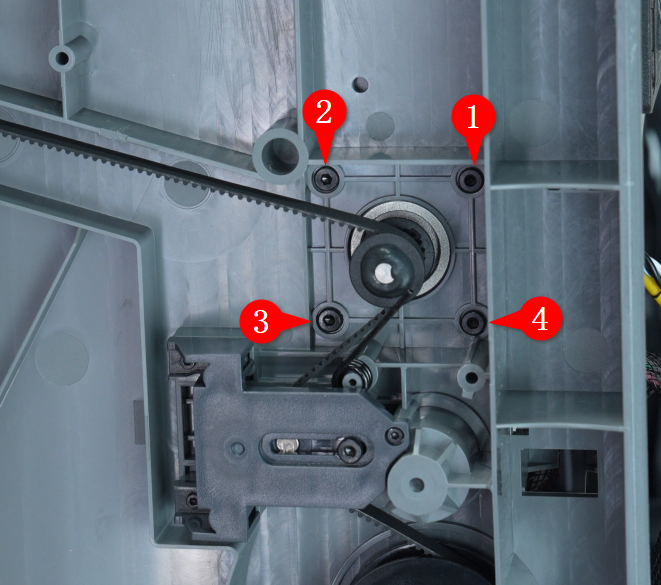

Usá una llave Allen H2.0 para sacar los cuatro tornillos. Estos cuatro tornillos tienen un torque de ajuste alto, así que se recomienda usar una herramienta confiable para sacarlos, de lo contrario se pueden falsear las roscas. Al sacar el último tornillo, sujetá el motor con la mano para evitar que se caiga.
Retirá el motor Z de la impresora en ángulo.
Instalar el motor Z
Paso 1: Instalá el motor Z
Instalá el motor Z en la impresora en ángulo (con el cable del motor mirando hacia afuera, fijate en la imagen de abajo para la instalación). Empujá el motor un poquito para instalarlo y después poné la correa de Z en la polea de tracción del motor.
Ajustá los 4 tornillos usando un método de ajuste en cruz.
Paso 2: Enganchá el resorte y el tensor
Poné el brazo largo del resorte en su lugar y atornillá la polea tensora en su posición.
Paso 3: Sacá los tornillos de fijación de los deslizadores y revisá el movimiento
Poné la impresora derecha y sacá los tornillos de traba de los tres deslizadores;
Después incliná la impresora y mové la correa del eje Z de acá para allá para confirmar que la cama caliente puede subir y bajar bien.
Paso 4: Pasá los cables del motor

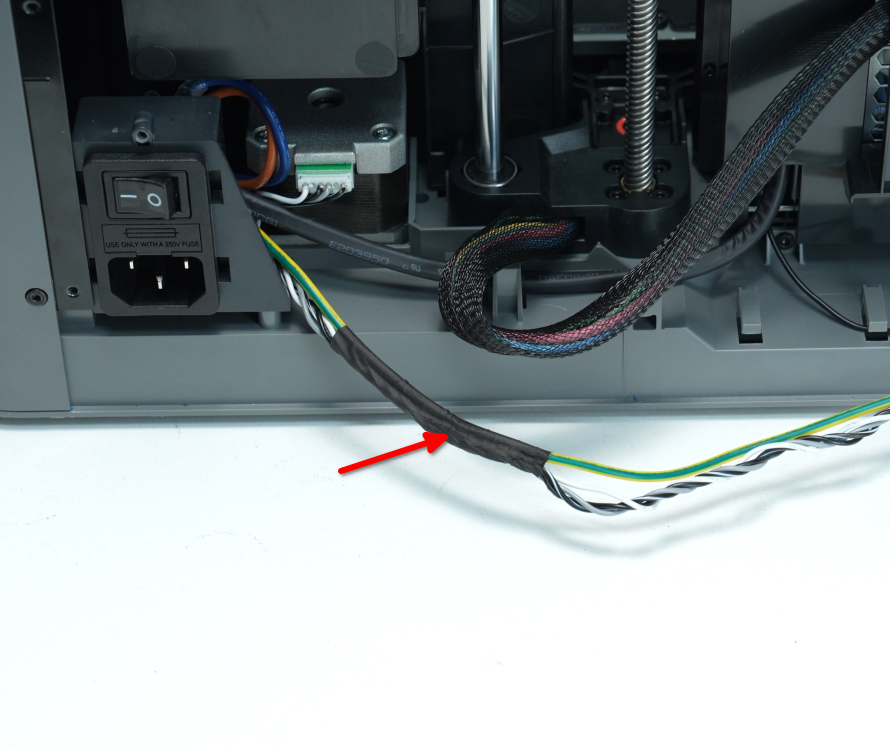

Volvé a poner la cinta en los cables, después pasá los cables del motor por las ranuras de la base y por los sujetacables laterales, tal como estaban antes de sacarlos.
Paso 5: Instalá el panel trasero
Fijate en la Wiki correspondiente al modelo de tu impresora para instalar el panel trasero:
- P2S
- X2D
Cómo verificar el éxito
Conectá el cable de alimentación y prendé la impresora. Usá la pantalla para controlar la cama caliente y fijate si puede subir y bajar normalmente. Si funciona bien, el motor Z se reemplazó con éxito.
Si la cama caliente no funciona bien, seguí las instrucciones para solucionar problemas de ensamblaje. Una vez resuelto, ejecutá el autotest del dispositivo de nuevo. Si el problema persiste, comunicate con el equipo de soporte de Bambu Lab para recibir más ayuda.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda e informativa.
Si esta guía no resuelve tu problema, por favor mandá un ticket técnico, vamos a responder tus preguntas y darte una mano.
Si tenés alguna sugerencia o feedback sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
