En esta guía te mostramos cómo reemplazar el panel lateral derecho de la P2S.
Contenido de la página
- Panel lateral derecho
- Cuándo usar esta guía
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Cómo sacar el panel lateral derecho
- Cómo instalar el panel lateral derecho
- Verificación de funcionamiento
- Notas finales

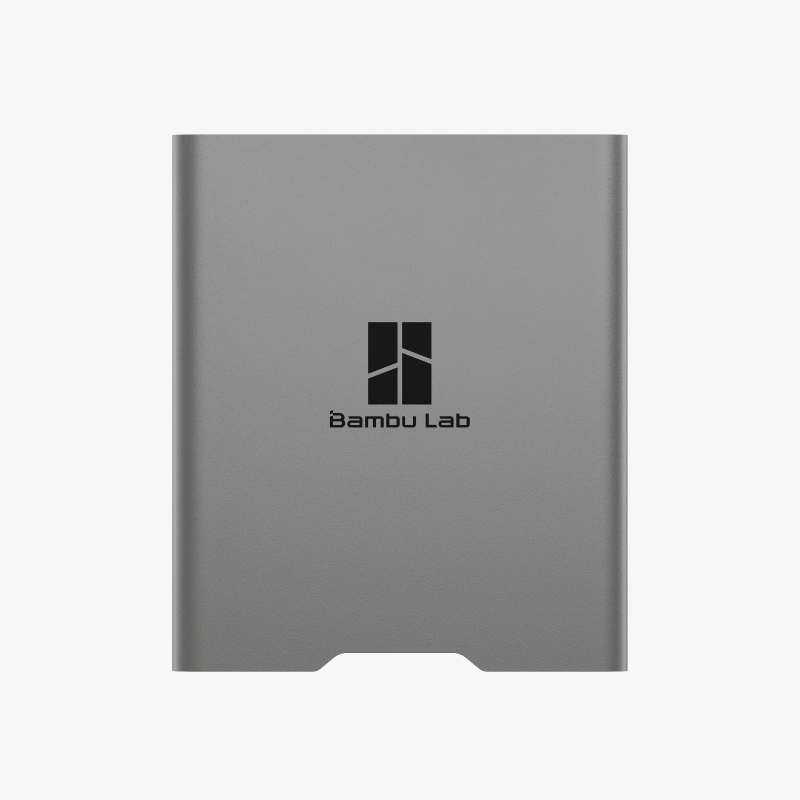

Panel lateral derecho
Mirando la impresora de frente (donde está la puerta), la tapa del lado derecho es la que llamamos panel lateral derecho.
Cuándo usar esta guía
- Daño físico en el panel lateral derecho.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- Panel lateral derecho nuevo
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá la impresora y desconectala de la corriente antes de hacer cualquier tarea de mantenimiento. Si no lo hacés, corrés riesgo de sufrir una descarga eléctrica, causar un cortocircuito o dañar la impresora y lo que haya alrededor.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené mucho cuidado de no apretar, dañar o presionar los cables expuestos, conectores o placas de circuitos. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel.
Si tenés alguna duda o pregunta sobre estos pasos, por favor abrí un ticket en nuestra página de soporte para que te ayudemos.
Tip de instalación:
Hay dos clips en la parte de abajo del panel lateral derecho con silicona blanca. Cuando saques el panel, vas a tener que levantarlo con un poco de fuerza.
Cómo sacar el panel lateral derecho
Paso 1: Sacar el soporte del tubo PTFE, el buffer de filamento y el panel trasero
Fijate en las siguientes guías de la Wiki para desarmar estos componentes en orden:
- Reemplazo del soporte del tubo PTFE
- Reemplazo del buffer de filamento
- Reemplazo del panel trasero

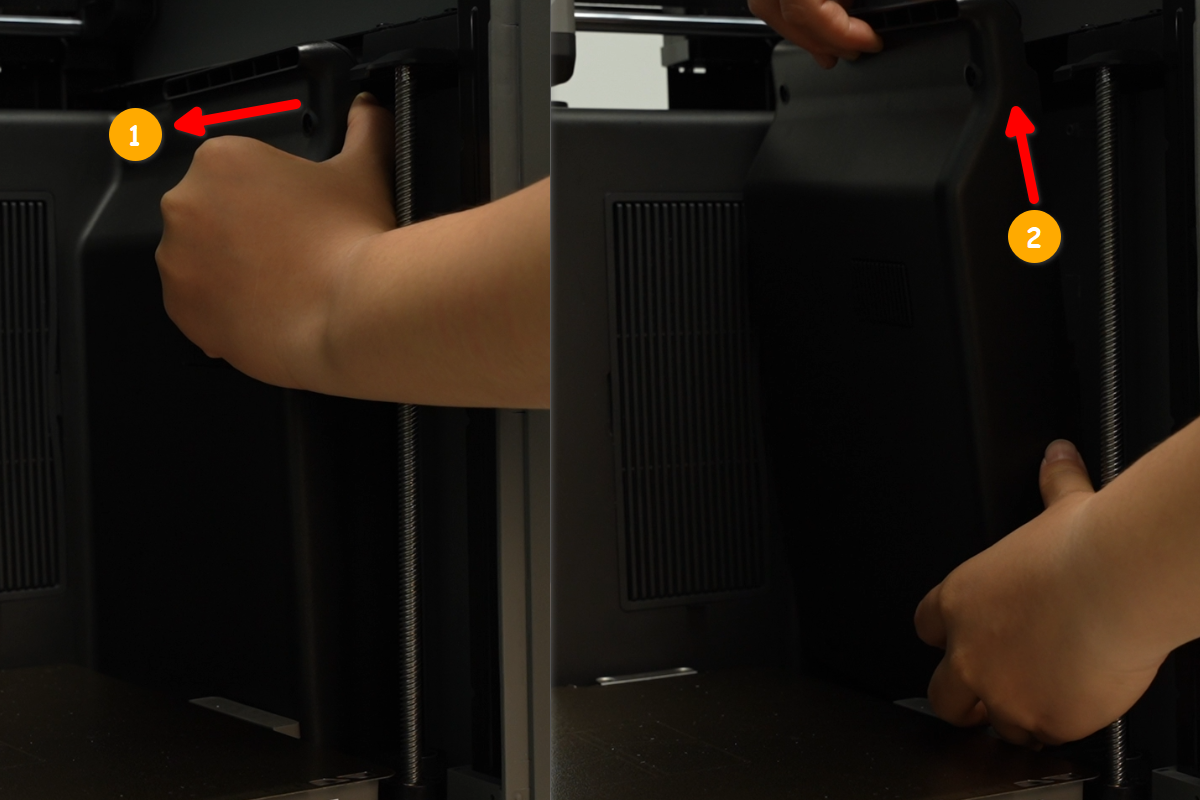

Paso 2: Sacar la unidad de conmutación de flujo de aire adaptativo
Podés consultar las instrucciones de reemplazo de la unidad de conmutación de flujo de aire adaptativo para retirarla.

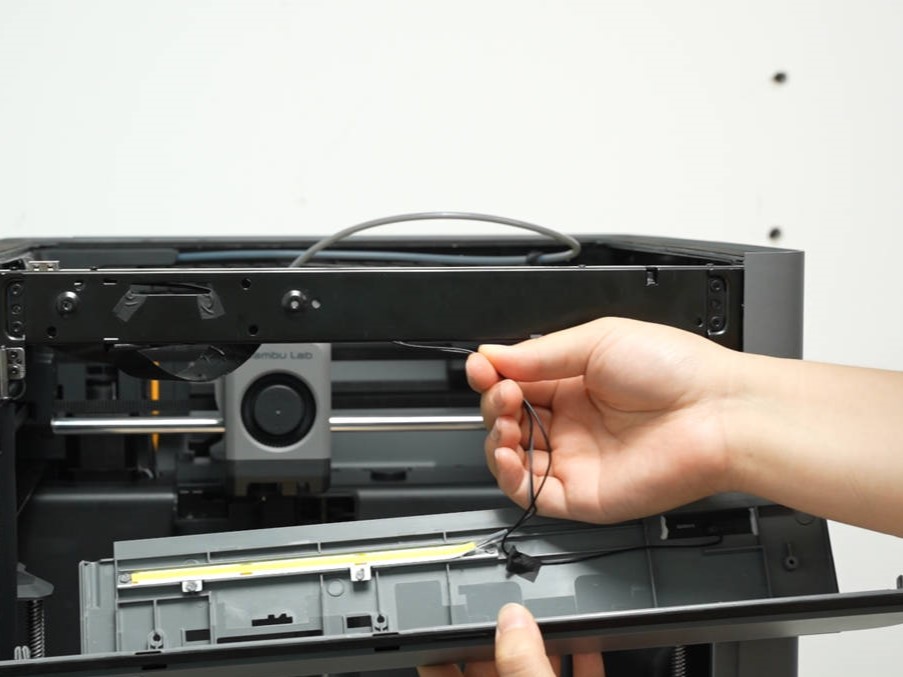

Paso 3: Sacar la pantalla y la tapa frontal
Fijate en las instrucciones de reemplazo de la tapa frontal para sacar tanto la pantalla como la tapa.

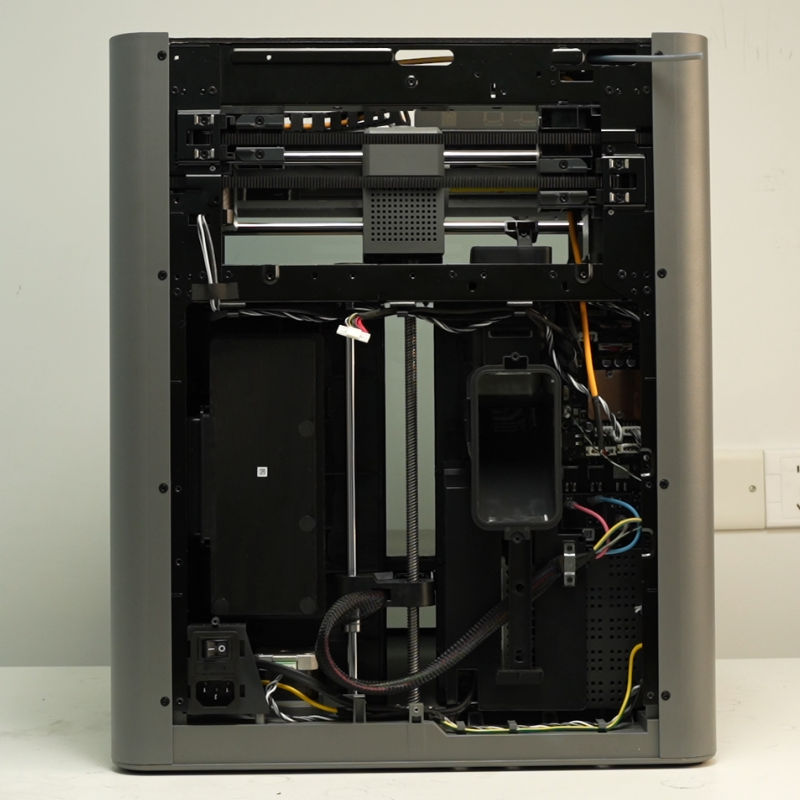

Paso 4: Sacar el panel lateral derecho
Hay un total de 19 tornillos que sujetan los paneles laterales.

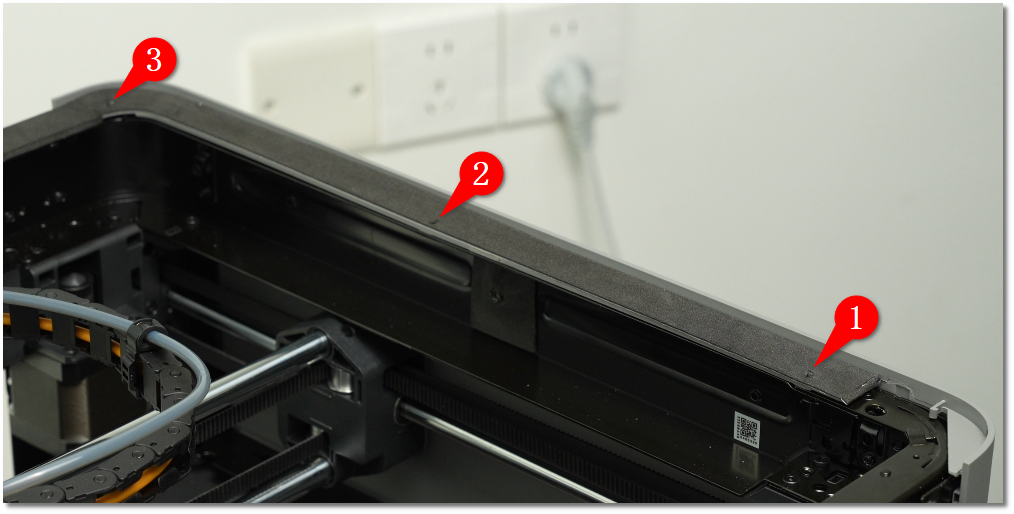

- Usá una pinza o un cuchillo para cortar la gomaespuma y después usá una llave Allen H1.5 para sacar los tres tornillos de la parte de arriba del panel derecho.

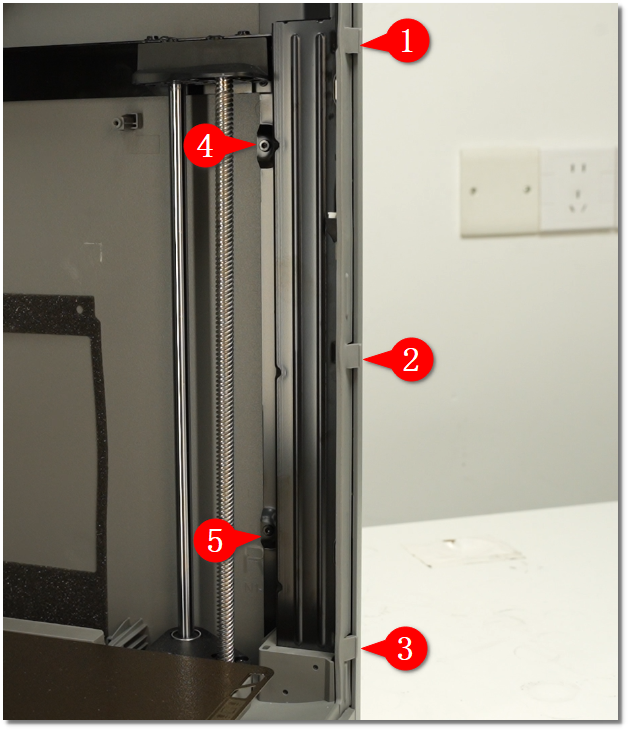

- Usá una llave Allen H2.0 para sacar los cinco tornillos de la columna frontal. Tres están en el hueco de la tira de silicona y dos están cerca del tornillo lateral.

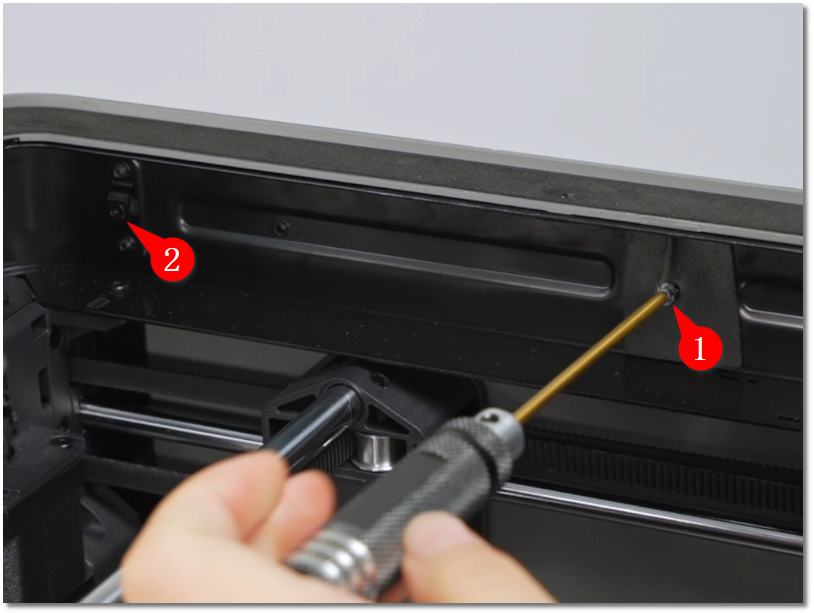

- Usá una llave Allen H2.0 para sacar los dos tornillos del travesaño superior (uno está cubierto con gomaespuma).

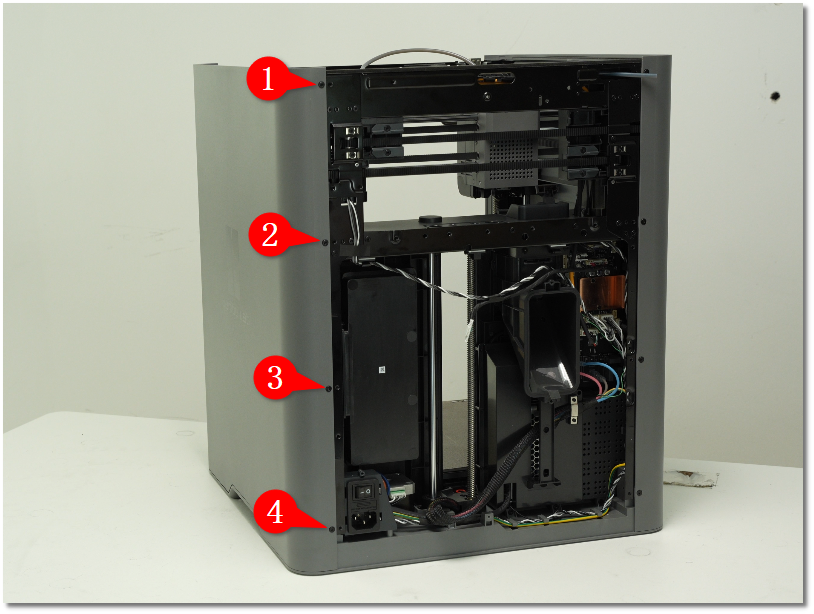

- Usá una llave Allen H2.0 para sacar los cuatro tornillos de la parte de atrás.

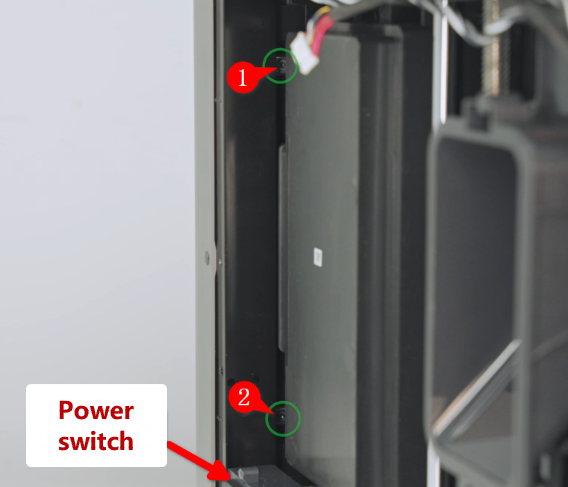

- Usá una llave Allen H2.0 para sacar los dos tornillos de la columna trasera derecha.

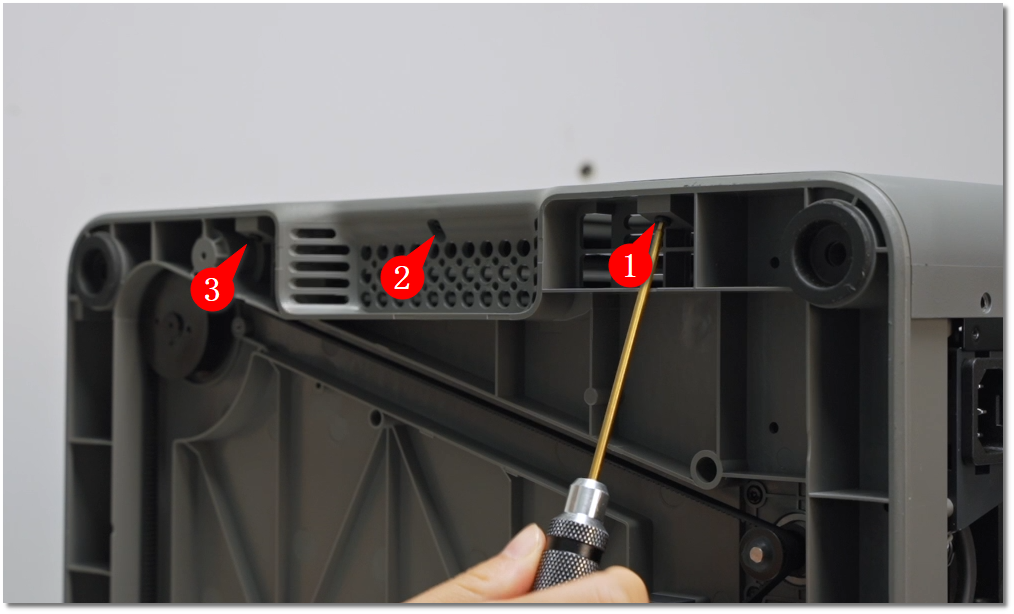

- Apoyá la impresora sobre su lado izquierdo y usá una llave Allen H2.0 para sacar los tres tornillos de abajo.

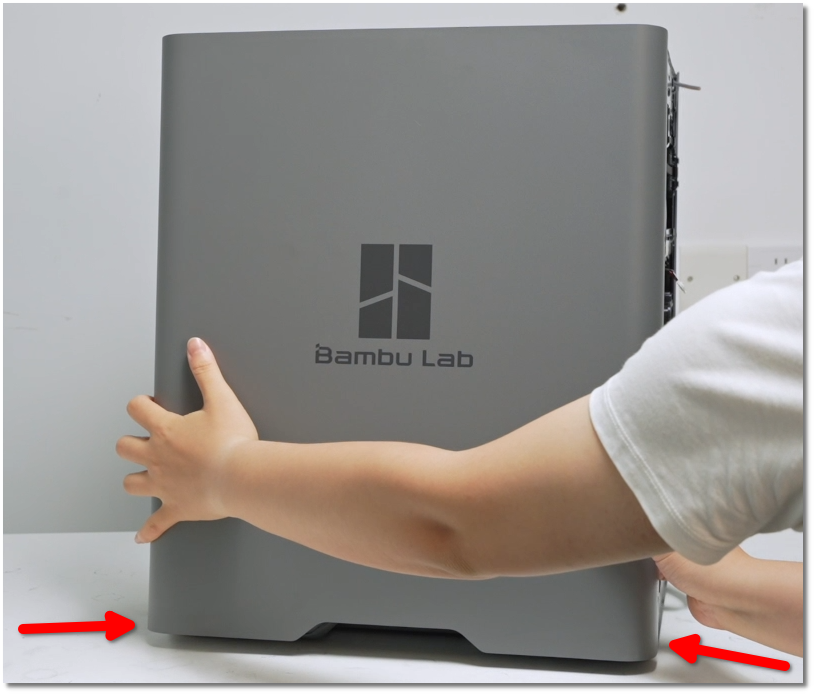

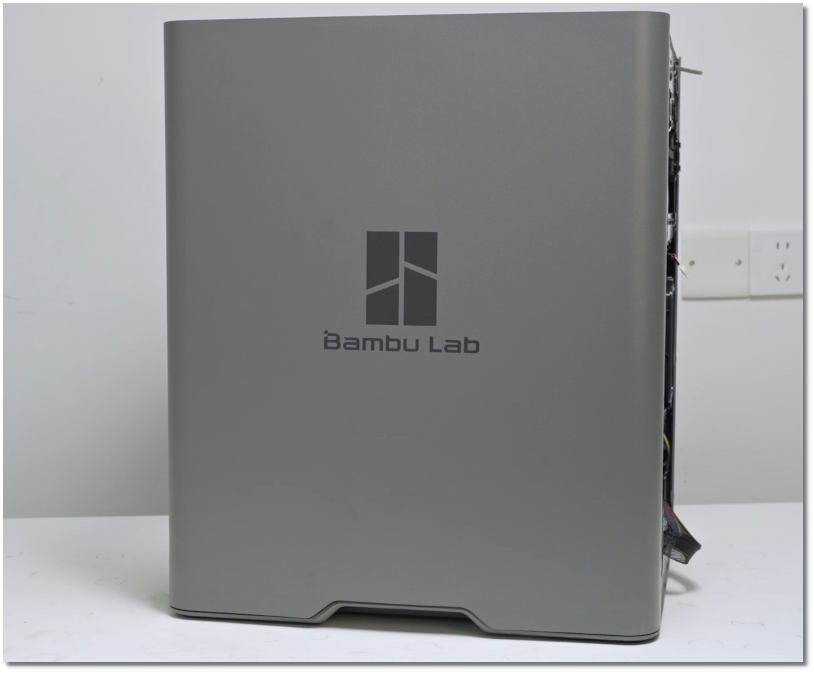

- Poné la impresora derecha y retirá el panel lateral derecho.
Cómo instalar el panel lateral derecho
Paso 1: Instalar el panel lateral derecho
- Con la impresora derecha, presentá e instalá el panel nuevo en el lado derecho.
- Usá la llave Allen H2.0 para ajustar los cinco tornillos de la columna frontal (tres en la muesca de la tira de silicona y dos cerca de la varilla roscada).
- Ajustá los dos tornillos del travesaño superior con la llave Allen H2.0.
- Poné y ajustá los cuatro tornillos de la parte trasera con la llave Allen H2.0.
- Ajustá los dos tornillos de la columna trasera derecha con la llave Allen H2.0.
- Acostá la impresora sobre su lado izquierdo y ajustá los tres tornillos de abajo con la llave Allen H2.0.
- Usá la llave Allen H1.5 para ajustar los tres tornillos de la parte de arriba del panel.
Paso 2: Instalar la tapa frontal y la pantalla
Fijate en las instrucciones de reemplazo de la tapa frontal para volver a poner la pantalla y la tapa.
Paso 3: Instalar la unidad de conmutación de flujo de aire adaptativo
Consultá las instrucciones correspondientes para instalar de nuevo la unidad de conmutación de flujo de aire adaptativo.
Paso 4: Instalar el panel trasero, el buffer de filamento y el soporte del tubo PTFE
Seguí las guías de la Wiki para instalar todo en este orden:
- Instalar el panel trasero
- Instalar el buffer de filamento
- Instalar el soporte del tubo PTFE
Verificación de funcionamiento
- Prendé la impresora y fijate que la pantalla encienda correctamente.
- Probá la pantalla para asegurarte de que responda bien a los mandos.
- Verificá que el modo de ciclo se pueda cambiar normalmente.
Notas finales
Esperamos que esta guía te haya sido útil. Si el problema sigue sin resolverse, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora, además de fotos o cualquier otro detalle. Nuestro equipo técnico va a revisar tu caso para darte una mano.
También podés consultar a Bambu AI, que te puede responder dudas comunes al toque y darte una guía operativa.
