Esta es una guía paso a paso para reemplazar la polea dentada de la correa del eje Z en la P2S/X2D.
Polea dentada de la correa del eje Z

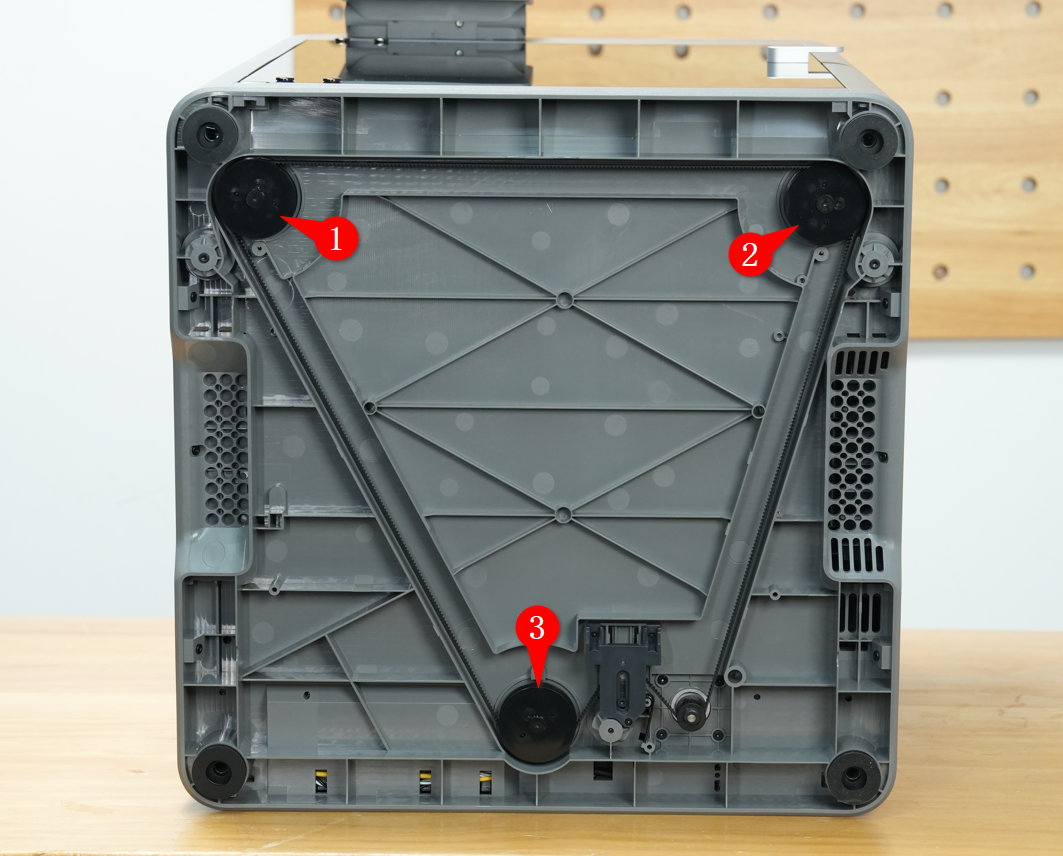

La polea dentada de la correa del eje Z es una rueda con dientes que engrana con la correa dentada para permitir un movimiento sincronizado, manteniendo los tres lead screw del eje Z moviéndose al unísono. Hay tres poleas del eje Z en la parte inferior de la máquina, y podés reemplazar la de cualquier posición según sea necesario.
Cuándo usar esta guía
- Daños en la polea dentada de la correa del eje Z.
Herramientas y materiales necesarios

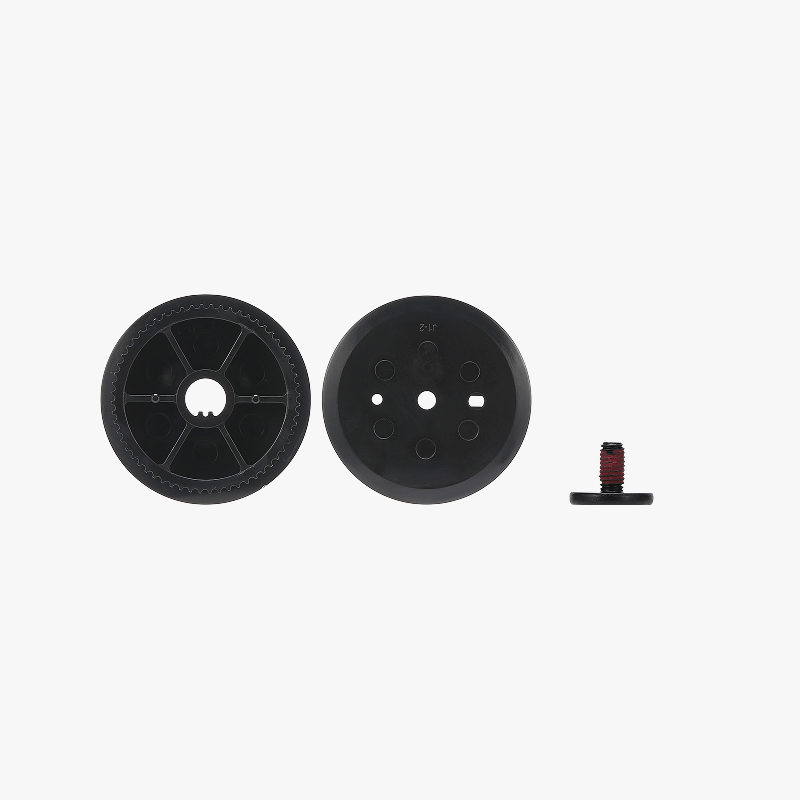

- Nueva polea dentada de la correa del eje Z.
- Llave Allen H2.0.
Como la X2D y la P2S comparten una estructura de eje Z similar, esta WIKI aplica a ambos modelos. Tené en cuenta que el tornillo de fijación del tensor del eje Z de la X2D fue eliminado. Al reemplazar la polea dentada en la X2D, podés ignorar cualquier paso que requiera aflojar o apretar el tornillo del tensor.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de realizar trabajos de mantenimiento. No hacerlo conlleva un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar ni presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toqués con la piel descubierta.
Si tenés alguna pregunta o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Cómo sacar la polea dentada de la correa del eje Z
Paso 1: Trabar la heatbed

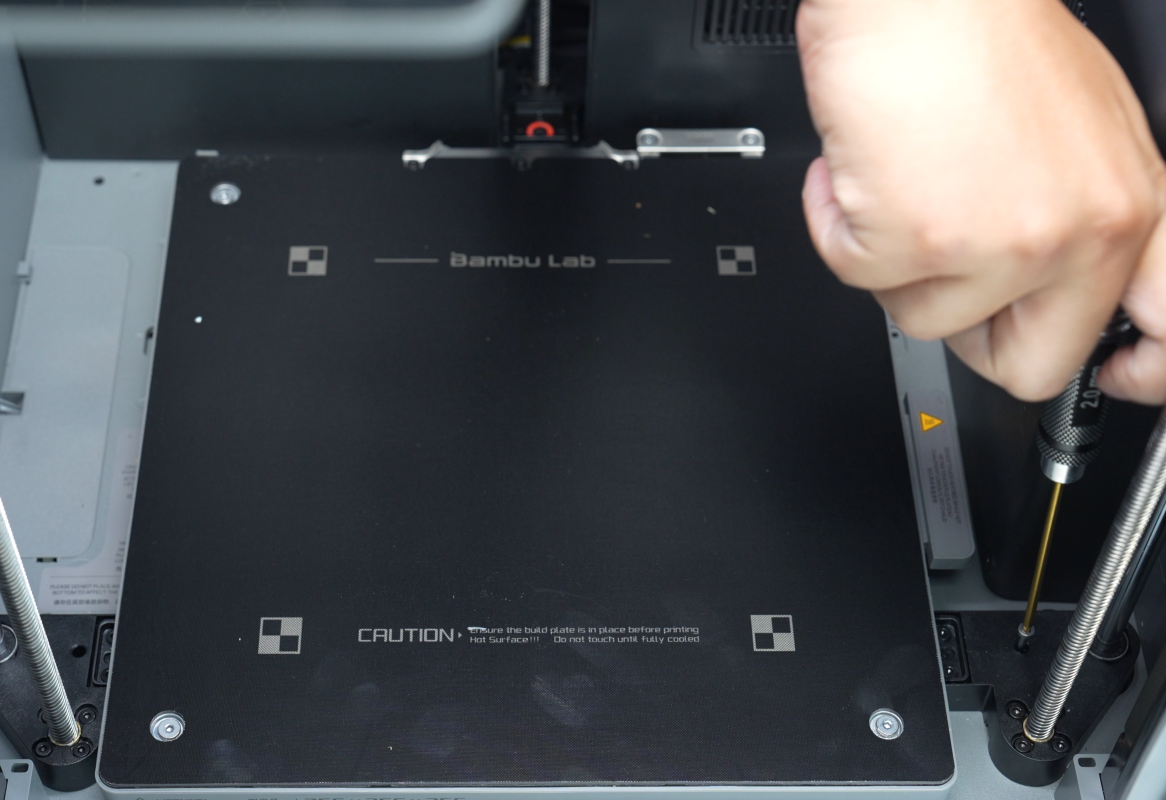

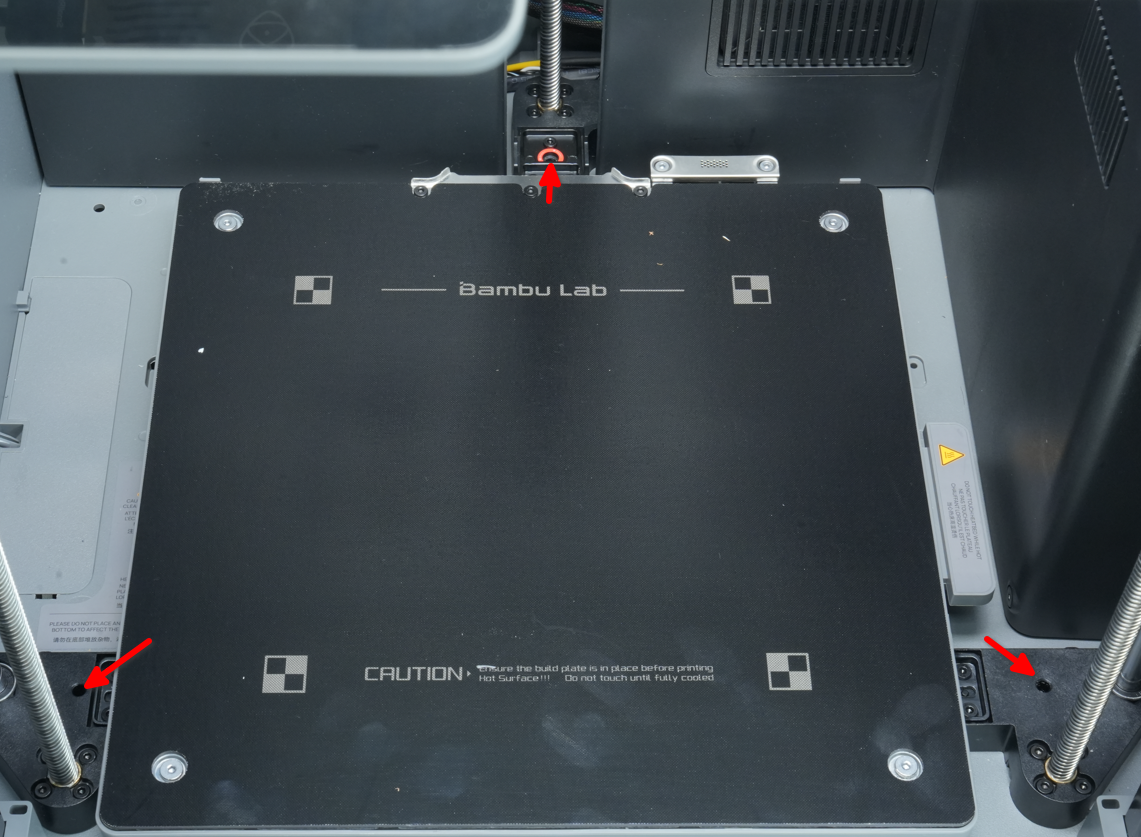

Desde la pantalla, bajá la heatbed a su posición más baja. Después, usá una llave Allen H2.0 para atornillar los tres tornillos (los que vinieron originalmente para asegurar la heatbed durante el envío) en los tres deslizadores del eje Z, asegurando los deslizadores a la base. Finalmente, apagá la impresora y desconectá la alimentación.
Trabar la heatbed es un paso preparatorio clave. Esta acción asegura las posiciones relativas de los tres lead screw del eje Z, evitando rotaciones o desplazamientos accidentales causados por fuerza externa o por el propio peso de la cama cuando se afloja la correa. Esto mantiene el plano de referencia de la cama, evitando una inclinación excesiva y asegurando que la plataforma se mantenga nivelada.

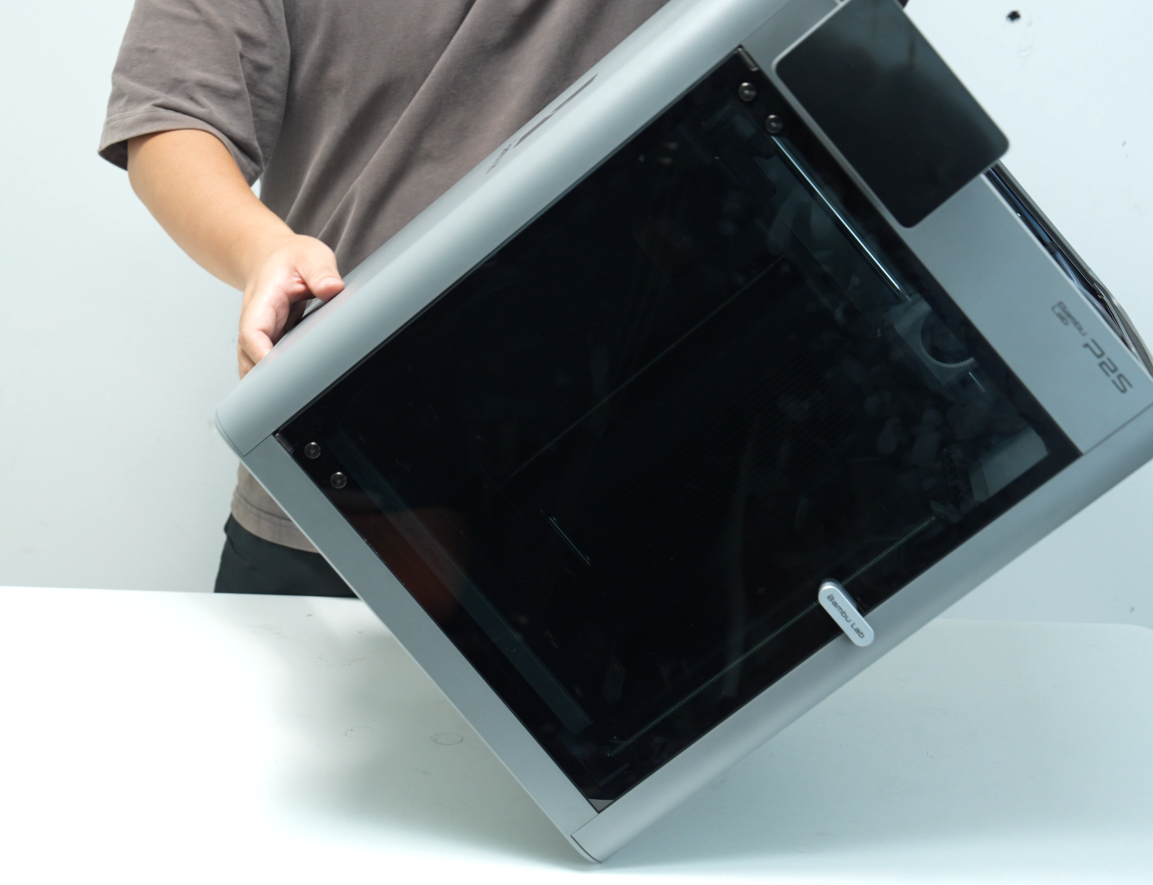

Paso 2: Sacar la tapa de vidrio superior y acostar la impresora de costado
Sacá la tapa de vidrio superior antes de inclinar la impresora para evitar daños.
Si necesitás poner la impresora boca abajo, asegurate de sacar la pantalla primero para evitar que se rompa. Podés consultar la guía de reemplazo de pantalla para ver las instrucciones sobre cómo sacarla.
Paso 3: Sacar la polea del eje Z

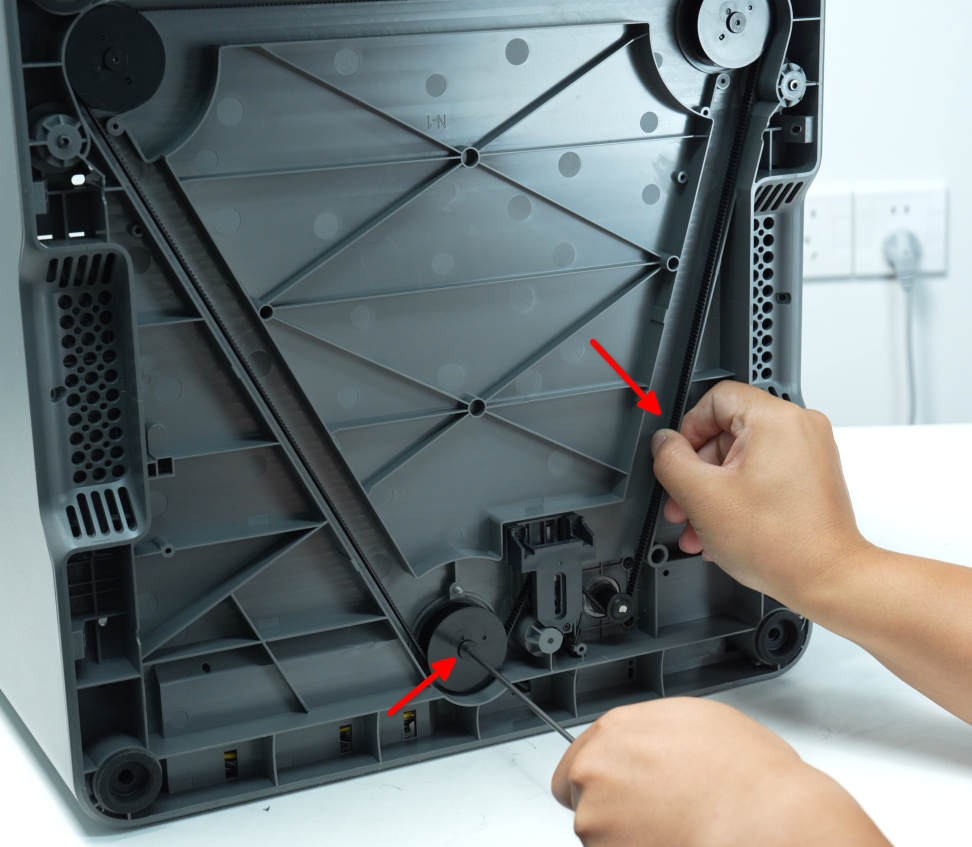

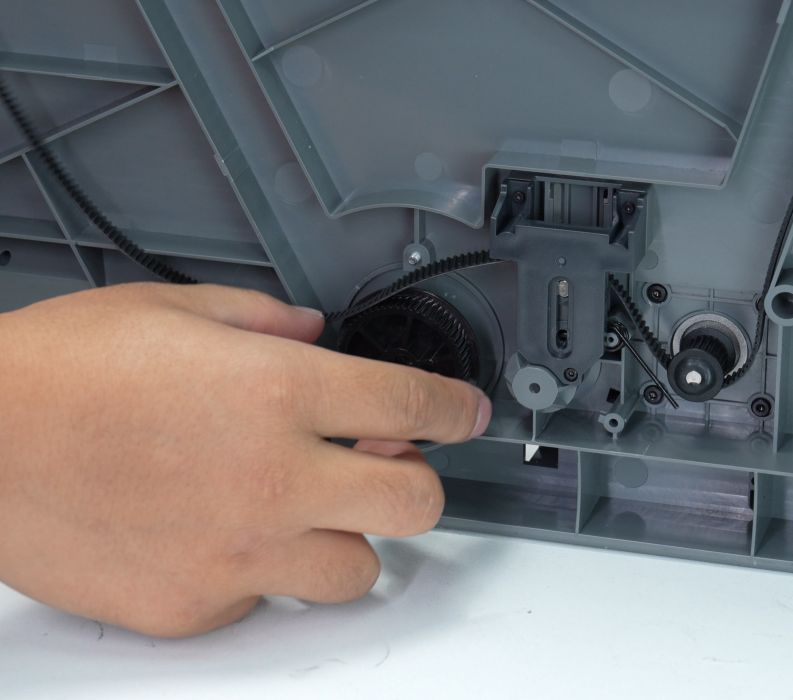

Como los tornillos de la polea del eje Z están bastante apretados, sujetá la correa con la mano mientras aflojás los tornillos de la polea para evitar que la polea y el tornillo giren juntos.

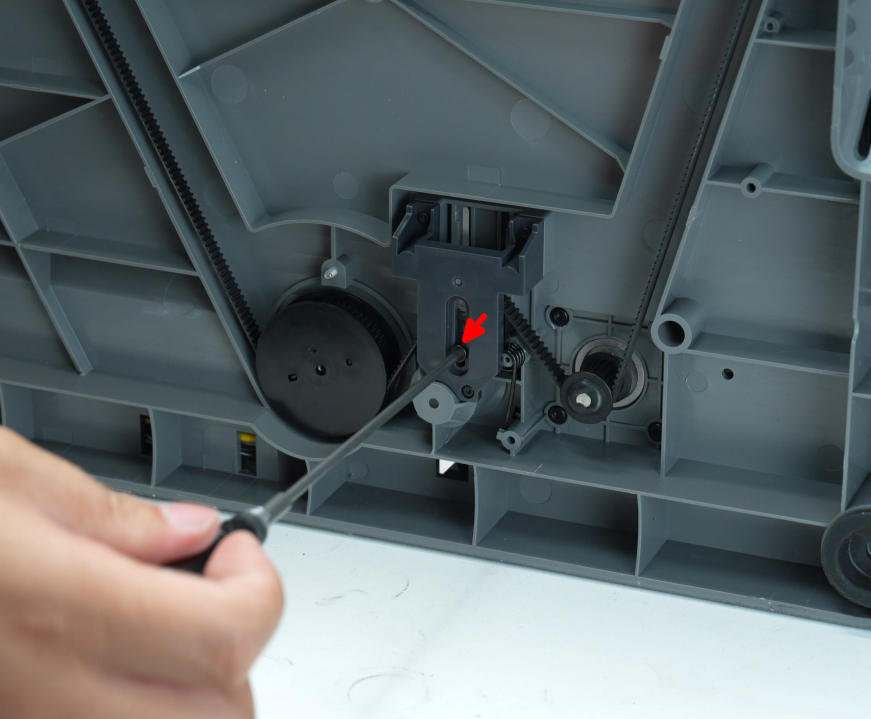

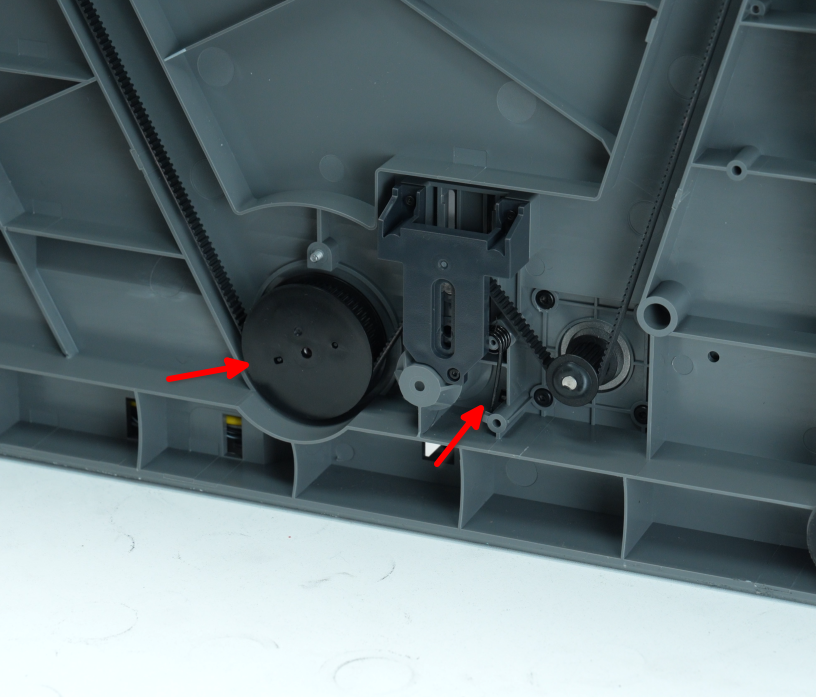

Sacá la cubierta de la polea del eje Z. Después, usá una llave Allen de 2.0 mm para aflojar el tornillo de tensión y soltar el resorte del tensor.

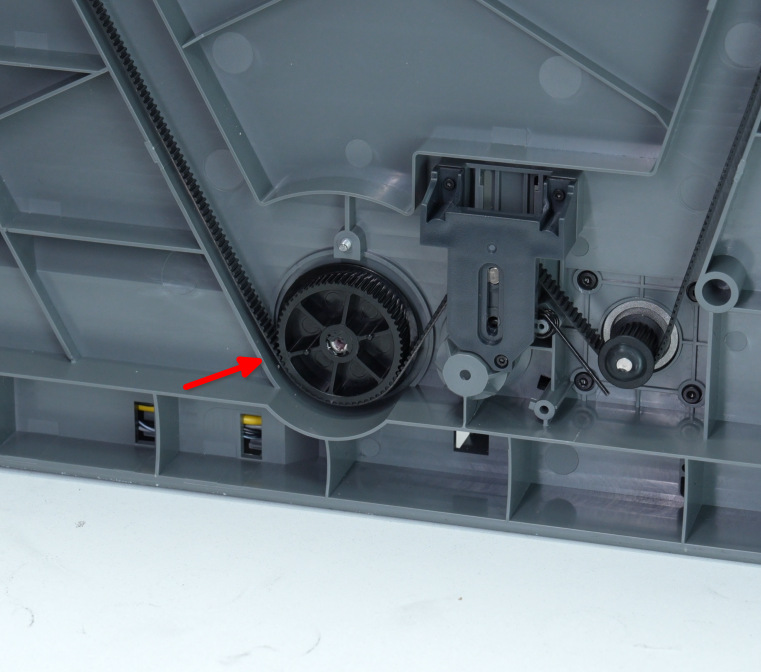

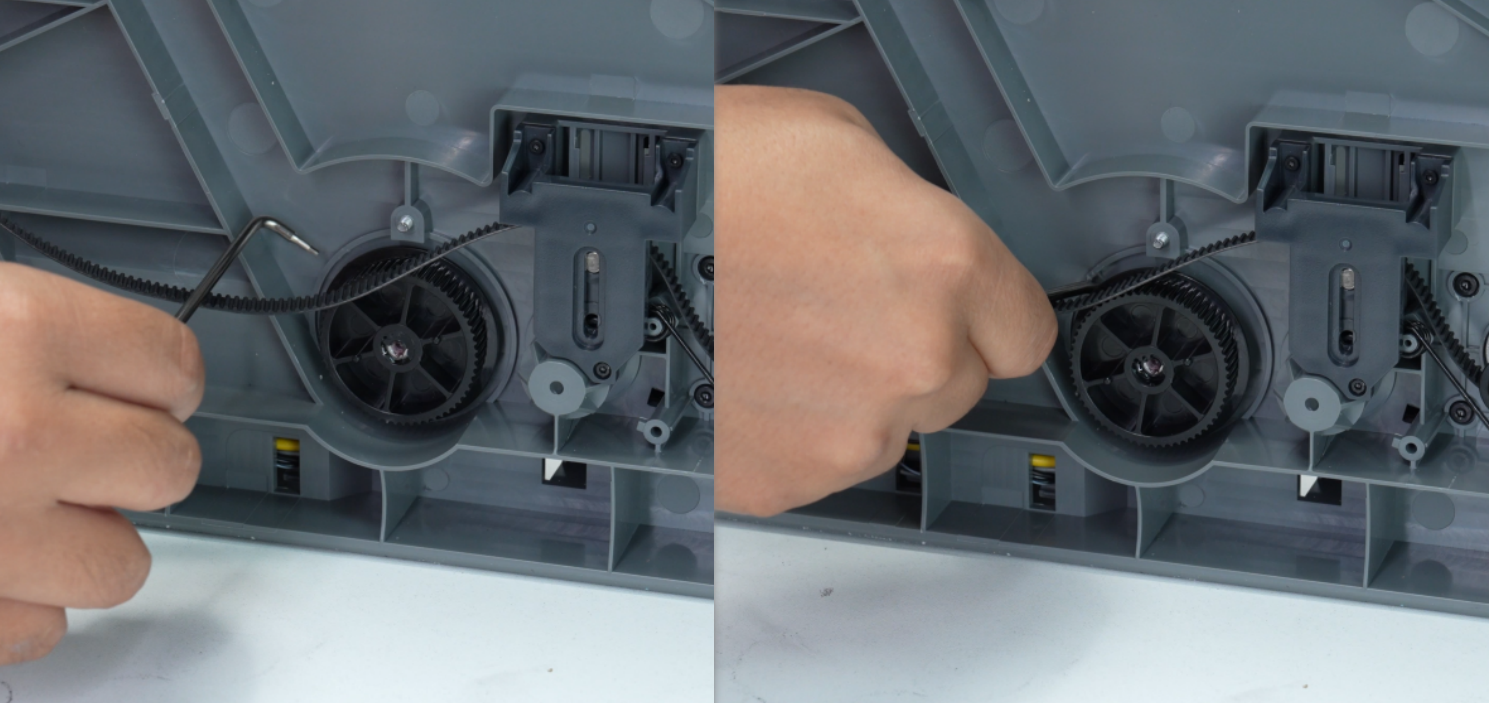

Retirá la correa de la polea del eje Z, insertá una llave Allen debajo de la polea y palanqueala para sacarla.
Cómo instalar la polea del eje Z
Paso 1: Instalar la polea del eje Z

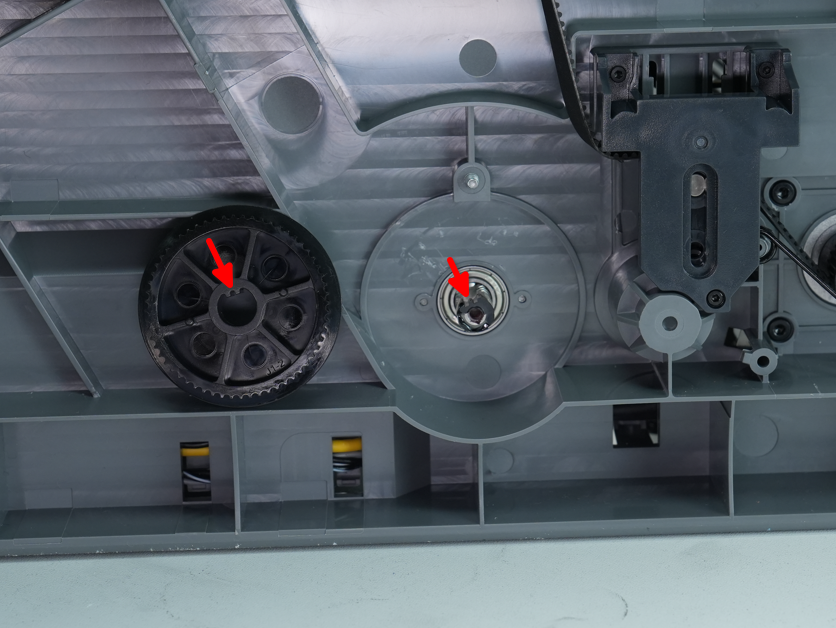

Alineá la ranura de la nueva polea del eje Z con la parte inferior del lead screw, instalá la polea en su lugar y volvé a pasar la correa del eje Z por la polea.
Volvé a colocar el resorte del tensor en su lugar e instalá la cubierta de la polea.
Sujetá la correa del eje Z en su lugar y apretá un tornillo usando una llave Allen de 2.0 mm.
Paso 2: Destrabar los deslizadores del eje Z
Poné la impresora en posición vertical y usá una llave Allen de 2.0 mm para sacar los tres tornillos que traban los deslizadores del eje Z.
Paso 3: Tensar la correa del eje Z y apretar el tornillo
Acostá la impresora de costado otra vez, mové la correa del eje Z hacia adelante y hacia atrás para asegurarte de que el movimiento sea fluido, y luego apretá el tornillo negro.
Verificación
Conectá el cable de alimentación y encendé la impresora. Corré el proceso de calibración de la máquina; si no aparecen errores, el reemplazo está terminado.
Si encontrás algún problema, revisá los pasos y chequeá todas las conexiones antes de intentar de nuevo. Si el problema persiste, comunicate con el equipo de atención al cliente de Bambu Lab para recibir más ayuda.
Notas finales
Esperamos que esta guía te haya proporcionado un soporte claro y práctico. Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o más detalles. Nuestro equipo técnico revisará tu pedido y te dará asistencia detallada. También podés visitar Bambu AI, que puede responder al instante preguntas comunes y guiarte en la operación.
