Esta es una guía paso a paso para que puedas reemplazar el tope del cortador de filamento en la P2S.
Tope del cortador de filamento

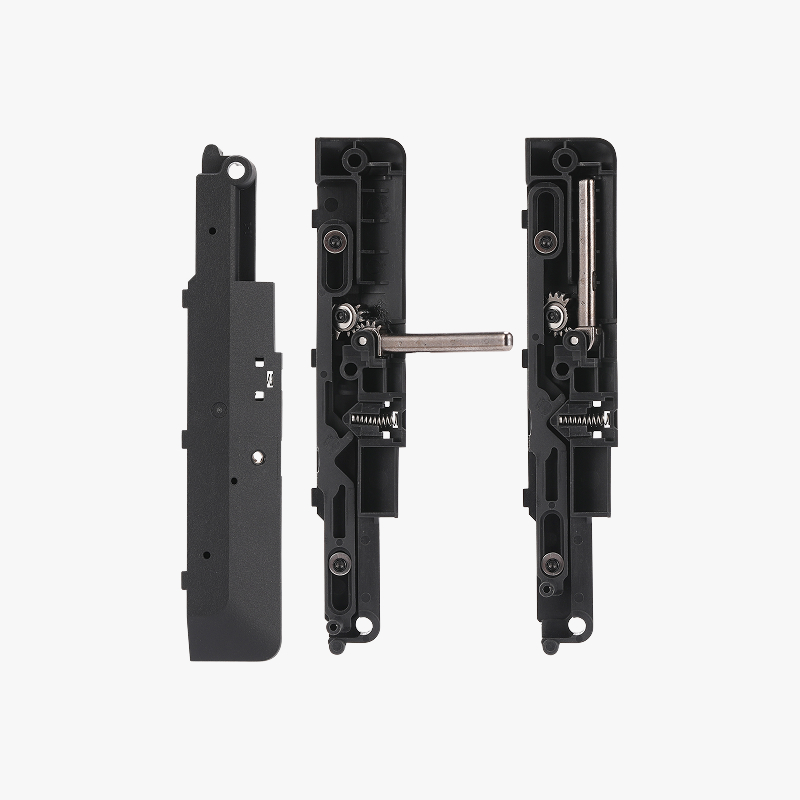

El conjunto del tope del cortador de la P2S está instalado del lado izquierdo, adentro de la cámara de la impresora. Su función es presionar la palanca del cortador para que corte el filamento arriba del hotend antes de un cambio de filamento.
Cuándo usar esta guía
- Mal funcionamiento o desalineación del tope del cortador.
Herramientas y materiales necesarios
- Conjunto de tope del cortador de filamento nuevo.
- Llave Allen H2.0.
Nota: Para mostrar claramente la ubicación de los tornillos, esta guía se hizo con el panel izquierdo desmontado, pero no hace falta que lo saques para el reemplazo real.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de hacer cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de sufrir una descarga eléctrica, causar un cortocircuito o dañar la impresora y el área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené mucho cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel.
Si tenés alguna duda o inquietud sobre estos pasos, por favor abrí un ticket en nuestra página de soporte para recibir asistencia.
Cómo sacar el conjunto del tope del cortador de filamento

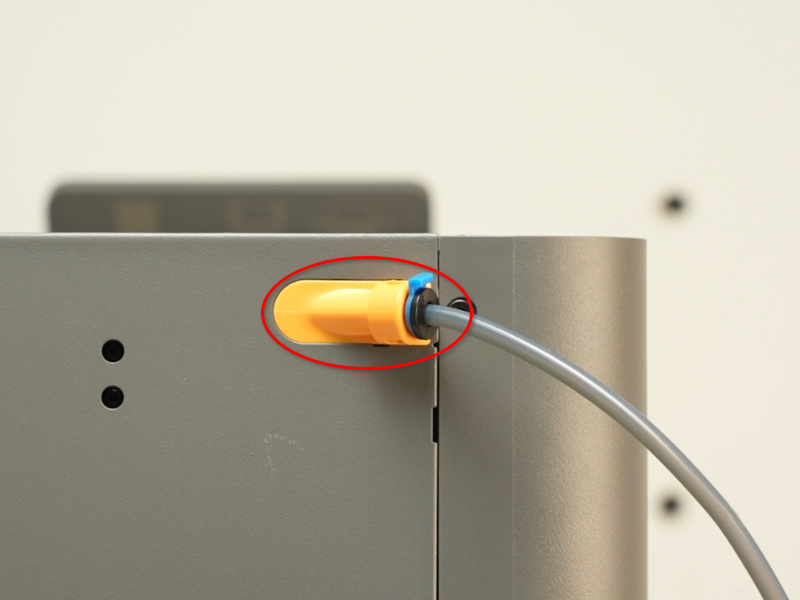

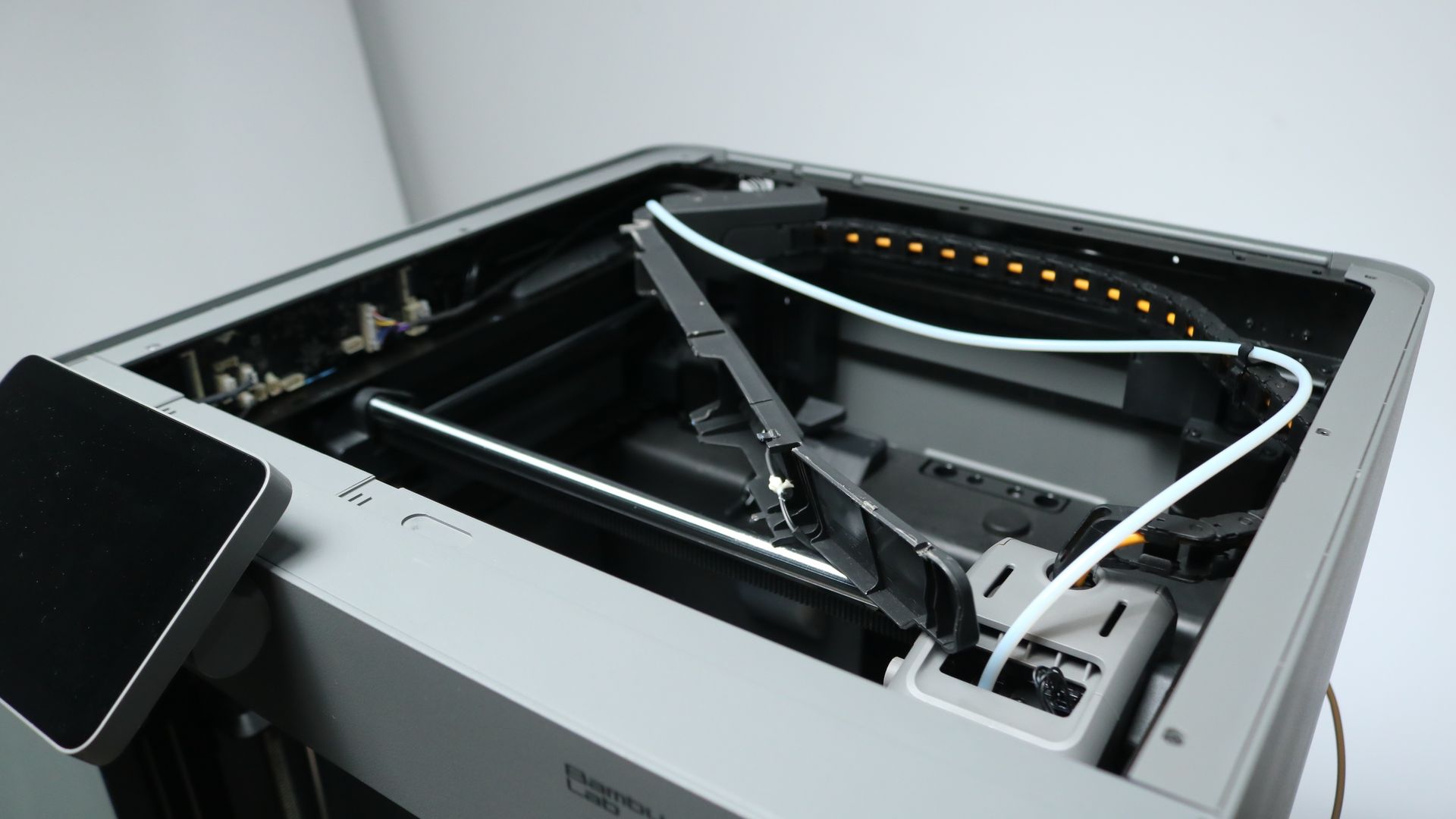

Paso 1: Sacá el soporte del tubo de PTFE
Fijate en la guía de "Reemplazo del soporte del tubo de PTFE de la P2S" para sacar el soporte.
Paso 2: Sacá la tapa de la placa AP

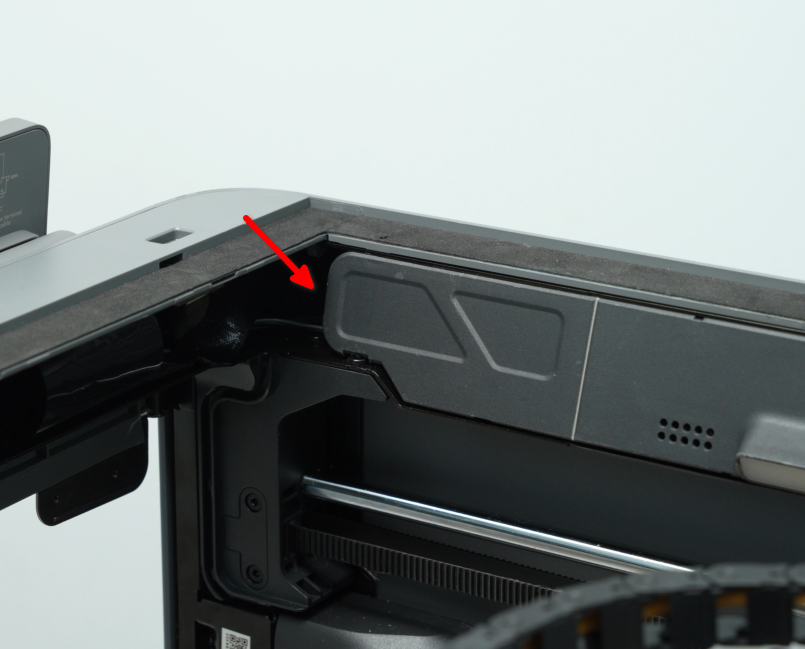

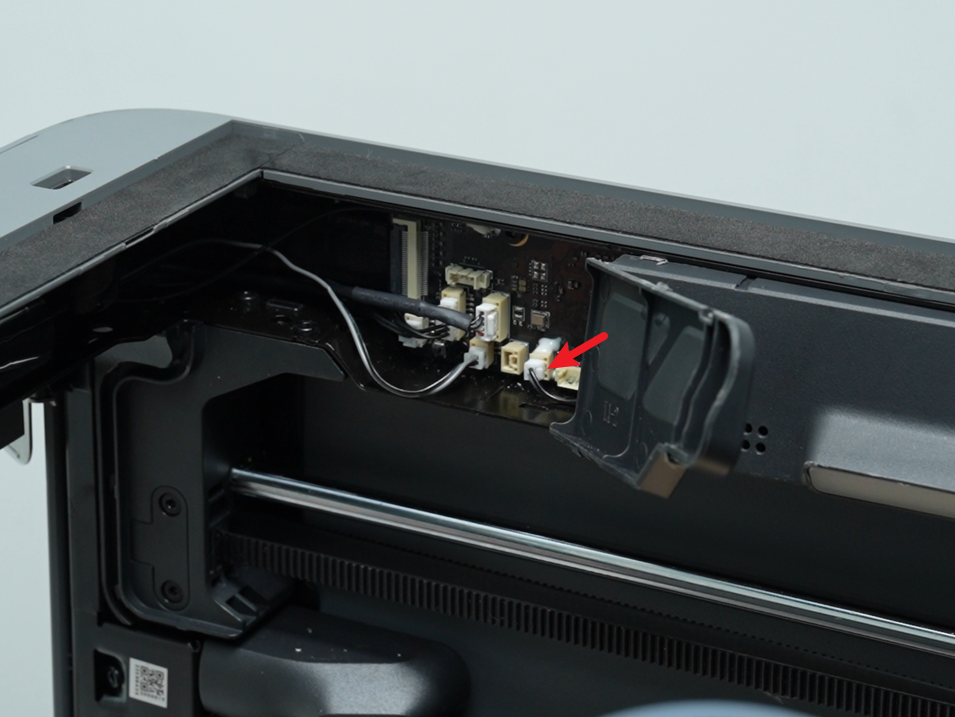

Abrí el extremo de acceso de la tapa de la placa AP y desconectá el cable de la luz LED de la placa.

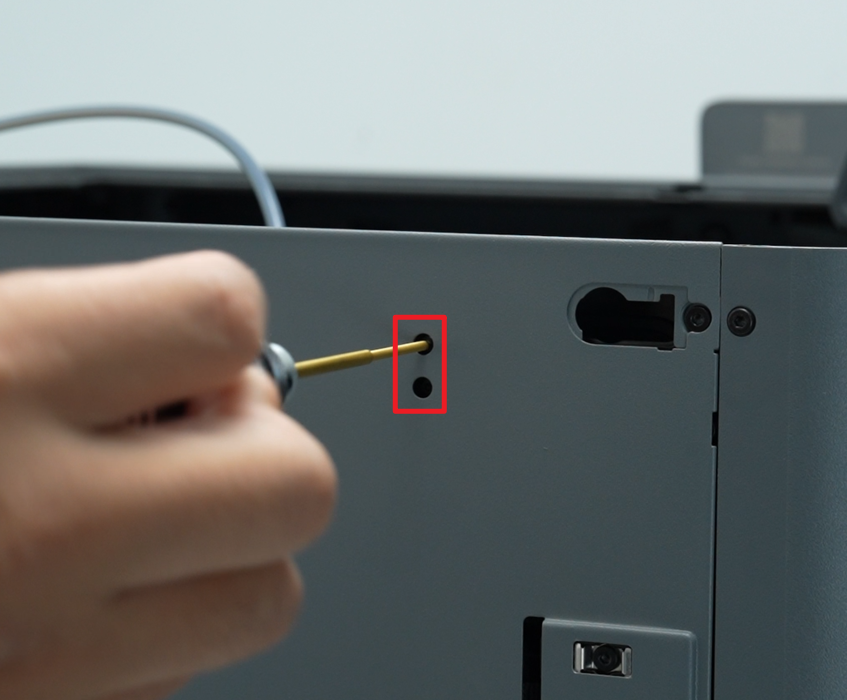

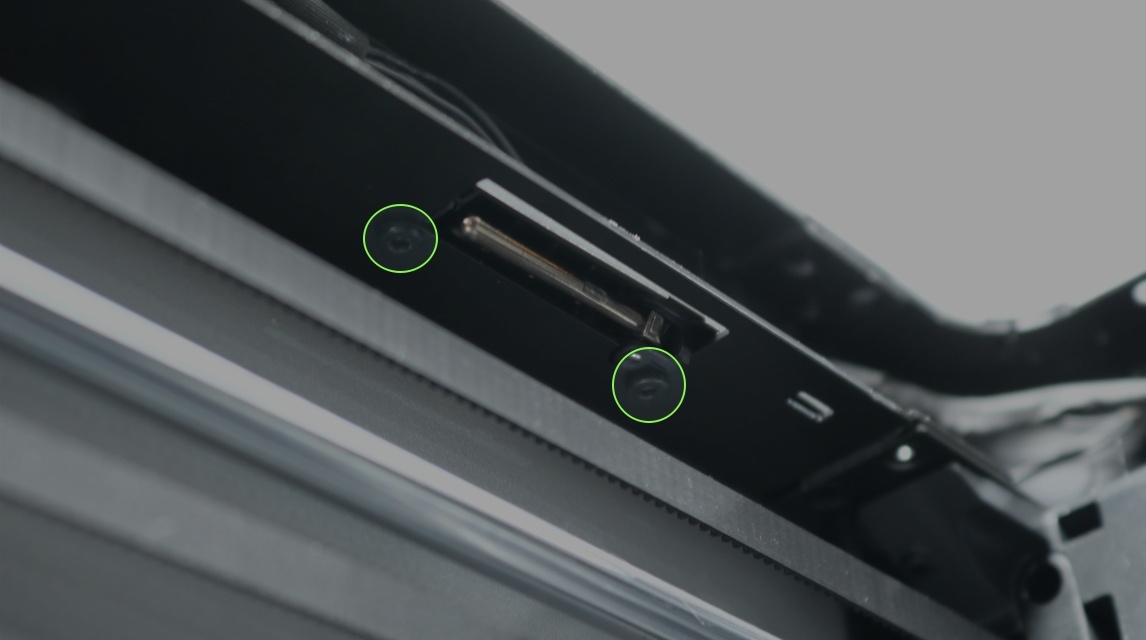

Usá una llave Allen H1.5 para sacar los dos tornillos de la tapa de la placa AP.

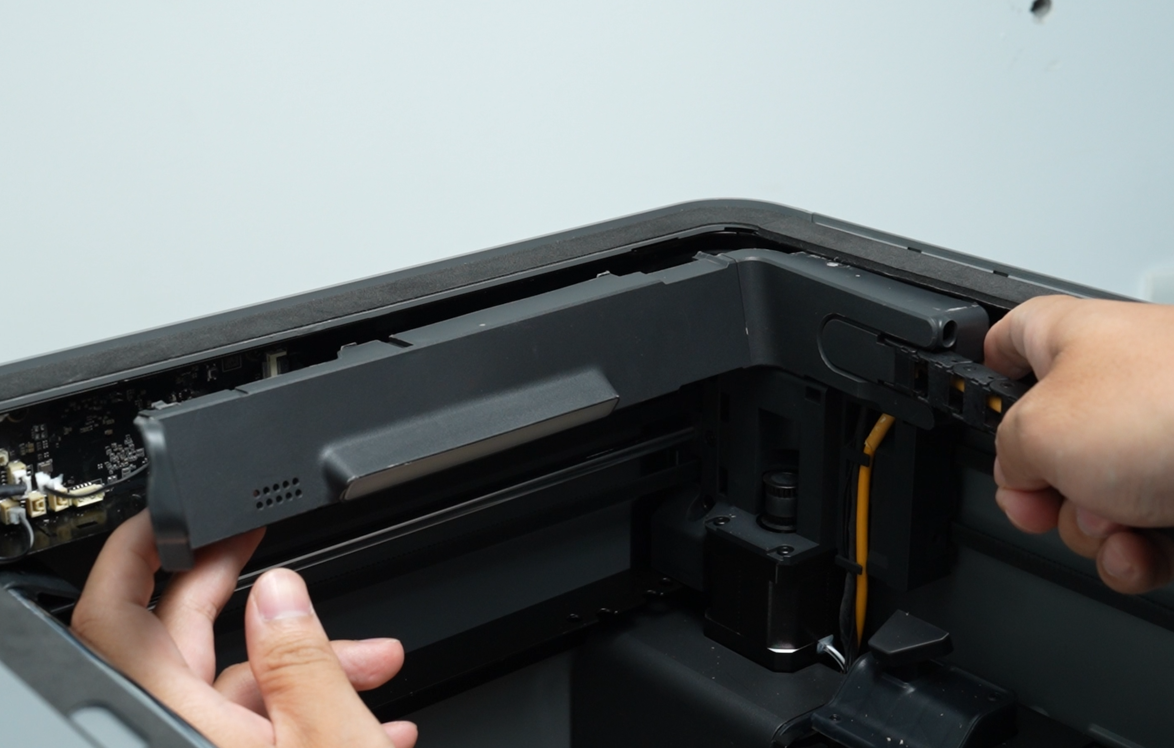

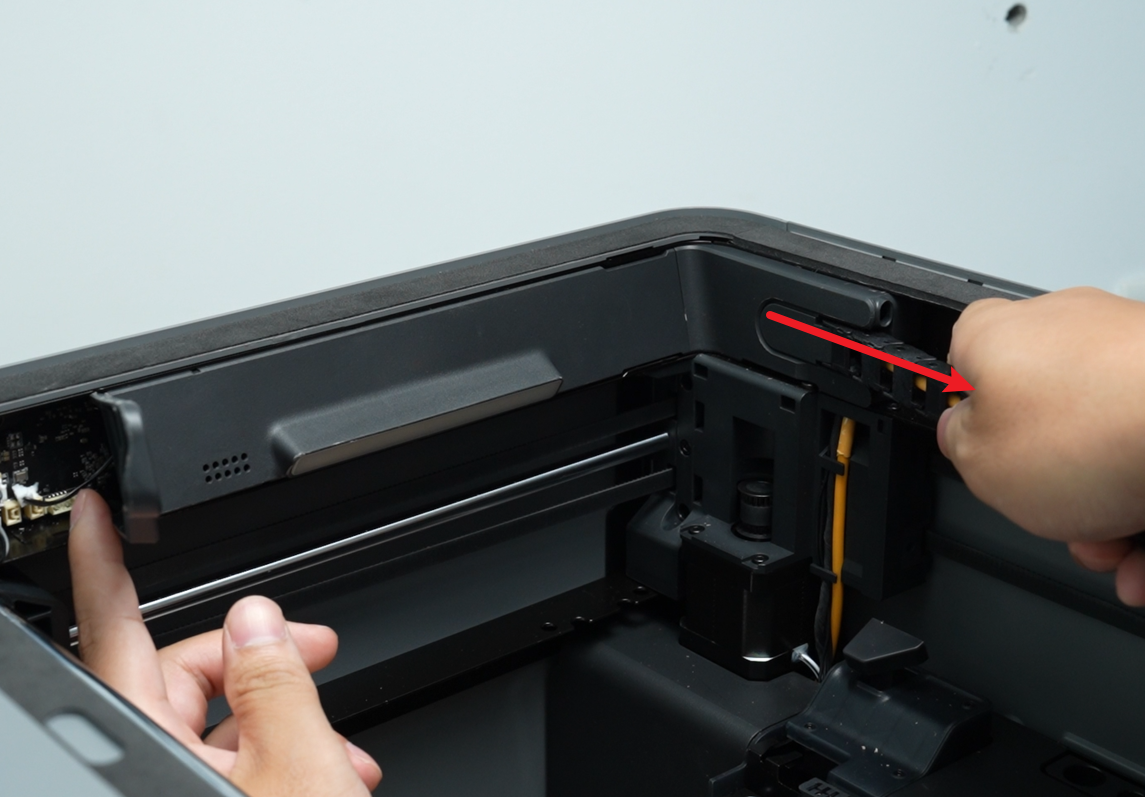

Sostené la tapa de la placa AP que está conectada a la cadena portacables y tirá hacia la derecha. Aguantá el lado izquierdo de la tapa con tu mano izquierda mientras tirás. A medida que sacás la cadena portacables derecha, seguí sosteniendo la tapa con la mano izquierda para evitar que se caiga.
Advertencia: Al sacar toda la tapa de la placa AP, no tires solamente desde el frente porque podrías romperla. Tirá usando las dos manos, desde adelante y desde atrás.
Paso 3: Sacá el tope del cortador de filamento
Mové el cabezal de herramientas (toolhead) hacia el frente a la derecha y apoyá la placa de la tapa en una posición adecuada.

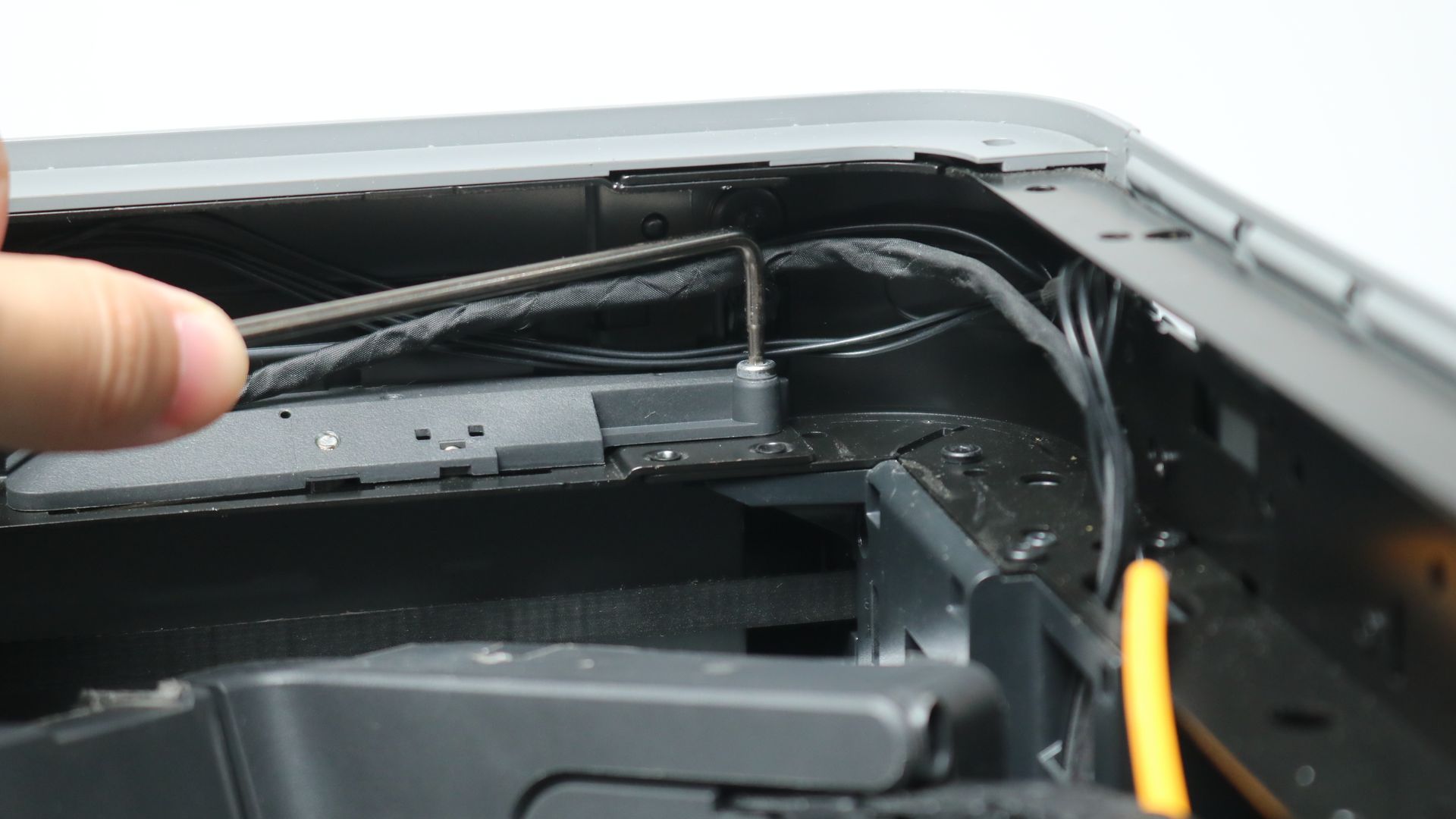

Usá el extremo corto de una llave Allen H2.0 para sacar el tornillo que está arriba del conjunto del tope del cortador.
No uses el lado largo para destornillar en ángulo, porque podrías barrer la cabeza del tornillo.
Después, sacá los 2 tornillos de la parte de abajo del conjunto del tope del cortador.

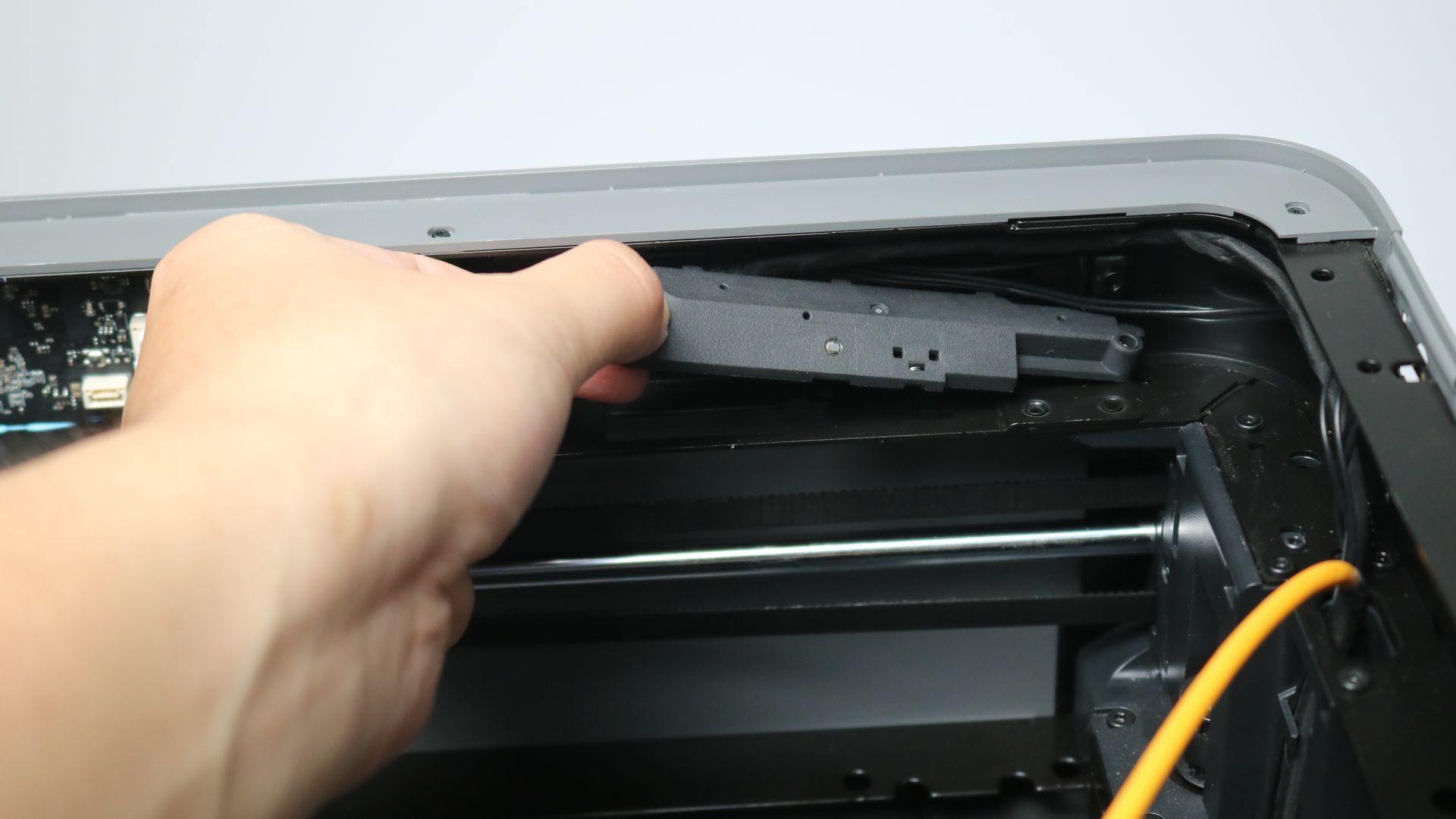

Empujá hacia arriba el eje de pivote del conjunto desde abajo con la mano y sacalo del marco de la impresora.
Cómo instalar el conjunto del tope del cortador de filamento
Paso 1: Instalá el conjunto del tope del cortador de filamento

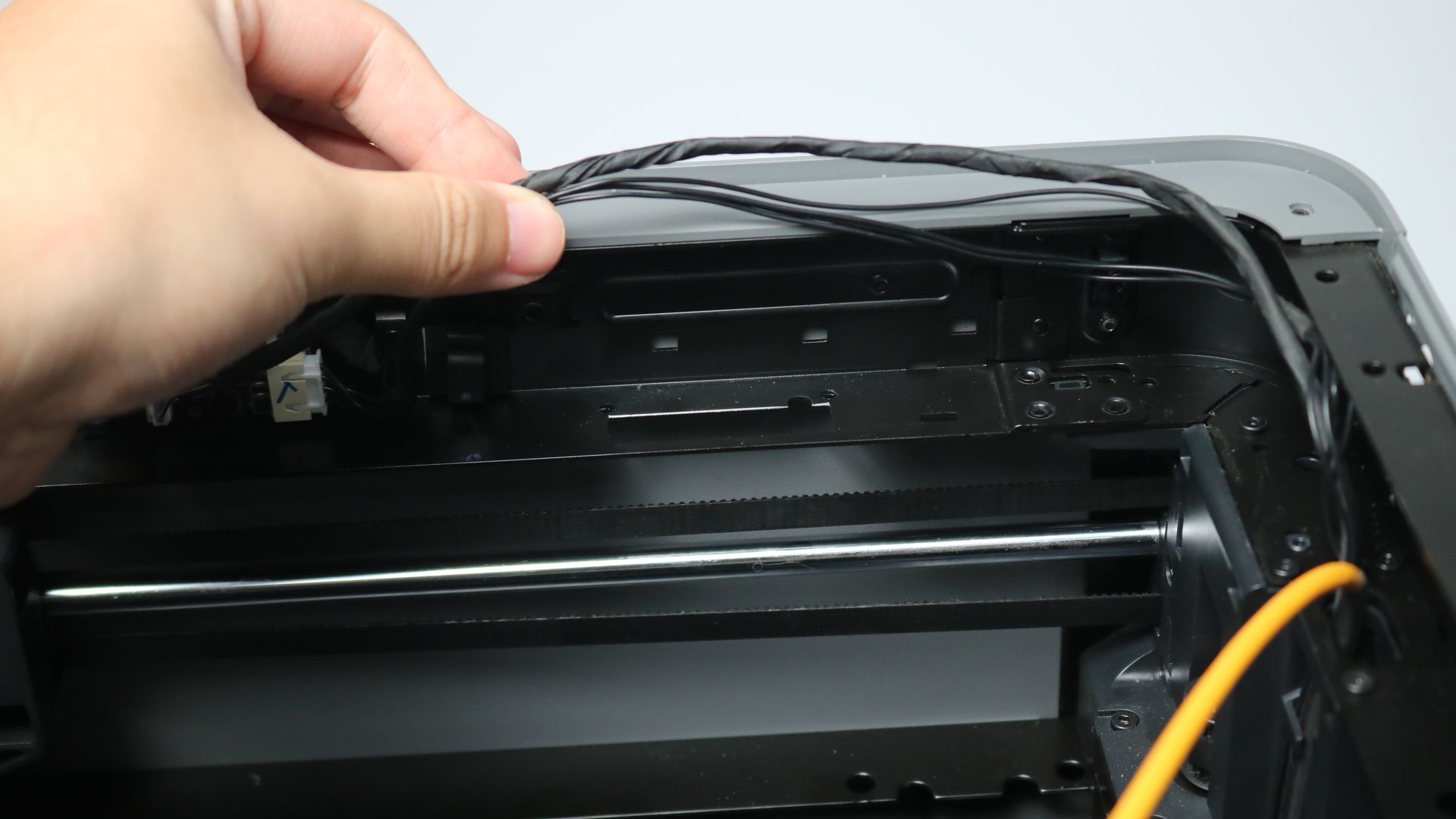

Acomodá la posición de los cables para evitar que se pellizquen cuando instales el tope del cortador.
Colocá el conjunto del tope del cortador en el marco de la impresora.
Poné el tornillo en la parte de arriba del conjunto.
Poné los 2 tornillos en la parte de abajo del conjunto.
Paso 2: Instalá la tapa de la placa AP
Empujá el lado trasero de la tapa de la placa AP a lo largo de la ranura de montaje hasta que esté en su lugar (usá una llave Allen para confirmar que los agujeros de los tornillos estén alineados). Mientras empujás la tapa, sostené el extremo de acceso con la mano y asegurá el clip en el marco.
Conectá el cable izquierdo de la luz LED a la tapa de la placa AP y cerrá la terminal de inspección.
Usá una llave Allen H1.5 para ajustar los dos tornillos BT2x8 y asegurar la tapa de la placa AP.
Paso 3: Instalá el soporte del tubo de PTFE
Fijate en la guía de "Reemplazo del soporte del tubo de PTFE de la P2S" para instalar el soporte.
Verificación
Conectá la alimentación y prendé la impresora. Después de cargar filamento manualmente, hacé una operación de descarga. Si se completa normalmente, el reemplazo fue un éxito.
Notas finales
Esperamos que esta guía te haya sido de ayuda. Si el problema persiste, por favor envianos un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o más detalles. Nuestro equipo técnico va a revisar tu pedido para darte asistencia detallada.
También podés visitar Bambu AI, que puede responder preguntas comunes al toque y darte orientación operativa.
