Este artículo describe los pasos para reemplazar la placa TH, la placa de interfaz de extrusión y el cable FPC de la placa TH en el cabezal de la P2S.

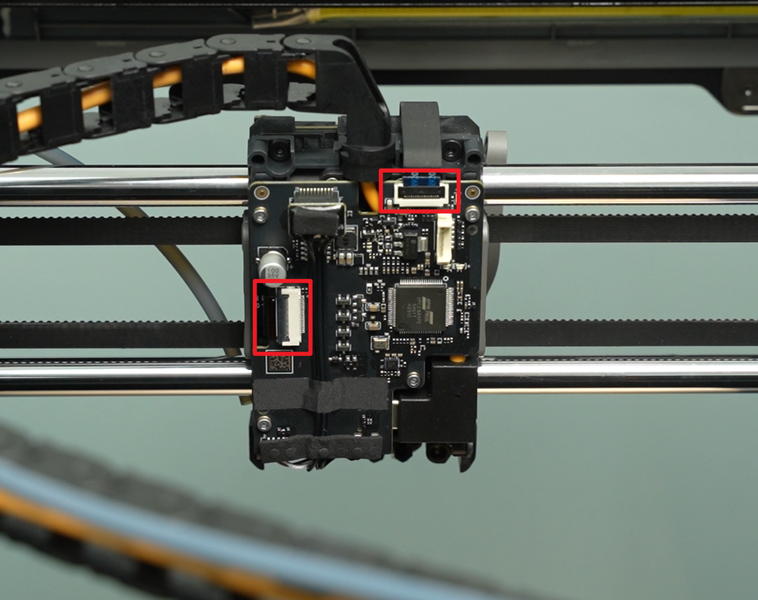

Placa TH / Placa de interfaz de extrusión / Cable FPC de la placa TH
Como el reemplazo de la placa TH, la placa de interfaz de extrusión y el cable FPC de la placa TH están estrechamente relacionados, escribimos esta guía de reemplazo en la misma Wiki. Podés reemplazar los repuestos correspondientes según tus necesidades reales.
Placa TH:

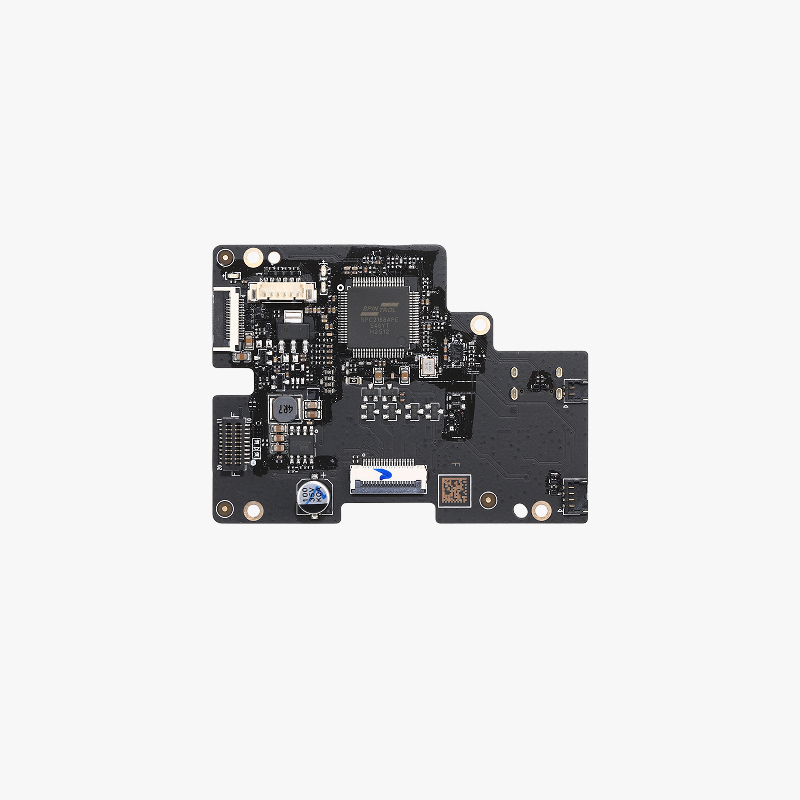

Es una placa de circuito que implementa las acciones asociadas a la extrusión de filamento de la impresora (como la alimentación, el retiro, la retracción, el ajuste de temperatura, etc.). El paquete de accesorios incluye la placa TH y los tornillos de fijación:
- 1 placa TH
- 4 tornillos BT2x5
Placa de interfaz de extrusión:

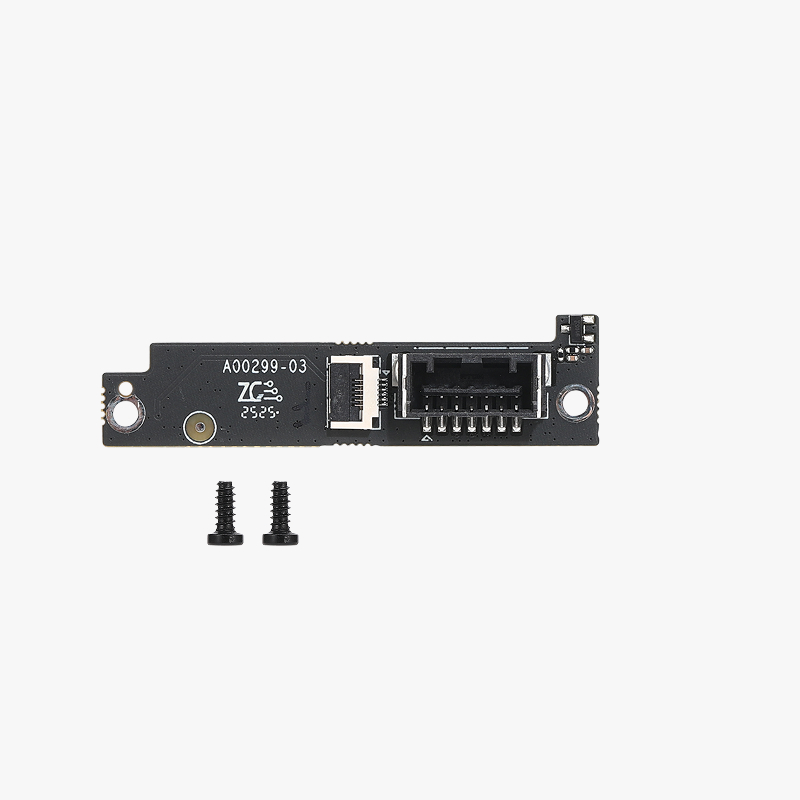

Esta placa de circuito conecta el extruder y la interfaz del ventilador de enfriamiento de componentes. El paquete de accesorios incluye la placa de interfaz de extrusión y sus tornillos de fijación:
- 1 placa de interfaz de extrusión
- 2 tornillos BT2x5
Cable FPC de la placa TH:

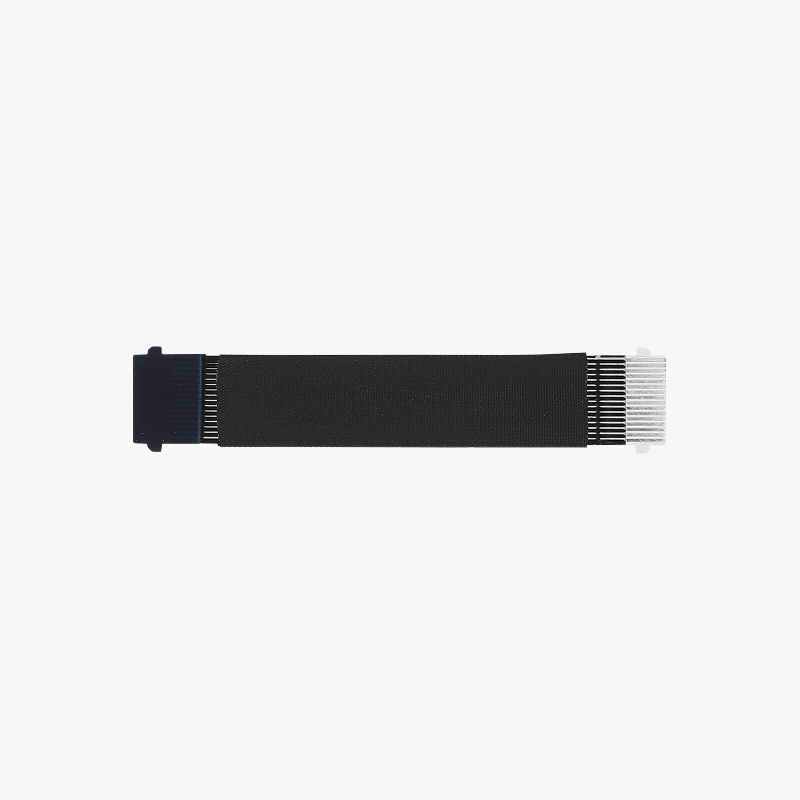

Es un cable flexible que conecta la placa TH con la placa de interfaz de extrusión. Solo se incluye un cable FPC de la placa TH en el paquete de accesorios.
Cuándo usar esta guía
- Los componentes, conectores o cables de la placa de circuito están claramente dañados, lo que afecta su funcionamiento.
- Después de una inspección de intercambio o medición con herramientas, se confirma que la falla es causada por los accesorios correspondientes.
- El soporte técnico de Bambu Lab confirmó que es necesario reemplazar la placa TH, la placa de interfaz de extrusión o el cable FPC de la placa TH.
Herramientas y materiales necesarios
- Repuestos nuevos que necesiten ser reemplazados
- Llave Allen H1.5
- Pinzas
Aviso de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la alimentación de la impresora antes de realizar trabajos de mantenimiento. Si no lo hacés, corrés riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar ni presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir ayuda.

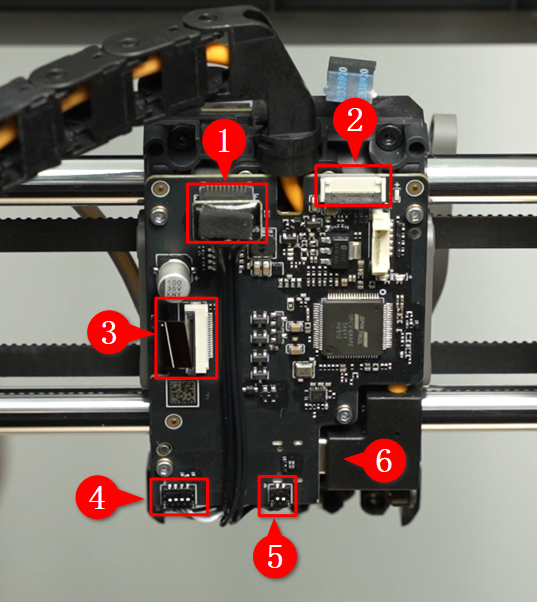

Conectores de la placa TH
- 1. Conjunto de calentamiento del hotend
- 2. Cable FPC de la placa TH
- 3. Servomotor del extruder 3508
- 4. Ventilador de enfriamiento para el hotend
- 5. Sensor Eddy
- 6. Cable del cabezal
Desmontaje de la placa de circuito del cabezal
Paso 1: Sacar la carcasa del cabezal

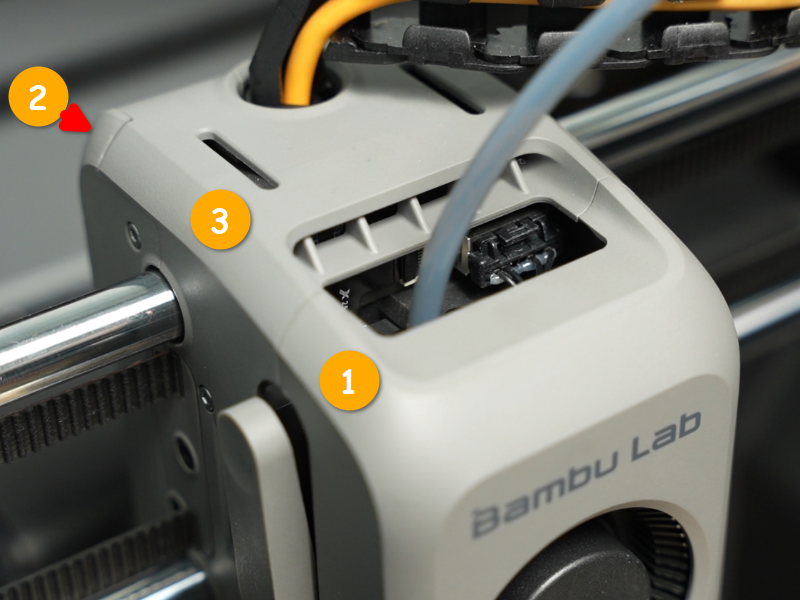

Por favor, consultá la página de la wiki sobre cómo reemplazar la carcasa del cabezal para sacarla.
Paso 2: Sacar la placa TH

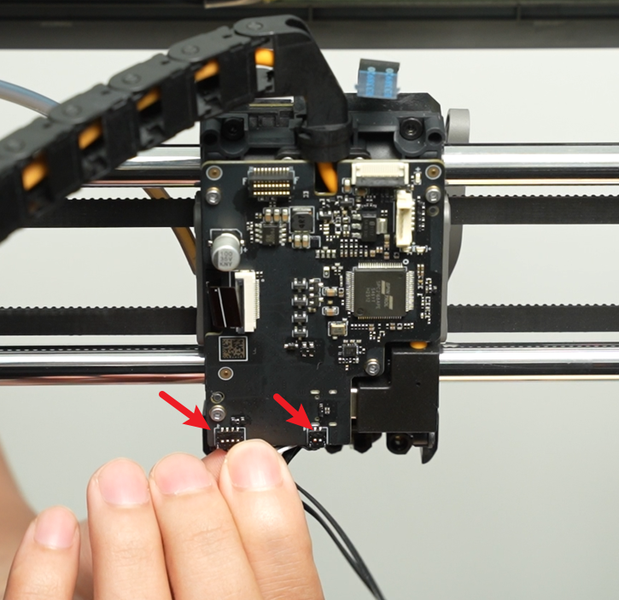

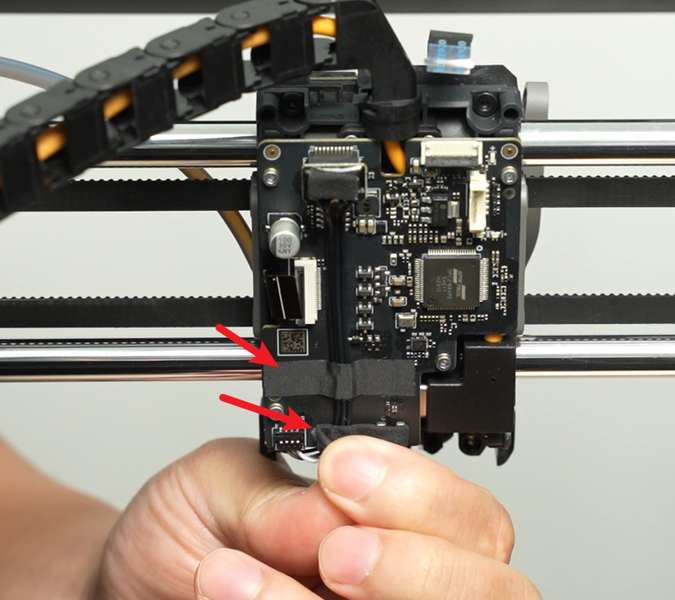

Abrí los conectores del cable FPC de la placa TH y del cable del motor de extrusión, luego desconectá los cables. Sacá la espuma y la cinta de la placa TH una por una, luego desconectá el conjunto de calentamiento del hotend, el ventilador de enfriamiento del hotend y la bobina de corrientes de Foucault (sensor Eddy). Al desconectar los cables del ventilador del hotend y de la bobina, tiralos de forma perpendicular al conector. No hagas fuerza ni los sacudas de izquierda a derecha para evitar dañarlos.

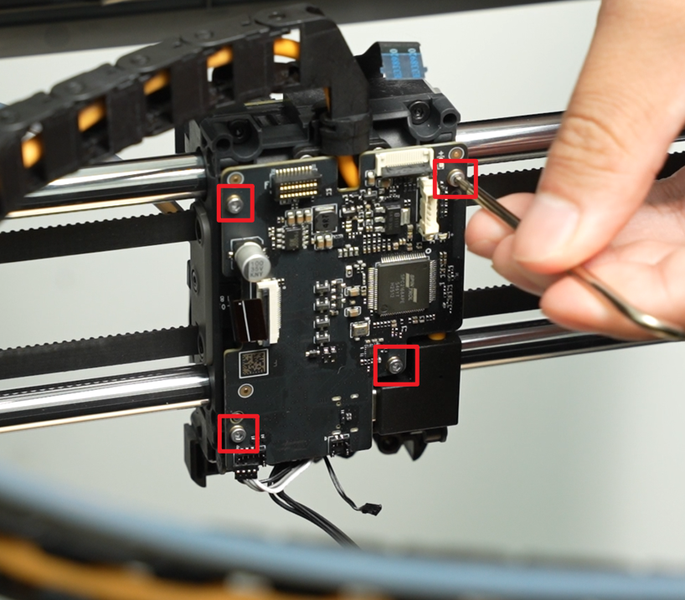

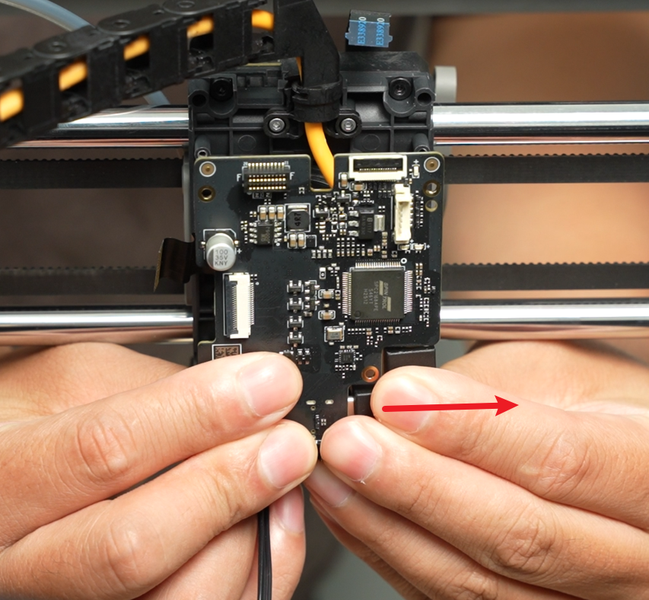

Usá una llave Allen H1.5 para sacar los cuatro tornillos (BT2x5), destrabá la placa TH, tirá hacia afuera del cable del cabezal y luego retirá la placa TH.
Paso 3: Sacar la placa de interfaz de extrusión y el cable FPC de la placa TH
Abrí la tapa del conector del conjunto de la placa del interruptor Hall y desconectá el cable de dicha placa.
Nota: Algunas máquinas tienen pegamento negro aplicado en el conector. Usá pinzas para sacarlo y luego abrí el conector. No hace falta poner pegamento adicional al volver a conectar.
Usá una llave Allen H1.5 para sacar los dos tornillos (BT2x5) que sujetan la placa de interfaz de extrusión, luego retirá la placa. Abrí la pestaña del conector en la parte posterior de la placa de interfaz de extrusión y sacá el cable FPC de la placa TH.
Instalación de la placa de circuito del cabezal
Paso 1: Conectar el cable FPC de la placa TH

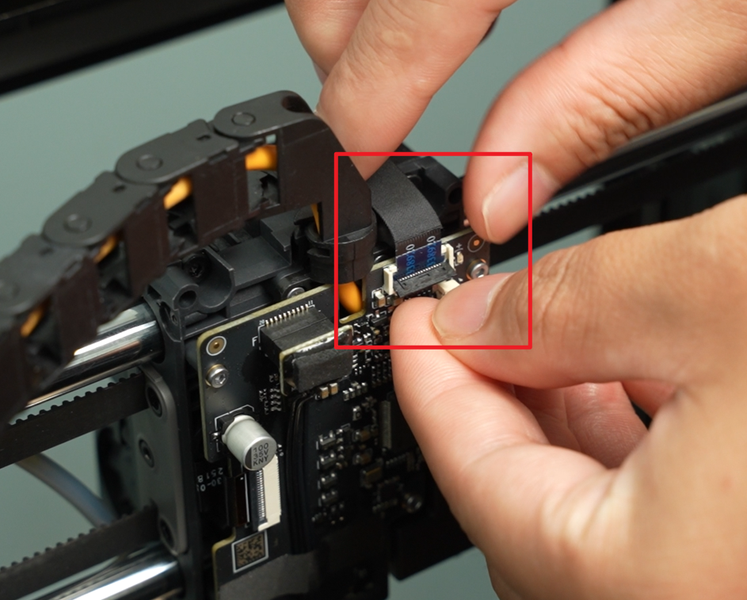

Conectá el cable FPC de la placa TH al conector en la parte posterior de la placa de interfaz de extrusión y cerrá la tapa.
Paso 2: Instalar la placa de interfaz de extrusión
Instalá la placa de interfaz de extrusión arriba del extruder y ajustá los dos tornillos de fijación (BT2x5) con la llave Allen H1.5. Conectá el cable de la placa del interruptor Hall al conector de la placa de interfaz de extrusión y asegurá la tapa.
Paso 3: Instalar la placa TH

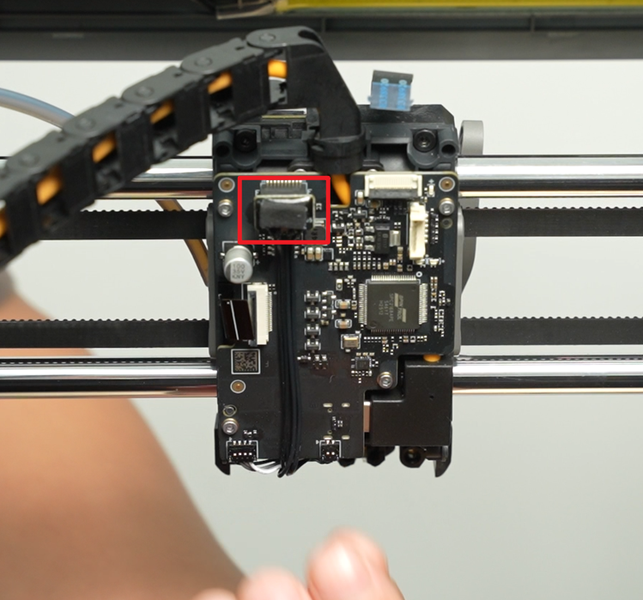

Conectá el cable del cabezal al conector en la parte posterior de la placa TH, luego instalala en la parte trasera del cabezal. Nota: El cable del cabezal debe quedar enganchado entre los dos clips de cable. Conectá los cables de la bobina de corrientes de Foucault y del ventilador del hotend, asegurándote de que estén alineados e insertados a fondo en el conector. Conectá el cable del elemento calefactor del hotend y volvé a colocar la espuma y la cinta. Conectá el cable del motor de extrusión y el cable FPC de la placa TH respectivamente, y luego asegurá la tapa. Usá la llave Allen H1.5 para ajustar los cuatro tornillos de fijación de la placa TH (BT2x5).
Paso 4: Instalar la carcasa del cabezal
Consultá las instrucciones para reemplazar la carcasa del cabezal para instalarla nuevamente.
Verificación del funcionamiento
Conectá la fuente de alimentación, prendé la impresora, realizá la operación de calibración y confirmá que la calibración pase normalmente.
Si encontrás algún problema, por favor volvé sobre tus pasos y revisá todas las conexiones antes de intentar de nuevo. Si el problema persiste, comunicate con el equipo de soporte técnico de Bambu Lab para recibir más ayuda.
Notas finales
Esperamos que esta guía te haya brindado un soporte claro y práctico. Si el problema no se resuelve, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu solicitud y te dará asistencia detallada. También podés visitar Bambu AI, que puede responder preguntas comunes al instante y darte guías operativas.
