Esta guía muestra cómo reemplazar la cubierta de la placa AP y la luz LED izquierda de la P2S.
Contenidos de la página
- Cubierta de la placa AP / Luz LED - Izquierda
- Cuándo usar esta guía
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Cómo sacar la cubierta de la placa AP
- Cómo instalar la cubierta de la placa AP
- Verificando que todo funcione
- Notas finales
Cubierta de la placa AP / Luz LED - Izquierda
Cubierta de la placa AP: Una cubierta de plástico instalada en el lado izquierdo de la impresora para proteger la placa AP y sus cables de conexión.

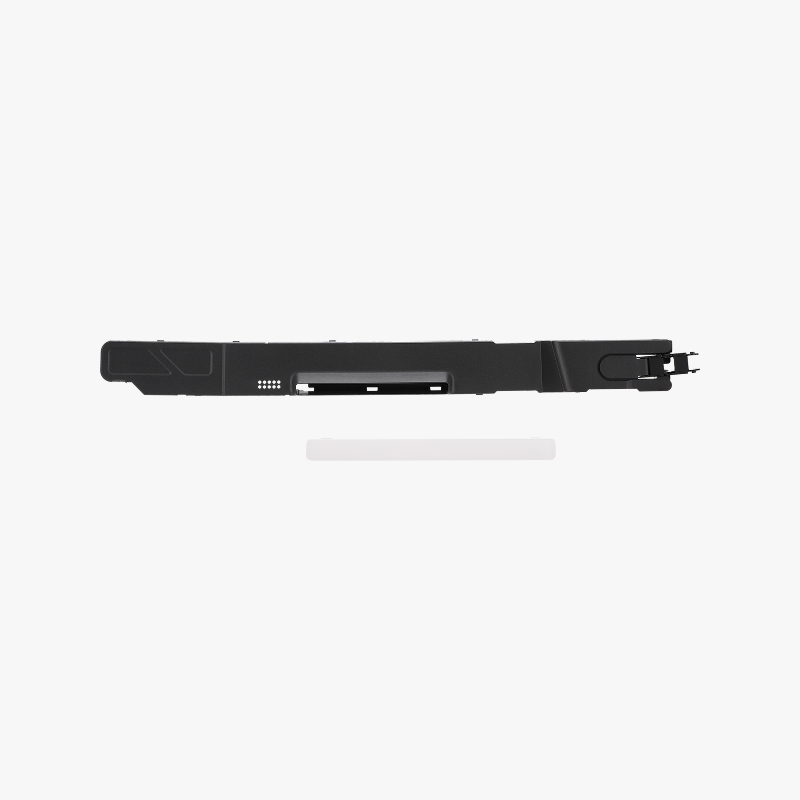

El paquete de accesorios incluye:
- Cubierta de la placa AP * 1
- Cubierta de la lámpara LED * 1
- Tornillo BT2x8 * 2

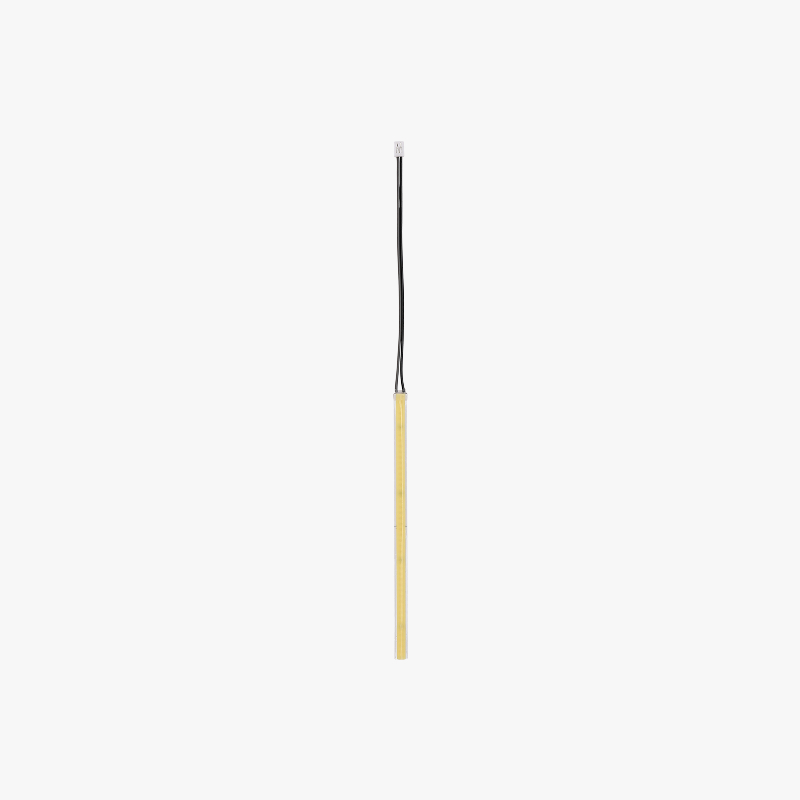

Luz LED - Izquierda: Una tira de luces LED montada en la cubierta de la placa AP para iluminar la cámara de la impresora.
El paquete de accesorios incluye:
- Luz LED - Izquierda * 1
Cuándo usar esta guía
- La cubierta de la placa AP está dañada.
- La luz LED izquierda no prende o está dañada.
Herramientas y materiales necesarios
- Nueva cubierta de la placa AP / Luz LED - Izquierda
- Llave Allen H1.5
- Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de realizar cualquier trabajo de mantenimiento. Si no lo hacés, corrés el riesgo de sufrir una descarga eléctrica, causar un cortocircuito y dañar la impresora o lo que haya alrededor.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar ni presionar ningún cable expuesto, conector o placa de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o preocupación sobre lo anterior o sobre los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para que te ayudemos.
Cómo sacar la cubierta de la placa AP

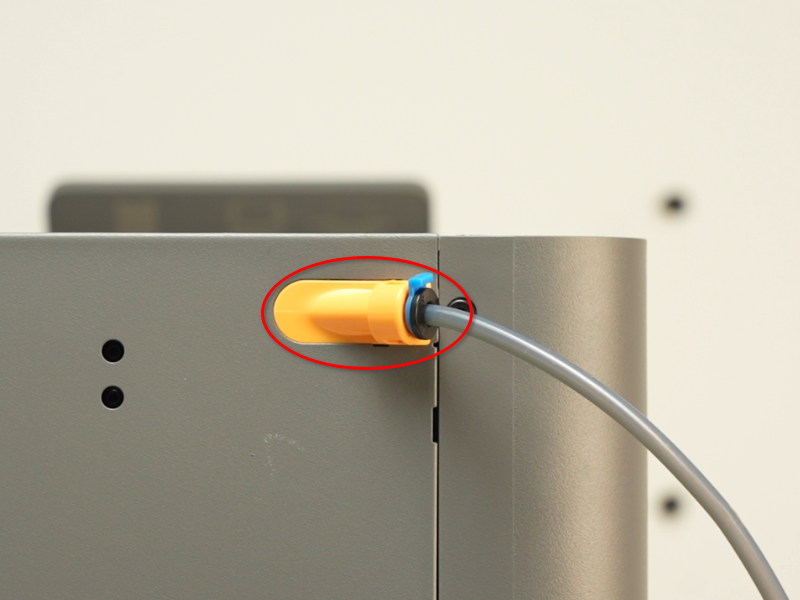

Paso 1: Sacá el soporte del tubo de PTFE
Fijate en las instrucciones de reemplazo del soporte del tubo de PTFE para sacarlo.
Paso 2: Destrabá la cubierta de la placa AP

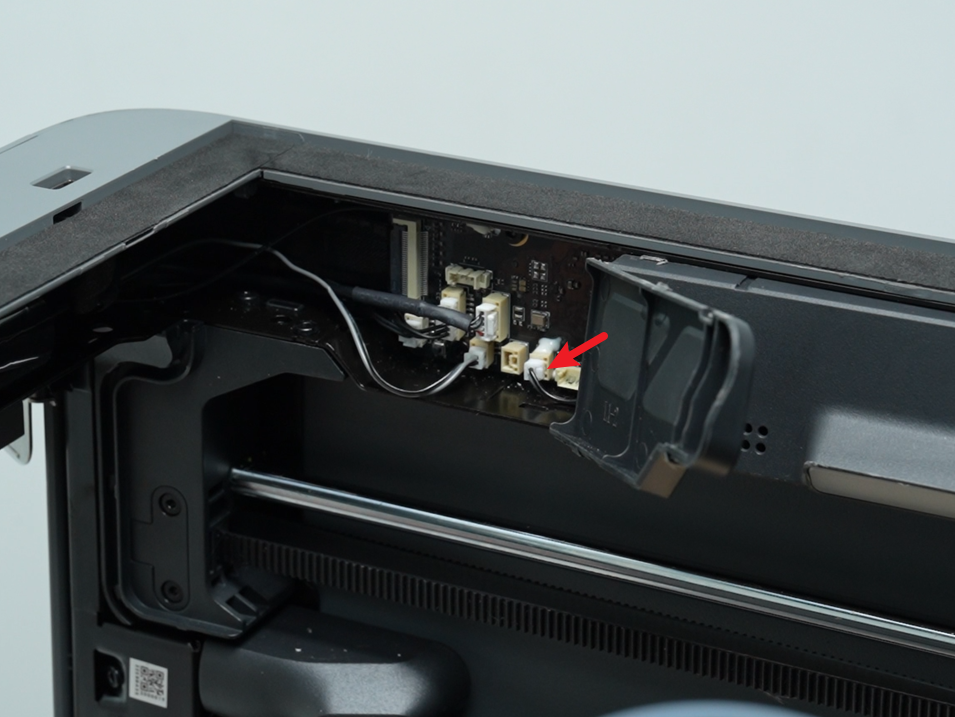

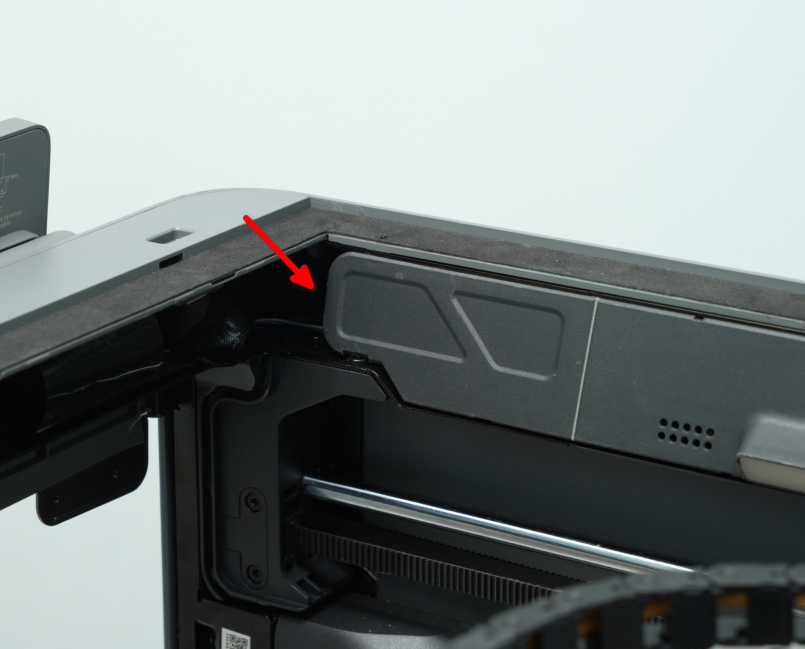

Abrí el extremo de acceso de la cubierta de la placa AP y desconectá el cable de la luz LED izquierda de la placa AP.

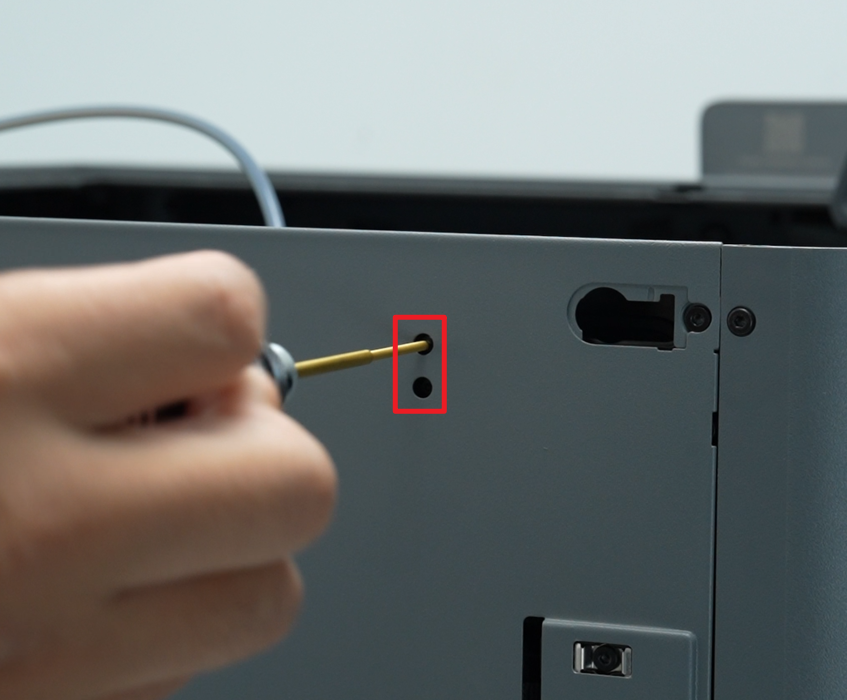

Usá una llave Allen H1.5 para sacar los dos tornillos de fijación de la cubierta de la placa AP (BT2x8).
Paso 3: Sacá la cubierta de la placa AP

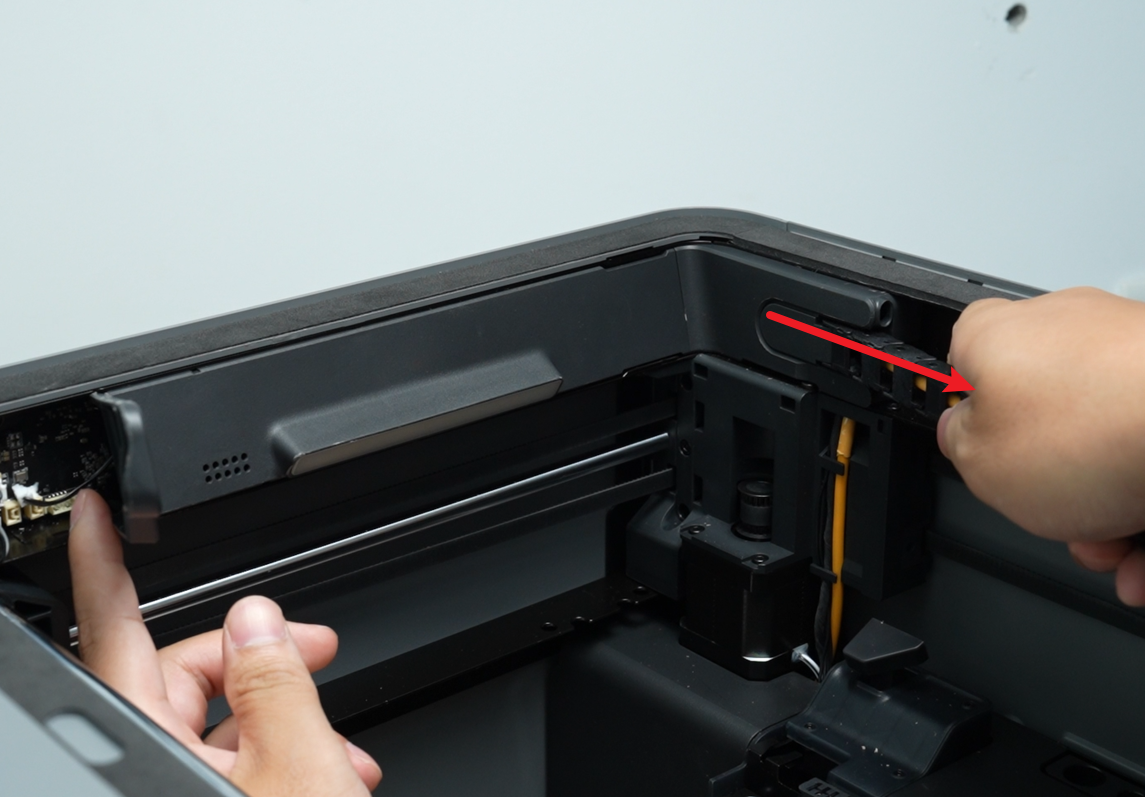

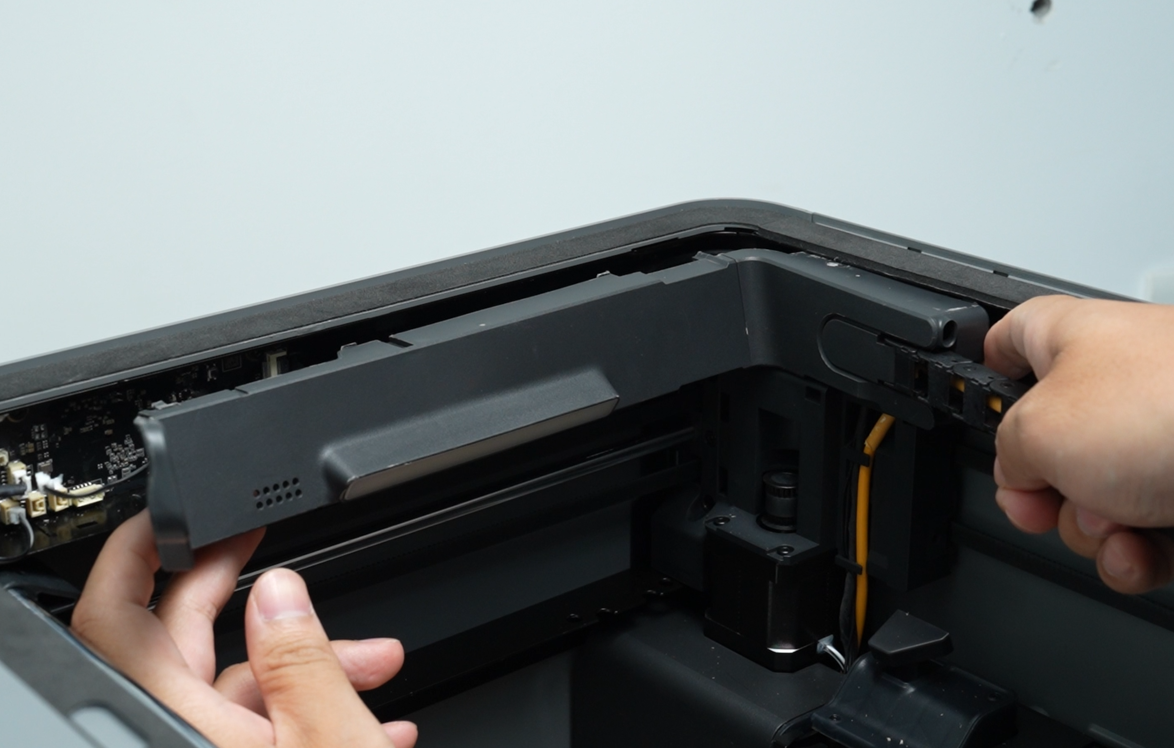

Sujetá la cubierta de la placa AP que está conectada a la cadena porta cables y tirá hacia la derecha. Apoyá el lado izquierdo de la cubierta con tu mano izquierda mientras tirás. A medida que sacás la cadena porta cables derecha, seguí sosteniendo la cubierta con la mano izquierda para evitar que se caiga.

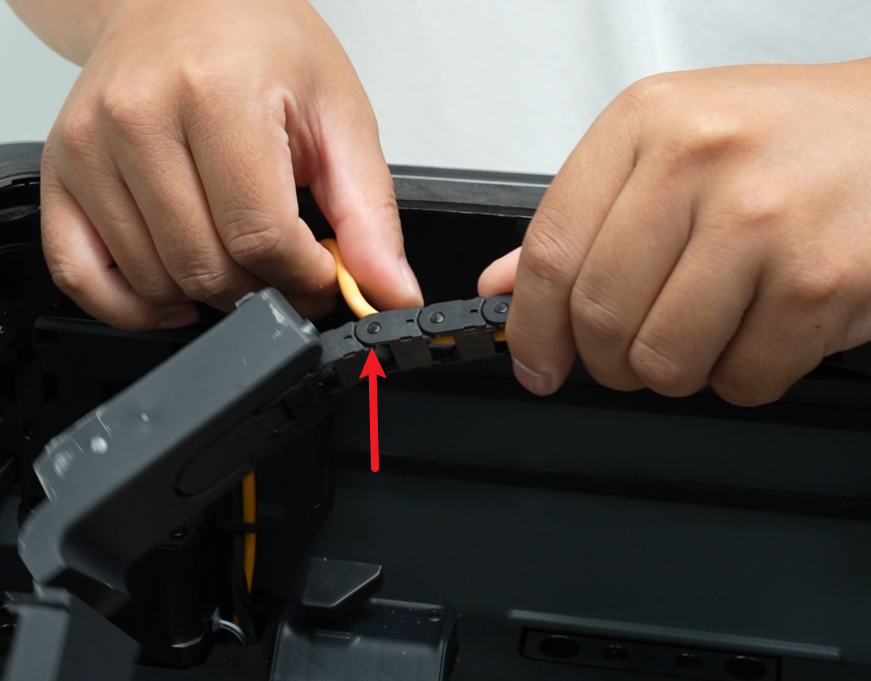

Empezando desde el lado de la cubierta de la placa AP, desconectá la cadena porta cables en el segundo eslabón, soltá el cable del cabezal y después sacá la cubierta de la placa AP.
Paso 4: Sacá la luz LED - Izquierda

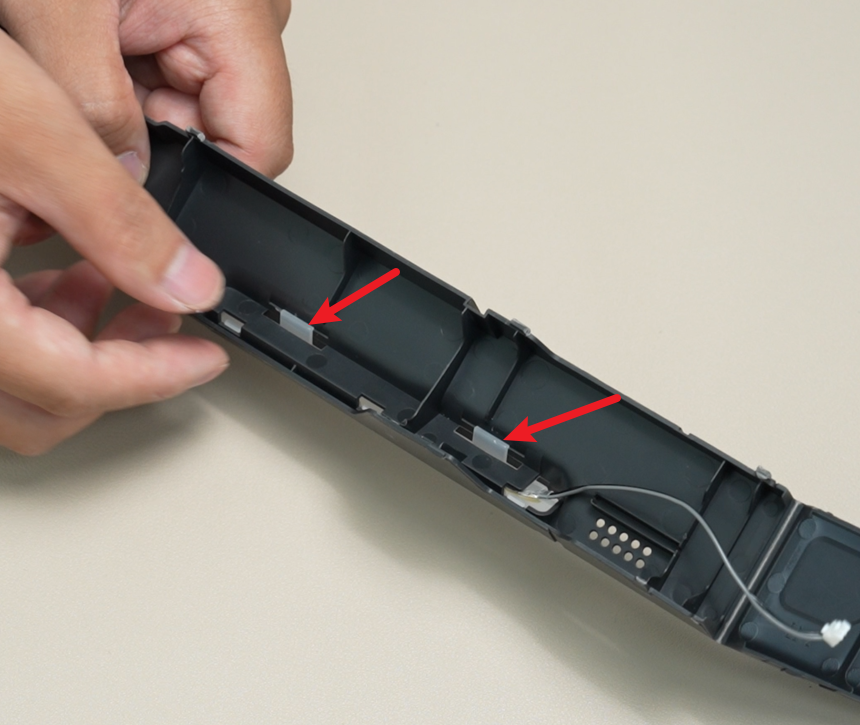

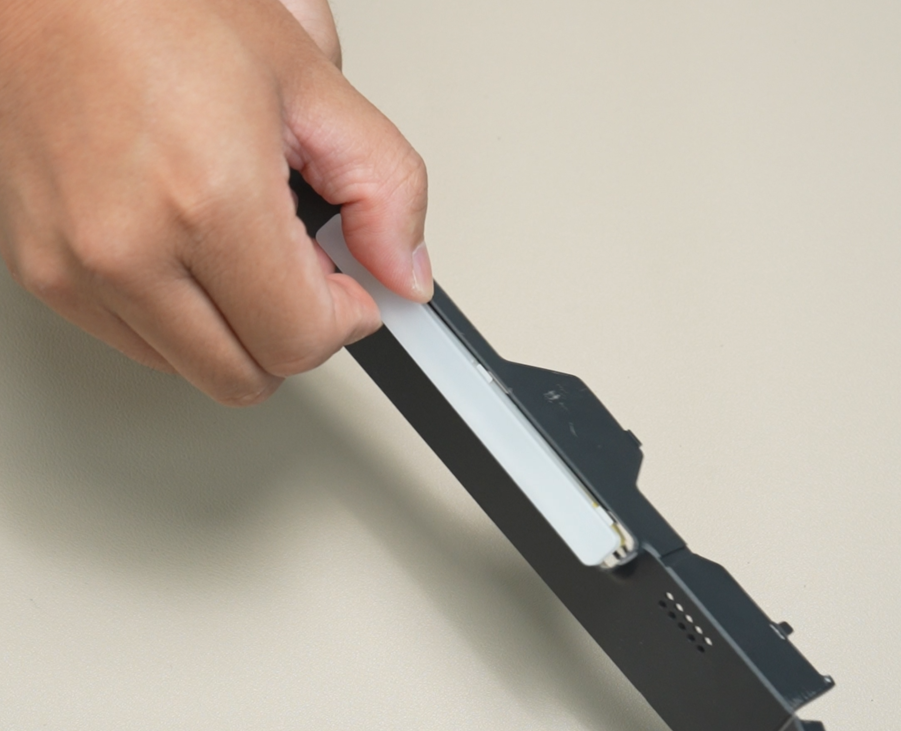

Usá las manos para soltar las dos trabas de la cubierta de la luz LED y sacá la cubierta de la luz de la cubierta de la placa AP.

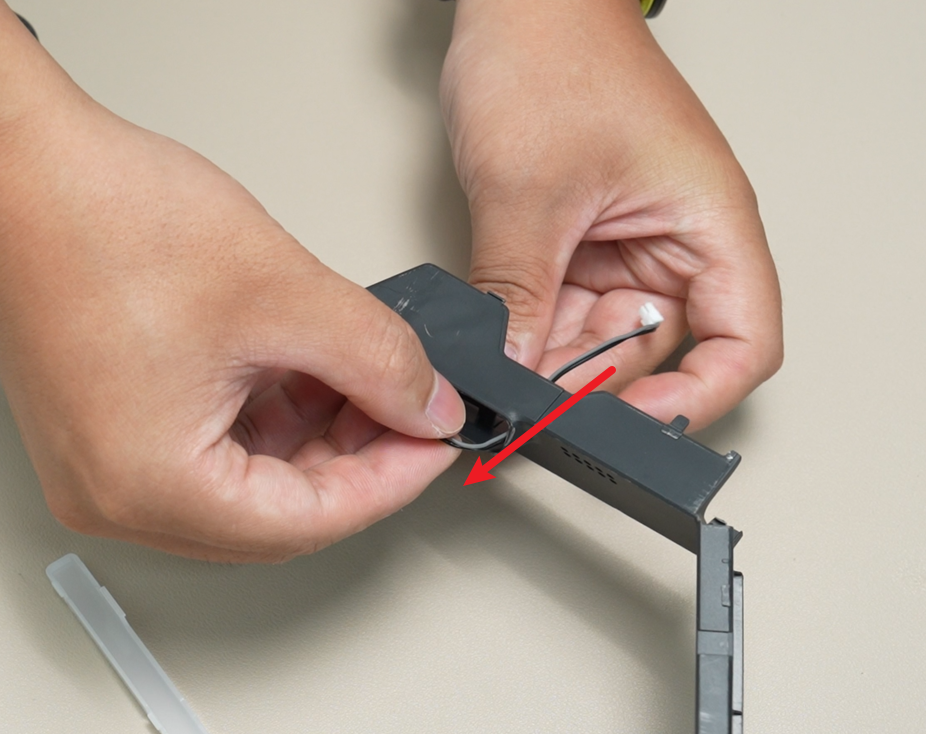

Aflojá los cables de conexión y sacá la luz LED izquierda de la cubierta de la placa AP.
Cómo instalar la cubierta de la placa AP
Paso 1: Instalá la luz LED - Izquierda
Sacá el protector del adhesivo de la nueva luz LED. Colocá la mitad de la tira de luces en la ranura, pasá el cable a través de la cubierta de la placa AP y presioná la tira con firmeza para completar la instalación.
Instalás la cubierta de la luz LED en la cubierta de la placa AP y asegurate de que las trabas estén bien calzadas.
Paso 2: Instalá la cubierta de la placa AP
Instalá el cable del cabezal en la cubierta de la placa AP y conectá la cadena porta cables.
Empujá la parte trasera de la cubierta de la placa AP a lo largo de la ranura de montaje hasta que esté en su lugar (usá una llave Allen para confirmar que los agujeros de los tornillos estén alineados). Mientras empujás la cubierta, sujetá el extremo de acceso con la mano y asegurá el clip en el marco.
Conectá el cable izquierdo de la luz LED a la cubierta de la placa AP y cerrá la tapa de inspección.
Usá una llave Allen H1.5 para ajustar los dos tornillos BT2x8 y asegurar la cubierta de la placa AP.
Paso 3: Instalá el soporte del tubo de PTFE
Por favor, fijate en las instrucciones de reemplazo del soporte del tubo de PTFE y volvé a instalarlo.
Verificando que todo funcione
Conectá el cable de alimentación, prendé la impresora y probá prender y apagar la luz LED desde la pantalla para confirmar que funcione bien.
Si tenés algún problema, volvé a revisar los pasos y asegurate de que el cable de la luz LED izquierda esté bien conectado, y después probá de nuevo. Si el problema sigue, ponete en contacto con el equipo de soporte técnico de Bambu Lab para que te ayuden.
Notas finales
Esperamos que esta guía te haya resultado útil y clara.
Si el problema no se resuelve, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora y fotos adicionales u otros detalles. Nuestro equipo técnico va a revisar tu pedido y te va a brindar asistencia detallada.
También podés visitar Bambu AI, que puede responder al toque preguntas comunes y darte guía operativa.
