Esta es una guía paso a paso para que puedas reemplazar la placa AP en una P2S de forma segura y correcta.
Placa AP
La placa principal del procesador de aplicaciones, o AP Board para abreviar, es el cerebro que gestiona toda la comunicación interna y el procesamiento a nivel de sistema de la impresora. Proporciona un entorno operativo independiente, encargándose de cosas como la gestión de memoria, las operaciones de firmware, el procesamiento de gráficos, la decodificación multimedia, el Wi-Fi, las señales de la cámara, los LEDs y la interfaz de usuario.

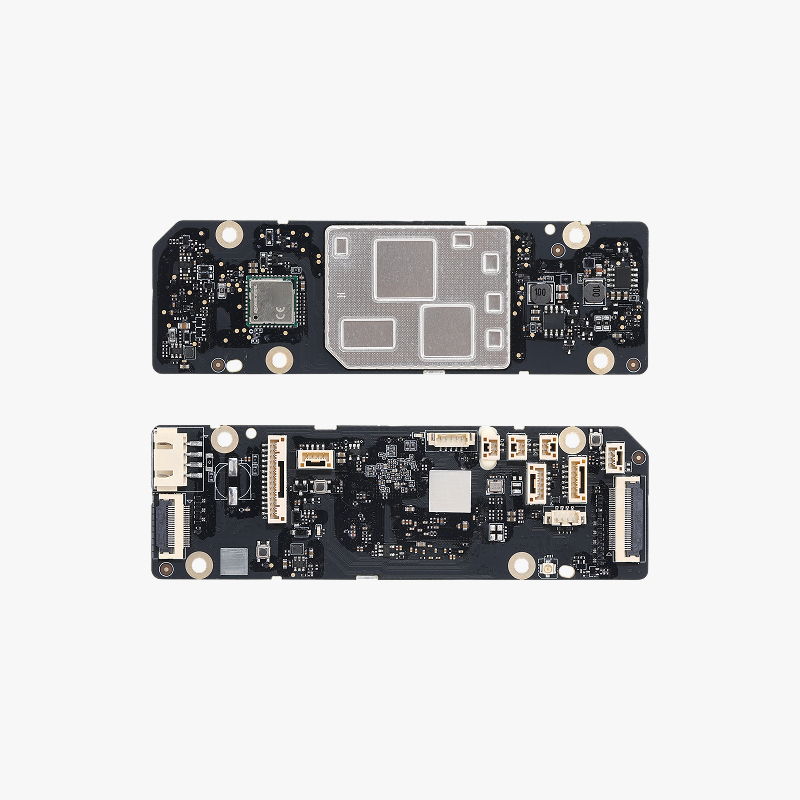

El paquete de repuesto para la placa AP incluye:
- Una placa AP (AP Board)
- Cuatro tornillos M3x4.5
- 1 paquete de grasa térmica
Cuándo usar esta guía
- Si hay un daño físico importante en la placa AP, como conectores rotos o componentes de la placa quemados o faltantes.
- Si el equipo oficial de soporte técnico de Bambu Lab confirmó que tenés que cambiar la placa AP.
Herramientas y materiales necesarios
- La nueva placa AP
- Llave Allen H2.0
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE! Siempre apagá y desenchufá la impresora antes de hacer cualquier trabajo de mantenimiento. Si no lo hacés, corrés riesgo de sufrir una descarga eléctrica, causar un cortocircuito o dañar la impresora y lo que tengas alrededor.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené mucho cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que ni se te ocurra tocarlo con la piel descubierta.
Si tenés alguna duda sobre estos pasos, abrí un ticket en nuestra página de soporte para que te demos una mano.
Retirar la placa AP

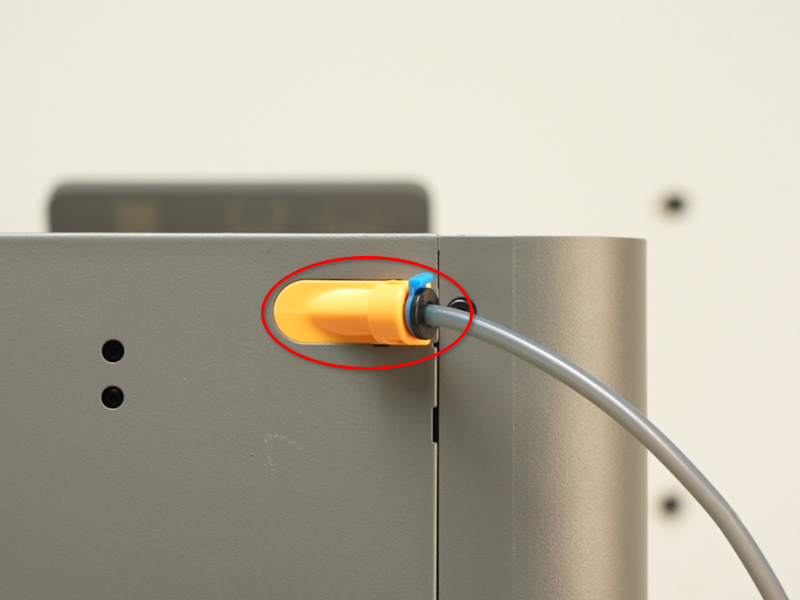

Paso 1: Quitar el soporte del tubo de PTFE
Fijate en la guía de "Reemplazo del soporte del tubo de PTFE" para retirar esa pieza antes de seguir.
Paso 2: Retirar la tapa de la AP (AP Cover)

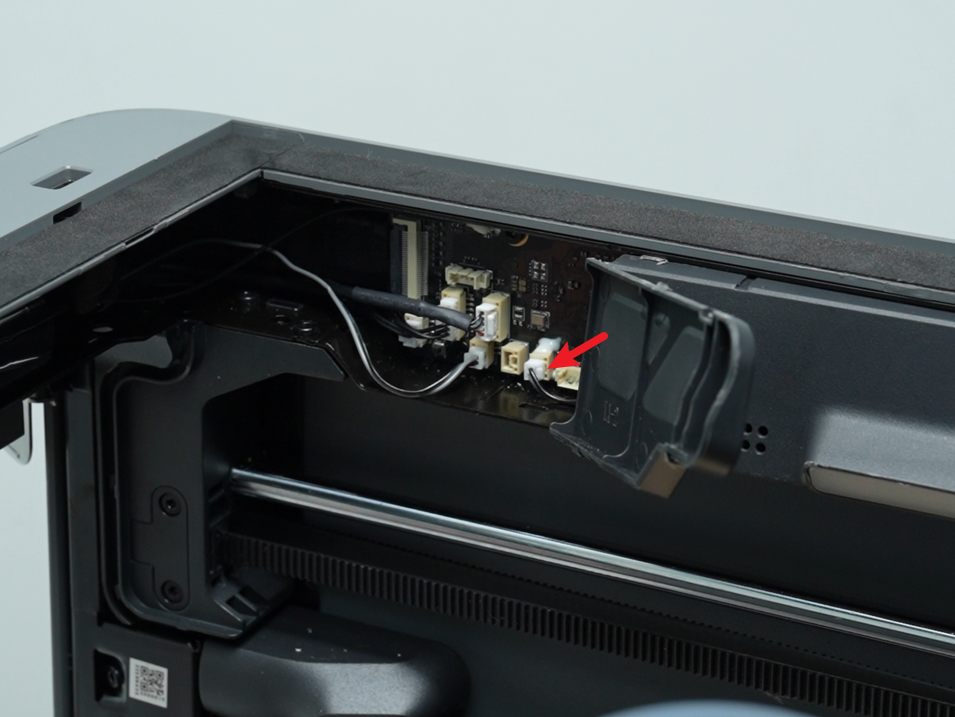

Tirá de la sección frontal de la tapa plástica (como se ve en la imagen) para dejar a la vista la placa AP y desconectá el cable de la luz LED izquierda.

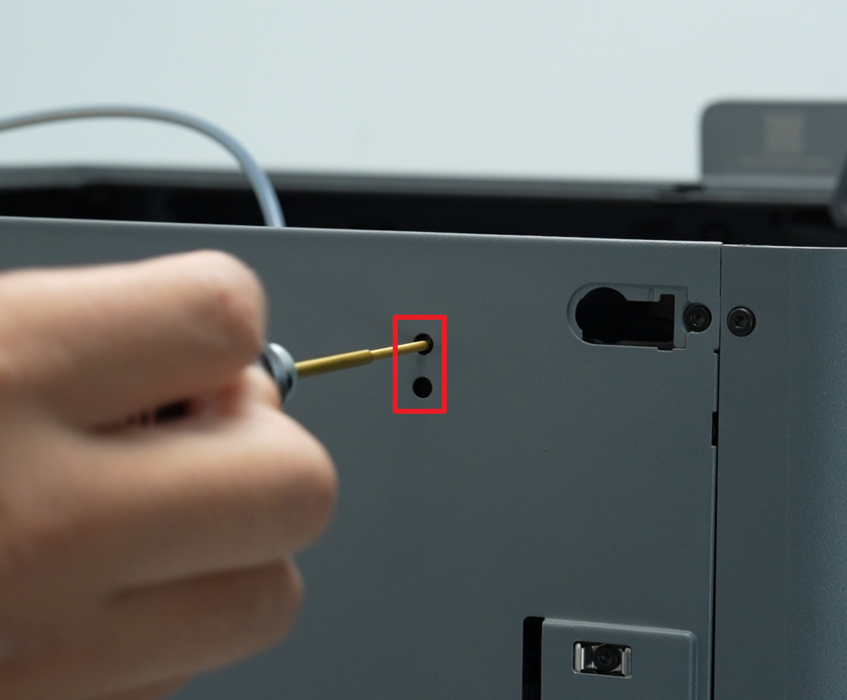

Con una llave Allen H1.5, sacá los 2 tornillos que sujetan la tapa de la AP al marco de la impresora desde la parte de atrás.

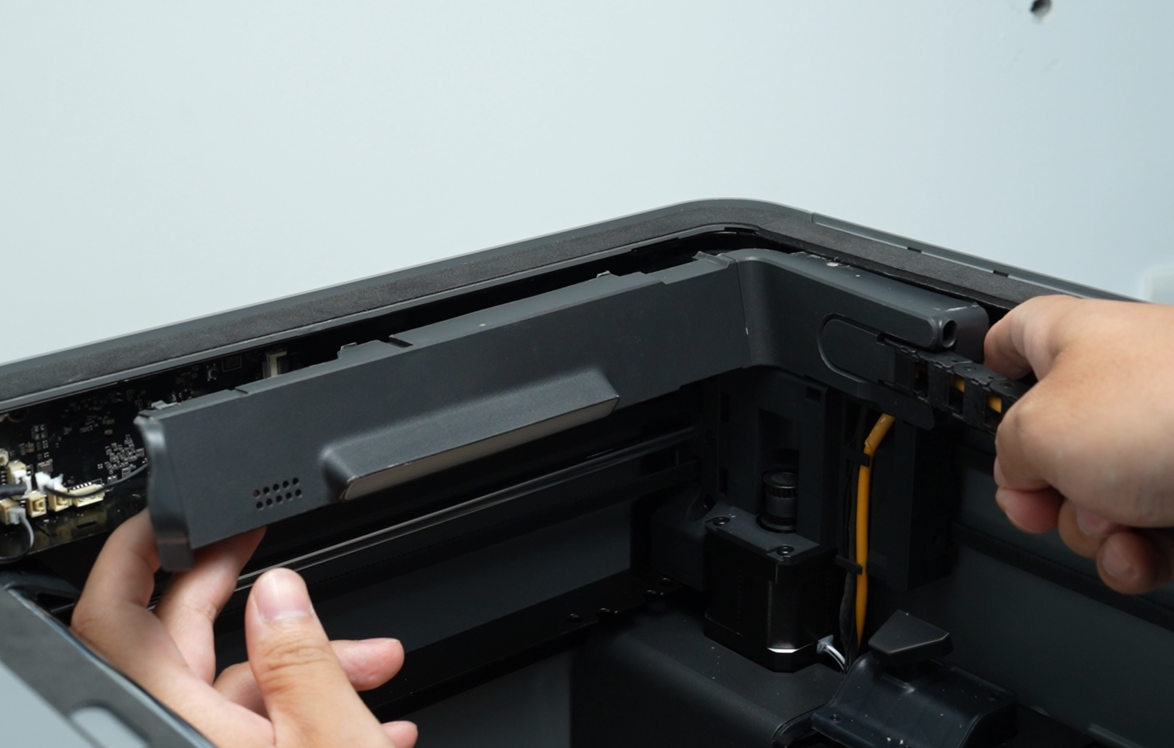

Tirá de toda la tapa de la AP con una mano en la parte frontal y la otra en la cadena portacables de plástico. La tapa debería salir recta hacia afuera, revelando toda la placa AP.
Nota: ¡No tires demasiado fuerte de la tapa de plástico desde el extremo frontal porque se puede romper!
Paso 3: Retirar la placa AP

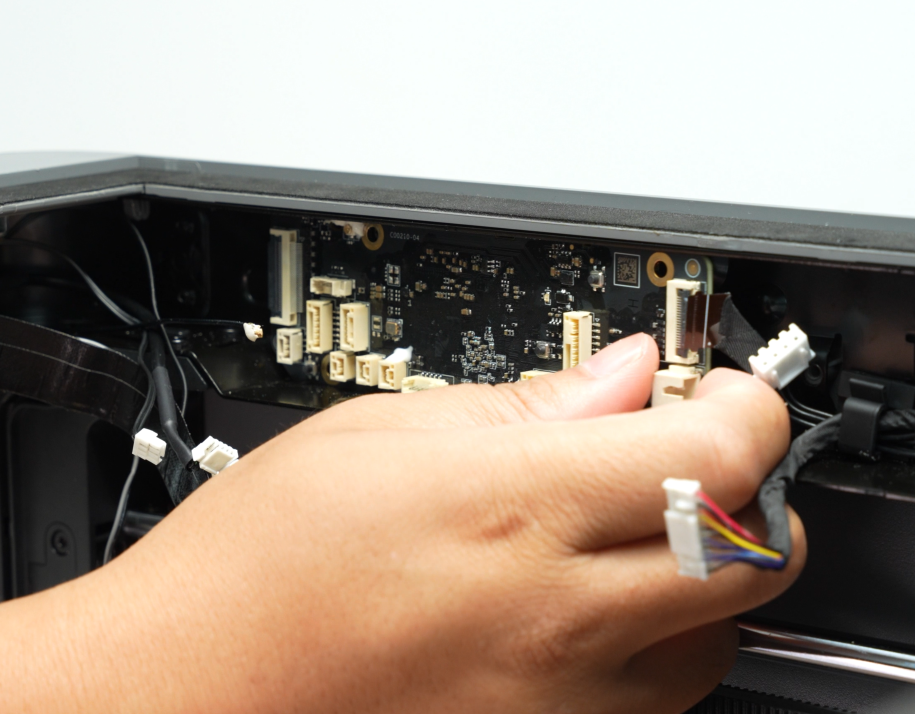

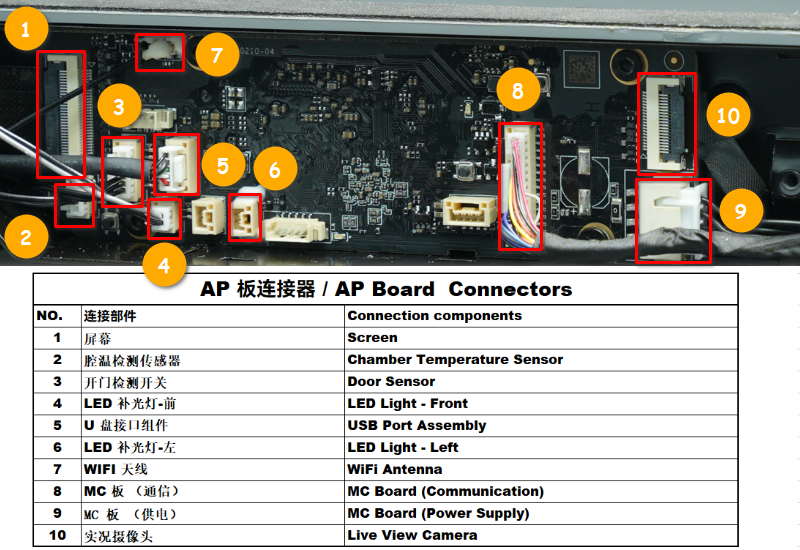

Desconectá todos los conectores de la placa AP.
Tené en cuenta: los cables cinta (ribbon cables) en la parte delantera (pantalla) y trasera (cámara de visión en vivo) tienen trabas que tenés que levantar con mucho cuidado para poder sacarlos. Los otros conectores tienen pestañas de bloqueo que hay que apretar para soltarlos.

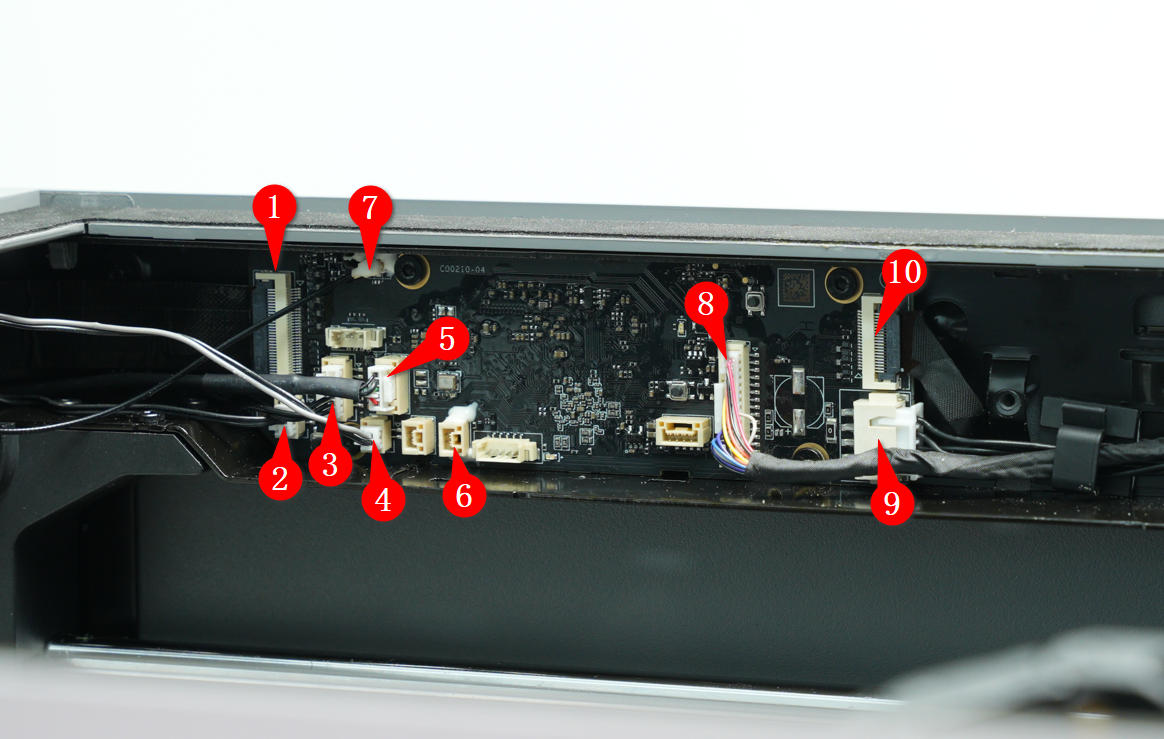

- 1. Cable de la pantalla
- 2. Sensores de temperatura de la cámara
- 3. Interruptor de detección de la puerta frontal
- 4. Luces LED - Frontales
- 5. Componentes de la interfaz del USB Stick
- 6. Luz LED de relleno - Izquierda
- 7. Antena Wifi
- 8. Línea MC-AP (comunicación)
- 9. Línea MC-AP (alimentación)
- 10. Cámara en vivo

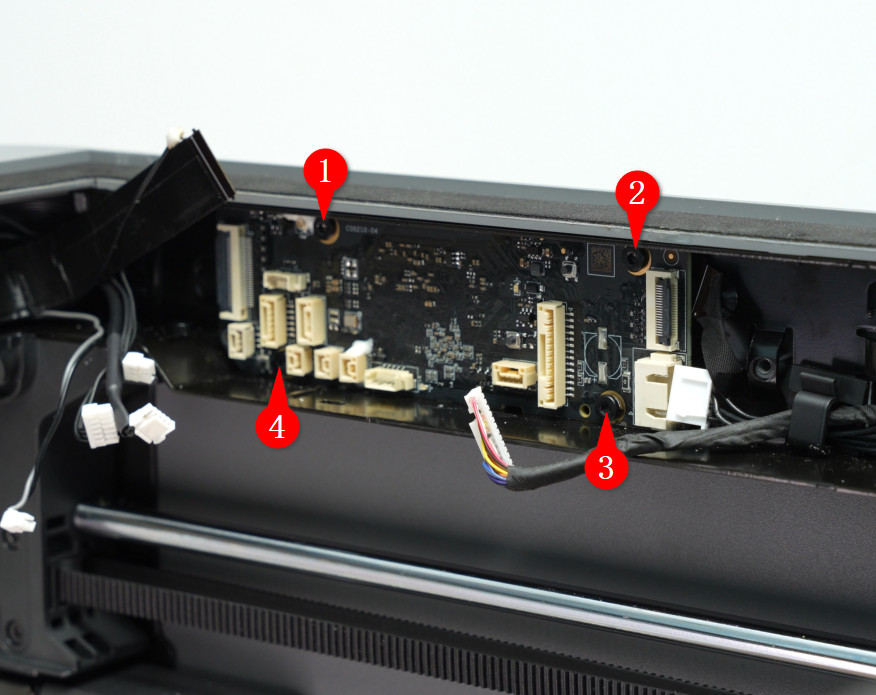

Sacá los cuatro tornillos de la placa AP con una llave Allen H2.0 y retirá la placa del marco de la impresora.
Instalar la placa AP
Paso 1: Instalar la nueva placa AP

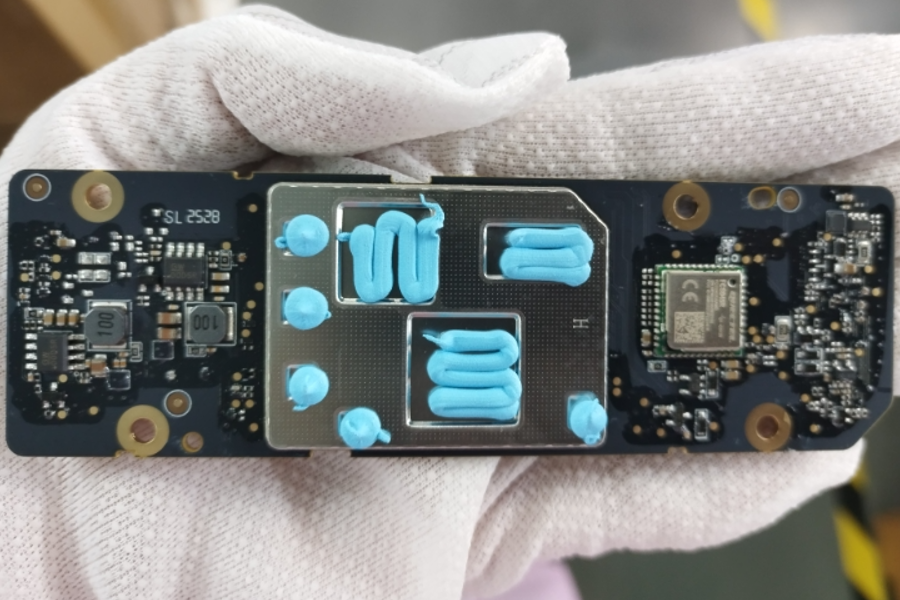

Poné un poco de grasa térmica en la superficie del blindaje en la parte de atrás de la nueva placa AP.

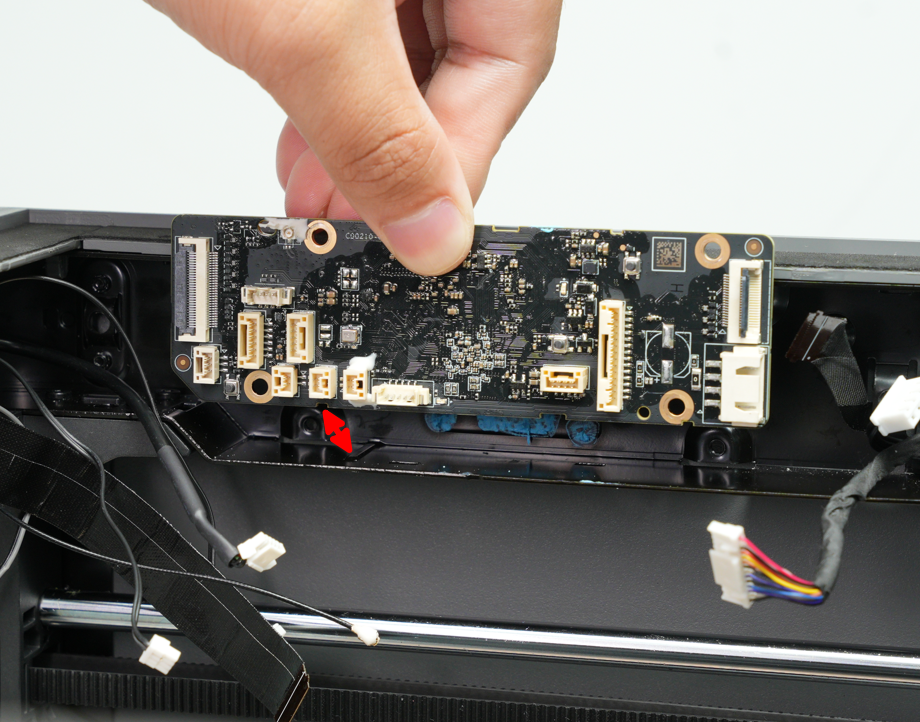

Alineá la muesca en la parte inferior de la placa con la ranura correspondiente en el marco de la impresora y hacé coincidir los cuatro agujeros de los tornillos.
Colocá los cuatro tornillos de la placa AP usando la llave Allen H2.0.
Volvé a conectar todos los cables a la placa AP. Asegurate de cerrar bien las trabas de los cables cinta y fijate que los demás conectores calcen perfectamente hasta el fondo.
Paso 2: Instalar la tapa de la AP (AP Cover)

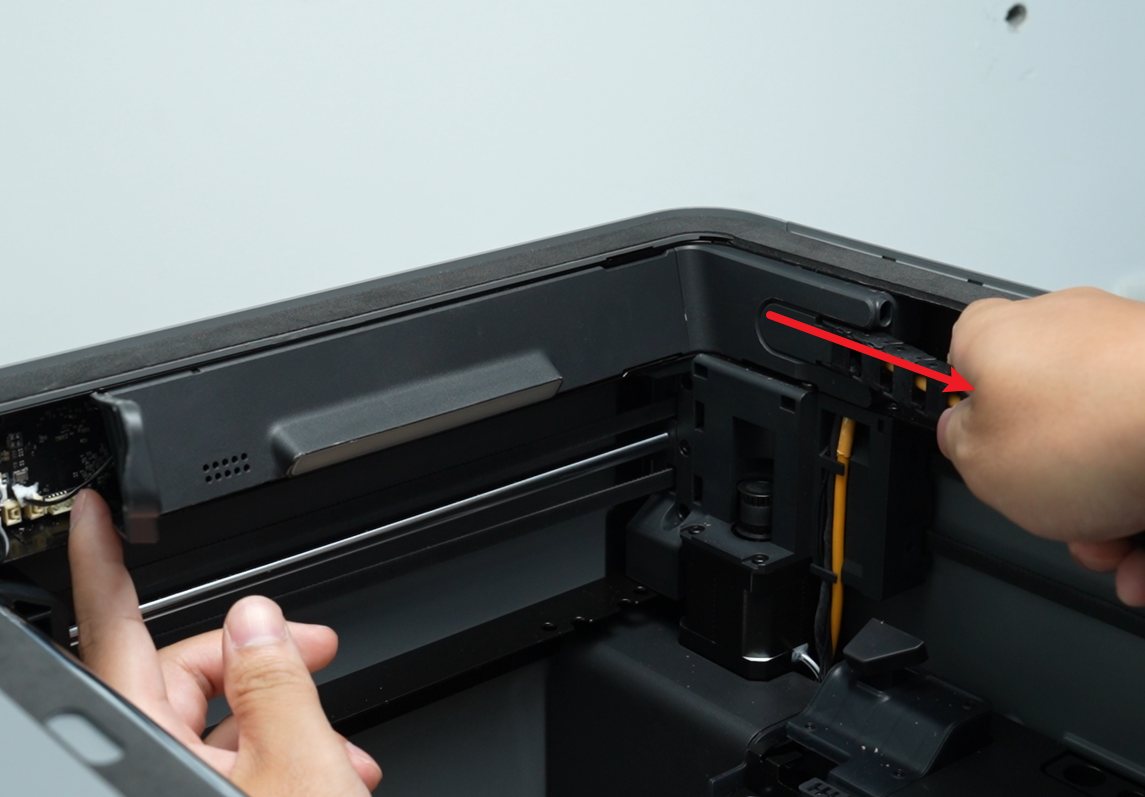

Alineá la tapa de la AP, asegurándote de que la parte de atrás quede al ras con el marco de la impresora.
Empujá la tapa a su posición hasta que las pestañas de bloqueo enganchen y quede bien alineada. La parte frontal de la tapa debe quedar abierta para el siguiente paso.
Enchufá el cable LED en su conector y cerrá la parte frontal de la tapa hasta que escuches un "click". Ajustá los dos tornillos de la tapa desde afuera con la llave Allen H1.5.
Paso 3: Instalar el soporte del tubo de PTFE
Mirá la guía de "Reemplazo del soporte del tubo de PTFE" para volver a colocarlo en su lugar.
Paso 4: Registrar el SN
Nota importante: Una vez que registres el nuevo número de serie (SN), el SN anterior quedará invalidado y esa placa AP vieja ya no se podrá usar ni vincular.
Como la placa nueva todavía no tiene el SN registrado, no vas a poder vincularla de entrada. Te recomendamos saltear el proceso de vinculación en el arranque inicial para probar si el cambio arregló el problema. Una vez que confirmes que la máquina anda bárbaro, podés registrar el nuevo SN entrando a la web oficial de Bambu Lab o contactando al servicio de atención al cliente.
Verificando el funcionamiento
Conectá la impresora a la corriente, prendela y fijate si podés empezar una impresión de prueba sin problemas.
Esperamos que esta guía te haya servido. Si el problema sigue, mandanos un ticket de soporte con los logs recientes de la impresora y algunas fotos. Nuestro equipo técnico lo va a revisar para darte una solución. También podés consultar a Bambu AI para sacarte dudas rápidas.
