Esta guía te muestra cómo reemplazar la unidad de conmutación de flujo de aire adaptativo.
Contenidos de la página
- Unidad de conmutación de flujo de aire adaptativo
- Cuándo usar esta guía
- Herramientas y materiales necesarios
- Aviso de seguridad
- Cómo sacar la unidad de conmutación de flujo de aire adaptativo
- Instalar la unidad de conmutación de flujo de aire adaptativo
- Verificación de funcionamiento
- Notas finales

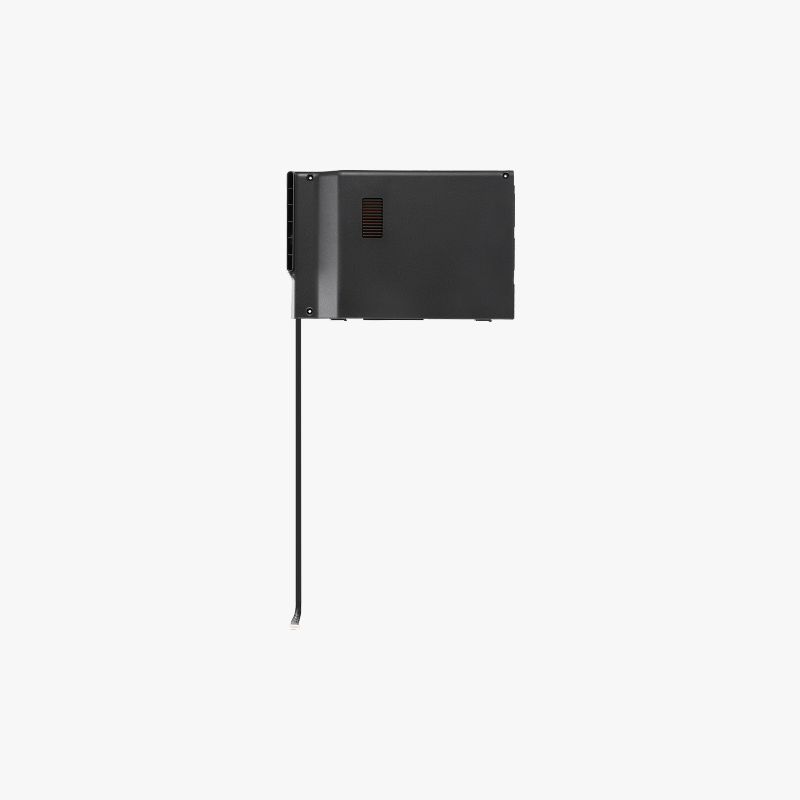

Unidad de conmutación de flujo de aire adaptativo
Un componente instalado en el lado derecho de la cámara de la impresora que cambia el modo de circulación de aire y ayuda a enfriar los componentes.
Cuándo usar esta guía
- Falla del mecanismo de conmutación
- Falla del ventilador de enfriamiento
- Mal funcionamiento de otros componentes
Herramientas y materiales necesarios
- Llave Allen H2.0
- Nueva unidad de conmutación de flujo de aire adaptativo
Aviso de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar ni presionar ningún cable expuesto, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de soporte para recibir asistencia.
Tips de instalación:
- Al sacar o instalar el conjunto del interruptor de flujo de aire adaptativo, hay que ajustar la altura de la cama caliente.
- Al sacar o poner los tornillos, poné la cama caliente a media altura.
- Al sacar o instalar el conjunto del interruptor de flujo de aire adaptativo, bajá la cama caliente hasta el fondo de la impresora.

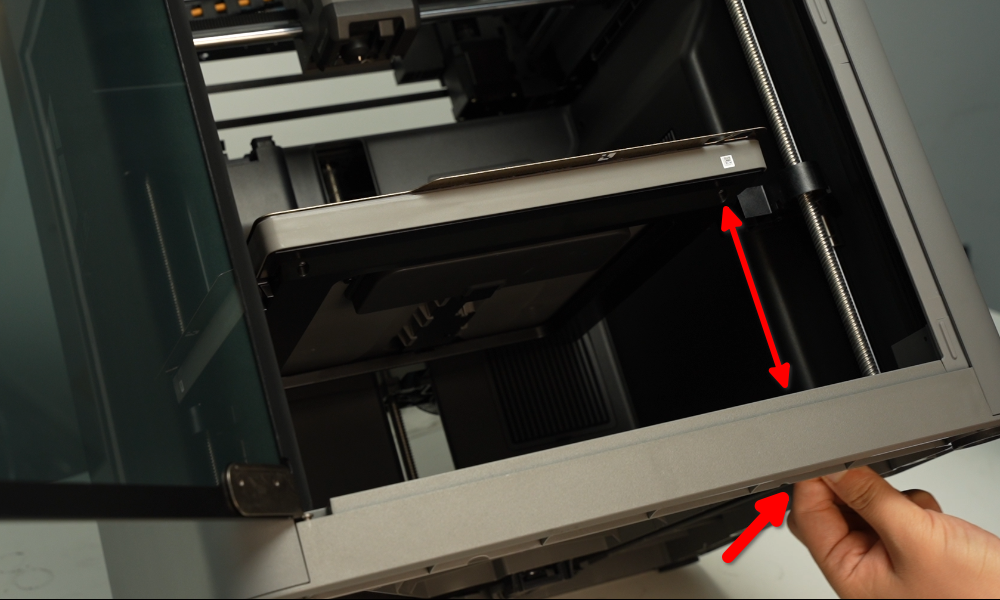

- Como se muestra en la imagen de abajo, la cama caliente se puede ajustar tirando de la correa del eje Z.
Cómo sacar la unidad de conmutación de flujo de aire adaptativo

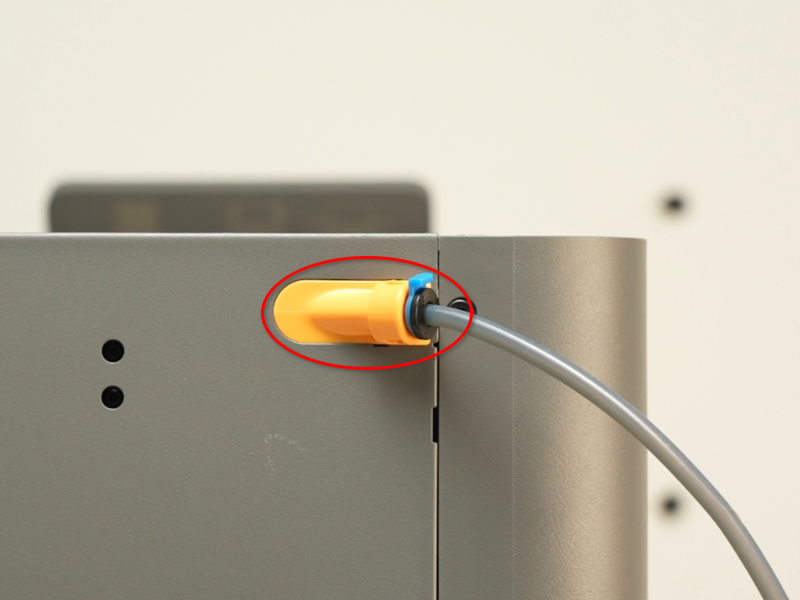

Paso 1: Sacar el soporte del tubo de PTFE
Fijate en las instrucciones para Reemplazar el soporte del tubo de PTFE para sacar el soporte del barril.

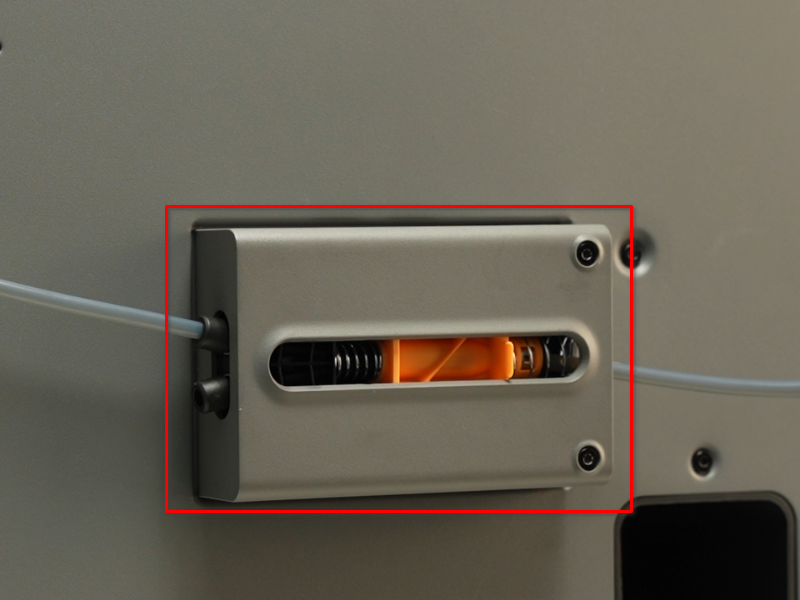

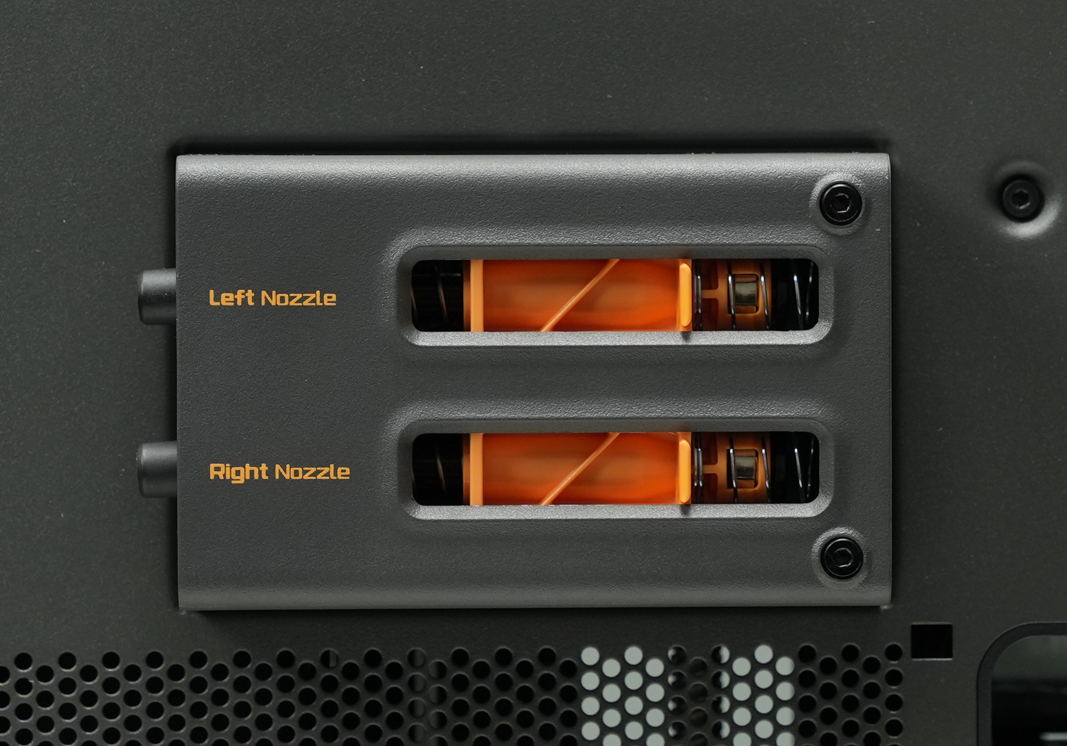

Paso 2: Sacar el buffer de filamento
Consultá la Wiki correspondiente a tu modelo de impresora para sacar el buffer de filamento:
- P2S
- X2D

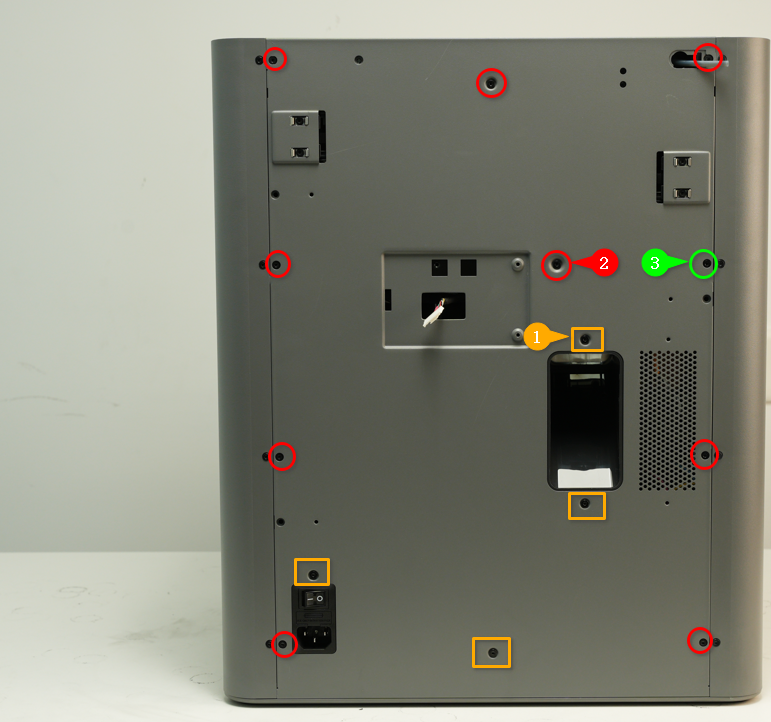

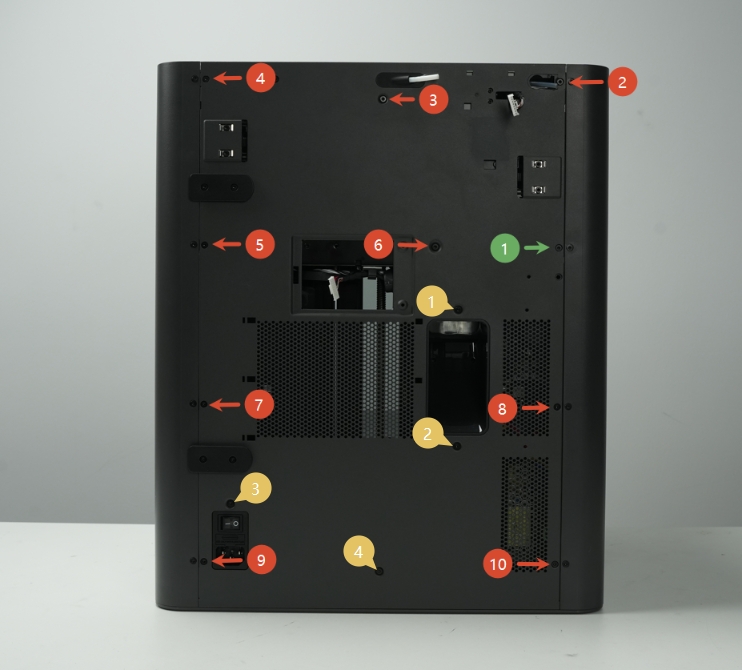

Paso 3: Sacar el panel trasero
Consultá la Wiki correspondiente a tu modelo de impresora para sacar el panel trasero:
- P2S
- X2D
Paso 4: Sacar la unidad de conmutación de flujo de aire adaptativo

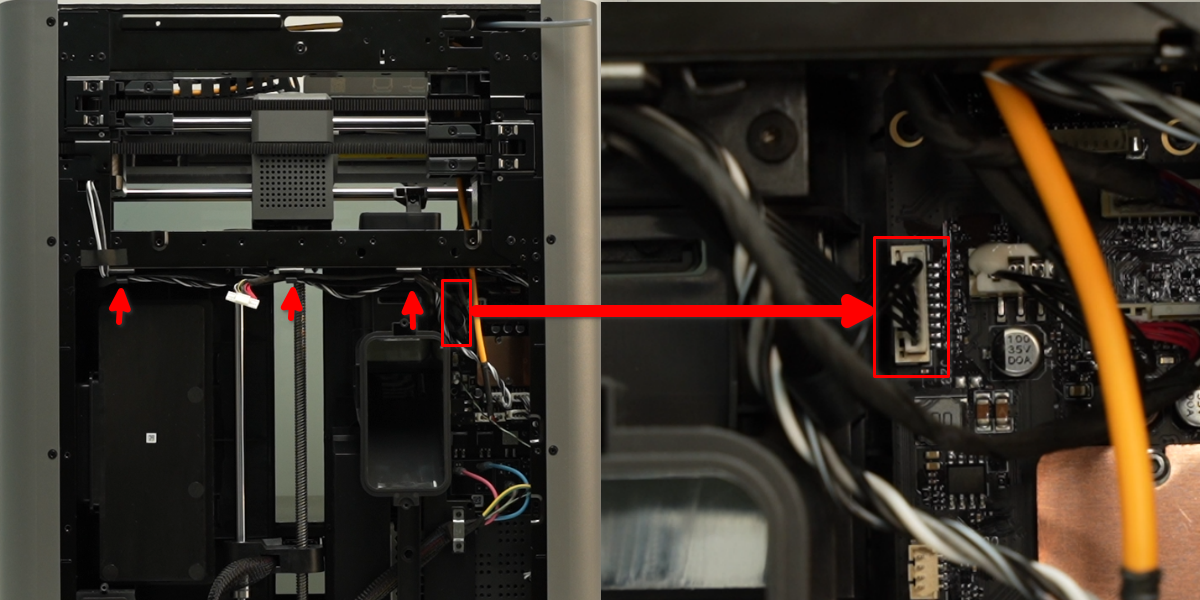

Presioná el clip del conector para desconectar el cable de la placa MC, luego sacá el cable de los tres clips del travesaño uno por uno.

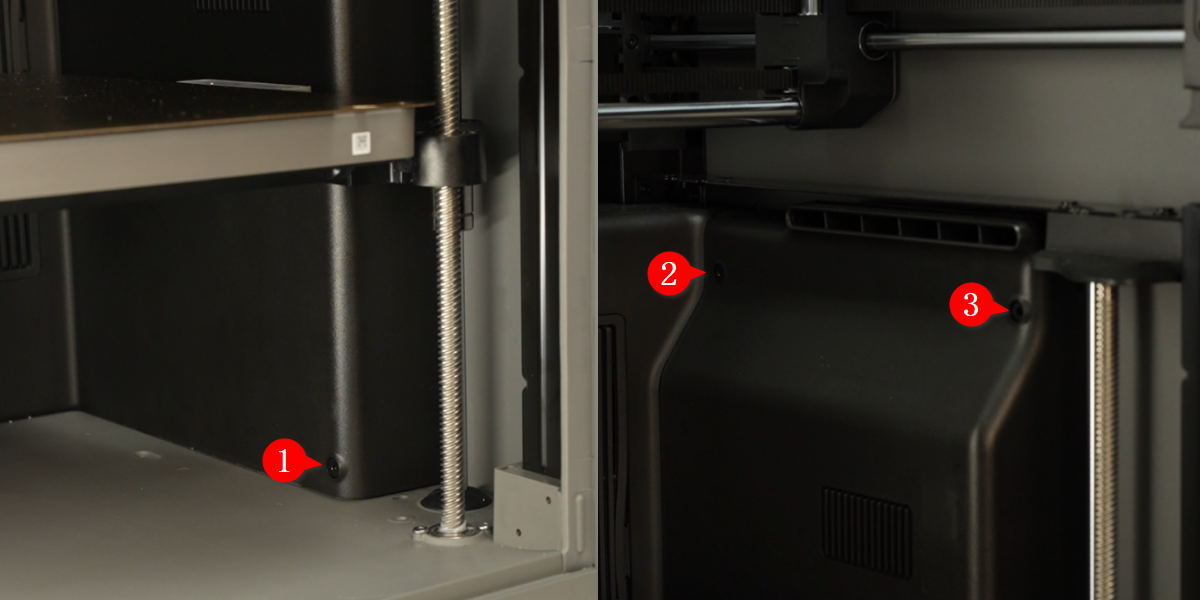

Ajustá la cama caliente aproximadamente a media altura usando la correa del eje Z. Después, usá una llave Allen H2.0 para sacar los tres tornillos.

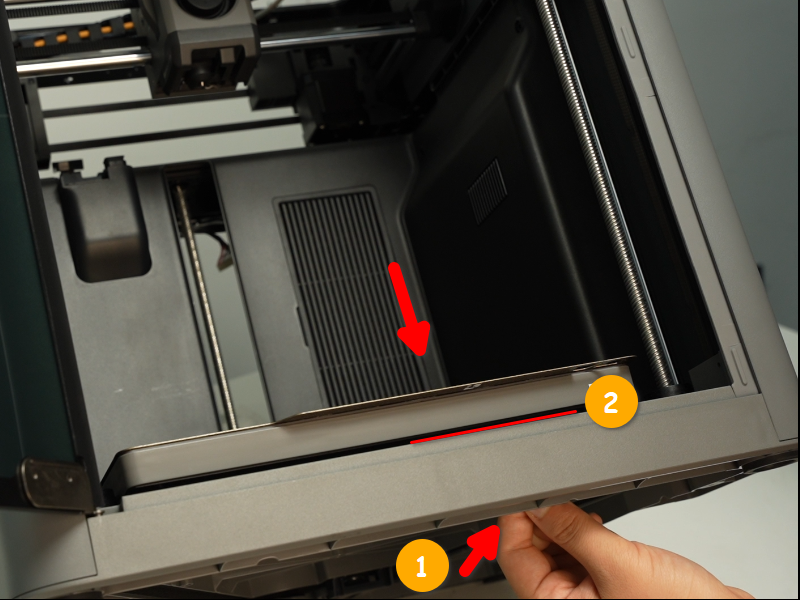

Tirá de la correa del eje Z para bajar la cama caliente hasta el fondo.

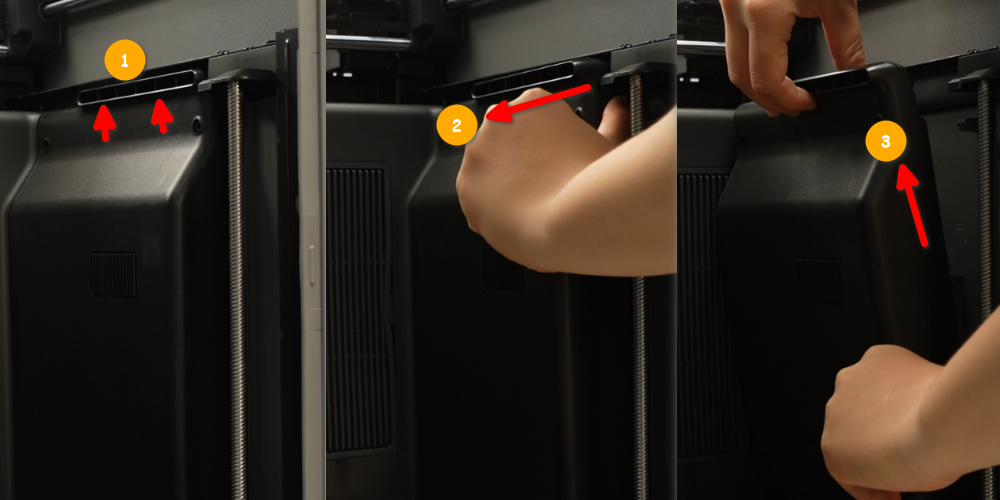

Levantá suavemente la unidad de conmutación hacia arriba para aflojarla, luego hacé palanca para abrir la unidad de conmutación de flujo de aire adaptativo, levantala diagonalmente hacia arriba y retirala.
Instalar la unidad de conmutación de flujo de aire adaptativo
Paso 1: Instalar la unidad de conmutación de flujo de aire adaptativo

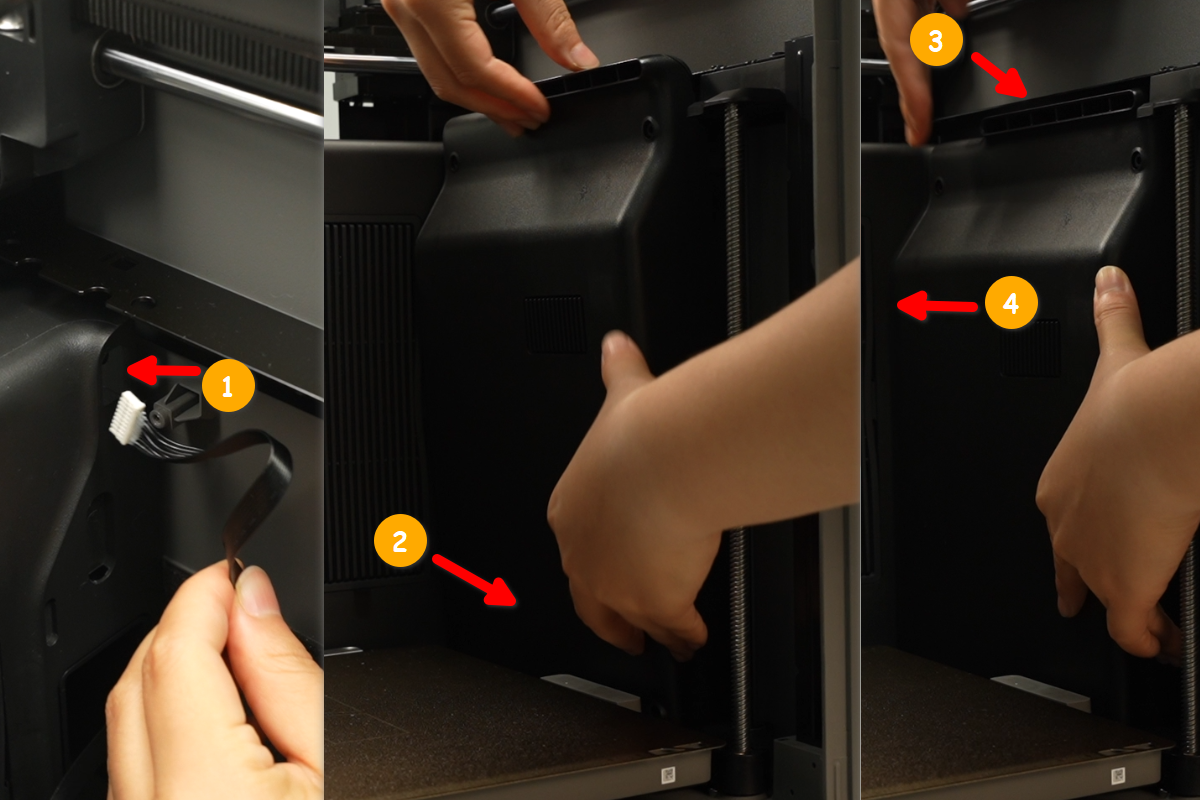

Pasá el cable por el agujerito entre el revestimiento y el panel lateral. Después, instalá la parte inferior de la unidad de conmutación de flujo de aire adaptativo en la base, posicioná la parte superior hacia el travesaño y empujala hacia la parte trasera de la impresora hasta que el conjunto esté totalmente en contacto con el revestimiento.
Incliná la impresora y tirá de la correa del eje Z para subir la cama caliente hasta la posición media.
Usá una llave Allen H2.0 para ajustar los tres tornillos.
Asegurá los cables en los tres clips de cable del travesaño de izquierda a derecha, luego reconectalos a los conectores de la placa MC.
Paso 2: Instalar el panel trasero
Consultá la Wiki correspondiente a tu modelo de impresora para instalar el panel trasero:
- P2S
- X2D
Paso 3: Instalar el buffer de filamento
Consultá la Wiki correspondiente a tu modelo de impresora para instalar el buffer de filamento:
- P2S
- X2D
Paso 4: Instalar el soporte del tubo de PTFE
Fijate en las instrucciones de Reemplazo del soporte del tubo de PTFE para instalarlo.
Verificación de funcionamiento
- Encendé la impresora.
- Operá la pantalla.
- Confirmá que el modo de ciclo se pueda cambiar normalmente.
Notas finales
Esperamos que esta guía te haya brindado un soporte claro y práctico. Si el problema sigue sin resolverse, por favor enviá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu pedido y te dará asistencia detallada.
También podés visitar Bambu AI, que puede responder al instante preguntas comunes y darte una guía operativa.
