Esta es una guía paso a paso para reemplazar el tensor de la correa del eje Z en la P2S.
Tensor de la correa del eje Z

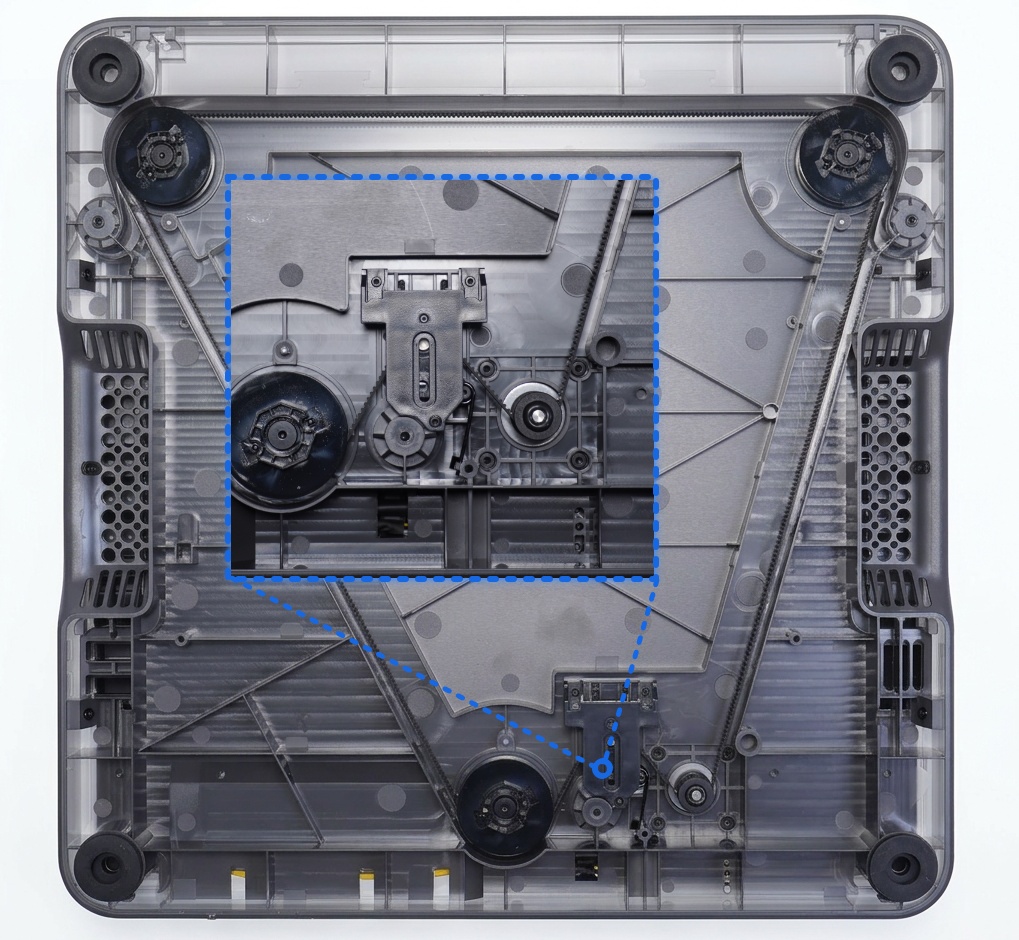

El tensor de la correa del eje Z es un mecanismo que asegura la tensión adecuada en la correa del eje Z, la cual conecta el motor del eje Z con los tres lead screws que mueven el eje Z hacia arriba y abajo al unísono.
Cuándo usar esta guía
- El tensor hace un ruido anormal que no se soluciona con lubricación.
- Falla en el rodamiento de la polea loca del tensor.
Herramientas y materiales necesarios
- Llave hex H2.0
- Llave hex H1.5
- Nuevo tensor del eje Z
Aviso de seguridad
¡IMPORTANTE!
Siempre apagá y desconectá la impresora antes de realizar tareas de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daños a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté prendida, usá guantes aislantes por seguridad y tené especial cuidado de no apretar, dañar o presionar cables expuestos, conectores o placas de circuito. Además, el nozzle puede estar extremadamente caliente, así que nunca lo toques con la piel descubierta.
Si tenés alguna duda o inquietud relacionada con lo anterior o con los pasos de esta guía, por favor abrí un nuevo ticket en nuestra página de Soporte para recibir asistencia.
Explicación de los cambios en el tensor de la X2D
Debido a la adición de la función de temperatura activa de la cámara en la X2D, la base de la impresora puede experimentar una ligera deformación física en entornos de alta temperatura. Para asegurar que el eje Z pueda hacer el home normalmente y evitar una resistencia al movimiento anormal a diferentes temperaturas, la X2D eliminó los tornillos de bloqueo en el tensor, permitiendo que adapte dinámicamente la tensión de la correa según la temperatura ambiente. Por lo tanto, la correa del eje Z en la X2D no requiere ajustes de tensión adicionales durante el uso diario.
Desmontaje del tensor de la correa del eje Z
Paso 1: Bajá la cama caliente

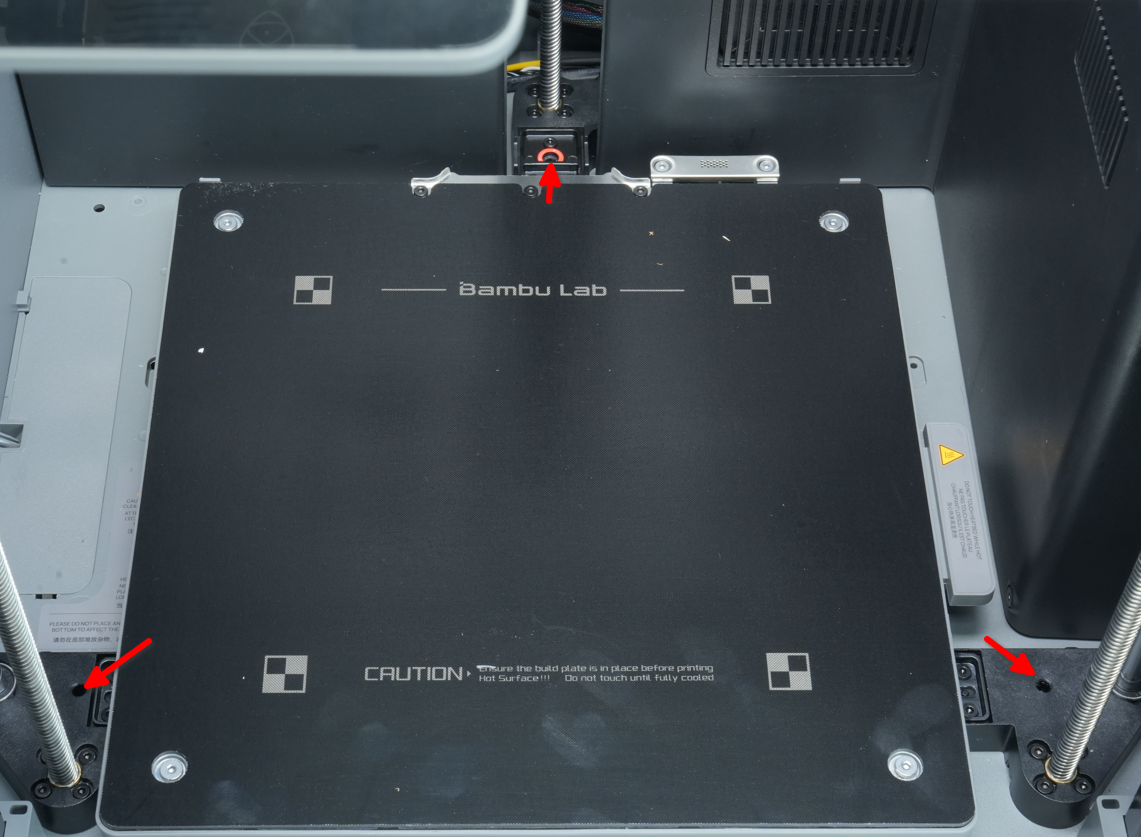

Usando la pantalla de la impresora, bajá la cama caliente por completo hasta el fondo de la enclosure.
Después, usá la llave hex H2.0 para instalar los 3 tornillos que sujetan la cama caliente (los mismos que se sacaron durante el desembalaje). Apagá la impresora y desconectala de la corriente.

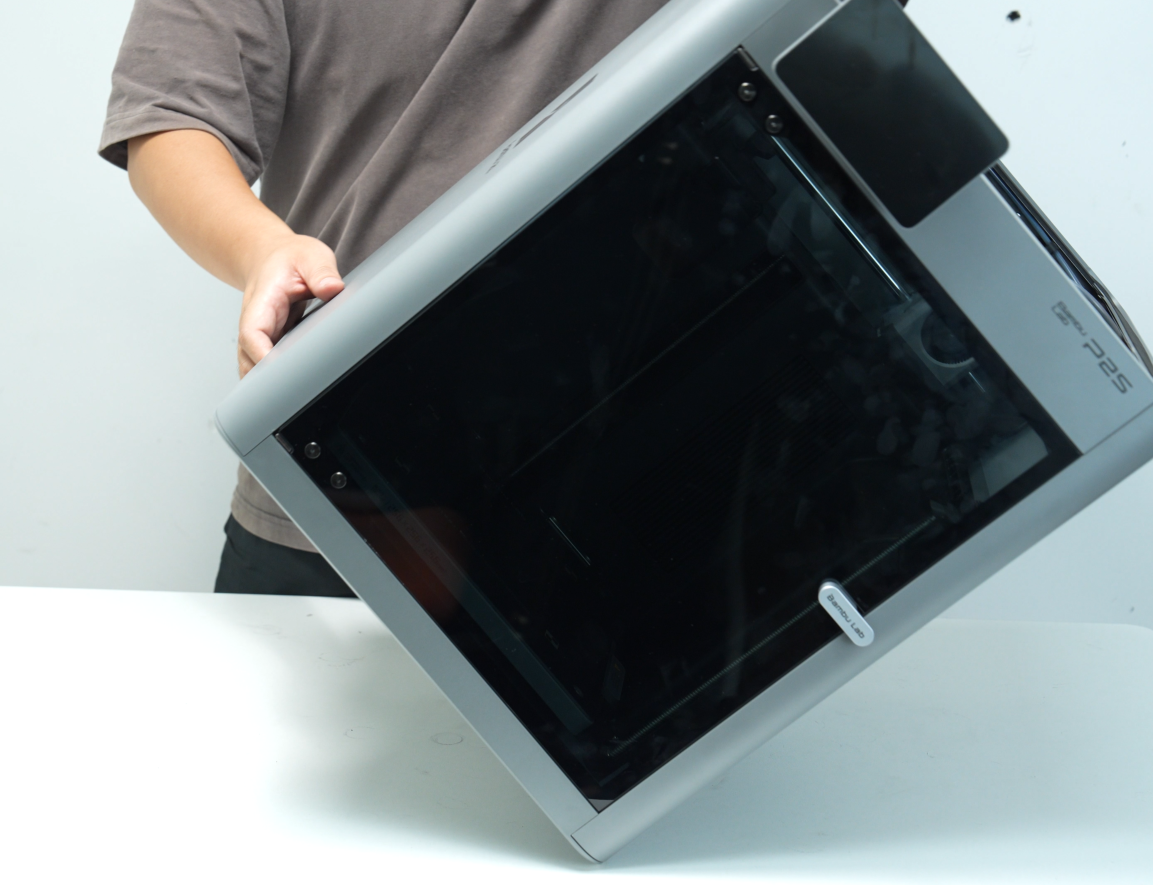

Paso 2: Poné la impresora de costado
Primero, sacá la tapa de vidrio superior. Luego, recostá suavemente la impresora de costado.
No debería ser necesario poner la impresora boca abajo, pero tené en cuenta que si lo hacés sin sacar la pantalla, la vas a romper. Por favor, consultá "Reemplazo de la pantalla".
Paso 3: Sacá los tornillos

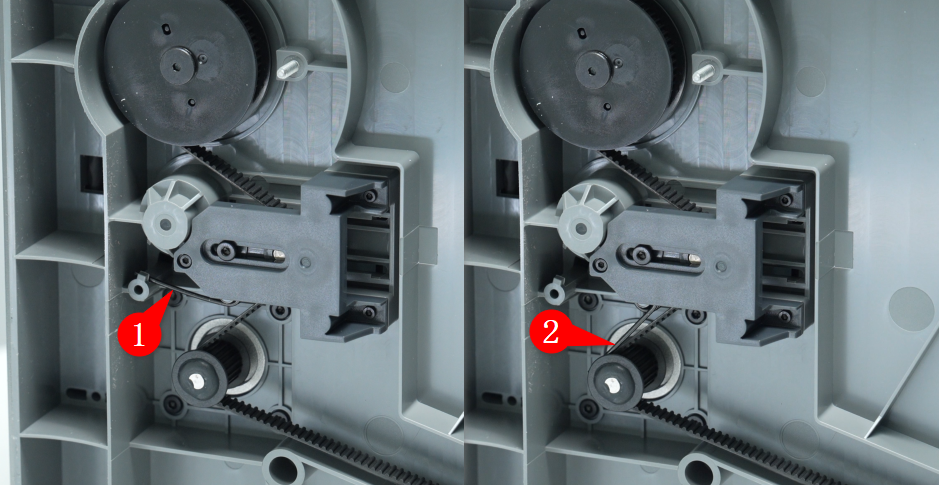

Empujá el resorte de torsión hacia arriba y por encima de su soporte plástico para liberar la tensión.

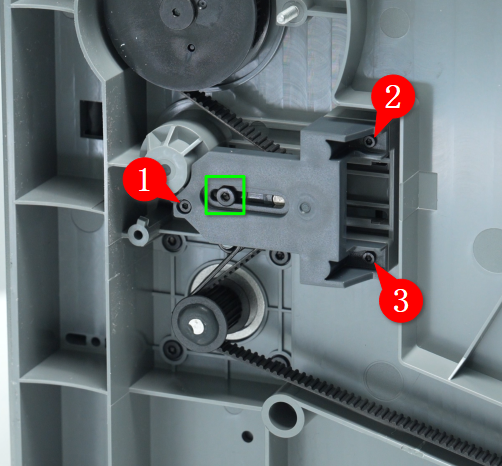

Luego, sacá los tres tornillos que sujetan la tapa de la polea tensora con una llave H1.5. Después, sacá el único tornillo del tensor (indicado con el recuadro verde en la imagen de abajo) con la llave hex H2.0.
Retirá la tapa de la polea tensora.
Retirá el resorte de torsión del tensor de la correa del eje Z.
Paso 4: Sacá el tensor de la correa del eje Z
Sacá la correa del eje Z de alrededor del tensor.
Mové el tensor hasta el final del riel para retirar el tensor mismo.

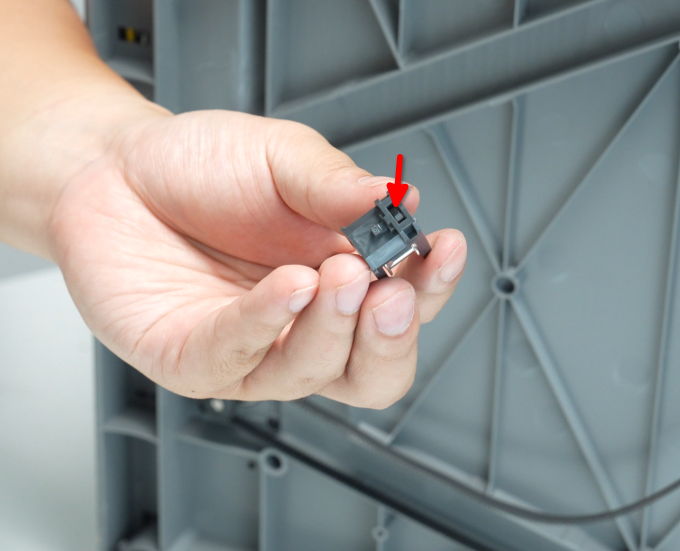

Tené cuidado de no perder la tuerca que se encuentra dentro del tensor.
Instalación del tensor de la correa del eje Z
Paso 1: Instalá el tensor de la correa del eje Z

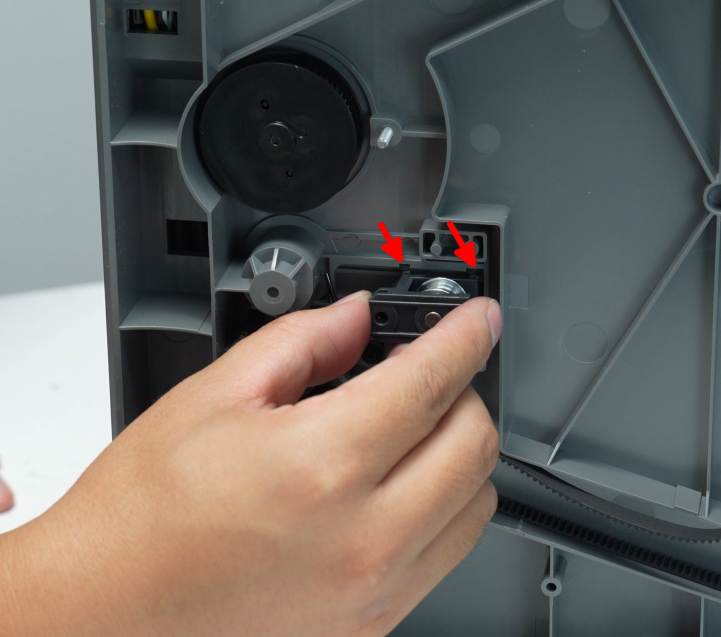

Confirmá que la tuerca siga en su ranura dentro del tensor y calzá el tensor a través de las aberturas.
Deslizá el tensor hacia la parte trasera de la impresora para que quede retenido.
Paso 2: Instalá el resorte de torsión

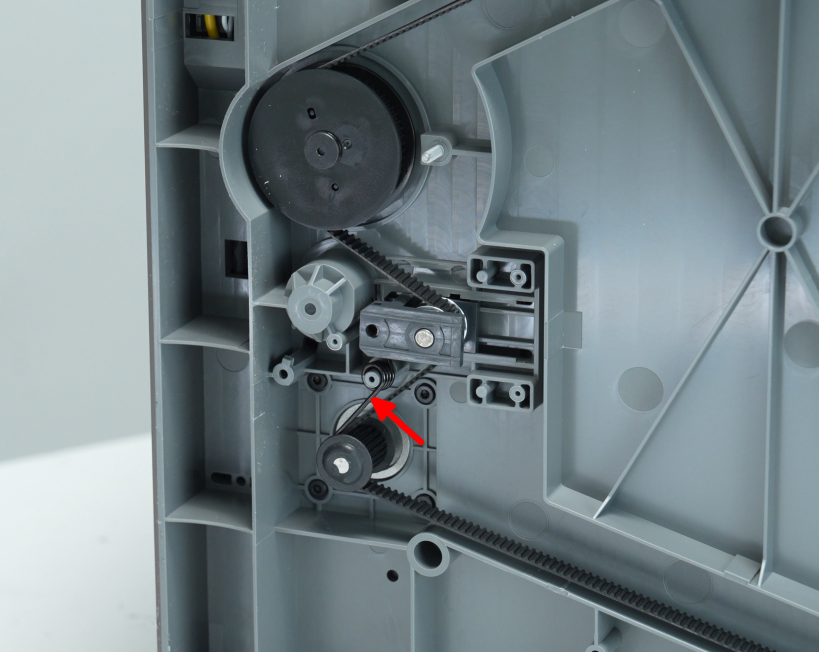

Instalá el resorte de torsión en su montura. El lado más largo del resorte debe quedar a la izquierda, como se muestra en la imagen de abajo.

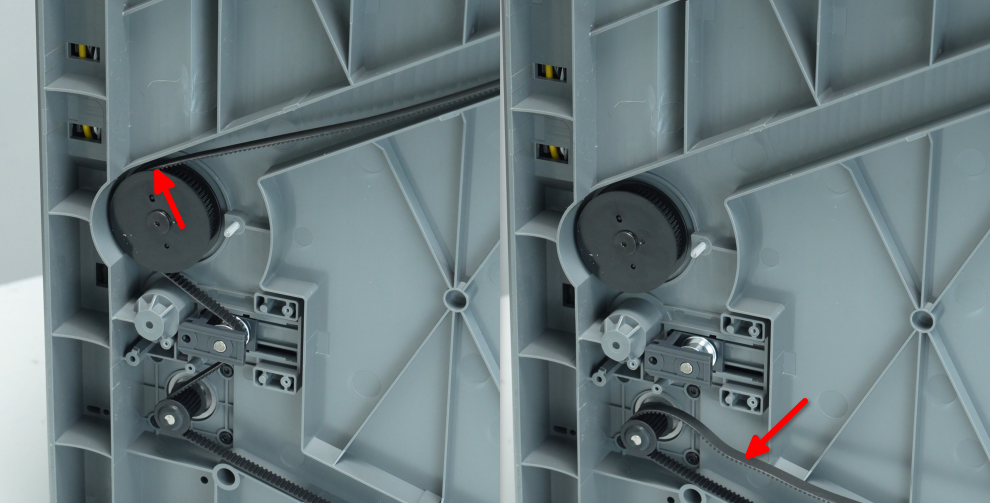

Volvé a pasar la correa del eje Z a través de los engranajes y el tensor como se muestra abajo.

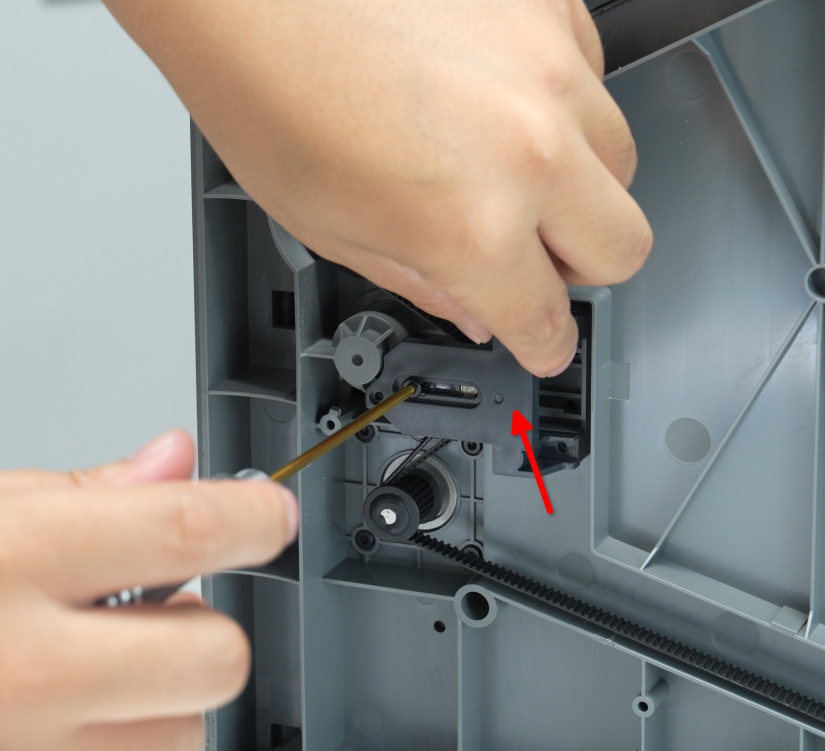

Instalá la tapa del tensor, usando la llave hex H1.5 para ajustar sus tres tornillos. Instalá el tornillo de tensión más grande usando la llave hex H2.0, pero no lo ajustes (esperá al paso 4 de abajo).
Volvé a poner el extremo largo del resorte de tensión en su lugar en la montura.
Paso 3: Sacá el bloqueo del deslizador Z
Poné la impresora derecha.

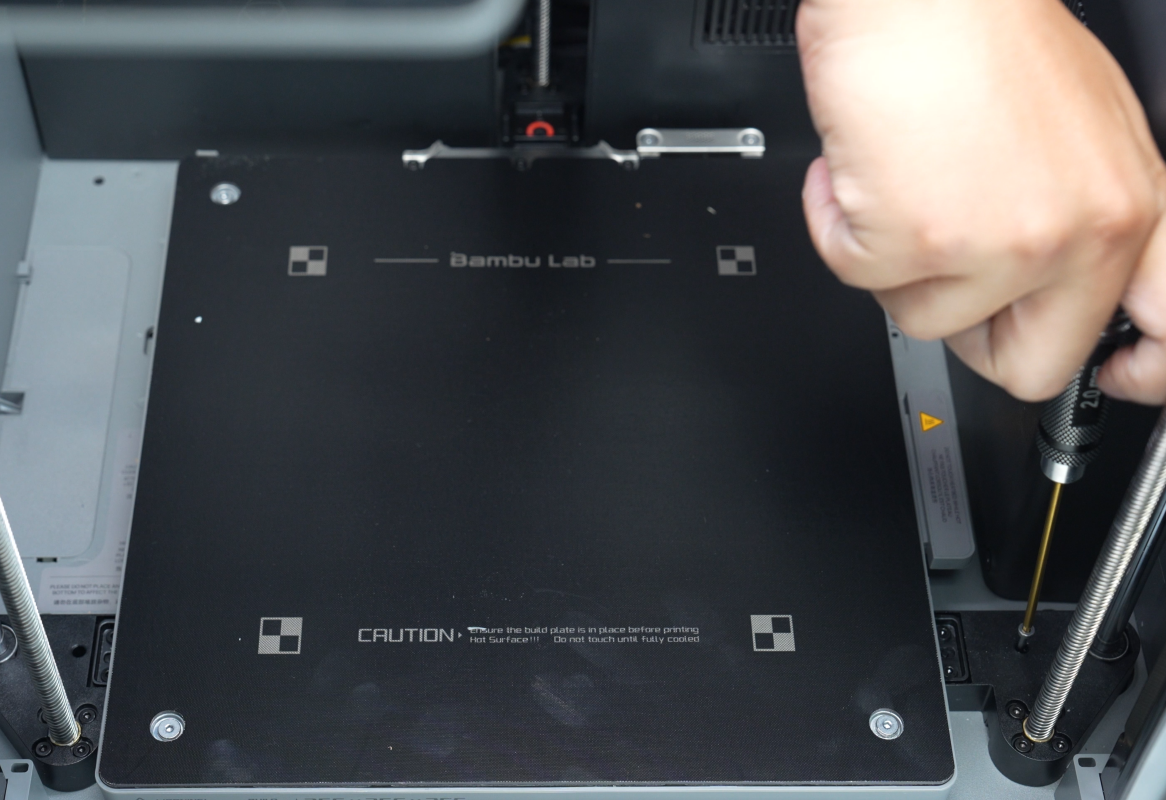

Usá la llave hex H2.0 para sacar los tres tornillos que aseguran la cama caliente en su lugar.
Paso 4: Tensioná la correa del eje Z

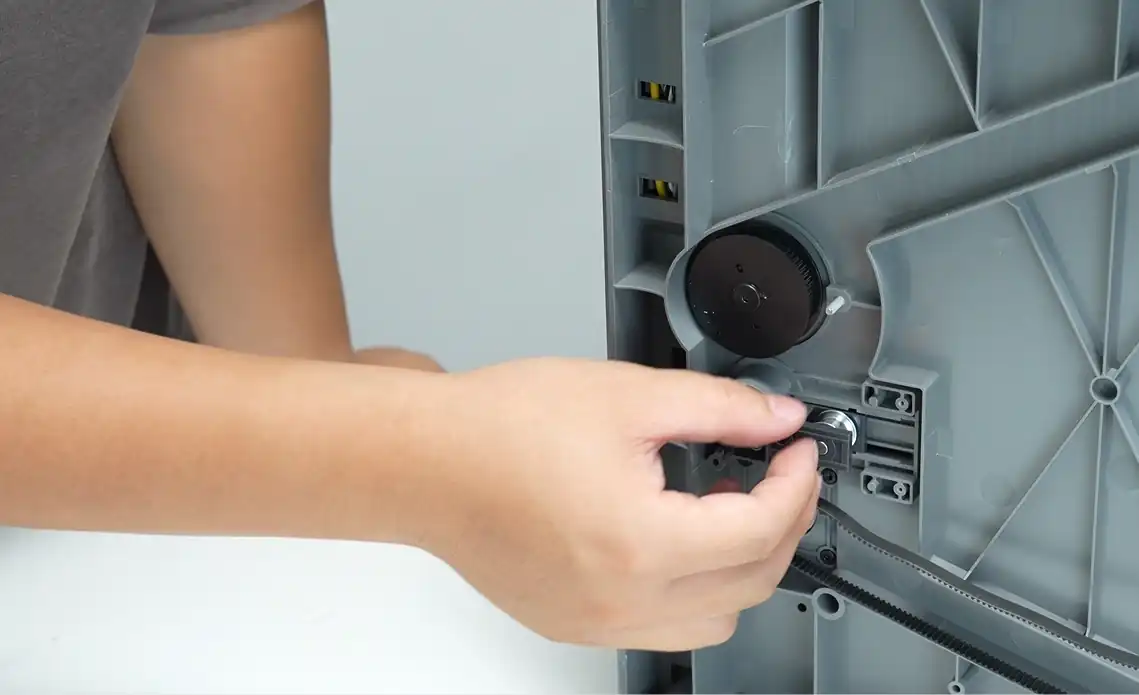

Recostá la impresora de costado otra vez y tirá de la correa del eje Z hacia adelante y atrás para confirmar que se mueva suavemente. Luego, ajustá el tornillo del tensor.
Verificación del éxito
Conectá la impresora, prendela y corré la calibración de la impresora. Si no se reportan errores, el reemplazo se realizó con éxito.
Notas finales
Esperamos que esta guía te haya brindado un apoyo claro y práctico.
Si el problema persiste, por favor enviá un ticket de soporte e incluí tus registros (logs) recientes de la impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico revisará tu solicitud y te brindará asistencia detallada.
También podés visitar Bambu AI, que puede responder instantáneamente preguntas comunes y ofrecerte orientación operativa.
