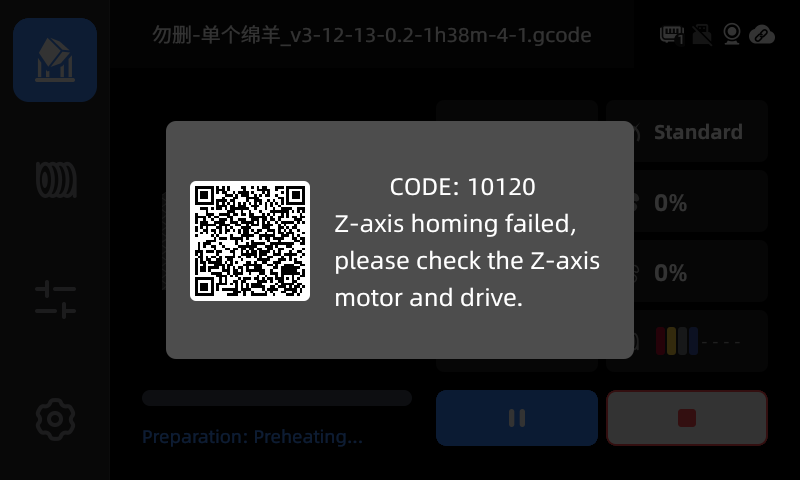

Este artículo te explica cómo solucionar el código de error 10120, que indica una falla en el homing del eje Z de tu impresora. Vas a necesitar algunas herramientas básicas para revisar los tornillos de la cama caliente, las conexiones y el estado del motor. Seguí este paso a paso para encontrar el problema y dejar la máquina funcionando.
1. Herramientas necesarias
- Llave Allen S2.0
- Llave Allen S2.5
- Multímetro universal
2. Revisá la cama caliente
Si la pantalla te tira este error justo después de recibir la impresora, fijate si los tres tornillos que fijan la cama caliente se aflojaron durante la instalación. Si no es así, usá la llave Allen S2.5 para sacar los tres tornillos que la sostienen.
3. Revisá el cable del motor del eje Z
Paso 1: Apagá la impresora
Bajá el eje Z hasta el fondo, después apagá la impresora y desconectá la fuente de alimentación para trabajar seguro.
Paso 2: Sacá la tapa trasera de la impresora

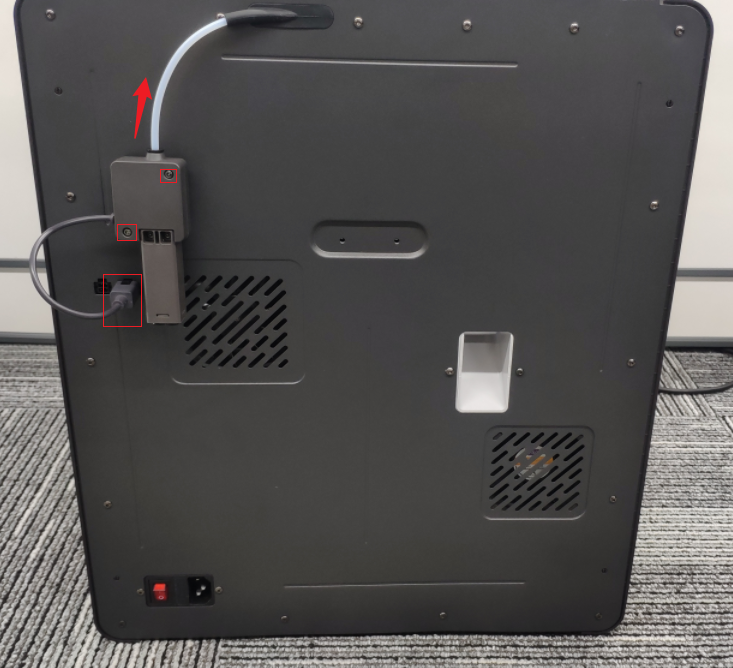

(1) Primero desconectá el cable del sensor de filamento, después usá la llave Allen S2.0 para sacar los dos tornillos que lo fijan y retiralo. Por último, sacá el tubo de teflón.

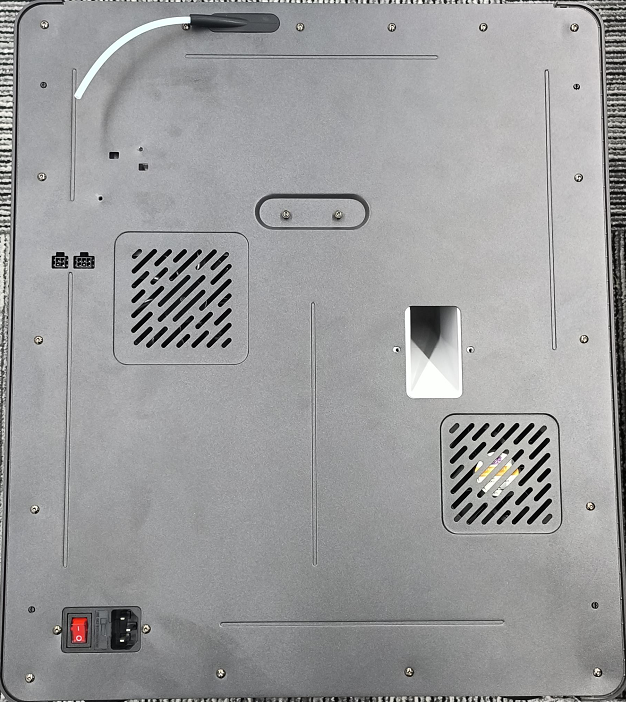

(2) Usá la llave Allen S2.0 para aflojar todos los tornillos de la tapa trasera y sacala.

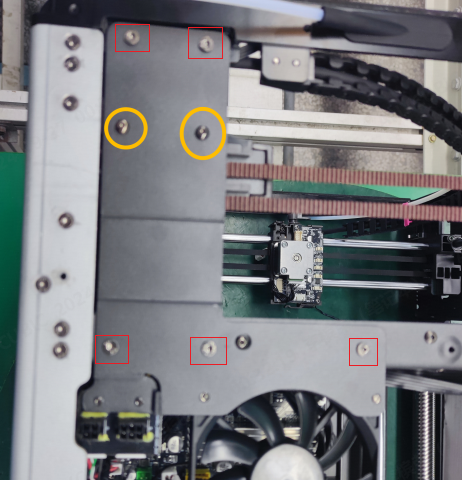

Paso 3: Sacá la chapa de fijación del ventilador
Usá la llave Allen S2.0 para aflojar los cinco tornillos de la chapa de fijación del ventilador y retirala.

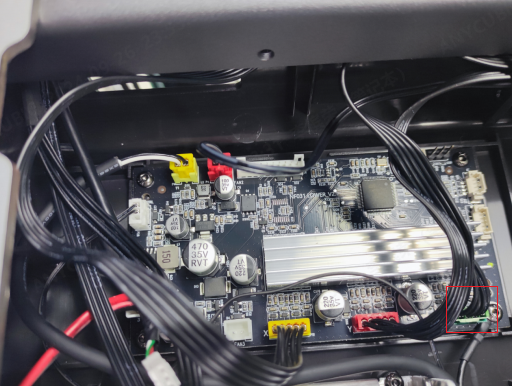

Paso 4: Volvé a conectar el cable del motor del eje Z
Después de sacar la chapa, fijate si la conexión del motor del eje Z en la placa base está floja y volvé a enchufar el cable.
Paso 5: Medí la conexión del motor del eje Z

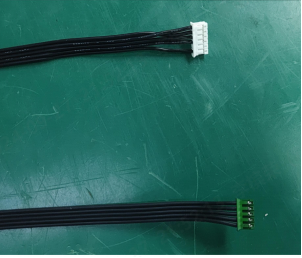

Si la impresora sigue tirando este error después de sacar y volver a conectar el cable, puede que esté dañado. Desconectá el cable de la placa base, poné el multímetro en la función de continuidad (chicharra) y medilo. Si no suena, vas a tener que cambiar el cable del motor por uno nuevo.

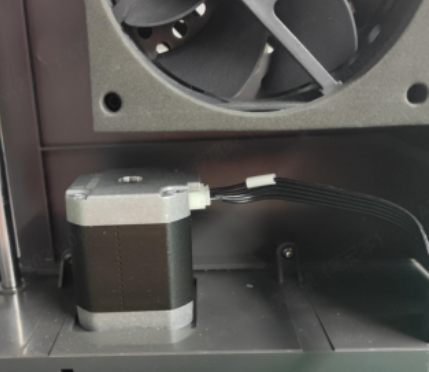

4. Revisá el motor del eje Z
Si el cable está bien, poné el multímetro en continuidad y medí el motor del eje Z. Si no suena, el motor está dañado; buscá la guía de reemplazo del motor del eje Z para Kobra S1 para cambiarlo.

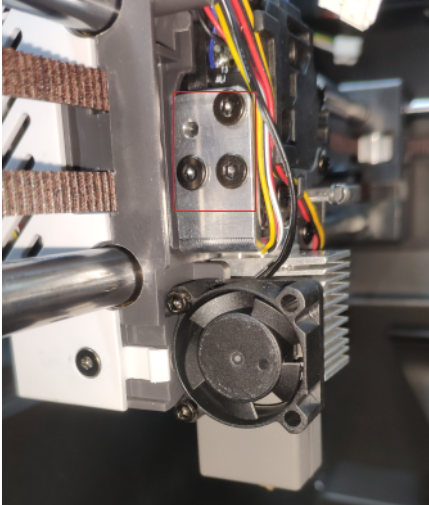

5. Revisá la galga extensiométrica
Si el motor del eje Z no tiene problemas, tenés que revisar la galga extensiométrica. Sacá la carcasa del cabezal de impresión y fijate si el cable en la placa adaptadora está flojo o deformado. Si la galga está dañada, cambiala por una nueva.
Galería de referencia
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
