Si te saltó el error 11530 en tu ACE 2 Pro, es porque el sistema detectó una anomalía en la placa de calentamiento PTC y frenó el secado por seguridad. Mirá esta guía para revisar las conexiones o cambiar la pieza si hace falta.
1. Volver a conectar el cable de la placa de calentamiento PTC
Paso 1: Apagar el ACE 2 Pro
Antes de empezar a desarmar, por favor apagá el ACE 2 Pro y desconectalo de la corriente para laburar tranquilo y sin riesgos.
Paso 2: Desarmar el ACE 2 Pro

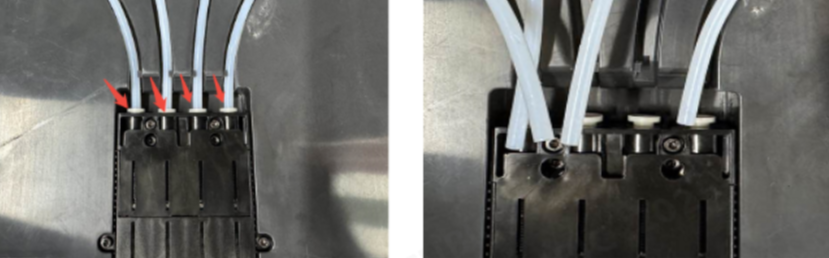

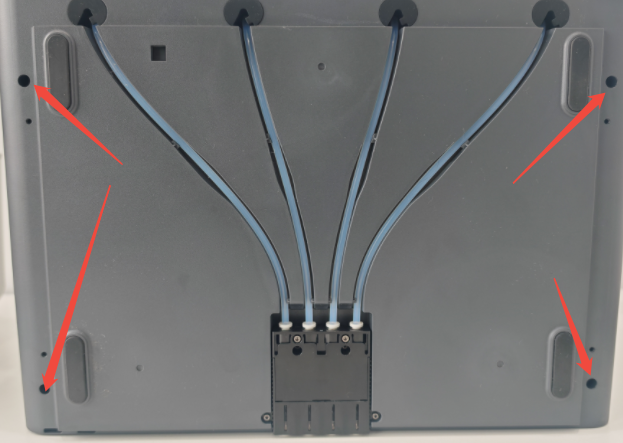

1. Presioná el conector rápido del mecanismo de buffer para sacar el tubo PTFE, después usá una llave Allen H2.0 para sacar los cuatro tornillos que sujetan la carcasa inferior.

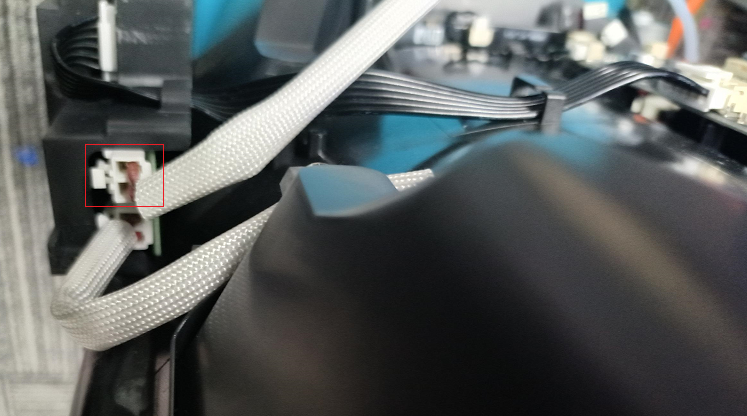

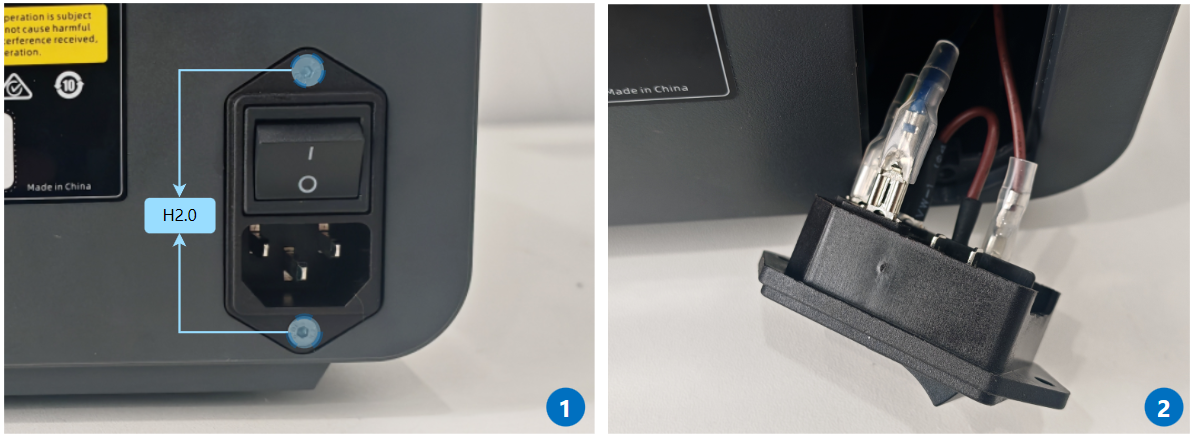

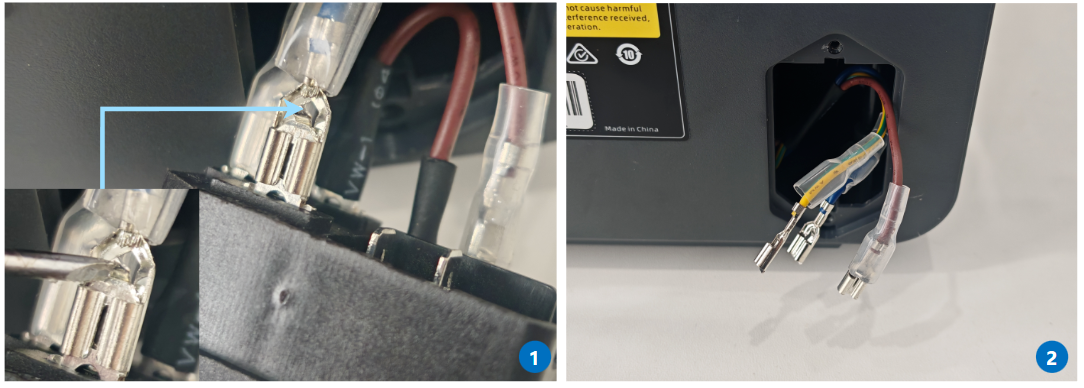

2. Usá la llave Allen H2.0 para sacar los dos tornillos que fijan el interruptor basculante y desconectá el cable. Apretá la traba y tirá del cable hacia afuera.

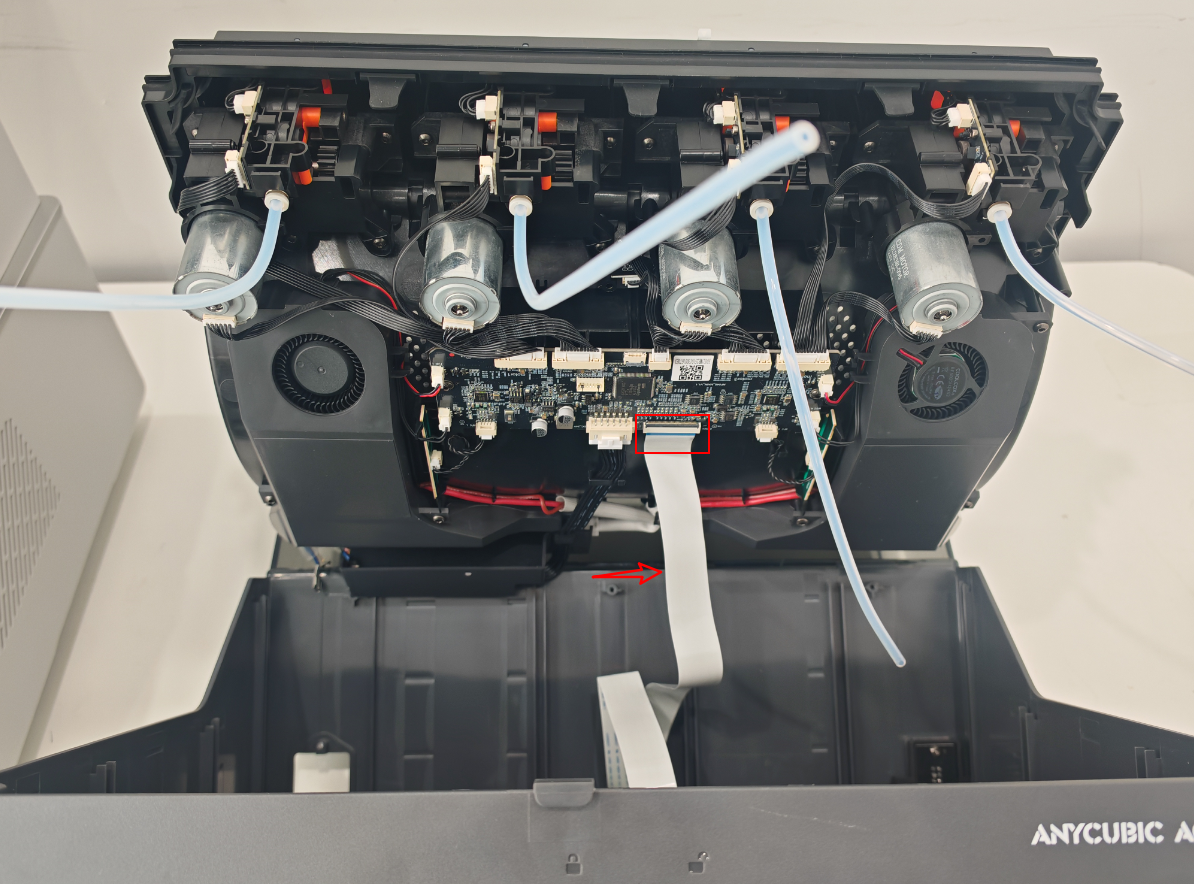

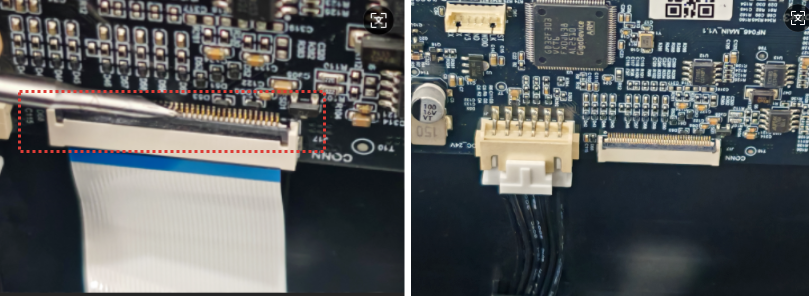

3. Desconectá el cable plano de la placa madre y retirá la carcasa interna del ACE 2 Pro.
Paso 3: Reinsertar el cable de la placa de calentamiento

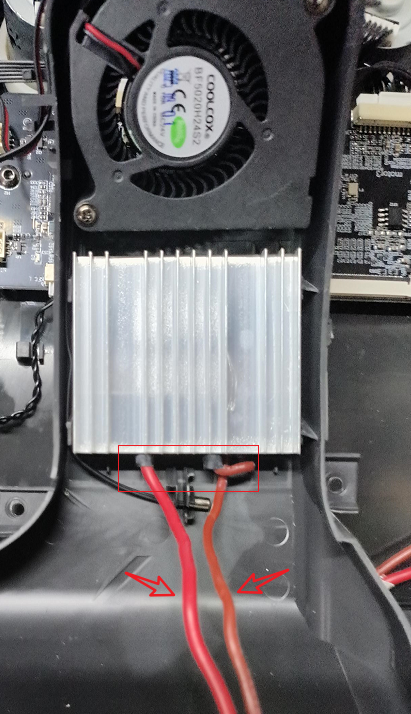

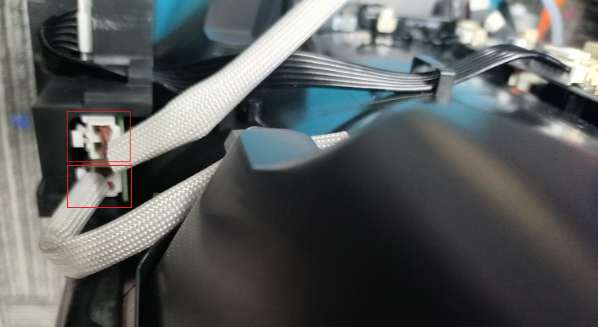

Fijate si los dos cables PTC que se ven en la imagen están flojos; desenchufalos y volvelos a conectar bien.
2. Revisar la placa de calentamiento PTC
Paso 1: Sacar el módulo del conducto de aire

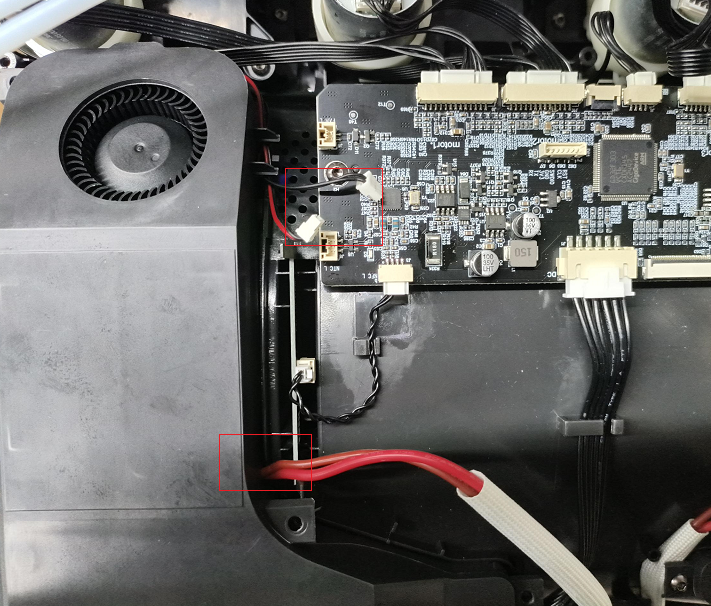

El ACE 2 Pro tiene módulos de conducto de aire a la izquierda y a la derecha. Vamos a usar el izquierdo como ejemplo: primero desenchufá el cable de la placa de calentamiento PTC que marca la imagen.

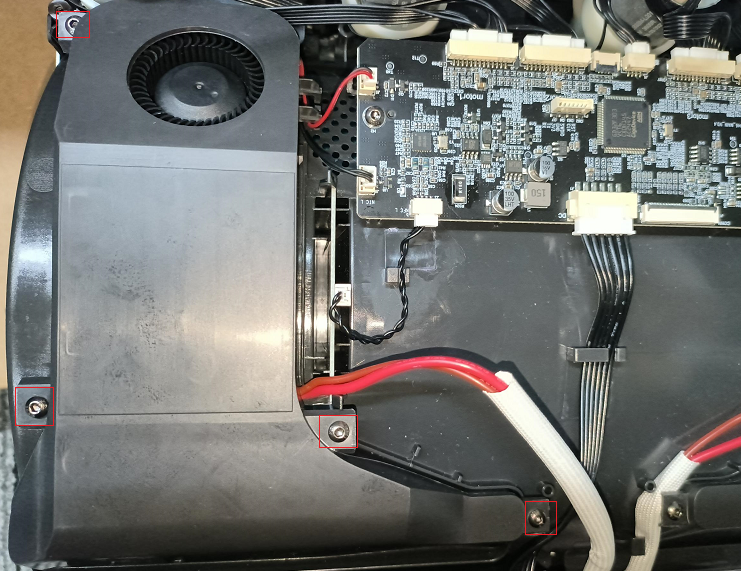

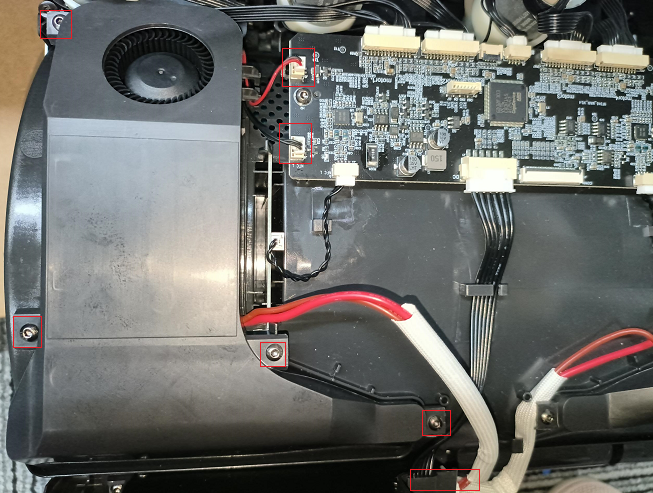

Después desconectá el cable del ventilador y el cable NTC. Usá la llave Allen H2.0 para sacar los cuatro tornillos que fijan el módulo, retiralo y dalo vuelta.
Paso 2: Controlar el cable de la placa PTC
Fijate si el cable PTC está dañado o si los puntos de soldadura de la placa de calentamiento se soltaron.
Paso 3: Cambiar la placa de calentamiento PTC
Si no encontrás ningún problema visible, cambiá la placa PTC por una nueva. Hacé palanca suavemente en la carcasa exterior del módulo hacia afuera hasta que se abra un hueco en la ranura, y ahí sacá la placa PTC.
Instalá la placa nueva alineando la ranura de un lado con el clip y trabándola en su lugar. Después presioná el otro lado de la placa para que las ranuras de ambos lados queden bien agarradas a los clips.
Paso 4: Instalar el módulo del conducto de aire
Pasá el cable de la placa PTC por la ranura del módulo y conectalo otra vez. Después reconectá el ventilador y los cables NTC correspondientes.
Ajustá los cuatro tornillos del módulo con la llave Allen H2.0. Con esto ya tenés el módulo instalado.
Paso 5: Armar el ACE 2 Pro
1. Conectá el cable plano a la placa madre y pasá el cable de alimentación y el tubo PTFE por los agujeros que corresponden.
2. Conectá el cable de energía al interruptor como se ve en la foto y ajustá los dos tornillos con la llave Allen H2.0.
3. Sacá el tubo PTFE por la ranura, instalalo en el mecanismo de buffer y terminá ajustando los cuatro tornillos de la carcasa inferior.
Galería de referencia
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
