Si tu impresora muestra el error 10409, generalmente se debe a un fallo de comunicación o una conexión floja en los componentes internos. Seguí estos pasos para revisar el cableado y verificar si el problema se soluciona con un simple ajuste. En caso de que el error persista, te explicamos cómo obtener los registros técnicos para el soporte oficial.
1. Reiniciá la impresora
Primero, probá reiniciando la impresora y fijate si el error vuelve a aparecer. Si el problema persiste, seguí los pasos detallados a continuación para controlar las conexiones del cabezal de impresión y de la placa madre.
2. Revisá el cableado de la placa del cabezal

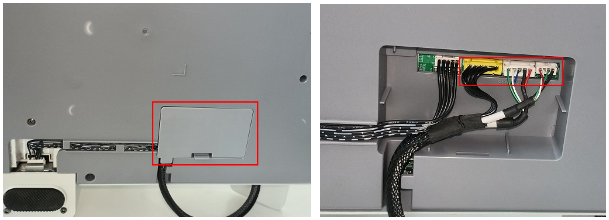

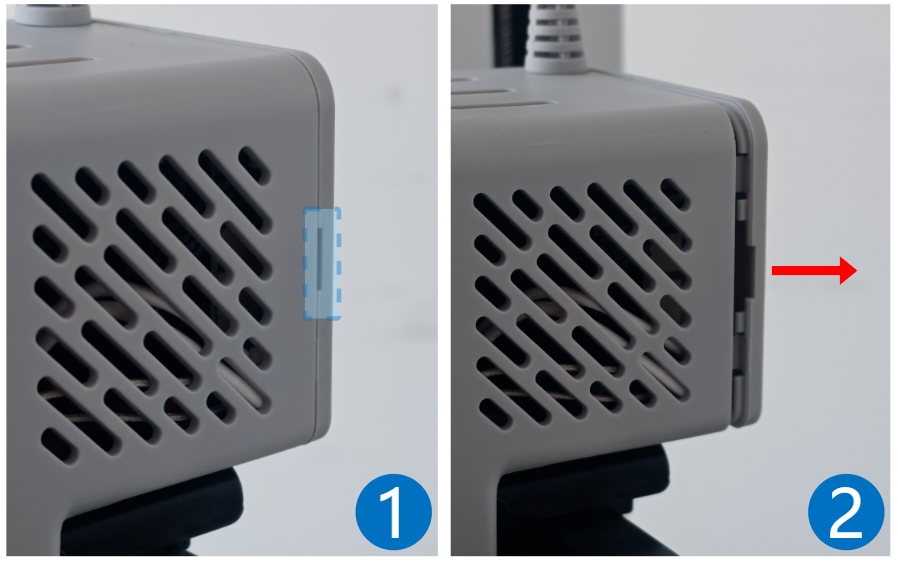

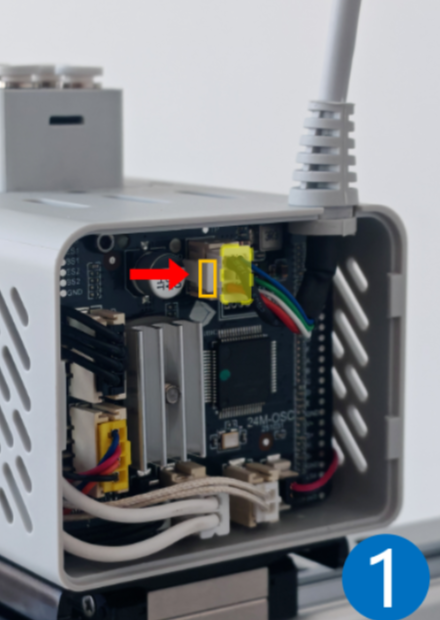

Paso 1: Apagá la impresora y desenchufala de la corriente para trabajar de forma segura. Paso 2: Ubicá la muesca en el costado del cabezal y retirá la tapa trasera. Paso 3: Verificá si los cables en la placa del cabezal están flojos y volvé a conectar el cable de señal. Paso 4: Acostá la impresora de costado para exponer la base, sacá la placa de retención y desconectá el cable de señal de la base.
3. Revisá el cableado de la placa madre

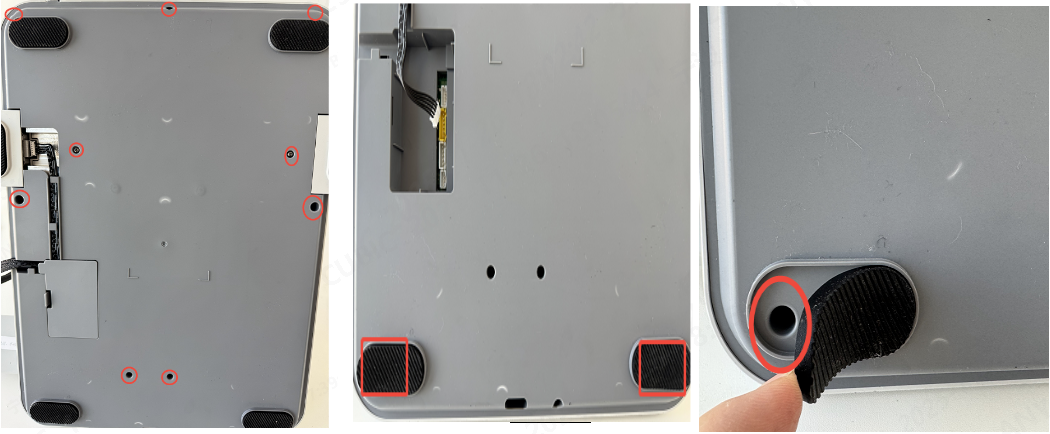

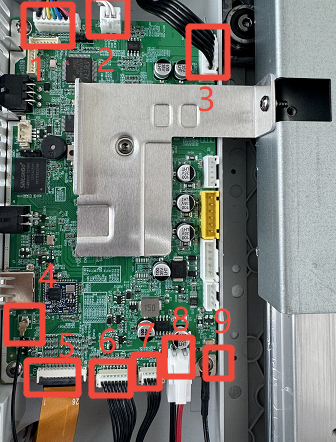

Paso 1: Retirá la tapa inferior sacando los tornillos con una llave Allen H2.0 (fijate que hay dos tornillos ocultos bajo los topes de goma delanteros). Paso 2: Controlá que no haya cables sueltos en la placa madre y volvé a conectarlos firmemente siguiendo el orden del diagrama de referencia.
4. Exportá el archivo de log

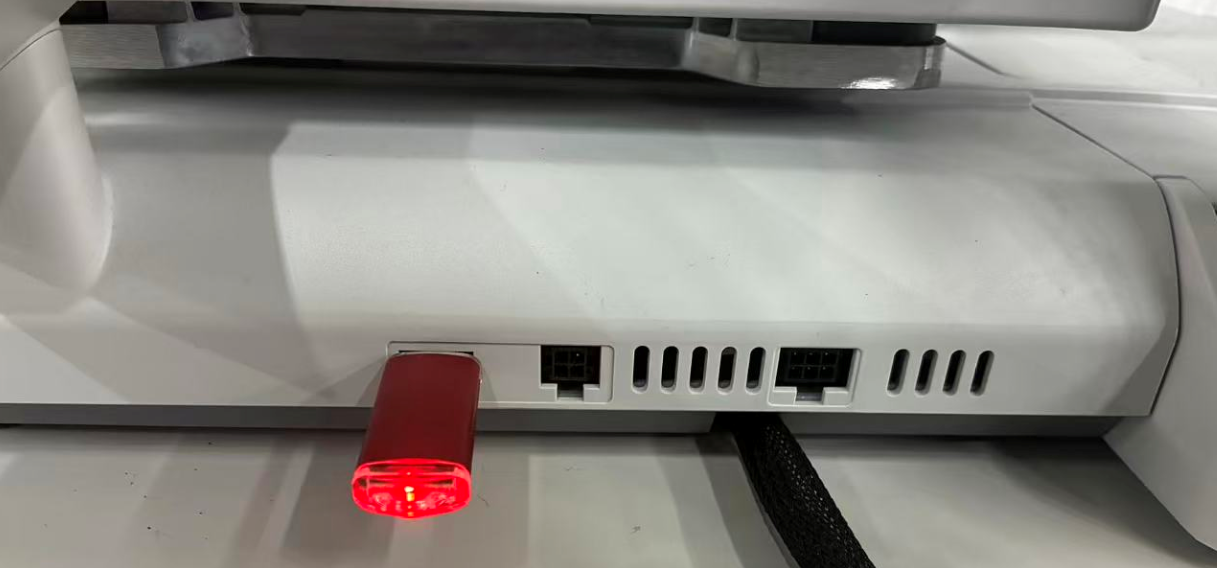

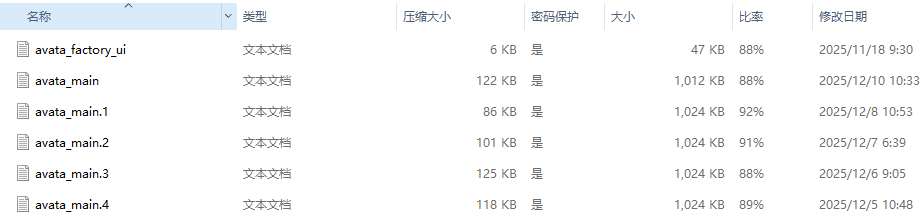

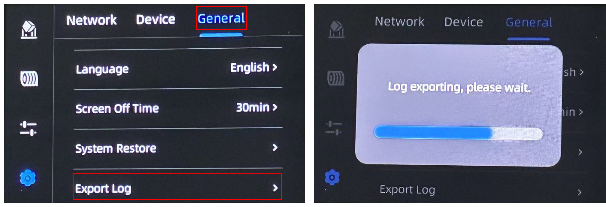

Si la máquina sigue tirando el error después de ajustar los cables, insertá un pendrive en el puerto USB del lado derecho. En la pantalla, seleccioná "General" - "Export Log" y esperá a que aparezca el mensaje de confirmación. Una vez terminado, conectá el pendrive en tu computadora y enviale el archivo comprimido AcLog al equipo de soporte para que lo analicen.
Galería de referencia
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
