Si la impresora te tira el error 10120 de falla de homing en el eje Z, significa que hay un problema de comunicación o hardware con ese motor. En esta guía te mostramos paso a paso cómo revisar el motor del eje Z y la galga extensiométrica para solucionarlo. Seguí las instrucciones con cuidado para desarmar y probar los componentes.
1. Mové el eje Z

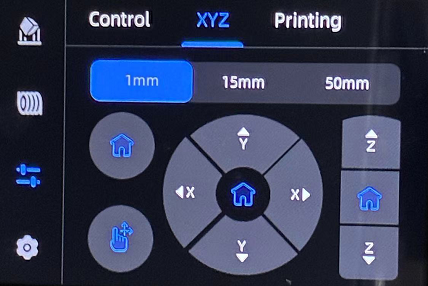

Paso 1: Mové el eje Z
Si la impresora te tira este error, primero mové el eje Z desde la pantalla táctil para fijarte si el motor del eje Z funciona bien.

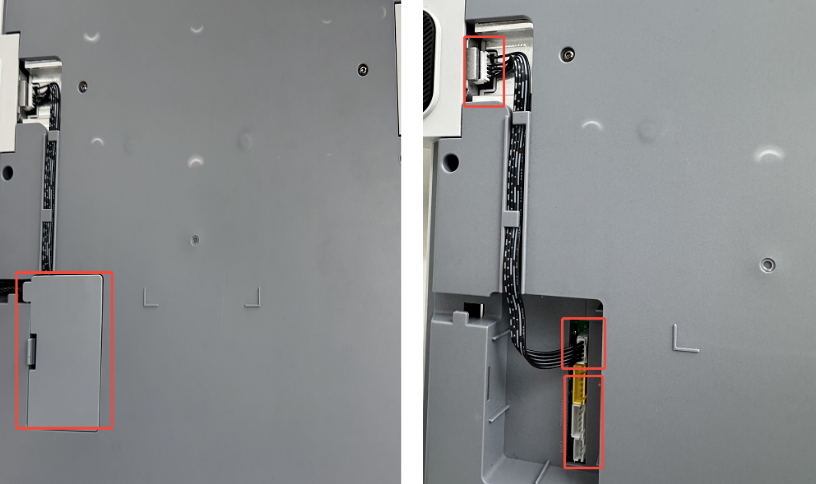

Paso 2: Volvé a conectar el cable del motor del eje Z
Si el motor del eje Z no anda bien, primero incliná la máquina, sacale la tapa y volvé a enchufar las dos puntas del cable del motor del eje Z en la base.
2. Revisá la galga extensiométrica
Si el motor funciona bien, seguí estos pasos para sacar el cabezal de impresión y revisar la galga extensiométrica.

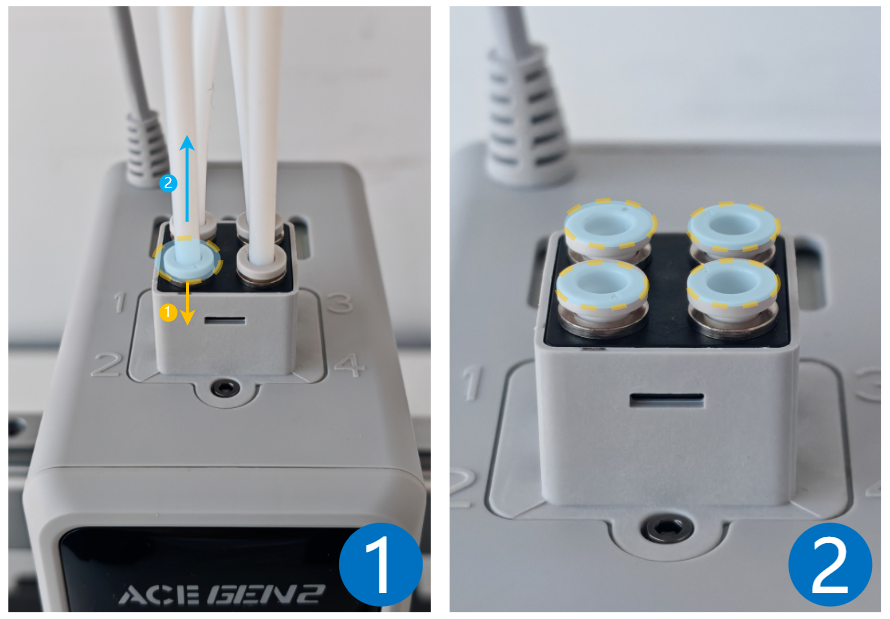

Paso 1: Sacá el tubo de teflón (PTFE)
Primero, apretá para abajo el conector rápido mientras tirás del tubo de PTFE para arriba.

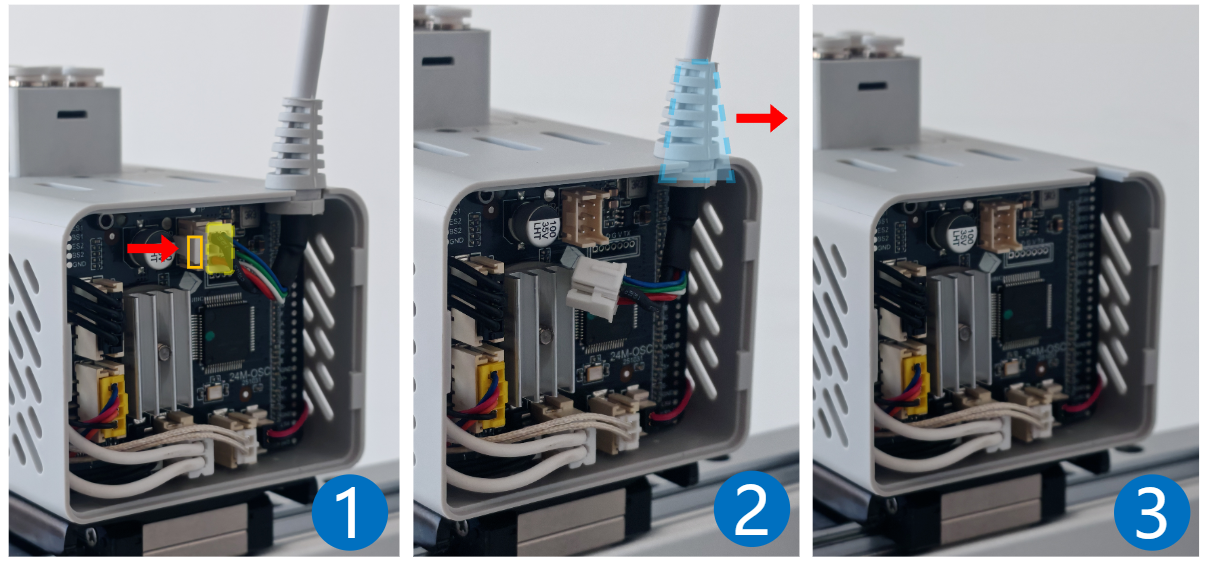

Paso 2: Sacá el cable de señal del cabezal

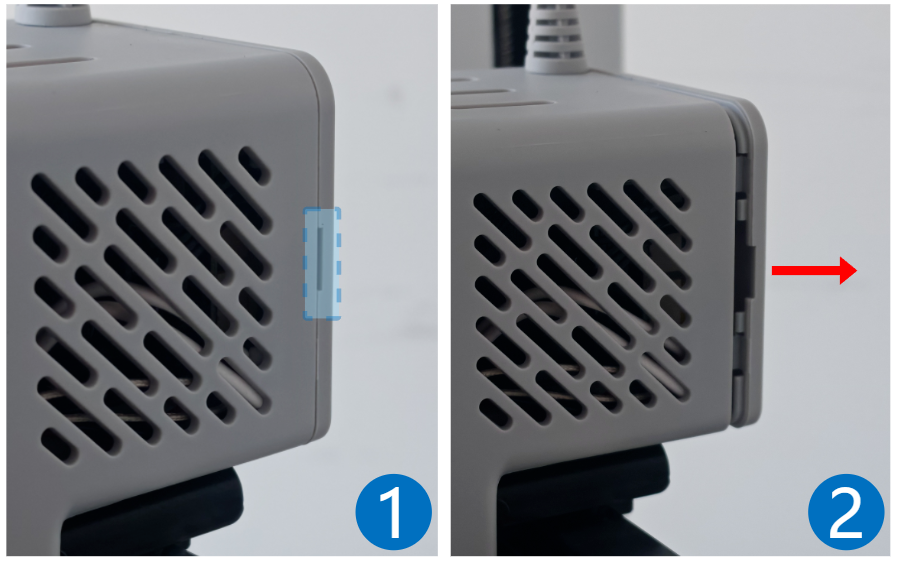

Después, sacá la tapa trasera del cabezal de impresión y desconectá el cable de señal.

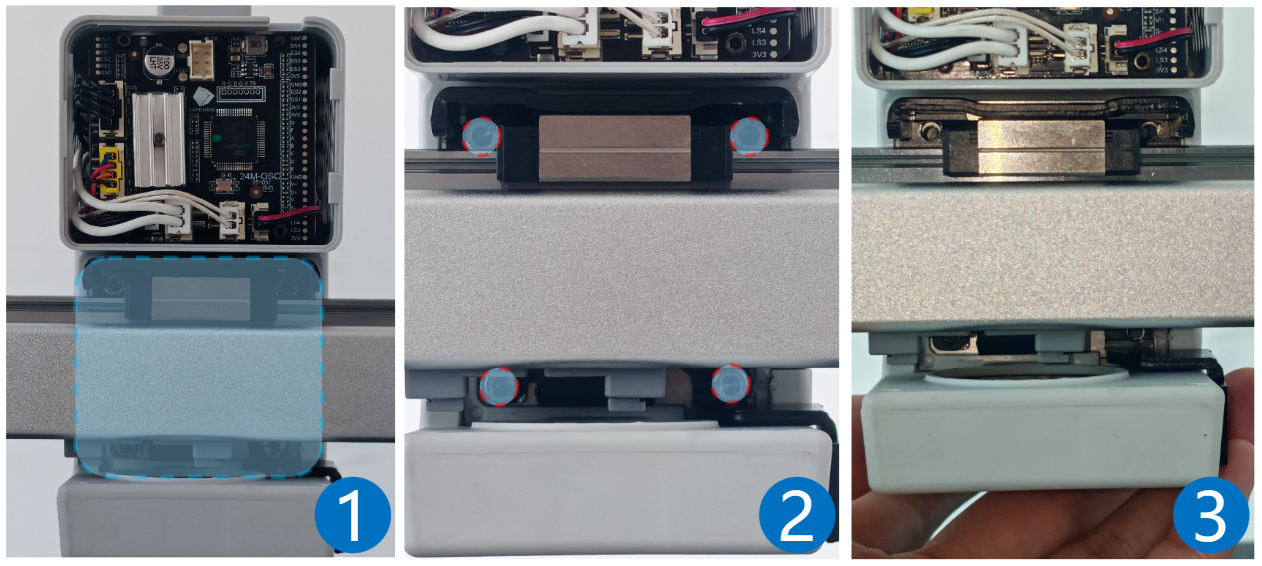

Paso 3: Sacá el módulo del cabezal

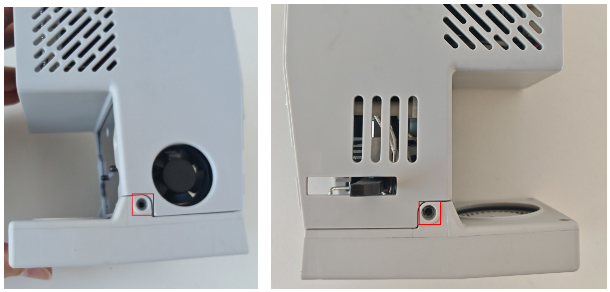

Los tornillos de fijación están en la parte de atrás del módulo del cabezal. Sostenelo con la mano para que no se caiga y usá una llave Allen H2.5 para sacar los tornillos.
Paso 4: Sacá el ventilador de capa
Desconectá el cable del ventilador de capa, después usá una llave Allen H1.5 para sacar los dos tornillos de los costados que lo agarran, y sacá el ventilador.

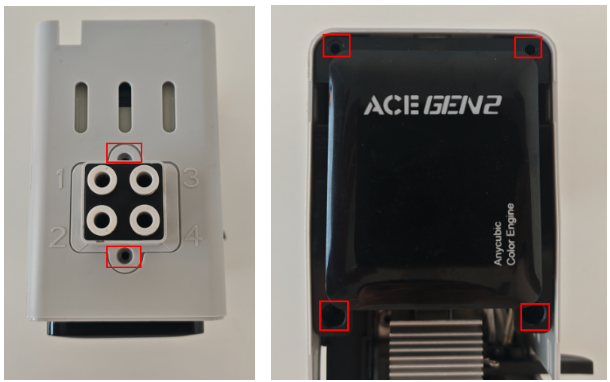

Paso 5: Sacá la carcasa del cabezal
Ahora usá una llave Allen H2.0 para sacar los dos tornillos que agarran el mecanismo desviador y sacalo. Después, sacá los cuatro tornillos que fijan el panel frontal y retiralo. Hacé palanca con cuidado en la carcasa del cabezal, sacá el cortador de la carcasa y tirá la carcasa para atrás para sacarla.

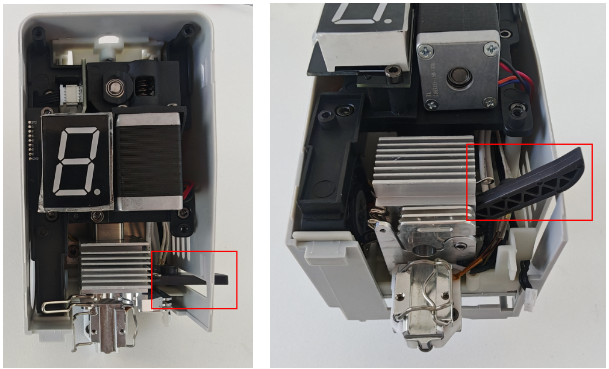

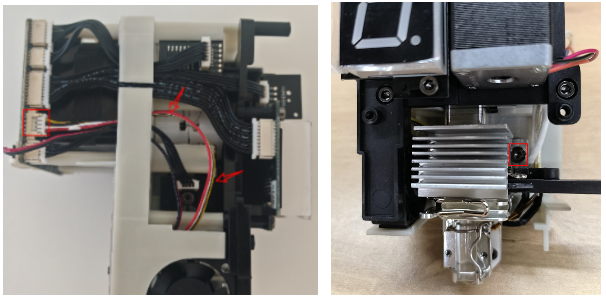

Paso 6: Volvé a conectar el cable de la galga extensiométrica
Volvé a enchufar el cable de la galga extensiométrica y fijate si el cable está dañado. Después, usá una llave Allen H2.0 para sacar los tornillos que agarran el conjunto de la galga y sacalo. Si la galga está deformada o el cable está roto, vas a tener que cambiar todo el conjunto por uno nuevo.
3. Revisá el motor del eje Z

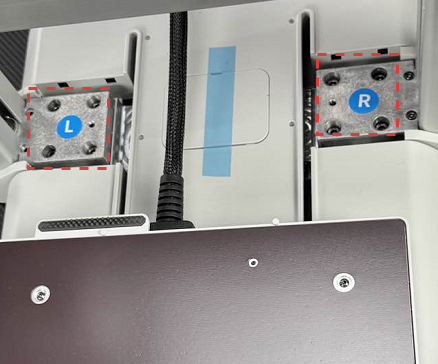

Paso 1: Desarmá el marco del pórtico (gantry)

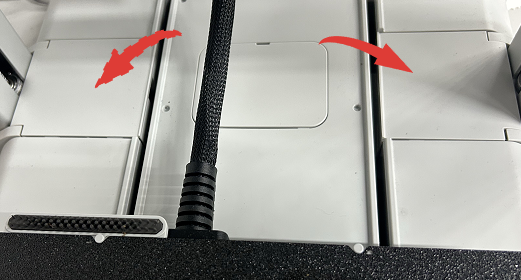

Si lo anterior no funcionó, desconectá el cable del motor del eje Z y desarmá el pórtico. Sacá las tapas de ambos lados del cuerpo de la máquina y usá una llave Allen H4.0 para sacar los tornillos que fijan el pórtico.
Paso 2: Cambiá el motor del eje Z
Una vez que sacaste el pórtico, usá una llave Allen H2.5 para sacar los tornillos de la tapa decorativa del eje Z y quitala. Usá la misma llave H2.5 para sacar los tornillos de la base de montaje del eje Z y quitala. Por último, usá la llave H2.5 para sacar los tornillos que agarran el motor, sacalo y poné un motor del eje Z nuevo.
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
