Si tu impresora tira el código de error 10118, significa que falló el homing del eje X. Para solucionarlo, vas a tener que revisar el funcionamiento del motor, el estado de la galga extensiométrica y las conexiones en la placa base. Seguí esta guía paso a paso para identificar y arreglar el problema.
1. Mové el eje X

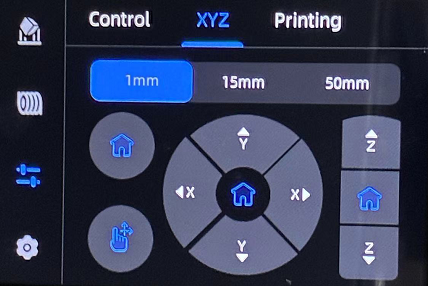

Si la impresora reporta este error, primero mové el eje X de izquierda a derecha desde la pantalla para verificar si el motor puede funcionar con normalidad.
2. Revisá la galga extensiométrica
Si el motor del eje X funciona bien, seguí estos pasos para sacar el cabezal de impresión y revisar la galga extensiométrica.
Paso 1: Sacá el tubo de PTFE

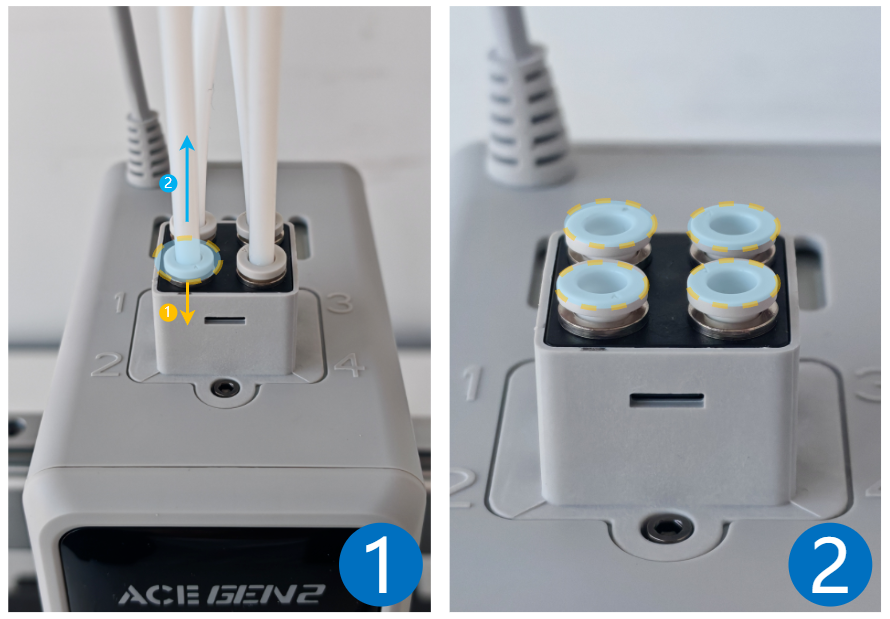

Primero, presioná el acople rápido hacia abajo mientras tirás del tubo de PTFE para arriba.
Paso 2: Sacá el cable de señal del cabezal

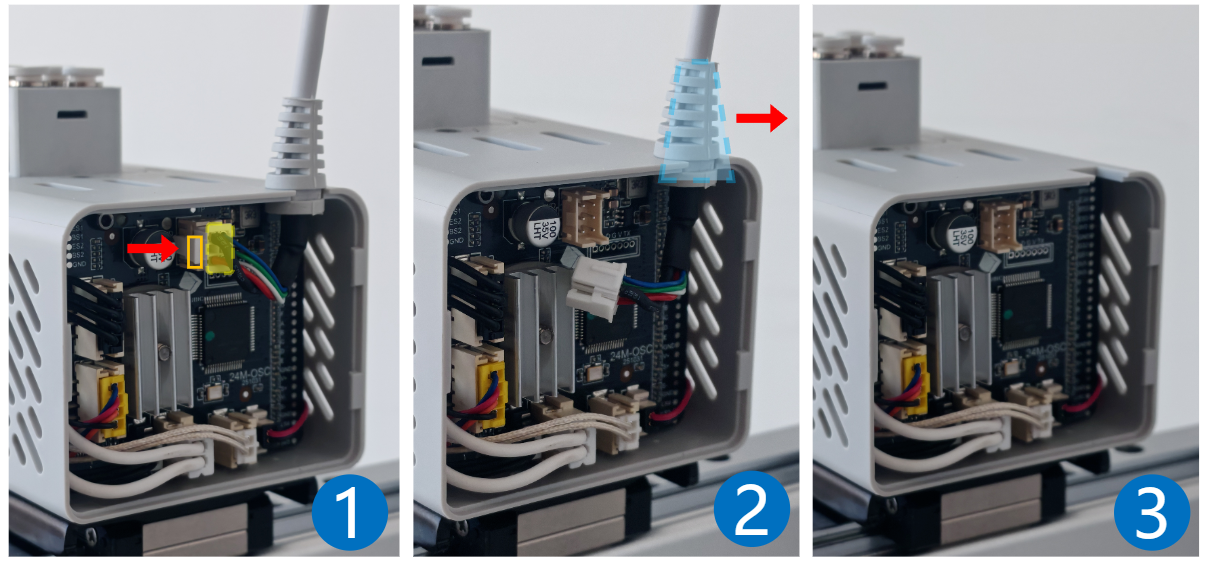

Después, sacá la tapa trasera del cabezal de impresión y desconectá el cable de señal del cabezal.

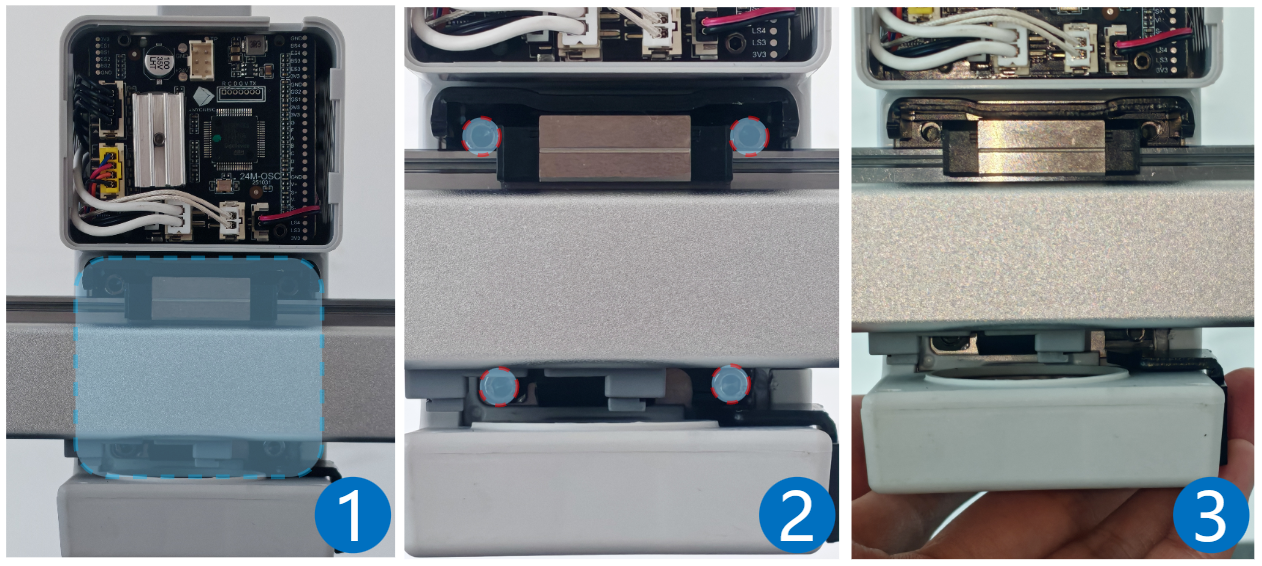

Paso 3: Sacá el módulo del cabezal de impresión

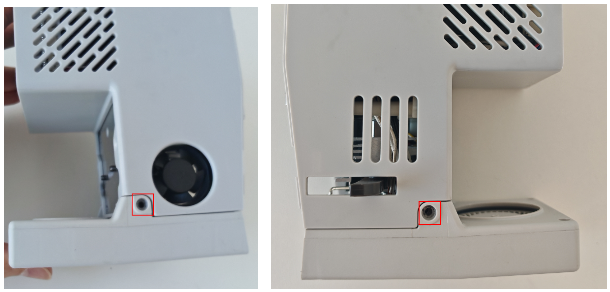

Los tornillos de fijación están en la parte de atrás del módulo del cabezal.
Sostené el módulo del cabezal con la mano para evitar que se caiga y usá una llave Allen H2.5 para sacar los tornillos de fijación.
Paso 4: Sacá el ventilador de enfriamiento del modelo
Desconectá el cable del ventilador de enfriamiento del modelo, usá una llave Allen H1.5 para sacar los dos tornillos de cada lado que lo fijan y retirá el ventilador.
Paso 5: Sacá la carcasa del cabezal de impresión
Usá una llave Allen H2.0 para sacar los dos tornillos que fijan el mecanismo desviador y retiralo. A continuación, sacá los cuatro tornillos que fijan el panel frontal y retirá el panel frontal.

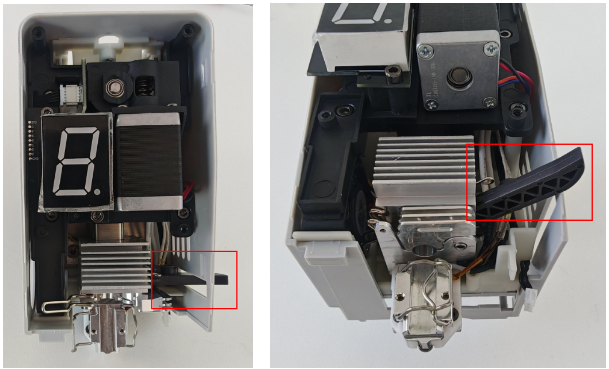

Hacé palanca con cuidado en la carcasa del cabezal de impresión, sacá el cortador de la carcasa y después retirá la carcasa hacia atrás.
Paso 6: Volvé a conectar el cable de la galga extensiométrica

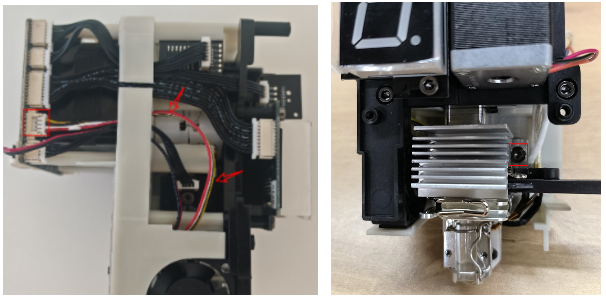

Volvé a enchufar el cable de la galga extensiométrica como se muestra en la imagen y fijate si no está dañado. Después, usá una llave Allen H2.0 para sacar los tornillos que fijan el ensamble de la galga y retiralo.
Si la galga está deformada o el cable está dañado, cambialo por un ensamble nuevo.
3. Revisá el motor del eje X
Si el motor del eje X no funciona con normalidad, seguí estos pasos para desarmar la caja del motor y volver a conectar su cable.
Paso 1: Desarmá la caja del motor del eje X

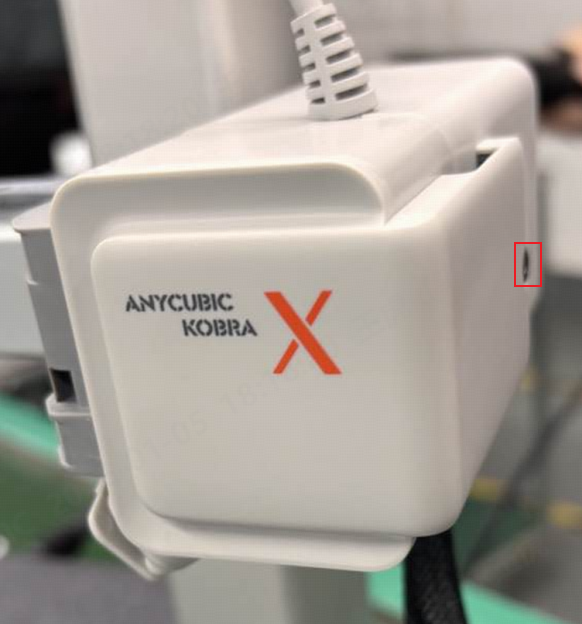

Como se muestra en la imagen, el cable de señal del cabezal se conecta a la placa base a través de la caja del motor del eje X desde la placa adaptadora del cabezal. Usá una llave Allen H2.0 para aflojar los tornillos de la tapa frontal de la caja del motor y sacala.
Paso 2: Desconectá el cable de la cámara

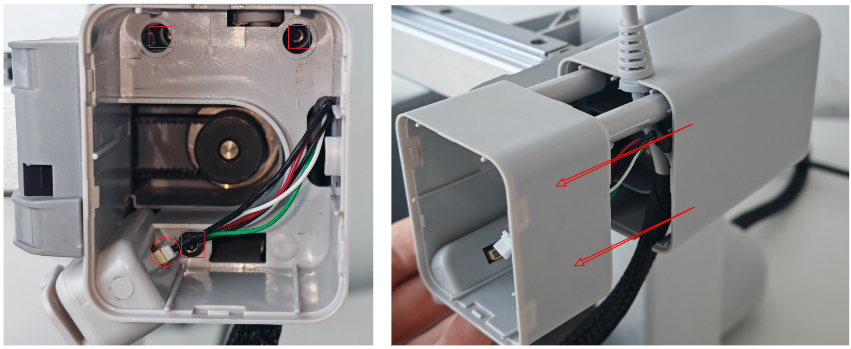

Una vez que sacaste la tapa frontal, desconectá el cable de la cámara. Usá una llave Allen H2.0 para sacar los tres tornillos que fijan la tapa lateral de la caja del motor y retirala tirando hacia afuera.
Paso 3: Sacá la tapa trasera de la caja del motor

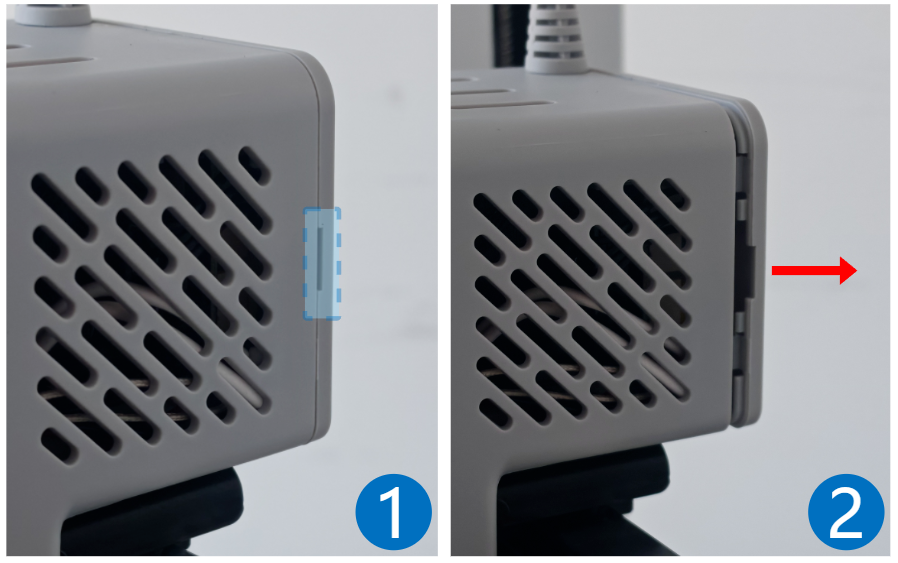

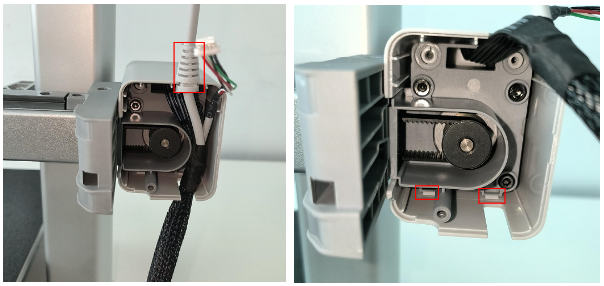

Sacá el cable de señal del cabezal de su ranura, empujá la tapa trasera de la caja del motor hacia adelante hasta que se suelte la traba inferior y retirala hacia atrás.
Paso 4: Volvé a conectar el cable del motor del eje X
Después de sacar la tapa trasera, revisá que el cable del motor del eje X no esté dañado y volvé a enchufarlo.
4. Revisá la placa base
Paso 1: Volvé a conectar el cable del motor en la base
Acostá la impresora de lado para dejar a la vista la base, sacá la tapa protectora, revisá si el cable del motor en la placa base está dañado y volvé a conectarlo.
Paso 2: Cambiá el cable de señal del cabezal de impresión
Como el cable del motor del eje X está integrado al cable de señal del cabezal, si la impresora sigue tirando este error después de reconectar el cable del motor, vas a tener que seguir la guía de abajo para cambiar el cable de señal por uno nuevo y volver a conectarlo a los puertos de la placa base.
Kobra X – Guía de reemplazo del cable de señal del cabezal de impresión
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
