Esta guía te va a ayudar a solucionar el código de error 11530 en tu Kobra S1, que indica un funcionamiento anormal del calentador PTC en el ACE Pro. Es fundamental que realices estos pasos con la impresora apagada y desenchufada para trabajar de forma segura.
1. Herramientas necesarias
Vas a necesitar una llave Allen S2.0 y una llave Allen S2.5.
2. Pasos para el desarmado
Paso 1: Apagá la impresora. Antes de empezar, apagá el equipo y desconectá la fuente de alimentación para evitar cualquier riesgo.

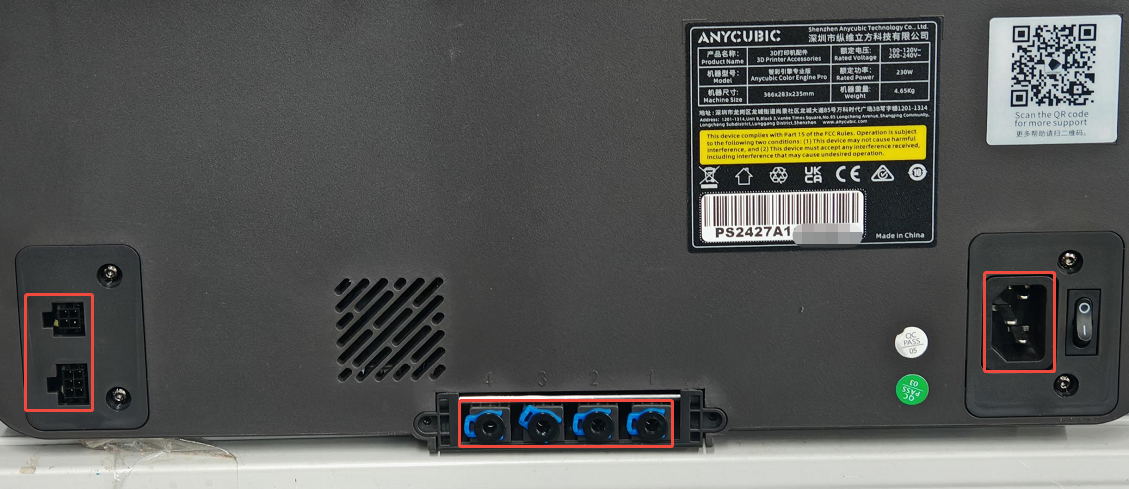

Paso 2: Apagá el ACE Pro. Desenchufá los cables de señal y de energía, y retirá el tubo de teflón.

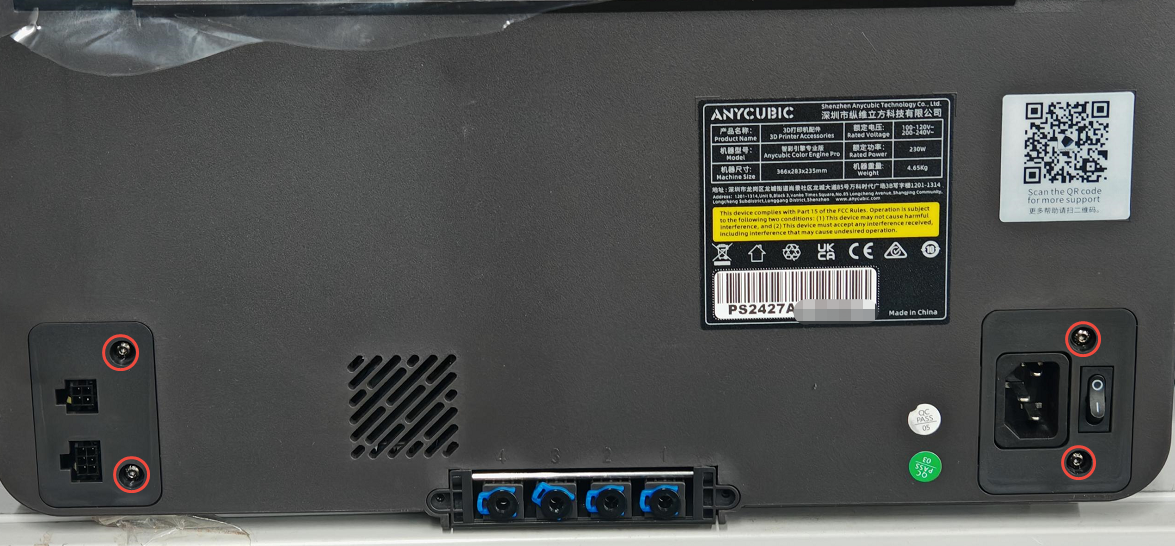

Paso 3: Desarmá la carcasa del ACE Pro. Usá la llave Allen S2.0 para sacar los tornillos de las tapas de entrada de señal y de la fuente. Después, despegá los pads de las patas y usá la llave S2.5 para sacar los seis tornillos que sujetan la estructura interna.
Paso 4: Separá la estructura interna. Con la llave Allen S2.5, sacá los dos tornillos de la tapa multi-color y separá las carcasas interna y externa del ACE Pro.
Paso 5: Sacá la tapa del conducto de aire. Desconectá los cables NFC de ambos lados. Usá la llave S2.0 para sacar los dos tornillos del cable NTC y los ocho tornillos de las tapas de los conductos de aire en ambos costados.
Paso 6: Reemplazá el calentador PTC. Sacá el cable del calentador de su ranura. Cambiá la lámina de calentamiento PTC, poné las dos sondas en las ranuras de la carcasa interna y aplicá grasa siliconada térmica en la superficie, fijándote bien en la posición de montaje.
3. Pasos para la instalación
Paso 1: Instalá la tapa del conducto de aire. Usá la llave Allen S2.0 para fijar las tapas de los conductos en ambos lados. Volvé a poner el cable NTC con sus dos tornillos y reconectá los cables NFC.
Paso 2: Instalá la estructura interna del ACE Pro. Volvé a poner el bafle, ajustá los tornillos con la llave S2.0 y pegá la tira de sellado. Colocá el panel multi-color y ajustá los dos tornillos con la llave S2.5.
Paso 3: Ajustá la carcasa del ACE Pro. Usá la llave Allen S2.0 para los tornillos de las tapas de señal y energía. Con la llave S2.5, apretá los tornillos de la carcasa y volvé a pegar los pads de las patas.
Paso 4: Conectá el ACE Pro a la impresora. Volvé a poner el tubo de teflón y enchufá los cables de señal y de energía en sus puertos correspondientes.
Galería de referencia
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
