Este artículo te guía para solucionar el código de error 10119 en tu Kobra X, el cual indica que falló el homing del eje Y. Acá vas a aprender a revisar el motor, la galga extensiométrica y el cableado paso a paso. Si nada de eso funciona, te mostramos cómo reemplazar el motor del eje Y y solucionar el problema de raíz.
1. Mové el eje Y:

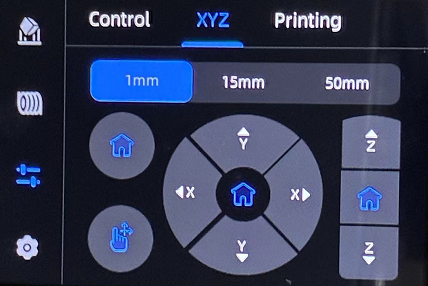

Si la impresora te tira este error, primero mové el eje Y de izquierda a derecha desde la pantalla para chequear si el motor del eje Y funciona bien.
2. Revisá la galga extensiométrica:
Si el motor del eje Y anda bien, seguí estos pasos para desarmar el cabezal de impresión y revisar la galga extensiométrica.
Paso 1: Sacá el tubo PTFE

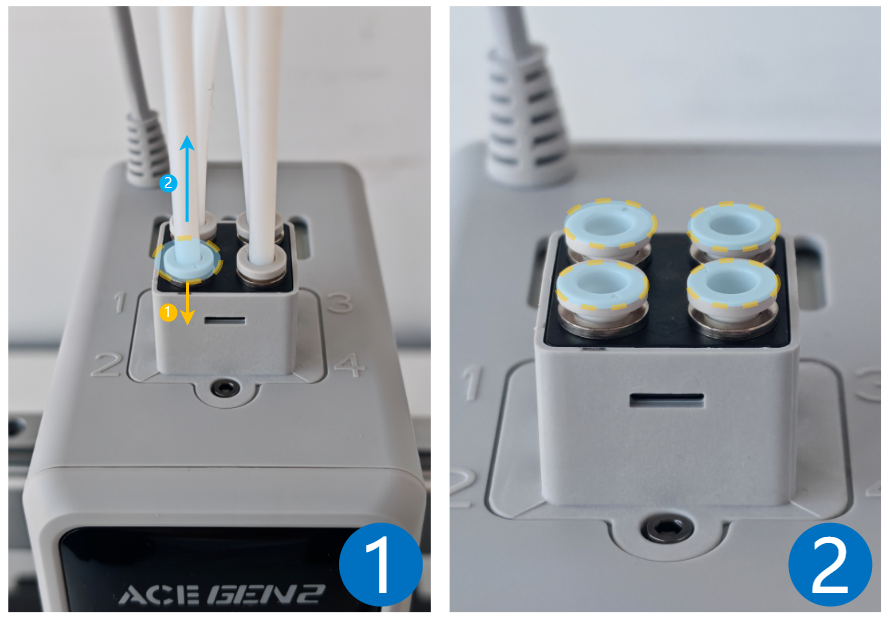

Primero, presioná el conector rápido para abajo mientras tirás del tubo PTFE para arriba.

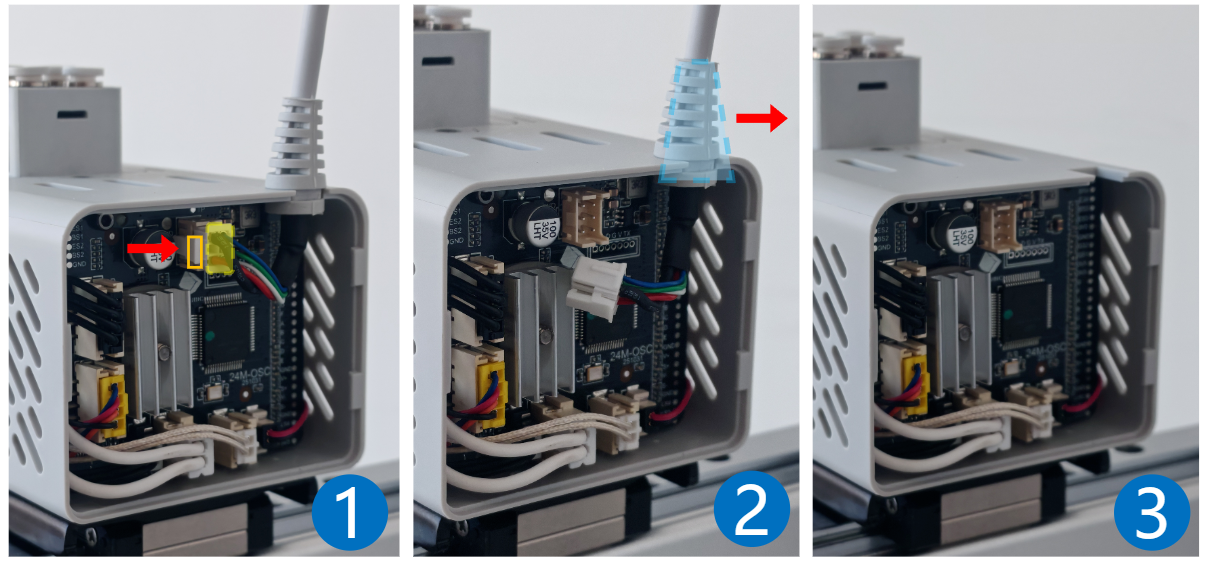

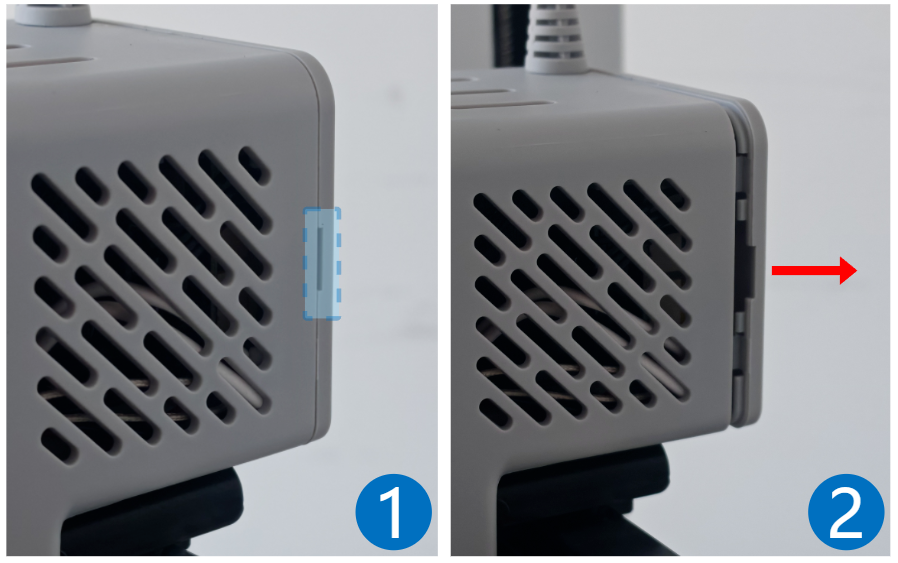

Paso 2: Sacá el cable de señal del cabezal
Después, sacá la tapa trasera del cabezal de impresión y desconectá el cable de señal.

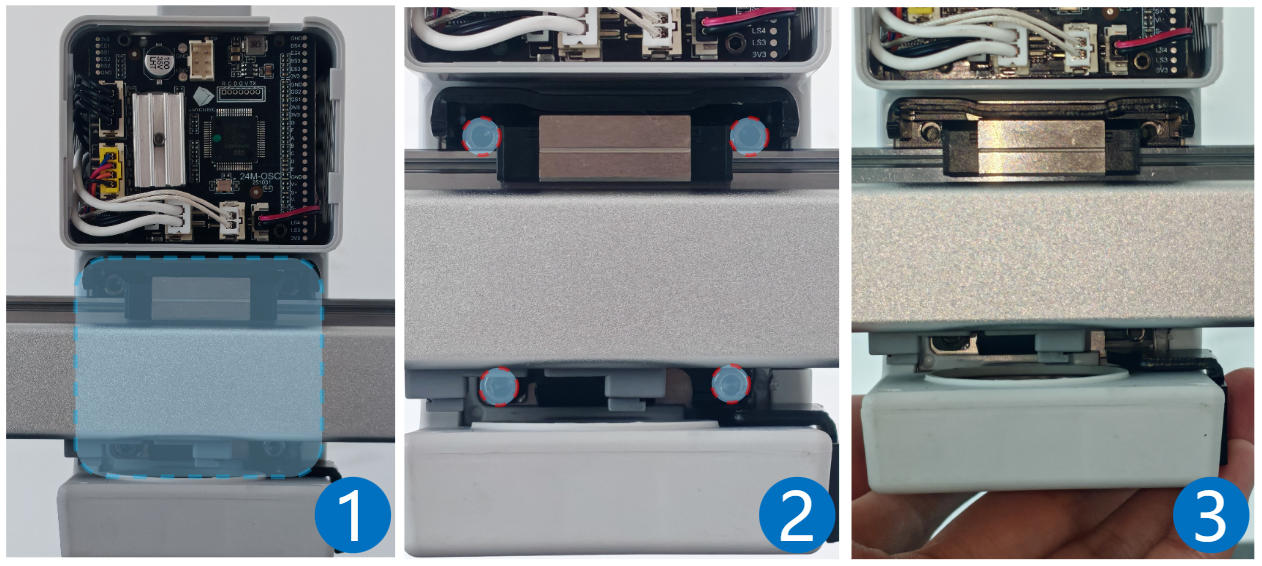

Paso 3: Retirá el módulo del cabezal
Los tornillos de fijación están en la parte de atrás del módulo del cabezal de impresión. Sostené el módulo con la mano para que no se caiga y usá una llave Allen H2.5 para sacar los tornillos.
Paso 4: Sacá el ventilador de enfriamiento de la pieza

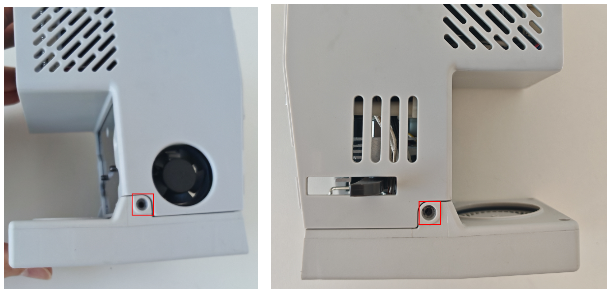

Desconectá el cable del ventilador, después usá una llave Allen H1.5 para sacar los dos tornillos de ambos lados que lo sujetan y retiralo.

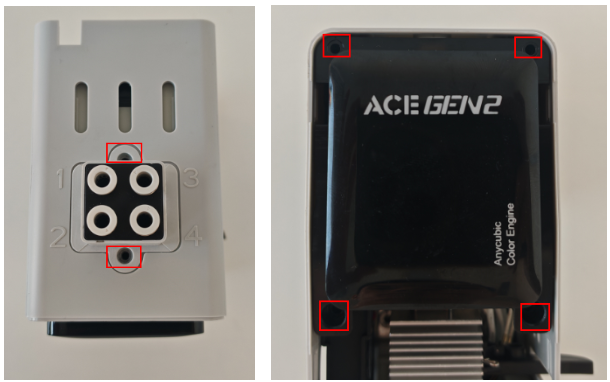

Paso 5: Retirá la carcasa del cabezal

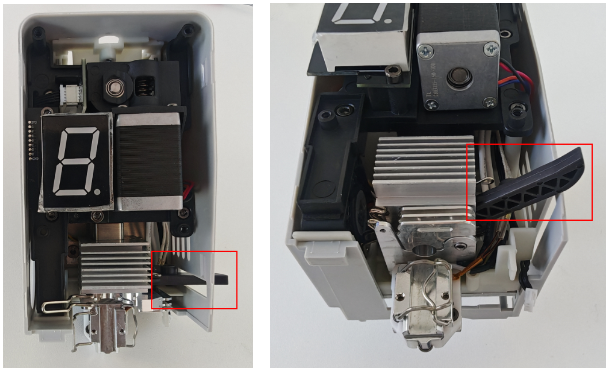

Usá una llave Allen H2.0 para sacar los dos tornillos que fijan el mecanismo desviador y retiralo. A continuación, sacá los cuatro tornillos del panel frontal y removelo. Hacé palanca suavemente en la carcasa del cabezal, sacá el cortador y por último retirá la carcasa tirando para atrás.

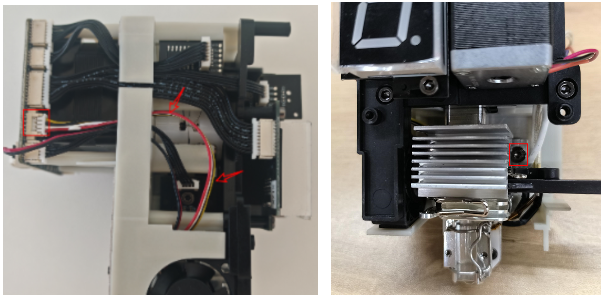

Paso 6: Volvé a conectar el cable de la galga extensiométrica
Volvé a enchufar el cable de la galga extensiométrica (como se ve en la imagen original) y fijate si no está dañado. Después, usá una llave Allen H2.0 para sacar los tornillos que la fijan y retirá todo el conjunto de la galga. Si la galga está deformada o su cable está dañado, vas a tener que reemplazarla por una nueva.
3. Revisá el cable del motor del eje Y:
Si el motor del eje Y no funciona correctamente, teniendo en cuenta que su cable está integrado al de la cama caliente, seguí estos pasos para desarmar la base y volver a enchufarlo.

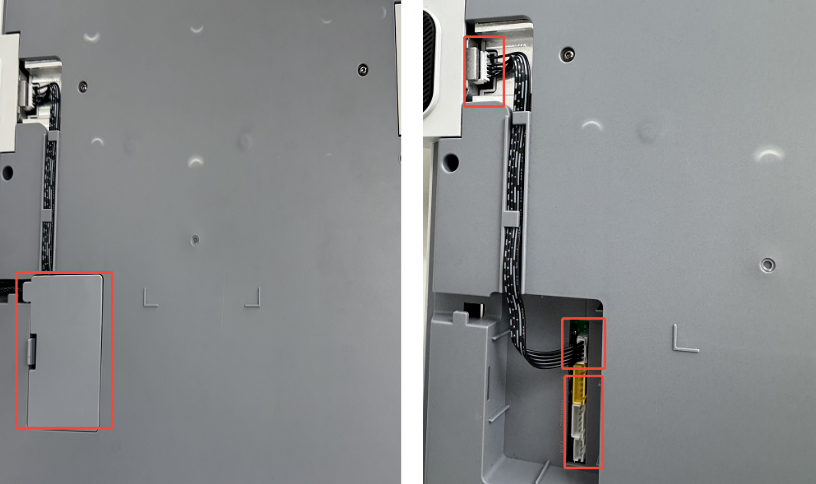

Paso 1: Sacá los cables de la base
Incliná la máquina, sacá la placa cobertora y desconectá el cable del motor del eje Z y el de señal del cabezal de impresión directo desde la base.

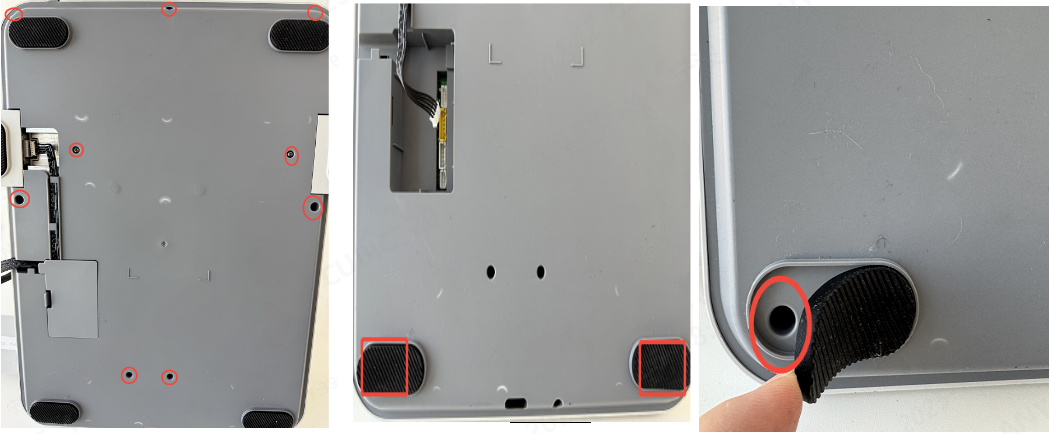

Paso 2: Sacá la tapa inferior
Usá una llave Allen H2.0 para sacar los tornillos de la base. Acordate de despegar las dos patitas de goma en las esquinas inferiores (izquierda y derecha) antes de sacar esos dos tornillos ocultos.

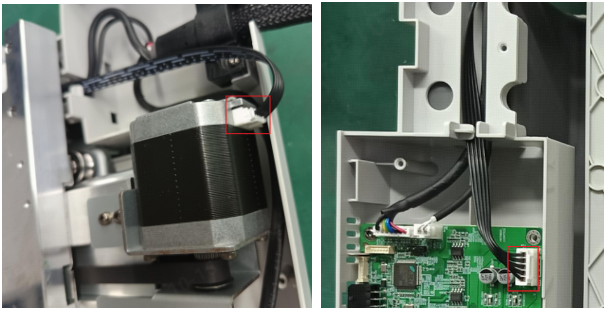

Paso 3: Volvé a conectar el cable del motor del eje Y
Una vez desarmada la base, fijate si el cable del motor del eje Y está dañado; después volvé a enchufarlo bien tanto del lado del motor como del lado de la placa madre.
4. Reemplazá el motor del eje Y:
Si el eje Y sigue sin poder hacer homing, seguí estos pasos para cambiar el motor y el cable de la cama caliente.
Paso 1: Sacá los cables de la cama caliente
Usá una llave Allen H2.0 para sacar la tapa de la fuente y desconectá los tres cables de la cama caliente desde la placa de alimentación.
Paso 2: Desarmá el marco (gantry)
Sacá las tapas de ambos lados de la máquina y usá una llave Allen H4.0 para sacar los tornillos que sostienen el marco.
Paso 3: Desarmá las partes de chapa
Sacá dos de los tornillos que sujetan la chapa inferior del marco. Después, sacá el tornillo que fija la chapa de refrigeración.
Paso 4: Sacá el cable de la cama caliente
Hacé palanca con cuidado para separar la carcasa inferior y la chapa que fija el marco, y sacá los cables de la cama caliente de ambos lados por ese espacio.
Paso 5: Reemplazá el cable de la cama caliente
Usá una llave Allen H2.0 para sacar la abrazadera que sostiene el cable de la cama caliente, poné uno nuevo y ajustalo bien.
Paso 6: Reemplazá el motor del eje Y
Para terminar, usá una llave Allen H2.5 para sacar los tornillos que sujetan el motor y cambialo por un motor de eje Y nuevo.
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
