En esta guía te explicamos los pasos y las precauciones necesarias para desarmar y volver a montar el motor Y de la A1. Es un proceso detallado que te va a permitir hacer el mantenimiento de tu impresora de forma segura y efectiva. Mirá bien las instrucciones y seguí cada paso con atención para que el reemplazo sea un éxito.
Motor Y
El motor Y es un motor stepper montado en el eje Y de la impresora que se encarga de mover la cama caliente en ese eje.
¿Cuándo hacerlo?
- Si el motor Y se quemó.
- Si después de analizar los logs, el soporte técnico oficial te confirmó que el motor Y tiene una falla.
Advertencia de seguridad
¡Importante! Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o en los cables del cabezal. Si trabajás con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo vos también.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con partes electrónicas mientras la máquina sigue prendida.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de empezar. Así evitás daños y te asegurás de hacer un mantenimiento seguro. Si tenés alguna duda sobre este proceso, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Herramientas y materiales necesarios
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Desarmado del motor Y
Paso 1: Sacar la placa base

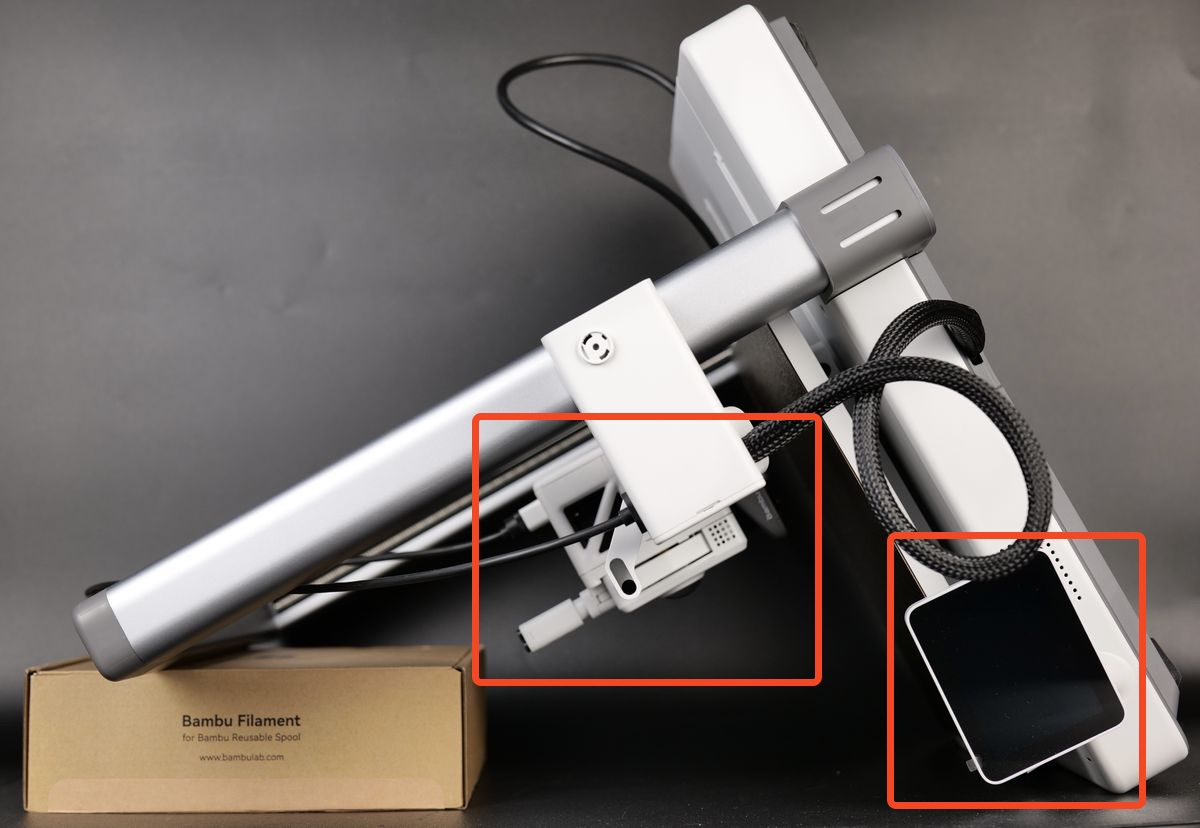

Incliná la pantalla hacia un lado y bajá el eje X hasta el fondo, después apoyá la impresora boca abajo con cuidado como se ve abajo. Te recomendamos usar una caja de filamento para sostener la parte superior y no hacer presión sobre el extruder o la pantalla.

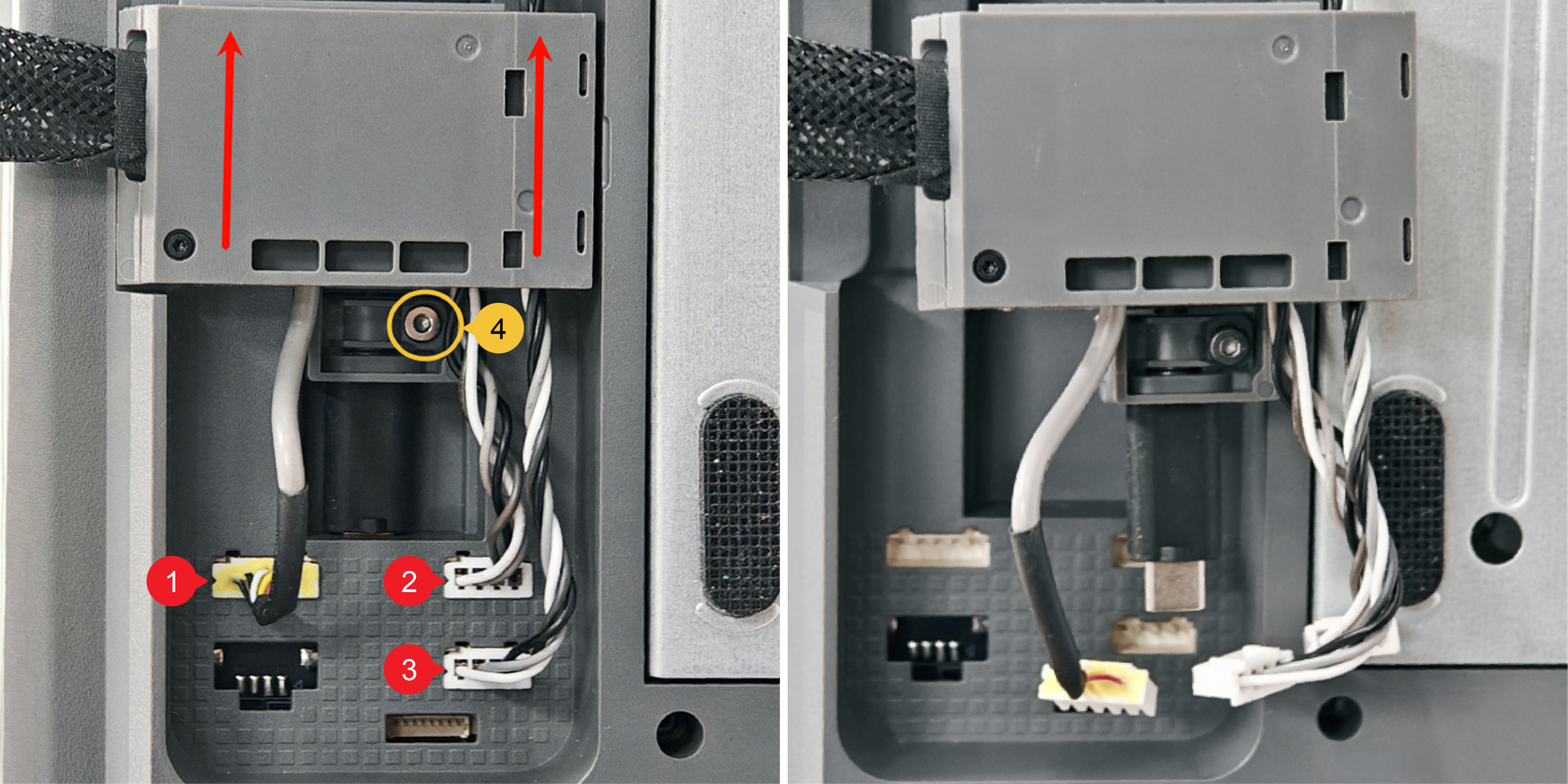

- Aflojá el tornillo marcado en amarillo sin sacarlo del todo.
- Desconectá los cables 1, 2 y 3 (que corresponden a la cámara, el motor del eje Z y el motor del eje X). Después empujá el soporte del cable hacia arriba para desconectar el cable USB-C.

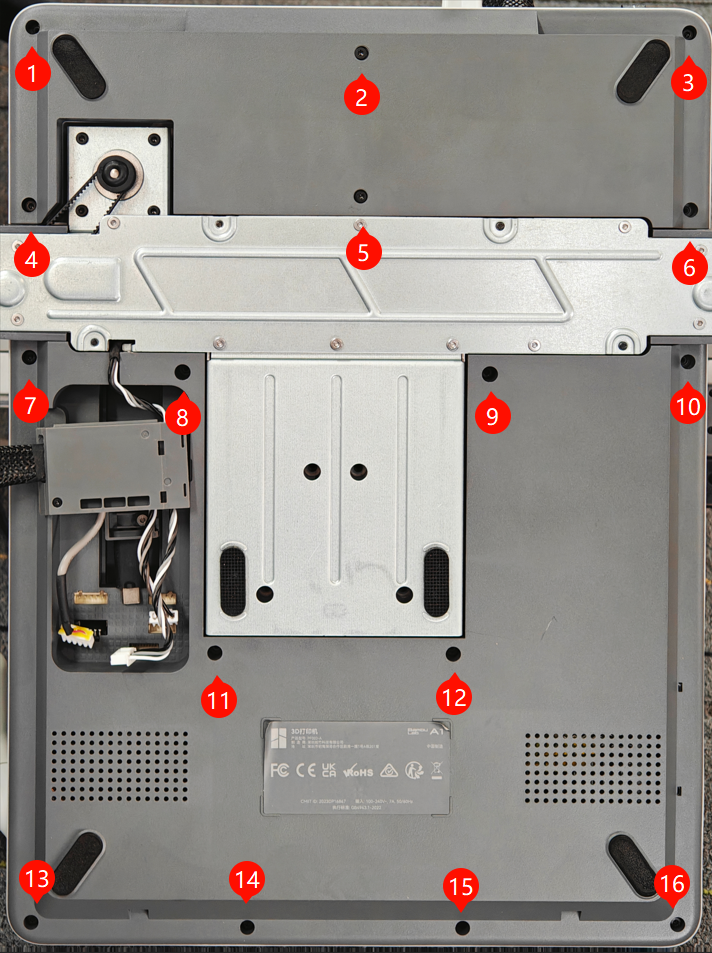

- Sacá los 16 tornillos de la parte de abajo y retirá la placa base.
Paso 2: Desconectar los cables
- Sacá el tornillo de fijación del disipador de calor y el conector del motor Y.
- Soltá el cable del motor Y de los canales y clips.
- Sacá los dos tornillos de fijación del cable de tierra.
Paso 3: Sacar la cama caliente

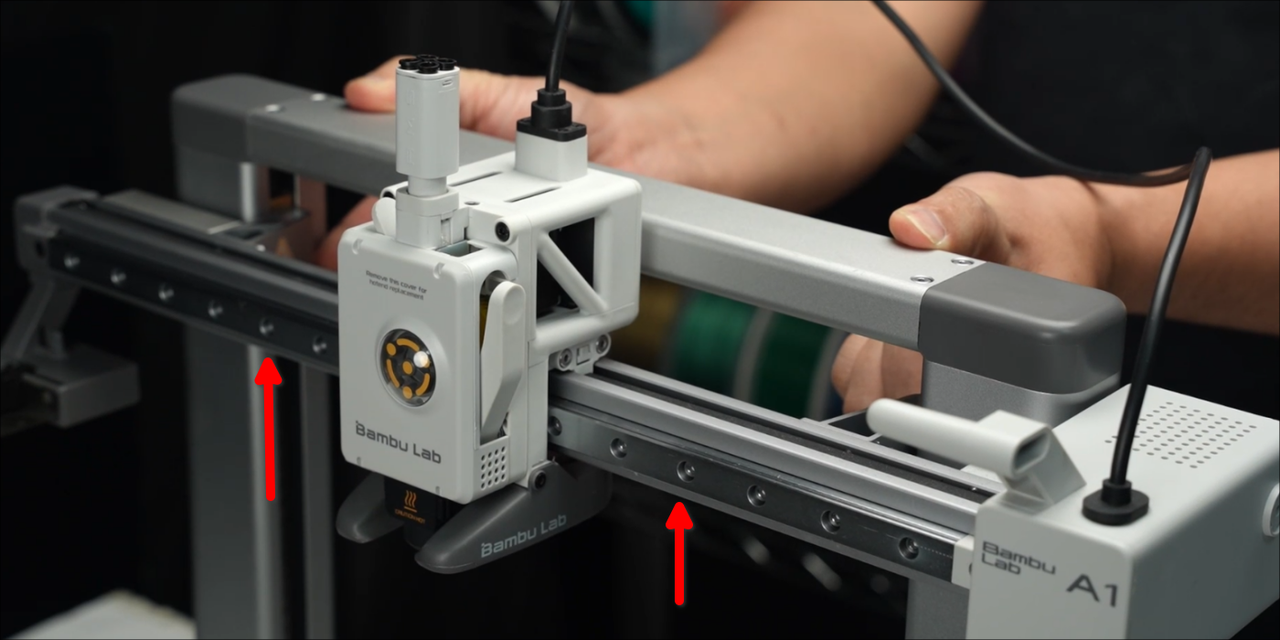

Apoyá la impresora sobre una superficie plana y subí despacio el eje X hasta el tope.

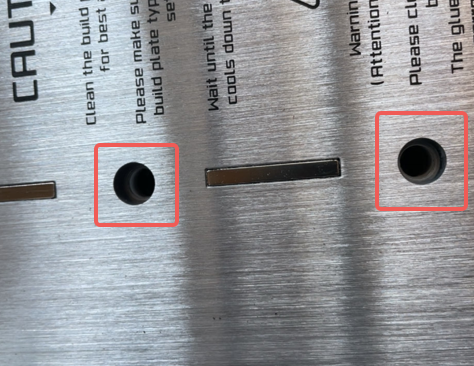

- Sacá las 4 fundas de silicona blanda y después retirá los 4 tornillos que fijan la cama caliente. Nota: la versión más nueva de la cama caliente ya no trae las fundas de silicona.

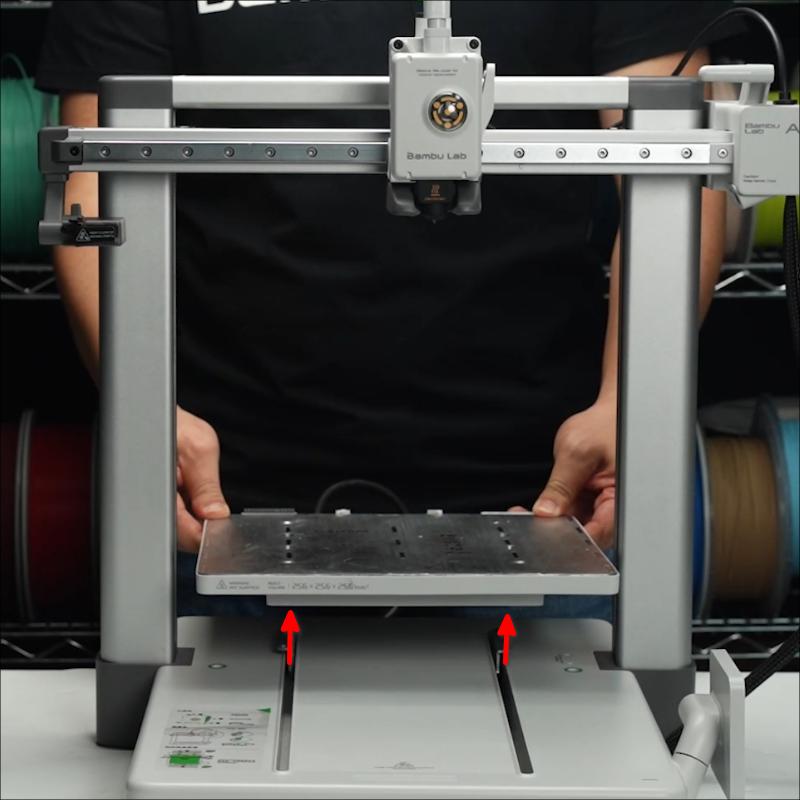

- Retirá la cama caliente de la base y apoyala sobre la mesa.
Paso 4: Sacar la tapa del eje Y
Levantá la parte de atrás de la tapa del eje Y hacia arriba y deslizala horizontalmente para sacarla.
Paso 5: Sacar el conjunto de la guía lineal del eje Y
- Mové el bloque deslizante del eje Y hacia adelante, sacá los 8 tornillos marcados en rojo y los 2 amarillos.
- Una vez que saques los tornillos, mové la polea hacia el fondo y después sacá los 2 tornillos amarillos de la parte de adelante.
- Sacá el tornillo de montaje del motor y retirá el conjunto de la guía lineal del eje Y.
Paso 6: Aflojar la correa del eje Y

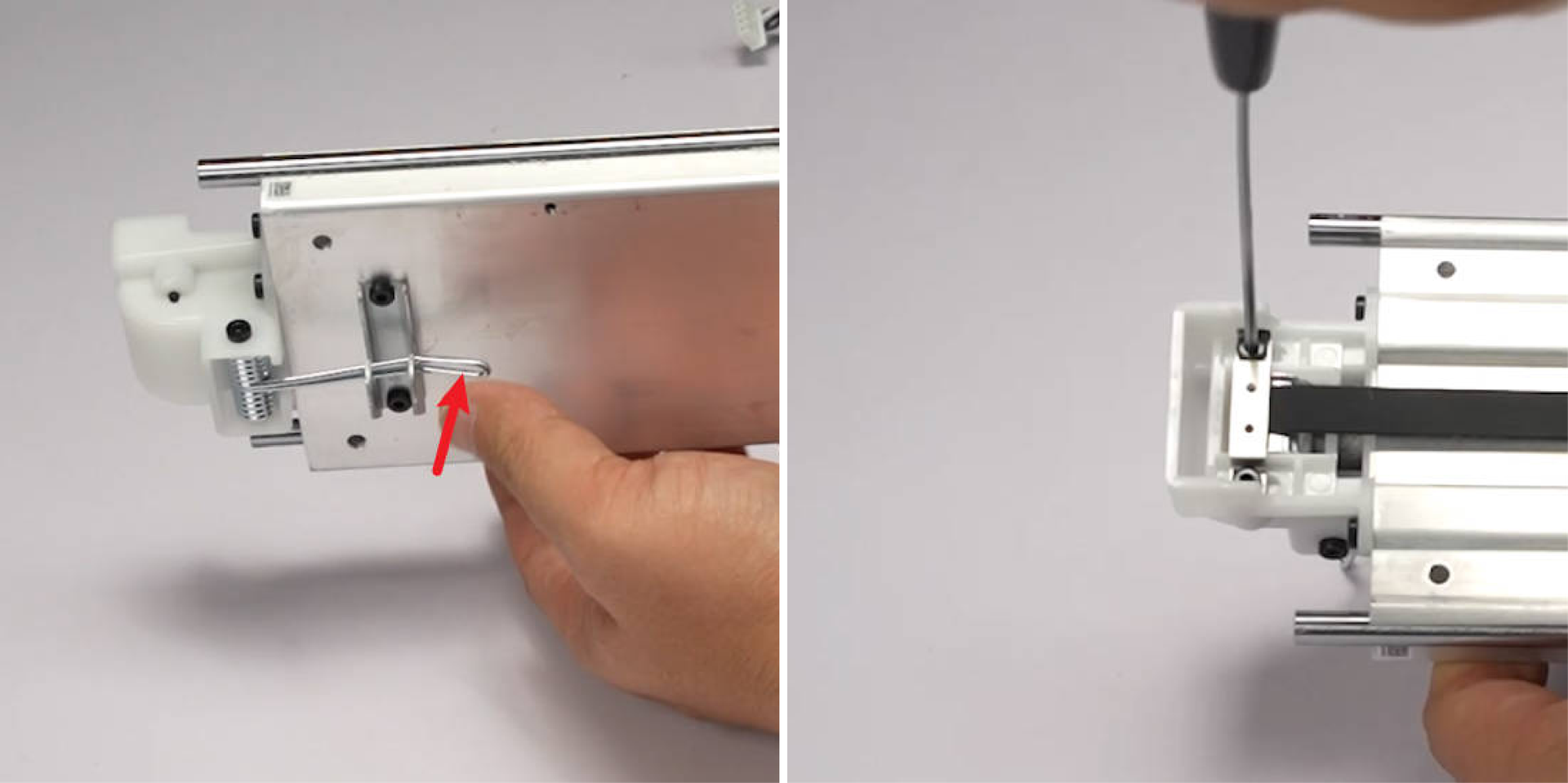

Soltá el resorte tensor de la correa del eje Y y aflojá una vuelta cada uno de los 2 tornillos del tensor.
Paso 7: Sacar el motor Y

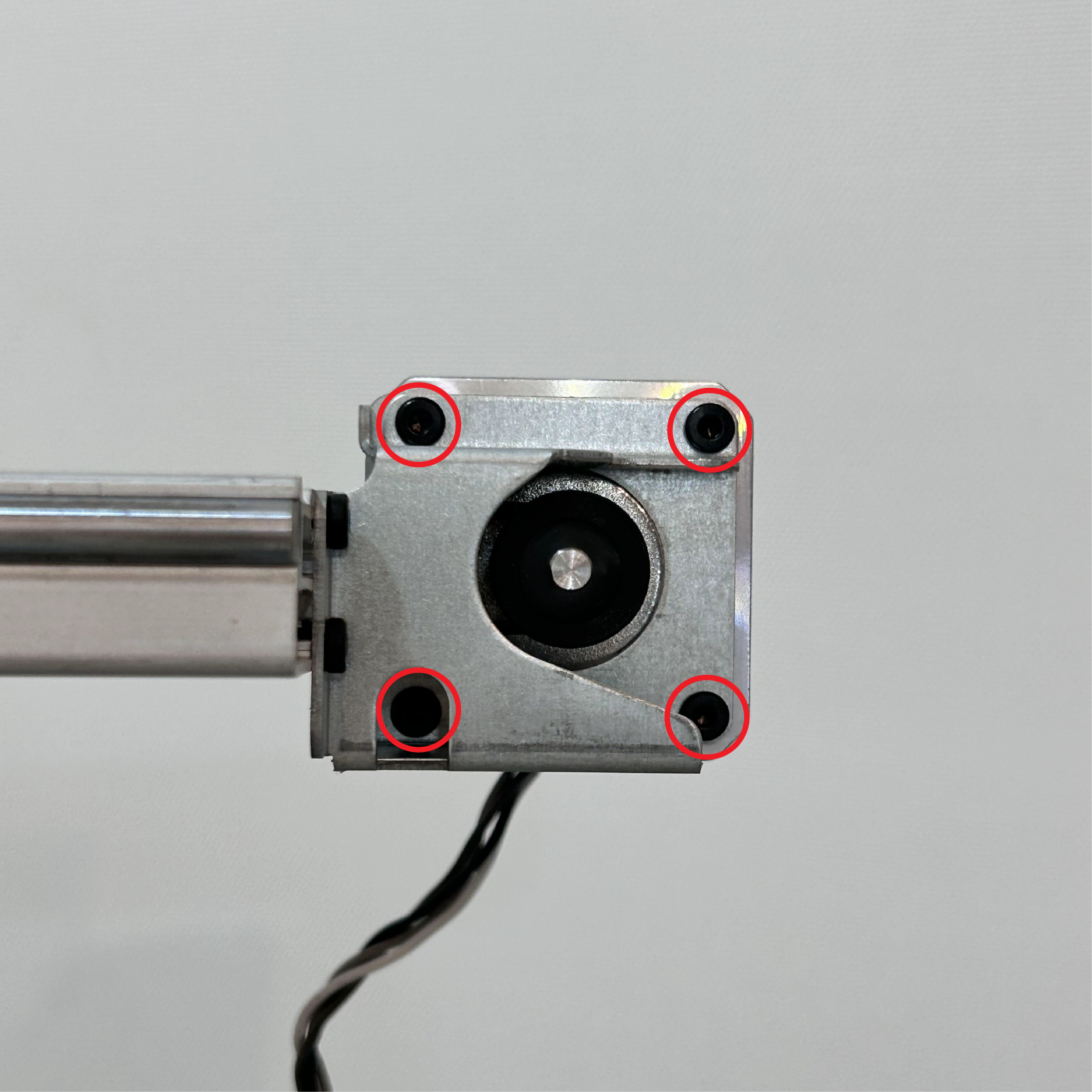

Sacá los 4 tornillos y retirá el motor Y.
Montaje del motor Y

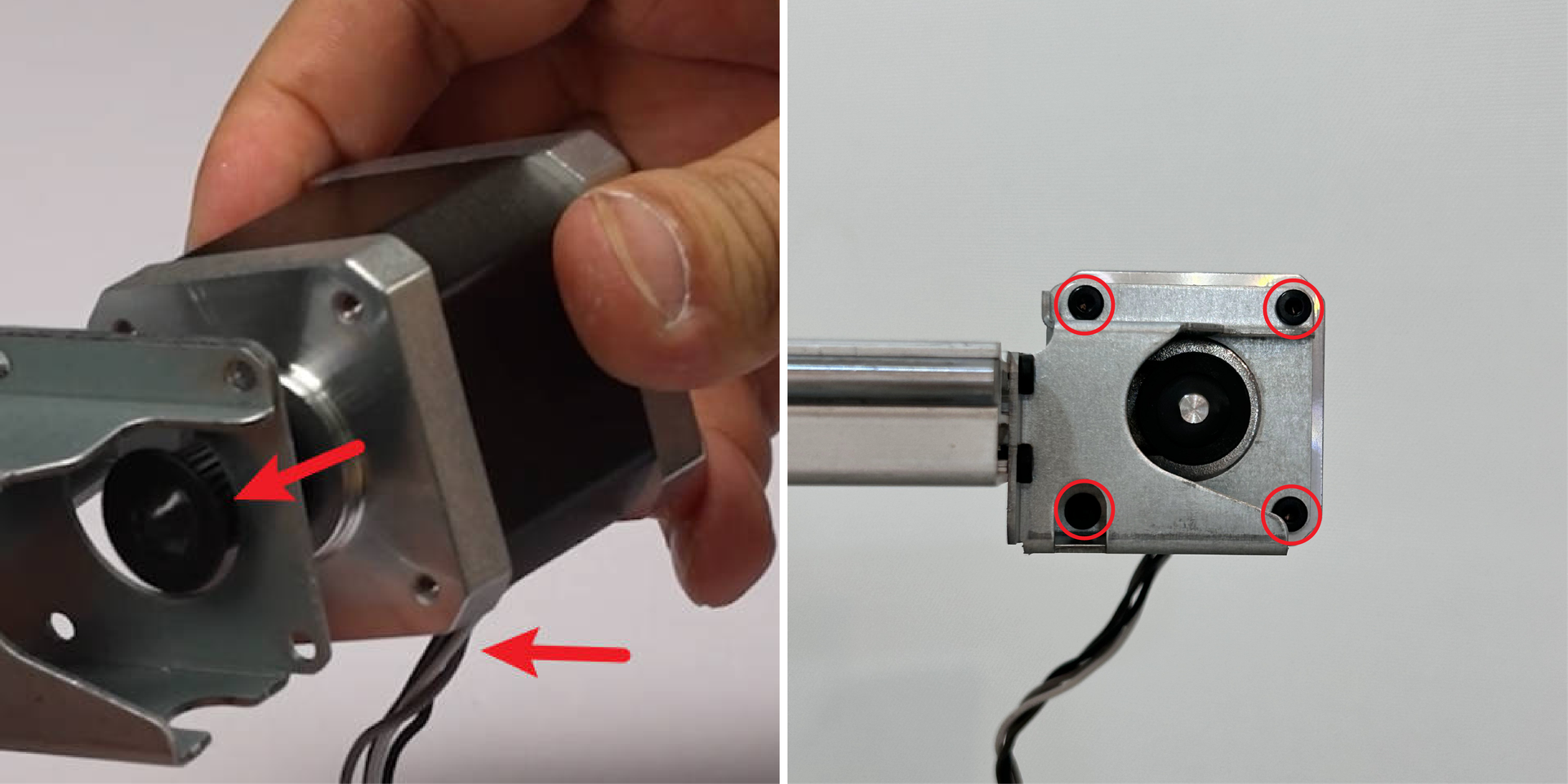

Paso 1: Instalar el motor Y
Asegurate de que el cable del motor Y mire hacia abajo. Después de pasar la polea del motor por la correa, montalo en el soporte y aseguralo con los 4 tornillos.

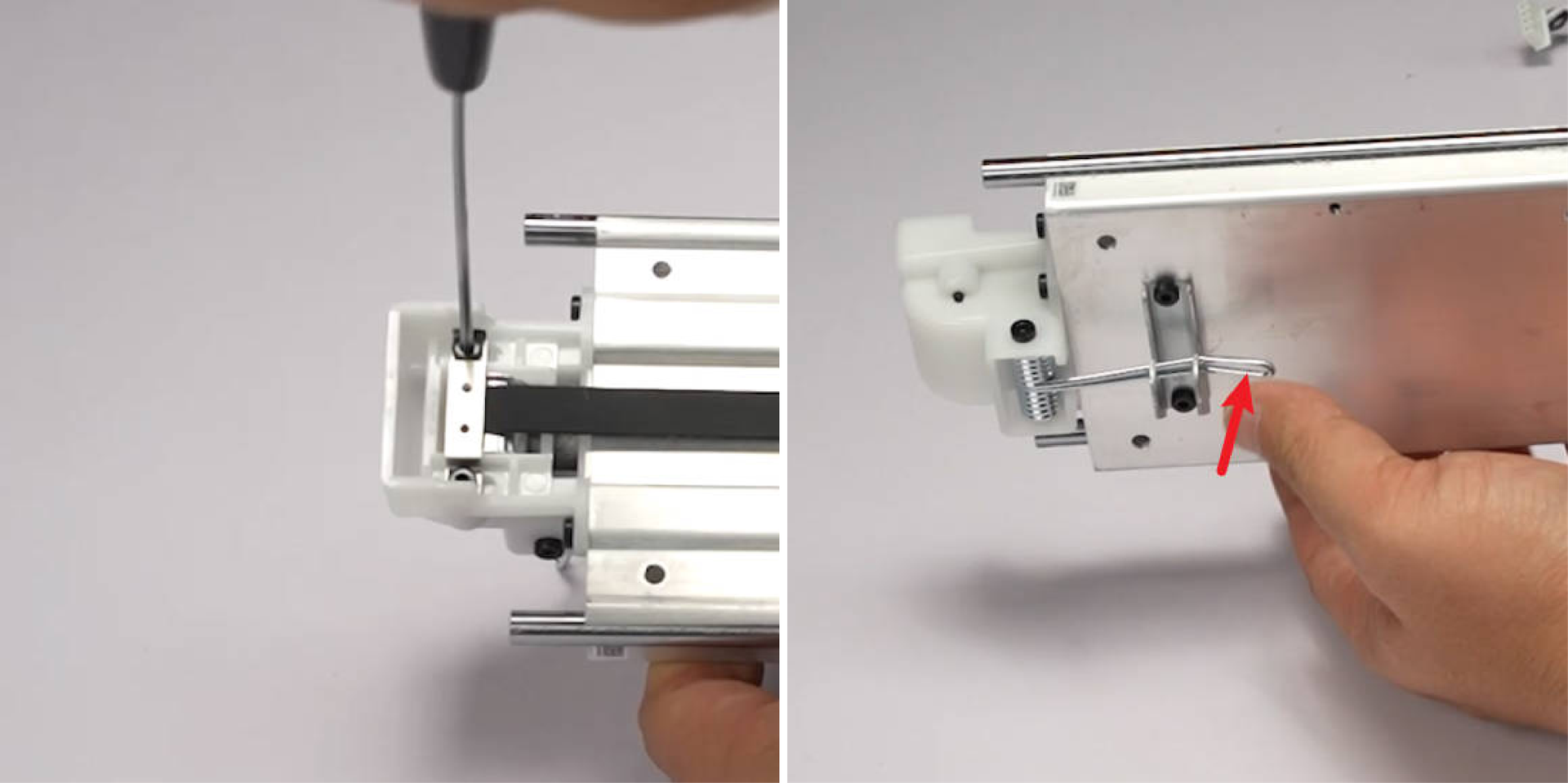

Paso 2: Ajustar la correa del eje Y
Ajustá una vuelta cada uno de los 2 tornillos del tensor y después enganchá el resorte tensor de la correa.
Paso 3: Instalar el conjunto de la guía lineal del eje Y
- Pasá el cable del motor Y a través de la placa base.
- Primero insertá el extremo del tensor en la base, después posicioná el extremo del motor Y y aseguralo con un tornillo en el soporte del motor.
- Sujetá el conjunto de la guía lineal con los 12 tornillos correspondientes.
Paso 4: Instalar la tapa del eje Y
Deslizá la tapa del eje Y hacia adelante de forma horizontal, alineá los clips y trabá la tapa en su lugar.
Paso 5: Instalar la cama caliente
- Alineá la posición y apoyá la cama caliente sobre su soporte.
- Asegurala con los 4 tornillos e instalá las 4 fundas de silicona si las tiene.
Paso 6: Conectar los cables
Poné la impresora boca abajo.
- Pasá el cable del motor Y.
- Conectá el cable del motor Y a la placa principal (MCU) y ajustá el disipador al riel del eje Y con un tornillo.
- Sujetá el cable de tierra con los 2 tornillos y acomodá los cables para que la placa base se pueda instalar sin problemas.
Paso 7: Instalar la placa base
- Fijate que los cables cerca del soporte no queden apretados antes de conectar. Después de poner la placa base, ajustala con los 16 tornillos autorroscantes sin apretar de más.
- Alineá el soporte del cable y empujalo hacia abajo para que el cable USB-C quede bien conectado.
- Ajustá el tornillo marcado en amarillo con el torque justo para no falsearlo.
- Conectá los cables 1, 2 y 3 en orden (cámara, motor Z y motor X).
Verificación de funcionamiento y calibración
Cuando termines de armar todo, prendé la impresora, andá a la pantalla de control y tocá los botones "-Y" o "Y" para mover el eje y confirmar que el motor funciona bien.
En la pantalla de Calibración, seleccioná solo "Vibration Compensation" y "Auto Bed Leveling", y después dale a "Start". La calibración va a confirmar que la impresora esté andando como corresponde.
Notas finales
Esperamos que esta guía detallada te haya servido. Para que el proceso sea seguro y efectivo, si tenés alguna duda sobre lo que explicamos acá, te recomendamos abrir un ticket técnico sobre tu problema.
Por favor, incluí una foto o video que muestre el inconveniente, junto con cualquier otra información que consideres importante para tu consulta.
