En esta guía vas a encontrar el paso a paso detallado para cambiar la correa del eje Y en tu impresora Bambu Lab A1. Es un proceso clave para mantener la precisión de tus impresiones y evitar ruidos o fallas mecánicas por desgaste.
Modelos compatibles
A1
Correa del eje Y para la A1
La correa del eje Y está instalada en dicho eje. Conecta el soporte de la cama con el motor del eje Y y se encarga de mover el conjunto a lo largo de este eje.
¿Cuándo hay que cambiarla?
- Si está muy gastada o deshilachada.
- Si se cortó o se rompió.
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o los cables del toolhead. Manipular la impresora encendida puede causar un cortocircuito, dañando los componentes electrónicos y generando un riesgo para tu seguridad.
Durante el mantenimiento o la resolución de problemas, quizás tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con metal o con otras piezas electrónicas mientras la máquina está prendida.
Por eso, desenchufá siempre la impresora de la corriente antes de arrancar. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket de soporte técnico para que te ayudemos lo antes posible.
Herramientas y materiales necesarios
- Nueva correa de eje Y para A1
- Llave hexagonal H2.0
- Pinzas (tweezers)
- Tiempo estimado: 20 minutos
Importante: Cuando recibas la correa nueva, primero anotá el largo total en un papel. Lo vas a necesitar más adelante para ajustarla según el largo de la correa original.
Sacar la correa del eje Y
Retirar la cama caliente y la tapa superior del eje Y

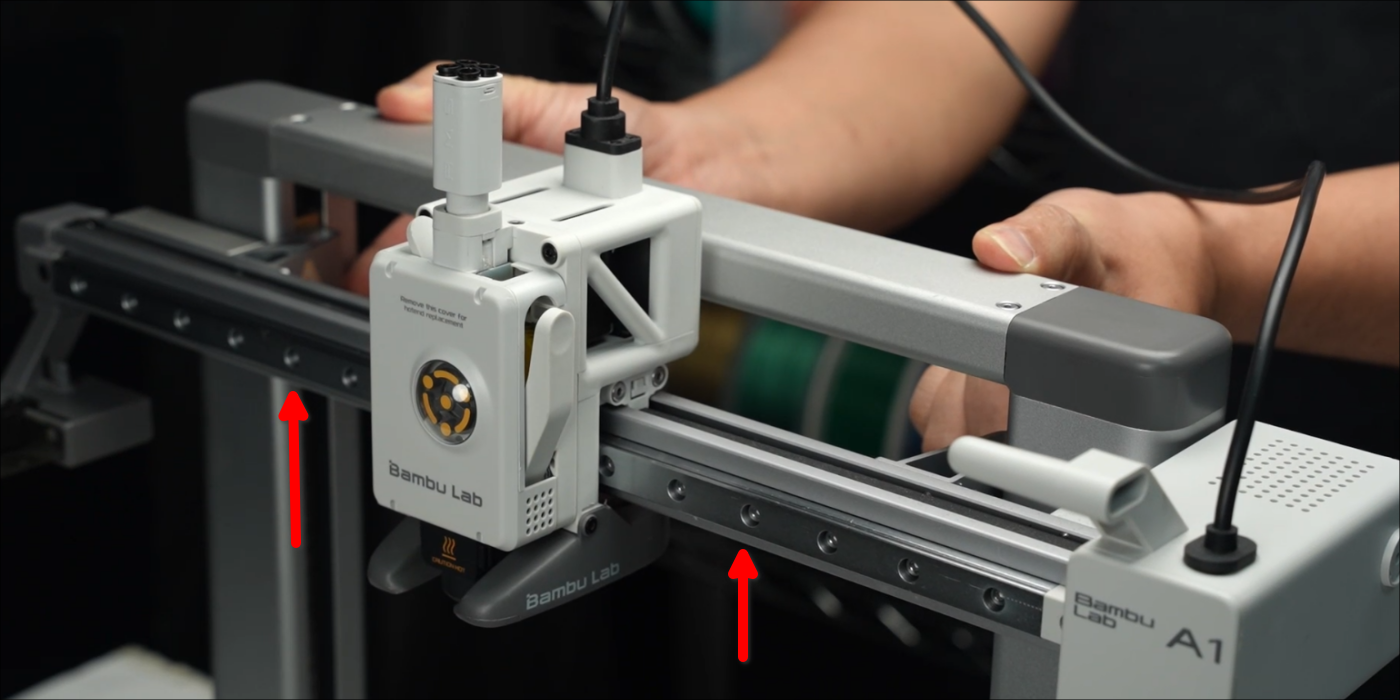

Paso 1: Apoyá la impresora A1 en una superficie plana con el eje X subido hasta arriba de todo.

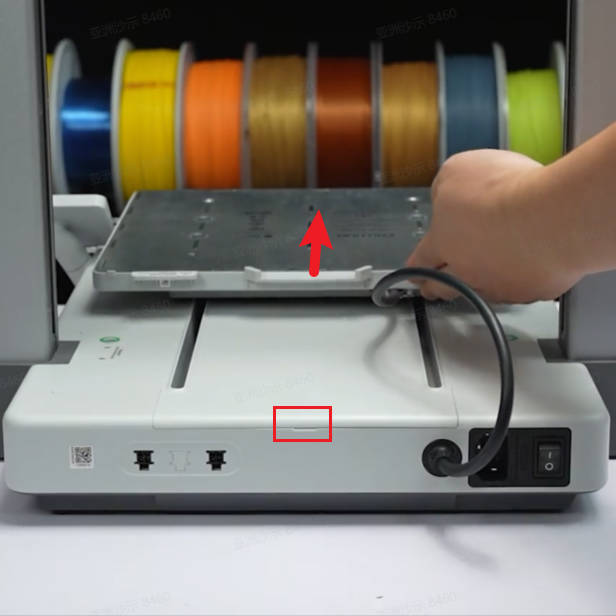

Paso 2: Mové la cama hacia adelante hasta el fondo y sacá la tapa superior del eje Y.
Paso 3: Después, mové la cama totalmente hacia atrás hasta el final.

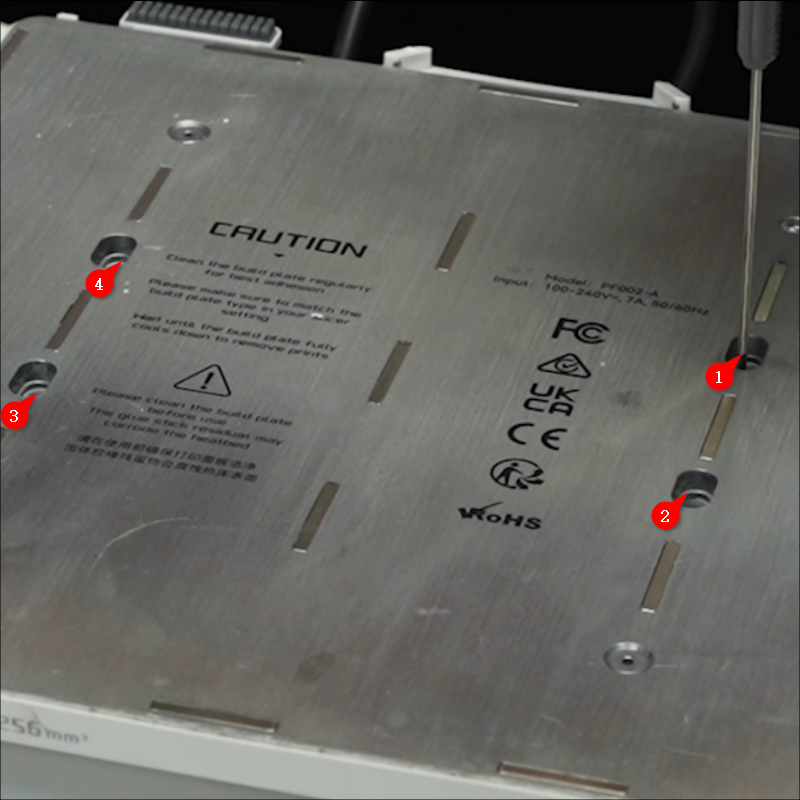

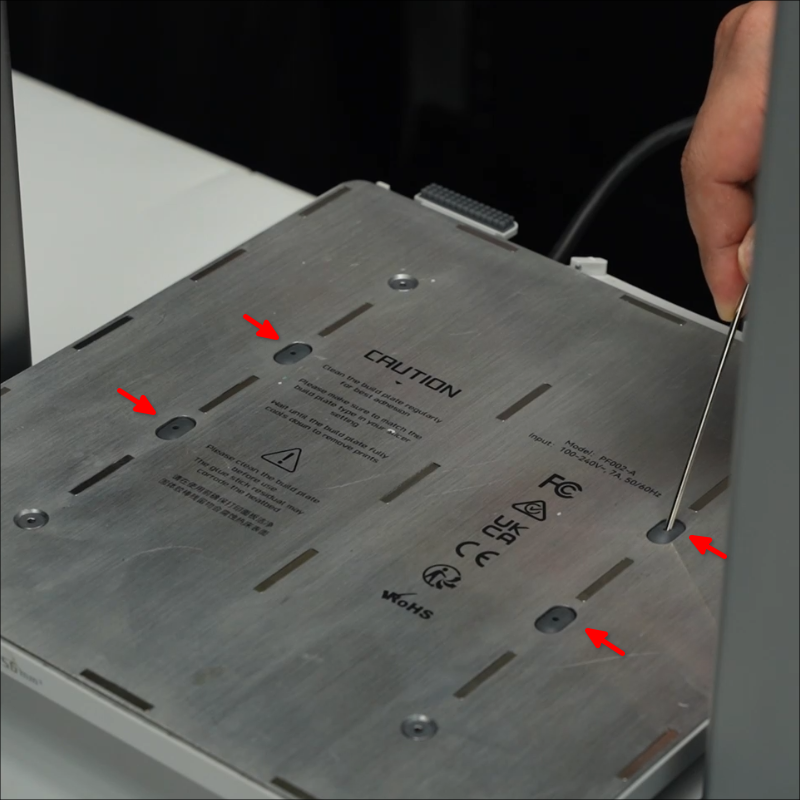

Paso 4: Usá la llave hexagonal H2.0 para sacar los cuatro tapones de goma, aflojá del todo los 4 tornillos, retirá la cama de la base y apoyala en la mesa.
Sacar la tapa inferior de la impresora

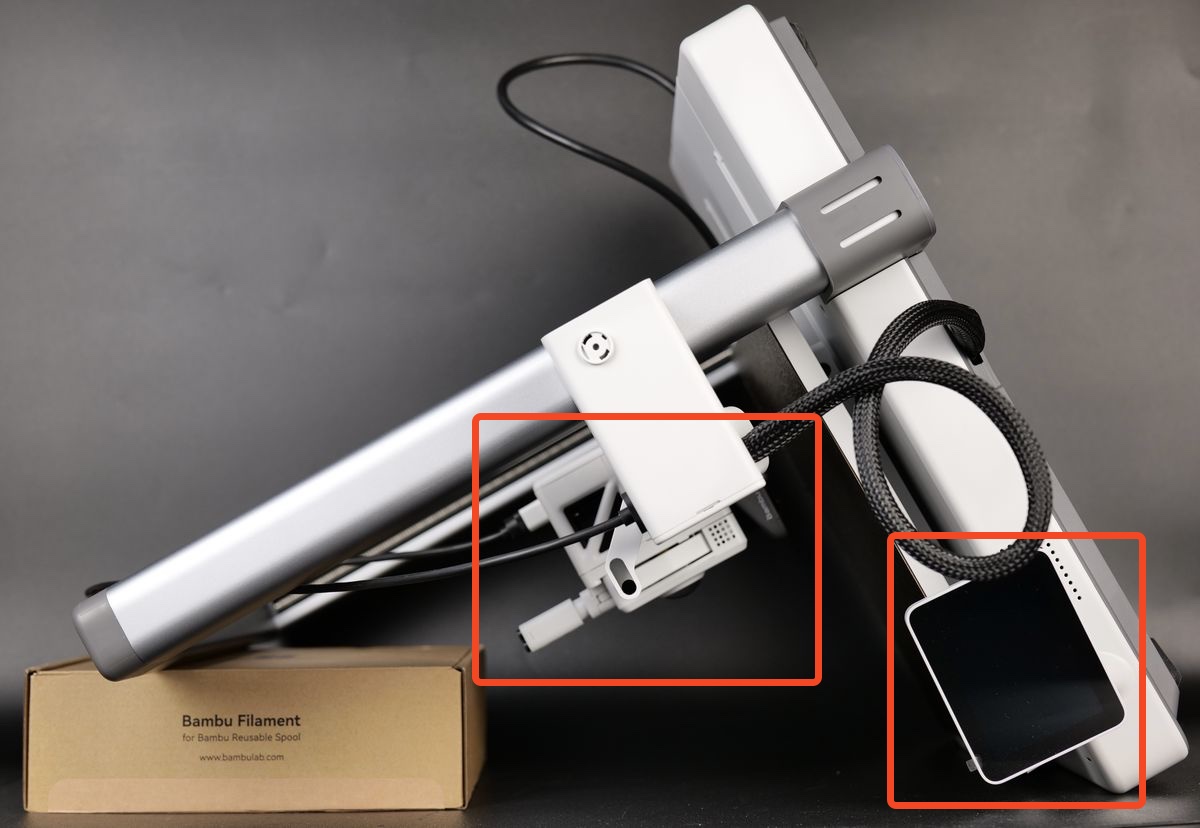

Paso 1: Primero girá la pantalla hacia un costado y después acostá la impresora con cuidado boca abajo (como se ve en la foto). Te sugerimos usar una caja de insumos para levantar el cabezal y evitar que se aplaste la pantalla o el resto de la máquina.

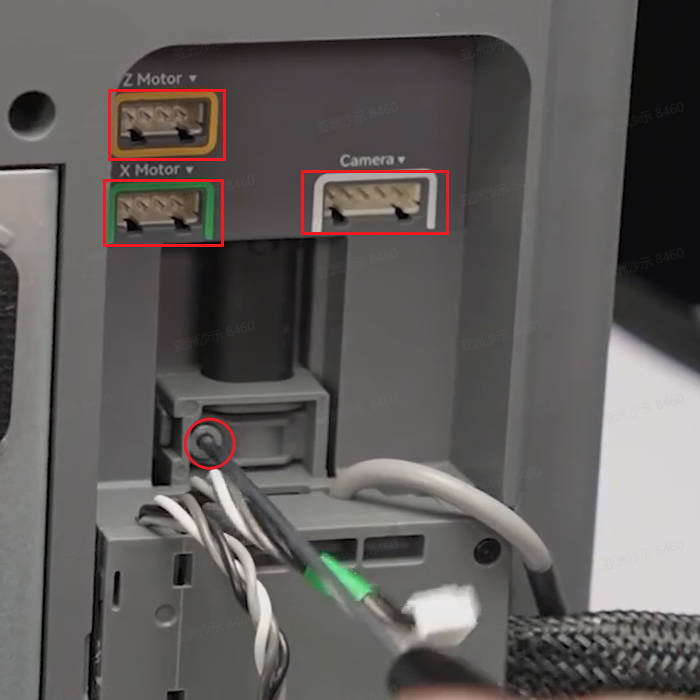

Paso 2: Desconectá los cables de la cámara, del motor del eje X y del motor del eje Z. Después aflojá los tornillos indicados en la imagen (¡solo aflojalos, no los saques del todo!). Luego, empujá hacia arriba el sujetador de cables para desconectar el cable USB.
Paso 3: Sacá la tarjeta SD de la impresora.

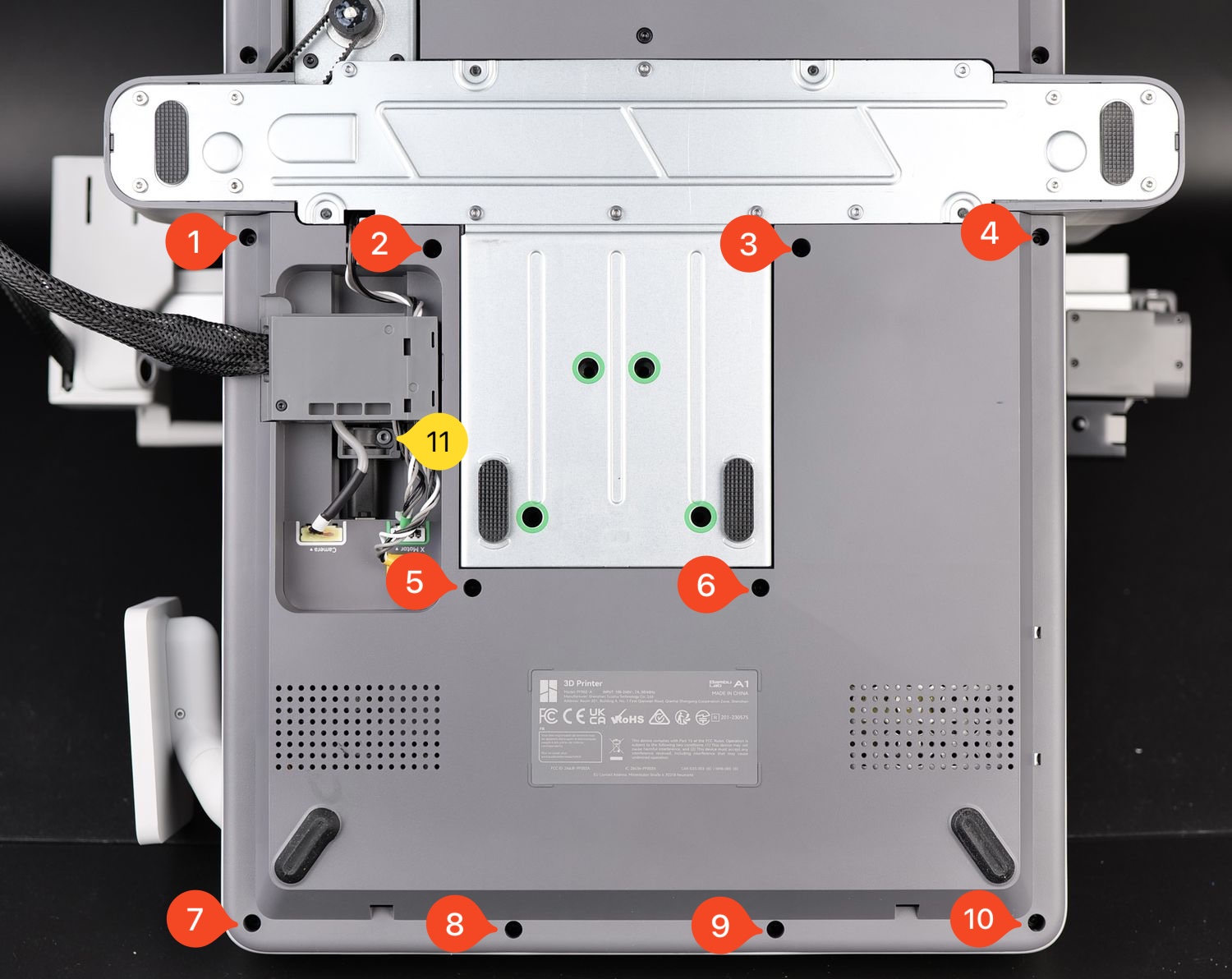

Paso 4: Quitá los 10 tornillos marcados en rojo.
Liberar el resorte de torsión y sacar la grampa de la correa
Paso 1: Da vuelta la impresora y apoyala de forma estable en la mesa.

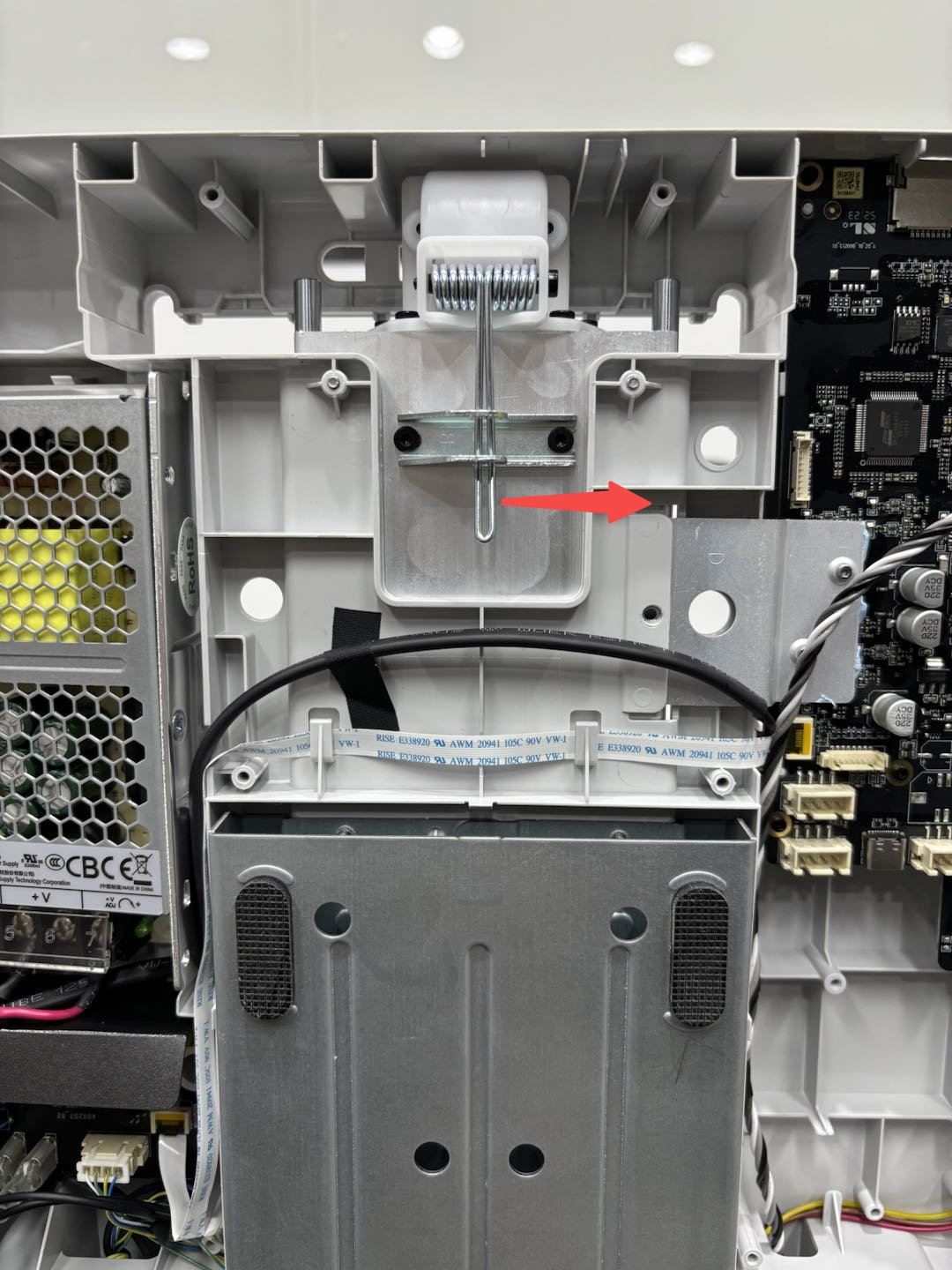

Fijate en la imagen de abajo para liberar el resorte de torsión de la correa del eje Y.
Paso 2: El tensor de la correa está en el frente de la base, bajo una tapita. Sacá la tapa primero. Después, usá la llave H2.0 para aflojar una vuelta los dos tornillos de tensión (no los saques del todo).
Nota: No aflojes ni saques completamente los tornillos de tensión del eje Y, o vas a tener que rearmar todo el mecanismo tensor del eje.
Paso 3: Usá la llave H2.0 para sacar los cuatro tornillos y retirar la grampa (belt clamp) de la correa.
Pegar la correa
Pegá la correa nueva a la vieja con un poco de cinta o adhesivo, asegurándote de lo siguiente:
- Que ambas tengan la misma orientación (mirá bien cómo está puesta la vieja).
- Podés pegar el extremo de la correa nueva que tiene la superficie dentada más larga con el extremo de la vieja que tiene la superficie dentada más chica.
Instalar la nueva correa
Pasar la correa
Paso 1: Una vez que el pegamento o la unión esté firme, agarrá la correa vieja del lado del motor y tirá suavemente para guiar la nueva a través del eje Y.
Hacelo con cuidado para evitar que se despeguen o se corten en el punto de unión mientras la pasás.
Paso 2: Cuando la nueva correa ya haya pasado por todo el eje, separalas despegando el punto de unión.
Paso 3: Con la correa vieja ya afuera, medí su largo exacto y anotalo en un papel. Después, restale ese largo a la correa nueva. La idea es cortar la nueva para que mida exactamente lo mismo que la original.
Ejemplo: Si la vieja mide 650 mm y la nueva 672 mm, la cuenta es 672 - 650 = 22 mm. Tendrías que recortar esos 22 mm de la correa nueva. Ojo que esto es solo un ejemplo; el largo puede variar entre máquinas. No uses esta medida fija en la tuya.
Fijar la correa
Conectá ambos extremos de la correa al soporte de la plataforma, instalá la grampa y ajustá los tornillos para asegurar todo.
Mové el soporte de la cama para confirmar que la correa quedó bien calzada y después instalá el resorte de torsión en el gancho de la base fija.
Poner la tapa inferior
Paso 1: Poné la impresora boca abajo otra vez. Prestá atención al cable del motor; acomodalo bien antes de presionar la tapa inferior.
Calzá la tapa en su lugar y ajustá los diez tornillos sin pasarte de rosca.
Paso 2: Volvé a poner la tarjeta SD.

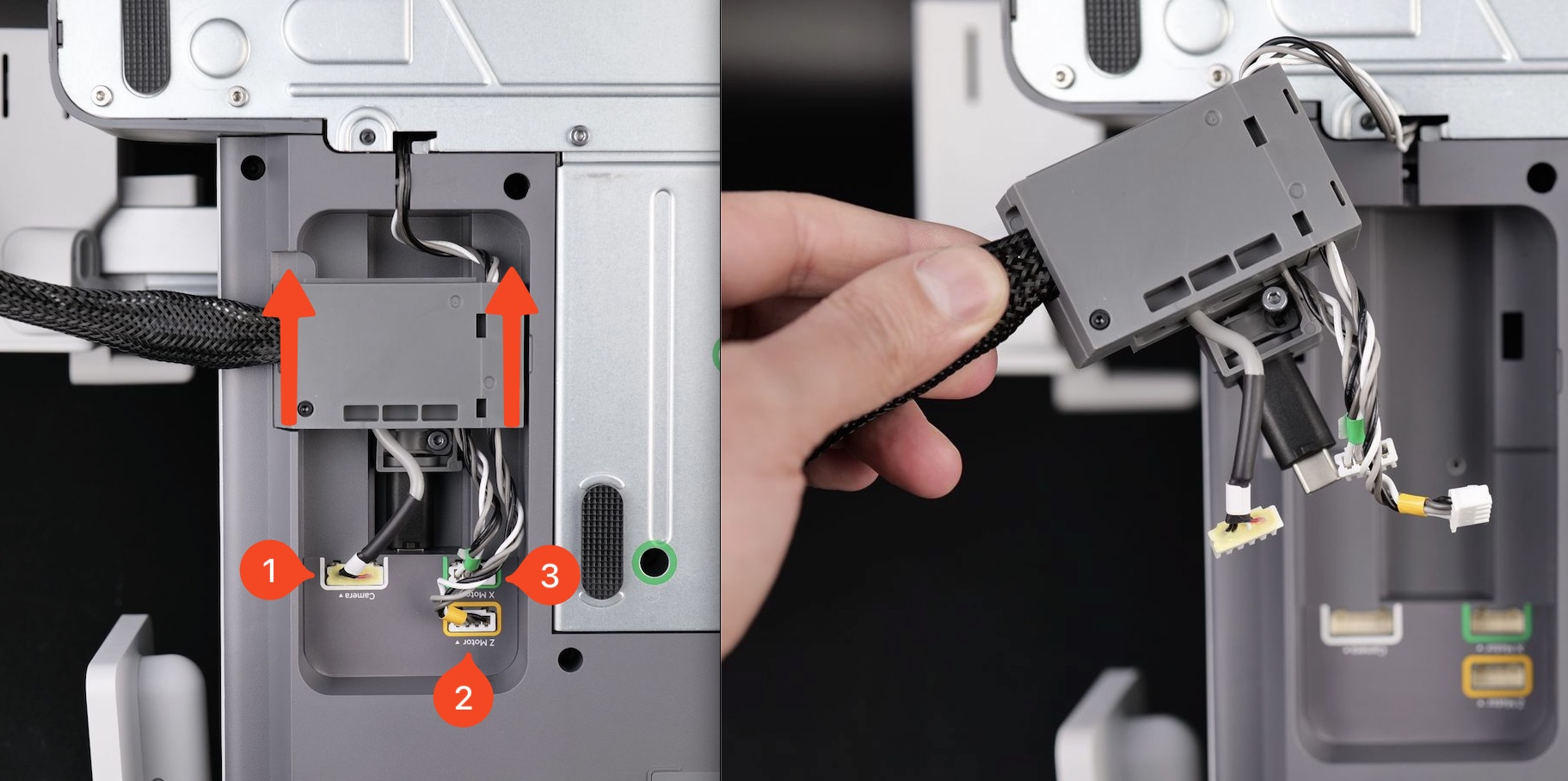

Paso 3: Alineá el sujetador de cables y empujá hacia abajo para que el cable USB entre del todo. Después ajustá el tornillo para trabarlo. Como va sobre plástico, no hagas fuerza de más.
Reconectá los cables de la cámara y de los motores de los ejes X y Z para terminar.
Reinstalar la cama caliente

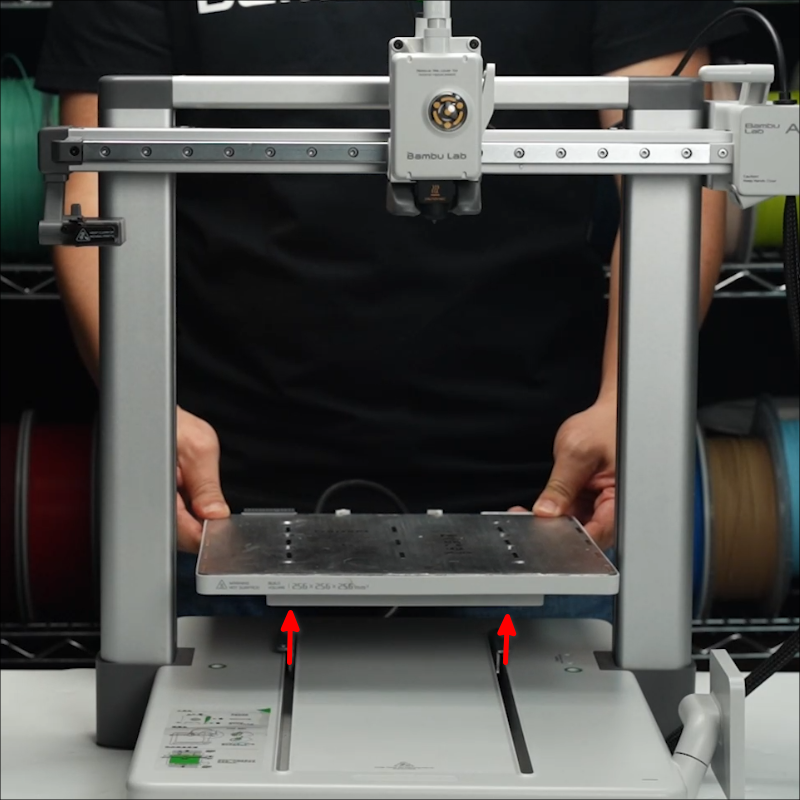

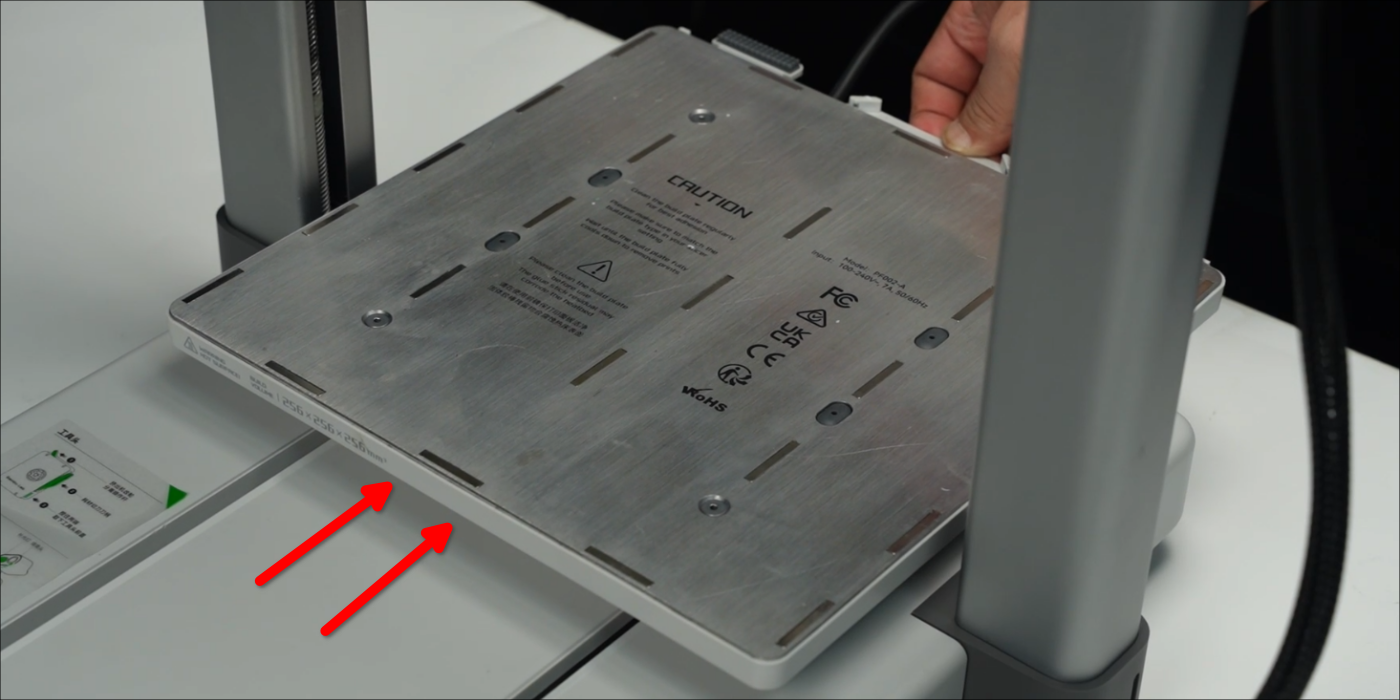

Da vuelta la impresora y apoyala en la mesa. Mirando desde el costado, apoyá la cama sobre su soporte.
Alineá los agujeros y ajustá los cuatro tornillos en diagonal con la llave H2.0. Tené en cuenta que los tornillos van en los agujeros que están más lejos del limpia-nozzle de silicona. Poné los cuatro tapones de goma.
Reinstalar la tapa superior del eje Y

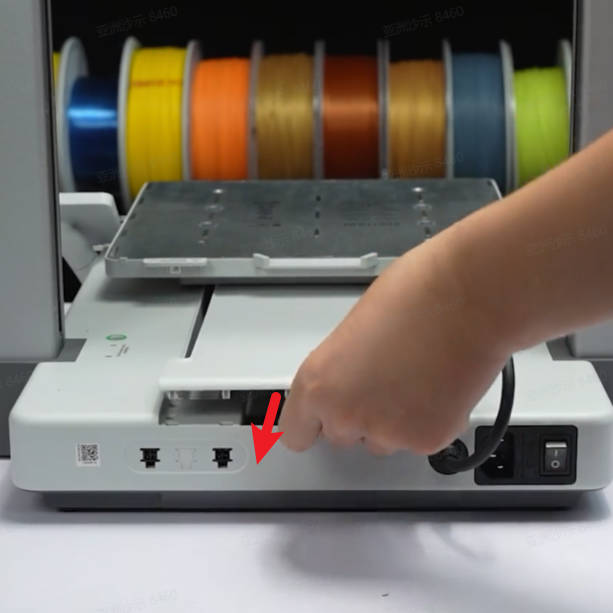

Mové la cama hacia adelante de todo, meté la tapa por debajo, empujala hacia el frente, alineá las trabas y calzala hasta el fondo.
Calibración de la impresora
Paso 1: Mové la cama a mano tres veces hacia adelante y atrás por el eje Y. Después, volvé a ajustar los tornillos de tensión (los que habías aflojado una vuelta antes) y poné la tapita.
Paso 2: En el menú de calibración, seleccioná "Vibration Compensation" y completá el proceso.
Notas finales
Esperamos que esta guía te haya resultado útil. Si tenés dudas sobre el proceso, te recomendamos abrir un ticket de soporte técnico. Por favor, incluí fotos o videos que muestren el problema para que podamos ayudarte mejor.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
