En este tutorial vas a encontrar todos los pasos y consejos para desarmar y volver a montar el conjunto del eje X de tu A1. Tené en cuenta que estas instrucciones no incluyen el mantenimiento del cabezal, así que si necesitás tocar esa parte, fijate en el manual específico para reemplazarlo.
Lista de piezas
- Limpiador de purga
- Tapa del motor del eje X

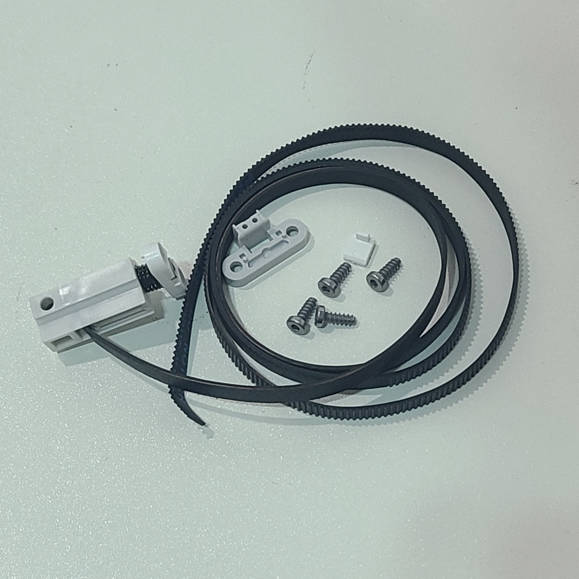

- Correa del eje X

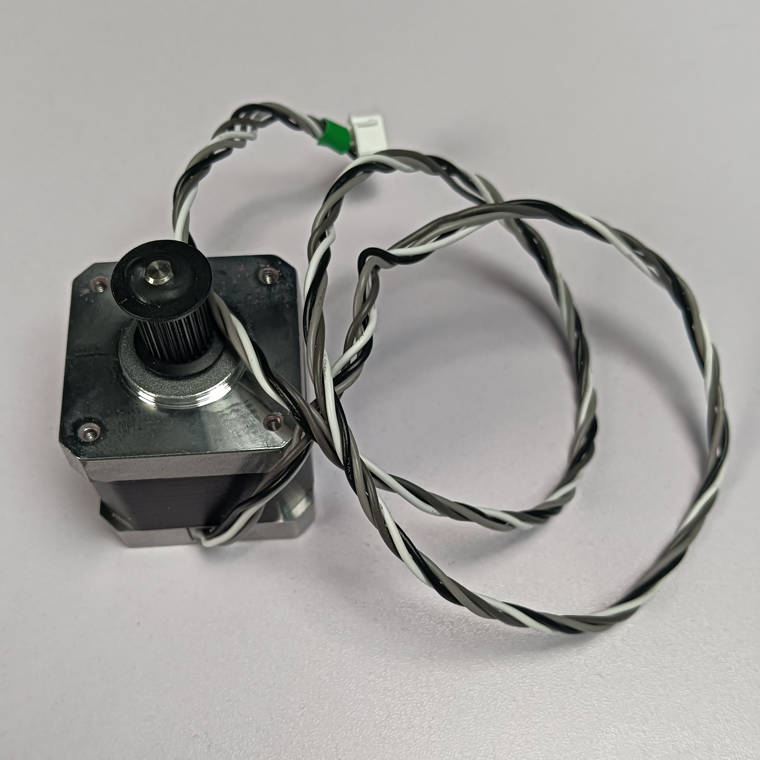

- Motor del eje X
- Polea del eje X

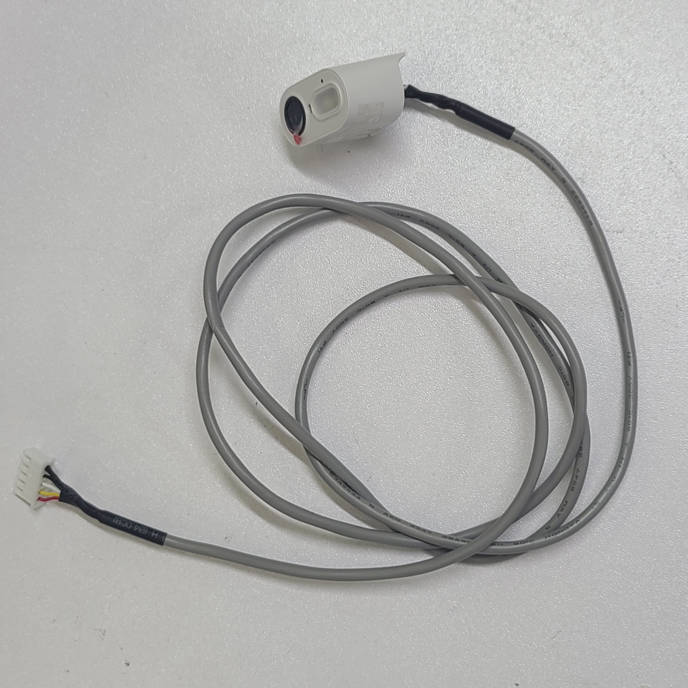

- Cámara Live View
- Cable USB-C de Bambu

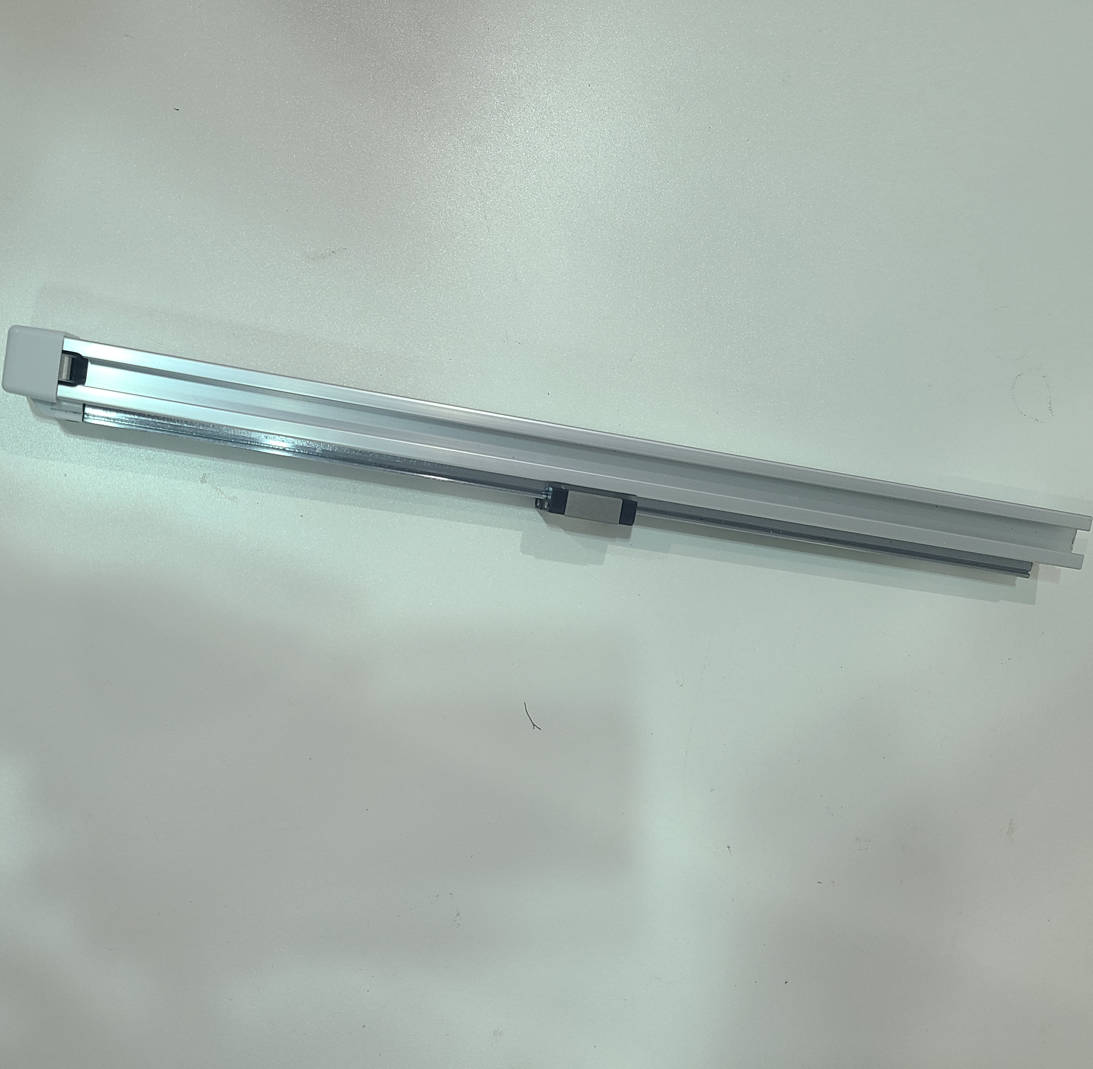

- X-axis linear rail
Lista de herramientas
- Llave hexagonal H1.5 / 2.0
- Pinzas planas
Operación preliminar
Si hace falta, podés consultar el tutorial de instalación de la A1 para ver cómo sacar el eje X.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de hacer cualquier mantenimiento en el equipo o su electrónica, incluyendo los cables del cabezal. Si la dejás prendida mientras trabajás, podés causar un cortocircuito que termine rompiendo otros componentes electrónicos o generando un peligro para vos.
Al hacer mantenimiento o buscar fallas, quizás tengas que desarmar algunas partes, como el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con partes metálicas mientras la impresora está encendida.
Por eso, antes de arrancar, apagá la impresora y desconectala de la corriente. Así evitás cualquier daño y te asegurás de trabajar de forma segura y efectiva. Si tenés dudas, abrí un ticket de soporte y te vamos a ayudar.

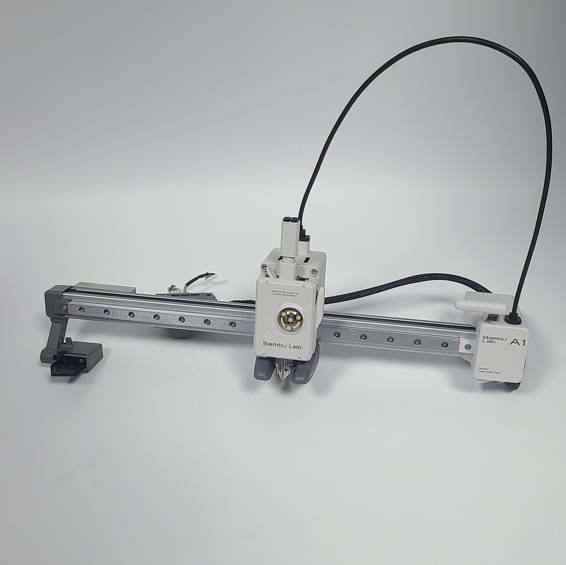

Cómo sacar el conjunto del eje X
Paso 1: Desconectá los cables

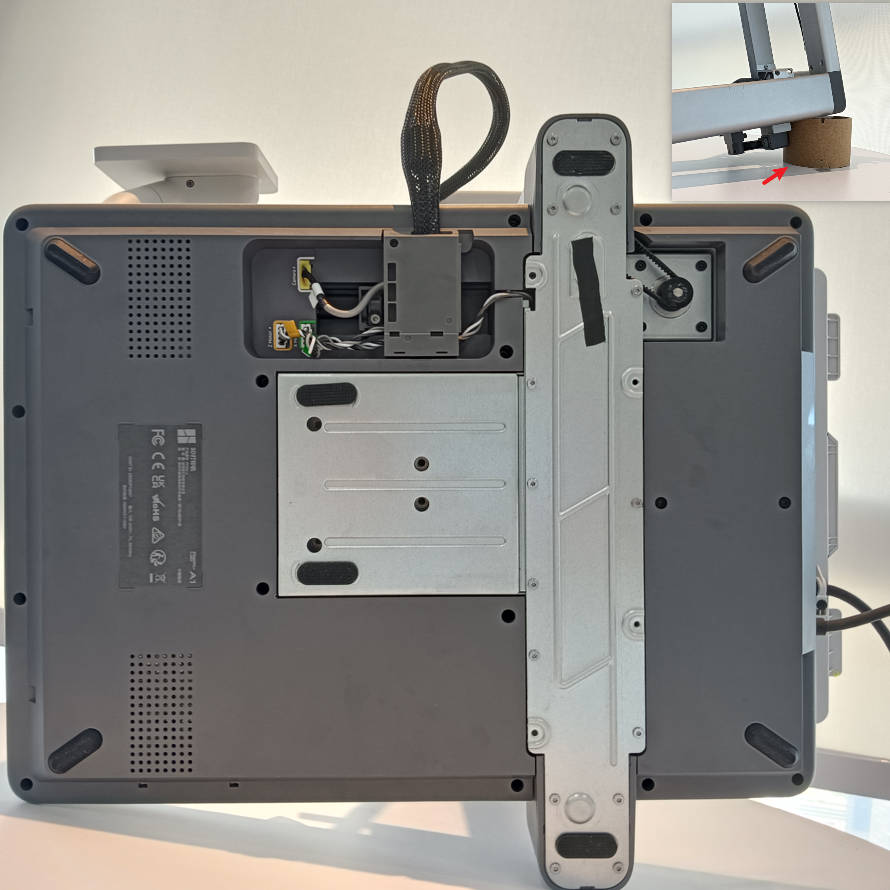

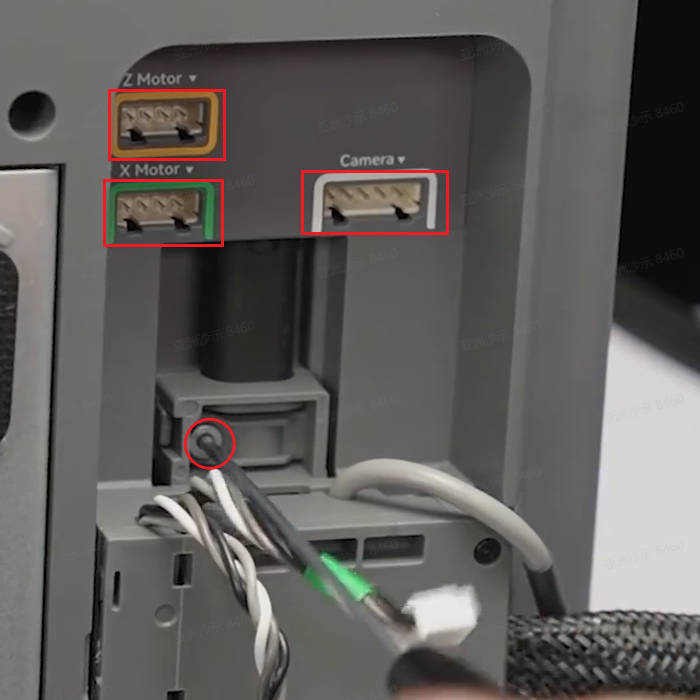

Acostá la impresora sobre su lado izquierdo para que quede a la vista la caja de cables del fondo. Desconectá el cable de la cámara, el del motor del eje X y el del motor Z, en ese orden.
Aflojá el tornillo plateado y deslizá la caja para desconectar el cable USB. Después, abrí la tapa del cable del motor Z y sacá el cable de la caja.
Paso 2: Retirá el conjunto del eje X
Sacá los 6 tornillos que están en la parte de atrás del eje X y desprendé todo el conjunto del marco de la impresora.
Cómo desarmar el conjunto del eje X
Paso 1: Sacá el limpiador de purga
Usá una llave Allen H2.0 para sacar el tornillo y deslizá el limpiador hacia afuera.
Paso 2: Sacá la correa del eje X
Fijá el deslizador del eje X con cinta para que no se caiga. Sacá el tornillo con la llave H2.0 y retirá la tapa del eje X. Ojo: el tornillo de la tapa es más corto que el del limpiador de purga, no los mezcles.
Retirá el bloque de presión del lado derecho de la correa, sostené el bloque tensor y tirá de la correa desde el lado izquierdo para sacarla.
Paso 3: Sacá la polea del eje X y el bloque de contrapeso
Sacá el eje de la polea loca con la llave H2.0, retirá la polea y las dos arandelas. Después, sacá los 2 tornillos y el bloque de contrapeso.
Paso 4: Sacá la caja de gestión de cables

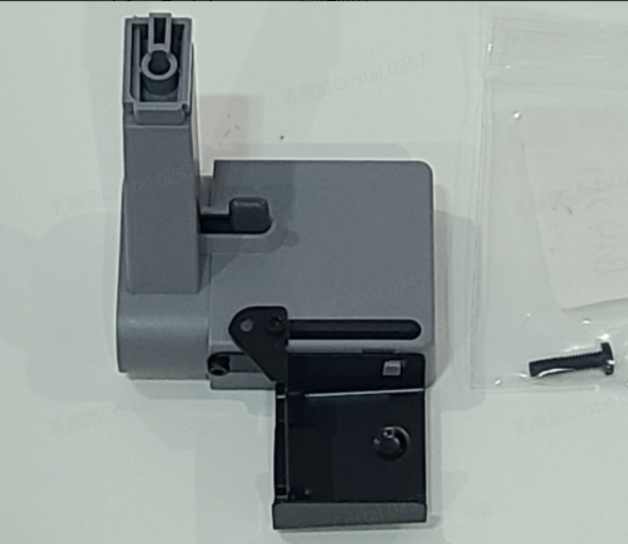

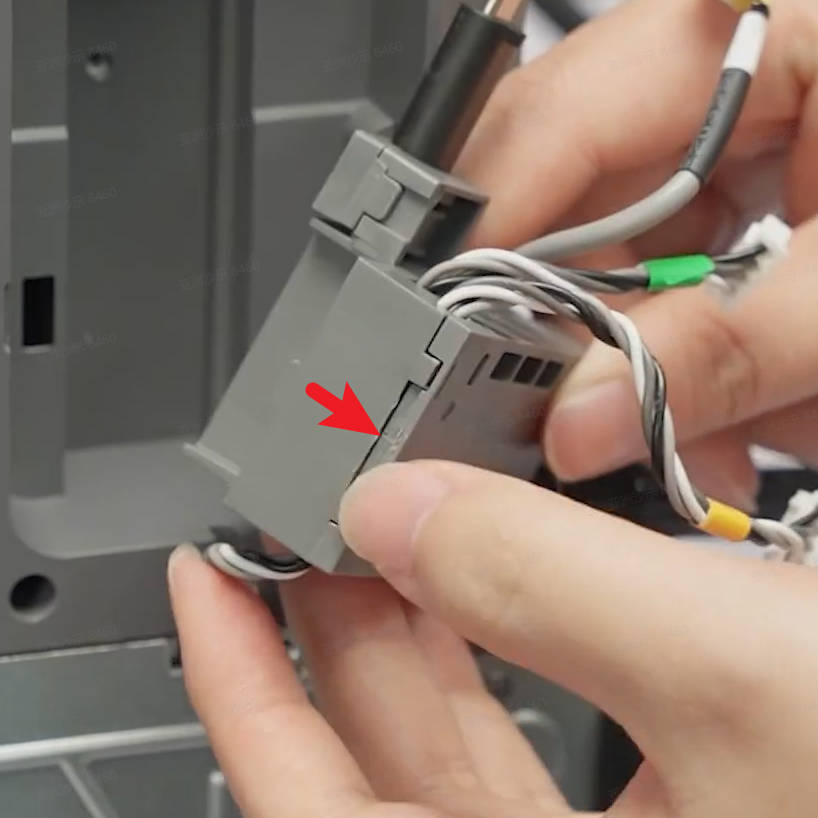

Sacá el tornillo plateado con la llave H2.0 y el tornillo negro con la llave H1.5. Abrí las tapas y retirá todos los cables de la caja.
Paso 5: Sacá la cámara Live View

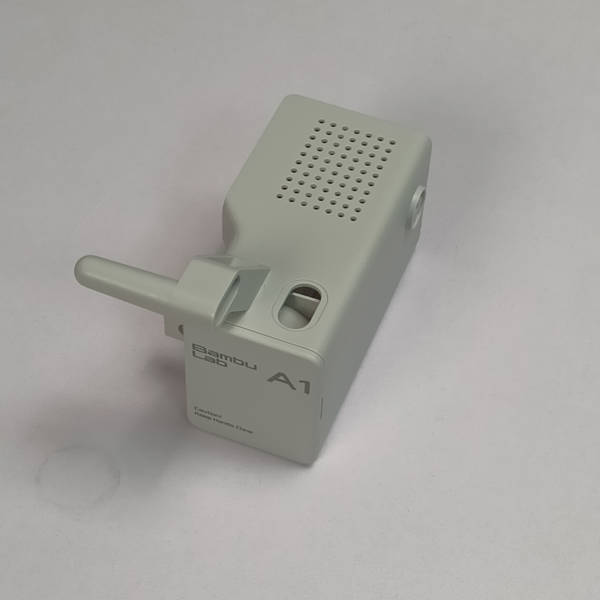

Retirá la tapa frontal de la tapa del motor del eje X. Destrabá la cámara, desconectá su cable y sacala. Usá una llave hexagonal para hacer palanca en el clip del cable y retirá el tubo de malla de nylon junto con el cable de la cámara.
Paso 6: Sacá el X-axis linear rail
Sacá el tornillo de adelante y los 3 de atrás de la unión para separar el X-axis linear rail de la tapa del motor.
Paso 7: Sacá el cable USB-C de Bambu

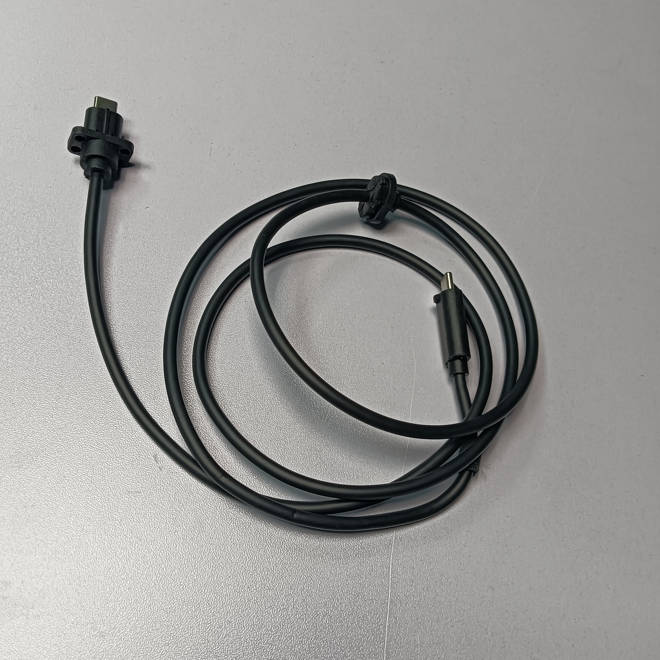

Sacá el anillo magnético del cable USB-C, tirá del tapón de goma y retiralo.
Paso 8: Desmontá el motor
Sacá la tapa trasera de la caja del motor haciendo fuerza hacia donde indica el dibujo. Retirá los 3 tornillos y sacá el motor del eje X con su soporte.
Cómo armar el conjunto del eje X
Paso 1: Instalá el motor
Chequeá la orientación del cable del motor, ponelo en el soporte y ajustá los 4 tornillos. Pasá el cable, poné el motor en la tapa y ajustá los 3 tornillos.
Paso 2: Instalá el cable USB-C de Bambu
Pasá el cable y poné el tapón de goma en su lugar.
Paso 3: Instalá la cámara Live View
Pasá el cable, conectalo a la cámara e instalá la cámara en la tapa del motor.
Paso 4: Instalá la caja de gestión de cables
Poné el tubo de malla de nylon y el clip para fijarlo a la tapa del motor. El anillo magnético tiene que ir a unos 12 cm del puerto USB, envuelto con cinta dentro de la malla. Acomodá los cables en la caja, poné el tornillo plateado y ajustá el negro. Por último, poné la tapa trasera del motor fijándote que la muesca del USB quede bien orientada.
Paso 5: Instalá la correa del eje X
Fijate que la correa esté para el lado correcto y pasala por el X-axis linear rail. Enroscala en la rueda del motor y poné el bloque de fijación del lado derecho.
Paso 6: Uní el X-axis linear rail y la tapa del motor
Uní las dos piezas, ajustá el tornillo de adelante y los 3 de atrás, y cerrá la tapa frontal del motor.
Paso 7: Instalá el contrapeso y la polea
Poné el bloque de contrapeso con sus 2 tornillos. Instalá la polea con una arandela arriba y otra abajo, y ajustá el eje de la polea loca.
Paso 8: Instalá el limpiador de purga
Poné la tapa del eje X y el limpiador de purga con sus tornillos. Ojo: si usás el tornillo largo (del limpiador) en la tapa, vas a trabar la polea y el eje X va a andar mal o perder pasos al hacer el homing.
Cómo instalar el conjunto del eje X
Alineá el eje X con los pernos de ubicación de los deslizadores del eje Z y encastralo. Finalmente, aseguralo bien para terminar el montaje.
