Tutorial de instalación del Soporte de carrete A1
Esta página ofrece instrucciones para remover e instalar el Soporte de carrete de la A1, contemplando también el cambio del conector del tubo de PTFE.

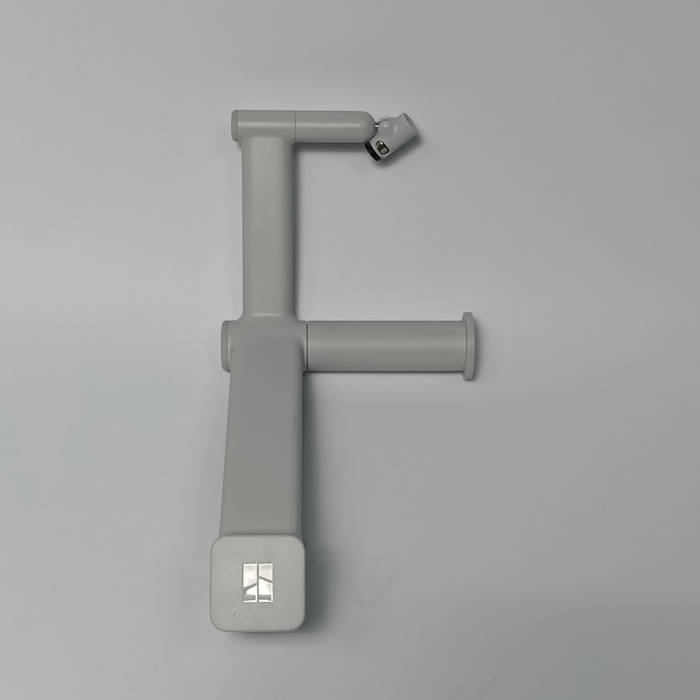

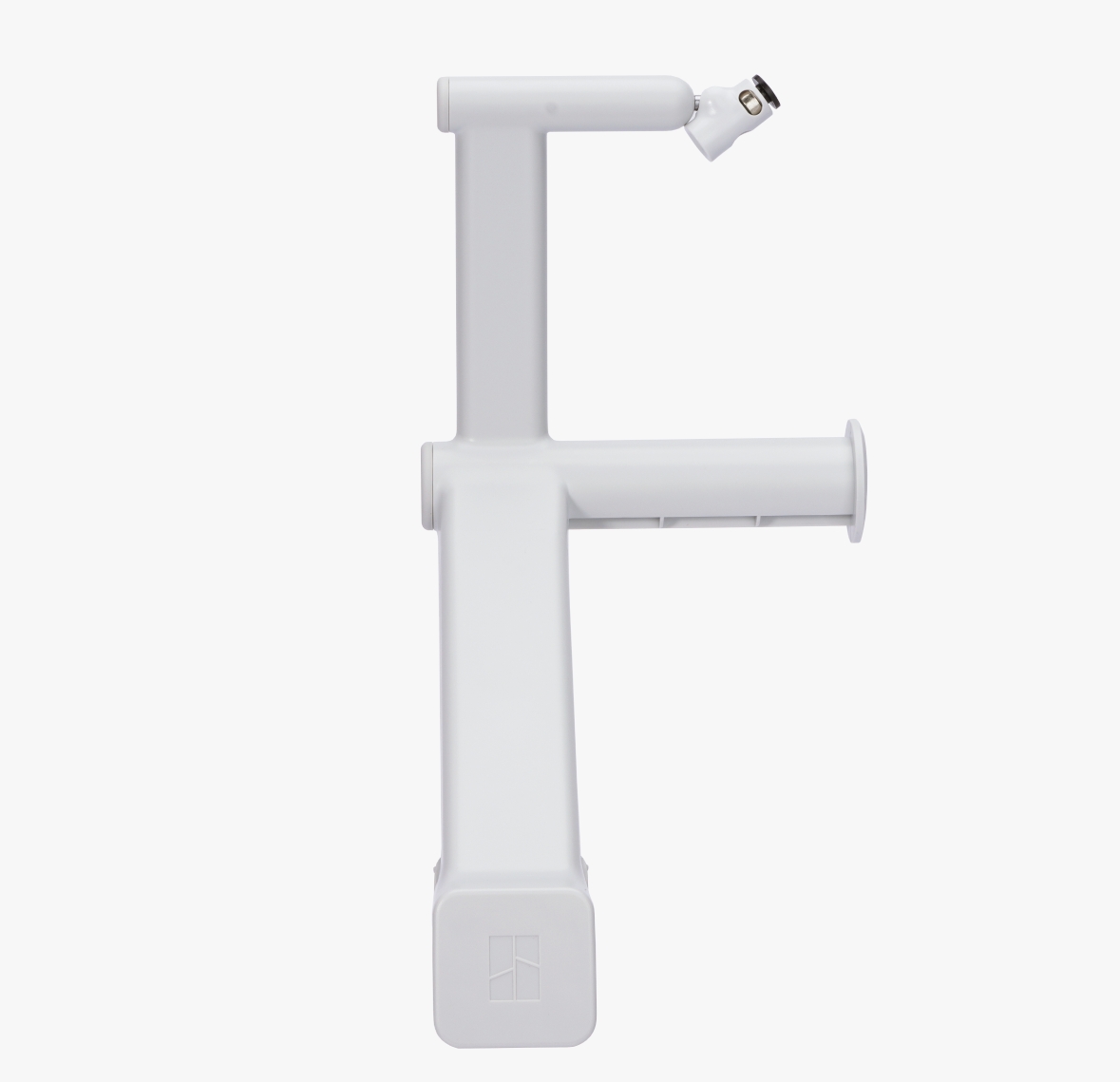

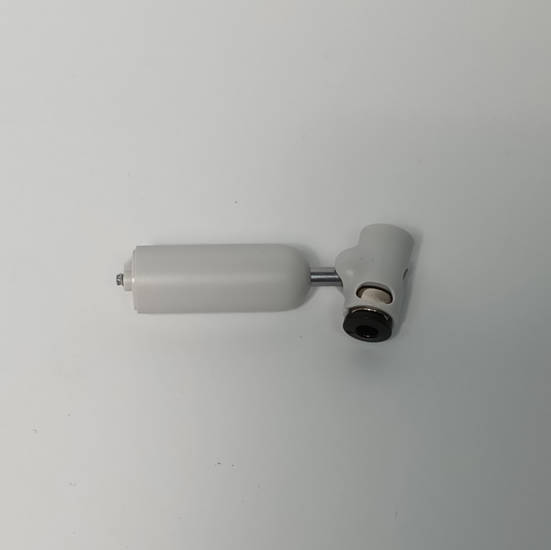

Nota: En la siguiente imagen se ve la nueva versión del soporte. Esta versión no necesita ser ensamblada y se puede instalar directamente en la impresora. Por favor, consultá el Paso 3 de la sección "Instalar el Soporte de carrete" en este artículo.
Lista de piezas
Estas son las piezas de repuesto involucradas en esta guía:
- Soporte de carrete
- Conector de tubo de PTFE
Lista de herramientas
- Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE! Es clave apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y sus componentes electrónicos, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que derivaría en daños electrónicos adicionales y riesgos de seguridad.
Cuando hagas mantenimiento o busques fallas en la impresora, puede que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros metales mientras la impresora sigue encendida.
Por lo tanto, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier laburo de mantenimiento. De esta forma vas a evitar posibles daños en los componentes electrónicos de la impresora y te asegurás de trabajar de forma segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesités.
Cómo sacar el Soporte de carrete

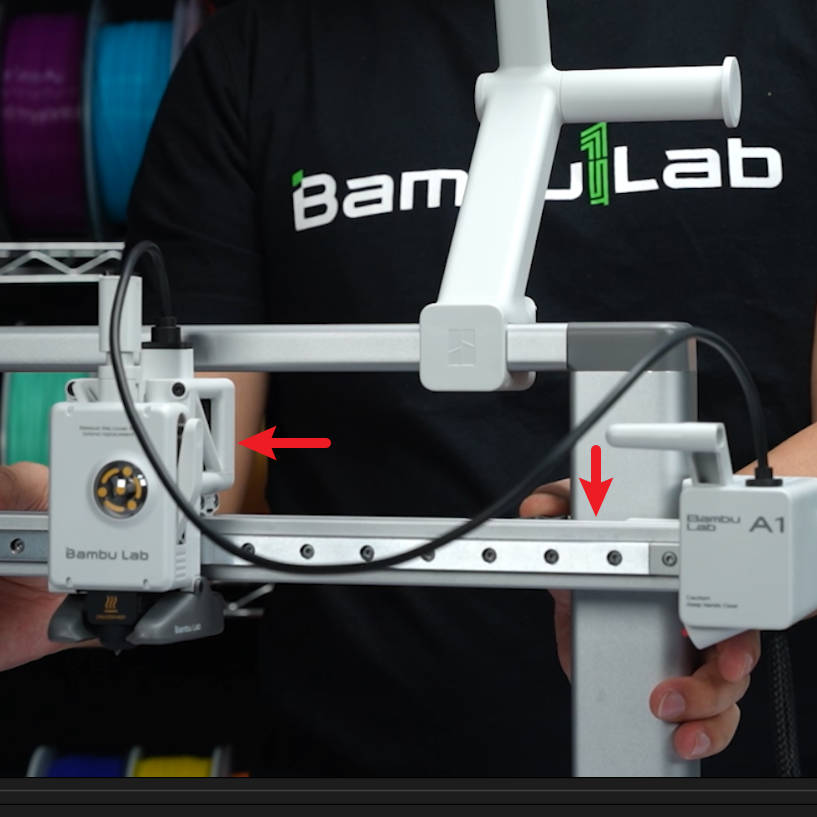

Paso 1 - Sacar el Soporte de carrete
Nota: Primero sacá el carrete de filamento.
Corré el cabezal y bajá el eje X para tener espacio suficiente, abrí el clip en la parte de atrás del soporte y retirá el Soporte de carrete.

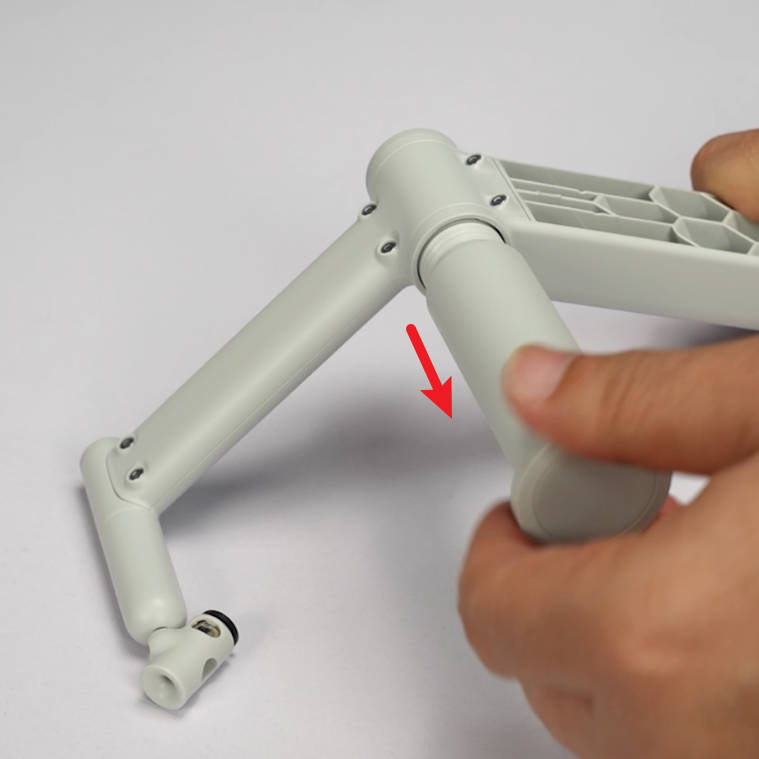

Paso 2 - Sacar el eje del soporte
Como se muestra en la imagen, girando en sentido antihorario podés aflojar y sacar el eje del soporte.

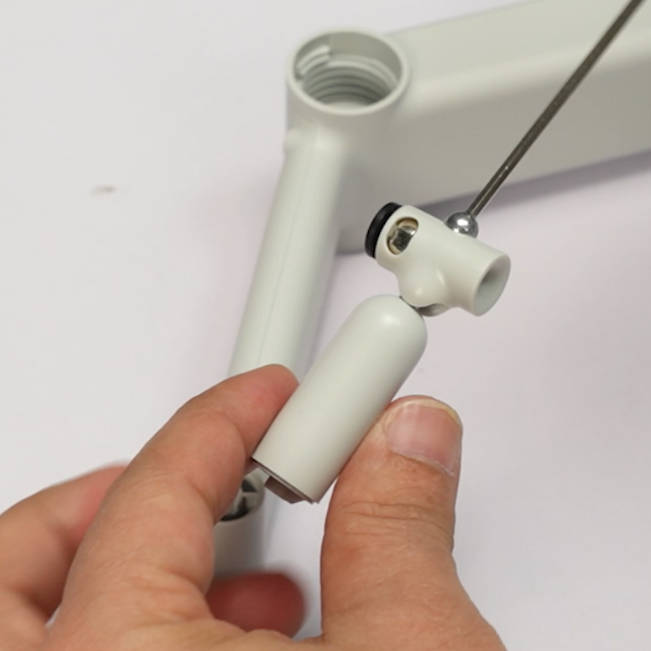

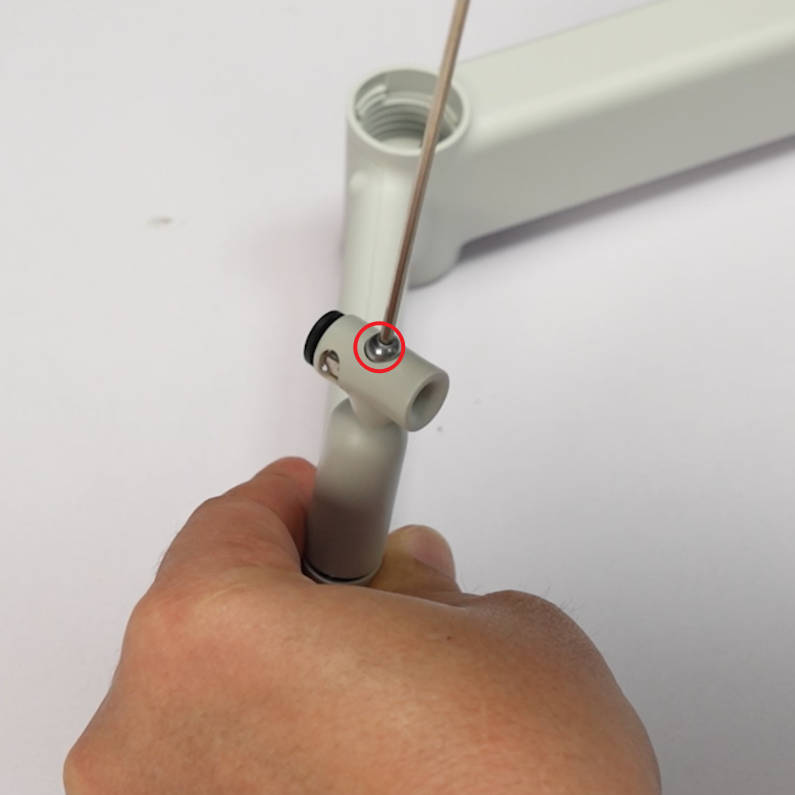

Paso 3 - Sacar el conector del tubo de PTFE
Aflojá el tornillo de cabeza redonda con una llave Allen H2.0 hasta que el conector del tubo de PTFE se desprenda por completo.
Cómo instalar el Soporte de carrete

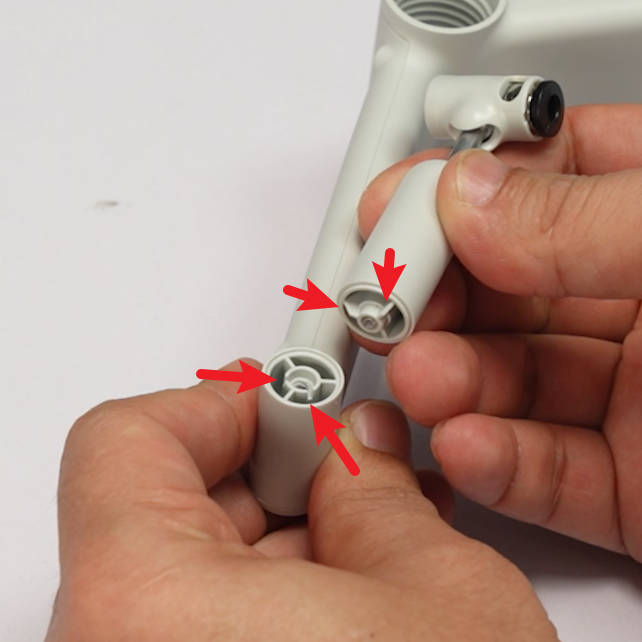

Paso 1 - Instalar el conector del tubo de PTFE
Alineá las ranuras en el soporte, instalá el conector del tubo de PTFE en el soporte y ajustá los tornillos de cabeza redonda.
Paso 2 - Instalar el eje del soporte

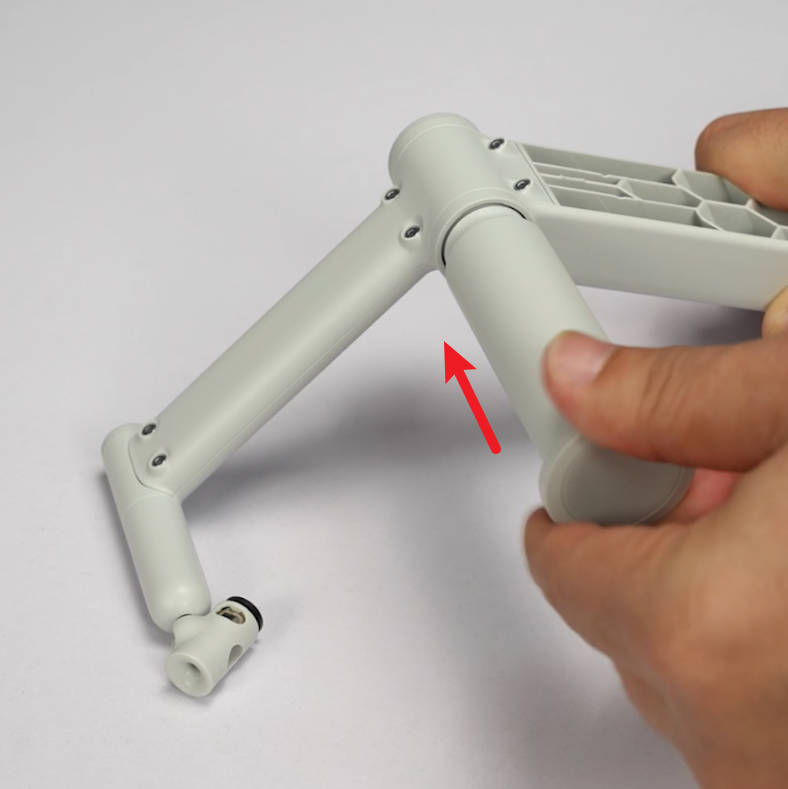

Como se ve en la imagen, girá en sentido horario para ajustar el eje del soporte.

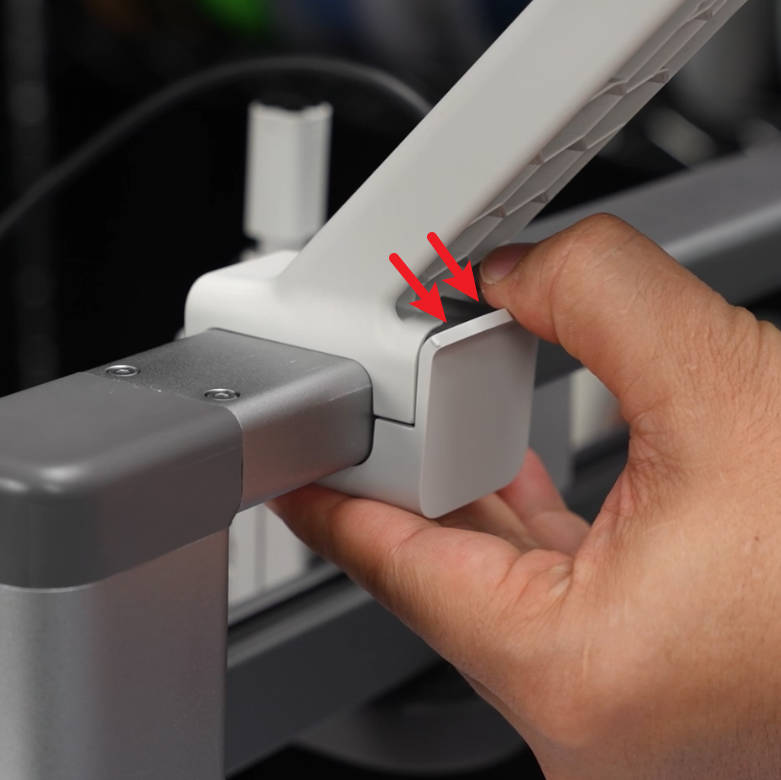

Paso 3 - Instalar el Soporte de carrete
Abrí el clip y, mirando hacia atrás, montá el Soporte de carrete sobre el perfil, y después aseguralo hacia arriba para que quede en su lugar.
Verificar el funcionamiento
Revisá el clip y confirmá que no esté flojo.
Esperamos que esta guía detallada te haya sido de ayuda. Para asegurar una ejecución segura, si tenés alguna inquietud sobre el proceso, te recomendamos enviar un ticket técnico sobre tu problema, incluyendo una foto o video de la situación.
