Este artículo te va a servir de guía para que sepas cómo desarmar y armar el conjunto de la base inferior de tu A1 de forma segura. Fijate bien en las precauciones y consejos que te damos para que todo te quede bárbaro y no tengas ningún drama con la electrónica.
Contenido de la página
- Base inferior de la A1
- Tutoriales de desarmado de partes relacionadas
- Lista de herramientas
- Operación preliminar
- Advertencia de seguridad
- Desarmado de la base inferior de la A1
- Armado de la base inferior de la A1
- Verificación del funcionamiento
- Lista de piezas
- Lista de tornillos
Base inferior de la A1

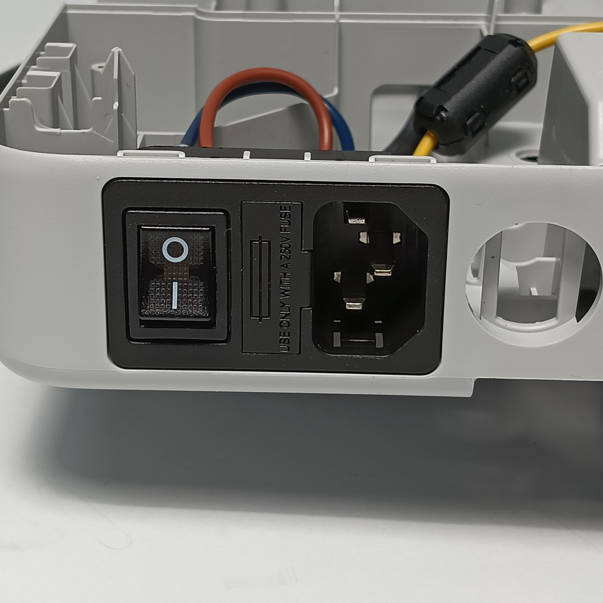

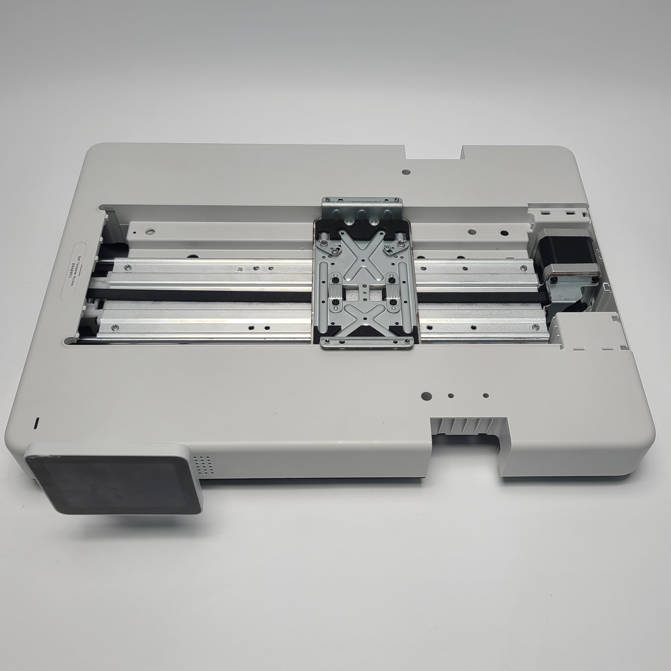

La base inferior de la A1 consiste en la cama caliente, el ensamblaje del eje Y, la pantalla táctil, las tapas delantera y trasera, la placa de CA, la placa principal, la fuente de alimentación y el interruptor de encendido.
Tutoriales de desarmado de partes relacionadas
Si necesitás desarmar otros componentes principales de la impresora, podés consultar estos links:
- Sacar el soporte de filamento: Tutorial de instalación del porta bobinas de la A1.
- Sacar el Toolhead: Reemplazo del Toolhead - Serie A1.
- Sacar el conjunto del eje X: Tutorial de instalación del conjunto del eje X de la A1.
- Sacar la cama caliente: Guía de actualización de la cama caliente de la A1.
- Sacar el marco de la impresora: Tutorial de instalación del marco de la impresora A1.
Lista de herramientas
- Llave Allen H2.0 y H1.5
- Destornillador Phillips (en cruz)
- Pinzas planas
Operación preliminar
Antes de empezar a tocar nada, asegurate bien de apagar la impresora y desenchufarla.
Advertencia de seguridad
IMPORTANTE: Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, especialmente en la parte eléctrica y los cables del cabezal. Si la dejás prendida podés causar un cortocircuito, lo que te puede arruinar la electrónica o ser un peligro para vos.
Cuando hacés mantenimiento, podés dejar expuestos cables o componentes que, si se tocan entre sí o con algo metálico mientras la máquina está prendida, hacen lío. Por eso, cortá la corriente y desconectá todo antes de arrancar. Si tenés alguna duda con estos pasos, abrí un ticket de soporte y te damos una mano.
Desarmado de la base inferior de la A1
Paso 1 - Sacar las tapas inferiores

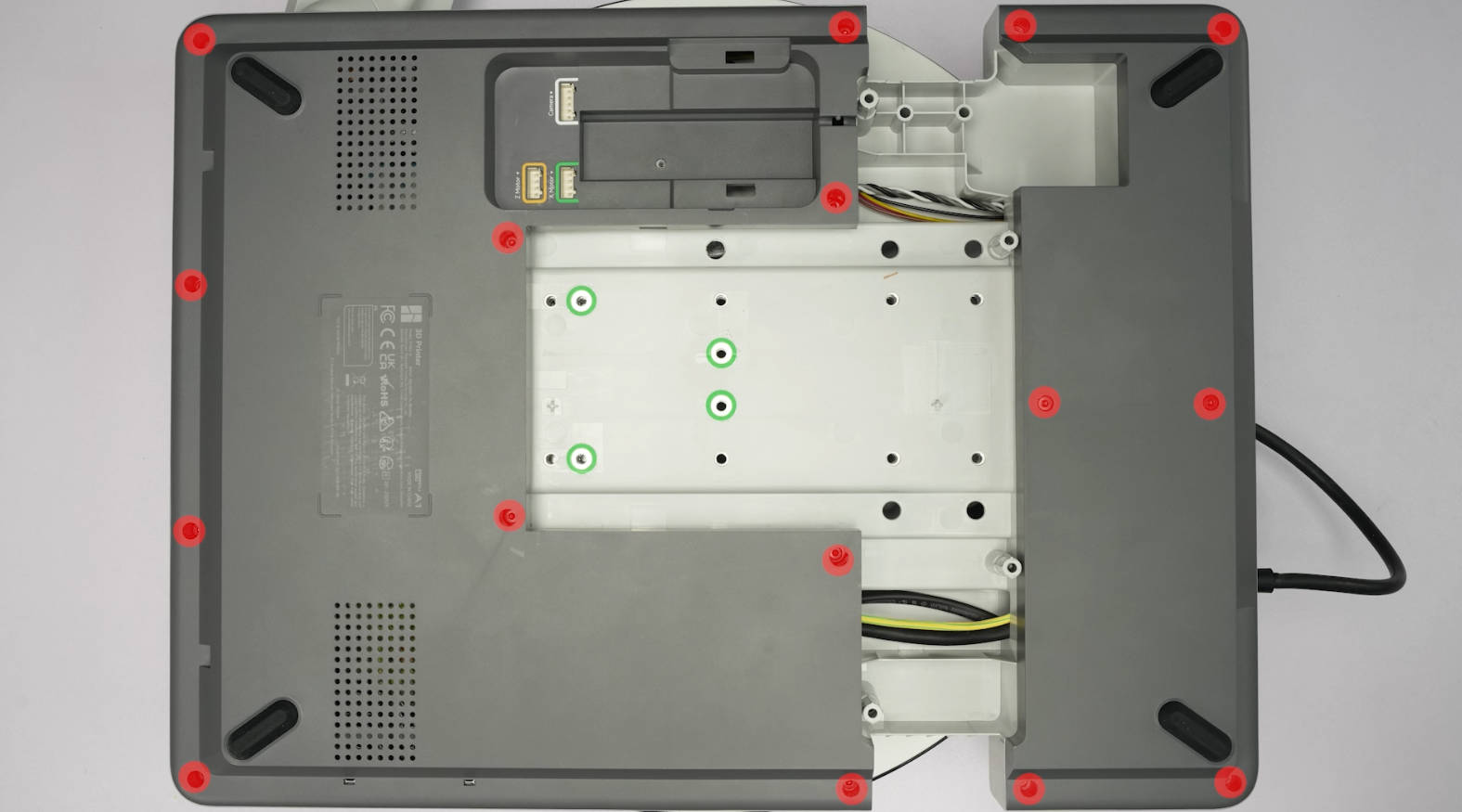

Sacá los tornillos marcados en rojo para poder retirar la tapa de abajo.

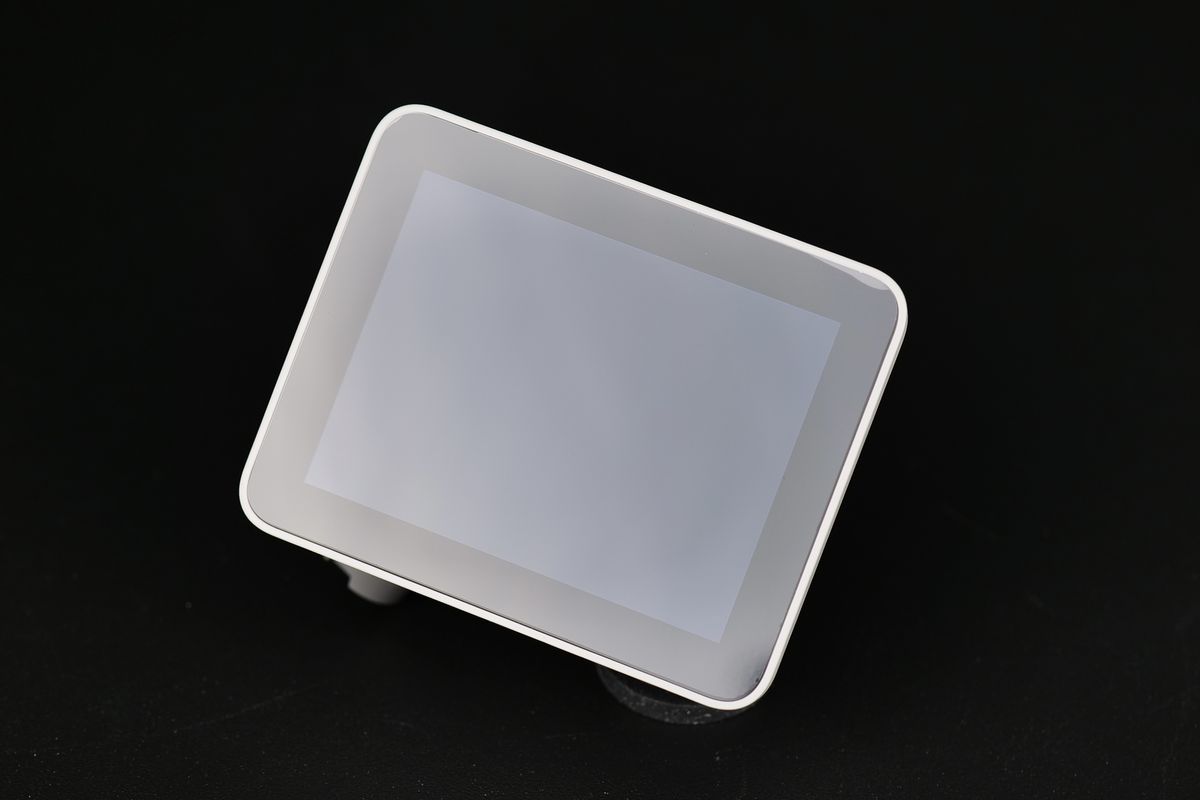

Paso 2 - Sacar la pantalla táctil
Fijate en la guía de desarmado de pantalla de la A1 para ver el detalle.
Paso 3 - Sacar la placa de conexión del AMS

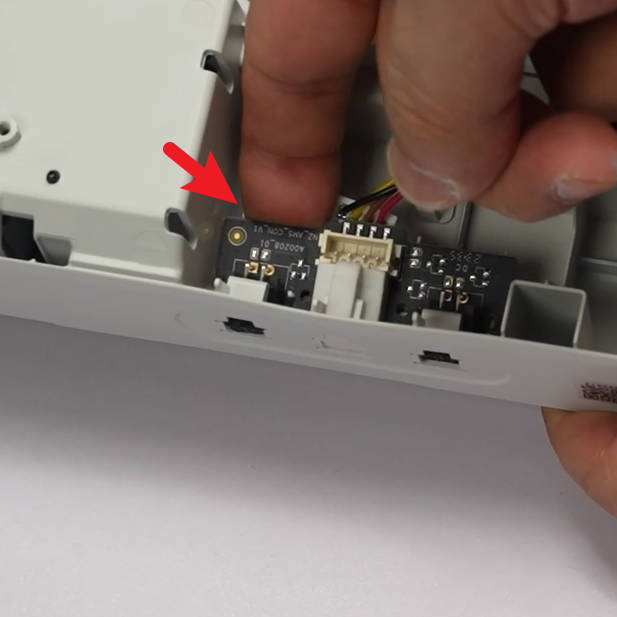

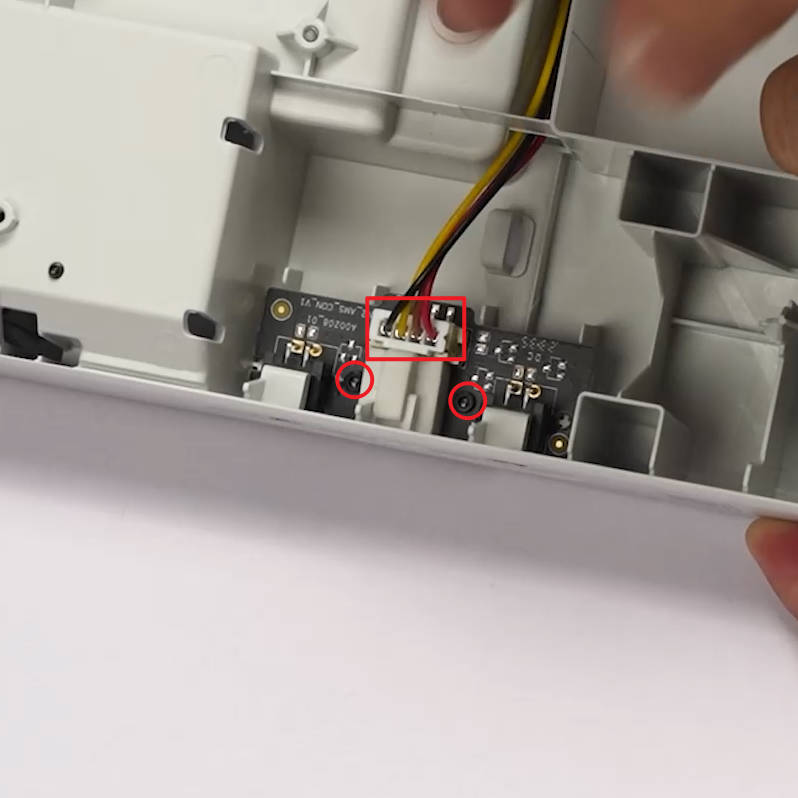

Desconectá el cable, sacá los 2 tornillos con la llave Allen H1.5 y retirá la placa de conexión del AMS.
Paso 4 - Sacar la fuente de alimentación
Podés consultar la guía de desarmado de la fuente de alimentación de la A1 para más info.
Paso 5 - Sacar la placa de CA
Fijate en la guía de desarmado de la placa de CA de la A1.
Paso 6 - Sacar la placa principal
Consultá la guía de desarmado de la placa principal de la A1 para ver cómo se hace.
Paso 7 - Sacar los cables

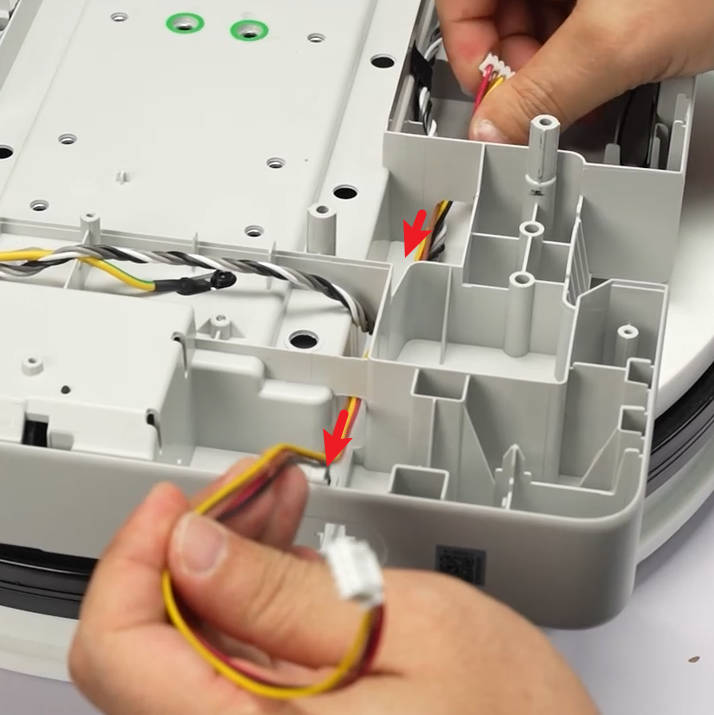

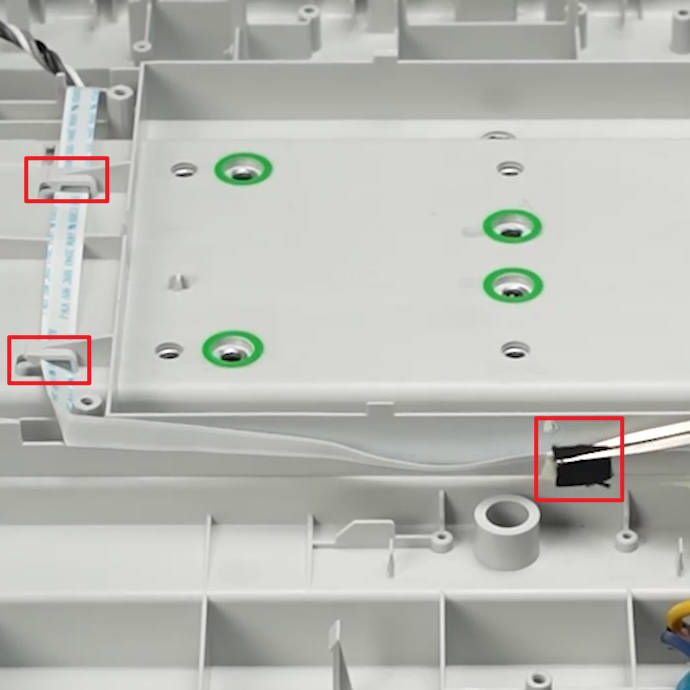

- Soltá el cable de la placa de conexión del AMS de las trabas y tiralo hacia la posición donde se instala la placa.

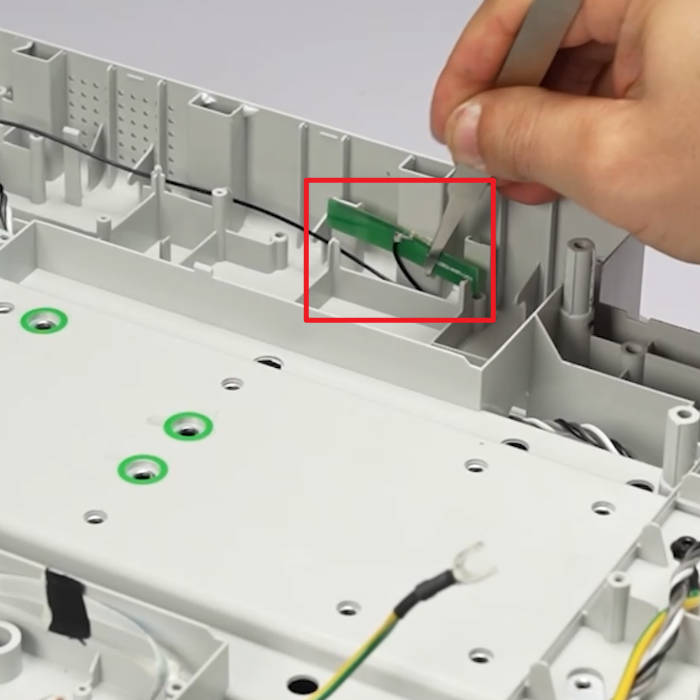

- Levantá la placa de la antena Wi-Fi con las pinzas y sacá la antena.
- Retirá el cable flex que conecta la placa principal con la placa de CA.
Paso 8 - Sacar el ensamblaje del eje Y
Mirá la guía de desarmado del ensamblaje del eje Y de la A1.
Armado de la base inferior de la A1
Paso 1 - Instalar la placa de CA
Fijate en la guía de instalación de la placa de CA de la A1.
Paso 2 - Instalar la fuente de alimentación
Consultá la guía de instalación de la fuente de alimentación de la A1.
Paso 3 - Instalar la placa de conexión del AMS
Colocá la placa de conexión del AMS y apretala firme en su lugar. Después poné los 2 tornillos y conectá el cable si ya está ahí.
Paso 4 - Instalar la placa principal
Mirá la guía de instalación de la placa principal de la A1.
Paso 5 - Conectar el cable de la placa de conexión del AMS
Pasá el cable, conectalo a los conectores de la placa principal y de la placa del AMS. Acomodalo bien para que los tornillos no lo muerdan ni lo dañen.
Paso 6 - Instalar el ensamblaje del eje Y
Fijate en la guía de instalación del ensamblaje del eje Y de la A1.
Paso 7 - Instalar la pantalla táctil
Consultá la guía de instalación de la pantalla de la A1.
Verificación del funcionamiento
Hacé una inspección visual: chequeá que todos los cables estén bien conectados y ordenados. Tené en cuenta que el X-axis linear rail (y el riel del eje Y si lo cambiaste) necesita lubricación. Mirá la guía de cómo lubricar el riel del eje Y de la A1 para ver cómo se hace.
Lista de piezas
- 1. Pantalla táctil
- 2. Placa de conexión del AMS

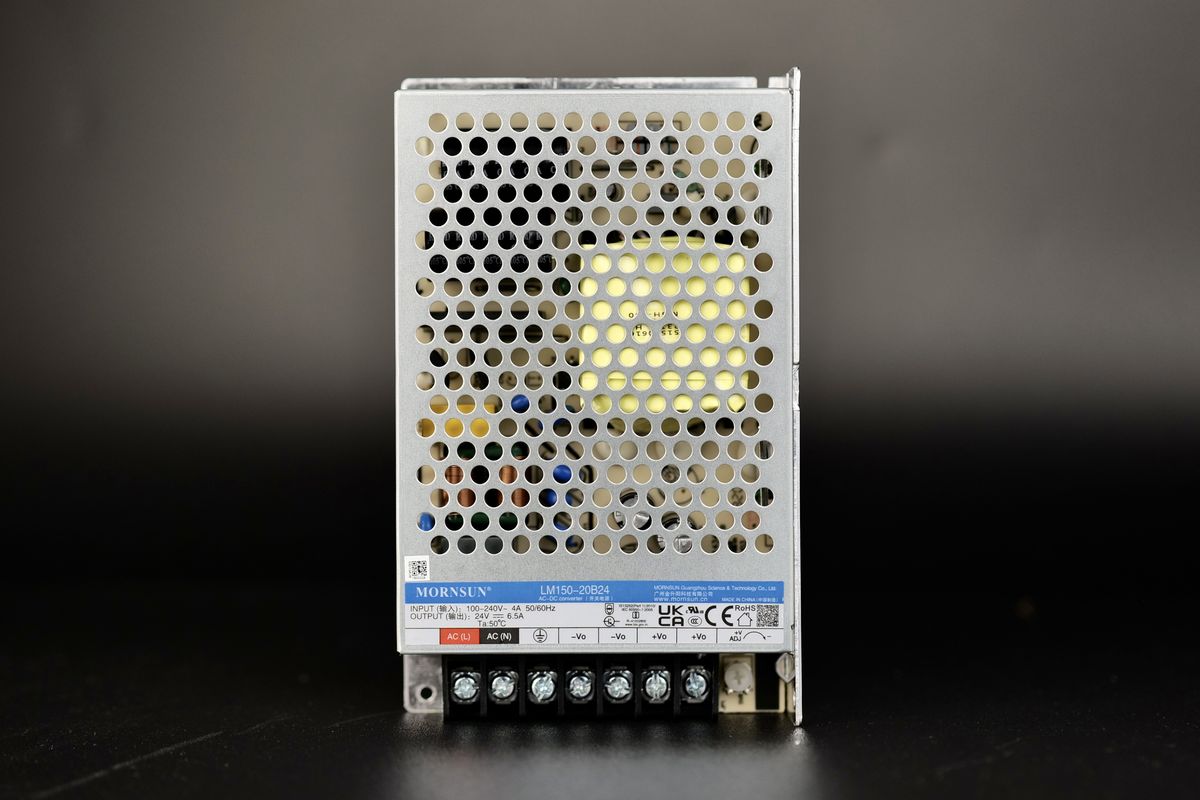

- 3. Fuente de alimentación

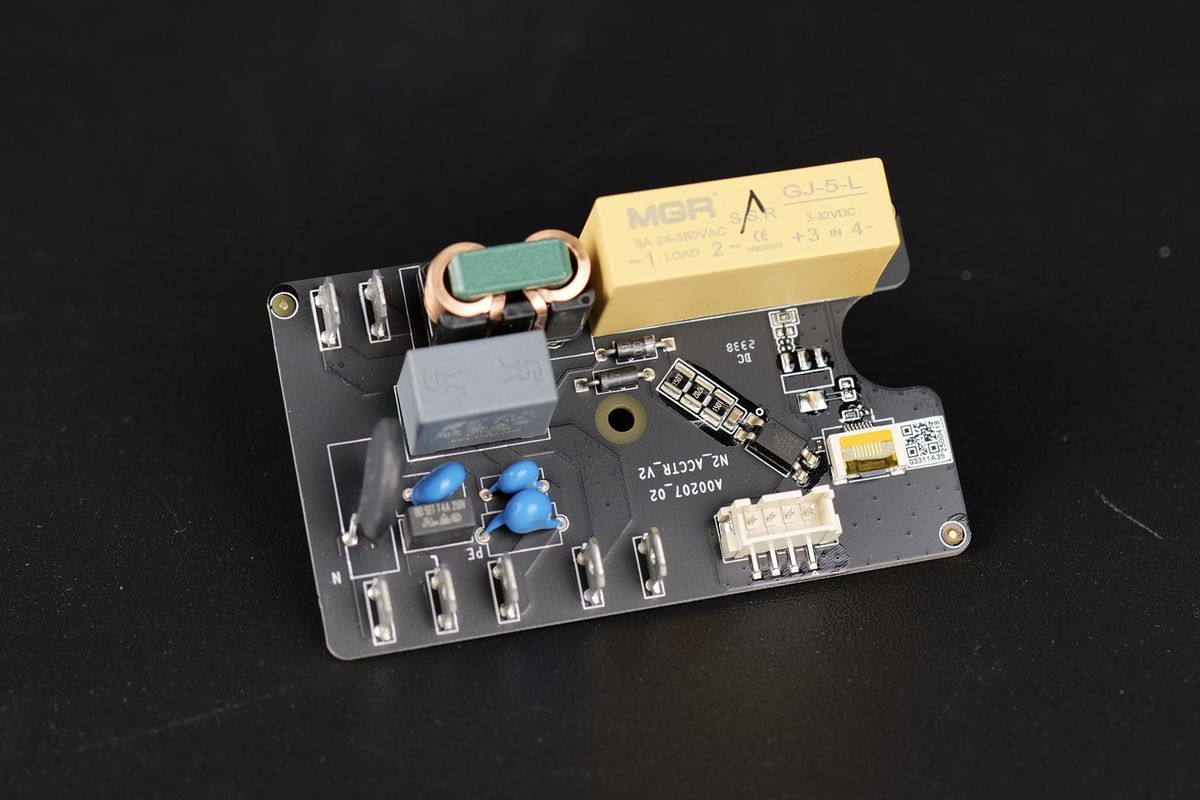

- 4. Placa de CA

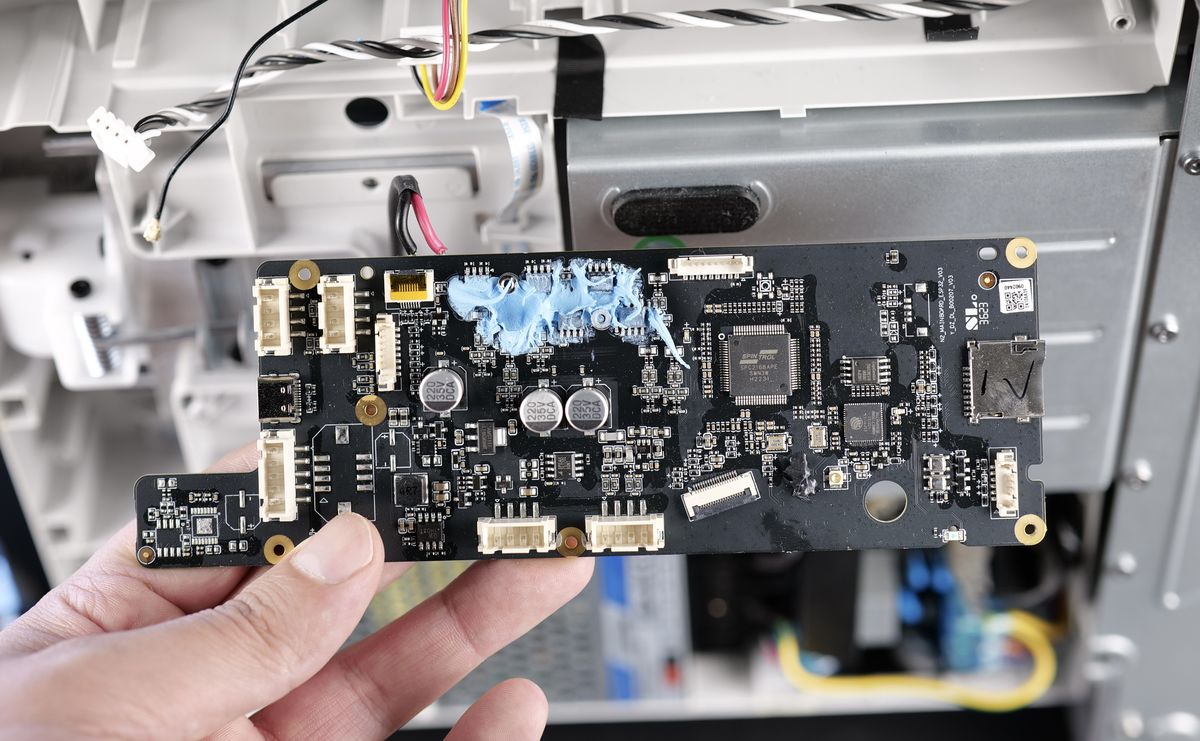

- 5. Placa principal de la A1
- 6. Carcasa de la base
- 7. Antena WiFi
- 8. Pack de cables de la impresora (solo A1)
Nota: Si cambiaste la placa principal, tenés que pasarle el SN de la placa nueva y el SN viejo de la impresora al soporte de Bambu Lab para registrarlo. Si cambiaste la carcasa de la base, acordate de pegarle la etiqueta con el SN original que estaba en la carcasa vieja.
Lista de tornillos
- Tornillo A (B0026): Resorte de la bisagra de la pantalla.
- Tornillo B (B0018): Placa principal / placa de conexión del AMS (6+2 unidades).
- Tornillo C (B0020): Fuente de alimentación.
- Tornillo D (B0022): Placa de CA.
- Tornillo E (B00222): Placa del disipador (2 unidades).
- Tornillo F (B0063): Placa del disipador (1 unidad).
- Tornillo G (B0060): Cable de tierra.
- Tornillo H (B00236): Ensamblaje del eje Y.
Esperamos que esta guía te haya servido. Si tenés alguna duda antes de arrancar o durante el proceso, escribinos a soporte y te ayudamos enseguida. ¡Mucha suerte!
