Guía de reemplazo de la Placa TH - A1

En esta guía te vamos a mostrar cómo cambiar la Placa TH de tu A1 de forma segura y efectiva. Es un procedimiento bastante directo, pero tenés que prestar mucha atención a los conectores y cables para no dañar la electrónica de la herramienta.

¿Cuándo hacer el cambio?

Usá esta guía si tenés problemas confirmados con la Placa TH. Algunos de los fallos más comunes que indican que te toca cambiarla son:

• Problemas con el nivelado de la cama, donde el nozzle no hace bien el proceso de homing.
• El motor del extruder no gira como debería, posiblemente por un driver stepper fallado.
• El conector USB-C está dañado físicamente.
• Los conectores del cable cinta del sensor de filamento o del calentador están rotos.
• La impresora no detecta el cabezal de herramientas y te tira un error en pantalla.

Herramientas y materiales necesarios

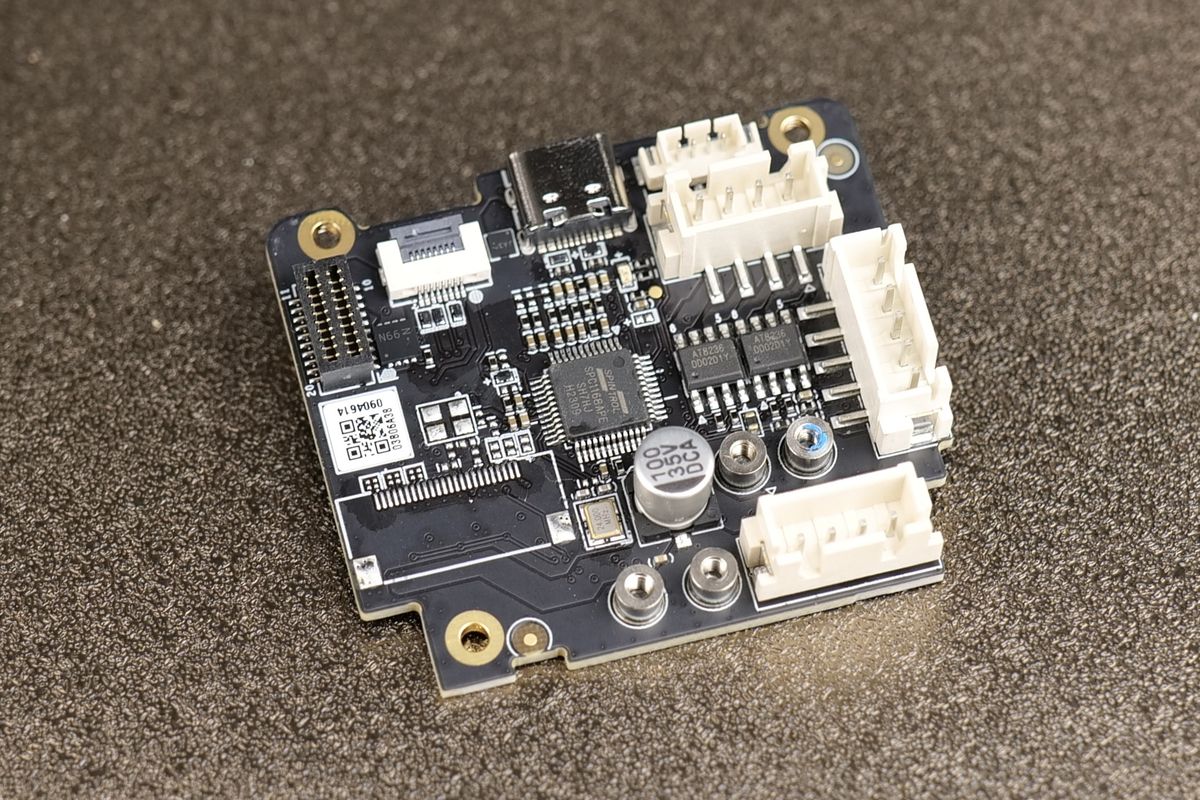

• Placa TH original de Bambu Lab para A1.
• Llaves Allen H2.0 y H1.5.
• Unos 15 minutos de tu tiempo.

¡Advertencia de seguridad!

¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de meter mano. Tocar la electrónica con la máquina prendida puede causar un cortocircuito, quemar componentes y es un peligro para vos. Si tenés dudas, mejor abrí un ticket de soporte antes de seguir.

Cómo sacar la Placa TH vieja

1. Sacá la tapa trasera del cabezal

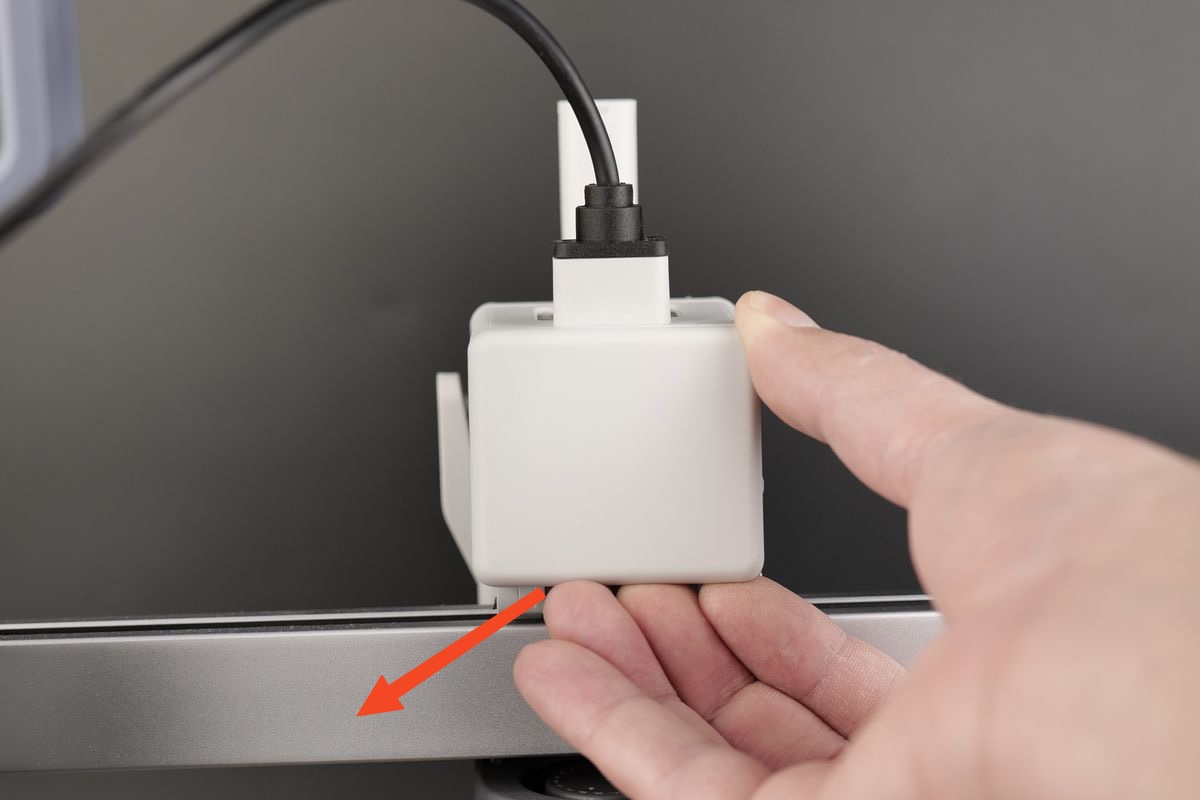

Lo primero es sacar la tapa de atrás del cabezal de impresión. Hacé un poco de palanca con cuidado tirando desde la parte de abajo, como se ve en las fotos del manual original.

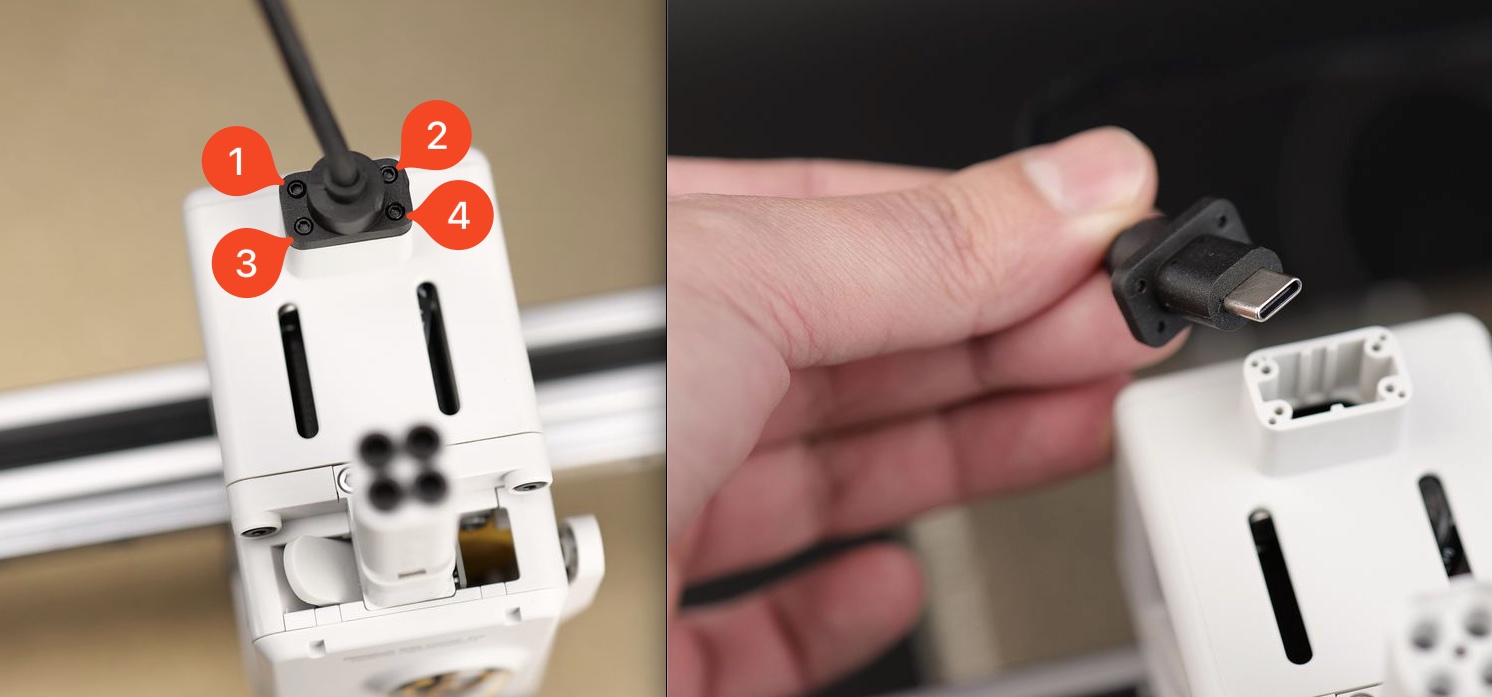

2. Desconectá el cable USB-C

Sacá los cuatro tornillos que sujetan el cable USB-C al cabezal de la A1. Una vez que los saques, tirá el cable hacia arriba para liberarlo.

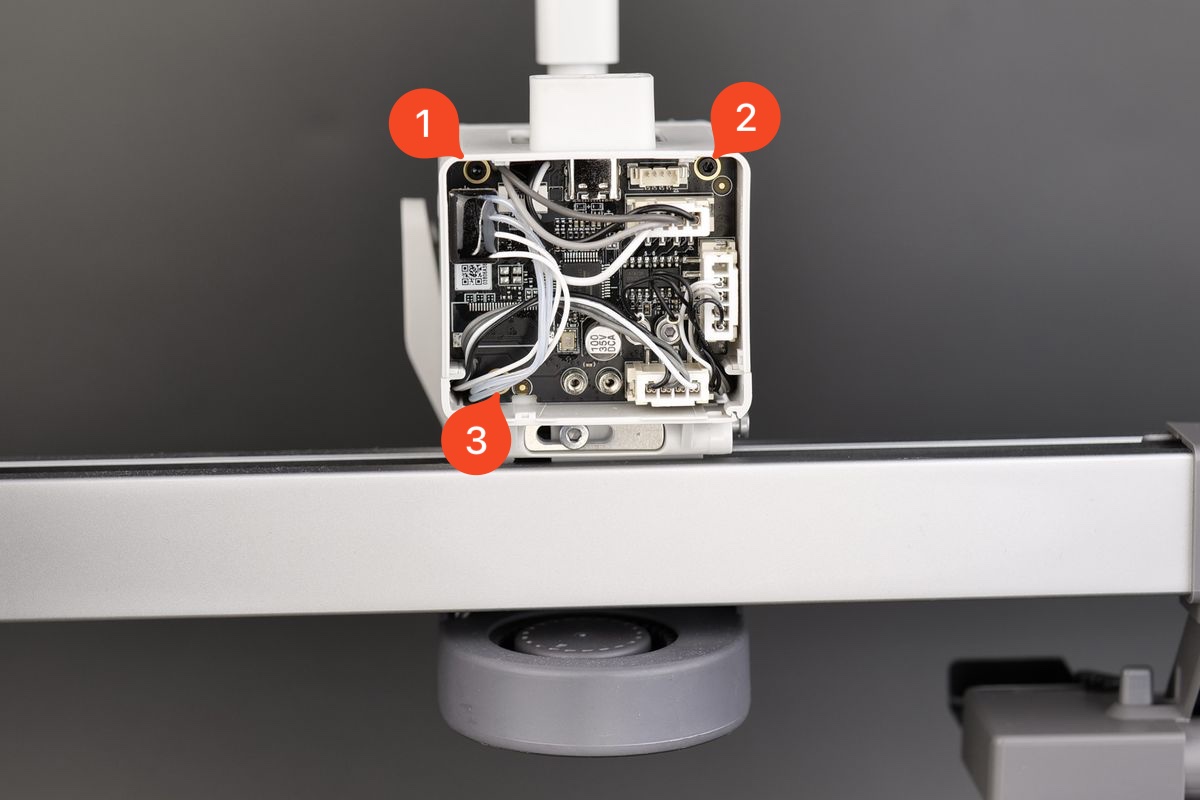

3. Sacá los tornillos de la Placa TH

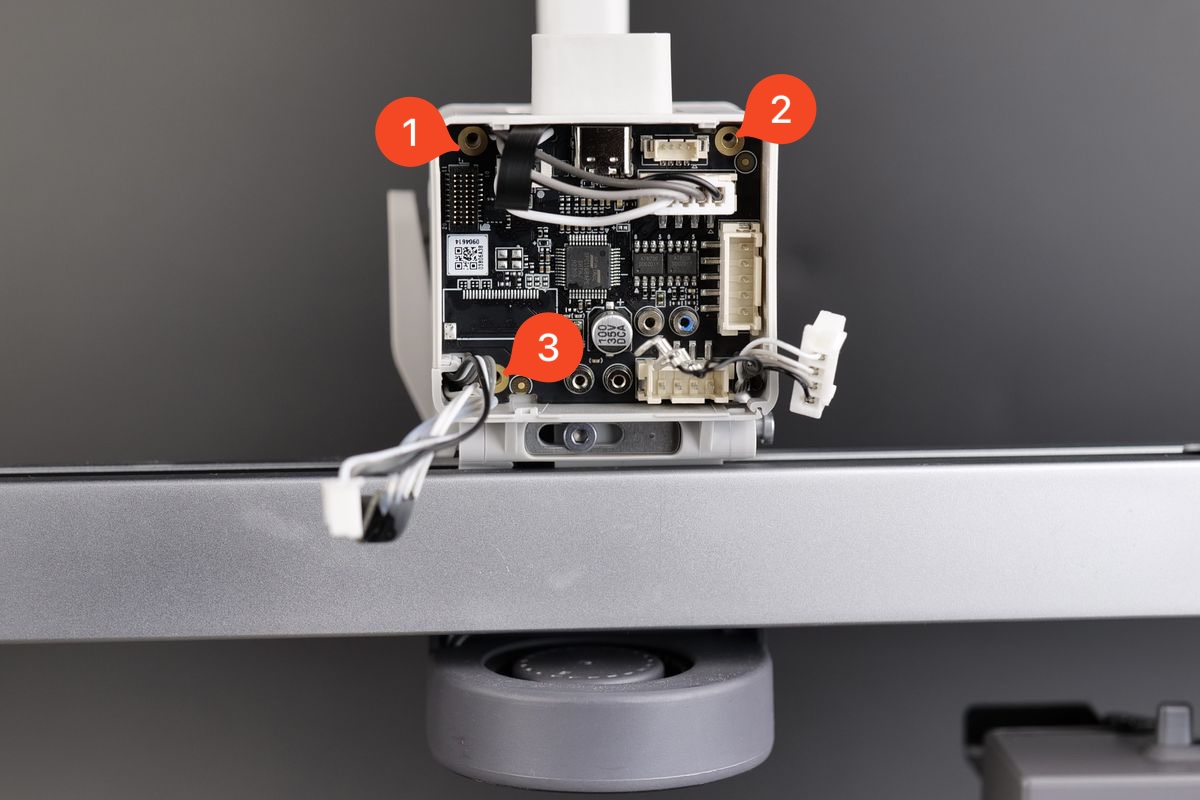

Tenés que sacar los tres tornillos negros que mantienen la placa en su lugar.

4. Desconectá los cables

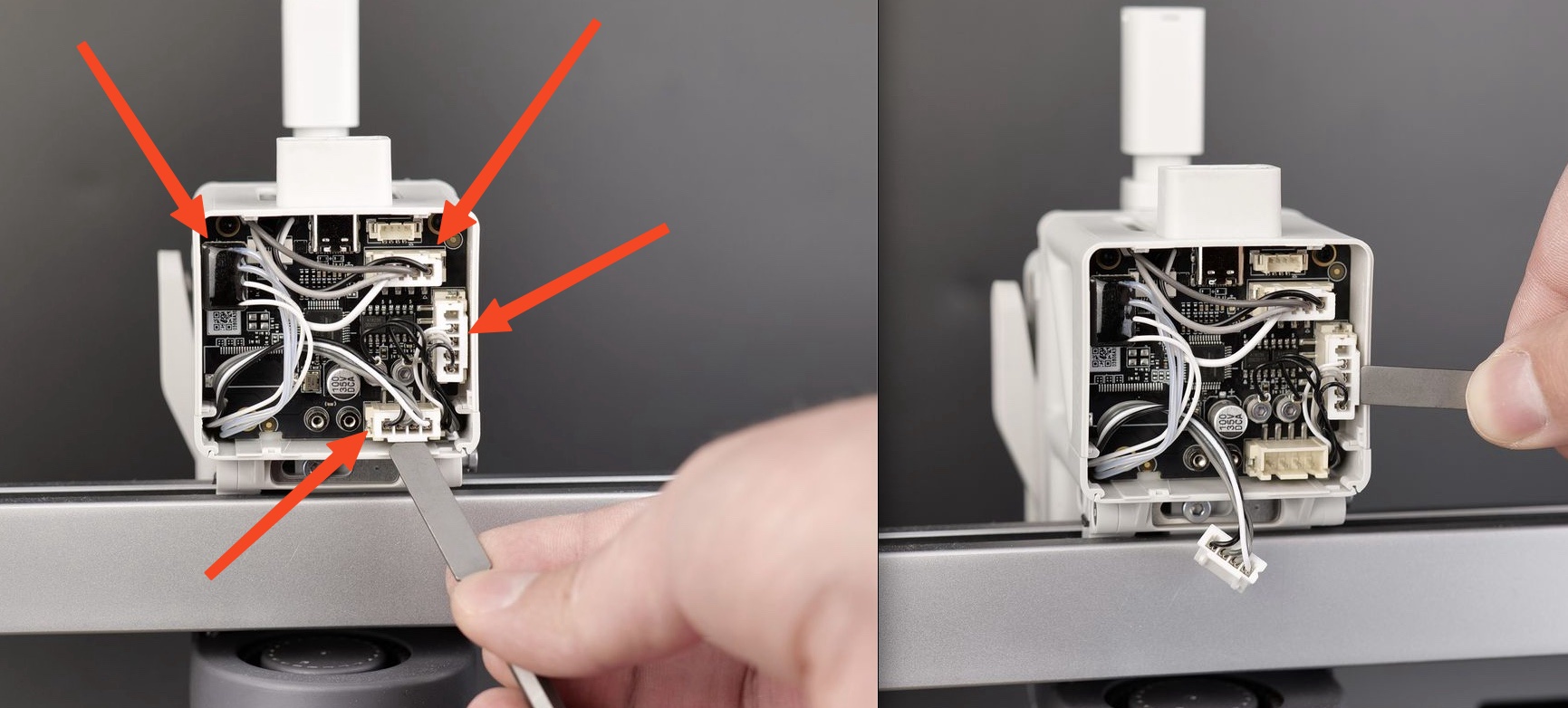

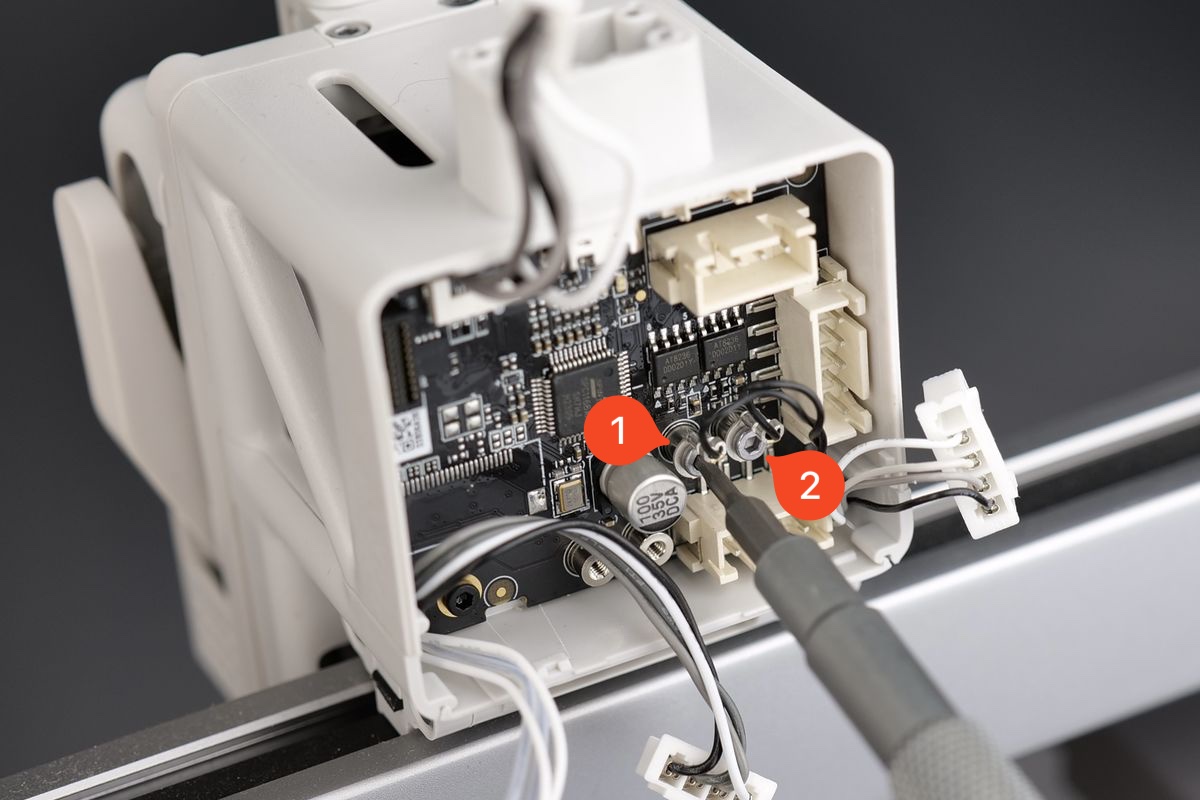

Ahora desenchufá los cuatro cables que van a la placa. Ojo acá: tirá siempre del conector plástico, nunca de los cables. Te recomendamos usar alguna herramienta plana para hacer palanca despacito y no romper nada. No te olvides de los cables del sensor Eddy, que están agarrados con dos tornillos.

5. Retirá la Placa TH

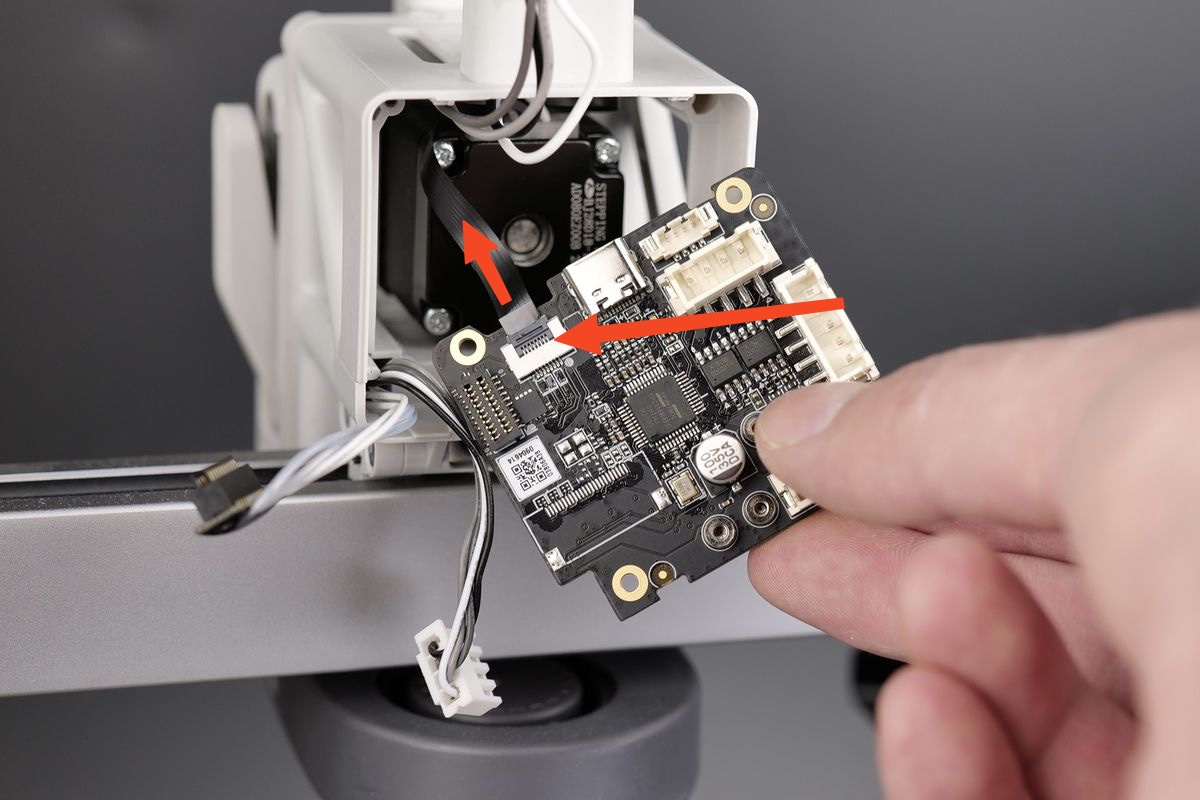

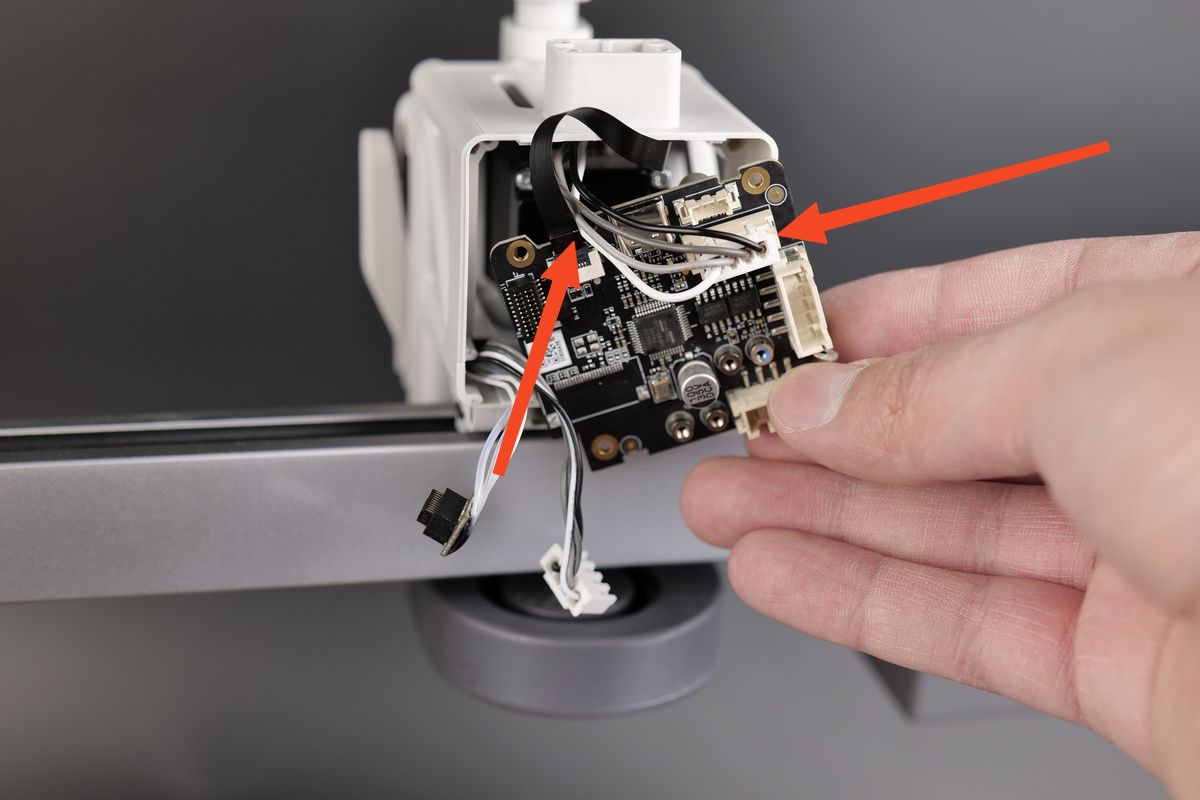

Ya podés sacar la placa de la carcasa de plástico. Primero abrí el clip que sujeta el cable y desconectalo. Tené mucho cuidado al tirar, porque tenés que desconectar el cable cinta del sensor de filamento; hacelo despacio y bien derecho para no doblar los pines.

Cómo instalar la Placa TH nueva

1. Presentá la placa en la carcasa

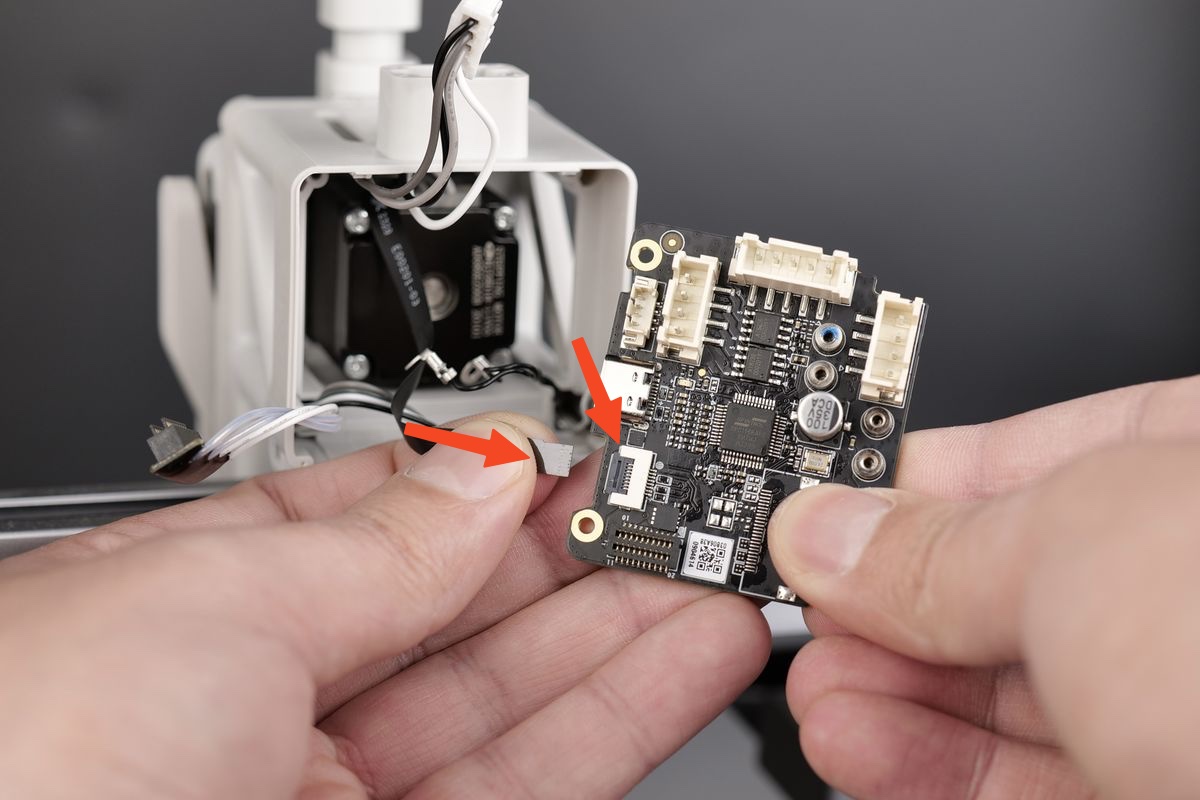

Antes de conectar el cable cinta, fijate de levantar la trabita del conector. Meté el cable a fondo en la ranura y bajá la traba para que quede firme. Acomodá el cable del motor del extruder al lado del cable cinta y empujá la placa suavemente a su posición.

2. Poné los tornillos de la placa

Usá los tres tornillos negros para fijar la placa de nuevo. Fijate de no apretar de más para no barrer el plástico o dañar el circuito.

3. Reconectá todos los cables

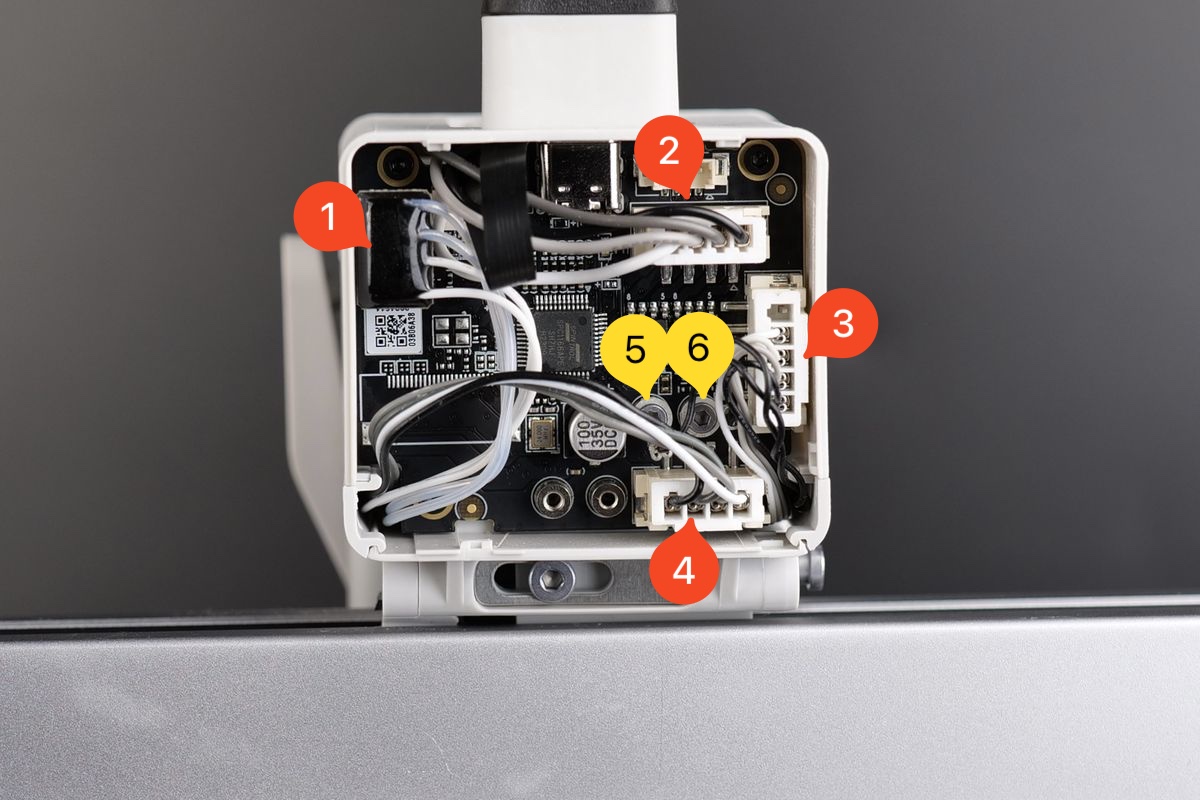

Con la placa en su lugar, volvé a enchufar todo: el conjunto del hotend, el motor del extruder, el ventilador del hotend, el ventilador de capa y el sensor de temperatura.

4. Volvé a conectar el cable USB-C

Poné los cuatro tornillos del USB-C. Prestá atención a la orientación: el cable tiene una sola forma de entrar (la línea del conector va hacia atrás). No te pases de rosca porque podés falsear el plástico.

5. Poné la tapa trasera

Alineá los dos enganches de arriba de la tapa y empujá hasta que sientas los clics. Listo, ya está cerrada.

Verificación y calibración

Cuando prendas la impresora, fijate que el led de la Placa TH esté en verde constante. Si es así, vas por buen camino. Te recomendamos hacer una calibración completa de la impresora después de este laburo. También es muy importante lavar la PEI plate con agua y jabón, porque seguro se contaminó con la grasitud de las manos durante el proceso.

Problemas comunes y soluciones

• La temperatura del hotend marca 0: Revisá que el conector del hotend esté bien puesto. Si sigue igual, puede que se hayan cortado los cables blancos del termistor.
• El hotend no calienta: Verificá el mismo conector. Si no levanta temperatura, fijate si no se dañaron los cables translúcidos del calentador.

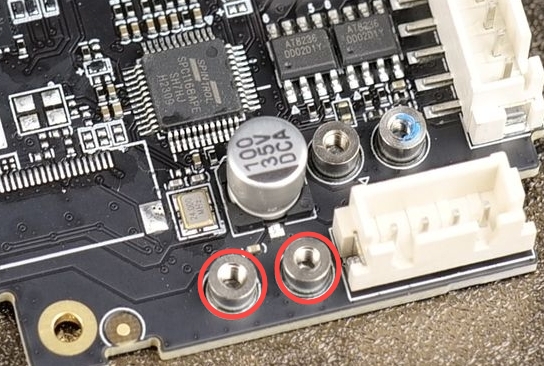

• La impresora no hace homing bien: Chequeá los cables del sensor Eddy (el 5 y el 6) en la parte de atrás de la placa.
• El sensor de filamento no anda: Revisá que el cable cinta esté bien calzado en su conector. Si el cable se cortó, vas a tener que cambiar el sensor completo.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
