En esta guía te vamos a mostrar cómo cambiar el Cable Pack de tu impresora A1. Seguí los pasos con cuidado para que el mantenimiento te salga bárbaro y la máquina quede impecable.
Cable Pack

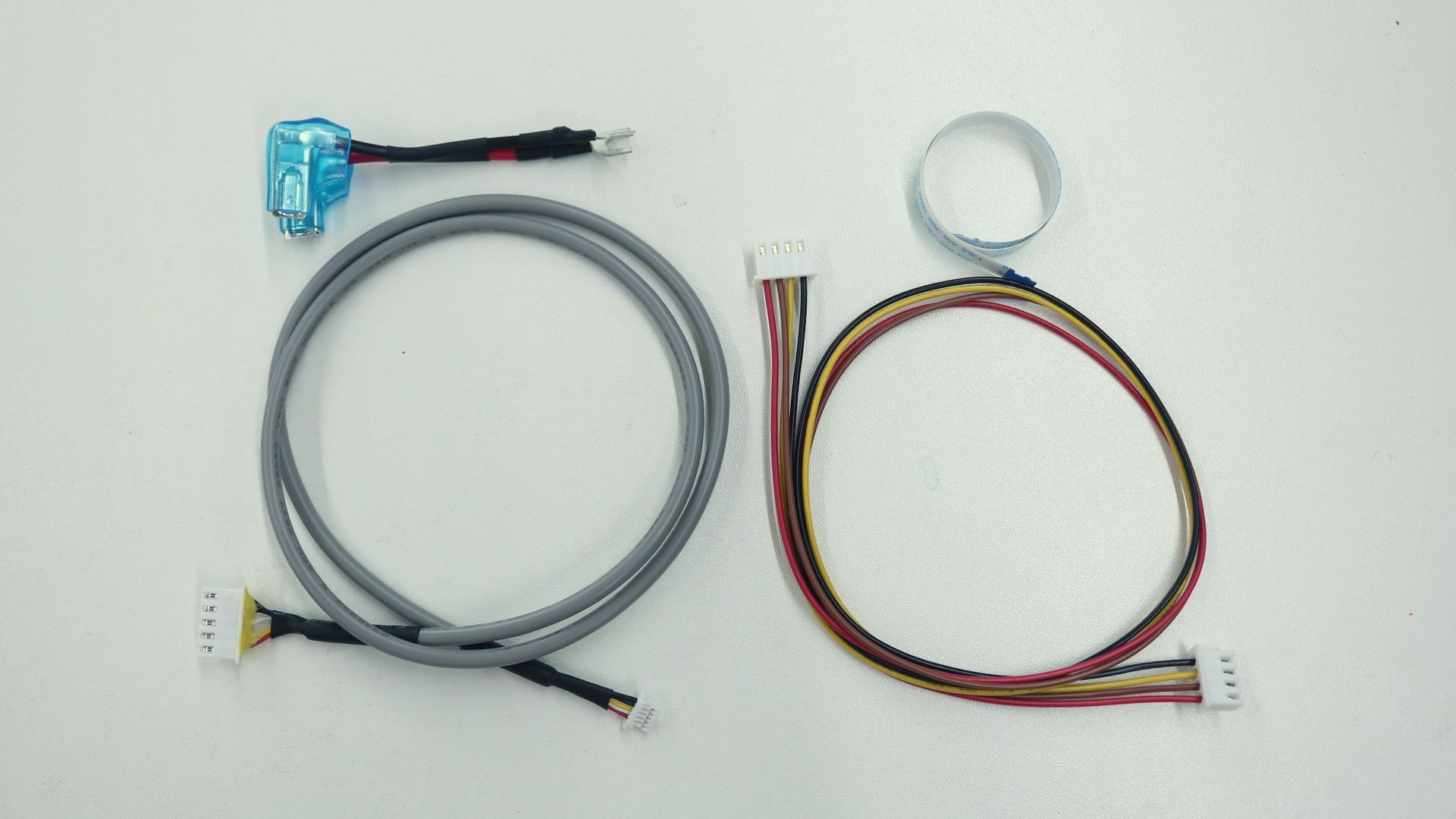

El Cable Pack incluye el cable de la cámara, el cable de señal de la placa de AC, el cable de alimentación del módulo de poder y el cable de la placa de interfaz del AMS.
Cuándo cambiarlo
- Cuando el cable tenga daños visibles o esté quebrado.
- Si hay fallas en los módulos relacionadas que puedan ser causadas por el cable.
Herramientas necesarias
- Cable Pack
- Llave Allen (Hex Key)
- Destornillador Phillips
Avisos de seguridad
Antes de meter mano en la impresora o en sus partes electrónicas (incluyendo los cables del toolhead), por favor apaga la impresora y desconectala de la corriente. Esto es para evitar toques accidentales en la pantalla o cortocircuitos que podrían romper componentes electrónicos y ser un peligro para vos.
Cuando estés haciendo el mantenimiento, chequeá siempre la temperatura del nozzle y de la build plate. No labures mientras estén calientes. Si necesitás hacer algo con temperatura, usá guantes resistentes al calor para laburar seguro.

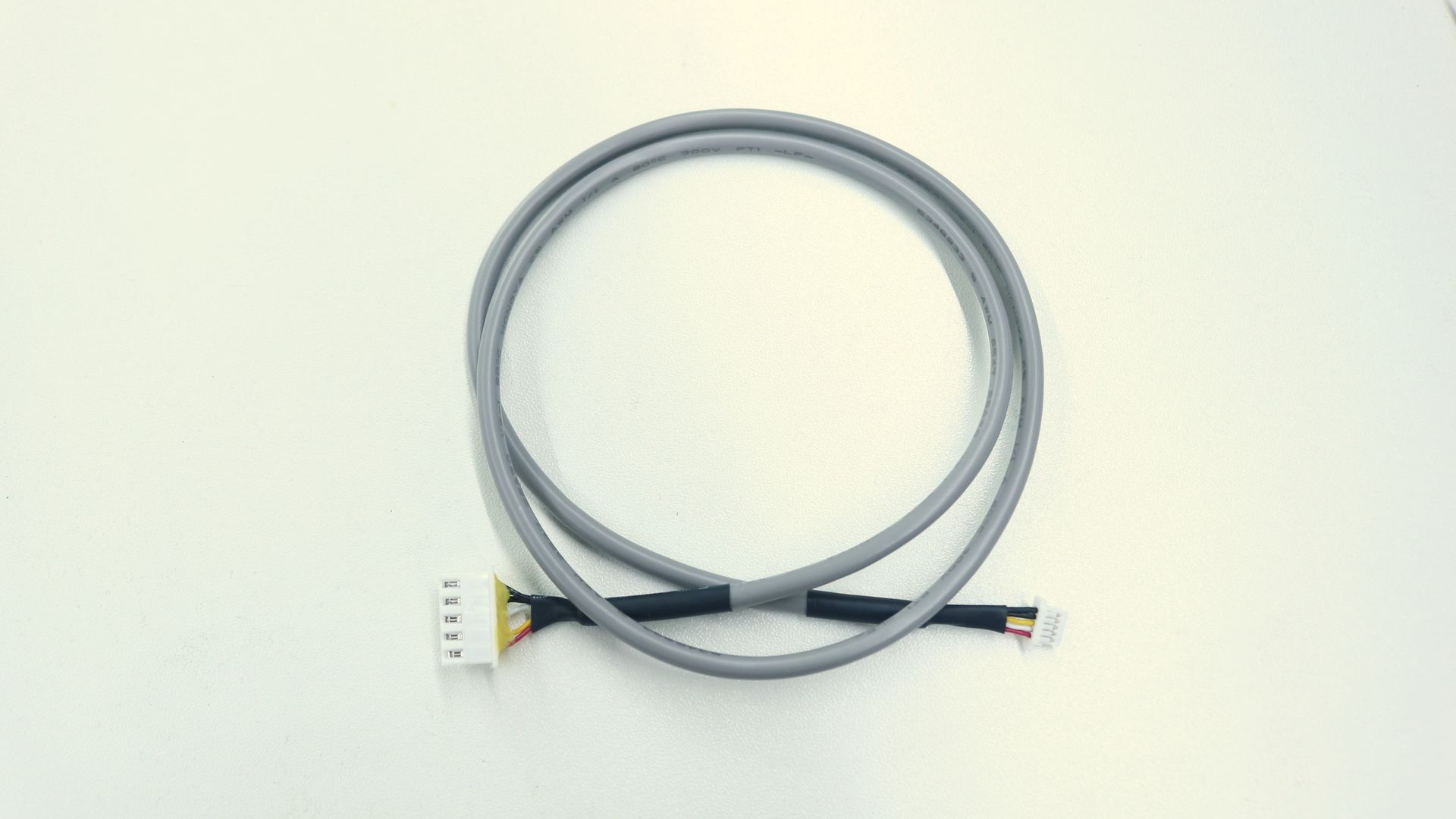

Cable de la cámara
Cómo sacar el cable viejo
Hacé presión en la traba del lado derecho de la cubierta del motor para sacar la tapa frontal.
Presioná con las manos ambos lados de la grampa del cable para poder sacarla.

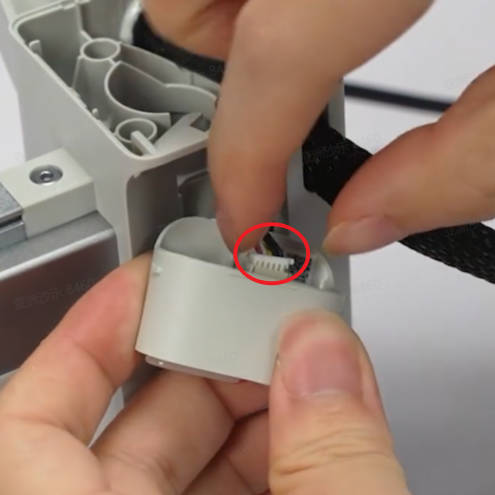

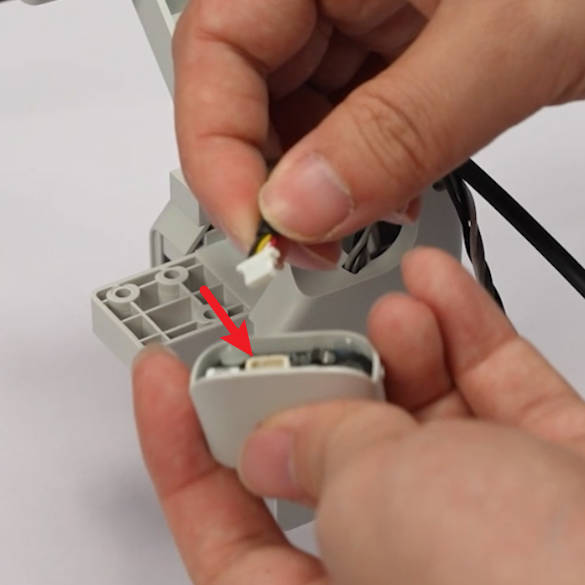

Fijate en la imagen de abajo: empujá la cámara desde abajo para girarla un poco, después desconectá el cable de conexión y sacá la cámara.

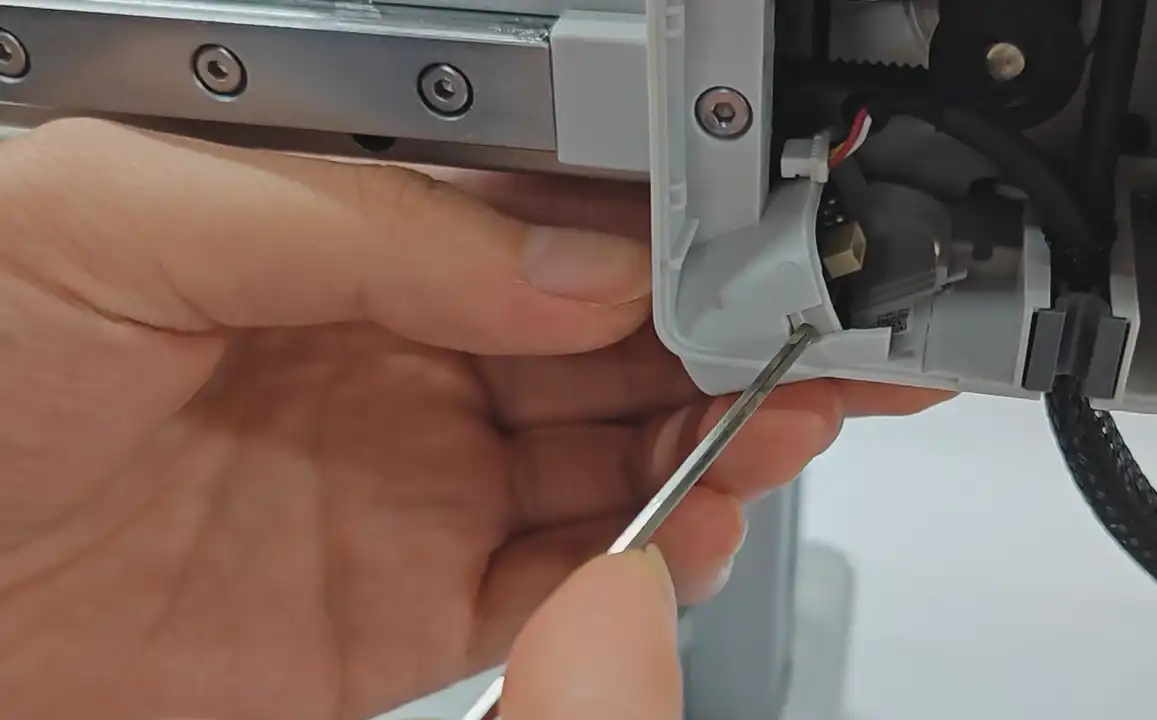

Si te cuesta sacarla, podés usar un destornillador para ayudarte, como se ve en la animación.

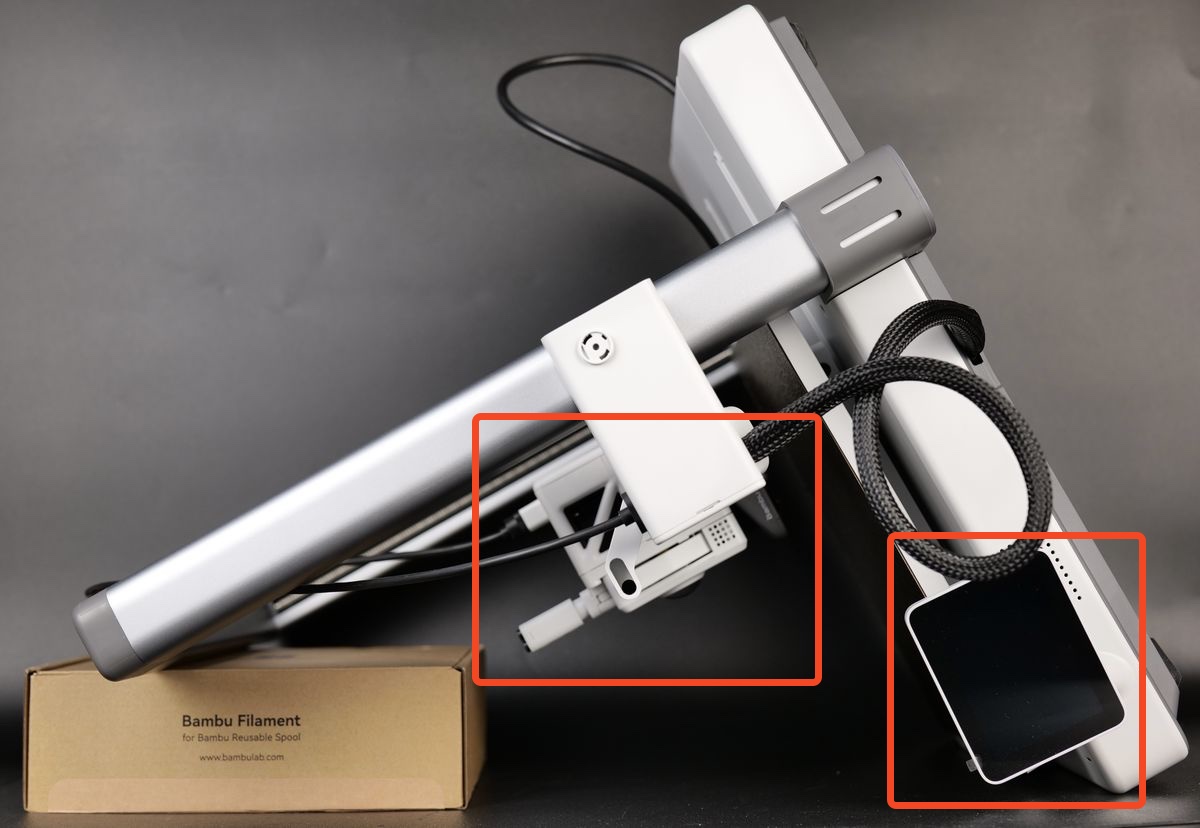

Girá la pantalla hacia un costado y acostá la impresora con cuidado como se muestra en la imagen. Te recomendamos usar un spool de filamento para levantar la parte de arriba de la impresora y así no apretar el extruder ni la pantalla.

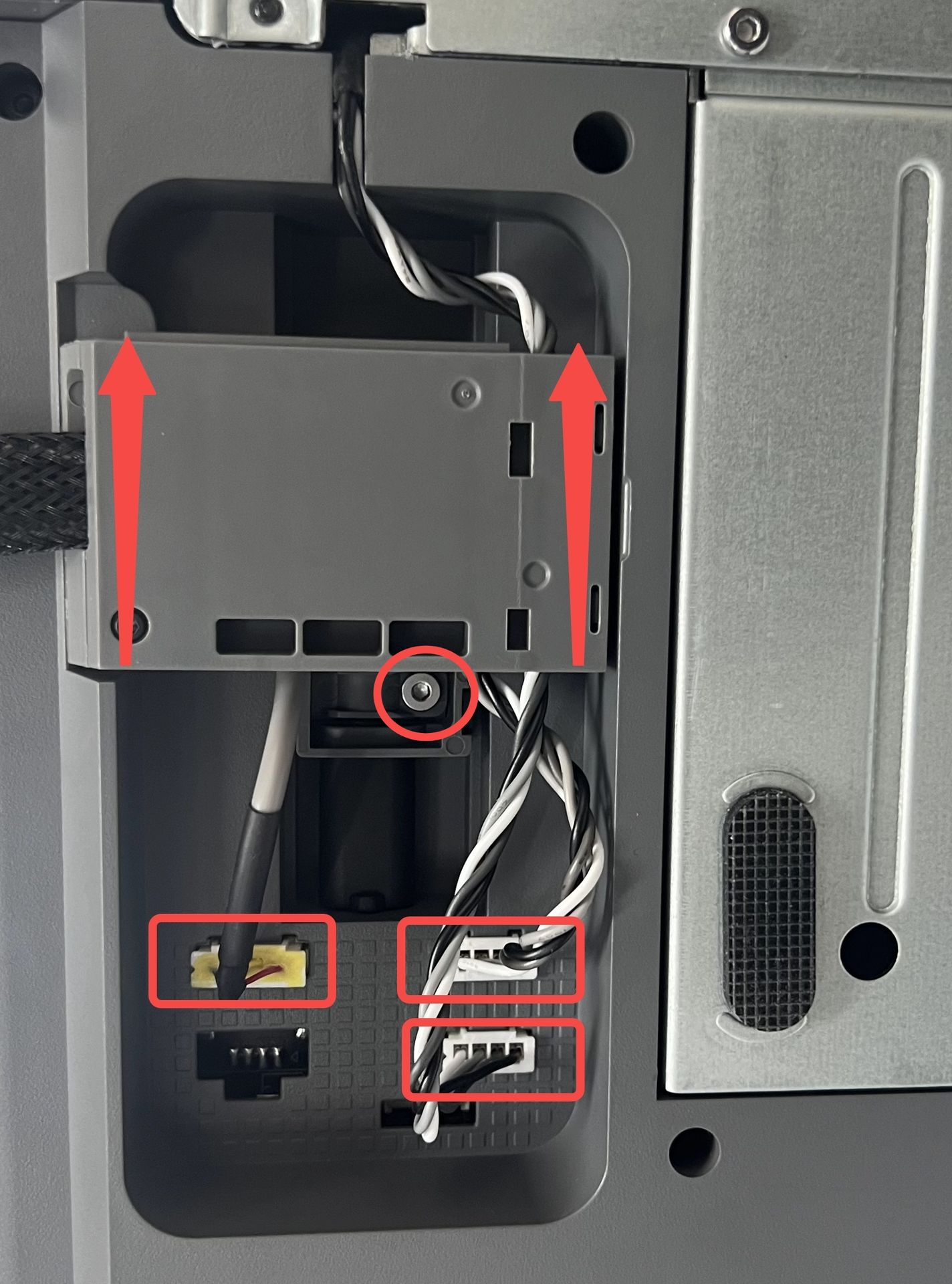

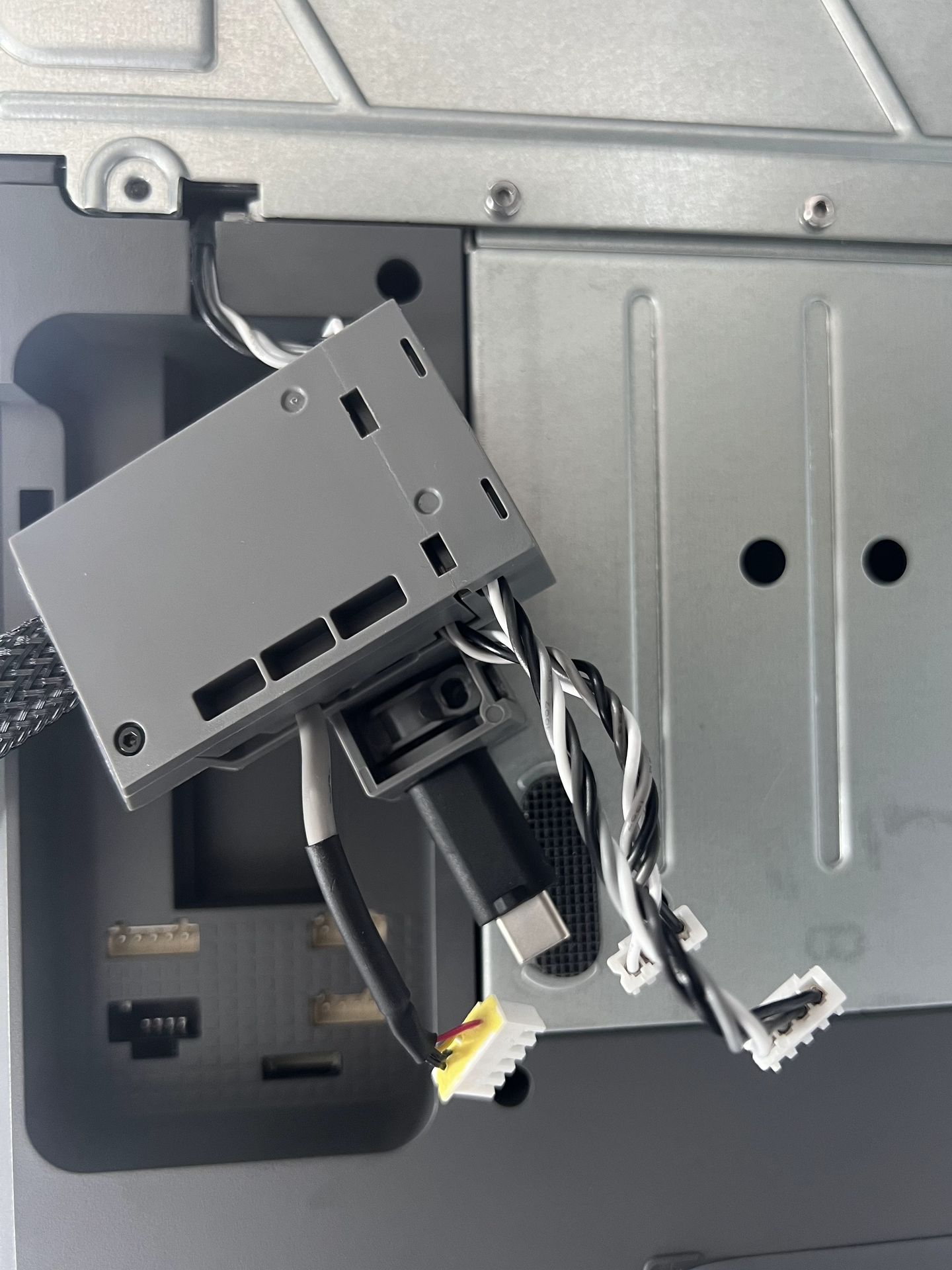

Sacá el tornillo que se ve en la imagen, después desconectá los cables de la cámara, del motor del eje X (X-Axis) y del motor del eje Z (Z-Axis). Empujá la Cable Box hacia arriba para desconectar el cable Bambu USB-C.

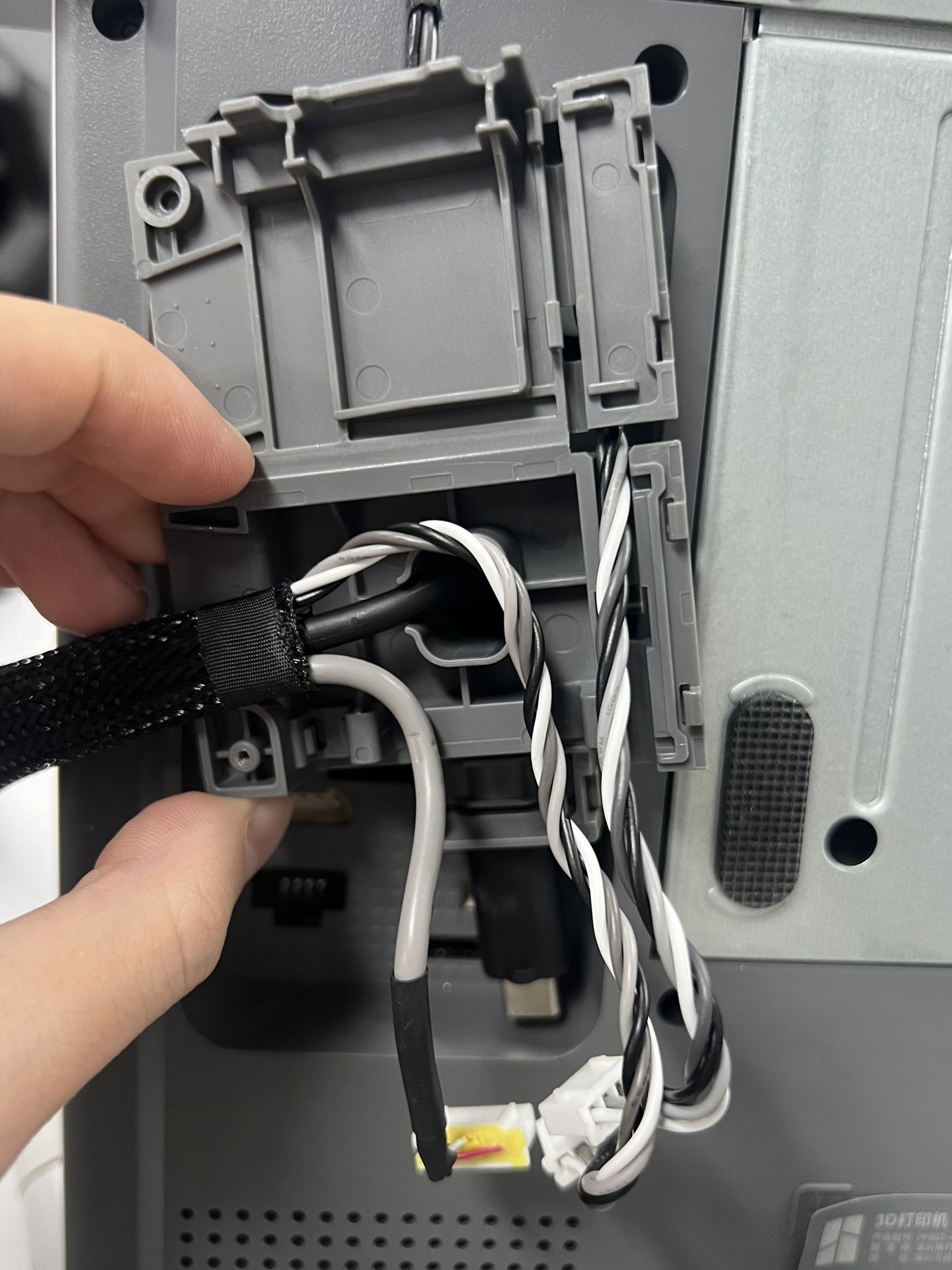

Después aflojá el tornillo que se indica y abrí la Cable Box.

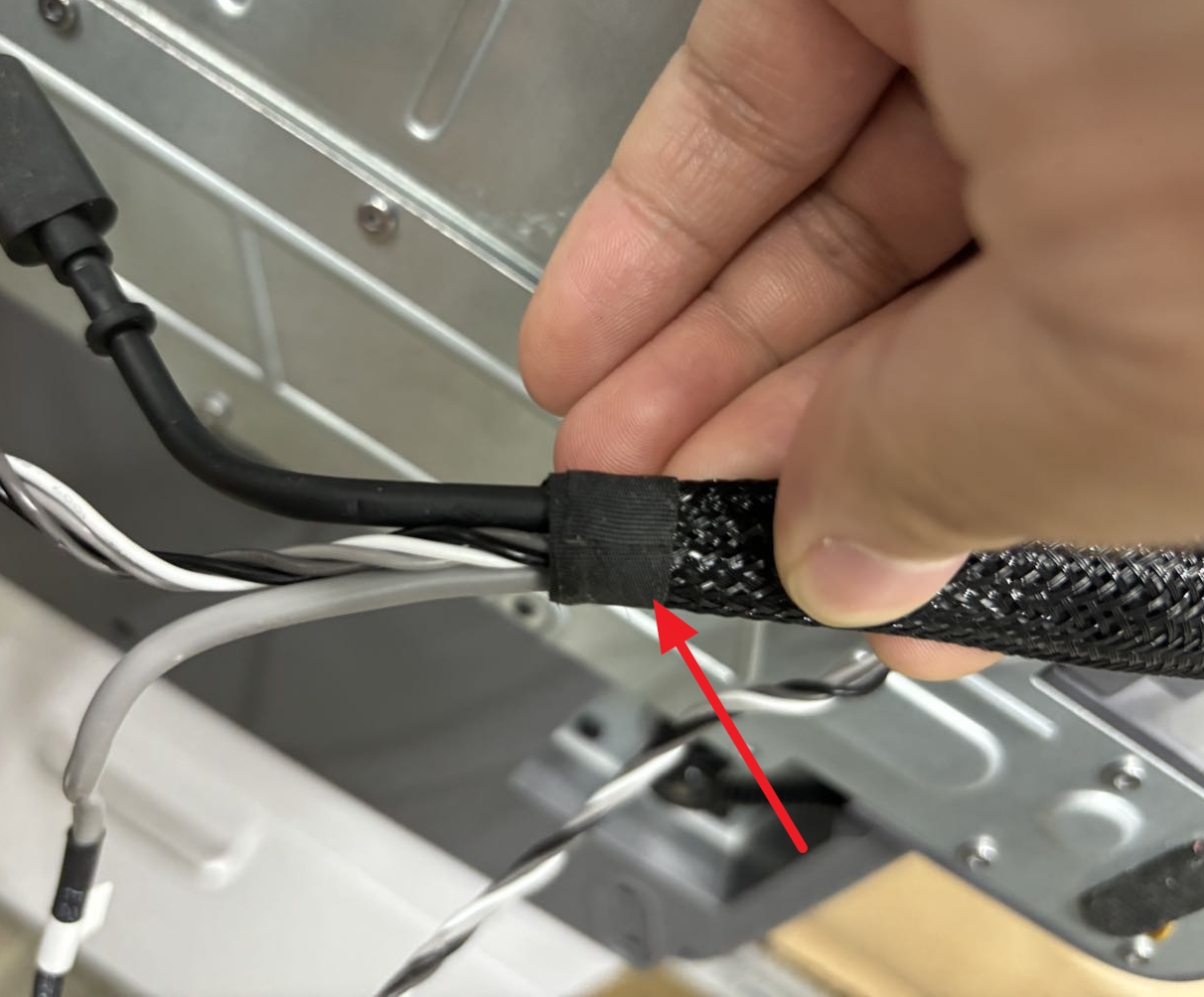

Despegá la cinta que está en la funda metálica y tirá hacia afuera el cable de la cámara.
Tip: Podés pegar la punta de la cinta que sacaste en la impresora o en el escritorio para volver a usarla después.
Cómo instalar el cable nuevo

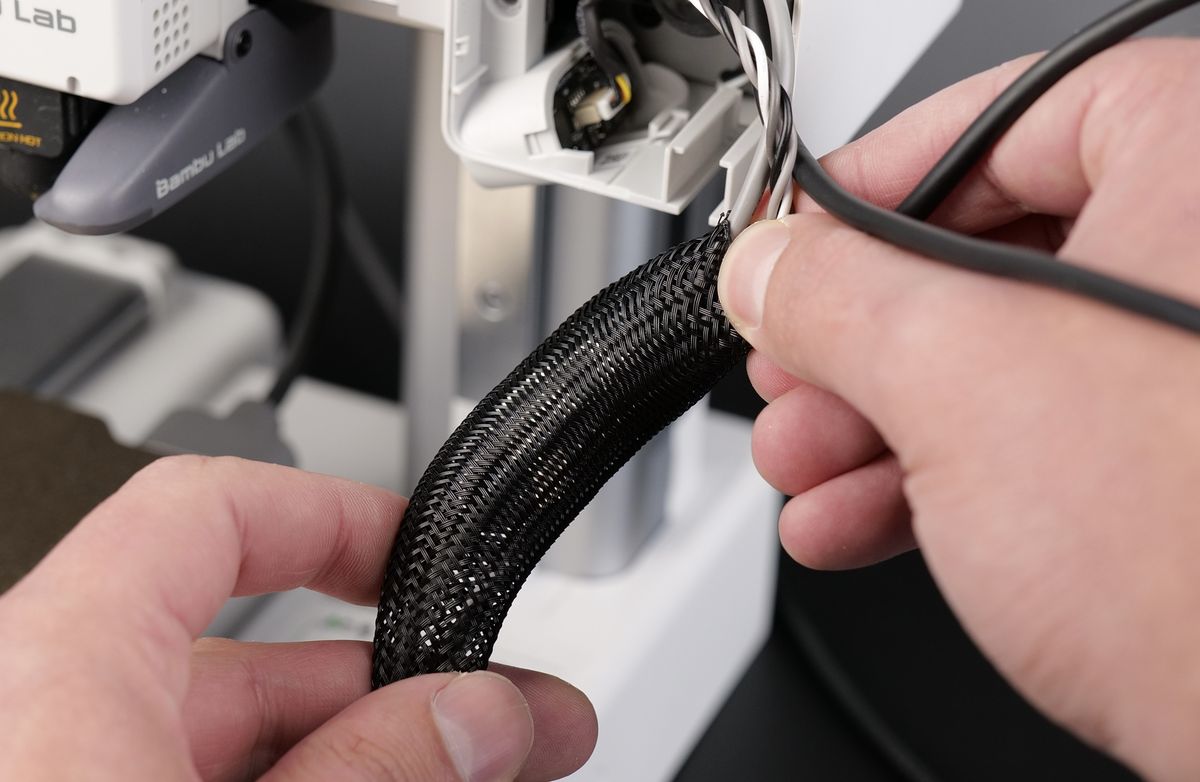

Meté el cable nuevo en la funda trenzada. Si apretás la funda, se acorta y es más fácil pasar el cable por adentro.

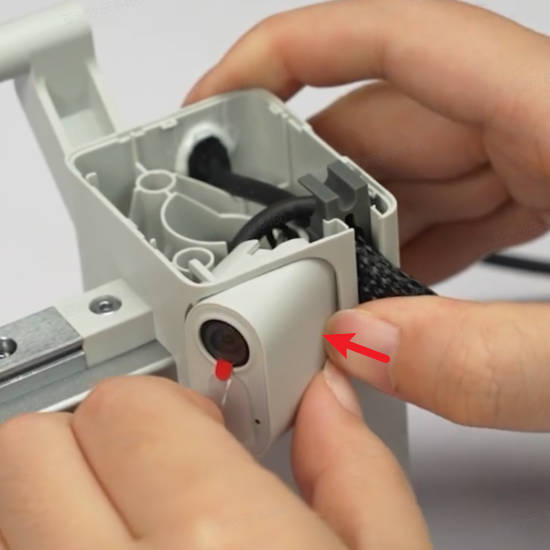

Conectá la cámara al cable y volvé a instalar la cámara en la cubierta del motor.
Fijate en la imagen: poné los cables del motor del X-Axis, del Z-Axis y de la cámara en sus ranuras correspondientes, trabá las pestañas y ajustá los tornillos.
Nota: La conexión del USB-C tiene una posición específica. Hay un punto convexo en la interfaz del cable Bambu USB-C. Dejalo mirando hacia arriba e instalalo como se ve en el dibujo.
Después de alinear el soporte del cable, empujalo hacia abajo para asegurarte de que el cable Bambu USB-C esté bien metido (que no se vea nada del puerto Type-C) y ajustá el tornillo para que quede bloqueado en su lugar.
Como este tornillo va roscado en el marco de plástico, no lo ajustes demasiado fuerte.
Volvé a conectar los cables de la cámara, del motor del X-Axis y del Z-Axis para terminar la instalación.
Dato: El cable más corto a la izquierda es el del motor del X-Axis (va en la interfaz superior derecha); el cable más largo a la derecha es el del motor del Z-Axis (va en la interfaz inferior derecha).
Mirá la imagen para volver a poner la grampa del cable en su lugar.
Después volvé a poner la tapa frontal de la cubierta del motor hasta que escuches el "click" de la traba.
Otros cables
Sacar la carcasa inferior
Primero mové la pantalla hacia un costado y después acostá la impresora con cuidado. Acordate de usar un spool para no apretar el extruder.
Aflojá el tornillo marcado en amarillo (no hace falta sacarlo del todo), sacá los cables 1, 2 y 3 (cámara, motor Z y motor X), y empujá el soporte del cable hacia arriba para desconectar el Bambu USB-C.
Sacá los 10 tornillos marcados en rojo de la carcasa inferior y abrila con cuidado.
Reemplazar el cable
Podés elegir qué cable cambiar según lo que necesites:
- Reemplazar el cable de señal de la placa de AC.
- Reemplazar el cable de alimentación del módulo de poder.
- Reemplazar el cable de la placa de interfaz del AMS.
Ubicá el cable de conexión en la placa de AC a la derecha, levantá la traba negra y sacá con cuidado el cable de señal.
Desconectá el cable número 5 de la placa principal (MCU) de la misma manera.
Después sacá el cable viejo de la base y poné el nuevo en la ranura de gestión de cables para terminar el cambio.
Instalar la carcasa inferior
Ahora ya podés volver a poner la carcasa. Ojo con el cable del motor que está en la esquina superior izquierda: fijate que la carcasa no lo pise antes de conectar todo.
Una vez puesta, ajustá los 10 tornillos. Como son tornillos autorroscantes, no los ajustes a lo bruto.
Instalar la Cable Box inferior y conectar los cables
En el último paso, alineá bien la Cable Box y empujala hacia abajo, asegurándote de que el cable Bambu USB-C entre bien en su ficha hembra.
Ajustá el tornillo que se ve en la imagen (sin pasarte de rosca) y conectá los cables de la cámara y de los motores X y Z en orden.
Notas finales
Esperamos que esta guía te sirva de ayuda. Si el problema sigue, por favor mandá un ticket de soporte y adjuntá los logs recientes de tu impresora, además de fotos o cualquier info detallada. El equipo técnico está siempre listo para darte una mano.
También podés consultar a Bambu AI, que te responde al toque las dudas más comunes.
