En esta guía te explicamos paso a paso cómo reemplazar el cable USB-C de tu impresora A1 de Bambu Lab. Es un proceso fundamental para asegurar la comunicación entre los componentes, así que asegurate de seguir cada indicación para evitar cualquier problema electrónico y que la máquina quede impecable.
Modelos compatibles
Bambu Lab A1.

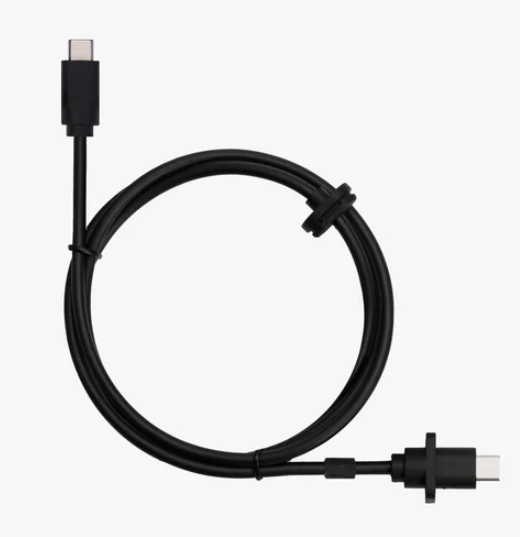

Cable USB-C
El cable USB-C es el encargado de conectar la placa principal con la placa del toolhead.
Cuándo hace falta
- El cable USB-C está dañado o roto.
- La impresora no logra detectar el toolhead.
- Te lo recomendó el equipo de soporte de Bambu Lab.
Advertencia de seguridad
¡IMPORTANTE!
Es clave apagar la impresora antes de arrancar con cualquier tarea de mantenimiento, sobre todo si vas a tocar la electrónica o los cables del toolhead. Si hacés esto con la máquina encendida, podés causar un cortocircuito que dañe los componentes electrónicos y sea peligroso para vos.
Durante el proceso de mantenimiento, es posible que tengas que desarmar piezas como el hotend. Esto deja cables y contactos eléctricos a la vista que podrían entrar en corto si se tocan entre sí, con otras partes metálicas o con componentes electrónicos mientras la impresora sigue prendida. Por eso, desenchufá siempre la máquina antes de empezar. Si tenés alguna duda, abrí un ticket de soporte en nuestra página y te damos una mano lo antes posible.
Herramientas y materiales necesarios
- Un cable USB-C nuevo
- Llave Allen H2.0
- Llave Allen H1.5
- 20 minutos aproximadamente
Cómo sacar el cable USB-C viejo
Sacar el cable USB-C del toolhead

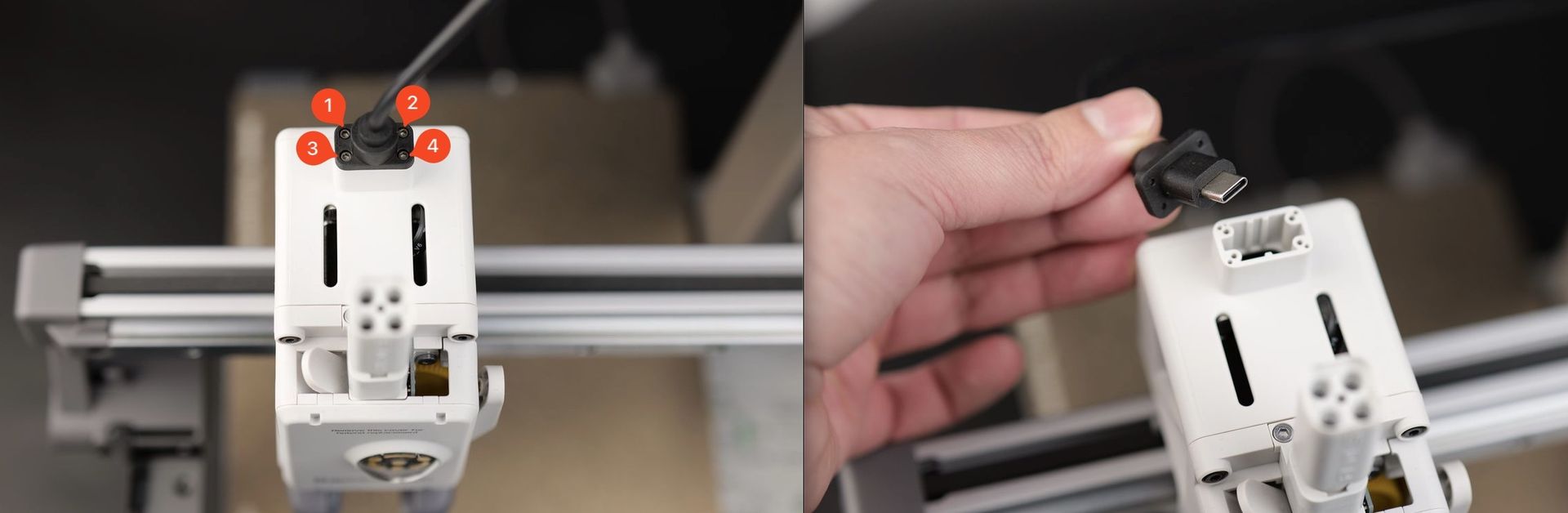

Sacá los cuatro tornillos que sujetan el cable USB-C al toolhead y tirá del cable hacia arriba para retirarlo.
Sacar la tapa frontal de la caja del motor de X y la sujeción de cables
Paso 1. Hacé palanca en la esquina inferior derecha de la tapa frontal para sacarla.
Paso 2. Presioná con los dedos ambos lados de la sujeción de cables y quitala.
Quitar la fijación del cable USB-C
Usá un destornillador plano o una herramienta similar para hacer palanca en un lateral de la fijación que está sobre la caja del motor de X y sacala.
Quitar la caja de cables
Para poder trabajar mejor en la parte inferior de la A1, tenés que acostar la impresora de frente. Primero volcá la pantalla hacia un costado y después apoyá la impresora suavemente sobre su frente, como se ve en la imagen. Usá una caja de filamento para mantener la parte superior elevada y no hacer presión sobre el extruder ni la pantalla.

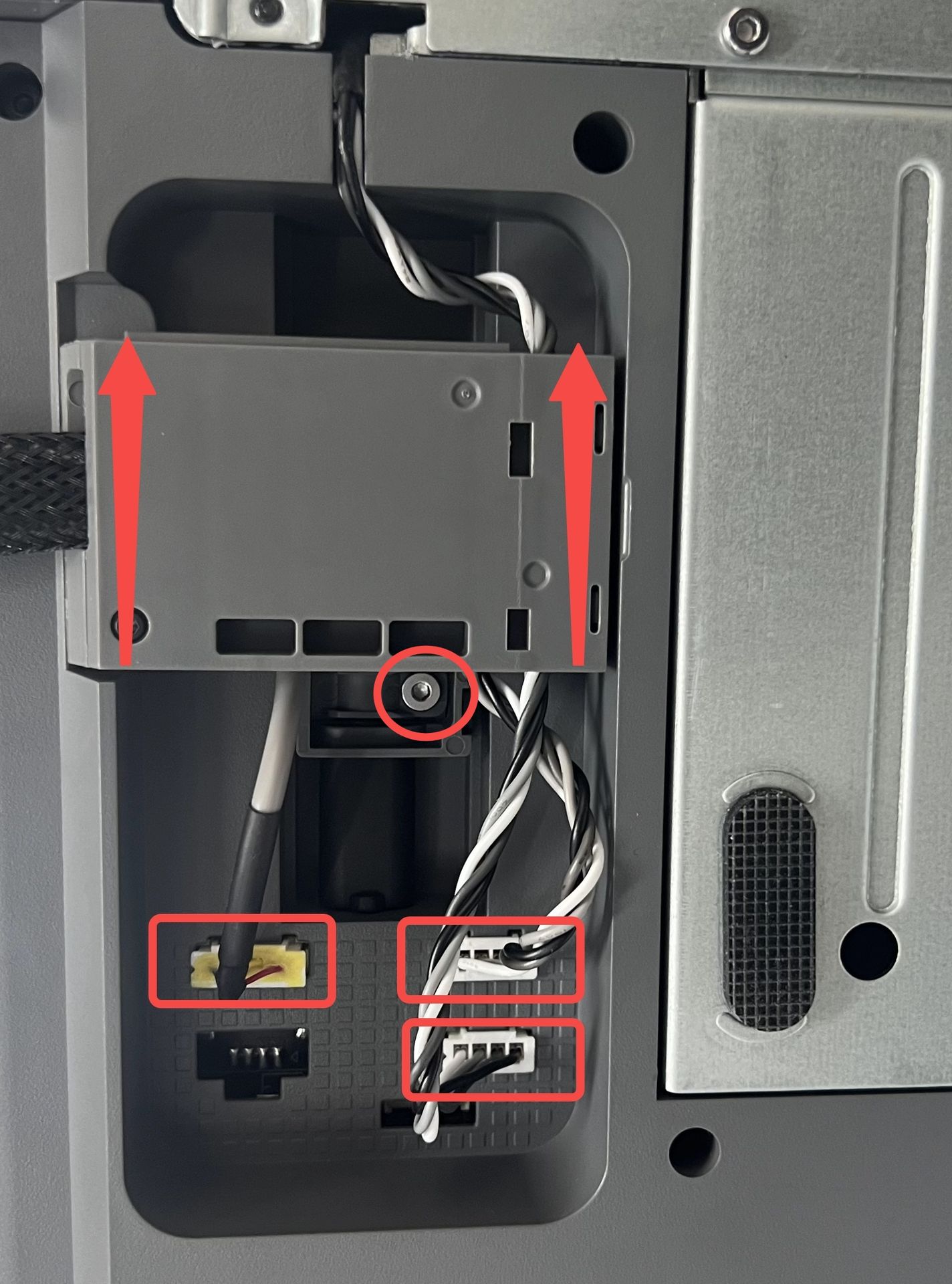

Desconectá los cables de la cámara, del motor del eje X y del motor del eje Z. Aflojá un tornillo, empujá el soporte de cables hacia arriba, desconectá el cable de datos USB y retirá el soporte.
Sacar el cable USB-C de la caja de cables

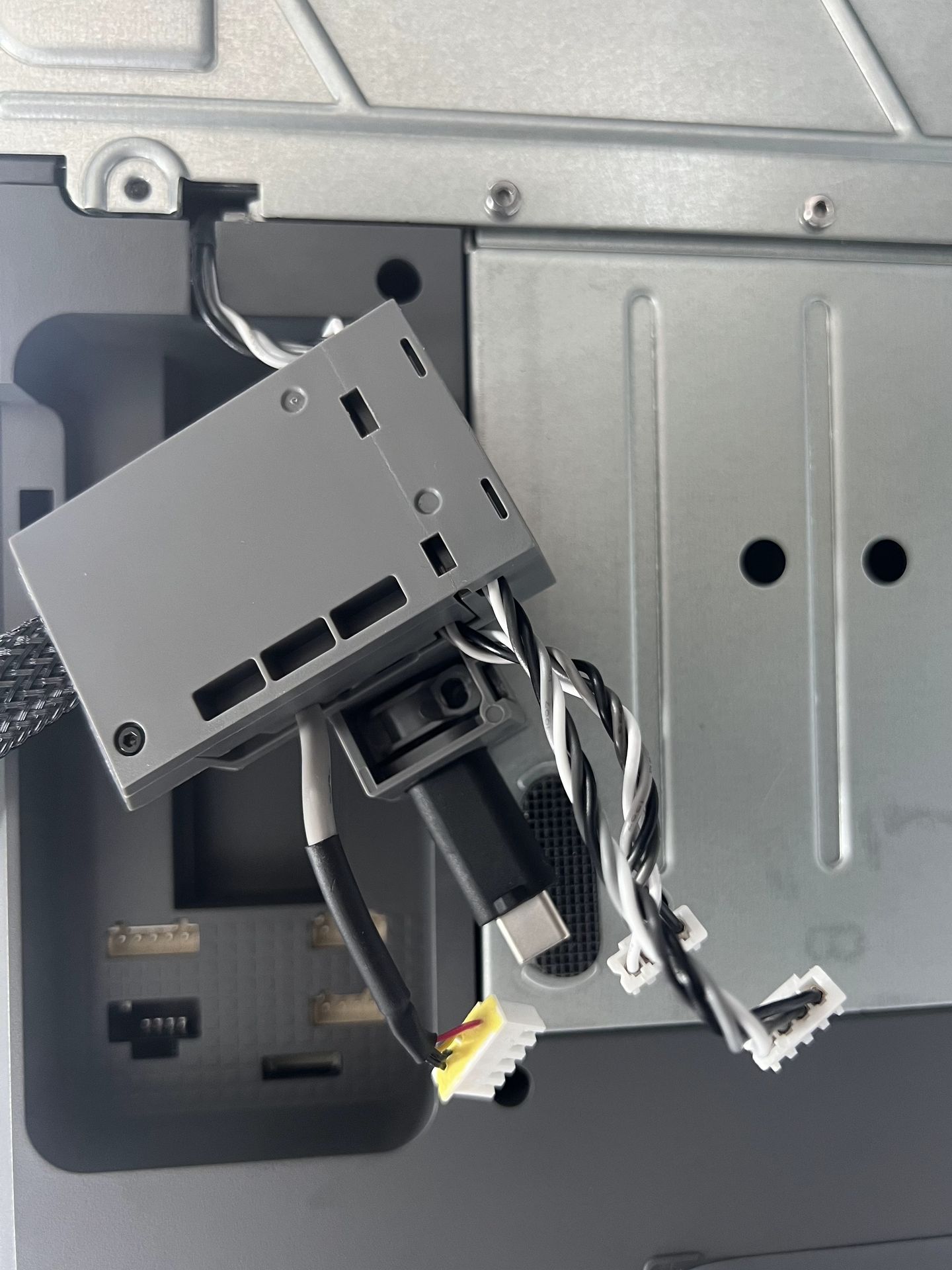

Paso 1. Aflojá el tornillo y abrí la tapa.

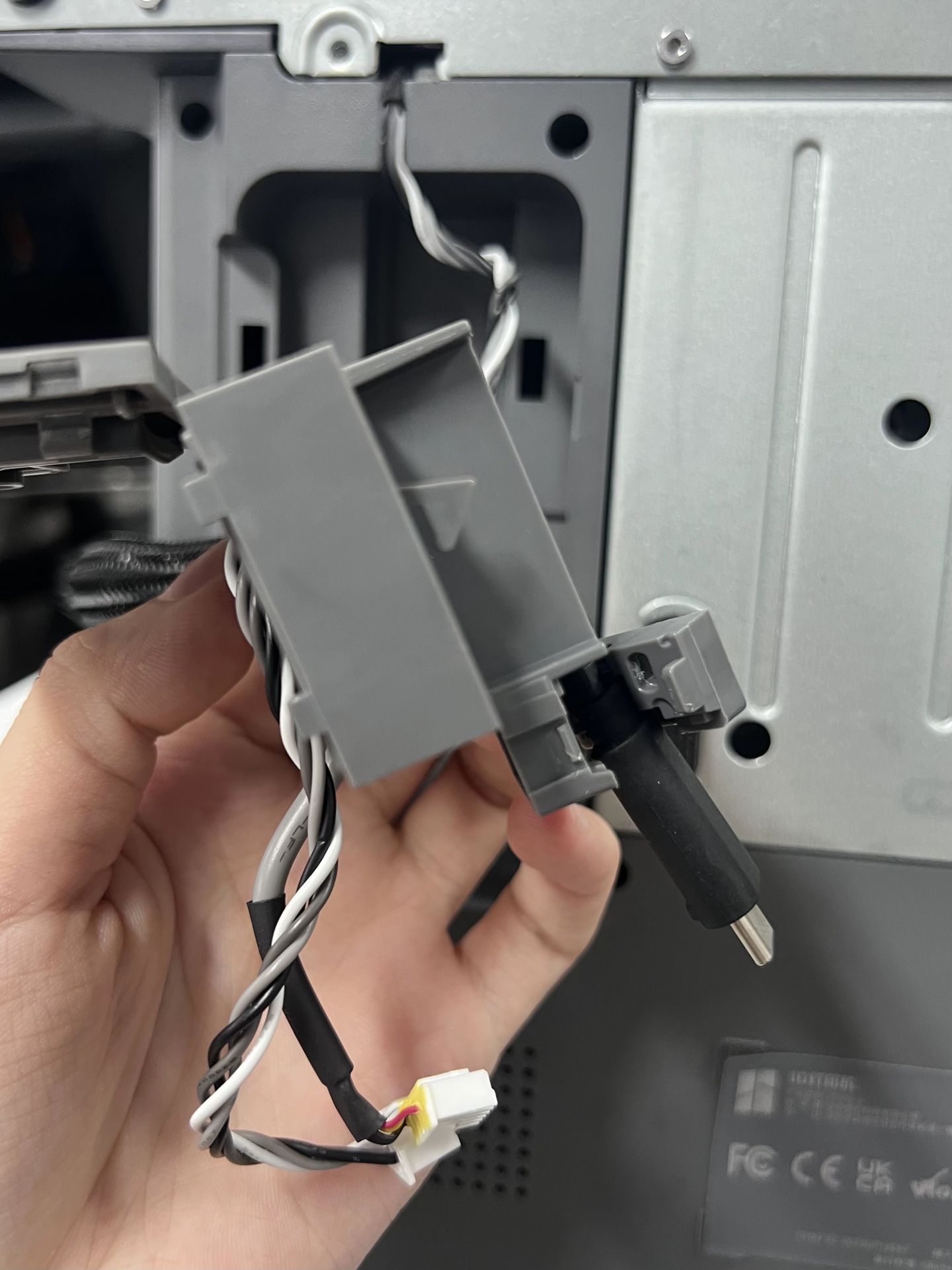

Paso 2. Abrí el soporte del USB-C y retirá el cable.
Sacar el cable USB-C de la funda metálica

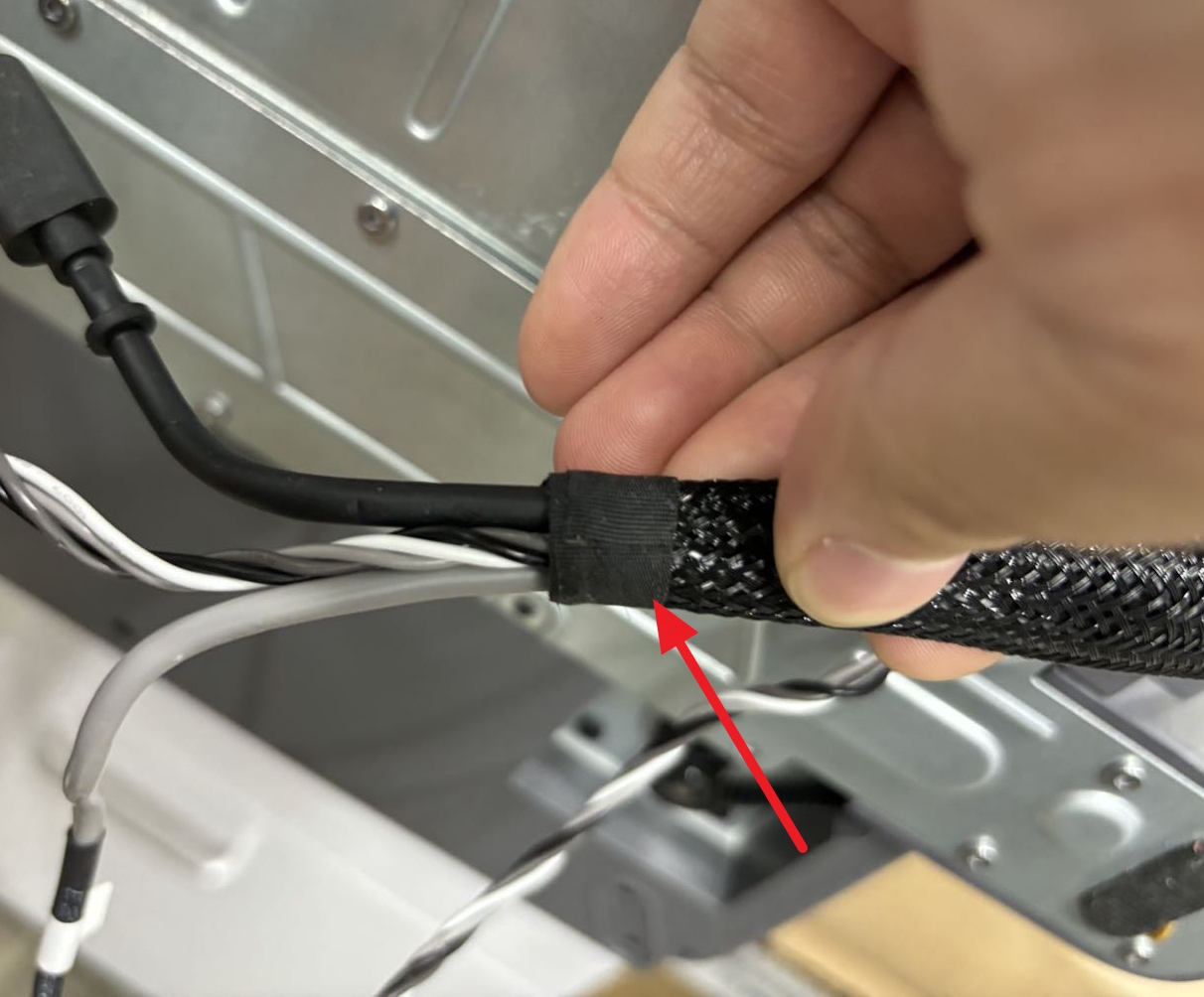

Paso 1. Despegá la cinta de la funda metálica. Podés pegarla en la mesa o en la misma impresora para volver a usarla después.

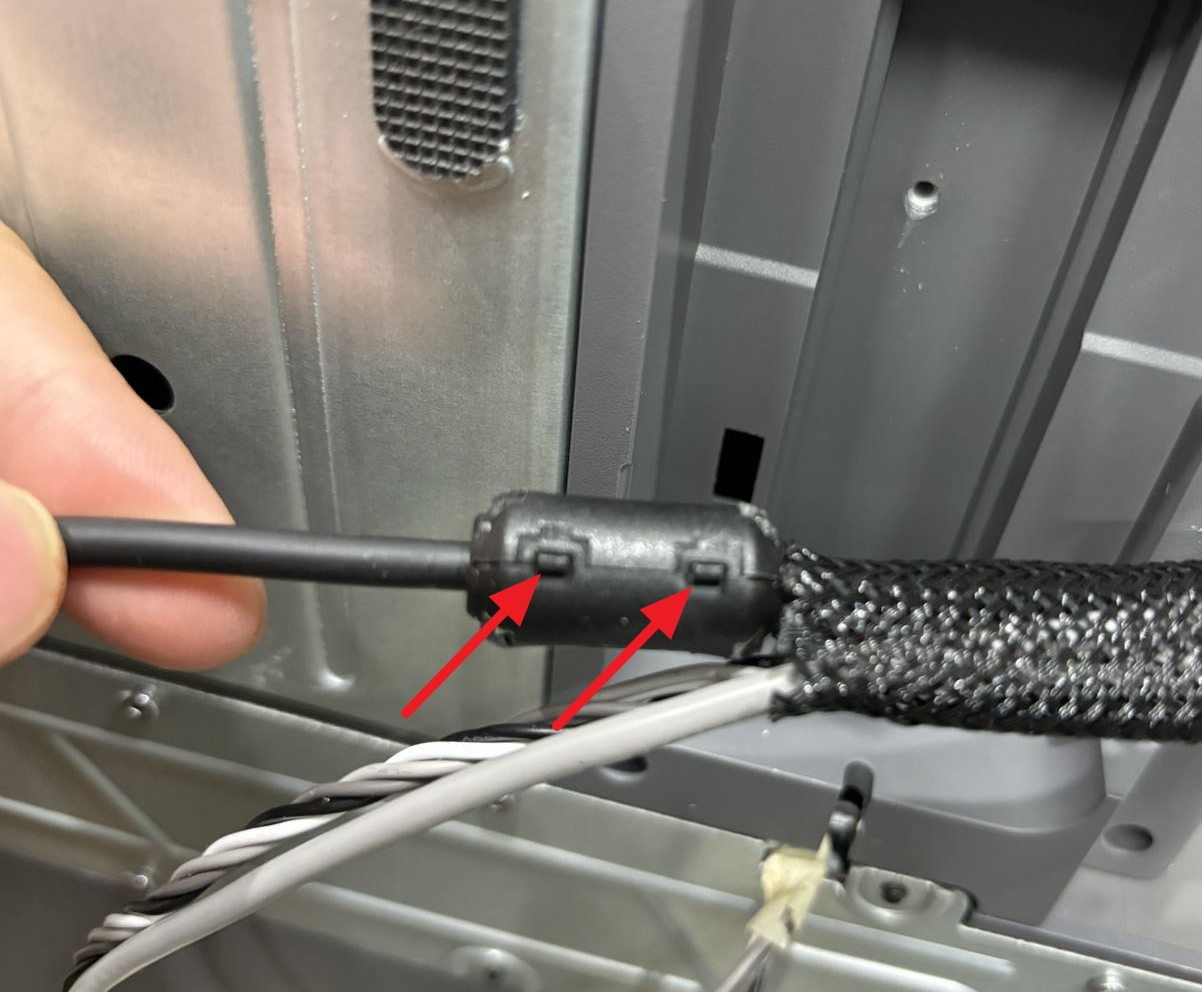

Paso 2. Primero sacá el extremo del cable USB-C que tiene el núcleo de ferrita. Desenganchá el accesorio de las dos trabas.
Fijate bien dónde está ubicado el núcleo de ferrita en el cable original; tenés que ponerlo en el mismo lugar exacto cuando instales el cable nuevo.
Paso 3. Terminá de sacar el cable USB-C de la funda metálica.
Retirar el cable USB-C

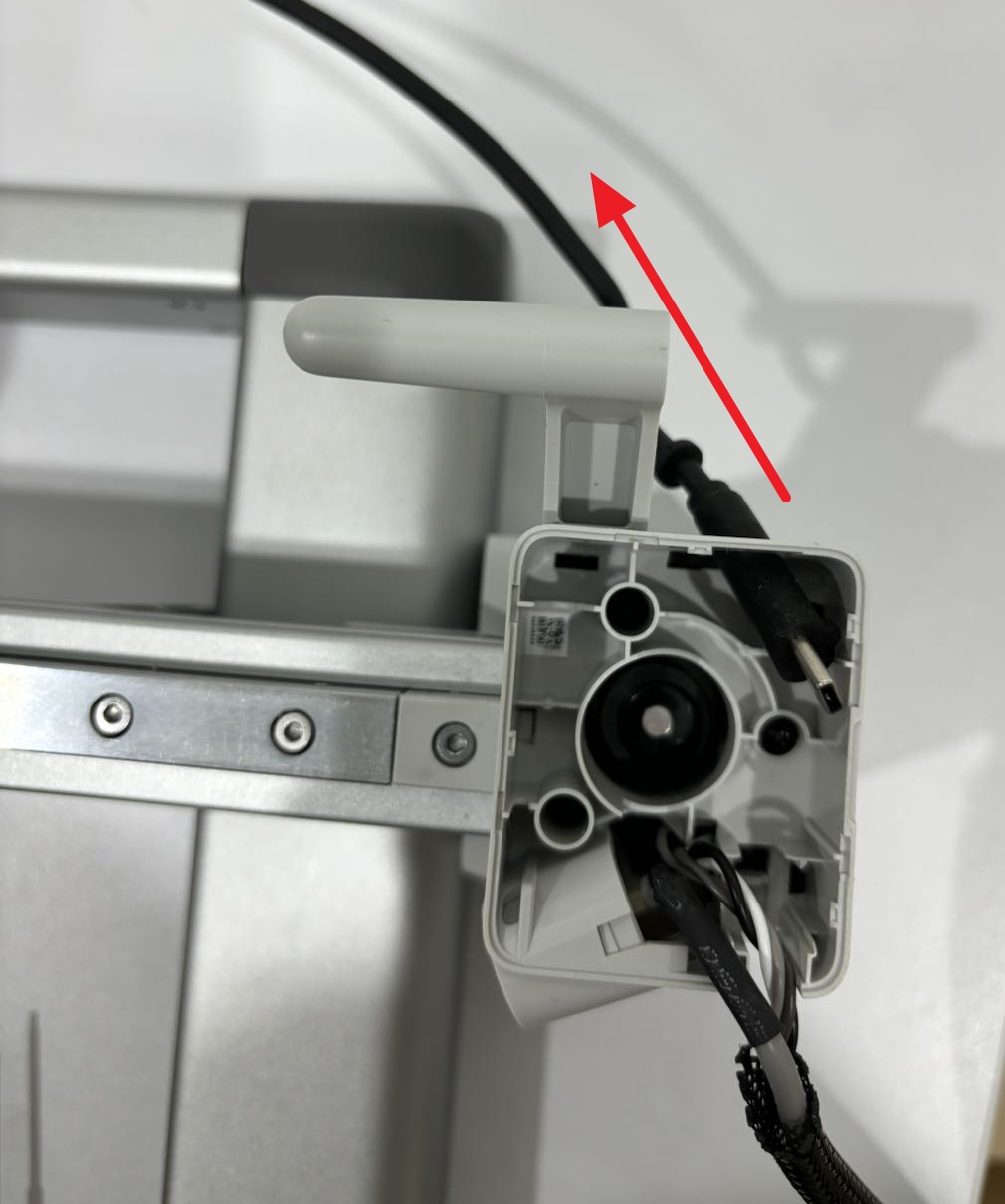

Retirá el cable USB-C de la caja del motor de X.
Instalar el cable USB-C nuevo
Instalar el cable en la caja del motor de X

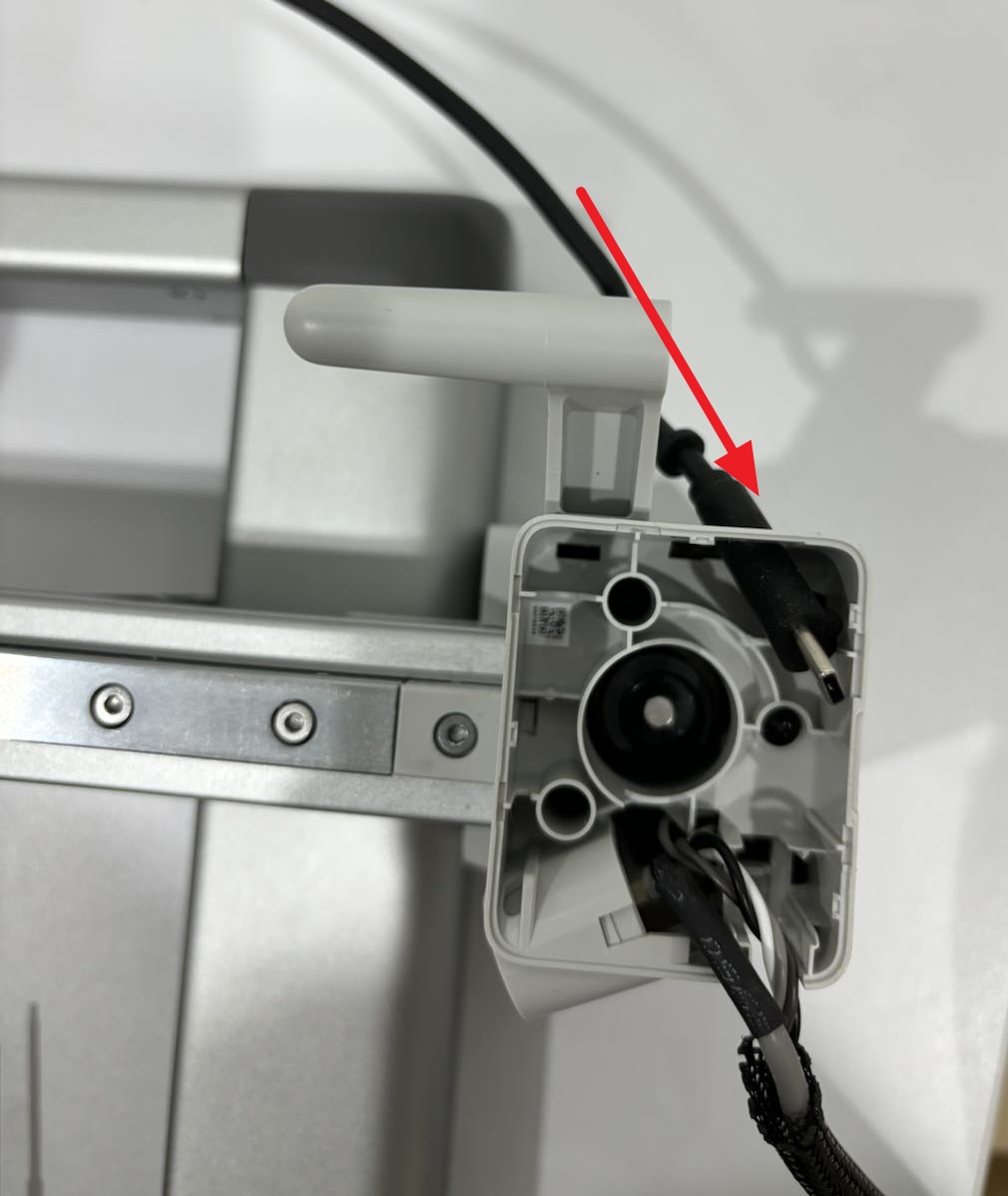

Sacale el núcleo de ferrita al cable nuevo y pasalo por el agujerito que está arriba de la caja del motor de X. Te recomendamos marcar la posición de la ferrita para que después sea más fácil volver a ponerla.
Poner el cable USB-C en la funda metálica

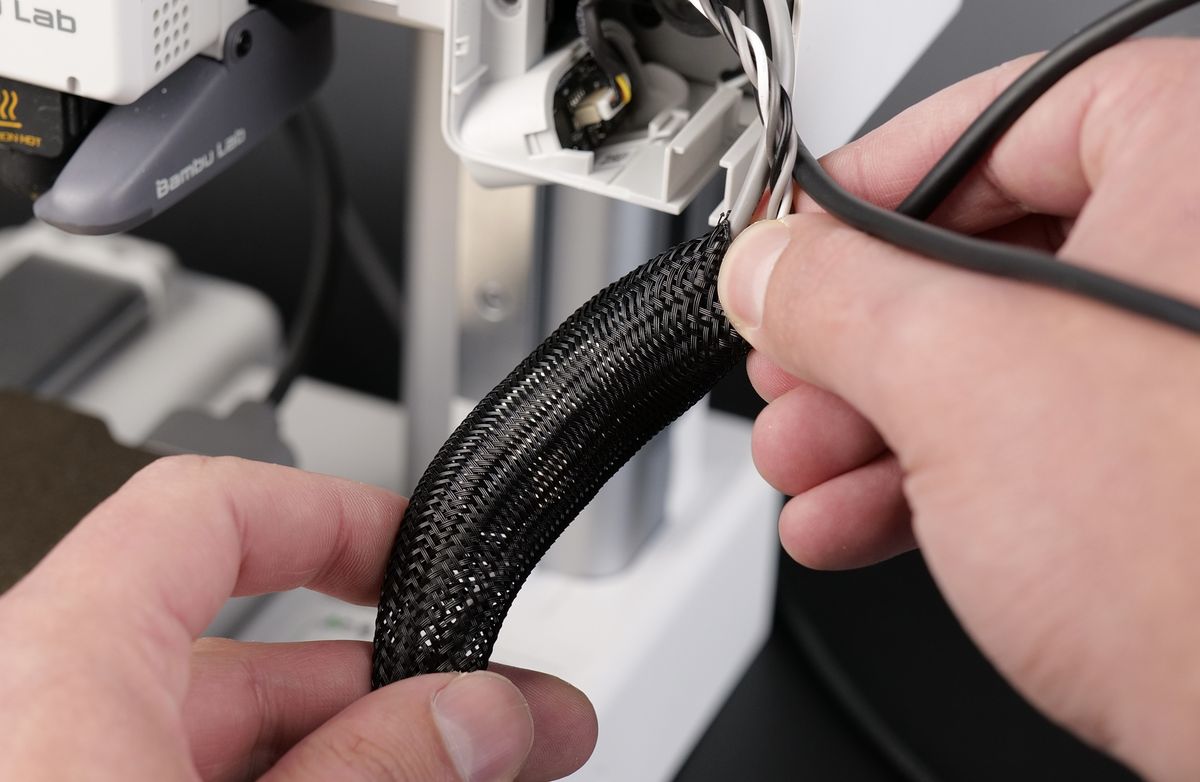

Paso 1. Pasá el cable USB-C a través de la funda metálica hasta que salga por el otro extremo. Es más sencillo si presionás un poco la funda mientras empujás el cable.
Paso 2. Volvé a colocar el núcleo de ferrita en el cable en su posición original.
Instalar el cable USB-C en la caja de cables

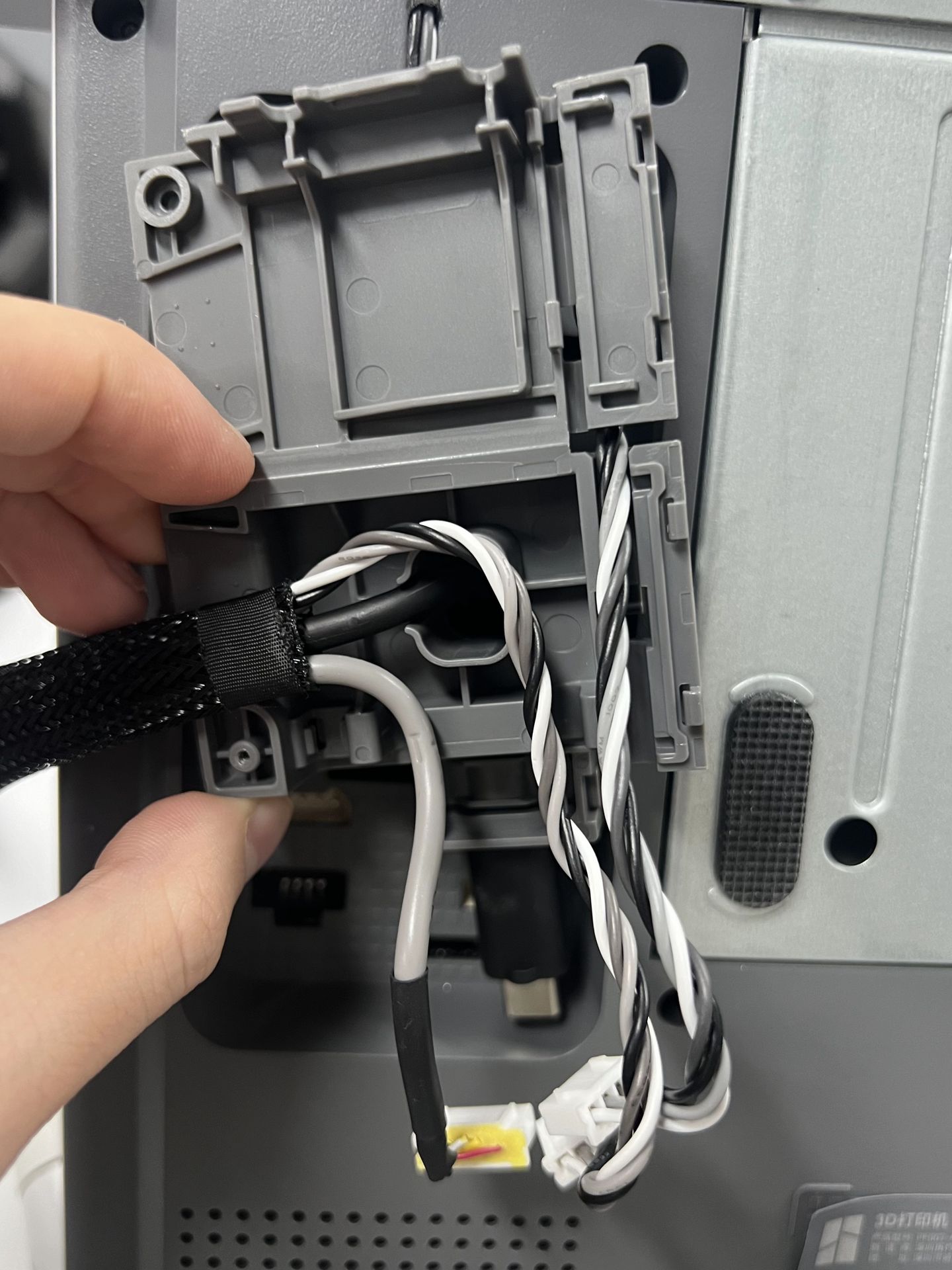

Paso 1. Poné el cable USB-C dentro de la caja y cerrá la traba.
Paso 2. Ubicá los cables del motor de X, del motor de Z y de la cámara en sus respectivos lugares, cerrá la traba y apretá el tornillo.
Prestá atención a que hay un pequeño bulto que tiene que quedar al costado del cable, como se muestra abajo.
Paso 3. Alineá con cuidado el soporte de cables y empujalo hacia abajo, asegurándote de que el cable USB esté bien pegado al marco de la impresora. Después, apretá el tornillo para bloquearlo. No lo aprietes demasiado porque va roscado sobre el marco de plástico.
Paso 4. Conectá de nuevo los cables de la cámara y de los motores de X y Z para terminar la instalación.
Nota: El cable más corto de la derecha es el del motor del eje X (va al conector superior derecho); el más largo es el del motor del eje Z (va al conector inferior derecho).
Instalar la fijación y la sujeción de cables
Paso 1. Colocá la fijación en la caja del motor de X.
Paso 2. Instalá la sujeción de cables como se indica a continuación.
Paso 3. Volvé a poner la tapa frontal. Vas a escuchar un "click" cuando calce bien.
Fijar el cable USB-C al toolhead
Insertá el cable USB-C en el toolhead y usá los cuatro tornillos para ajustarlo.
¡IMPORTANTE! No aprietes de más los tornillos para no barrer las roscas. Además, fijate que el cable USB-C esté bien alineado con la ranura del toolhead antes de meterlo.
Notas finales
Esperamos que esta guía detallada te haya sido de gran ayuda. Para que todo salga bien y de forma segura, si tenés dudas sobre algún paso del proceso, te recomendamos abrir un ticket técnico. No te olvides de incluir una foto o video del problema junto con cualquier otra información que nos sirva para ayudarte.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
