Guía de reemplazo de la fuente de alimentación - A1

En esta guía te vamos a mostrar paso a paso cómo cambiar la fuente de alimentación de tu A1. Es un procedimiento necesario si la unidad está fallando o si la impresora directamente no enciende.

¿Cuándo usarla?

Esta guía se debe usar si la fuente de alimentación de la A1 tiene fallas y necesita un reemplazo. Los problemas comunes causados por la fuente son:

• La impresora no enciende.
• Recomendación del soporte técnico de Bambu Lab.

Herramientas y materiales necesarios

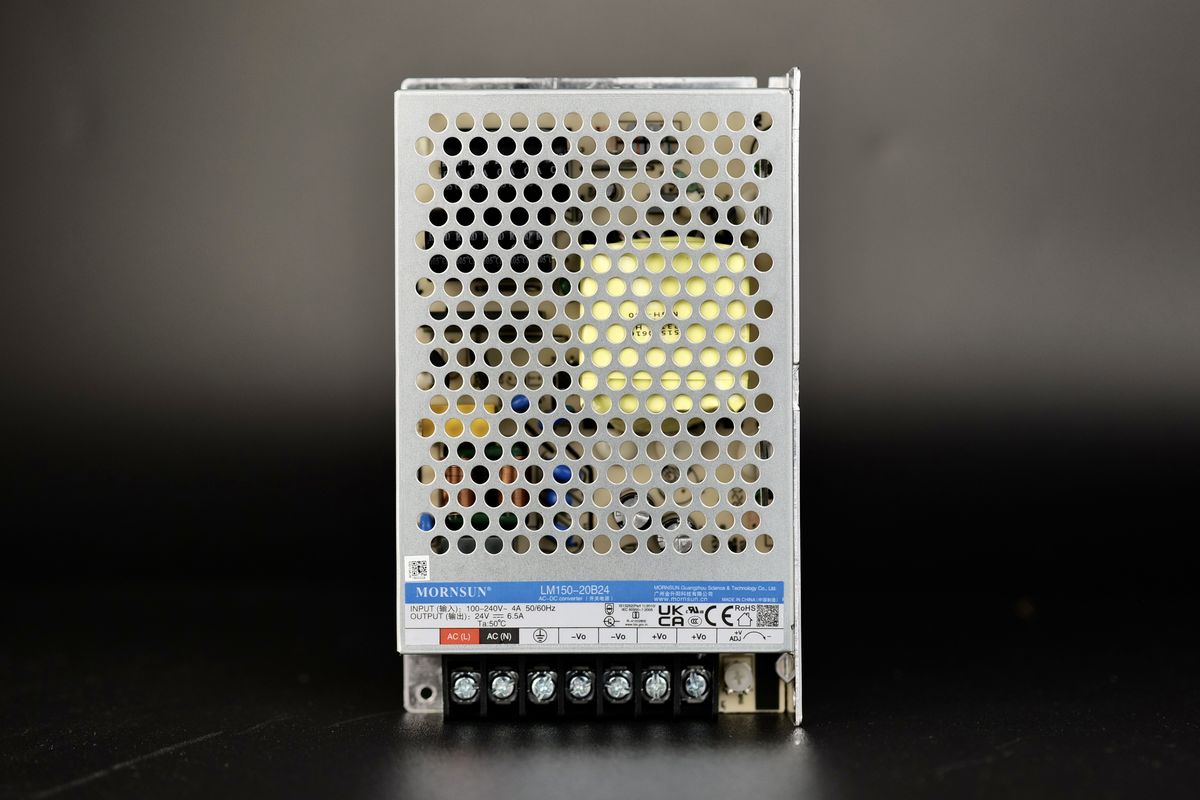

• Fuente de alimentación Bambu Lab para A1.
• Llave hexagonal H2.0.
• Destornillador Philips PH2.
• 20 minutos de tu tiempo.

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento en el equipo y su electrónica, incluyendo los cables del cabezal de herramientas. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos de seguridad.

Cuando hacés mantenimiento o buscás fallas, puede que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora está encendida.

Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Así vas a evitar daños en la electrónica y vas a trabajar de forma segura. Si tenés alguna duda, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.

Pasos para sacar la fuente vieja

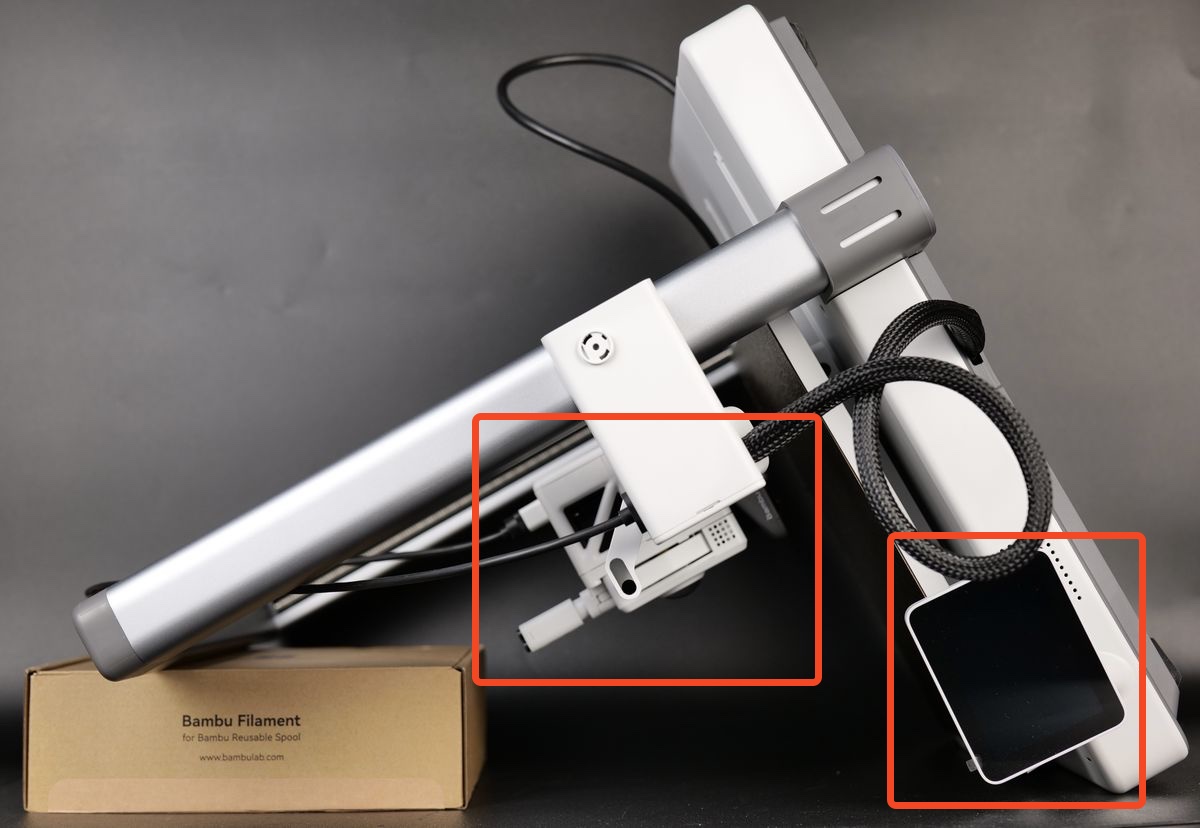

1. Poné la impresora de frente

Para llegar fácil a la parte de abajo de la A1, tenés que apoyar la impresora sobre su frente. Primero girá la pantalla hacia un costado y después apoyá la impresora con cuidado, como se ve en la imagen. Usá una caja de filamento para mantener la parte de arriba elevada y no meterle presión al extruder ni a la pantalla.

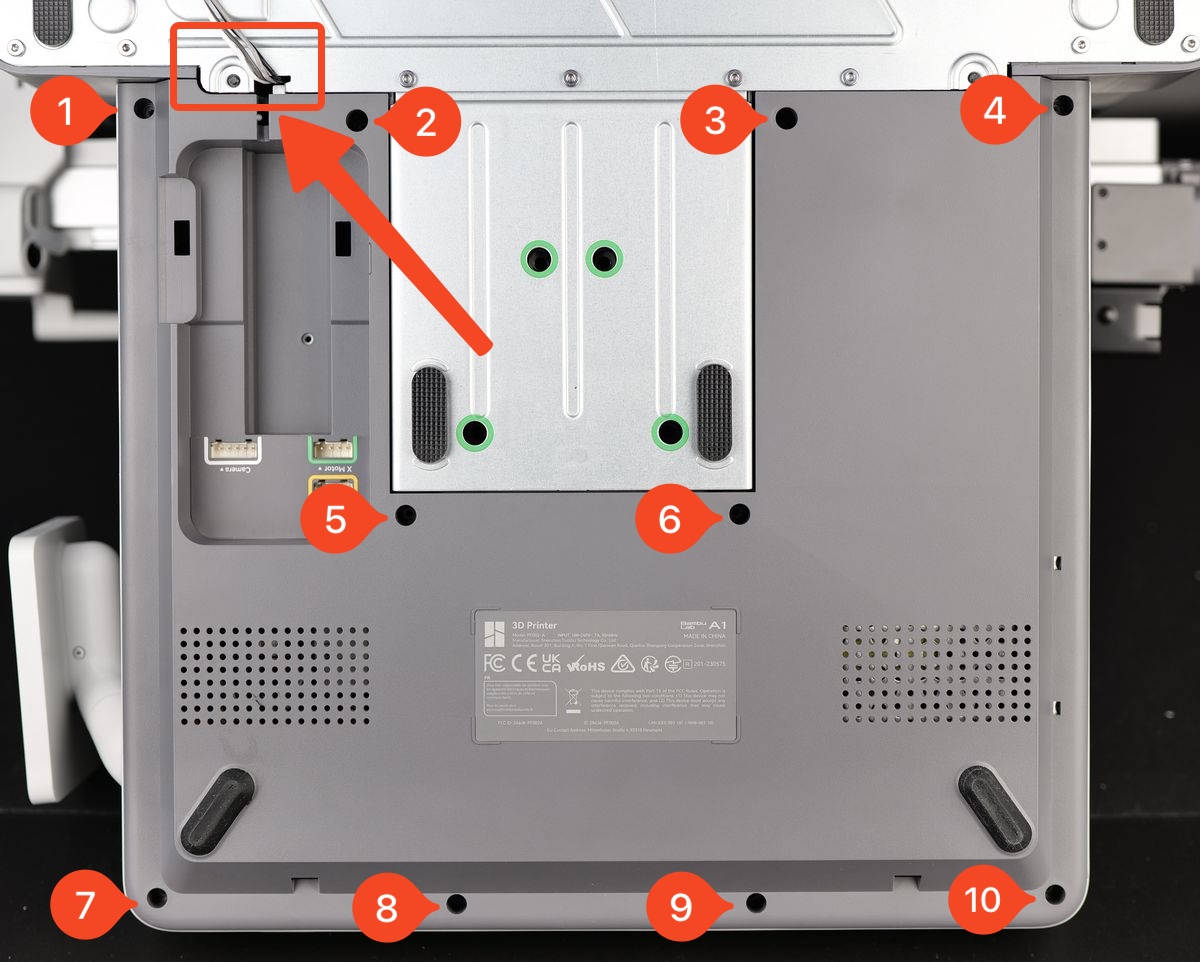

2. Sacá la tapa inferior de la impresora

Sacá los 10 tornillos marcados en rojo para preparar la extracción de la carcasa inferior. Fijate que el tornillo marcado en amarillo hay que aflojarlo, pero no se puede sacar del todo; queda enganchado al soporte del cable.

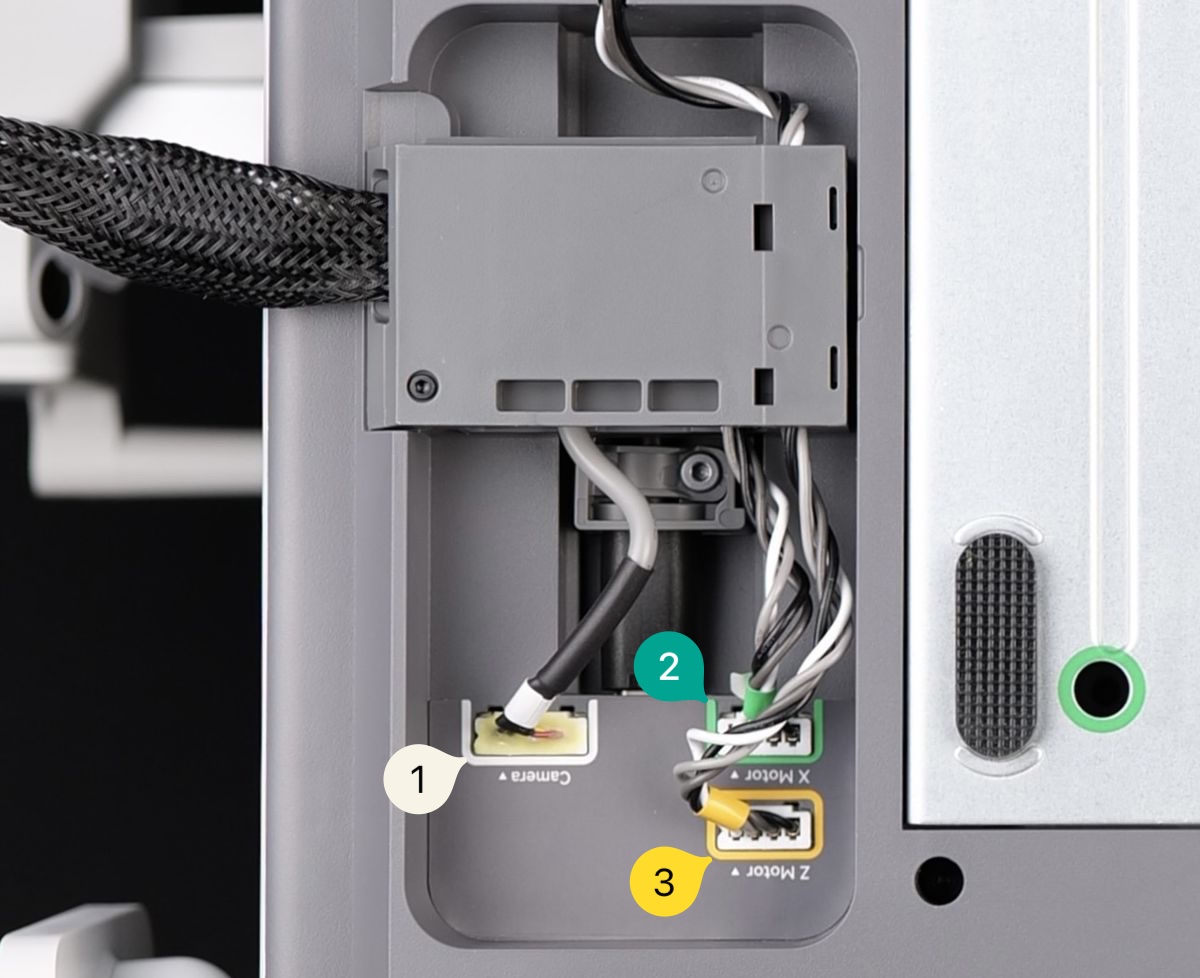

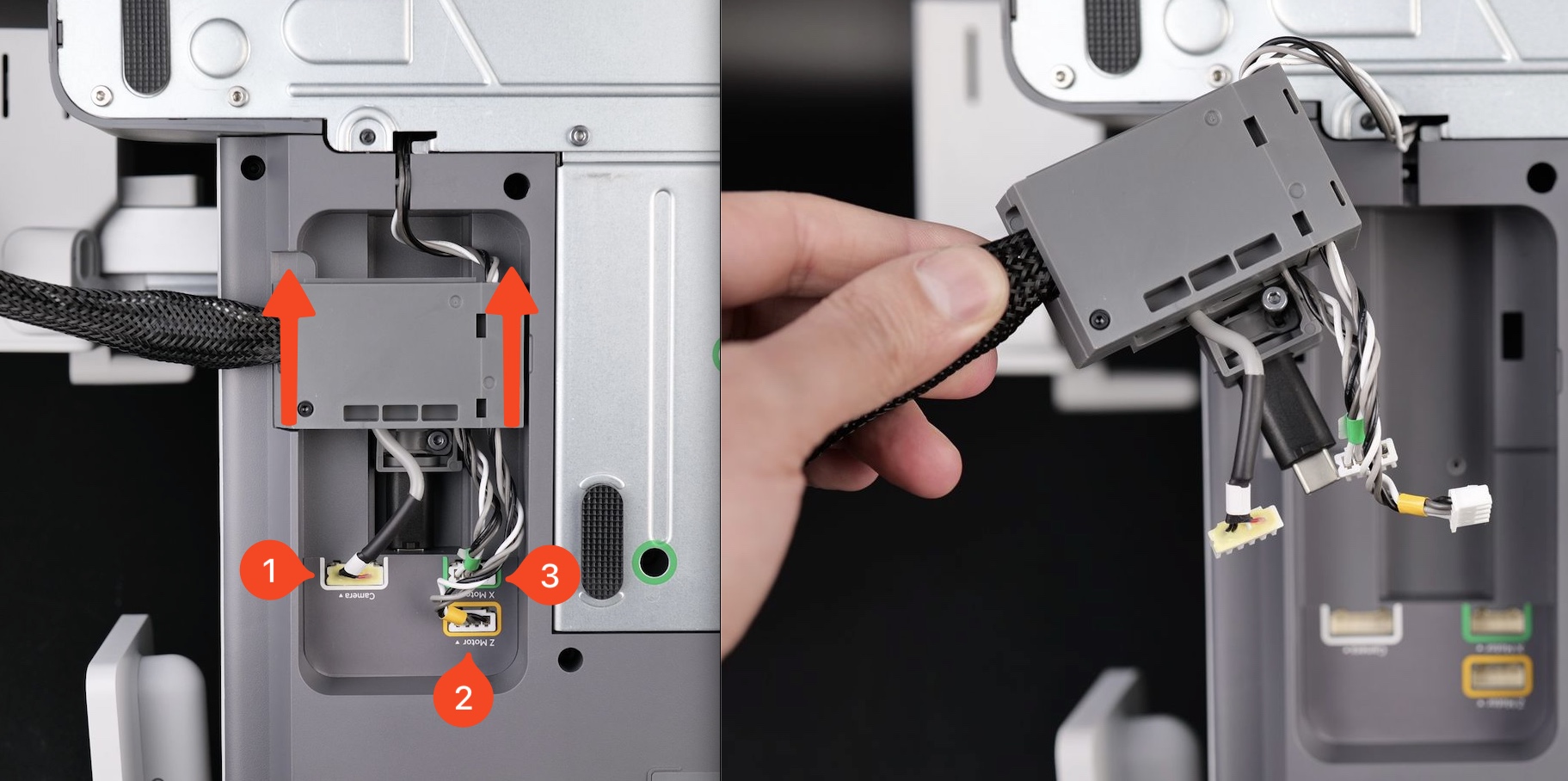

3. Desconectá los cables y sacá el soporte de cables

En este paso, tenés que desconectar los cables de la cámara, del motor X y del motor Z. Después, vas a poder empujar el soporte plástico hacia arriba para desconectar el cable USB.

Importante: Si no podés sacar fácil el soporte de cables, asegurate de que el tornillo que lo sujeta (el número 11 del paso anterior) esté bien flojo. Después de sacar los cables, hacé un poco de palanca con cuidado para retirar la tapa plástica inferior.

4. Sacá los tornillos de la fuente de alimentación

La fuente de la A1 se mantiene en su lugar con dos tornillos y soportes plásticos. Primero, sacá los tornillos de la fuente que se ven en la imagen.

5. Aflojá los tornillos de los terminales de potencia

Aflojá los tornillos de los terminales que figuran en la imagen. Solo aflojalos un poco sin sacarlos del todo; así va a ser mucho más fácil volver a instalar todo después.

6. Sacá la fuente de alimentación

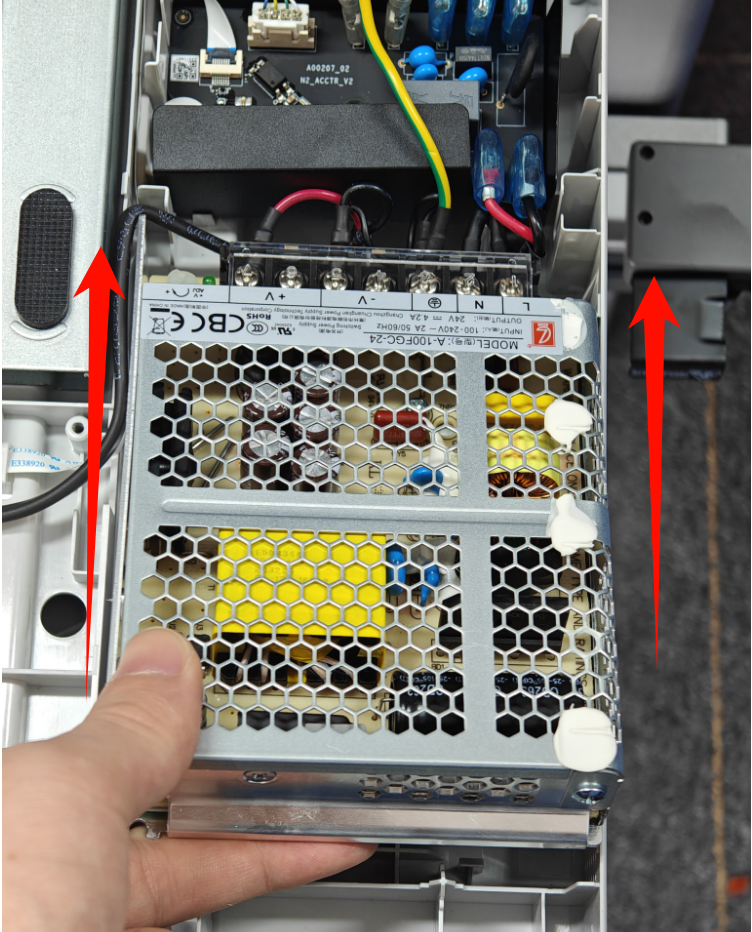

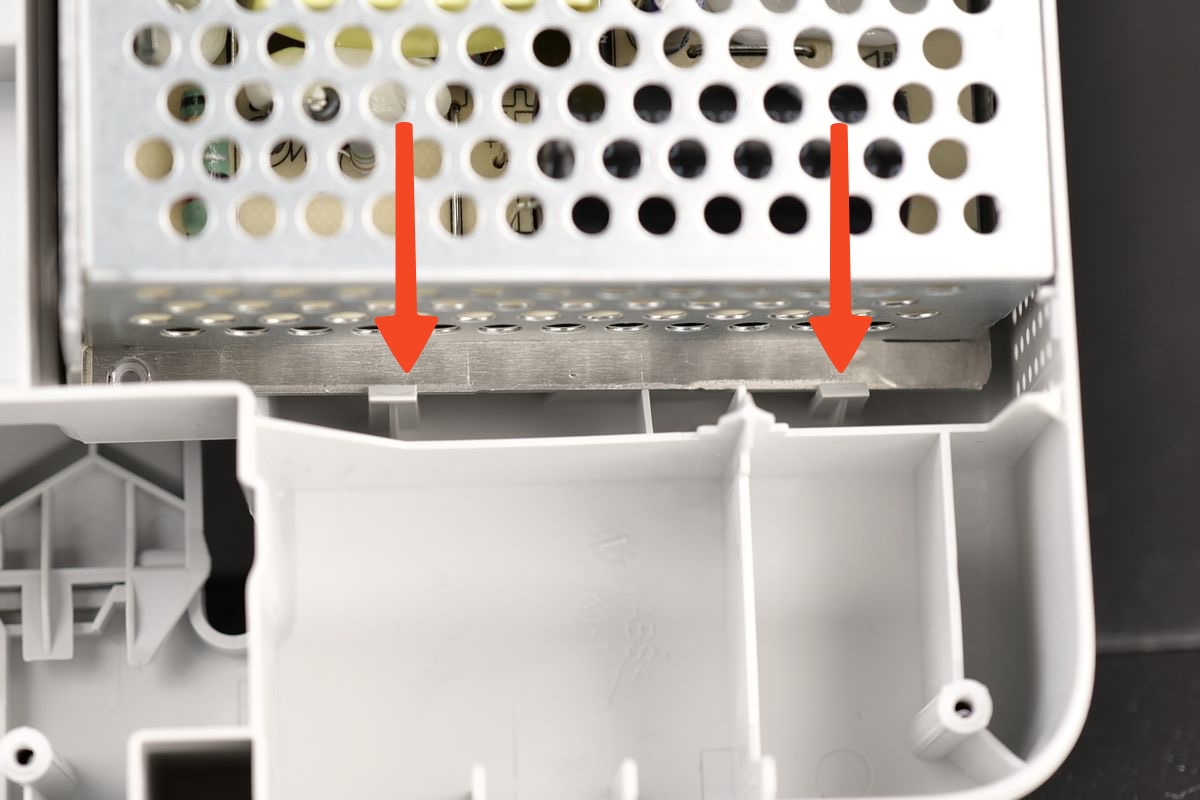

Con los tornillos de los terminales flojos, podemos retirar la fuente. Empujá con cuidado los clips plásticos hacia abajo mientras tirás la fuente hacia vos. Esto la va a soltar del chasis de la impresora.

Importante: No empujes los clips muy fuerte porque se pueden romper. Solo hay que bajarlos unos 2 o 3 mm para que la fuente salga. Empezá con uno y después seguí con el otro. Ahora la fuente ya está afuera.

Pasos para instalar la fuente nueva

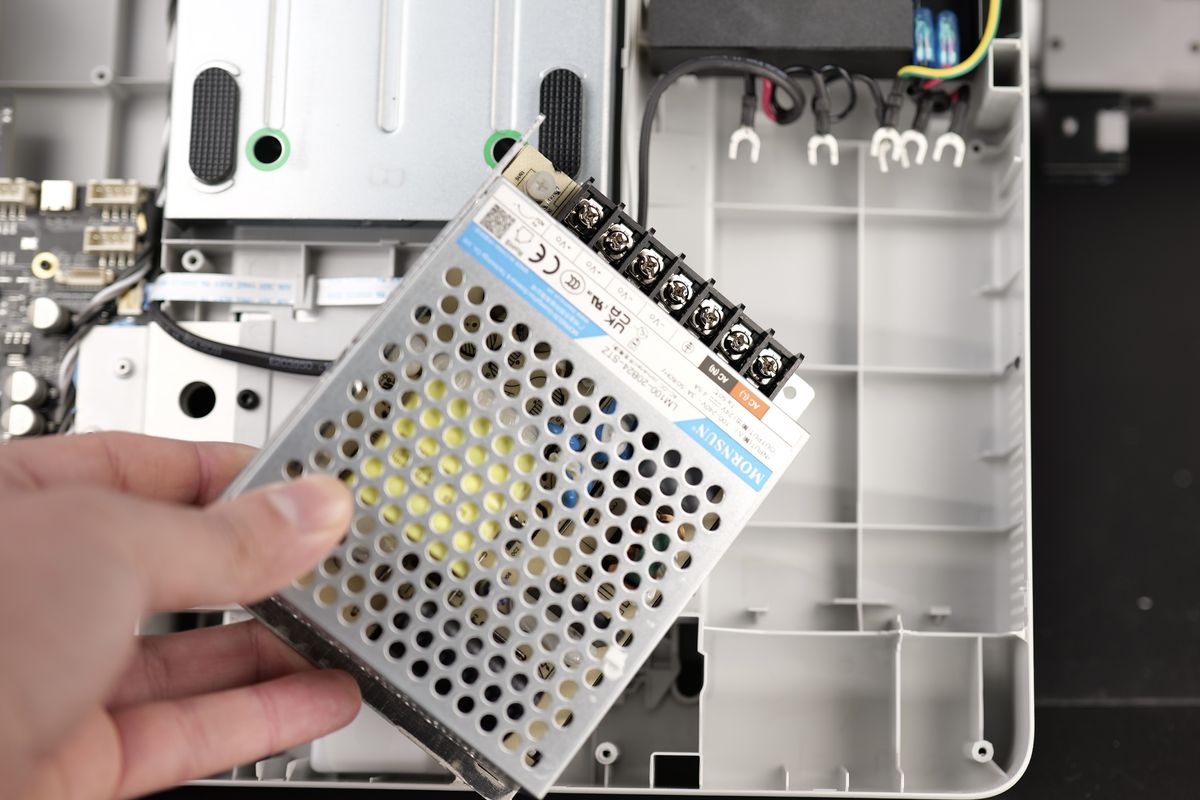

1. Volvé a conectar los cables de los terminales

Mientras sostenés la fuente nueva, conectá con cuidado los cables de los terminales como se muestra abajo y apretá los tornillos. El orden es el siguiente:

• 1. Cable +V de la placa MC
• 2. Cable -V de la placa MC
• 3. Cables de tierra
• 4. Cable neutro AC
• 5. Cable de fase AC (Vivo)

IMPORTANTE: Después de instalar los cables, asegurate de que no se muevan y que estén todos bien firmes en su lugar.

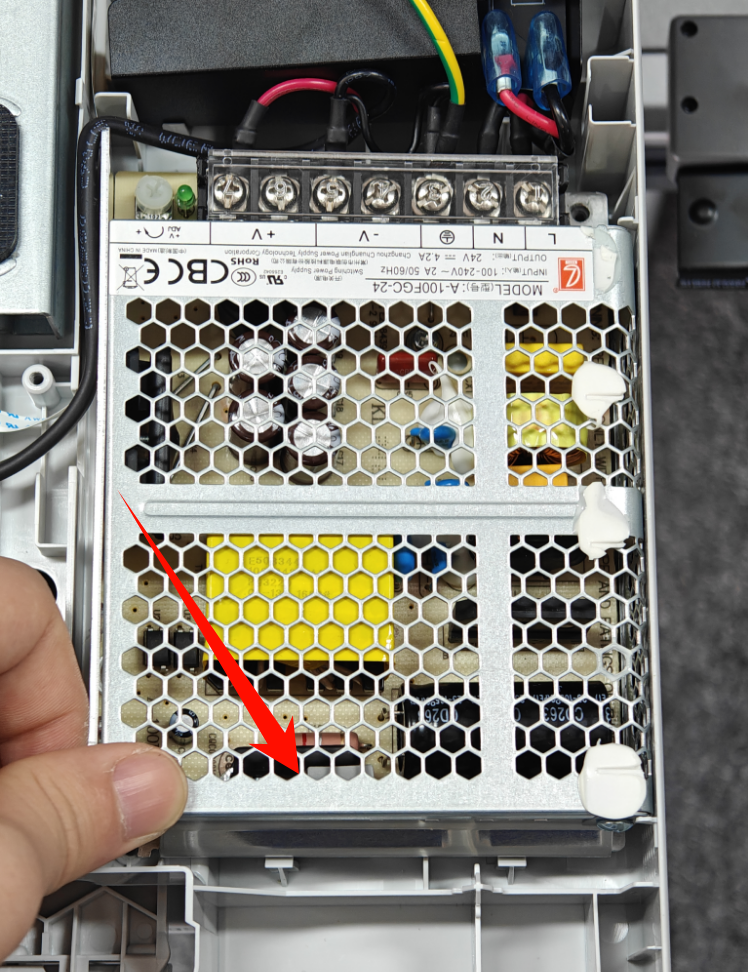

2. Instalá la fuente de alimentación

Insertá la fuente con cuidado, inclinando primero la parte de arriba. Cuando el agujero del tornillo superior esté alineado, empujá suavemente la parte de abajo de la fuente para que enganchen los clips inferiores.

3. Poné los tornillos de la fuente

Instalá los dos tornillos de la fuente. Estos tornillos van en soportes de plástico, así que evitá apretarlos de más para no barrer la rosca del plástico.

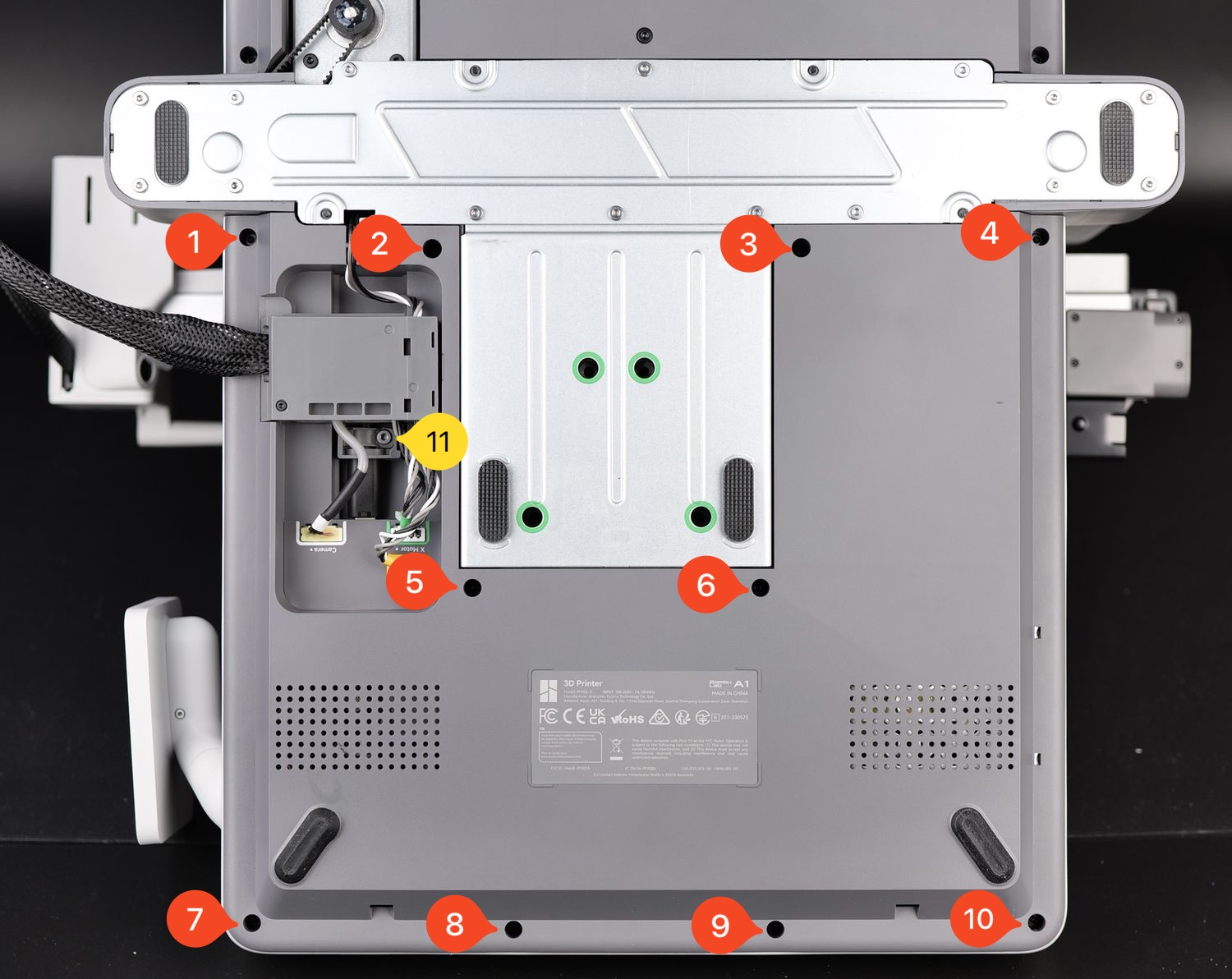

4. Poné la tapa inferior de la impresora

Ahora podés volver a poner la tapa inferior. Prestá mucha atención al cable del motor en la parte superior izquierda (marcado con la flecha roja). No presiones la tapa hasta que el cable esté bien acomodado. La tapa va a calzar con un clip, y después poné los 10 tornillos sin apretarlos demasiado.

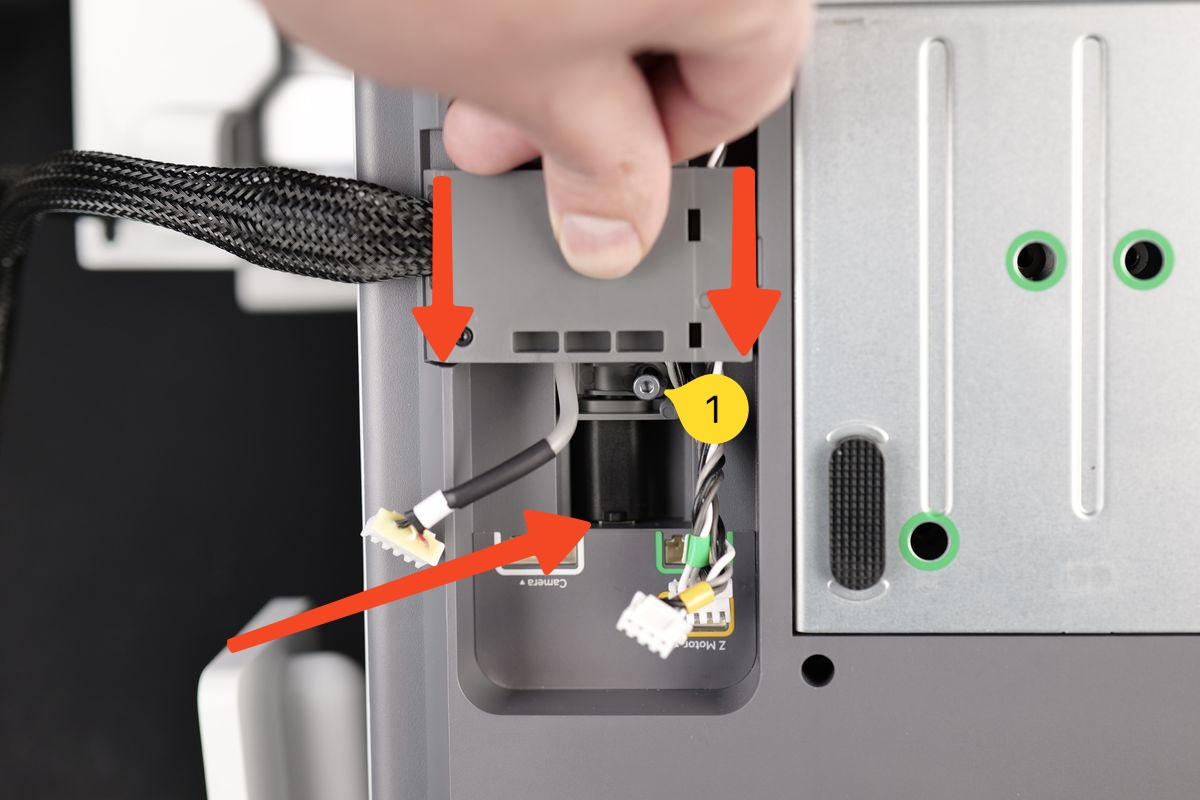

5. Instalá el soporte de cables y conectá los cables

Por último, alineá el soporte de cables y empujalo hacia abajo, asegurándote de que el cable USB esté bien metido contra el chasis. Apretá el tornillo para trabarlo, pero no te pases de fuerza porque va roscado en plástico. Conectá de nuevo los cables de la cámara, del motor X y del motor Z.

Verificar el funcionamiento

Para confirmar que todo quedó bien, prendé la impresora. Si arranca, significa que la instalación fue exitosa.

Pasos de calibración después de la operación

No se requiere ningún paso de calibración para esta tarea.

Problemas potenciales y soluciones

• La impresora no enciende: Confirmá que los cables de la fuente estén bien instalados, como se vio en el paso 1 de la instalación.
• La cámara no funciona: Verificá que el cable de la cámara esté bien conectado, como se mostró en el paso 5.
• El eje X o el eje Z no funcionan: Asegurate de que los cables de los motores X y Z estén bien enchufados (paso 5).
• La pantalla muestra un error: Puede que el cable USB no esté bien metido. Aflojá el tornillo del soporte de cables y volvé a conectar el USB como se indica en el paso 5.

Notas finales

Esperamos que esta guía detallada te haya servido. Queremos que puedas hacer el mantenimiento de forma segura y efectiva; si tenés dudas antes de empezar, no dudes en contactar a nuestro equipo de atención al cliente.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
