En esta guía te explicamos qué tenés que hacer si se te llegan a caer las bolitas de acero de la X-axis linear rail por accidente. Te detallamos el paso a paso para que puedas volver a armar todo sin problemas y que el cabezal de tu impresora se mueva impecable otra vez.

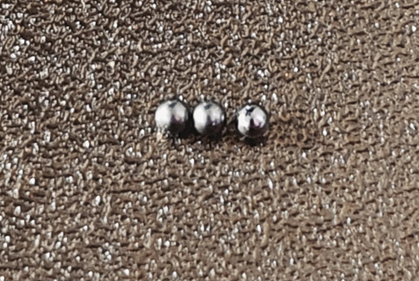

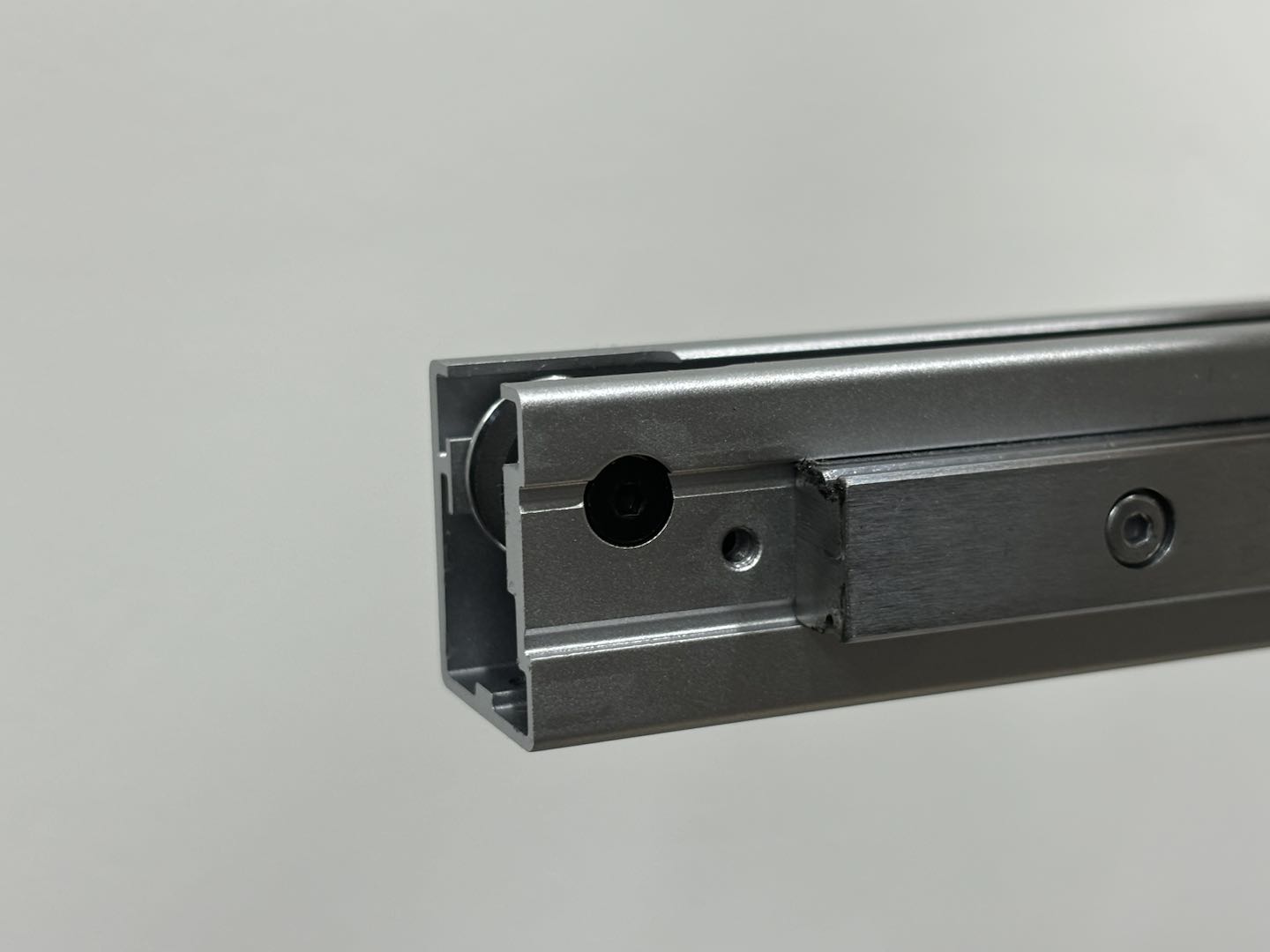

Caída accidental de las bolitas de acero en la X-axis linear rail
Las bolitas de acero de la X-axis linear rail suelen salirse, por lo general, en estas situaciones:
- Al hacerle mantenimiento o lubricar la polea tensora del eje X.
- Al cambiar la correa del eje X, el motor del eje X o la tapa del eje X.
Si no volvés a poner las bolitas en su lugar, podés tener problemas de precisión en el eje X o ruidos raros cuando el cabezal se desplaza.
Importante: No deberías abrir la X-axis linear rail ni sacar el cabezal si no hay un problema real o si no te lo pidió el soporte técnico, para evitar que se pierdan los rodamientos.
Herramientas necesarias
- Bolitas de acero de repuesto (si perdiste muchas).
- Llave Allen H1.5 y H2.0.
- Pinzas.
- Tiempo estimado: 15 minutos.
Aviso de seguridad
¡Atención! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, especialmente en la parte electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés causar un cortocircuito que dañe los componentes y sea peligroso para vos.
Durante el proceso, puede que tengas que desarmar piezas como el hotend. Esto deja cables y contactos expuestos que podrían tocarse entre sí o con el metal si la máquina sigue con energía. Por eso, siempre desenchufala antes de empezar para evitar líos.
Si tenés alguna duda con esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Cómo sacar el cabezal

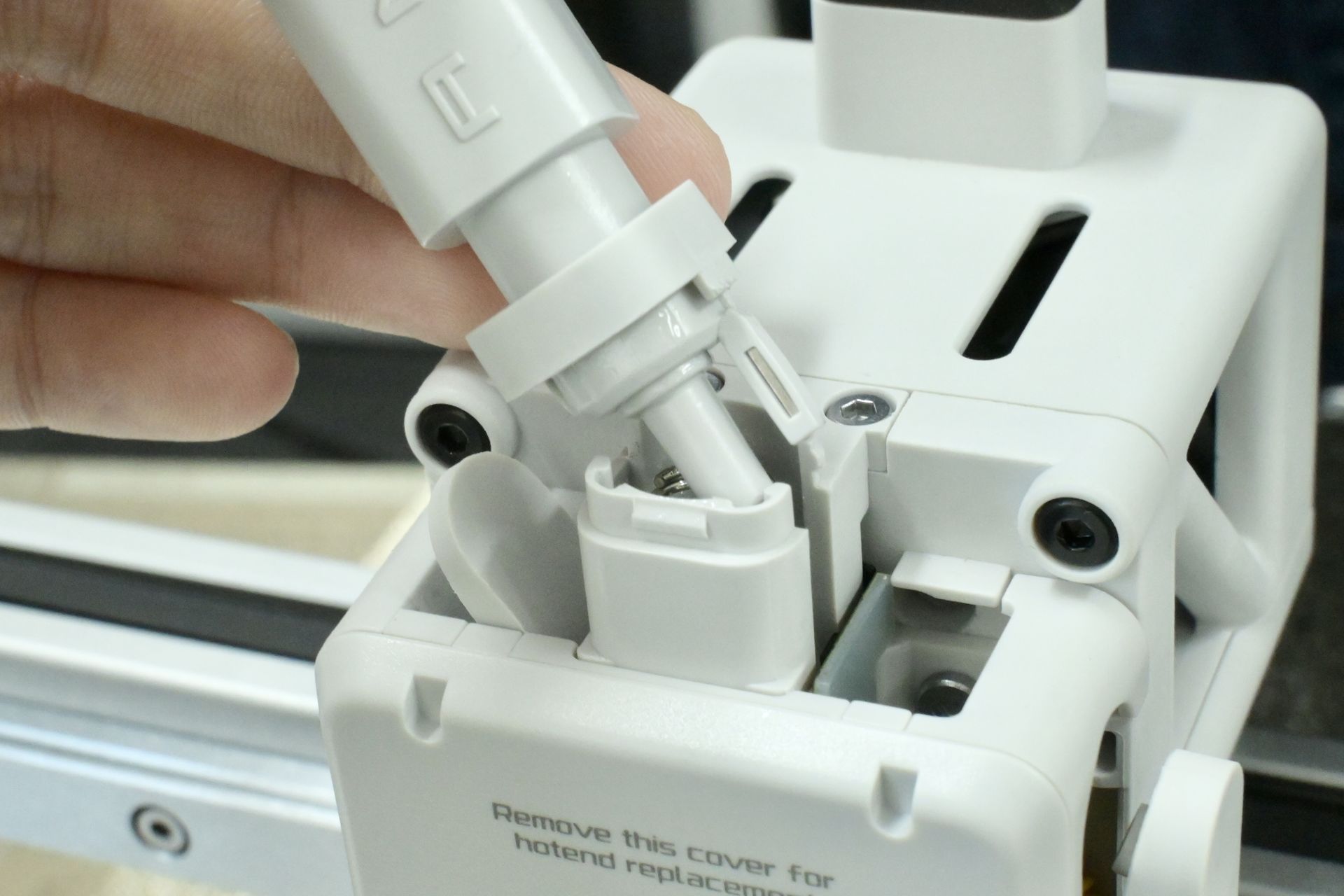

Paso 1: Sacar el AMS lite filament hub

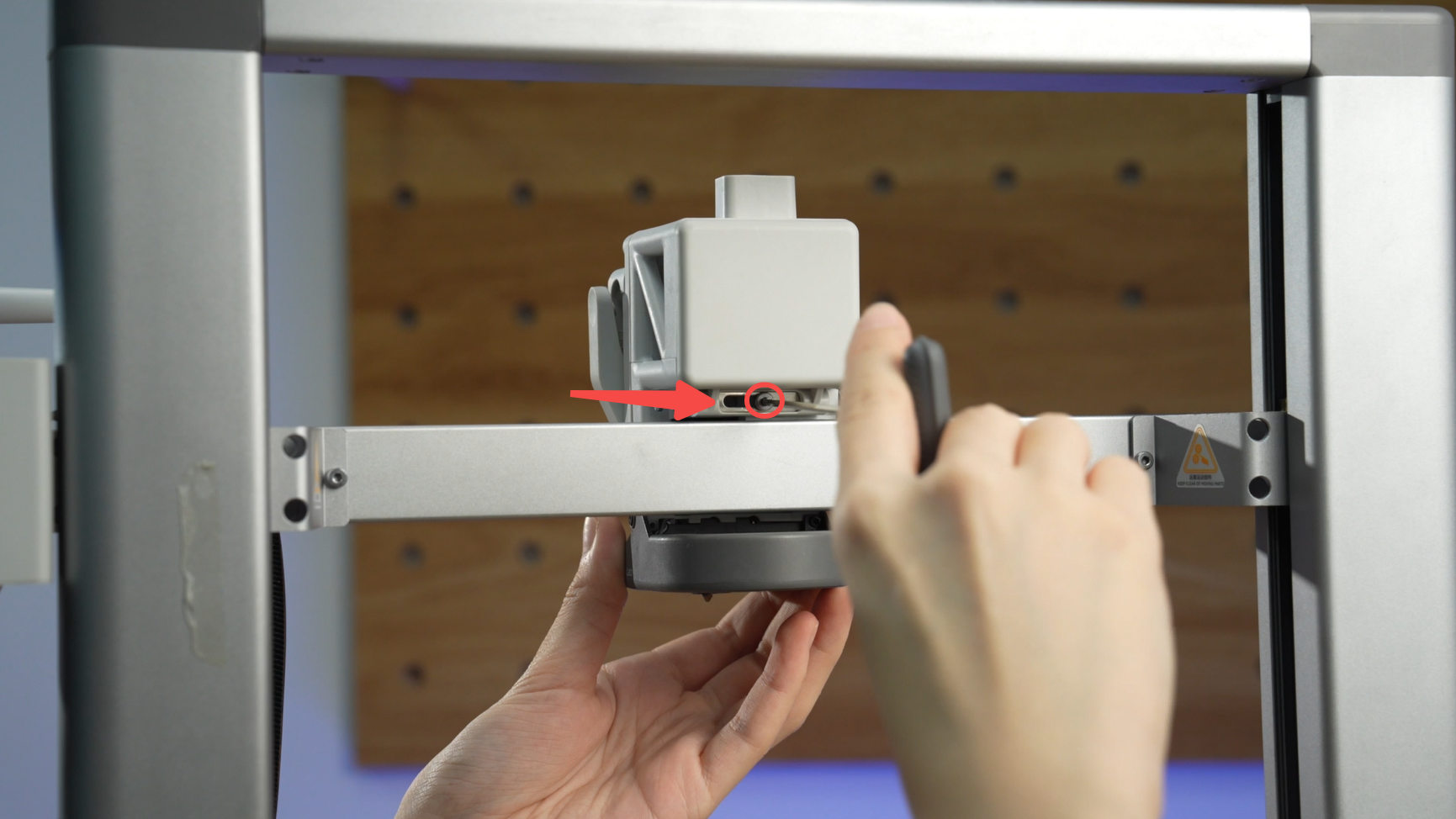

Usá una llave para hacer un poquito de palanca y retirar el AMS lite filament hub. Nota: La base del sensor de filamento tiene un poco de grasa de amortiguación.
Paso 2: Desconectar el cable USB-C

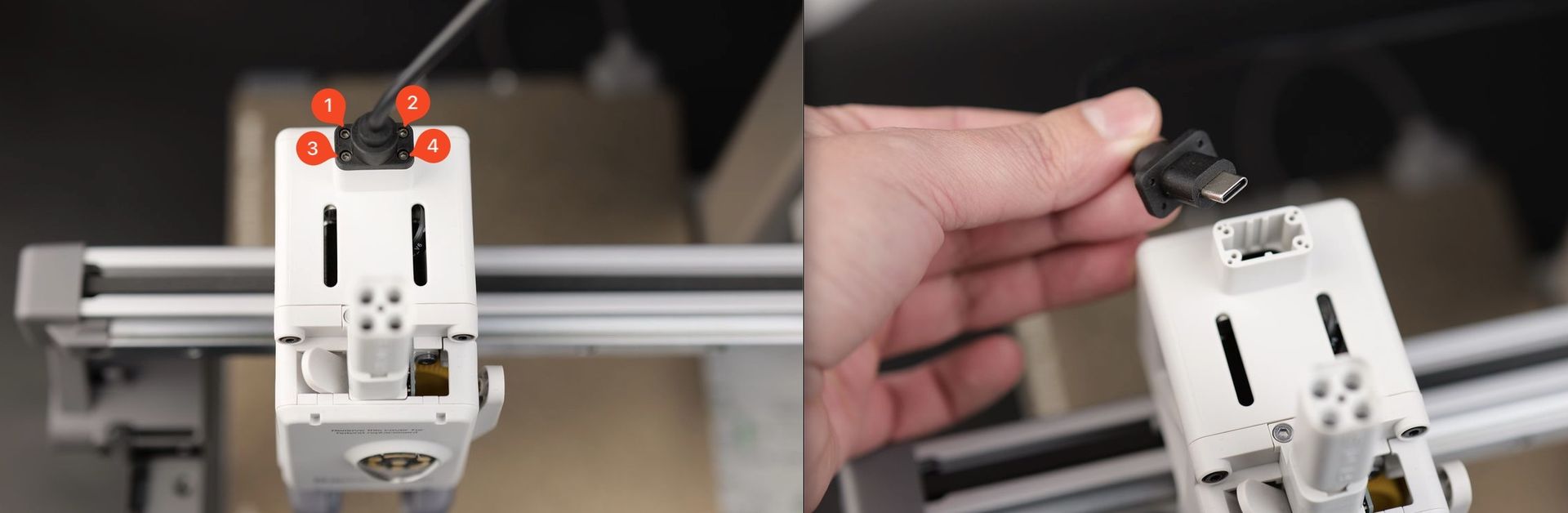

Con la llave Allen H1.5, sacá los 4 tornillos y desconectá el cable USB-C del cabezal.

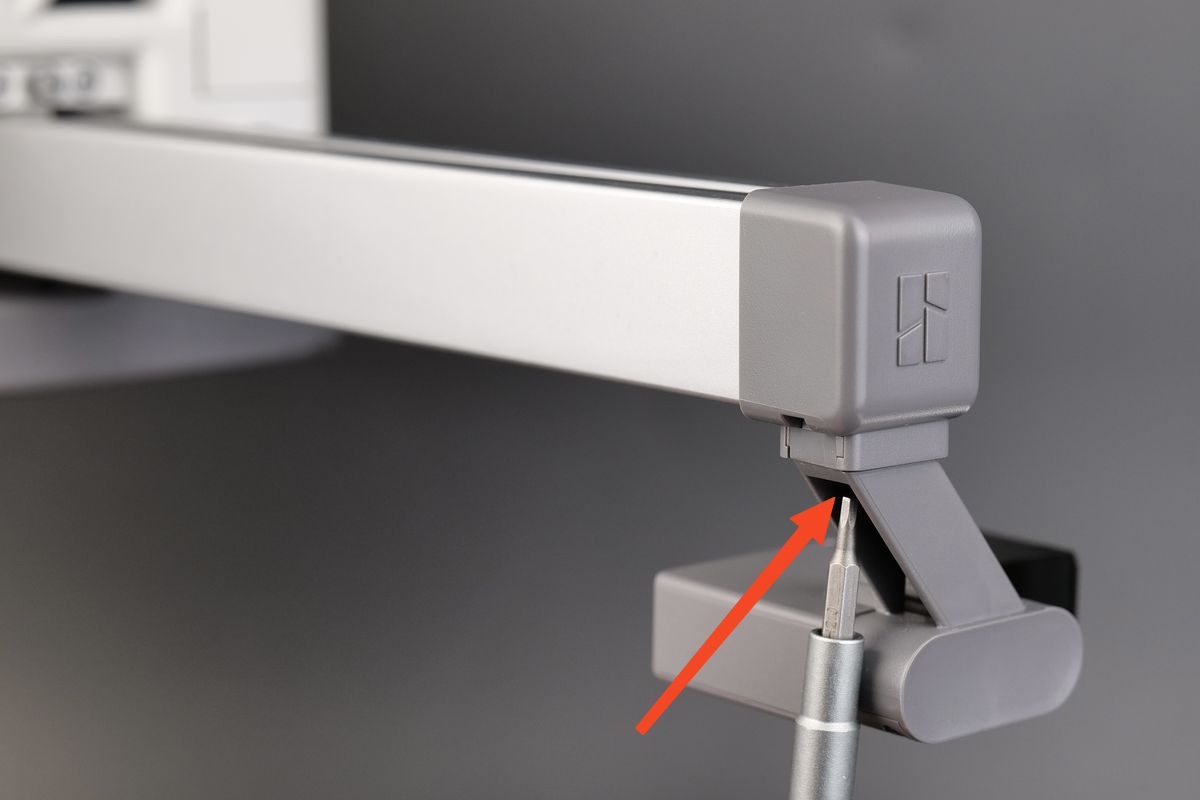

Paso 3: Sacar el limpiador de purga

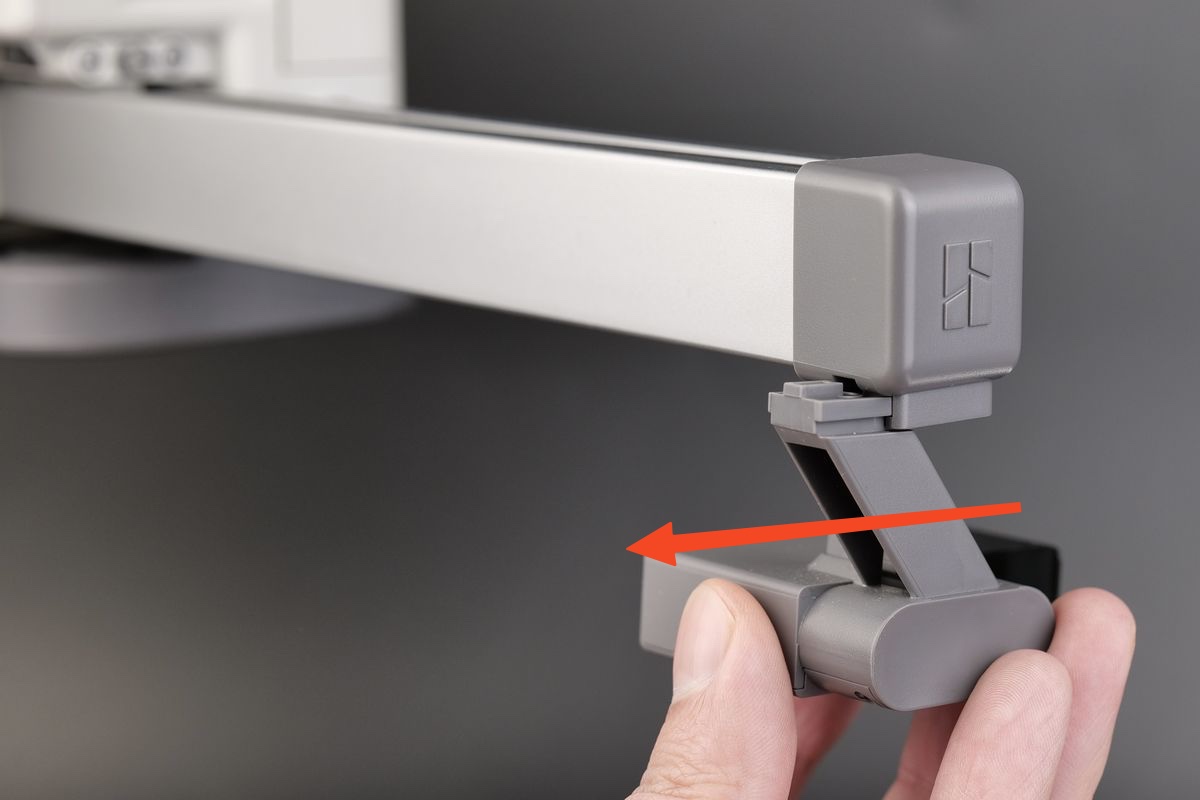

Aflojá los tornillos que están abajo del limpiador de purga y deslizalo hacia afuera del soporte como se muestra en la imagen.

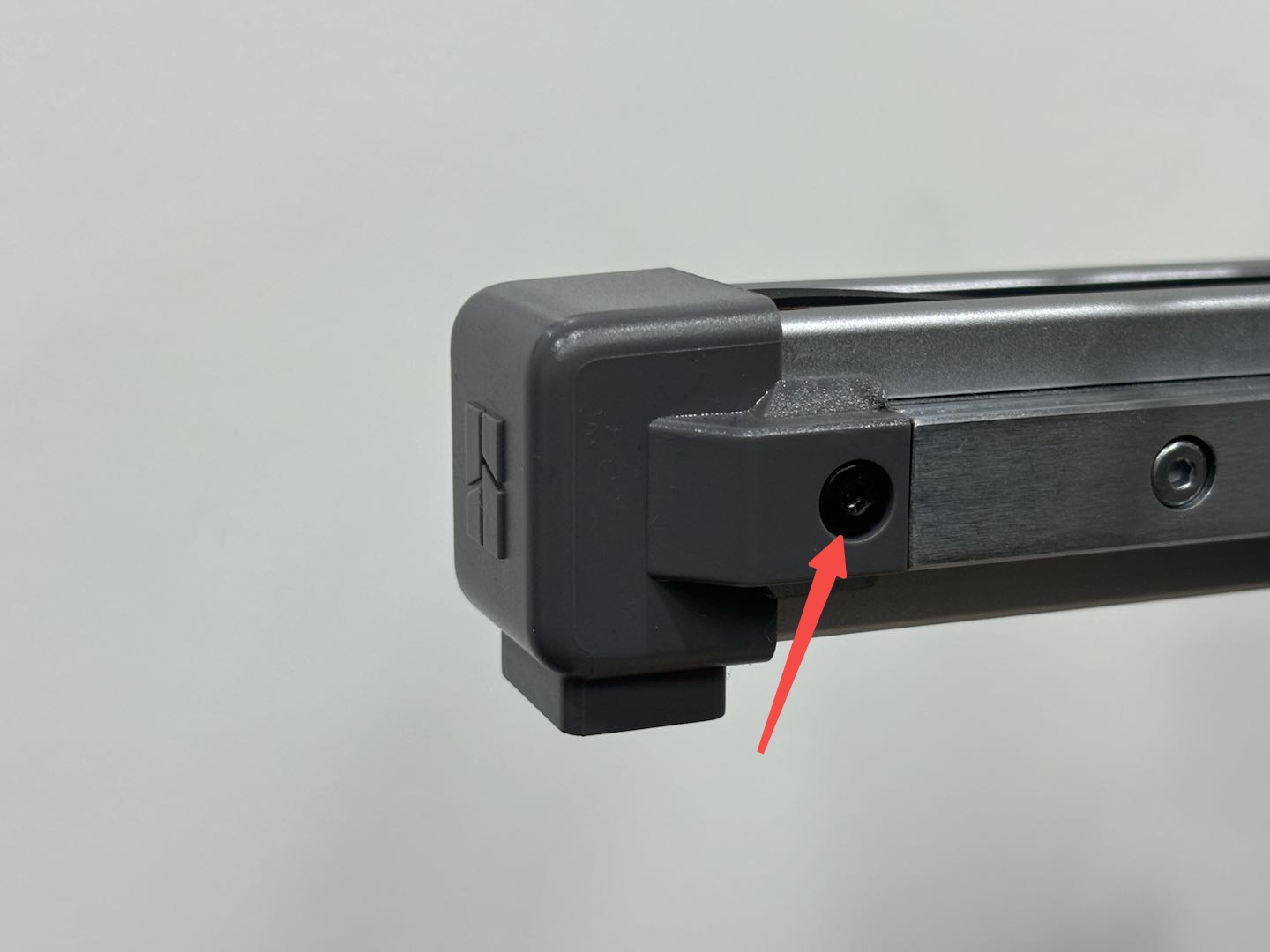

Paso 4: Sacar la tapa del eje X
Usá la llave Allen H2.0 para sacar el tornillo y retirar la tapa del eje X. Ojo: El tornillo de la tapa es más corto que el del limpiador de purga. Sepáralos bien para no confundirte cuando vuelvas a armar todo.

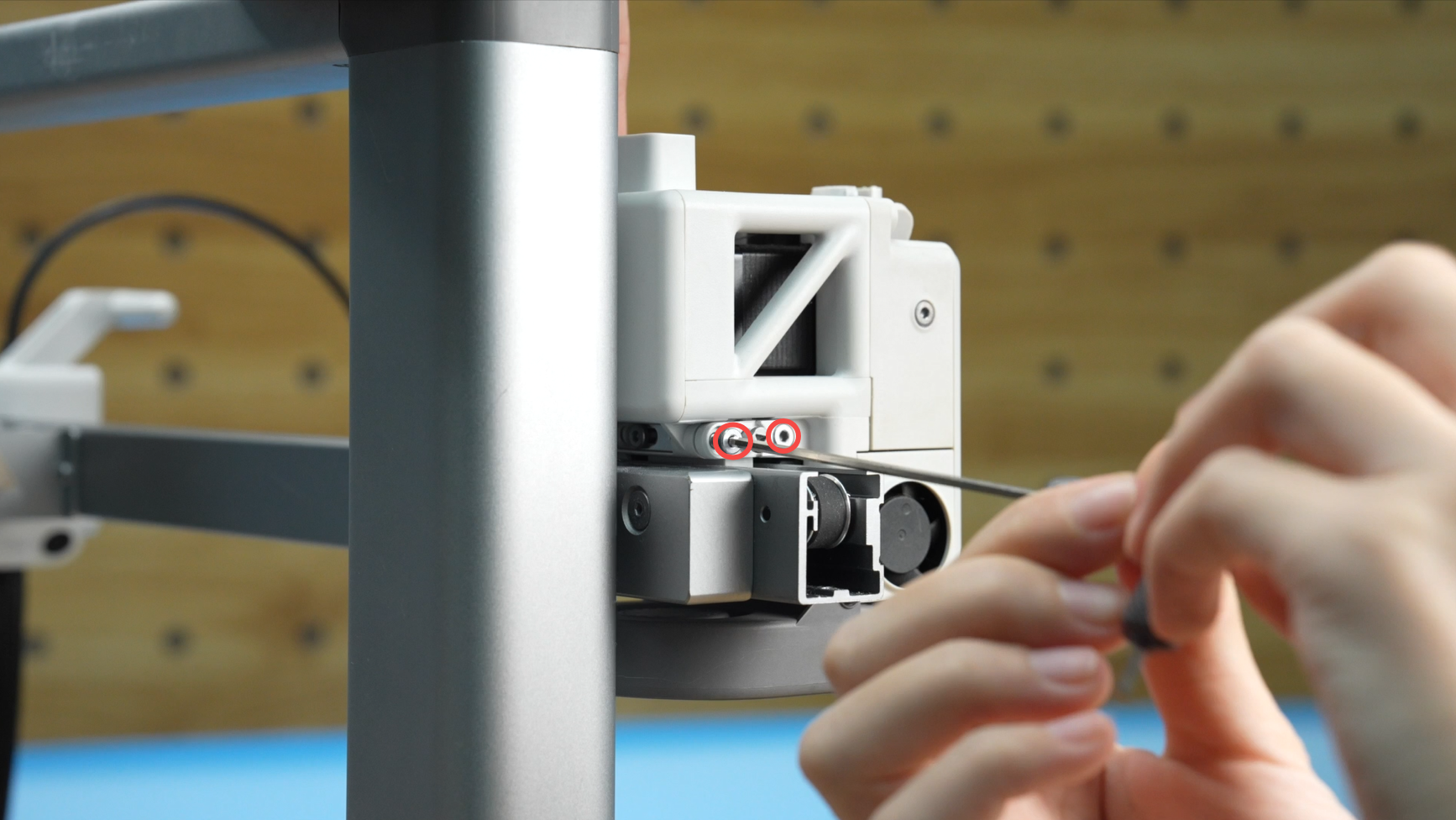

Paso 5: Sacar los tornillos de atrás y del lado izquierdo del cabezal
Retirá el tornillo de atrás del cabezal y los 2 tornillos del lado izquierdo, y sacá el bloque izquierdo. Tené en cuenta que la parte de arriba del bloque puede rozar un poco con la tapa frontal del cabezal; empujá el bloque para abajo mientras lo sacás para que no se trabe.

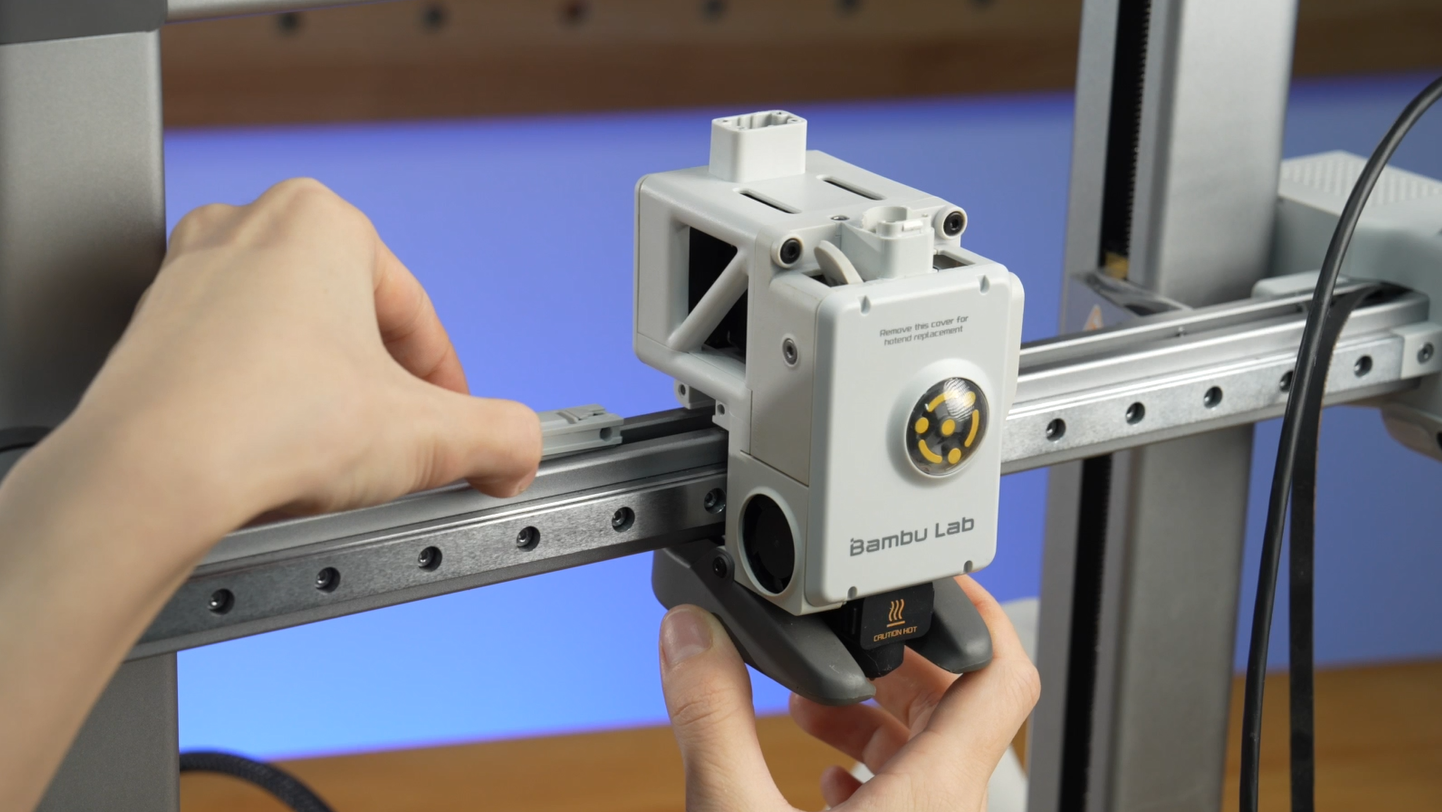

Paso 6: Retirar el cabezal

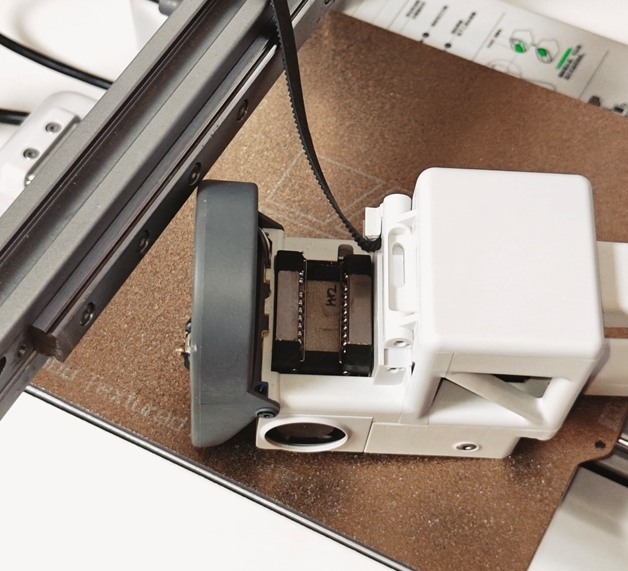

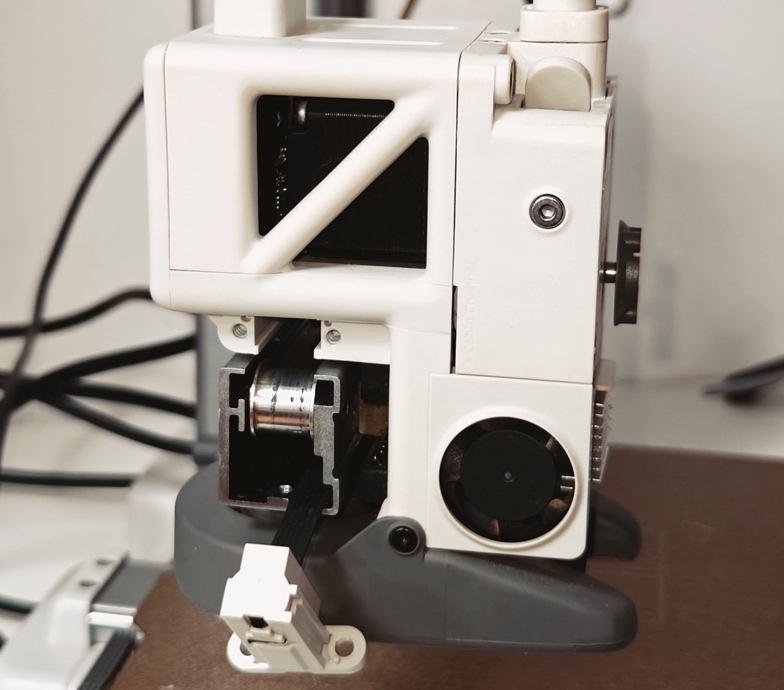

Sacá el cabezal de la guía muy despacio y apoyalo con las ranuras de las bolitas mirando para arriba. Hacelo con calma para que no se sigan cayendo más bolitas.
Instalación de las bolitas de acero
Nota: Hacé los siguientes pasos con mucha paciencia y cuidado.
Paso 1: Ubicar las bolitas
Usá las pinzas para poner las bolitas de acero en las ranuras. Cada ranura lleva 24 bolitas (48 en total). Si perdés una o dos por ranura no pasa nada grave; si perdés más, vas a tener que comprar bolitas de 2.381mm de diámetro específicas para X-axis linear rail para reemplazarlas.
Paso 2: Presionar las bolitas
Empujá las bolitas suavemente a su lugar usando la parte de atrás de las pinzas. Repetí esto hasta que todas las que se salieron estén colocadas. Nota: Dejá un poquito de espacio en los extremos de las ranuras; no las llenes hasta el tope para asegurar que el deslizamiento sea fluido.
Paso 3: Lubricar
Una vez puestas, fijate si se mueven bien desplazándolas un poquito con la pinza. En este momento podés aprovechar para ponerles un poco de aceite lubricante.
Reinstalar todas las piezas
Paso 1: Poner el cabezal
Alineá las ranuras de arriba y abajo y deslizá el cabezal en el riel. Movelo a mano para verificar que se deslice suave. Hacé este paso despacio para que no se te vuelvan a salir las bolitas.
Paso 2: Poner los tornillos y el bloque de la correa
Colocá los 2 tornillos del lado izquierdo de la correa y el tornillo de atrás del cabezal. Alineá los pines del bloque de la correa y poné el bloque izquierdo.
Paso 3: Instalar la tapa del eje X
Insertá la tapa en el eje X y ajustá el tornillo. Recordá que el de la tapa es el tornillo corto. Si ponés el largo del limpiador de purga, va a golpear la polea tensora y te va a tirar errores de pérdida de pasos en el eje X.
Paso 4: Poner el limpiador de purga
Alineá la ranura del limpiador de purga con el soporte, deslizalo hasta que quede al ras, poné el tornillo en su lugar y ajustalo bien.
Paso 5: Conectar el cable USB-C
Enchufá el cable USB-C y ajustá los 4 tornillos.
Paso 6: Instalar el filament hub
Colocá el filament hub en la impresora. Alineá las trabas como se ve en la imagen y presioná hacia abajo para que quede firme.
Calibración
Prendé la impresora, seleccioná "Compensación de vibraciones" en el menú de Calibración y esperá a que termine el proceso.
Notas finales
Esperamos que esta guía te haya servido para solucionar el problema. Si el inconveniente sigue, por favor abrí un ticket técnico y te damos una mano con tus dudas. Si tenés sugerencias sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el apoyo!
