Esta guía te explica paso a paso cómo desarmar y volver a armar el motor de X de tu A1 de forma segura. Seguí las instrucciones con atención para asegurar un mantenimiento correcto y evitar cualquier daño en los componentes electrónicos de tu impresora.
Motor de X
El motor de X es un motor stepper montado en el eje X de la impresora que se encarga de desplazar el cabezal en dicho eje.
¿Cuándo se cambia?
- El motor de X está quemado.
- Después de analizar los logs, el soporte técnico oficial confirmó que el motor de X tiene una falla.
Advertencia de seguridad
¡Importante! Es fundamental apagar la impresora antes de arrancar con cualquier laburo de mantenimiento, incluyendo el trabajo en la electrónica y los cables del cabezal. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, lo que dañaría la electrónica y sería un riesgo para tu seguridad.
Durante el mantenimiento o la resolución de problemas, quizás tengas que desarmar partes, como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con otros metales o con piezas electrónicas mientras la impresora sigue encendida.
Por eso, asegurate siempre de apagar la máquina y desenchufarla de la corriente antes de empezar. Así evitás líos y garantizás un mantenimiento efectivo. Si tenés alguna duda sobre los pasos de esta guía, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
Cómo sacar el motor de X

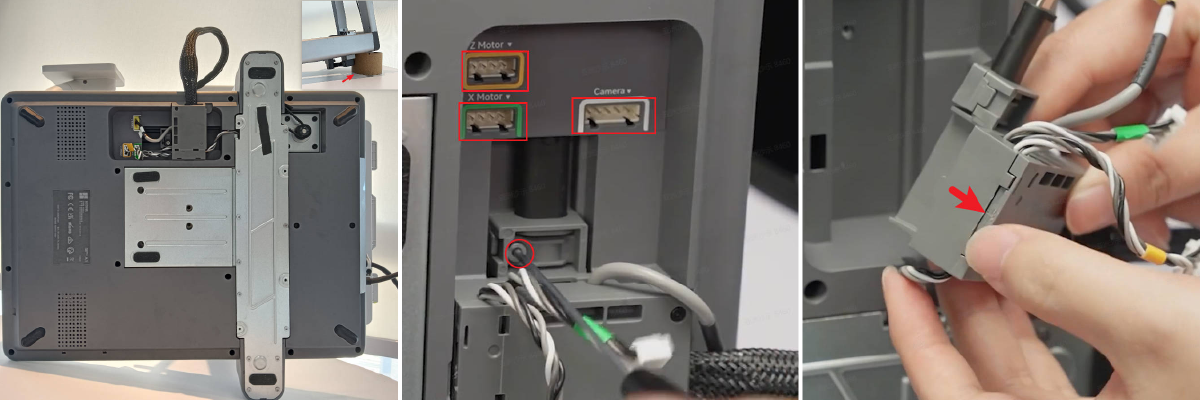

Paso 1: Desconectá los cables
Acostá la impresora sobre su lado izquierdo para que quede a la vista la caja de cables en la base, y desconectá el cable de la cámara, el del motor de X y el del motor de Z, en ese orden. Aflojá el tornillo plateado y deslizá la caja de cables para desconectar el cable USB; después abrila y retirá los cables de los motores Z y X.

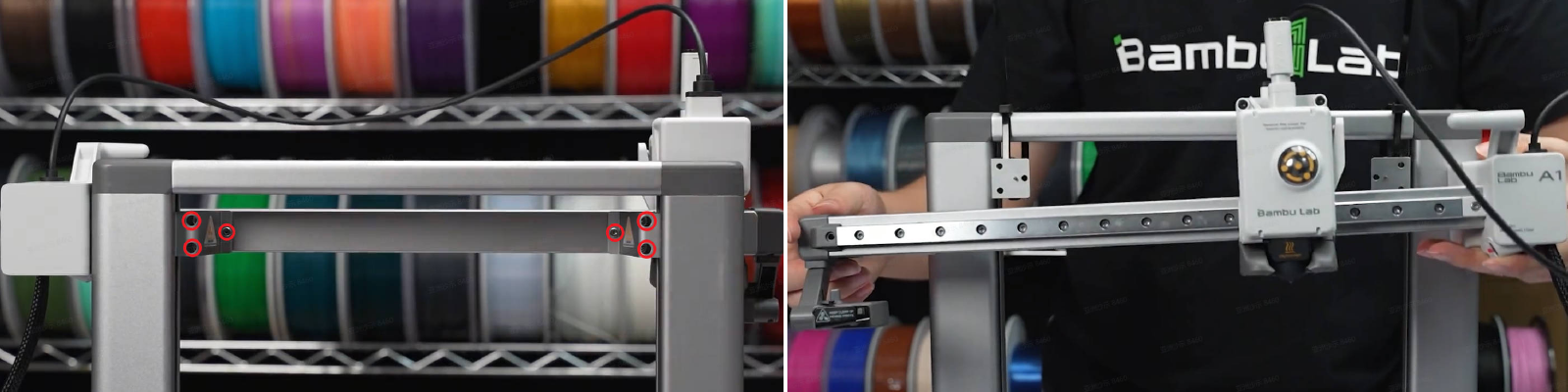

Paso 2: Sacá el conjunto del eje X
Retirá los 6 tornillos que están en la parte de atrás del eje X y desprendé el conjunto del eje del marco de la impresora.

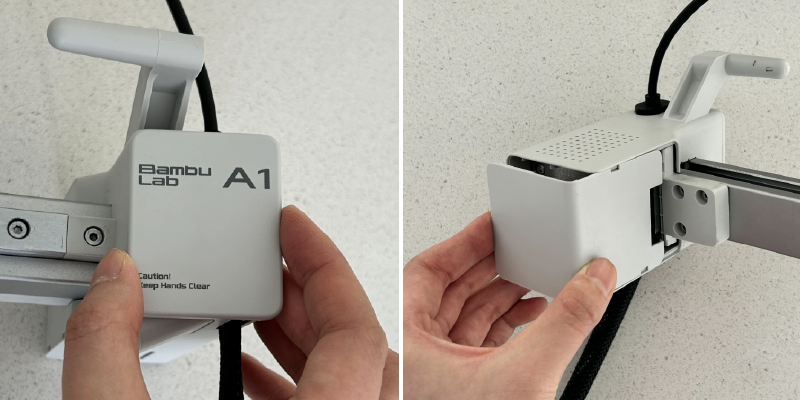

Paso 3: Sacá la caja del motor

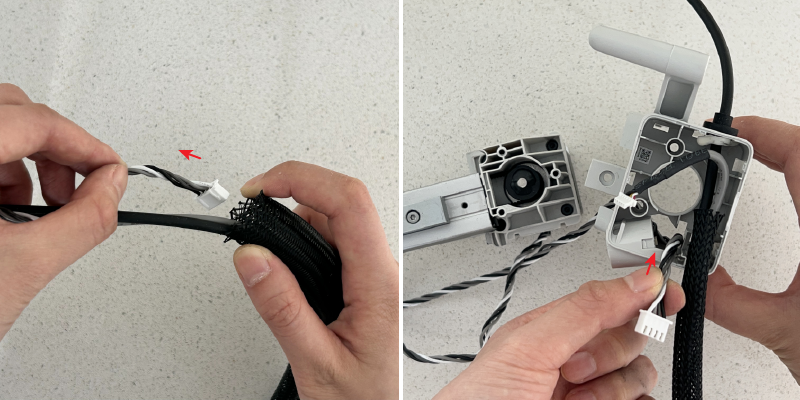

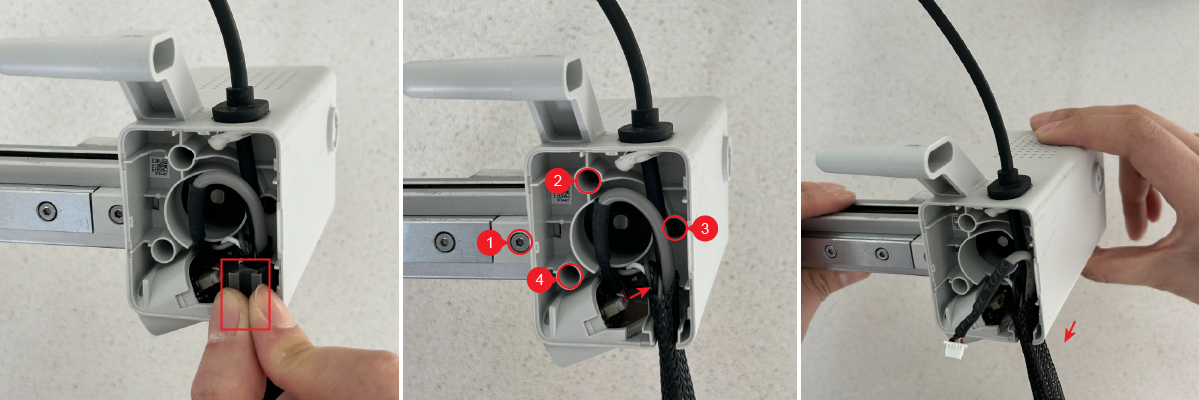

Sacá las tapas delantera y trasera de la caja del motor de X. Hacé palanca para sacar el clip del cable y desconectá el cable de la cámara. Retirá los 4 tornillos y deslizá la caja del motor hacia adelante para sacarla. Tirá del cable del motor de X para sacarlo del tubo de malla de nylon y de la caja.

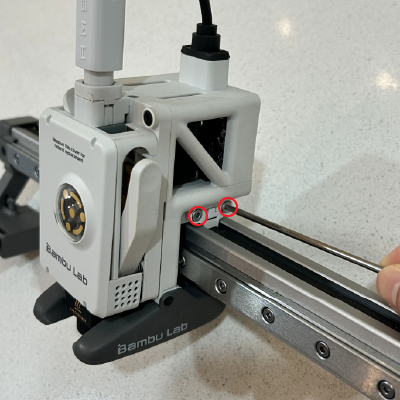

Paso 4: Sacá el bloque de presión de la correa del lado derecho
Sacá los 2 tornillos para liberar el bloque de presión de la correa derecha.

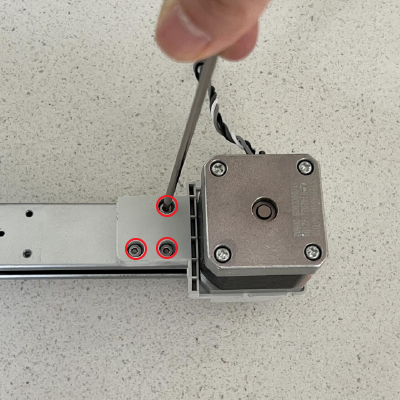

Paso 5: Sacá el soporte del motor
Retirá los 3 tornillos y sacá el soporte del motor.
Paso 6: Sacá el motor de X

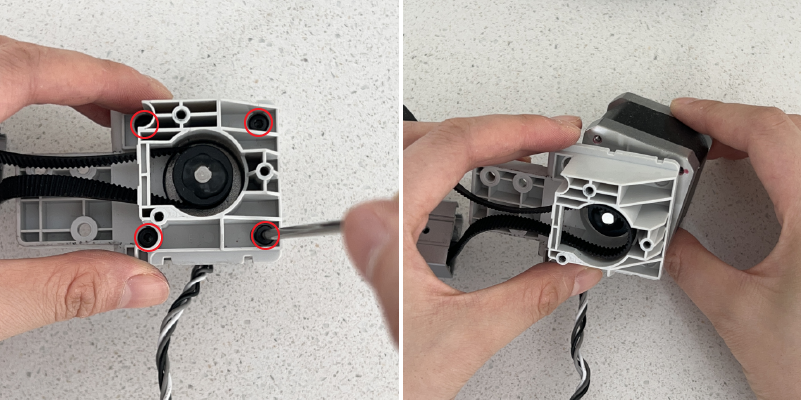

Sacá los 4 tornillos y retirá el motor de X.
Guía de armado

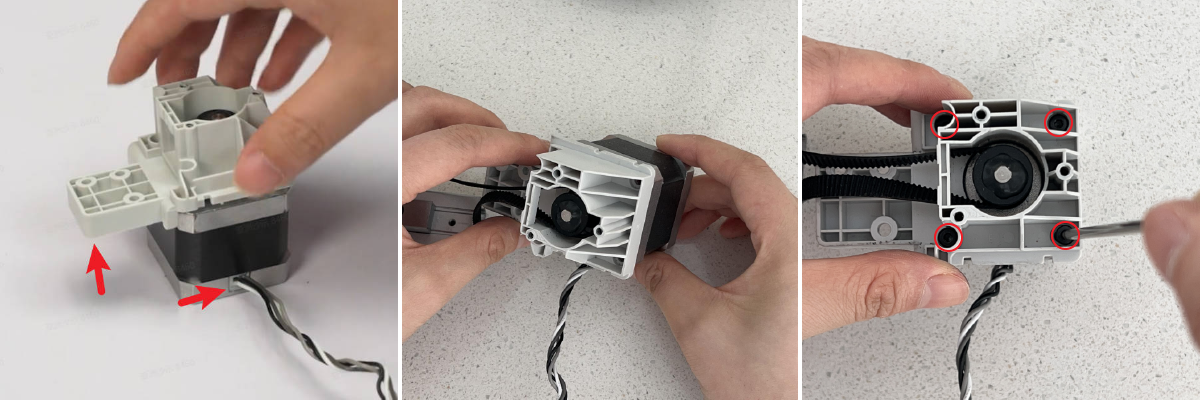

Paso 1: Instalá el motor de X
Fijate bien la dirección del cable del motor de X. Pasá la polea del motor a través de la correa del eje X, instalá el motor en su soporte y ajustalo con los 4 tornillos.
Paso 2: Instalá el soporte del motor de X
Montá el soporte en el eje X y aseguralo con los 3 tornillos.
Paso 3: Instalá el bloque de presión de la correa del lado derecho
Poné el bloque de presión de la correa en el cabezal y ajustalo con los 2 tornillos.
Paso 4: Instalá la caja del motor

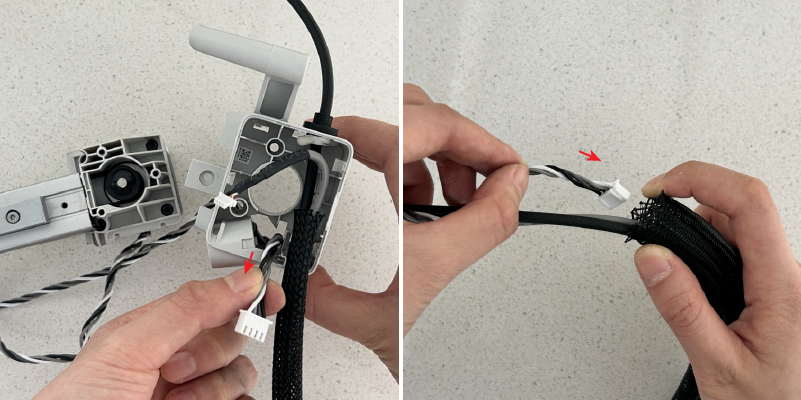

Pasá el cable del motor de X por la tapa del motor y el tubo de malla de nylon. Montá la caja en el soporte y fijala con los 4 tornillos. Conectá el cable de la cámara y poné el clip del cable. Por último, poné las tapas delantera y trasera de la caja.
Paso 5: Instalá el conjunto del eje X
Alineá el eje X con los pines de ubicación en los dos deslizadores del eje Z y montalo ahí. Finalmente, asegurá el conjunto del eje X ajustando los 3 tornillos de cada lado.
Paso 6: Conectá los cables
Asegurá el tubo de malla de nylon con cinta y acomodá bien los cables. Poné la impresora inclinada hacia atrás, conectá los cables de los motores X y Z a la caja de gestión de cables. Instalá la caja en la base deslizándola por la ranura, conectá el cable USB y ajustá el tornillo plateado. Seguí las indicaciones del texto y las etiquetas de colores para conectar todo. Verificá que los cables no queden apretados ni enredados y poné la impresora derecha.
Verificación de funcionamiento y calibración
Después de terminar el armado, prendé la impresora, andá a la pantalla de control y tocá los botones "-X" o "X" para mover el eje y confirmar que el motor de X ande bien. En la pantalla de calibración, seleccioná únicamente la opción de Compensación de vibraciones y dale a Start. La calibración va a confirmar que la impresora esté funcionando como corresponde.
Notas finales
Esperamos que esta guía te haya resultado útil. Para asegurar que todo salga bien, si tenés dudas sobre el proceso, te recomendamos que abras un ticket técnico sobre tu problema. Incluí una foto o video que muestre el inconveniente y cualquier info extra que nos sirva para ayudarte.
