En esta guía te enseñamos paso a paso cómo cambiar el kit de lead screw del eje Z en tu impresora A1. Es un proceso fundamental si notás que el componente está doblado o el movimiento vertical perdió fluidez. Seguí las instrucciones con cuidado para dejar tu máquina impecable.
Kit de lead screw del eje Z
El kit incluye los lead screw del eje Z y los tornillos necesarios para su fijación. Se utiliza principalmente para reemplazar un lead screw que se haya deformado.
Cuándo reemplazarlo
Cuando el lead screw esté deformado o doblado.
Modelos compatibles
A1 y A1 combo.
Herramientas y materiales necesarios
- Kit de lead screw del eje Z (si necesitás uno, por favor abrí un ticket de soporte técnico para pedirlo).
- Llave Allen H2.0
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier mantenimiento, incluyendo laburos en la electrónica o los cables del tool head. Trabajar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y poniéndote en riesgo.
Durante el mantenimiento, es posible que tengas que desarmar piezas como el hotend. Esto deja cables y partes eléctricas expuestas que podrían entrar en corto si se tocan entre sí o con el marco metálico mientras hay corriente. Por eso, desenchufá siempre la máquina antes de empezar.
Si tenés alguna duda sobre este proceso, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Proceso de desmontaje
Remové la tapa del eje Y
Paso 1: Apagá la impresora.
Paso 2: Apoyá la impresora en la mesa y subí el eje X hasta arriba de todo.

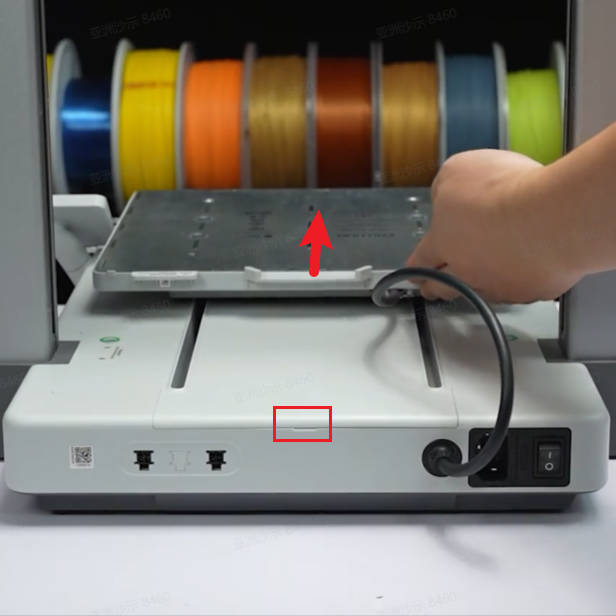

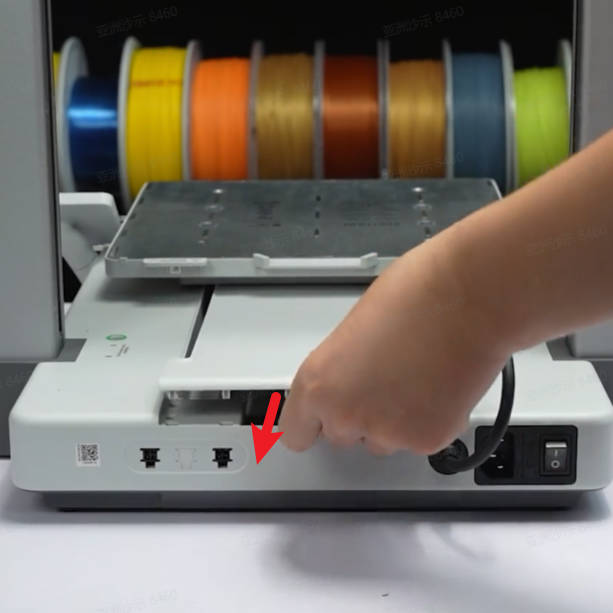

Paso 3: Mové la cama caliente hacia la pantalla y retirá la tapa del eje Y.
Remové la tapa del eje Z

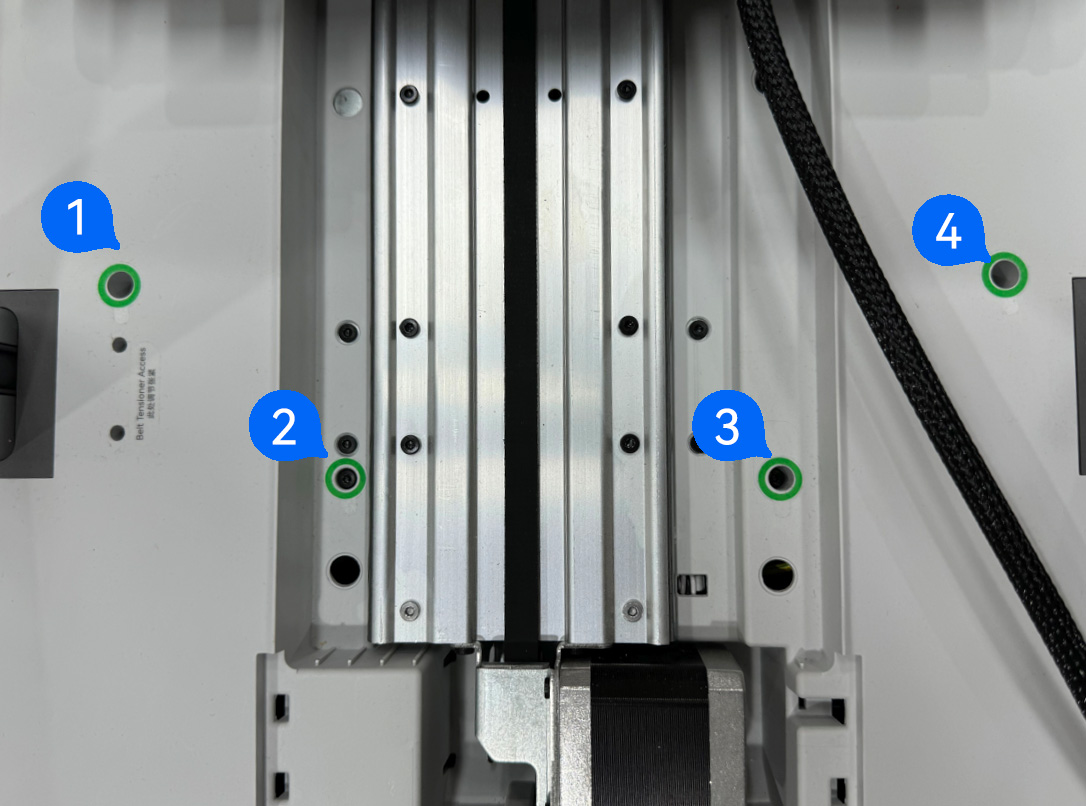

Paso 1: Usá la llave Allen H2.0 para sacar los 4 tornillos marcados en verde.
Paso 2: Usá la misma llave para aflojar los dos tornillos de tensión dándoles una vuelta completa (no los saques del todo).

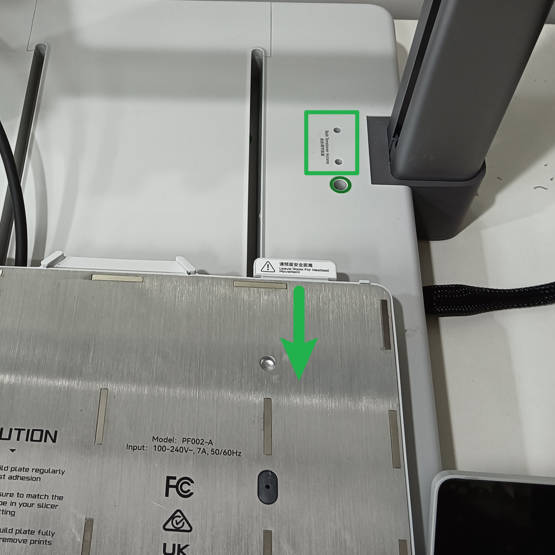

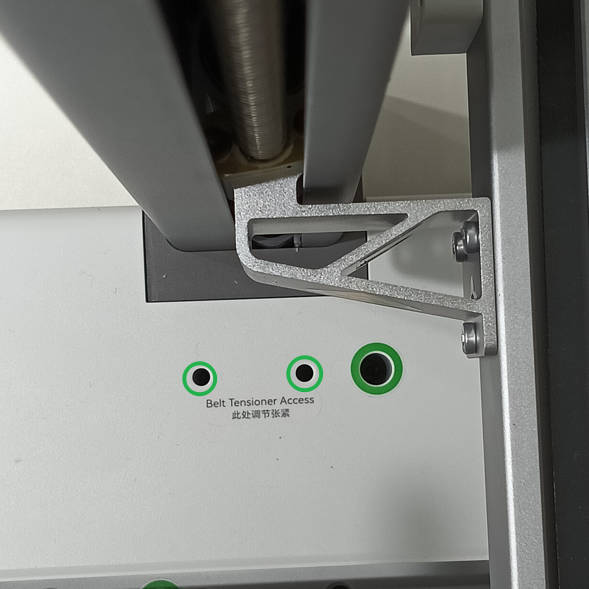

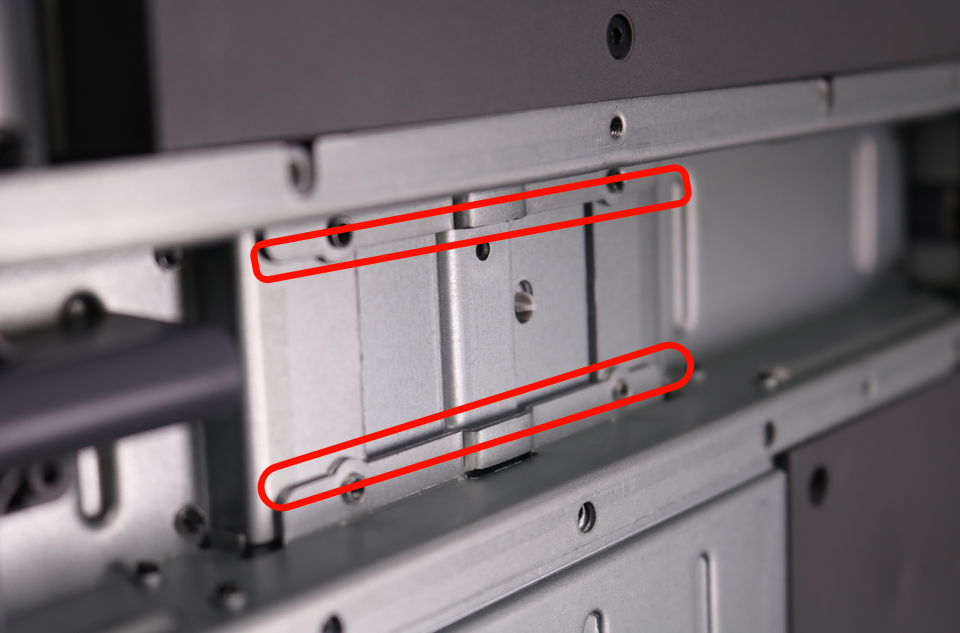

Los tornillos de tensión para la correa del eje Z están cerca de la columna derecha. Los vas a ver después de mover la cama hacia la pantalla.
Paso 3: Mové la cama caliente hacia el lado opuesto de la pantalla y acostá la impresora de espaldas sobre la mesa.
Te recomendamos cubrir la mesa con un cartón para no rayar la impresora.

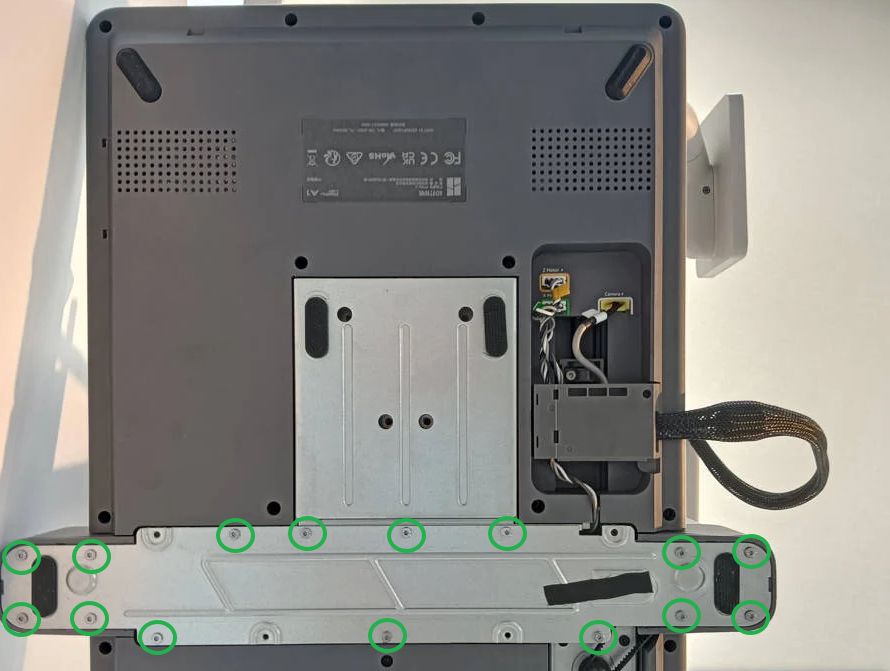

Paso 4: Usá la llave Allen H2.0 para sacar los 15 tornillos señalados. Ahora ya podés retirar la tapa del eje Z.
Ojo que las cabezas de los tornillos y algunos bordes del marco metálico pueden estar filosos o tener rebabas. Laburá con cuidado o usá guantes de protección.
Remové la correa del eje Z

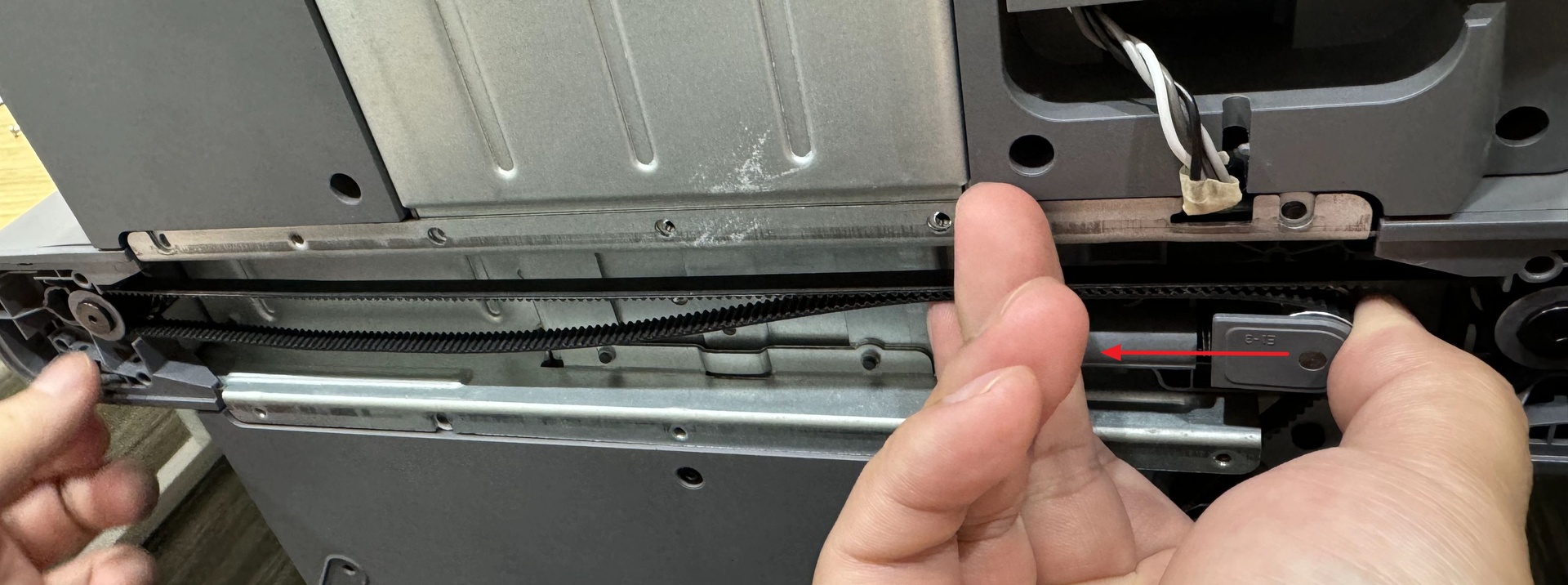

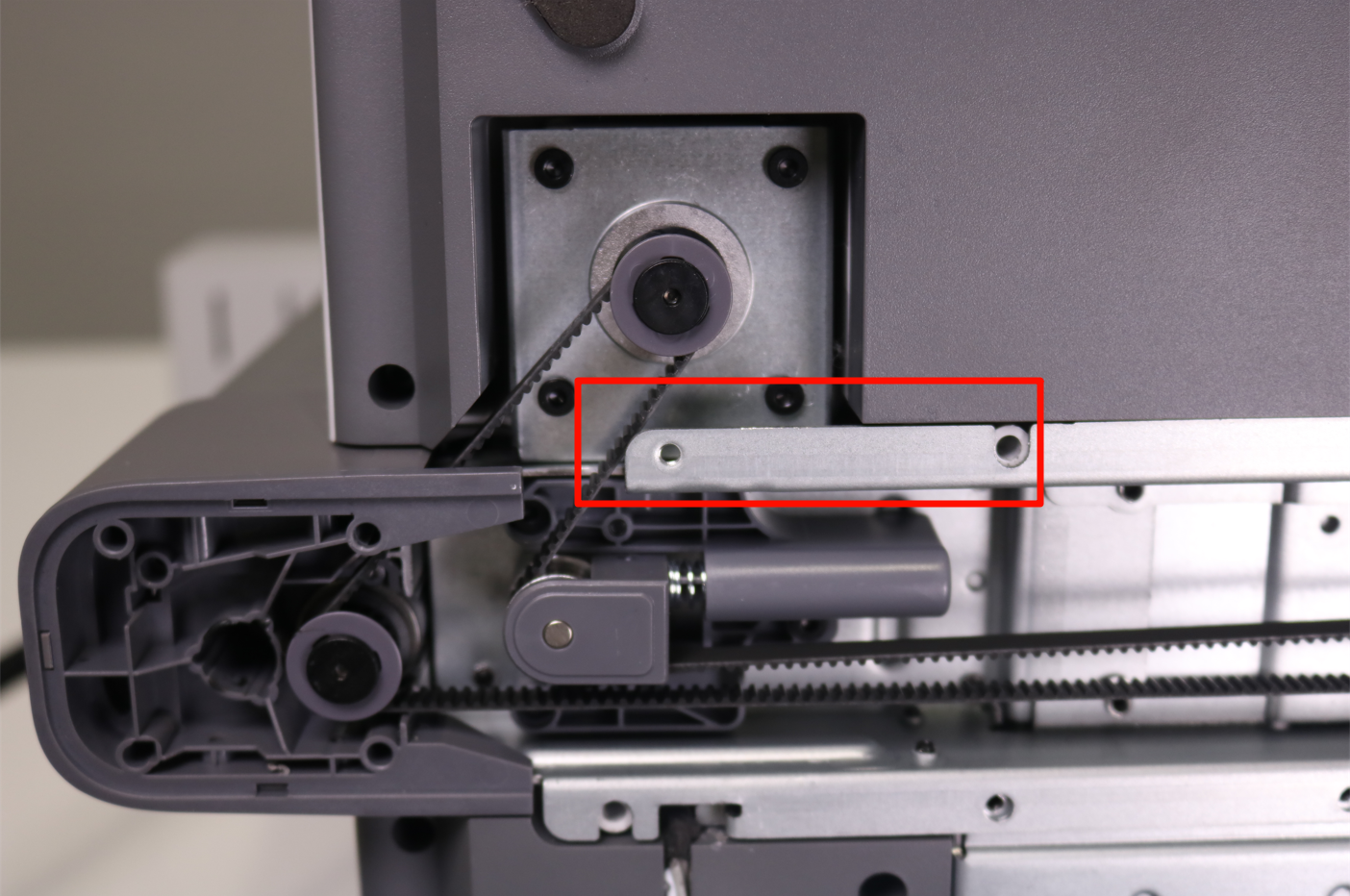

Mantené apretado el tensor hacia la izquierda y tirá de la correa hacia vos para sacarla.
Remové el lead screw

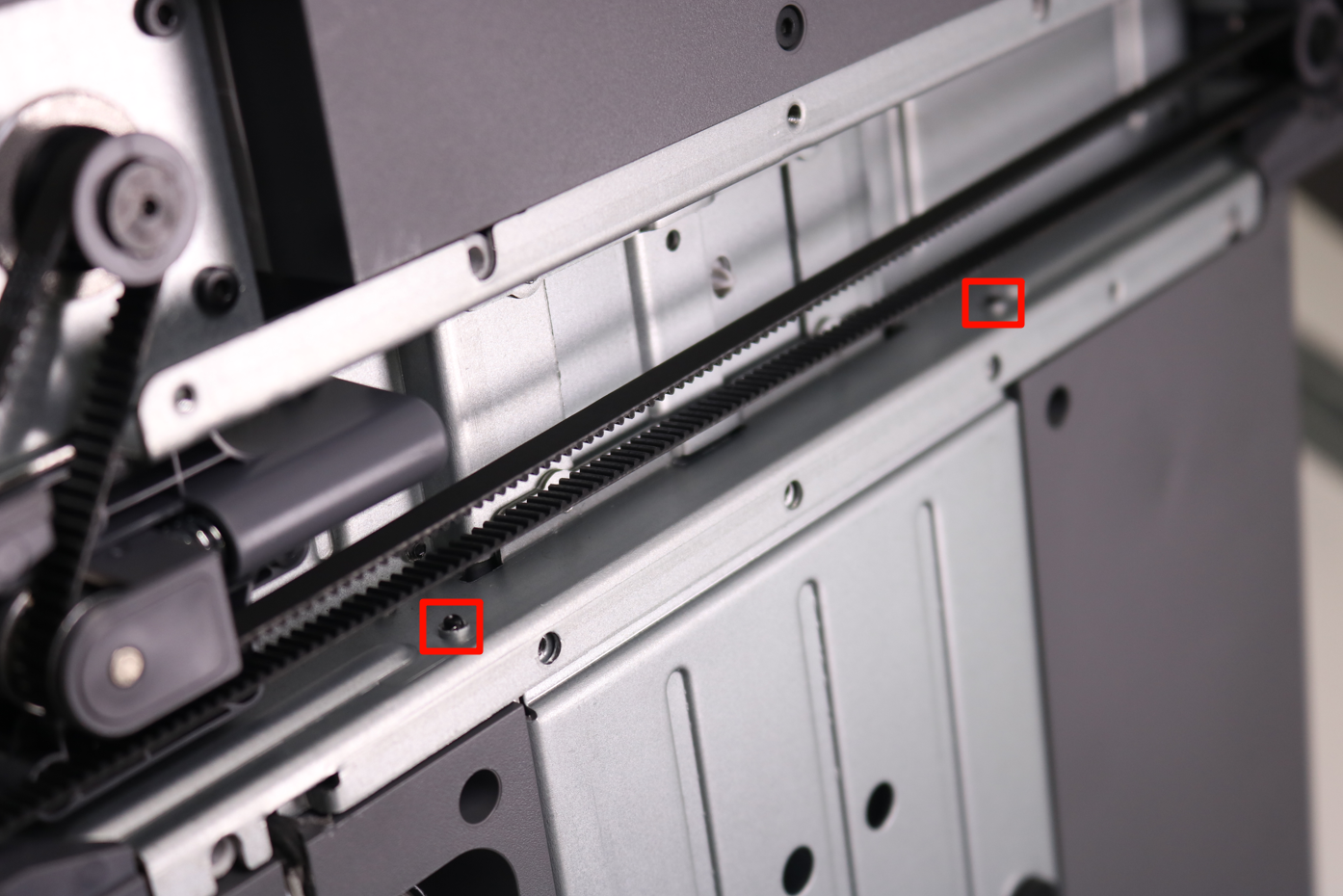

Paso 1: Usá la llave Allen H1.5 para sacar los 2 tornillos.
Paso 2: Girá el lead screw en sentido antihorario para desenroscarlo del marco.
Proceso de instalación
Instalá el lead screw
Paso 1: Agarrá el lead screw por la base e insertalo en el marco.
Paso 2: Alinealo con la rosca y giralo en sentido horario.
Paso 3: Usá la llave Allen H1.5 para ajustar los 2 tornillos.
No te pases de rosca para no barrer los tornillos.

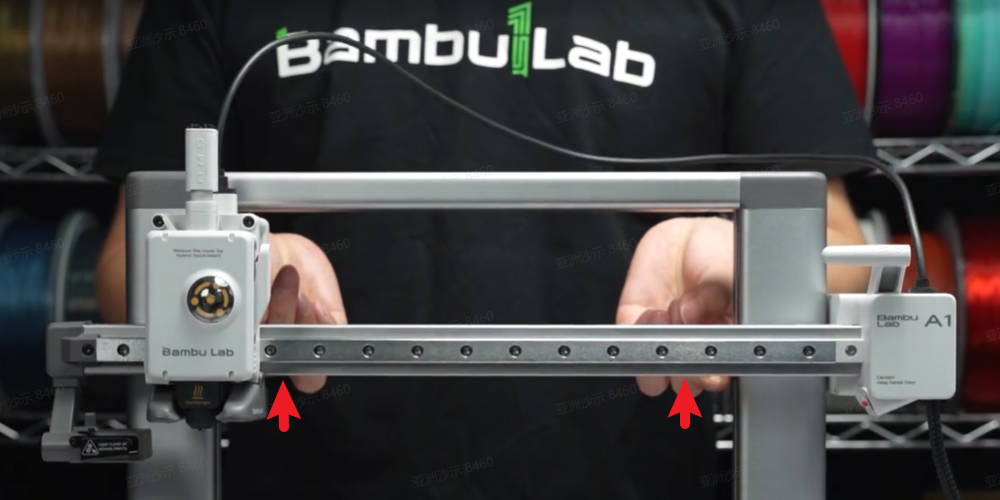

Paso 4: Llevá el eje X hacia el tope superior y fijate si queda paralelo al marco de arriba.
Si están paralelos, el lead screw quedó bien. Si no, seguí con el paso opcional.
(Opcional) Paso 5: Empujá el lado que quedó más bajo hacia arriba hasta que el eje X esté alineado con el marco.
Instalá la correa del eje Z
Paso 1: Colocá la correa en la polea y el tensor de la esquina inferior derecha.

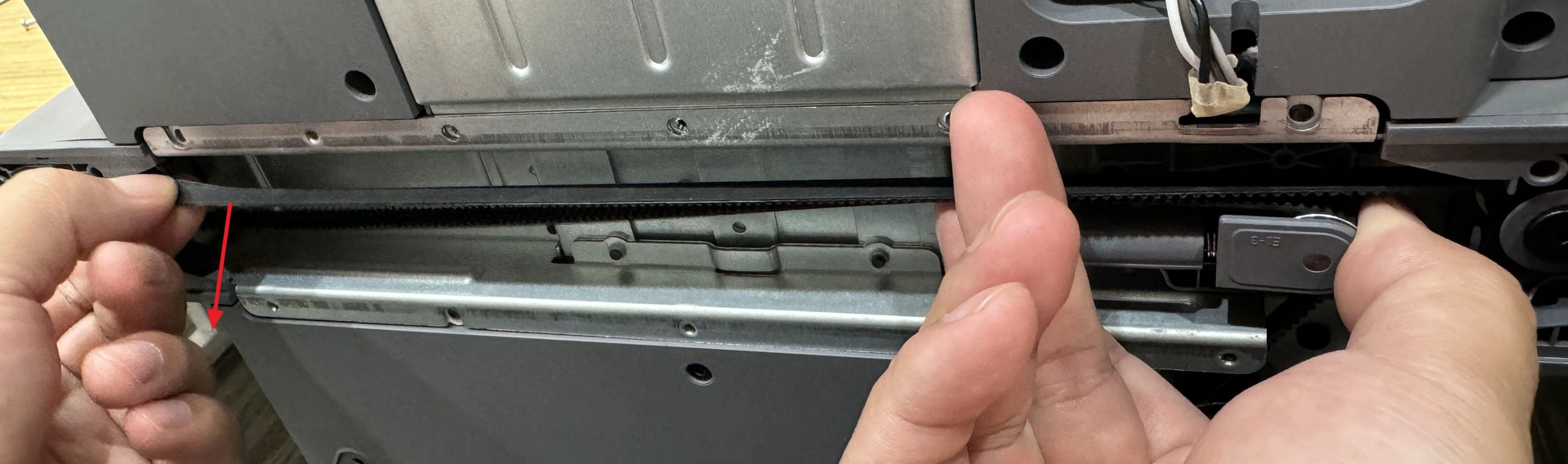

Paso 2: Mantené apretado el tensor hacia la izquierda y calzá la correa en la polea de la izquierda.
Paso 3: Tironeá de la correa para verificar que se mueva suavemente.
Si se traba, revisá que el lead screw haya entrado bien en la rosca y que los 2 tornillos de fijación estén bien ajustados.
Instalá la tapa del eje Z
Paso 1: Presentá la tapa y ajustá los 15 tornillos con la llave Allen H2.0.
Paso 2: Poné la impresora de pie y ajustá los 4 tornillos superiores.
Paso 3: Volvé a colocar la tapa del eje Y.
Tensá la correa del eje Z
Paso 1: Prendé la impresora. En la pantalla, iniciá el proceso de homing.
Paso 2: Cuando termine, apretá los botones de subir y bajar el eje X una vez cada uno para que se acomode.
¡Antes de bajar el eje X, asegurate de que el nozzle no vaya a chocar contra la cama!
Paso 3: Usá la llave Allen H2.0 para ajustar los 2 tornillos de tensión.
Paso 4: En el menú de Calibración, seleccioná solo Vibration Compensation y dale a Start.
Notas finales
Esperamos que esta guía te haya sido de gran ayuda. Para que todo salga bien, si tenés alguna duda sobre los pasos, te recomendamos abrir un ticket técnico. No te olvides de incluir una foto o video del problema para que podamos asistirte mejor.
