En esta guía te explicamos cómo volver a tensar las correas de los ejes X, Y y Z en tu impresora A1. Realizar este mantenimiento de forma periódica es fundamental para asegurar que la calidad de tus impresiones se mantenga siempre impecable.
Tensado de correas de la A1

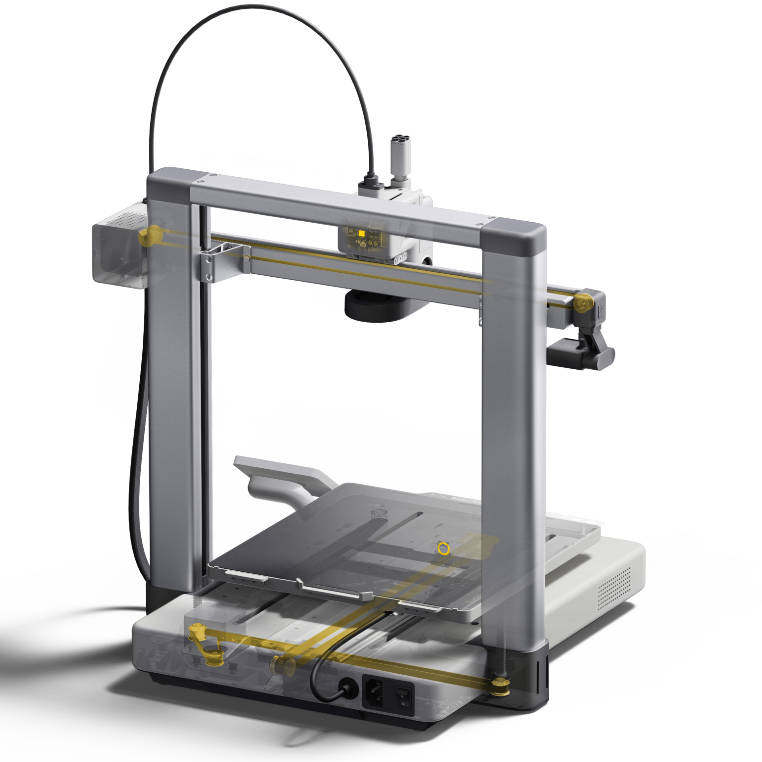

En la impresora A1 usamos tres correas dentadas. Son los componentes de transmisión que permiten que el cabezal (X), la base calefaccionada (Y) y el eje X (Z) se muevan en las direcciones configuradas. Tensar las correas correctamente en el momento indicado es clave para mantener la calidad de impresión.
La A1 realiza un barrido de frecuencia durante el proceso de preparación. En base a los resultados obtenidos, determina si hace falta volver a tensar las correas. Si se confirma que es necesario, la impresora te va a mostrar un aviso en pantalla. Por favor, seguí las indicaciones para tensar la correa que corresponda y completar la calibración.
Herramientas necesarias

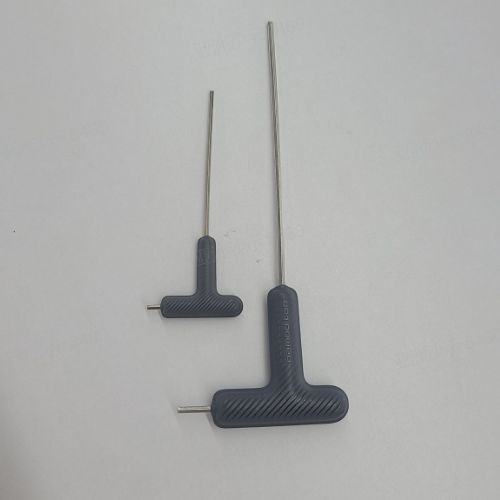

- Llave Allen H2.0
Tensado de la correa del eje X
Ubicación del tornillo de tensado

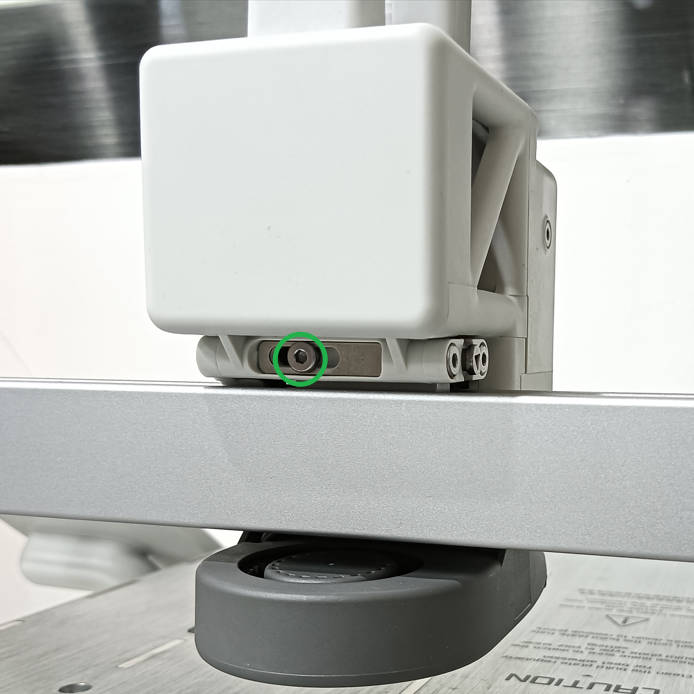

La posición de tensado de la correa de X está en la parte de atrás del cabezal, como se muestra en la siguiente imagen.
Cómo tensar la correa en el eje X

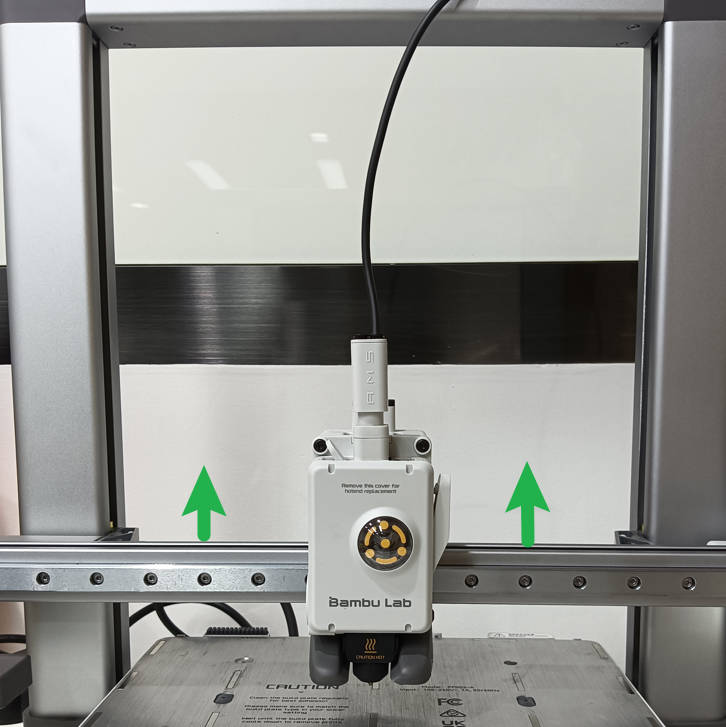

- 1. Operá la impresora para subir el eje X hasta la posición media del eje Z (para evitar rayar la base calefaccionada al mover el cabezal) y apagá la impresora.

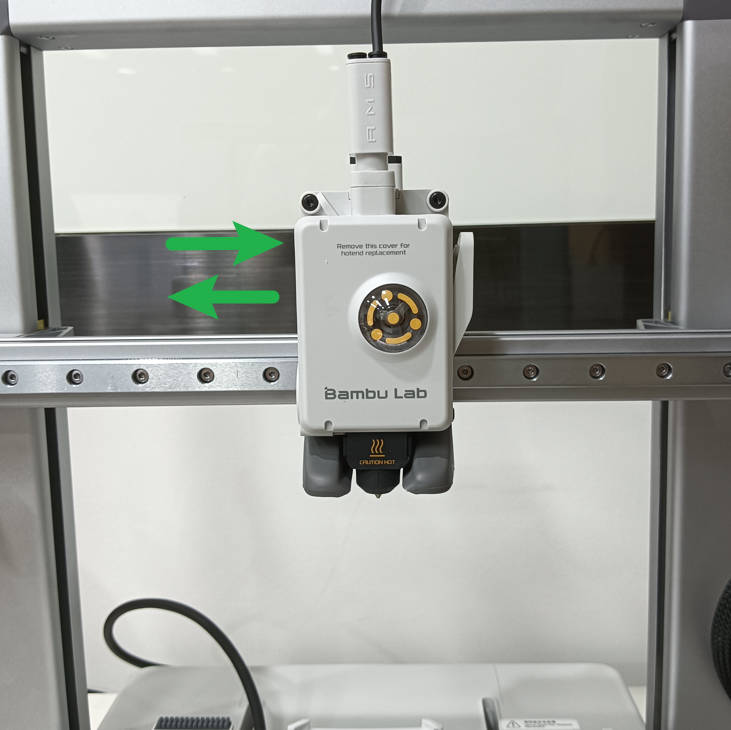

- 2. Aflojá el tornillo de tensión una vuelta con una llave Allen H2.0 (no lo aflojes del todo) y mové el cabezal a mano hacia adelante y hacia atrás por el eje X unas 3 veces (desde el extremo izquierdo al derecho); después, volvé a ajustar el tornillo.
Tensado de la correa del eje Y
Ubicación de los tornillos de tensado

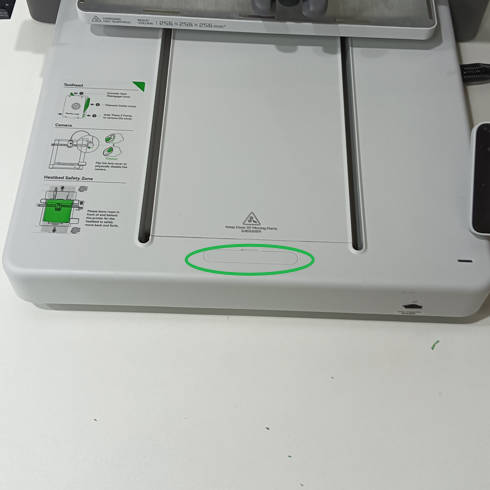

Los tornillos de tensado del eje Y están en la parte frontal de la base inferior, cubiertos por una tapita que tenés que sacar primero.
Cómo tensar la correa en el eje Y

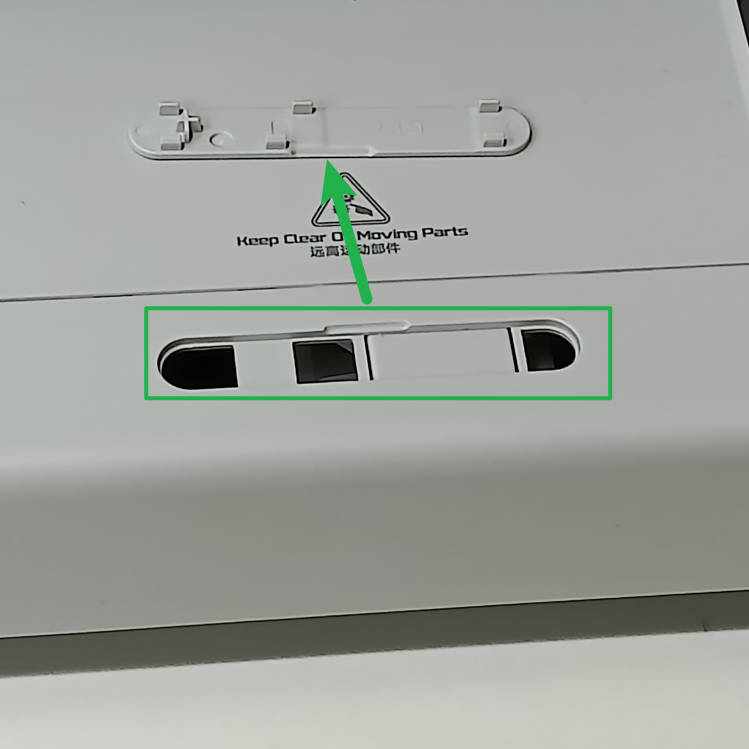

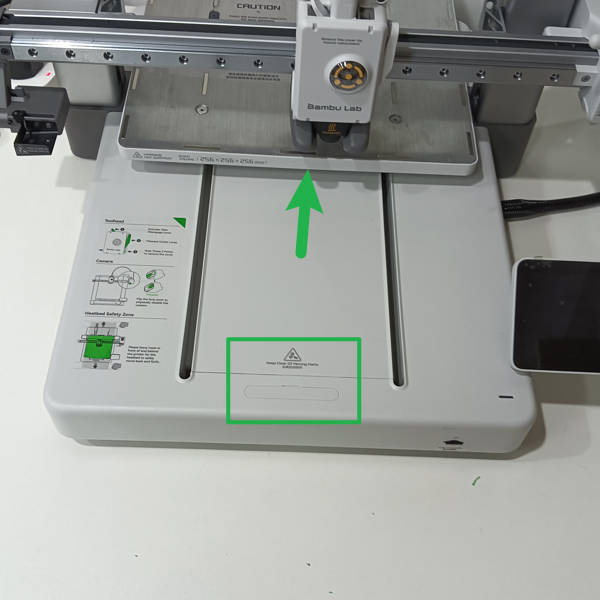

- 1. Mové la base calefaccionada hacia atrás para que quede a la vista la posición de tensado de la correa de Y y sacá la tapita.

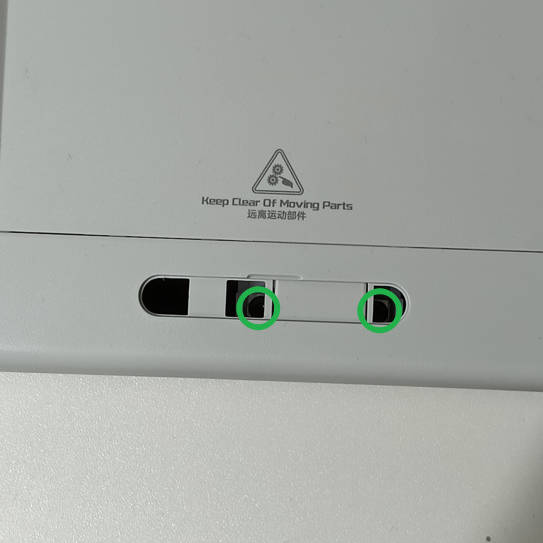

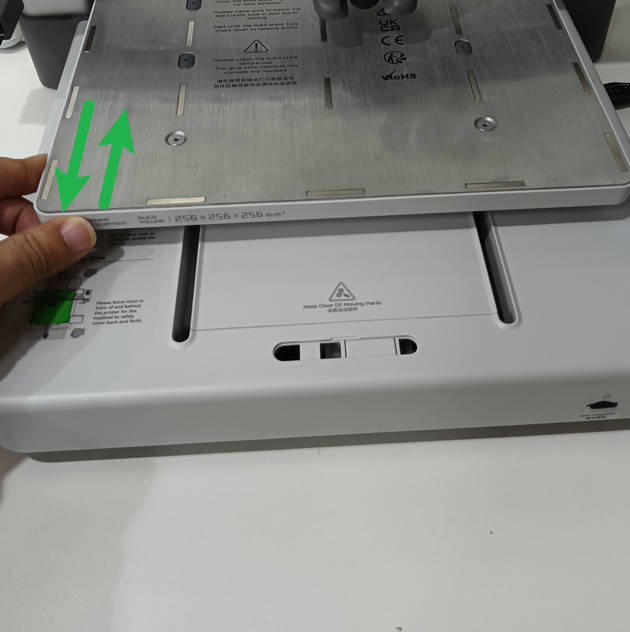

- 2. Aflojá los dos tornillos de tensión una vuelta con una llave Allen H2.0 (no los aflojes del todo) y mové la base a mano hacia adelante y hacia atrás por el eje Y tres veces. Después, volvé a ajustar los tornillos.
Nota: No aflojes del todo ni saques los tornillos de tensión de Y, ya que podrías tener que volver a armar el tensor.
Tensado de la correa de Z
Ubicación del tornillo de tensado
La posición de tensado de la correa de Z está cerca de la columna derecha del eje Z; se puede ver moviendo la base calefaccionada hacia adelante.
Cómo tensar la correa en el eje Z
- 1. Mové la base calefaccionada hacia adelante para exponer la posición de tensado de la correa de Z y aflojá los dos tornillos de tensión una vuelta con una llave Allen H2.0 (no los sueltes del todo).
- 2. Entrá al menú de Control y hacé el Homing. Después, mantené apretado el botón de subir (o bajar) el eje Z para mover el eje X una vez hacia arriba y hacia abajo por la dirección del eje Z (tené cuidado de que el
nozzleno golpee la base calefaccionada) y volvé a ajustar los dos tornillos.
Calibración
Prendé la impresora, seleccioná Compensación de vibración en el menú de calibración y completá el proceso.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa.
Para asegurar una ejecución segura y efectiva, si tenés dudas o preguntas sobre el proceso descripto en este artículo, te recomendamos abrir un ticket técnico. Por favor, incluí una foto o video que ilustre el problema, además de cualquier información adicional relacionada con tu consulta.
